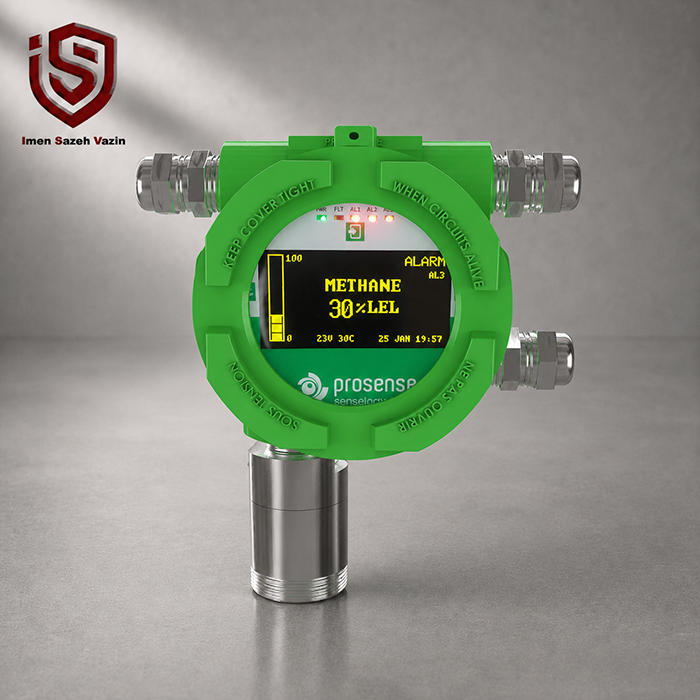

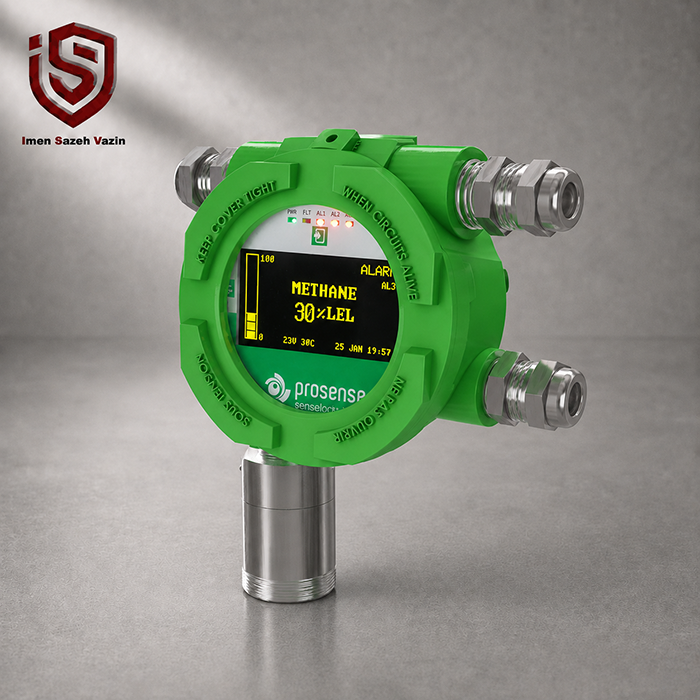

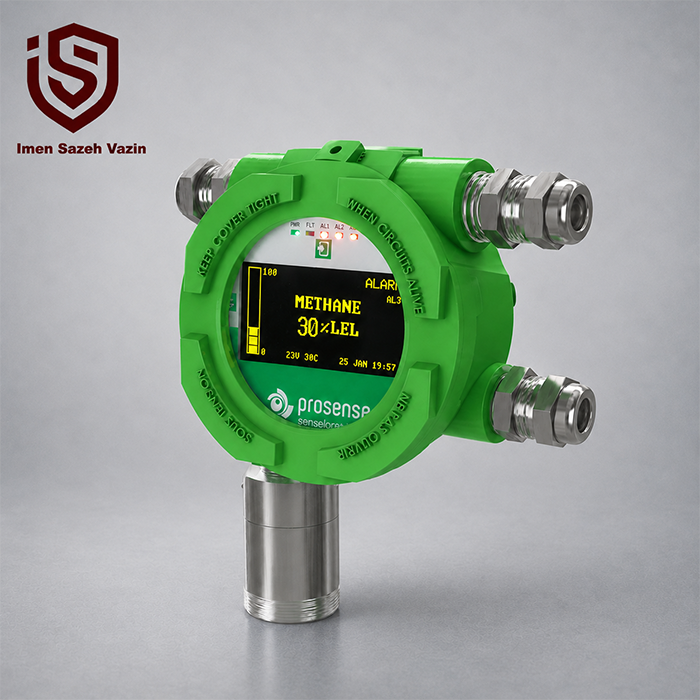

دتکتور گاز ثابت Prosense سری PQD

دتکتور گاز Prosense PQD یک آشکارساز گاز ثابت صنعتی برای پایش مداوم گازهای قابل اشتعال، سمی و برخی گازهای فرایندی است. Prosense این سری را برای کار در محیط‌های صنعتی و مناطق خطرناک ارائه کرده و برای آن خروجی آنالوگ 4-20mA و ارتباط RS485 Modbus RTU را به‌صورت استاندارد در نظر گرفته است.

سری PQD از فناوری‌های سنجش مختلف شامل Pellistor، Electrochemical، PID، Infrared و Semiconductor پشتیبانی می‌کند. این تنوع باعث می‌شود خانواده PQD بتواند طیف گسترده‌ای از گازها مانند متان، LPG، پروپان، هیدروژن، مونوکسید کربن، آمونیاک، سولفید هیدروژن، اکسیژن، دی‌اکسید کربن، VOC و بسیاری از گازهای صنعتی دیگر را اندازه‌گیری کند.

برای آشنایی بیشتر با راهکارهای تشخیص و ایمنی حریق در پروژه‌های صنعتی می‌توانید صفحه طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین را نیز بررسی کنید. همچنین برای مشاهده سایر تجهیزات ایمنی و آتش‌نشانی، فروشگاه ISV Kala در دسترس است.

دتکتور گاز Prosense PQD چیست؟

Prosense PQD Series یک خانواده از Fixed Gas Detector یا دتکتورهای گاز ثابت است که غلظت گاز را به‌صورت پیوسته پایش می‌کند. این سری به‌ویژه برای محیط‌های صنعتی طراحی شده که احتمال حضور گازهای قابل انفجار، سمی یا خطرناک وجود دارد.

محفظه ضدانفجار دستگاه امکان استفاده از آن را در Hazardous Area فراهم می‌کند. دیتاشیت، کلاس‌های Zone 1، Zone 2 و M2 را برای این خانواده اعلام کرده است.

ساختار ضدانفجار برای محیط‌های صنعتی

یکی از مهم‌ترین ویژگی‌های دتکتور گاز Prosense PQD، ساختار Ex-proof آن است. این طراحی به دستگاه اجازه می‌دهد پایش گازهای خطرناک را در محیط‌های مستعد انفجار انجام دهد.

در دیتاشیت، مارکینگ‌هایی مانند:

II 2G Ex db IIC T6 Gb
II 2G Ex mb db IIC T6 Gb
I M2 Ex mb db I Mb

برای این خانواده درج شده‌اند. همچنین محصول دارای گواهی‌های ATEX، IECEx و UKEX است.

این مشخصات برای پروژه‌های نفت، گاز، پتروشیمی، صنایع شیمیایی و تأسیسات دارای نواحی Hazardous اهمیت زیادی دارند.

پشتیبانی از پنج فناوری سنسور

Prosense سری PQD را با چند فناوری سنسور عرضه می‌کند تا بتواند گازهای مختلف را با روش مناسب اندازه‌گیری کند.

سنسور Pellistor

Pellistor برای بسیاری از گازهای قابل اشتعال به کار می‌رود. مدل‌های مربوط به LPG، متان، پروپان، هیدروژن، هگزان و تعداد زیادی هیدروکربن دیگر در دیتاشیت این خانواده با محدوده 0 تا 100 درصد LEL معرفی شده‌اند.

سنسور Electrochemical

سنسور الکتروشیمیایی برای اندازه‌گیری بسیاری از گازهای سمی و همچنین اکسیژن کاربرد دارد.

نمونه‌هایی از مدل‌های موجود عبارت‌اند از:

• مونوکسید کربن
• آمونیاک
• سولفید هیدروژن
• اکسیژن
• دی‌اکسید گوگرد
• اکسید نیتریک
• دی‌اکسید نیتروژن
• کلر
• هیدروژن سیانید
• ازن

سنسور Infrared

مدل‌های مادون قرمز برای برخی گازهای قابل اشتعال و دی‌اکسید کربن ارائه می‌شوند. برای نمونه، متان، LPG، پروپان، هگزان، هیدروکربن و CO2 در فهرست مدل‌های Infrared دیده می‌شوند.

سنسور PID

فناوری PID برای تشخیص برخی ترکیبات آلی فرار یا VOC کاربرد دارد. دیتاشیت مدل PQD-8136 را با سنسور PID و محدوده اندازه‌گیری 0 تا 100 ppm برای VOC معرفی می‌کند.

سنسور Semiconductor

در خانواده PQD، سنسور Semiconductor نیز وجود دارد. برای نمونه، مدل مربوط به Freon از این فناوری استفاده می‌کند و محدوده 0 تا 2000 ppm را پوشش می‌دهد.

خروجی 4-20mA و RS485 Modbus

دتکتور گاز Prosense PQD به‌صورت استاندارد دو روش مهم برای انتقال اطلاعات دارد:

• خروجی آنالوگ 4-20mA
• RS485 Modbus RTU

وجود این دو رابط باعث می‌شود سیستم بتواند اطلاعات اندازه‌گیری را به کنترل پنل یا سامانه مانیتورینگ سازگار منتقل کند.

Prosense همچنین قابلیت Auto Analog Signal Calibration and Monitoring را برای این خانواده در نظر گرفته است. دستگاه به‌طور مداوم سطح خروجی آنالوگ را با میزان اندازه‌گیری مقایسه می‌کند و در صورت مشاهده انحراف، برای اصلاح آن اقدام می‌کند. اگر اصلاح امکان‌پذیر نباشد، سیستم وضعیت Fault ایجاد می‌کند.

نمایشگر OLED گرافیکی

سری PQD دارای نمایشگر گرافیکی OLED با رزولوشن 128×64 پیکسل است.

نمایشگر OLED خوانایی مناسبی از زوایای مختلف فراهم می‌کند و کاربر می‌تواند وضعیت اندازه‌گیری و اطلاعات دستگاه را مستقیماً مشاهده کند.

علاوه بر نمایشگر، پنج LED برای نمایش وضعیت دتکتور در نظر گرفته شده است. دیتاشیت به LEDهای رنگی سبز، زرد و قرمز برای تشخیص سریع وضعیت و Alarm اشاره می‌کند.

ثبت تا 250 رویداد

قابلیت SAFELOG Data Logger یکی دیگر از امکانات این سری است.

دتکتور گاز Prosense PQD می‌تواند حداکثر 250 رویداد مربوط به Alarm، Fault و Maintenance را ثبت کند. باتری سلولی داخلی نیز در صورت قطع ناگهانی برق به حفظ اطلاعات کمک می‌کند.

این قابلیت برای بررسی سابقه هشدارها، تعمیرات و خطاهای سیستم در پروژه‌های صنعتی کاربرد زیادی دارد.

کالیبراسیون خودکار

سری PQD قابلیت Automatic Calibration دارد.

پس از فراهم شدن شرایط لازم برای کالیبراسیون، دستگاه می‌تواند بر اساس مقادیر از پیش ثبت‌شده در نرم‌افزار، فرآیند کالیبراسیون را انجام دهد.

Prosense همچنین نرم‌افزار مخصوصی برای نگهداری و کالیبراسیون دتکتورها از طریق کامپیوتر ارائه می‌کند.

با این حال، خود سازنده در پایان دیتاشیت تأکید می‌کند که دتکتورهای گاز باید مطابق EN 60079-29-2 به‌صورت دوره‌ای کنترل و کالیبره شوند.

قابلیت Procell برای تعویض آسان سنسور

Prosense فناوری Procell را برای ساده‌تر کردن نگهداری سری PQD ارائه کرده است.

این فناوری امکان تعویض Sensor Head با هد سنسور از پیش کالیبره‌شده را فراهم می‌کند. در نتیجه، عملیات تعمیر و نگهداری سنسور در پروژه‌های صنعتی ساده‌تر انجام می‌شود.

در تصویر انفجاری صفحه دوم دیتاشیت نیز ساختار Sensor Head، Sensor Holder و محفظه اصلی دستگاه نمایش داده شده است. هد سنسور از استنلس استیل 316L ساخته می‌شود.

بدنه مقاوم برای شرایط سخت محیطی

Sensor Head سری PQD از فولاد ضدزنگ 316L ساخته شده است.

محفظه Junction Box می‌تواند از آلومینیوم دایکست با پوشش اپوکسی یا استنلس استیل 316 باشد. این ساختار مقاومت مناسبی برای استفاده در محیط‌های صنعتی ایجاد می‌کند.

درجه حفاظت دستگاه IP65/IP66 اعلام شده و برای Sensor Head نیز گزینه IP66 وجود دارد.

محدوده دمای کاری گسترده

دیتاشیت برای سری PQD محدوده دمای کاری تا 40- الی 70+ درجه سانتی‌گراد را اعلام می‌کند. البته سازنده تأکید کرده که محدوده واقعی می‌تواند به نوع سنسور وابسته باشد.

رطوبت کاری نیز تا 0 تا 100 درصد RH بدون میعان ذکر شده و این پارامتر هم به نوع سنسور بستگی دارد.

این بازه کاری گسترده، سری PQD را برای بسیاری از پروژه‌های صنعتی Onshore و Offshore مناسب می‌کند.

زمان پاسخ سریع

زمان پاسخ دتکتور به فناوری سنسور بستگی دارد.

طبق دیتاشیت:

• Pellistor: کمتر از 15 ثانیه
• Semiconductor: کمتر از 15 ثانیه
• PID: کمتر از 30 ثانیه در حالت اندازه‌گیری پیوسته
• Infrared: کمتر از 30 ثانیه
• Electrochemical: کمتر از 30 ثانیه و وابسته به نوع سنسور

این مقادیر به‌صورت T90 اعلام شده‌اند.

دقت اندازه‌گیری

دیتاشیت سری PQD دقت اندازه‌گیری را ±1 درصد اعلام می‌کند.

نوع سنسور و گاز هدف در انتخاب مدل اهمیت زیادی دارند. به همین دلیل، هنگام سفارش نباید تنها عبارت PQD Series را در نظر گرفت؛ کد کامل مدل مشخص می‌کند دستگاه برای چه گازی، با چه سنسوری و در چه محدوده‌ای تنظیم شده است.

حالت Pellistor-Saver

Prosense برای مدل‌های دارای سنسور Pellistor قابلیتی با عنوان Pellistor-Saver Mode در نظر گرفته است.

اگر غلظت گاز بسیار بالا برود، دستگاه سنسور Pellistor را خاموش می‌کند تا از کاهش عمر عملیاتی آن جلوگیری کند.

این قابلیت برای محیط‌هایی که احتمال مواجهه سنسور با غلظت بسیار بالای گاز وجود دارد اهمیت دارد.

قابلیت Zero Suppression

Zero Suppression به کاربر اجازه می‌دهد یک سطح مشخص از اندازه‌گیری را به‌صورت صفر نمایش دهد.

هدف این قابلیت جلوگیری از ایجاد نگرانی یا تغییرات غیرضروری ناشی از مقادیر بسیار پایین و تعریف‌شده است. مقدار و نحوه تنظیم باید بر اساس شرایط پروژه و دستورالعمل سیستم انجام شود.

Continuous Self-Test

دتکتور PQD به‌طور مداوم عملکرد خود را بررسی می‌کند.

اگر دستگاه در فرآیند Self-Test مشکلی تشخیص دهد، وضعیت Fault ایجاد می‌کند.

این ویژگی به تیم بهره‌برداری کمک می‌کند خرابی‌های داخلی را سریع‌تر تشخیص دهد و برای سرویس دستگاه اقدام کند.

ماژول رله اختیاری

Prosense ماژول PQ-3R+ را برای این سری ارائه می‌کند.

این ماژول شامل:

• دو رله Alarm
• یک رله Fault

است. رله‌های Alarm قابلیت تنظیم NO/NC دارند و رله Fault نیز در دیتاشیت به‌عنوان NO معرفی شده است.

با استفاده از این ماژول می‌توان دتکتور را در برخی کاربردها به شکل مستقل‌تر برای کنترل تجهیزات خارجی به کار برد.

نمایشگر از راه دور

PQ-DISP به‌عنوان Remote Display در میان تجهیزات جانبی سری PQD معرفی شده است.

در پروژه‌هایی که محل نصب خود دتکتور برای مشاهده مستقیم مناسب نیست، می‌توان نمایشگر را در نقطه‌ای دیگر قرار داد.

این قابلیت برای نصب دتکتور در ارتفاع، نقاط سخت‌دسترس یا مناطق خطرناک می‌تواند کاربردی باشد.

گازهای قابل تشخیص در سری PQD

خانواده Prosense PQD مدل‌های متعددی برای گازهای مختلف دارد. از جمله:

• LPG
• Methane
• Petrol Vapours
• n-Butane
• Propane
• Hexane
• Hydrogen
• Pentane
• Toluene
• Carbon Monoxide
• Ammonia
• Hydrogen Sulfide
• Oxygen
• Sulphur Dioxide
• Nitric Oxide
• Nitrogen Dioxide
• Chlorine
• Carbon Dioxide
• Freon
• Formaldehyde
• Hydrogen Cyanide
• Hydrogen Peroxide
• VOC
• Ozone
• Hydrofluoric Acid
• Phosphine

دیتاشیت مدل‌های بیشتری نیز برای هیدروکربن‌ها و ترکیبات صنعتی مختلف فهرست می‌کند.

نمونه محدوده‌های اندازه‌گیری

محدوده اندازه‌گیری بر اساس گاز و نوع سنسور تغییر می‌کند.

برای نمونه:

متان، LPG و پروپان: 0 تا 100% LEL

مونوکسید کربن: 0 تا 300، 500 یا 1000 ppm بسته به مدل

آمونیاک: 0 تا 100 یا 1000 ppm

سولفید هیدروژن: 0 تا 100 ppm

اکسیژن: 0 تا 25% VOL

دی‌اکسید کربن: 0 تا 5000 ppm یا 0 تا 5% VOL

VOC: 0 تا 100 ppm

ازن: 0 تا 1 ppm

Prosense تأکید می‌کند برای محدوده‌های خاص یا گازهایی که در جدول ذکر نشده‌اند، باید مدل مناسب جداگانه بررسی شود.

مشخصات الکتریکی دتکتور Prosense PQD

ولتاژ ورودی دستگاه:

حداقل 10V DC
نامی 24V DC
حداکثر 32V DC

حداکثر توان مصرفی دستگاه 4 وات است.

زمان Warm-up سنسور نیز 60 ثانیه اعلام شده است.

ابعاد و وزن

ابعاد کلی سری PQD در دیتاشیت برابر است با:

196.96 × 145.99 × 112 میلی‌متر

وزن تقریبی دستگاه نیز 2100 گرم است.

این ابعاد مربوط به ساختار عمومی خانواده PQD است و نوع Junction Box یا تجهیزات جانبی می‌تواند در انتخاب نهایی محصول اهمیت داشته باشد.

تجهیزات جانبی Prosense PQD

Prosense چند ماژول و تجهیز جانبی برای این سری ارائه می‌کند:

• PQ-3R+، کارت رله شامل دو Alarm و یک Fault
• P-IP66، آداپتور هد سنسور SS316L برای افزایش IP
• PQD-SS، Junction Box استنلس استیل
• P-GTA، تجهیز جمع‌آوری برای نصب سقفی
• P-ASU، واحد Sampling
• PQ-DISP، نمایشگر Remote
• PQ-PD05، ترمینال دستی سری PQ

این تجهیزات امکان تطبیق دتکتور با شرایط مختلف پروژه را افزایش می‌دهند.

استانداردها و گواهینامه‌ها

دیتاشیت PQD مجموعه‌ای از گواهی‌ها و استانداردهای صنعتی را برای این خانواده اعلام می‌کند.

گواهی‌ها شامل ATEX، IECEx، UKEX و Functional Safety هستند. همچنین استانداردهای زیر در دیتاشیت ذکر شده‌اند:

• IEC EN 60079-0
• IEC EN 60079-1
• IEC EN 60079-18
• IEC EN 60079-29-1

Prosense همچنین به تأییدیه Functional Safety توسط TÜV Rheinland و سطوح SIL2 و SIL3 برای سری PQ اشاره می‌کند.

کاربرد دتکتور گاز Prosense PQD

Prosense در دیتاشیت این محصول، صنایع زیر را به‌عنوان حوزه‌های کاربرد معرفی کرده است:

• صنایع نفت و گاز
• پتروشیمی
• تأسیسات Onshore
• تأسیسات Offshore
• صنایع فولاد و فلز
• صنایع شیمیایی
• صنایع فرایندی
• ایستگاه‌های توزیع گاز
• تصفیه‌خانه‌های آب

این کاربردها نشان می‌دهند PQD بیشتر برای سیستم‌های تشخیص گاز صنعتی و محیط‌های حرفه‌ای طراحی شده است.

انتخاب مدل مناسب PQD

برای انتخاب دتکتور Prosense PQD ابتدا باید نوع گاز هدف مشخص شود.

پس از آن باید موارد زیر بررسی شوند:

• محدوده اندازه‌گیری
• فناوری سنسور
• شرایط دمایی
• Zone محیط
• نوع خروجی مورد نیاز
• نیاز به رله
• نوع محفظه
• نیاز به نمایشگر از راه دور

برای مثال، مدل دتکتور متان Pellistor با مدل متان Infrared یکسان نیست، حتی اگر هر دو برای اندازه‌گیری 0 تا 100 درصد LEL استفاده شوند.

بنابراین هنگام استعلام قیمت دتکتور گاز Prosense PQD بهتر است نام گاز، Range و شرایط محل نصب نیز اعلام شود.

خرید دتکتور گاز Prosense PQD

سری PQD به دلیل تنوع بالای گاز و سنسور، یک محصول تک‌مدل با مشخصات ثابت نیست. انتخاب کد مناسب باید بر اساس نوع گاز و مشخصات واقعی پروژه انجام شود.

برای انتخاب مدل مناسب، بررسی محدوده تشخیص و تعیین تجهیزات جانبی می‌توانید با کارشناسان ایمن سازه وزین در ارتباط باشید.

همچنین در پروژه‌هایی که تجهیزات تشخیص گاز در کنار سایر سامانه‌های ایمنی نصب می‌شوند، بررسی یکپارچگی سیستم و روش انتقال سیگنال 4-20mA یا Modbus اهمیت زیادی دارد.

جمع‌بندی

دتکتور گاز Prosense PQD یک آشکارساز گاز ثابت صنعتی و ضدانفجار است که با فناوری‌های Pellistor، Electrochemical، PID، Infrared و Semiconductor عرضه می‌شود. این سری از خروجی 4-20mA و RS485 Modbus RTU، نمایشگر OLED گرافیکی 128×64، ثبت 250 رویداد، Self-Test مداوم و قابلیت کالیبراسیون بهره می‌برد.

ساختار Ex-proof، درجه حفاظت IP65/IP66، هد سنسور 316L، محدوده دمای کاری گسترده و گواهی‌های ATEX، IECEx و UKEX، این محصول را برای پروژه‌های صنعتی و مناطق خطرناک مناسب می‌کند.

تنوع بالای مدل‌ها نیز امکان پایش گازهایی مانند متان، LPG، هیدروژن، CO، H2S، آمونیاک، اکسیژن، CO2، VOC و بسیاری از گازهای دیگر را فراهم می‌کند.
