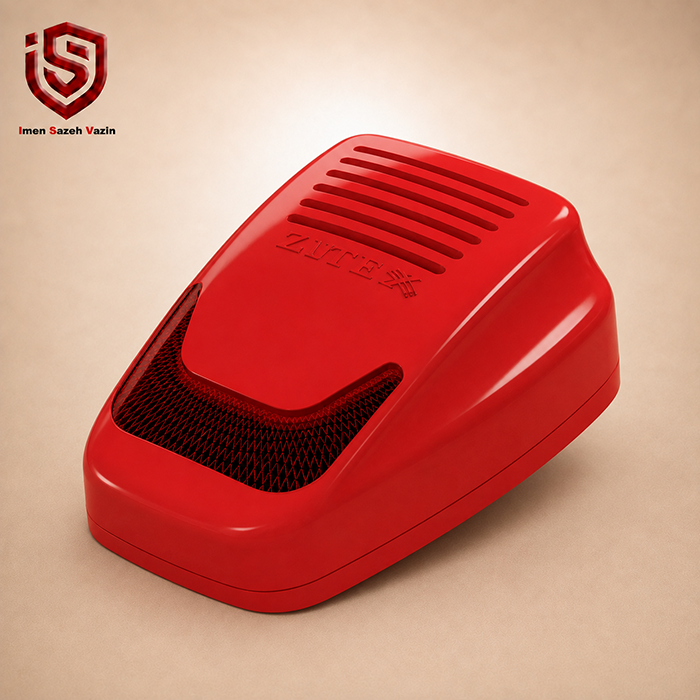

آژیر فلاشر کانونشنال ZITEX مدل ZI-SS 81

آژیر فلاشر کانونشنال ZITEX مدل ZI-SS 81 یک Conventional Strobe Siren برای ایجاد هشدار هم‌زمان صوتی و بصری در سیستم‌های اعلام حریق متعارف است. این تجهیز هنگام دریافت فرمان Alarm، علاوه بر تولید صدای هشدار، از 5 عدد LED قرمز برای ایجاد هشدار دیداری استفاده می‌کند. بنابراین ZI-SS 81 می‌تواند در فضاهایی که اطلاع‌رسانی حریق باید از طریق هر دو نشانه صوت و نور انجام شود، بخشی از تجهیزات هشداردهنده سیستم باشد.

طبق کاتالوگ فعلی ZITEX، این مدل براساس EN 54-3 طراحی شده، با ولتاژ 24±3V کار می‌کند و جریان آن در وضعیت Alarm حداکثر 30mA است. میانگین شدت صدای دستگاه در فاصله یک متر 100±5dB اعلام شده و محدوده فرکانسی آن 800 تا 970Hz است. اطلاعات صفحه رسمی فعلی ZITEX نیز همین مشخصات را تأیید می‌کند.

برای انتخاب صحیح یک سیستم اعلام حریق کانونشنال و تجهیزات هشداردهنده باید آژیر، فلاشر، کنترل پنل، مدارهای خروجی و شرایط آکوستیکی ساختمان به‌صورت یکپارچه بررسی شوند.

آژیر فلاشر ZI-SS 81 چیست؟

ZI-SS 81 یک آژیر فلاشر کانونشنال است؛ یعنی وظیفه آن اعلام وضعیت حریق به افراد حاضر در ساختمان از طریق هشدار صوتی و دیداری است.

در سیستم Conventional، کنترل پنل پس از دریافت Alarm از دتکتور یا شستی، مدار خروجی مربوط به تجهیزات هشداردهنده را فعال می‌کند. سپس ZI-SS 81 با ایجاد صدا و روشن‌کردن LEDهای قرمز، وضعیت اضطراری را به افراد اطلاع می‌دهد.

بنابراین این تجهیز حریق را تشخیص نمی‌دهد؛ بلکه پس از تشخیص حریق توسط تجهیزات دیگر، مسئول هشداردهی است.

جدول مشخصات فنی ZITEX ZI-SS 81

این مشخصات با کاتالوگ ۱۴۰۴ و صفحه فعلی محصول ZITEX مطابقت دارند.

نکته مهم درباره مشخصات نسخه‌های قدیمی ZI-SS 81

در برخی کاتالوگ‌های قدیمی‌تر ZITEX برای ZI-SS 81 مشخصاتی مانند 6 LED قرمز، ابعاد 81.5×81.5×52 میلی‌متر، وزن 74 گرم و ولتاژ 12 تا 30V DC دیده می‌شود. اما صفحه رسمی فعلی و دیتاشیت جدید محصول، 5 LED، ابعاد 107×77×40 میلی‌متر، وزن 80 گرم و ولتاژ 24±3V را اعلام می‌کنند.

برای صفحه محصول فعلی سایت، بهتر است مشخصات نسخه جدید یعنی همان اطلاعات کاتالوگ ۱۴۰۴ استفاده شود تا اطلاعات محصول با تصویر و نسخه فعلی سازنده هماهنگ بماند.

هشدار صوتی و دیداری هم‌زمان

مهم‌ترین مزیت ZI-SS 81 ترکیب Siren و Strobe در یک بدنه است.

آژیر دستگاه مسئول اطلاع‌رسانی صوتی است. در کنار آن، 5 عدد LED قرمز هشدار بصری ایجاد می‌کنند.

در محیط‌هایی که صدای پس‌زمینه زیاد است، هشدار دیداری می‌تواند به تکمیل اطلاع‌رسانی کمک کند. همچنین در شرایطی که فرد ممکن است صدای آژیر را به‌وضوح نشنود، وجود Strobe اهمیت بیشتری پیدا می‌کند.

با این حال، تعداد و محل تجهیزات هشداردهنده باید براساس طراحی سیستم و شرایط واقعی ساختمان تعیین شود.

سطح صدای 100±5 دسی‌بل در فاصله یک متر

Average Sound Level در کاتالوگ برای ZI-SS 81 برابر:

100 ± 5 dB در فاصله 1 متر

اعلام شده است.

این مقدار نشان می‌دهد آژیر برای تولید هشدار صوتی قابل توجه طراحی شده است.

با این حال، شدت صدای قابل دریافت در هر نقطه ساختمان به فاصله، دیوارها، درها، مصالح، پلان فضا و نویز محیط بستگی دارد. بنابراین صرفاً دانستن مقدار Sound Level خود آژیر برای طراحی تعداد تجهیزات کافی نیست.

محدوده فرکانسی 800 تا 970 هرتز

ZI-SS 81 در محدوده:

800Hz تا 970Hz

عمل می‌کند.

این پارامتر مربوط به محدوده فرکانسی صدای هشدار دستگاه است و در اطلاعات رسمی فعلی ZITEX نیز همین مقدار درج شده است.

فرکانس صوت در کنار شدت صدا روی قابلیت تشخیص هشدار توسط افراد اثر می‌گذارد.

5 LED قرمز برای هشدار بصری

نسخه فعلی ZI-SS 81 دارای:

5 Red LEDs

است.

LEDهای قرمز بخش Strobe تجهیز را تشکیل می‌دهند و هنگام Alarm هشدار دیداری ایجاد می‌کنند.

این بخش یکی از تفاوت‌های ظاهری و عملکردی مهم محصول نسبت به آژیرهای Sounder Only است.

استاندارد EN 54-3

EN 54-3 یکی از مهم‌ترین استانداردهای مرتبط با Fire Alarm Sounderها محسوب می‌شود.

ZITEX نیز استاندارد طراحی ZI-SS 81 را EN 54-3 اعلام کرده است. دیتاشیت جدید علاوه بر آن به ISIRI 18687-3 نیز اشاره می‌کند.

بنابراین هنگام تهیه Technical Submittal می‌توان این موارد را در بخش استانداردهای محصول درج کرد.

در پروژه‌هایی که ارائه Certificate الزامی است، بهتر است اصل گواهی مربوط به همان نسخه تولیدی محصول نیز جداگانه کنترل شود.

مصرف جریان حداکثر 30 میلی‌آمپر

Alarm Current مدل ZI-SS 81 در ولتاژ 24V DC برابر:

حداکثر 30mA

است.

همچنین Static Current آن در حالت بدون صدا:

0mA

درج شده است.

این مقدار هنگام محاسبات مدار Sounder اهمیت دارد؛ زیرا مجموع جریان تمام تجهیزات متصل به خروجی آژیر نباید از ظرفیت خروجی کنترل پنل تجاوز کند.

به‌عنوان مثال، اگر چند آژیر روی یک خروجی قرار گیرند، جریان مصرفی کل آن‌ها باید همراه با افت ولتاژ کابل بررسی شود.

ولتاژ کاری 24±3 ولت

نسخه فعلی ZI-SS 81 برای Operating Voltage برابر:

24 ± 3V

معرفی شده است.

بنابراین پیش از اتصال محصول باید ولتاژ خروجی Sounder Circuit کنترل پنل با این محدوده تطبیق داده شود.

فناوری F.A.P برای مقابله با نویز و هشدارهای کاذب

ZITEX در ویژگی‌های تخصصی ZI-SS 81 به False Alarm Protection Technology یا F.A.P اشاره می‌کند.

این فناوری به‌عنوان راهکار نرم‌افزاری و سخت‌افزاری برای حفاظت بهتر در برابر نویز و Alarmهای ناخواسته معرفی شده است.

در یک سیستم اعلام حریق، پایداری مدار تجهیزات هشداردهنده اهمیت زیادی دارد؛ زیرا فعال‌شدن غیرواقعی آژیر می‌تواند باعث اختلال در بهره‌برداری و کاهش اعتماد کاربران شود.

قابلیت نصب دیواری و سقفی

یکی از ویژگی‌های عملی ZI-SS 81 امکان نصب روی دیوار یا سقف است.

در کاتالوگ فعلی نیز Ceiling & Wall Mount برای این خانواده ذکر شده است.

این انعطاف به طراح اجازه می‌دهد محل نصب را براساس معماری و نیاز پوشش صوتی و دیداری انتخاب کند.

با این حال، موقعیت نهایی باید براساس نقشه اجرایی و ضوابط پروژه تعیین شود.

ترمینال مناسب برای سیم‌کشی

یکی دیگر از ویژگی‌های ZI-SS 81، پیش‌بینی ترمینال استاندارد و فضای کافی برای Proper Wiring است.

این موضوع هنگام اجرای چند تجهیز روی یک مدار اهمیت دارد؛ زیرا کابل ورودی و خروجی باید بدون فشار غیرضروری روی Terminal نصب شوند.

ZITEX نیز طراحی ترمینال برای سیم‌کشی سریع‌تر و مرتب‌تر را از ویژگی‌های این مدل معرفی می‌کند.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection در فهرست قابلیت‌های ZI-SS 81 قرار دارد.

هدف این قابلیت افزایش حفاظت مدار در مقابل اتصال اشتباه مثبت و منفی است.

البته وجود این مدار حفاظتی جایگزین سیم‌کشی استاندارد نیست و نصب باید مطابق نقشه رسمی سازنده انجام شود.

بدنه ABS مقاوم در برابر حرارت

Material محصول در کاتالوگ:

Heat Resistant ABS Body

اعلام شده است.

ABS برای ساخت بدنه بسیاری از تجهیزات اعلام حریق استفاده می‌شود و امکان تولید بدنه مقاوم، سبک و دقیق را فراهم می‌کند.

ZI-SS 81 با وزن فقط 80 گرم، تجهیز نسبتاً سبک و جمع‌وجوری محسوب می‌شود.

محدوده دمای کاری گسترده

Operating Temperature دستگاه برابر:

-15°C تا +80°C

است.

همچنین Operating Humidity:

5% تا 95% RH بدون میعان

اعلام شده است.

بنابراین هنگام انتخاب محل نصب باید شرایط محیط واقعی با این محدوده‌ها مطابقت داشته باشد.

درجه حفاظت IP21C

درجه حفاظت ZI-SS 81 برابر:

IP21C

است.

همچنین Environmental Type دستگاه:

Indoor Use – Type A

ذکر شده است.

در نتیجه این مدل برای فضای داخلی طراحی شده است و نباید بدون بررسی فنی به‌عنوان آژیر فضای باز معرفی شود.

اگر پروژه به تجهیز Outdoor نیاز دارد، باید مدل دارای IP مناسب‌تر انتخاب شود.

ابعاد جمع‌وجور ZI-SS 81

ابعاد نسخه فعلی محصول برابر:

107 × 77 × 40 میلی‌متر

است.

وزن دستگاه نیز:

80 گرم

اعلام شده است.

این ابعاد باعث می‌شوند دستگاه فضای زیادی روی دیوار یا سقف اشغال نکند.

تفاوت آژیر فلاشر و آژیر معمولی

آژیر معمولی تنها Sound Alarm ایجاد می‌کند. اما Strobe Siren مانند ZI-SS 81 دو خروجی هشدار دارد:

صوت + نور.

در نتیجه استفاده از Strobe Siren در پروژه‌هایی که هشدار دیداری نیز اهمیت دارد می‌تواند مزیت بیشتری داشته باشد.

با این حال، نوع تجهیز باید براساس طراحی سیستم انتخاب شود؛ استفاده از فلاشر به‌تنهایی نمی‌تواند جایگزین الزامات Sound Level پروژه شود.

مقایسه ZI-SS 81 و ZI-SS 88

هر دو محصول در صفحه 52 کاتالوگ معرفی شده‌اند، اما از نظر امکانات و مشخصات تفاوت‌هایی دارند.

نکته مهم این است که قابلیت «32 selectable tones»، «سه سطح صدا» و «Selectable Working Modes» در کاتالوگ فقط برای ZI-SS 88 ذکر شده‌اند. بنابراین بهتر است این ویژگی‌ها به اشتباه در صفحه ZI-SS 81 درج نشوند.

کاربرد ZI-SS 81 در سیستم اعلام حریق

ZI-SS 81 می‌تواند در پروژه‌های دارای سیستم Conventional و در نقاطی نصب شود که طراحی نیاز به Alarm صوتی و بصری دارد.

کاربری‌های احتمالی شامل ساختمان‌های اداری، تجاری، آموزشی، مسکونی و سایر محیط‌های Indoor هستند؛ اما تعداد و محل تجهیزات باید با محاسبات پروژه تعیین شوند.

برای بررسی مدل‌های دیگر تجهیزات هشداردهنده و لوازم اعلام حریق بهتر است شدت صدا، نوع Strobe، IP Rating و جریان مصرفی مدل‌ها در کنار هم مقایسه شوند.

جدول قابلیت‌های اصلی ZI-SS 81

مزایای اصلی ZI-SS 81

ترکیب هشدار صوتی و بصری، مصرف جریان پایین، بدنه جمع‌وجور، امکان نصب دیواری و سقفی و استاندارد EN 54-3 مهم‌ترین نقاط قوت این محصول هستند.

همچنین شدت صدای 100±5dB در یک متر و پنج LED قرمز باعث می‌شوند ZI-SS 81 بتواند دو روش اطلاع‌رسانی متفاوت را در یک تجهیز ارائه کند.

از طرف دیگر، جریان Alarm حداکثر 30mA امکان محاسبه دقیق‌تر بار مدار Sounder را برای طراح فراهم می‌کند.

4 ویژگی برجسته ZI-SS 81

سوالات متداول ZI-SS 81

ZI-SS 81 چه نوع محصولی است؟

یک Conventional Strobe Siren یا آژیر فلاشر کانونشنال است. ZITEX نیز آن را در همین گروه معرفی می‌کند.

چند LED دارد؟

نسخه فعلی دارای 5 عدد LED قرمز است.

شدت صدای آن چقدر است؟

100±5dB در فاصله یک متر.

محدوده فرکانس چیست؟

800 تا 970Hz.

ولتاژ کاری چقدر است؟

24±3V.

جریان Alarm چقدر است؟

حداکثر 30mA در 24V DC.

استاندارد محصول چیست؟

EN 54-3 و در دیتاشیت جدید ISIRI 18687-3 نیز درج شده است.

آیا برای فضای باز مناسب است؟

کاتالوگ Environmental Type را Indoor Type A و IP Rating را IP21C معرفی می‌کند.

آیا روی سقف نصب می‌شود؟

بله؛ Wall & Ceiling Mount برای آن ذکر شده است.

ابعاد دستگاه چیست؟

107×77×40 میلی‌متر.

وزن چقدر است؟

80 گرم.

جمع‌بندی

آژیر فلاشر کانونشنال ZITEX مدل ZI-SS 81 یک تجهیز هشداردهنده صوتی و بصری برای سیستم‌های Conventional است. این محصول با 5 عدد LED قرمز، شدت صدای 100±5dB در یک متر، محدوده فرکانس 800 تا 970Hz و جریان Alarm حداکثر 30mA طراحی می شود. مشخصات فعلی ZITEX همین اعداد را برای مدل جدید تأیید می‌کنند.

استاندارد EN 54-3، فناوری F.A.P، امکان نصب دیواری و سقفی، Reverse Polarity Protection، ترمینال مناسب و بدنه ABS مقاوم در برابر حرارت از دیگر قابلیت‌های مهم دستگاه هستند.

ZI-SS 81 با ابعاد 107×77×40 میلی‌متر، وزن 80 گرم و IP21C برای استفاده Indoor Type A طراحی می شود.
