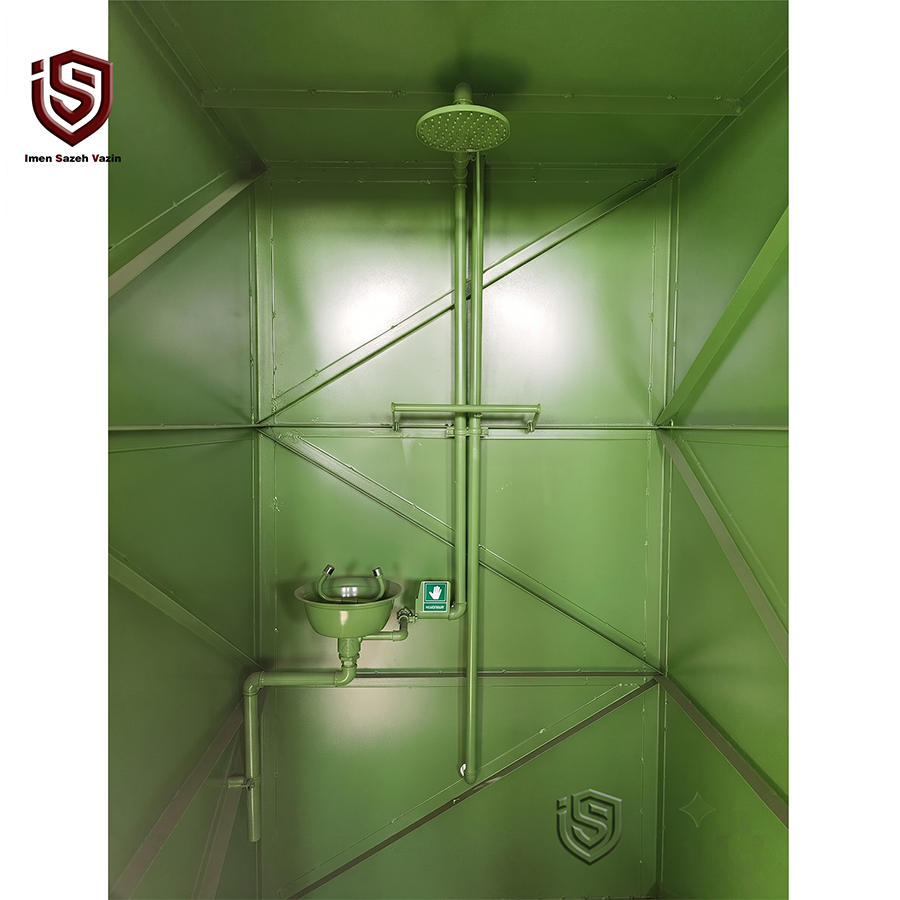

دوش و چشم شوی ایمنی سری ISV-SEWF / ISV-SEWP

دوش و چشم شوی ایمنی (Emergency Shower & Eye Wash) یکی از تجهیزات مهم و ضروری در سیستم ایمنی محیط‌های صنعتی، آزمایشگاهی، تولیدی و فرایندی است که برای واکنش سریع در برابر تماس ناخواسته چشم یا پوست با مواد شیمیایی، مواد خورنده، ذرات معلق و سایر آلاینده‌های خطرناک مورد استفاده قرار می‌گیرد.

در محیط‌هایی مانند صنایع شیمیایی، پتروشیمی، پالایشگاه‌ها، آزمایشگاه‌ها، صنایع دارویی، صنایع غذایی، کارگاه‌های صنعتی، مراکز تحقیقاتی و خطوط تولید، احتمال پاشش یا تماس ناگهانی مواد خطرناک با چشم و بدن وجود دارد. در چنین شرایطی، زمان واکنش اهمیت بسیار زیادی دارد و دسترسی سریع به یک ایستگاه شست‌وشوی اضطراری می‌تواند نقش مهمی در کاهش شدت آسیب ایفا کند.

سری ISV-SEWF / ISV-SEWP از محصولات شرکت ایمن سازه وزین (ISV) با هدف فراهم‌کردن امکان شست‌وشوی اضطراری چشم و بدن طراحی شده است. این تجهیزات با استفاده از اجزای مقاوم و متریال‌های مناسب صنعتی، قابلیت استفاده در محیط‌هایی با شرایط کاری مختلف را دارند.

ساختار این مجموعه می‌تواند بر اساس شرایط محیطی و نیاز پروژه از کربن استیل، فولاد گالوانیزه یا استنلس استیل انتخاب شود. همچنین اجزای مختلفی مانند نازل‌های چشم‌شوی، لوله‌کشی، شیر توپی، دستگیره، صافی و رگلاتور فشار در پیکربندی تجهیز مورد استفاده قرار می‌گیرند.

مدل‌های اصلی محصول:

• ISV-SEWF
• ISV-SEWP

این تجهیزات با در نظر گرفتن الزامات استاندارد ANSI/ISEA Z358.1 برای تجهیزات اضطراری شست‌وشوی چشم و بدن طراحی و تولید می‌شوند.

دوش و چشم شوی اضطراری چیست؟

دوش و چشم‌شوی اضطراری یک تجهیز ایمنی است که برای فراهم‌کردن امکان شست‌وشوی فوری چشم، صورت و بدن پس از تماس با مواد خطرناک طراحی شده است.

این تجهیزات بخشی از برنامه کنترل ریسک در محیط‌های کاری هستند و در نقاطی نصب می‌شوند که احتمال تماس کارکنان با مواد شیمیایی، خورنده یا سایر مواد آسیب‌زا وجود دارد.

هدف اصلی استفاده از Emergency Shower & Eye Wash این است که فرد آسیب‌دیده بتواند در کوتاه‌ترین زمان ممکن خود را به منبع آب شست‌وشوی اضطراری رسانده و عملیات شست‌وشو را آغاز کند.

البته انتخاب محل نصب، نوع تجهیز، تأمین آب، دبی، فشار، دسترسی و سایر پارامترهای عملکردی باید مطابق الزامات پروژه و استانداردهای قابل اعمال انجام شود.

عملکرد دوش و چشم شوی ایمنی ISV

عملکرد این تجهیز بر پایه فراهم‌کردن یک مسیر سریع و قابل دسترس برای شست‌وشوی ناحیه آسیب‌دیده است.

در صورت بروز حادثه، کاربر با فعال‌کردن مکانیزم مربوطه، جریان آب را برقرار می‌کند. آب از نازل‌های چشم‌شوی برای شست‌وشوی چشم‌ها و در مدل‌های مجهز به دوش اضطراری، از سری دوش برای شست‌وشوی بدن خارج می‌شود.

اجزای کنترلی مانند Push Handle، Ball Valve و Hand Grip برای فعال‌سازی و کنترل جریان در مجموعه مورد استفاده قرار می‌گیرند.

وجود Strainer در مسیر آب نیز به کاهش ورود ذرات ناخواسته به بخش‌های حساس کمک می‌کند و Pressure Regulator می‌تواند برای تنظیم فشار آب مطابق طراحی تجهیز مورد استفاده قرار گیرد.

اجزای اصلی دوش و چشم شوی ایمنی ISV

دوش و چشم‌شوی ایمنی ISV از مجموعه‌ای از قطعات مکانیکی و کنترلی تشکیل شده است که هرکدام وظیفه مشخصی در عملکرد سیستم دارند.

1. نازل چشم شوی | Eye Wash Nozzle

نازل‌های چشم‌شوی وظیفه ایجاد جریان مناسب برای شست‌وشوی چشم‌ها را بر عهده دارند.

در پیکربندی ارائه‌شده، نازل چشم‌شوی از ترکیب Chrome-Plated ABS & Brass ساخته شده است که ضمن فراهم‌کردن استحکام مناسب، برای استفاده در مجموعه چشم‌شوی طراحی شده است.

طراحی نازل باید به گونه‌ای باشد که جریان آب برای شست‌وشوی مؤثر چشم‌ها مناسب بوده و استفاده از تجهیز برای کاربر ساده و سریع باشد.

2. لوله استنلس استیل | Stainless Steel Pipe

لوله‌های اصلی مجموعه در دیتاشیت ارائه‌شده از Stainless Steel هستند.

استفاده از استنلس استیل در مسیر لوله‌کشی می‌تواند مقاومت مناسب‌تری در برابر خوردگی و شرایط محیطی ایجاد کند؛ انتخاب گرید نهایی استنلس استیل باید بر اساس شرایط محیطی، کیفیت آب و الزامات پروژه مشخص شود.

در مشخصات این مدل، لوله با سایز 1 اینچ درج شده است.

3. دستگیره فشاری | Push Handle

Push Handle برای فعال‌سازی سریع تجهیز در شرایط اضطراری طراحی شده است.

مکانیزم فعال‌سازی باید به‌گونه‌ای باشد که کاربر بتواند بدون اتلاف زمان و با حداقل عملیات، جریان آب شست‌وشو را برقرار کند.

جنس Push Handle در دیتاشیت این محصول Stainless Steel اعلام شده است.

4. لوله تخلیه | Drain Pipe

آب مصرف‌شده پس از شست‌وشو باید از مسیر تخلیه مناسب خارج شود.

در این مدل، Drain Pipe با سایز 1 اینچ و از جنس Stainless Steel در نظر گرفته شده است.

طراحی مسیر تخلیه باید متناسب با محل نصب و شرایط پروژه انجام شود تا از تجمع آب در اطراف تجهیز جلوگیری شود.

5. شیر توپی | Ball Valve

Ball Valve برای کنترل جریان آب مورد استفاده قرار می‌گیرد.

شیر توپی این مجموعه با سایز ½ اینچ و جنس Stainless Steel در مشخصات فنی ارائه شده است.

استفاده از شیر مقاوم در برابر خوردگی، قابلیت اطمینان مجموعه را در محیط‌های صنعتی افزایش می‌دهد.

6. دستگیره دستی | Hand Grip

Hand Grip یکی از اجزای کنترلی تجهیز است که برای فعال‌سازی آسان سیستم در شرایط اضطراری مورد استفاده قرار می‌گیرد.

این قطعه در دیتاشیت از جنس Stainless Steel معرفی شده است.

7. صافی | Strainer

Strainer برای جلوگیری از ورود ذرات و ناخالصی‌های موجود در آب به بخش‌های حساس تجهیز استفاده می‌شود.

صافی این مدل با سایز ½ اینچ و جنس Brass در مشخصات ارائه‌شده درج شده است.

بازرسی و تمیزکاری دوره‌ای صافی باید مطابق دستورالعمل نگهداری تجهیز انجام شود.

8. رگلاتور فشار | Pressure Regulator

Pressure Regulator برای کنترل و تنظیم فشار ورودی آب در مدار مورد استفاده قرار می‌گیرد.

در تجهیز ISV، رگلاتور فشار با سایز ½ اینچ و جنس Stainless Steel در مشخصات فنی ارائه شده است.

تنظیم فشار باید بر اساس الزامات طراحی و مشخصات عملکردی تجهیز انجام شود.

متریال و ساختار دوش و چشم شوی ایمنی

یکی از مهم‌ترین عوامل در انتخاب دوش و چشم‌شوی اضطراری، جنس بدنه و قطعات است؛ زیرا این تجهیزات ممکن است در محیط‌هایی با رطوبت بالا، مواد شیمیایی خورنده یا شرایط صنعتی سخت نصب شوند.

بر اساس پیکربندی محصول و شرایط پروژه، متریال بدنه می‌تواند شامل موارد زیر باشد:

کربن استیل | Carbon Steel

کربن استیل گزینه‌ای مناسب برای بسیاری از کاربردهای صنعتی است و در صورت استفاده از پوشش سطحی مناسب می‌تواند در برابر شرایط محیطی مقاومت مناسبی داشته باشد.

فولاد گالوانیزه | Galvanized Steel

فولاد گالوانیزه با پوشش روی، مقاومت بیشتری در برابر خوردگی نسبت به فولاد بدون پوشش ایجاد می‌کند و برای برخی محیط‌های صنعتی و مرطوب قابل استفاده است.

استنلس استیل | Stainless Steel

استنلس استیل گزینه‌ای مناسب برای محیط‌هایی است که مقاومت در برابر خوردگی اهمیت بالایی دارد. انتخاب گرید استنلس استیل باید بر اساس شرایط محیطی و الزامات پروژه صورت گیرد.

مشخصات فنی دوش و چشم شوی ایمنی ISV

مشخصه	مشخصات
نام محصول	دوش و چشم شوی ایمنی
نام انگلیسی	Emergency Shower & Eye Wash
سری محصول	ISV-SEWF / ISV-SEWP
مدل‌ها	ISV-SEWF / ISV-SEWP
نوع تجهیز	Emergency Safety Shower & Eye Wash
جنس بدنه	Carbon Steel / Galvanized Steel / Stainless Steel، مطابق سفارش
نازل چشم‌شوی	Chrome-Plated ABS & Brass
سایز لوله اصلی	1 inch
جنس لوله	Stainless Steel
Push Handle	Stainless Steel
Drain Pipe	1 inch Stainless Steel
Ball Valve	½ inch Stainless Steel
Hand Grip	Stainless Steel
Strainer	½ inch Brass
Pressure Regulator	½ inch Stainless Steel
استاندارد مرجع	ANSI/ISEA Z358.1
کاربرد	شست‌وشوی اضطراری چشم و بدن
حوزه کاربرد	صنعتی، آزمایشگاهی، شیمیایی، نفت و گاز، پتروشیمی و تولیدی

جدول قطعات و مواد اولیه ISV-SEWF / ISV-SEWP

ردیف	نام قطعه	تعداد	جنس / مشخصات
1	Eye Wash Nozzle	1	Chrome-Plated ABS & Brass
2	Pipe 1″	2	Stainless Steel
3	Push Handle	1	Stainless Steel
4	Drain Pipe 1″	1	Stainless Steel
5	Ball Valve ½”	1	Stainless Steel
6	Hand Grip	1	Stainless Steel
7	Strainer ½”	1	Brass
8	Pressure Regulator ½”	1	Stainless Steel

توجه: مشخصات ابعادی، تعداد قطعات و متریال نهایی باید بر اساس مدل انتخابی، سفارش مشتری و مدارک فنی نهایی تجهیز تأیید شود.

استاندارد ANSI/ISEA Z358.1 چیست؟

استاندارد ANSI/ISEA Z358.1 یکی از مراجع شناخته‌شده در زمینه تجهیزات اضطراری شست‌وشوی چشم و بدن است و الزامات مرتبط با طراحی، عملکرد، نصب، استفاده و نگهداری تجهیزات Emergency Eyewash و Emergency Shower را مورد توجه قرار می‌دهد.

هدف استفاده از این استاندارد، ایجاد الزامات مشخص برای تجهیزات شست‌وشوی اضطراری است تا در صورت بروز حادثه، امکان دسترسی سریع و استفاده مؤثر از تجهیز فراهم باشد.

در طراحی و اجرای پروژه، علاوه بر استاندارد محصول، باید الزامات ایمنی کارفرما، مقررات محلی، شرایط فرایند و الزامات مربوط به محل نصب نیز بررسی شوند.

کاربردهای دوش و چشم شوی اضطراری ISV

دوش و چشم‌شوی ایمنی در طیف گسترده‌ای از محیط‌های کاری مورد استفاده قرار می‌گیرد.

صنایع نفت، گاز و پتروشیمی

در پالایشگاه‌ها، مجتمع‌های پتروشیمی و تأسیسات نفت و گاز، کارکنان ممکن است با مواد شیمیایی، هیدروکربن‌ها، مواد خورنده و مواد فرایندی مختلف در تماس باشند. نصب تجهیزات شست‌وشوی اضطراری در نقاط مناسب می‌تواند بخشی از برنامه حفاظت کارکنان در برابر مواجهه‌های ناخواسته باشد.

صنایع شیمیایی

در واحدهای تولید، انتقال و ذخیره مواد شیمیایی، وجود دوش و چشم‌شوی اضطراری اهمیت ویژه‌ای دارد.

آزمایشگاه‌ها

در آزمایشگاه‌های صنعتی، دانشگاهی، تحقیقاتی و کنترل کیفیت، احتمال پاشش مواد شیمیایی به چشم یا پوست وجود دارد؛ بنابراین تجهیزات Emergency Eyewash می‌توانند بخشی از تجهیزات ضروری ایمنی آزمایشگاه باشند.

صنایع دارویی

در فرایندهای تولید و آزمایشگاهی صنایع دارویی، استفاده از تجهیزات شست‌وشوی اضطراری متناسب با الزامات بهداشتی و ایمنی محیط اهمیت دارد.

صنایع غذایی و تولیدی

در برخی فرایندهای شست‌وشو، ضدعفونی، تعمیرات و نگهداری تجهیزات صنعتی نیز ممکن است مواد شیمیایی مورد استفاده قرار گیرند و نصب تجهیزات اضطراری متناسب با ریسک محل ضروری باشد.

کارگاه‌ها و واحدهای صنعتی

در محیط‌هایی که کارکنان با مواد شیمیایی، فلزات، ذرات یا مواد بالقوه آسیب‌زا کار می‌کنند، تجهیز مناسب محل به Emergency Shower و Eyewash اهمیت دارد.

مزایای دوش و چشم شوی ایمنی ISV

استفاده از دوش و چشم‌شوی ایمنی سری ISV مزایای متعددی برای محیط‌های صنعتی و کاری ایجاد می‌کند:

• دسترسی سریع به سیستم شست‌وشوی اضطراری
• امکان شست‌وشوی چشم و بدن پس از مواجهه ناخواسته
• استفاده از قطعات مقاوم در برابر خوردگی
• امکان انتخاب متریال بدنه متناسب با محیط
• استفاده از اجزای استنلس استیل در بخش‌های مختلف
• مجهز به صافی برای کنترل ورود ذرات به مسیر آب
• مجهز به Pressure Regulator در پیکربندی ارائه‌شده
• طراحی مناسب برای محیط‌های صنعتی و آزمایشگاهی
• قابلیت ارائه در مدل‌های مختلف
• امکان سفارشی‌سازی متناسب با نیاز پروژه
• طراحی با توجه به الزامات ANSI/ISEA Z358.1

راهنمای انتخاب دوش و چشم شوی ایمنی

انتخاب یک دوش و چشم‌شوی اضطراری مناسب باید براساس ریسک واقعی محیط و شرایط محل نصب انجام شود.

1. نوع خطر

ابتدا باید مشخص شود کارکنان در معرض چه نوع موادی قرار دارند؛ برای مثال مواد خورنده، مواد شیمیایی، حلال‌ها یا سایر آلاینده‌ها.

2. محل نصب

تجهیز باید در موقعیتی نصب شود که در شرایط اضطراری، دسترسی به آن سریع و بدون مانع باشد.

3. شرایط محیطی

در محیط‌های مرطوب یا خورنده، استفاده از متریال مقاوم به خوردگی مانند استنلس استیل اهمیت بیشتری پیدا می‌کند.

4. کیفیت آب

کیفیت آب ورودی باید متناسب با الزامات تجهیز و کاربرد موردنظر باشد.

5. فشار و دبی آب

فشار و دبی مورد نیاز باید مطابق مشخصات تجهیز و استاندارد مرجع کنترل شود.

6. سیستم تخلیه

محل نصب باید امکان تخلیه مناسب آب مصرف‌شده را داشته باشد تا از ایجاد آب‌گرفتگی یا لغزندگی در اطراف تجهیز جلوگیری شود.

7. بازرسی و نگهداری

دوش و چشم‌شوی اضطراری باید به‌صورت دوره‌ای بازرسی و تست شود تا در زمان حادثه عملکرد مورد انتظار را داشته باشد.

نصب و جانمایی Emergency Shower & Eye Wash

محل نصب دوش و چشم‌شوی ایمنی یکی از عوامل مهم در اثربخشی این تجهیز است.

تجهیز نباید در محلی قرار گیرد که برای رسیدن به آن نیاز به عبور از موانع، بازکردن درب، عبور از مسیر خطرناک یا انجام عملیات پیچیده باشد.

مسیر دسترسی به تجهیز باید:

• واضح و مشخص باشد؛
• عاری از مانع باشد؛
• دارای علائم مناسب باشد؛
• در شرایط اضطراری قابل دسترسی باشد؛
• در محیط‌های کاری به‌خوبی قابل شناسایی باشد.

همچنین مسیر تخلیه آب باید از قبل در طراحی محل نصب در نظر گرفته شود.

بازرسی و نگهداری دوش و چشم شوی ایمنی

عملکرد صحیح تجهیزات اضطراری تنها به کیفیت ساخت آن‌ها وابسته نیست؛ بلکه بازرسی، تست و نگهداری منظم نیز اهمیت اساسی دارد.

مواردی که باید در برنامه نگهداری مورد بررسی قرار گیرند شامل:

• بررسی وضعیت نازل‌های چشم‌شوی
• کنترل عملکرد Push Handle
• بررسی عملکرد Ball Valve
• کنترل فشار آب
• بررسی Pressure Regulator
• تمیزکاری Strainer
• کنترل نشتی اتصالات
• بررسی خوردگی بدنه و پایه‌ها
• بررسی مسیر تخلیه
• کنترل دسترسی به تجهیز
• بررسی علائم هشدار و شناسایی
• انجام تست‌های دوره‌ای مطابق دستورالعمل و استاندارد قابل اعمال

چرا دوش و چشم شوی ایمنی ISV؟

ایمن سازه وزین (ISV) با ارائه سری ISV-SEWF / ISV-SEWP امکان انتخاب و پیکربندی تجهیزات شست‌وشوی اضطراری را متناسب با نیاز پروژه فراهم می‌کند.

استفاده از متریال‌هایی مانند Stainless Steel، Carbon Steel و Galvanized Steel در ساختار تجهیز و به‌کارگیری قطعاتی مانند Eye Wash Nozzle، Push Handle، Ball Valve، Strainer و Pressure Regulator، امکان طراحی مجموعه‌ای متناسب با شرایط مختلف محیطی و صنعتی را فراهم می‌سازد.

این تجهیزات می‌توانند برای پروژه‌های صنعتی، آزمایشگاهی، شیمیایی، نفت و گاز، پتروشیمی، تولیدی و تحقیقاتی مورد استفاده قرار گیرند.

سفارش و استعلام قیمت دوش و چشم شوی ایمنی ISV

برای انتخاب مدل مناسب دوش و چشم‌شوی ایمنی ISV، لازم است عواملی مانند نوع مواد خطرناک، شرایط محیطی، محل نصب، متریال مورد نیاز، فشار و دبی آب، نوع تخلیه و الزامات استاندارد پروژه بررسی شود.

سری ISV-SEWF / ISV-SEWP قابلیت ارائه در پیکربندی‌های مختلف را داشته و می‌تواند متناسب با نیاز پروژه انتخاب شود.

برای دریافت مشاوره فنی، دیتاشیت، مشخصات ساخت، پیشنهاد فنی و استعلام قیمت دوش و چشم‌شوی اضطراری ISV، مشخصات پروژه و شرایط موردنظر خود را با کارشناسان ایمن سازه وزین در میان بگذارید.

سوالات متداول درباره دوش و چشم شوی ایمنی

دوش و چشم شوی ایمنی چیست؟

این محصول با  تجهیزی اضطراری برای شست‌وشوی سریع چشم و بدن پس از تماس ناخواسته با مواد شیمیایی و سایر مواد خطرناک است.

دوش و چشم شوی اضطراری در چه مکان‌هایی استفاده می‌شود؟

این تجهیزات در محیط‌هایی مانند آزمایشگاه‌ها، صنایع شیمیایی، پالایشگاه‌ها، پتروشیمی‌ها، صنایع نفت و گاز، کارگاه‌ها و مراکز تولیدی که احتمال مواجهه با مواد خطرناک وجود دارد، مورد استفاده قرار می‌گیرند.

مدل‌های دوش و چشم شوی ISV کدام‌اند؟

سری معرفی‌شده شامل مدل‌های ISV-SEWF و ISV-SEWP است.

جنس دوش و چشم شوی ISV چیست؟

بسته به مدل و شرایط پروژه، بدنه می‌تواند از Carbon Steel، Galvanized Steel یا Stainless Steel تولید شود. اجزای مختلف نیز مطابق مشخصات فنی از استنلس استیل، برنج و سایر متریال‌های تعیین‌شده تولید می‌شوند.

آیا دوش و چشم شوی ISV مطابق ANSI Z358.1 است؟

این محصول با در نظر گرفتن الزامات ANSI/ISEA Z358.1 طراحی و تولید می‌شود. تطابق نهایی هر پیکربندی با الزامات پروژه باید براساس مشخصات فنی و مدارک مربوط به همان سفارش بررسی شود.

Strainer در دوش و چشم شوی چه کاربردی دارد؟

صافی برای جلوگیری از ورود ذرات و ناخالصی‌های موجود در آب به بخش‌های حساس مدار استفاده می‌شود و باید مطابق برنامه نگهداری تجهیز بازرسی و تمیز شود.

Pressure Regulator چه کاربردی دارد؟

رگلاتور فشار برای کنترل و تنظیم فشار آب در مدار تجهیز استفاده می‌شود و تنظیم آن باید بر اساس الزامات طراحی و مشخصات عملکردی تجهیز انجام شود.

آیا دوش و چشم شوی ایمنی نیاز به نگهداری دارد؟

بله. این تجهیزات باید به‌صورت دوره‌ای از نظر عملکرد شیرها، نازل‌ها، فشار آب، مسیر تخلیه، خوردگی، گرفتگی صافی و دسترسی مناسب بررسی و تست شوند.

جمع‌بندی

دوش و چشم‌شوی ایمنی ISV سری ISV-SEWF / ISV-SEWP یک تجهیز اضطراری برای فراهم‌کردن امکان شست‌وشوی سریع چشم و بدن در محیط‌های دارای ریسک مواجهه با مواد شیمیایی و آلاینده‌ها است.

این مجموعه با بهره‌گیری از قطعاتی مانند Eye Wash Nozzle، Stainless Steel Pipe، Push Handle، Drain Pipe، Ball Valve، Hand Grip، Strainer و Pressure Regulator و قابلیت انتخاب متریال مناسب برای بدنه، برای استفاده در طیف گسترده‌ای از محیط‌های صنعتی و آزمایشگاهی طراحی می شود.

انتخاب صحیح مدل، جنس بدنه، محل نصب، فشار و دبی آب و تجهیزات جانبی باید بر اساس ارزیابی ریسک، شرایط محیطی، مشخصات فنی محصول و استانداردهای قابل اعمال پروژه انجام شود.

ISV؛ راهکاری مهندسی‌شده برای افزایش آمادگی ایمنی در مواجهه با حوادث شیمیایی و اضطراری.
