آژیر فلاشر کانونشنال ZITEX مدل ZI-SS 88

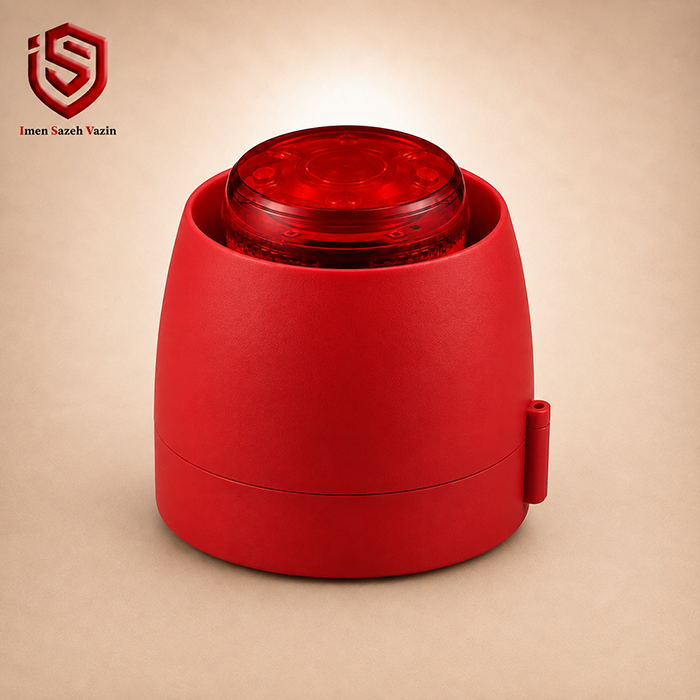

آژیر فلاشر ZITEX ZI-SS 88 یک Conventional Strobe Siren حرفه‌ای برای ایجاد هشدار صوتی و بصری در سیستم‌های اعلام حریق متعارف است. این مدل نسبت به ZI-SS 81 امکانات کنترلی بیشتری دارد و براساس کاتالوگ ZITEX، امکان انتخاب 32 تن صوتی، سه سطح شدت صدا و حالت‌های کاری قابل انتخاب را در اختیار طراح و بهره‌بردار قرار می‌دهد.

ZI-SS 88 با ولتاژ 24±3 ولت کار می‌کند و به 6 عدد LED قرمز برای هشدار بصری مجهز شده است. محدوده فرکانسی 440 تا 2900 هرتز، سطح صدای قابل تنظیم تا حدود 100±5 دسی‌بل در فاصله یک متر، استاندارد EN 54-3، امکان نصب دیواری و سقفی، حفاظت در برابر پلاریته معکوس و فناوری F.A.P از مهم‌ترین مشخصات این محصول هستند.

در طراحی تجهیزات سیستم اعلام حریق کانونشنال انتخاب آژیر باید براساس سطح صدای محیط، تعداد نقاط هشدار، ظرفیت خروجی کنترل پنل، طول کابل و نوع کاربری ساختمان انجام شود. همچنین برای مقایسه مدل‌های مختلف می‌توان آژیرها و تجهیزات هشداردهنده اعلام حریق را از نظر شدت صدا، جریان مصرفی، استاندارد و نوع فلاشر بررسی کرد.

آژیر فلاشر ZI-SS 88 چیست؟

آژیر فلاشر ZITEX ZI-SS 88 یک تجهیز اعلام هشدار است و وظیفه تشخیص حریق را بر عهده ندارد. زمانی که کنترل پنل سیستم اعلام حریق وضعیت Alarm را تشخیص دهد، مدار مربوط به تجهیزات هشداردهنده فعال می‌شود و ZI-SS 88 از طریق صدا و نور، افراد حاضر در ساختمان را از وضعیت اضطراری مطلع می‌کند.

این محصول دو عملکرد اصلی را در یک تجهیز ترکیب می‌کند:

• هشدار صوتی از طریق Siren
• هشدار بصری از طریق 6 LED قرمز

به همین دلیل، استفاده از آن می‌تواند نسبت به آژیرهای فقط صوتی، پوشش هشدار کامل‌تری ایجاد کند.

جدول مشخصات فنی ZITEX ZI-SS 88

جدول زیر براساس مشخصات درج‌شده در کاتالوگ ارسالی تنظیم شده است:

نکته فنی: مقادیر جریان Low، Medium و High در جدول بالا عیناً مطابق ترتیب درج‌شده در کاتالوگ آورده شده‌اند و بدون سند تکمیلی اصلاح یا جابه‌جا نشده‌اند.

32 تن صوتی قابل انتخاب

یکی از مهم‌ترین تفاوت‌های ZI-SS 88 با مدل ساده‌تر ZI-SS 81، امکان انتخاب 32 Tone مختلف است.

Selectable Tone به طراح یا تکنسین اجازه می‌دهد نوع صدای هشدار را متناسب با نیاز سیستم و سناریوی پروژه انتخاب کند.

این قابلیت به‌خصوص در ساختمان‌هایی که چند نوع Alarm یا هشدار صوتی مختلف وجود دارد مفید است؛ زیرا می‌توان صدای سیستم اعلام حریق را از سایر هشدارهای موجود متمایز کرد.

البته نوع Tone نهایی باید براساس طراحی، دستورالعمل سیستم و الزامات پروژه انتخاب شود.

سه سطح شدت صدا

ZI-SS 88 دارای سه Sound Level است:

قابلیت تنظیم شدت صدا یکی از مزایای مهم این محصول محسوب می‌شود.

برای مثال، فضایی کوچک و کم‌صدا ممکن است به همان شدت صوتی موردنیاز یک سالن بزرگ یا محیط دارای نویز پس‌زمینه نیاز نداشته باشد.

با این حال، انتخاب سطح صدا نباید صرفاً براساس سلیقه انجام شود. سطح فشار صوت موردنیاز در نقاط مختلف ساختمان باید در طراحی سیستم مشخص شود.

سطح صدای High Mode تا حدود 100±5 دسی‌بل

در High Mode، متوسط Sound Level طبق کاتالوگ حدود:

100 ± 5 dB در فاصله یک متر

است.

این مقدار برای خود تجهیز در فاصله یک متری اعلام شده است.

شدت صدایی که در نقطه دیگری از ساختمان شنیده می‌شود تحت تأثیر فاصله، دیوار، در، مصالح، پلان ساختمان و نویز محیط قرار دارد. بنابراین نمی‌توان صرفاً با مشخصات یک آژیر، تعداد موردنیاز پروژه را تعیین کرد.

6 LED قرمز برای هشدار بصری

ZI-SS 88 به 6 عدد Red LED مجهز شده است.

این LEDها بخش Strobe محصول را تشکیل می‌دهند و هنگام Alarm هشدار دیداری ایجاد می‌کنند.

وجود هشدار بصری در کنار صوت مزیت مهمی دارد؛ زیرا ممکن است در بعضی شرایط صدای آژیر به‌وضوح قابل شنیدن نباشد.

بنابراین Strobe می‌تواند اطلاع‌رسانی صوتی را تکمیل کند.

محدوده فرکانسی گسترده 440 تا 2900 هرتز

Frequency Range این محصول:

440Hz تا 2900Hz

اعلام شده است.

این محدوده نسبت به ZI-SS 81 که 800 تا 970 هرتز دارد بسیار گسترده‌تر است و با قابلیت انتخاب 32 Tone ارتباط دارد.

تنوع فرکانسی امکان تولید الگوهای صوتی مختلف را برای هشدار فراهم می‌کند.

قابلیت Selectable Working Modes

در فهرست ویژگی‌های ZI-SS 88، عبارت Selectable Working Modes نیز درج شده است.

این قابلیت نشان می‌دهد محصول امکان انتخاب نوع عملکرد هشدار را متناسب با تنظیمات سیستم دارد.

با این حال، جدول همین صفحه جزئیات کامل منطق هر Working Mode را ارائه نمی‌کند. بنابراین بهتر است برای تعیین حالت‌های دقیق و نحوه سیم‌بندی، Manual رسمی مدل استفاده شود.

این نکته برای صفحه محصول اهمیت دارد؛ زیرا نباید جزئیاتی که در کاتالوگ تأیید نشده‌اند از روی حدس به محصول نسبت داده شوند.

استاندارد EN 54-3

آژیر فلاشر ZITEX ZI-SS 88 براساس EN 54-3 معرفی شده است.

این استاندارد با تجهیزات هشداردهنده صوتی سیستم‌های اعلام حریق ارتباط دارد.

در پروژه‌هایی که استاندارد و مدارک محصول اهمیت دارند، بهتر است علاوه بر مشخصات درج‌شده در کاتالوگ، Certificate مربوط به همان مدل و سری تولید نیز برای Technical Submittal بررسی شود.

ولتاژ کاری 24±3 ولت

Operating Voltage این آژیر برابر:

24 ± 3 V

است.

در زمان طراحی مدار Sounder، ولتاژ خروجی کنترل پنل باید با محدوده کاری آژیر مطابقت داشته باشد.

همچنین افت ولتاژ کابل در مسیرهای طولانی اهمیت زیادی دارد.

اگر ولتاژ انتهای خط از محدوده مجاز تجهیز خارج شود، عملکرد صحیح آژیر و Strobe می‌تواند تحت تأثیر قرار گیرد.

بررسی جریان مصرفی در طراحی مدار

کاتالوگ برای سطوح مختلف صدا مقادیر متفاوتی از Alarm Current را ارائه می‌کند.

این پارامتر هنگام تعیین تعداد آژیرهای قابل اتصال به یک خروجی کنترل پنل بسیار مهم است.

طراح باید مجموع جریان تمام تجهیزات هشداردهنده روی مدار را محاسبه کند و آن را با ظرفیت خروجی Sounder Circuit کنترل پنل مقایسه کند.

به همین دلیل، انتخاب ZI-SS 88 فقط براساس شدت صدا یا ظاهر آن کافی نیست.

جریان حالت عادی صفر آمپر

Static Current در 24V DC برابر:

0 A

درج شده است.

این مقدار مربوط به وضعیت بدون فعال‌بودن Alarm است.

هنگام فعال‌شدن سیستم، مصرف جریان براساس سطح عملکرد دستگاه تغییر می‌کند.

نصب روی دیوار و سقف

یکی دیگر از مزایای ZI-SS 88 قابلیت:

Ceiling & Wall Mount

است.

بنابراین محصول را می‌توان مطابق طراحی روی دیوار یا سقف نصب کرد.

این انعطاف باعث می‌شود طراح بتواند محل مناسب‌تری برای پوشش صوتی و دیداری انتخاب کند.

با این حال، جهت نصب باید مطابق Manual سازنده اجرا شود.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection نیز در ویژگی‌های محصول دیده می‌شود.

این قابلیت برای حفاظت بیشتر مدار داخلی در برابر اشتباه احتمالی در اتصال مثبت و منفی در نظر گرفته شده است.

وجود این سیستم حفاظتی نباید جایگزین اجرای سیم‌کشی صحیح شود.

فناوری F.A.P

False Alarm Protection Technology یا F.A.P یکی دیگر از ویژگی‌های ZI-SS 88 است.

این فناوری برای کمک به کاهش اثر شرایط ناخواسته و نویز بر عملکرد سیستم معرفی شده است.

پایداری تجهیزات هشداردهنده اهمیت زیادی دارد؛ زیرا Alarm غیرواقعی و تکرارشونده می‌تواند باعث اختلال در بهره‌برداری ساختمان شود.

ترمینال استاندارد برای اتصالات

در کاتالوگ عبارت Standard Terminal for Connections برای این مدل ذکر می شود.

همچنین Sufficient Spacing for Proper Wiring نیز به‌عنوان یکی از قابلیت‌های دستگاه معرفی می شود.

در نتیجه، فضای داخلی و ترمینال محصول برای اجرای منظم‌تر سیم‌کشی طراحی شده‌اند.

این موضوع در مدارهایی که کابل ورودی و خروجی روی یک تجهیز قرار می‌گیرد اهمیت بیشتری دارد.

بدنه ABS مقاوم در برابر حرارت

Material محصول:

Heat Resistant ABS Body

است.

ABS علاوه بر وزن مناسب، امکان ایجاد بدنه مقاوم و دقیق را فراهم می‌کند.

وزن ZI-SS 88 برابر 181 گرم است.

درجه حفاظت IP21C

ZI-SS 88 با IP Rating برابر:

IP21C

معرفی می شود.

همچنین Environmental Type آن:

Indoor Use – Type A

است.

بنابراین این مدل برای فضای داخلی طراحی شده است و نباید بدون بررسی فنی به‌عنوان آژیر فلاشر Outdoor معرفی شود.

برای محیط‌های خارجی باید محصولی با درجه حفاظت مناسب شرایط واقعی پروژه انتخاب شود.

محدوده دمای کاری

Operating Temperature دستگاه برابر:

-15°C تا +80°C

است.

رطوبت کاری نیز:

5% تا 95% RH بدون میعان

اعلام شده است.

وجود محدوده دمایی وسیع به معنی قابل استفاده بودن دستگاه در هر محیطی نیست؛ زیرا IP Rating و Environmental Type نیز باید هم‌زمان بررسی شوند.

ابعاد و وزن

ابعاد درج‌شده برای ZI-SS 88:

93 × 85 mm

و وزن:

181 g

است.

این مدل طراحی تقریباً استوانه‌ای دارد و از نظر فرم ظاهری کاملاً با ZI-SS 81 متفاوت است.

این تفاوت ظاهری برای تفکیک دو محصول در فروشگاه اینترنتی نیز مفید است.

مقایسه ZI-SS 88 و ZI-SS 81

یکی از بخش‌های مهم برای افزایش ارزش محتوای صفحه، مقایسه این دو مدل است؛ زیرا هر دو در یک صفحه از کاتالوگ قرار دارند.

در نتیجه، ZI-SS 88 از نظر تنظیم Tone و سطح صدا انعطاف‌پذیری بیشتری دارد؛ در حالی که ZI-SS 81 ساختار ساده‌تر و وزن کمتری دارد.

تفاوت آژیر فلاشر با آژیر ساده

Sounder فقط هشدار صوتی ایجاد می‌کند، اما Strobe Siren علاوه بر صدا دارای هشدار نور نیز هست.

ZI-SS 88 با استفاده از 6 LED قرمز، هر دو عملکرد را در یک محصول ارائه می‌دهد.

این ویژگی می‌تواند تعداد تجهیزات جداگانه موردنیاز برای ایجاد هشدار صوتی و دیداری را کاهش دهد، البته تصمیم نهایی باید بر مبنای طراحی پروژه باشد.

چه زمانی ZI-SS 88 انتخاب مناسبی است؟

ZI-SS 88 زمانی ارزش بیشتری دارد که پروژه به یکی یا چند مورد زیر نیاز داشته باشد:

• قابلیت انتخاب Toneهای مختلف
• تنظیم شدت Sound Level
• هشدار صوتی و بصری هم‌زمان
• نصب سقفی یا دیواری
• سیستم Conventional
• تجهیز Indoor Type A
• امکان تنظیم عملکرد متناسب با سناریوی پروژه

در پروژه‌ای ساده که فقط به یک هشدار ثابت نیاز دارد، مدل ساده‌تری مانند ZI-SS 81 نیز ممکن است براساس طراحی کافی باشد.

نکات طراحی مدار آژیر

برای انتخاب تعداد ZI-SS 88 روی هر خروجی باید موارد زیر بررسی شوند:

ظرفیت جریان خروجی کنترل پنل، سطح صدای انتخاب‌شده، جریان مصرفی دستگاه، طول کابل، سطح مقطع کابل و افت ولتاژ.

همچنین باید مجموع تمام تجهیزات موجود روی مدار بررسی شود.

اتصال تعداد زیاد آژیر بدون محاسبه Electrical Load می‌تواند باعث افت عملکرد مدار شود.

جدول قابلیت‌های ZI-SS 88

4 ویژگی برجسته ZI-SS 88

سوالات متداول ZI-SS 88

ZI-SS 88 چه نوع محصولی است؟

یک Conventional Strobe Siren یا آژیر فلاشر کانونشنال است.

چند Tone دارد؟

کاتالوگ 32 Selectable Tones را برای این مدل ذکر می‌کند.

چند سطح صدا دارد؟

سه سطح Low، Medium و High.

حداکثر سطح صدا چقدر است؟

در High Mode حدود 100±5dB در فاصله یک متر.

چند LED دارد؟

6 عدد LED قرمز.

محدوده فرکانس چیست؟

440 تا 2900Hz.

ولتاژ کاری چیست؟

24±3V.

استاندارد محصول چیست؟

EN 54-3.

آیا روی سقف نصب می‌شود؟

بله. Ceiling & Wall Mount برای آن ذکر می شود.

آیا برای فضای باز است؟

خیر؛ Environmental Type برابر Indoor Type A است.

درجه حفاظت چیست؟

IP21C.

دمای کاری چقدر است؟

15- تا 80+ درجه سانتی‌گراد.

وزن دستگاه چقدر است؟

181 گرم.

جمع‌بندی

آژیر فلاشر ZITEX ZI-SS 88 یک تجهیز پیشرفته‌تر در خانواده Strobe Sirenهای کانونشنال ZITEX است. مهم‌ترین مزیت این مدل امکان انتخاب 32 Tone، سه Sound Level و Working Mode قابل تنظیم است.

ZI-SS 88 به 6 LED قرمز مجهز شده و در High Mode سطح صدایی حدود 100±5dB در فاصله یک متر ایجاد می‌کند. محدوده فرکانسی آن 440 تا 2900Hz است و با ولتاژ 24±3V کار می‌کند.

استاندارد EN 54-3، قابلیت نصب دیواری و سقفی، Reverse Polarity Protection، فناوری F.A.P، ترمینال استاندارد و بدنه ABS مقاوم در برابر حرارت از دیگر ویژگی‌های این محصول هستند.

با توجه به قابلیت تنظیم Tone و شدت صدا، ZI-SS 88 نسبت به ZI-SS 81 انعطاف بیشتری برای پروژه‌هایی دارد که به تنظیم دقیق‌تر هشدار صوتی نیاز دارند.
