شستی اعلام حریق کانونشنال ZITEX مدل ZI-CP 86

شستی اعلام حریق کانونشنال ZITEX مدل ZI-CP 86 یک Manual Call Point شکستنی برای فعال‌سازی دستی سیستم اعلام حریق است. این مدل برای نصب در فضاهای داخلی طراحی شده و مهم‌ترین تفاوت آن با مدل ZI-CP 85، وجود کاور محافظ شفاف روی بخش Break Glass است. این کاور احتمال فعال‌شدن ناخواسته شستی در اثر برخورد، ضربه یا تماس اتفاقی را کاهش می‌دهد. ZITEX این مدل را با کلاس Unresettable، استاندارد EN 54-11 و استاندارد ملی ISIRI 6174 معرفی می‌کند.

ZI-CP 86 در محدوده ولتاژ 12 تا 32 ولت DC کار می‌کند و در حالت عادی جریان آن 0 آمپر است. هنگام فعال شدن Alarm نیز جریان 50mA در ولتاژ 24V DC برای آن در کاتالوگ درج شده است. مقاومت آلارم 1kΩ، درجه حفاظت IP40، محدوده دمای کاری 15- تا 80+ درجه سانتی‌گراد و بدنه ABS مقاوم در برابر حرارت از دیگر مشخصات این شستی هستند.

برای طراحی کامل یک سیستم اعلام حریق کانونشنال باید شستی، دتکتورها، کنترل پنل، آژیرها و مدارهای Zone به‌صورت یک مجموعه هماهنگ انتخاب شوند. همچنین هنگام بررسی تجهیزات اعلام حریق و لوازم جانبی سیستم بهتر است ولتاژ کاری، استاندارد، IP Rating و نوع سیستم هر تجهیز با مشخصات پروژه تطبیق داده شود.

شستی ZI-CP 86 چیست؟

ZI-CP 86 یک شستی اعلام حریق متعارف یا Conventional Manual Call Point است. کاربر در صورت مشاهده حریق می‌تواند شستی را فعال کند و از این طریق Alarm را پیش از واکنش خودکار دتکتورها به کنترل پنل منتقل کند.

این مدل از نوع Break Glass و Unresettable است. در نتیجه، برخلاف شستی Resettable مدل ZI-CP 95، بخش فعال‌کننده آن براساس مکانیزم شکستنی عمل می‌کند.

البته ZITEX یک Test Key نیز برای محصول در نظر گرفته است تا تکنسین بتواند عملکرد شستی را در تست‌های دوره‌ای بدون باز و بسته کردن کامل تجهیز بررسی کند.

مهم‌ترین تفاوت ZI-CP 86 با شستی‌های معمولی

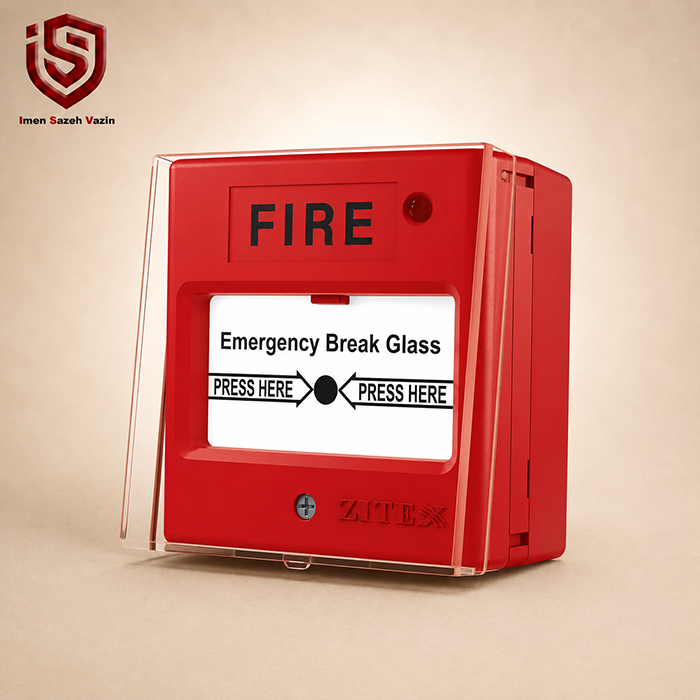

ویژگی شاخص این مدل، Glass Protective Cover است.

یک کاور شفاف روی بخش جلویی Manual Call Point قرار می‌گیرد و مانع برخورد مستقیم و غیرضروری با بخش Break Glass می‌شود. بنابراین احتمال فعال‌شدن تصادفی شستی در فضاهای پرتردد کاهش پیدا می‌کند.

خود ZITEX نیز ZI-CP 86 را به‌طور مشخص به‌عنوان مدل دارای Glass Protective Cover معرفی می‌کند.

این تفاوت باعث می‌شود ZI-CP 86 برای پروژه‌هایی که خطر ضربه یا تماس اتفاقی با شستی بیشتر است، گزینه قابل توجهی باشد.

جدول مشخصات فنی ZITEX ZI-CP 86

مشخصات بالا با جدول فنی صفحه رسمی ZI-CP 86 و کاتالوگ فعلی ZITEX تطابق دارند.

استاندارد EN 54-11 در ZI-CP 86

یکی از نقاط مهم در انتخاب Manual Call Point، استاندارد طراحی آن است.

برای ZI-CP 86 استاندارد:

EN 54-11

درج شده است.

EN 54-11 به شستی‌های دستی سیستم اعلام حریق مربوط می‌شود. علاوه بر آن، ZITEX استاندارد ملی ISIRI 6174 را نیز برای این مدل اعلام کرده است.

بنابراین هنگام تهیه مدارک فنی پروژه می‌توان این استانداردها را در بخش مشخصات محصول ذکر کرد. البته در پروژه‌هایی که ارائه Certificate الزامی است، باید اصل مدارک تأییدیه همان مدل نیز بررسی شود.

ولتاژ کاری 12 تا 32 ولت DC

Operating Voltage این شستی برابر:

12–32V DC

است.

این محدوده باعث می‌شود محصول با بسیاری از سیستم‌های Conventional متناسب با مشخصات سازنده قابل بررسی باشد.

با این حال، ولتاژ شستی باید حتماً با مشخصات مدار Zone کنترل پنل تطبیق داده شود.

جریان حالت عادی صفر آمپر

طبق جدول فنی، Static Current در ولتاژ 24V DC برابر:

0 A

اعلام شده است.

در حالت Alarm جریان دستگاه:

50mA

است.

این اطلاعات هنگام محاسبات طراحی Zone و بررسی بار تجهیزات اهمیت دارند.

مقاومت Alarm برابر 1kΩ

Alarm Resistance محصول برابر:

1kΩ

است.

این مقدار باید هنگام طراحی و سیم‌بندی با ساختار کنترل پنل و مدار Zone هماهنگ باشد.

استفاده از مقدار اشتباه مقاومت یا اتصال غیراستاندارد می‌تواند باعث ایجاد Fault یا رفتار نامناسب مدار شود.

ترمینال 4 راهه و نصب استاندارد کابل‌ها

Connection Type شستی ZI-CP 86 برابر:

4-Way Terminal Block

اعلام شده است.

همچنین ZITEX به Plug Socket Terminal و فضای کافی برای ورود و خروج سیم‌ها اشاره می‌کند. این طراحی کمک می‌کند نصاب کابل‌های ورودی و خروجی Zone را با نظم بیشتری در پشت شستی قرار دهد.

سطح مقطع رسانای Terminal نیز:

1.5mm²

اعلام شده است.

سیستم فرمان میکروسوئیچ

براساس توضیحات رسمی ZITEX، سیستم فرمان ZI-CP 86 از نوع Microswitch است.

سازنده همچنین اعلام می‌کند قطعات فلزی برای محافظت بهتر در برابر زنگ‌زدگی Chrome Plating شده‌اند.

میکروسوئیچ بخش اصلی انتقال وضعیت فعال‌شدن مکانیکی شستی به مدار الکتریکی سیستم است.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection یکی دیگر از ویژگی‌های ZI-CP 86 است.

این قابلیت برای کاهش احتمال آسیب به محصول در صورت اتصال اشتباه پلاریته طراحی شده است.

با وجود این قابلیت، سیم‌کشی همچنان باید مطابق نقشه سازنده و طراحی سیستم انجام شود.

فناوری F.A.P برای کاهش هشدارهای کاذب

ZI-CP 86 به فناوری False Alarm Protection یا F.A.P مجهز معرفی شده است.

ZITEX این فناوری را در فهرست قابلیت‌های تخصصی محصول قرار داده است.

هدف F.A.P کمک به پایداری عملکرد سیستم و کاهش شرایطی است که می‌توانند منجر به Alarm غیرواقعی شوند.

البته کاهش هشدار کاذب فقط به خود تجهیز وابسته نیست؛ نصب صحیح، کیفیت سیم‌کشی، وضعیت کابل‌ها و نگهداری سیستم نیز اهمیت زیادی دارند.

کاور محافظ شفاف چه کاربردی دارد؟

در بسیاری از پروژه‌ها، شستی روی مسیرهای خروج، راهروها و نقاط در دسترس افراد نصب می‌شود.

بنابراین امکان دارد برخورد اشیا، دست یا تجهیزات باعث تماس ناخواسته با Manual Call Point شود.

کاور محافظ ZI-CP 86 یک مانع فیزیکی اضافه در جلوی قسمت فعال‌کننده ایجاد می‌کند.

در نتیجه برای فعال کردن شستی، ابتدا باید کاور کنار زده شود. همین مرحله ساده احتمال Alarm ناخواسته را کاهش می‌دهد.

قابلیت Test Key

یکی از امکانات مفید ZI-CP 86، Test Key است.

ZITEX اعلام می‌کند از این کلید می‌توان برای بررسی عملکرد شستی و اجرای آزمون‌های دوره‌ای استفاده کرد.

وجود Test Key اهمیت زیادی دارد؛ زیرا Manual Call Point باید در برنامه سرویس و نگهداری سیستم آزمایش شود.

بنابراین تکنسین مجبور نیست برای هر تست، مکانیزم شستی را به شکل غیرضروری دستکاری کند.

جنس بدنه ABS مقاوم در برابر حرارت

بدنه محصول از Heat Resistant ABS ساخته شده است.

ZITEX در توضیحات رسمی خود به مقاومت بدنه در برابر ضربه، لرزش و شرایط کاری اشاره می‌کند.

جنس بدنه برای تجهیزات سیستم اعلام حریق اهمیت دارد، زیرا شستی باید در طول دوره بهره‌برداری در محل نصب باقی بماند و عملکرد مکانیکی خود را حفظ کند.

محدوده دمای کاری گسترده

Operating Temperature محصول:

-15°C تا +80°C

است.

Operating Humidity نیز:

5% تا 95% RH

در حالت Non-condensing اعلام شده است.

با این حال، این مدل براساس مشخصات سازنده برای Indoor Use طراحی شده است.

درجه حفاظت IP40

IP Rating شستی ZI-CP 86 برابر:

IP40

است.

بنابراین نباید این مدل را بدون بررسی فنی برای محیط‌های Outdoor یا محیط‌هایی که در معرض آب و رطوبت مستقیم قرار دارند انتخاب کرد.

برای چنین پروژه‌هایی باید شستی با درجه حفاظت مناسب‌تر بررسی شود.

امکان نصب روکار و توکار

Mounting در جدول فنی به‌صورت:

Flush & Wall

درج شده است.

در نتیجه طراح و نصاب می‌توانند متناسب با شرایط معماری پروژه، روش نصب مناسب را انتخاب کنند.

این ویژگی می‌تواند در پروژه‌هایی که ظاهر نهایی تجهیزات اهمیت دارد مفید باشد.

ابعاد و وزن ZI-CP 86

ابعاد محصول برابر:

87 × 87 × 53 mm

و وزن آن:

165 g

است.

ابعاد تقریباً مربعی قسمت جلو باعث می‌شود شستی ظاهر جمع‌وجوری روی دیوار داشته باشد.

عمق 53 میلی‌متری این مدل کمی بیشتر از ZI-CP 85 است که بخشی از این تفاوت به ساختار و کاور محافظ مرتبط است.

مقایسه ZI-CP 86 و ZI-CP 85

این دو مدل در یک صفحه از کاتالوگ معرفی شده‌اند و مشخصات فنی بسیار نزدیکی دارند.

بنابراین مهم‌ترین تفاوت کاربردی ZI-CP 86 وجود Glass Protective Cover است. کاتالوگ نیز این ویژگی را مشخصاً برای مدل CP 86 ذکر می‌کند.

تفاوت ZI-CP 86 با ZI-CP 95

ZI-CP 86 و ZI-CP 95 از نظر مکانیزم فعال‌سازی تفاوت مهمی دارند.

ZI-CP 86:

Unresettable / Break Glass

است.

در مقابل ZI-CP 95:

Resettable

است.

بنابراین در ZI-CP 95 پس از فعال‌شدن می‌توان مکانیزم را با کلید مخصوص به وضعیت اولیه بازگرداند، اما ZI-CP 86 در گروه شستی‌های شکستنی قرار می‌گیرد.

این تفاوت باید هنگام انتخاب محصول متناسب با سیاست نگهداری پروژه در نظر گرفته شود.

شستی دستی چه نقشی در سیستم اعلام حریق دارد؟

دتکتورهای دود و حرارت برای تشخیص خودکار حریق استفاده می‌شوند. اما ممکن است یک فرد قبل از فعال‌شدن Detector، حریق را مشاهده کند.

Manual Call Point امکان اعلام فوری و دستی حریق را فراهم می‌کند.

بنابراین شستی و Detector دو تجهیز جایگزین یکدیگر نیستند. بلکه هر دو بخشی از یک سیستم کامل اعلام حریق هستند.

کاربردهای ZI-CP 86

ZI-CP 86 برای محیط‌های Indoor طراحی شده است و می‌تواند در پروژه‌های متعارف اداری، تجاری، خدماتی، آموزشی و سایر ساختمان‌هایی که سیستم Conventional دارند بررسی شود.

وجود کاور محافظ باعث می‌شود این مدل به‌خصوص در نقاط پرتردد که احتمال برخورد تصادفی بیشتر است مزیت بیشتری داشته باشد.

با این حال، محل دقیق و ارتفاع نصب باید براساس نقشه، استاندارد پروژه و ضوابط طراحی تعیین شود.

جدول مزایا و قابلیت‌های ZI-CP 86

4 ویژگی اصلی ZI-CP 86

سوالات متداول درباره ZI-CP 86

ZI-CP 86 چه نوع شستی است؟

یک Conventional Manual Call Point شکستنی و از نوع Unresettable است.

تفاوت آن با ZI-CP 85 چیست؟

ZI-CP 86 دارای Glass Protective Cover است، در حالی که CP 85 این کاور را ندارد.

استاندارد محصول چیست؟

EN 54-11 و ISIRI 6174.

ولتاژ کاری چقدر است؟

12 تا 32 ولت DC.

جریان Alarm چقدر است؟

50mA در 24V DC.

مقاومت Alarm چقدر است؟

1kΩ.

آیا Test Key دارد؟

بله.

آیا قابل Reset است؟

کلاس محصول Unresettable اعلام شده است.

آیا برای فضای بیرونی مناسب است؟

خیر؛ سازنده آن را برای Indoor Use معرفی کرده است.

درجه حفاظت چیست؟

IP40.

آیا قابلیت نصب توکار دارد؟

بله. Flush & Wall Mount برای آن درج شده است.

ابعاد دستگاه چقدر است؟

87×87×53 میلی‌متر.

وزن دستگاه چقدر است؟

165 گرم.

جمع‌بندی

شستی اعلام حریق کانونشنال ZITEX مدل ZI-CP 86 یک Manual Call Point شکستنی برای سیستم‌های متعارف است که با کاور محافظ شفاف عرضه می‌شود. این کاور مهم‌ترین تفاوت آن با ZI-CP 85 محسوب می‌شود و به کاهش فعال‌شدن اتفاقی شستی کمک می‌کند.

استانداردهای EN 54-11 و ISIRI 6174، ولتاژ کاری 12 تا 32V DC، جریان Alarm برابر 50mA، مقاومت 1kΩ، Test Key، Reverse Polarity Protection، ترمینال 4 راهه و فناوری F.A.P از مهم‌ترین مشخصات این مدل هستند.

ابعاد ZI-CP 86 برابر 87×87×53 میلی‌متر و وزن آن 165 گرم است. دستگاه با درجه حفاظت IP40 برای استفاده Indoor و نصب روکار یا توکار طراحی شده است.
