شستی اعلام حریق کانونشنال ZITEX مدل ZI-CP 95

شستی اعلام حریق کانونشنال ZITEX مدل ZI-CP 95 یک Manual Call Point قابل برگشت یا Resettable برای اعلام دستی حریق در سیستم‌های اعلام حریق متعارف است. این محصول به‌جای شیشه شکستنی یک مکانیزم برگشت‌پذیر دارد؛ بنابراین پس از فعال‌سازی می‌توان آن را با کلید مخصوص به وضعیت اولیه بازگرداند و برای استفاده مجدد آماده کرد.

طبق کاتالوگ ۱۴۰۴ ZITEX، شستی ZI-CP 95 با استانداردهای EN 54-11 و ISIRI 6174 طراحی می شود ، در محدوده 12 تا 32 ولت DC کار می‌کند و در حالت Alarm جریان 50mA در ولتاژ 24V DC دارد. مقاومت Alarm نیز در نسخه فعلی کاتالوگ 1kΩ اعلام می شود.

بدنه ABS مقاوم در برابر حرارت، ترمینال سوکتی جداشونده، کلید Test & Reset، حفاظت در برابر پلاریته معکوس، فناوری F.A.P و فضای مناسب برای سیم‌کشی Zone از مهم‌ترین ویژگی‌های این شستی هستند. برای شناخت بهتر ساختار سیستم‌ها و تجهیزات اعلام حریق کانونشنال می‌توان شستی را در کنار کنترل پنل، دتکتورها و تجهیزات هشداردهنده بررسی کرد.

شستی ZI-CP 95 چیست؟

ZI-CP 95 یک Conventional Manual Call Point است که برای فعال‌سازی دستی Alarm توسط افراد حاضر در ساختمان طراحی می شود.

هنگامی که فرد حریق را مشاهده می‌کند، می‌تواند شستی را فعال کند تا وضعیت Alarm به مدار Zone و در ادامه به کنترل پنل منتقل شود.

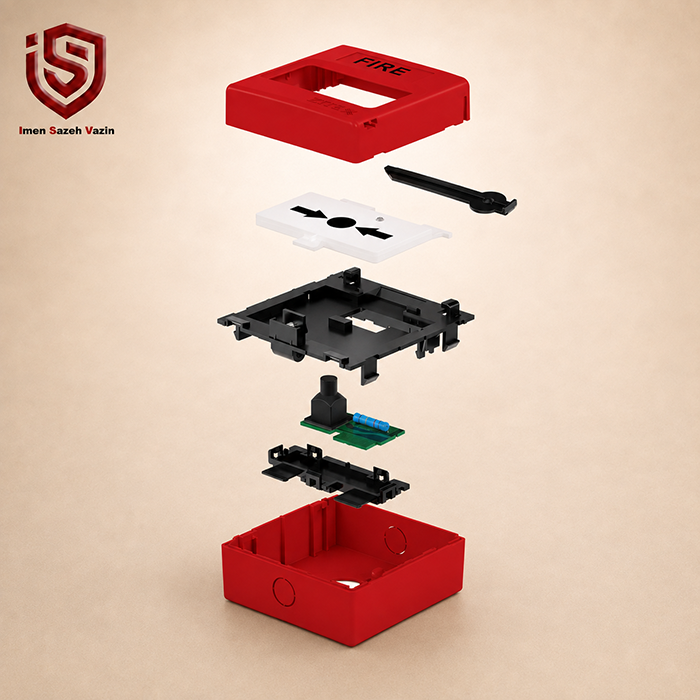

تفاوت اصلی این مدل با شستی‌های شیشه‌شکن سنتی، Resettable بودن مکانیزم آن است. ZITEX توضیح می‌دهد که در این محصول یک قطعه پلاستیکی صلب همراه با مکانیزم فنری، وضعیت شکستن شیشه را شبیه‌سازی می‌کند. پس از فعال شدن نیز یک بخش زردرنگ در قسمت بالای کاور ظاهر می‌شود و فعال بودن شستی را نشان می‌دهد. سپس با Test Key می‌توان دستگاه را بدون تعویض قطعه به حالت اولیه بازگرداند.

جدول مشخصات فنی ZITEX ZI-CP 95

این مقادیر با کاتالوگ فعلی ZITEX و صفحه رسمی محصول مطابقت دارند.

مکانیزم Resettable؛ بدون نیاز به شکستن شیشه

یکی از مهم‌ترین مزیت‌های ZI-CP 95، مکانیزم قابل برگشت آن است.

در شستی‌های شکستنی سنتی، پس از فعال‌سازی ممکن است لازم باشد شیشه یا المان شکستنی تعویض شود. اما در ZI-CP 95 مکانیزم فنری و قطعه قابل برگشت این فرآیند را شبیه‌سازی می‌کنند.

پس از فعال شدن شستی، وضعیت فعال به‌صورت بصری نیز قابل تشخیص است. سپس تکنسین با استفاده از Test Key می‌تواند شستی را Reset کند.

این ویژگی به‌خصوص در تست‌های دوره‌ای اهمیت دارد؛ زیرا شستی را می‌توان بدون مصرف قطعه یکبارمصرف تست و مجدداً آماده بهره‌برداری کرد.

کلید Test & Reset

ZITEX برای این مدل یک Test Key در نظر می گیرد.

با استفاده از کلید مخصوص می‌توان بازدید و آزمایش دوره‌ای شستی را بدون باز و بسته کردن کامل بدنه انجام داد. همین کلید برای بازگرداندن مکانیزم فعال‌شده نیز کاربرد دارد.

این قابلیت فرآیند Commissioning و سرویس دوره‌ای سیستم را ساده‌تر می‌کند.

در سیستم اعلام حریق، شستی نباید صرفاً روی دیوار نصب شود و تا زمان حادثه رها شود. تست عملکرد Manual Call Point باید بخشی از برنامه نگهداری دوره‌ای سیستم باشد.

استاندارد EN 54-11

استاندارد EN 54-11 مربوط به Manual Call Pointهای سیستم اعلام حریق است و ZITEX این استاندارد را برای ZI-CP 95 در مشخصات طراحی درج کرده است.

همچنین استاندارد ملی ایران ISIRI 6174 نیز برای این مدل اعلام شد.

برای پروژه‌هایی که ارائه مدارک تأییدیه اهمیت دارد، بهتر است علاوه بر کاتالوگ، Certificateهای مربوط به مدل نیز براساس الزامات کارفرما یا مرجع تأیید بررسی شوند.

ولتاژ کاری 12 تا 32 ولت DC

ZI-CP 95 در محدوده:

12–32V DC

کار می‌کند.

این محدوده با مشخصات کنترل پنل و مدار Zone پروژه مورد تطبیق قرار می گیرد.

در حالت Normal نیز جریان درج‌شده در جدول کاتالوگ برابر 0A است، در حالی که هنگام Alarm و در ولتاژ 24V DC، جریان 50mA اعلام شده است.

مقاومت Alarm برابر 1kΩ

در کاتالوگ ۱۴۰۴ و صفحه رسمی فعلی محصول، Alarm Resistance این مدل برابر:

1kΩ

اعلام شده است.

این نکته مهم است؛ زیرا برخی کاتالوگ‌های قدیمی‌تر ZITEX مقدار 470Ω را نشان می‌دهند. برای صفحه محصول فعلی بهتر است مقدار 1kΩ مطابق نسخه جدید کاتالوگ مبنا قرار گیرد.

بنابراین اگر تجهیز موجود در پروژه از سری تولید قدیمی باشد، بهتر است مشخصات همان محصول و دیتاشیت همراه آن نیز کنترل شود.

ترمینال سوکتی جداشونده

ZI-CP 95 دارای Plug Socket Terminal یا ترمینال سوکتی جداشونده است.

ZITEX این ویژگی را با هدف اجرای راحت‌تر و استانداردتر اتصالات معرفی می‌کند.

وجود ترمینال جداشونده می‌تواند هنگام نصب و تعمیر مزیت مهمی باشد؛ زیرا تکنسین دسترسی ساده‌تری به سیم‌ها و بخش اتصال خواهد داشت.

در کاتالوگ، نوع اتصال نیز به شکل 4-Way Terminal Block درج شده است.

سطح مقطع کابل ترمینال

Installation Terminal Conductor Size در جدول مشخصات:

1.5mm²

اعلام شده است.

این مقدار یکی از پارامترهایی است که نصاب هنگام اجرای سیم‌کشی باید در کنار مشخصات کابل پروژه و الزامات سیستم بررسی کند.

فضای مناسب برای سیم‌های Zone

Sufficient Spacing for Proper Wiring یکی دیگر از قابلیت‌های این شستی است.

ZITEX اعلام می‌کند در پشت بدنه فضای کافی برای ورود و خروج سیم‌های Zone در نظر گرفته شده است.

این ویژگی در زمان نصب اهمیت دارد؛ زیرا کمبود فضای داخلی می‌تواند باعث فشار غیرضروری روی کابل و ترمینال شود.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection نیز در فهرست قابلیت‌های ZI-CP 95 قرار دارد.

این مدار برای افزایش حفاظت تجهیز در مقابل اتصال اشتباه پلاریته طراحی شده است.

با این حال، وجود این قابلیت جایگزین اجرای صحیح سیم‌کشی نیست و اتصال باید مطابق نقشه سیستم و دستورالعمل سازنده انجام شود.

فناوری F.A.P

ZI-CP 95 به فناوری False Alarm Protection یا F.A.P مجهز معرفی شده است.

هدف این فناوری کمک به کاهش شرایط ناخواسته‌ای است که می‌توانند باعث Alarm کاذب شوند.

در شستی دستی، مکانیزم مکانیکی و الکتریکی باید بتواند بین شرایط عادی و فعال‌سازی واقعی تمایز پایداری ایجاد کند؛ بنابراین طراحی صحیح مجموعه Contact، مکانیزم Reset و مدار داخلی اهمیت زیادی دارد.

بدنه ABS مقاوم در برابر حرارت

بدنه ZI-CP 95 از ABS قرمز مقاوم در برابر حرارت ساخته شده است.

ZITEX در صفحه رسمی محصول علاوه بر مقاومت حرارتی، به طراحی بدنه با هدف تحمل بهتر ضربه، لرزش و نوسانات نیز اشاره می‌کند.

رنگ قرمز و عبارت FIRE نیز باعث می‌شوند شستی در شرایط اضطراری به‌راحتی قابل تشخیص باشد.

مدار دولایه و پوشش حفاظتی

در توضیحات رسمی ZITEX آمده است که مدار شستی از فایبرگلاس متالیزه دورویه ساخته شده و برای افزایش حفاظت در برابر رطوبت و محیط‌های خورنده، لایه پوششی روی مدار اعمال شده است.

این مشخصه مربوط به ساختار داخلی محصول است و با IP Rating دستگاه تفاوت دارد.

درجه حفاظت IP40

IP Rating مدل ZI-CP 95 برابر:

IP40

است.

بنابراین این مدل براساس کاتالوگ برای Indoor Use طراحی شده است.

اگر پروژه در محیط مرطوب، فضای باز یا محل دارای نیاز حفاظتی بالاتر اجرا می‌شود، نباید صرفاً بر اساس ظاهر مشابه از این مدل استفاده کرد و لازم است IP مناسب پروژه بررسی شود.

مناسب برای فضای داخلی

Functional Environmental Condition در جدول فنی به‌صورت:

Indoor Use

درج شده است.

بنابراین ZI-CP 95 اساساً یک شستی فضای داخلی محسوب می‌شود.

این موضوع باید در صفحه محصول مشخص باشد تا کاربر آن را با مدل‌های Outdoor اشتباه نگیرد.

نوع نصب شستی

در مشخصات کاتالوگ عبارت:

Only Wall

در بخش Mounting دیده می‌شود.

بنابراین این مدل برای نصب دیواری طراحی شده است.

محل دقیق و ارتفاع نصب باید مطابق نقشه اجرایی و ضوابط پروژه تعیین شود؛ کاتالوگ این صفحه ارتفاع نصب مشخصی ارائه نکرده است.

ابعاد و وزن ZI-CP 95

ابعاد شستی:

87 × 87 × 51 mm

و وزن:

110 g

است.

عرض و ارتفاع یکسان 87 میلی‌متری باعث ایجاد فرم تقریباً مربعی در نمای روبه‌رو شده است.

عمق محصول نیز 51 میلی‌متر است.

ساختار عملکرد شستی در سیستم کانونشنال

شستی اعلام حریق ZI-CP 95 یک شستی Conventional است.

بنابراین در یک سیستم متعارف، Manual Call Point به مدار Zone متصل می‌شود و با فعال شدن آن، وضعیت Alarm همان Zone در کنترل پنل ایجاد می‌شود.

این معماری با شستی Addressable تفاوت دارد. در سیستم آدرس‌پذیر، شستی می‌تواند آدرس اختصاصی داشته باشد و پنل محل تجهیز فعال‌شده را دقیق‌تر شناسایی کند.

اگر پروژه به شناسایی تجهیز به تجهیز نیاز دارد، بررسی تجهیزات اعلام حریق آدرس‌پذیر در کنار سیستم کانونشنال به انتخاب معماری مناسب کمک می‌کند.

مقایسه ZI-CP 95 با شستی شکستنی سنتی

مکانیزم Resettable و شبیه‌سازی شکست شیشه بدون استفاده از شیشه واقعی، مستقیماً توسط ZITEX برای ZI-CP 95 توضیح داده شده است.

مقایسه شستی کانونشنال و آدرس‌پذیر

این جدول یک مقایسه معماری است و نه مقایسه ZI-CP 95 با یک مدل خاص دیگر.

کاربردهای شستی ZI-CP 95

این محصول برای نصب در سیستم‌های اعلام حریق کانونشنال و در محیط‌های داخلی طراحی می شود.

بسته به نقشه و استاندارد پروژه در ساختمان‌های اداری، تجاری، مسکونی، آموزشی، درمانی و سایر فضاهای Indoor مورد بررسی قرار می گیرد.

با این حال، تعیین تعداد، محل و ارتفاع نصب شستی باید توسط طراحی سیستم انجام شود.

چرا شستی دستی همچنان ضروری است؟

دتکتورها حریق را براساس دود، حرارت یا سایر نشانه‌ها تشخیص می‌دهند. اما ممکن است یک فرد قبل از فعال شدن آشکارساز، حریق را مشاهده کند.

Manual Call Point به فرد امکان می‌دهد بدون منتظر ماندن برای Detector، سیستم Alarm را به‌صورت دستی فعال کند.

به همین دلیل، شستی و دتکتور جایگزین یکدیگر نیستند؛ بلکه در یک سیستم اعلام حریق کامل نقش‌های مکمل دارند.

برای بررسی مدل‌های مختلف شستی‌ها و تجهیزات اعلام حریق بهتر است کلاس محصول، نوع سیستم، IP Rating و استانداردهای هر مدل با نیاز پروژه تطبیق داده می شوند.

جدول قابلیت‌های ZI-CP 95

نکات مهم هنگام نصب و راه‌اندازی

پیش از نصب باید نوع کنترل پنل، ولتاژ Zone و مشخصات سیم‌کشی بررسی شوند. همچنین اتصال Terminal باید مطابق نقشه رسمی سازنده انجام شود.

پس از نصب، عملکرد شستی با Test Key بررسی شود و سپس دستگاه به حالت Normal بازگردد.

از آنجا که این مدل IP40 و Indoor است، استفاده در محیط‌های نامناسب از نظر رطوبت یا فضای باز بدون بررسی فنی توصیه نمی‌شود.

4 ویژگی برجسته ZI-CP 95

سوالات متداول درباره ZI-CP 95

ZI-CP 95 چیست؟

یک شستی اعلام حریق کانونشنال قابل برگشت یا Resettable Manual Call Point است.

آیا شیشه آن بعد از فعال شدن باید تعویض شود؟

خیر. مکانیزم آن Resettable است و با Test Key به حالت اولیه برمی‌گردد.

آیا کلید تست دارد؟

بله. Test Key جزو لوازم جانبی محصول است.

ولتاژ کاری آن چقدر است؟

12 تا 32V DC.

جریان حالت عادی چقدر است؟

0A در 24V DC طبق جدول کاتالوگ.

جریان Alarm چقدر است؟

50mA در 24V DC.

مقاومت Alarm چقدر است؟

در کاتالوگ ۱۴۰۴ و صفحه فعلی ZITEX برابر 1kΩ است.

استانداردهای محصول چیست؟

EN 54-11 و ISIRI 6174.

درجه حفاظت چیست؟

IP40.

آیا برای فضای بیرونی مناسب است؟

کاتالوگ این مدل را برای Indoor Use معرفی می‌کند.

نوع نصب چیست؟

Wall Mount.

ابعاد دستگاه چقدر است؟

87×87×51 میلی‌متر.

وزن چقدر است؟

110 گرم.

جمع‌بندی

شستی اعلام حریق ZI-CP 95 یک Manual Call Point قابل برگشت برای سیستم‌های Conventional است که با مکانیزم Resettable، نیاز به شکستن و تعویض شیشه پس از هر فعال‌سازی را حذف می‌کند.

استانداردهای EN 54-11 و ISIRI 6174، ولتاژ کاری 12 تا 32V DC، جریان Alarm برابر 50mA، مقاومت Alarm برابر 1kΩ، Test & Reset Key، ترمینال سوکتی، فناوری F.A.P و حفاظت در برابر پلاریته معکوس از مهم‌ترین مشخصات محصول هستند.

ZI-CP 95 با ابعاد 87×87×51 میلی‌متر، وزن 110 گرم و درجه حفاظت IP40 برای استفاده Indoor و نصب دیواری طراحی می شود.
