دتکتور گاز Prosense PE Series ضد انفجار

سنسور کاتالیستی دقیق
مناسب Zone 1 و Zone 2
خروجی استاندارد 4-20mA
. پشتیبانی از چند گاز قابل اشتعال

تضمین کیفیت

مشاوره رایگان

تیم تخصصی

دارای گارانتی

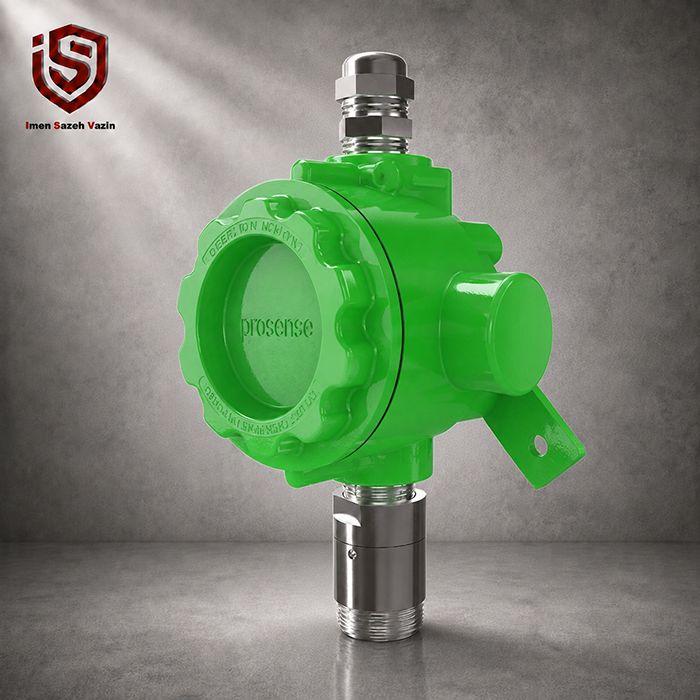

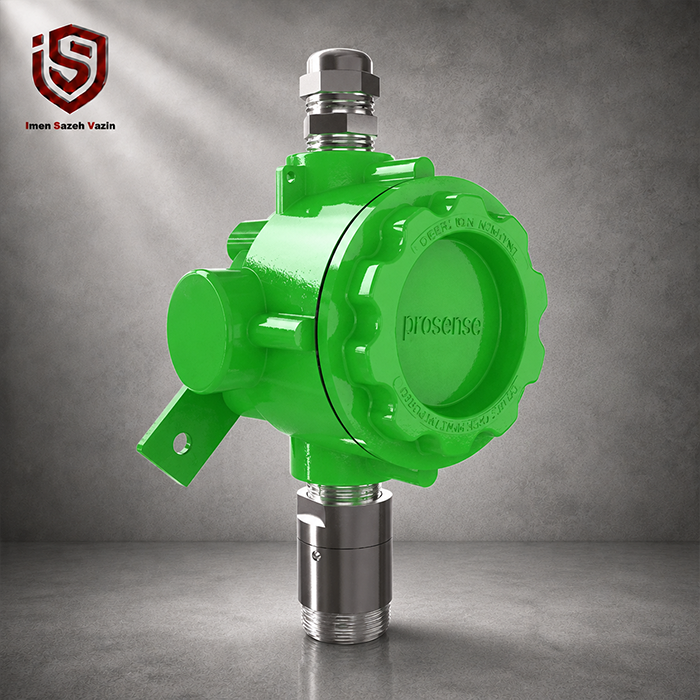

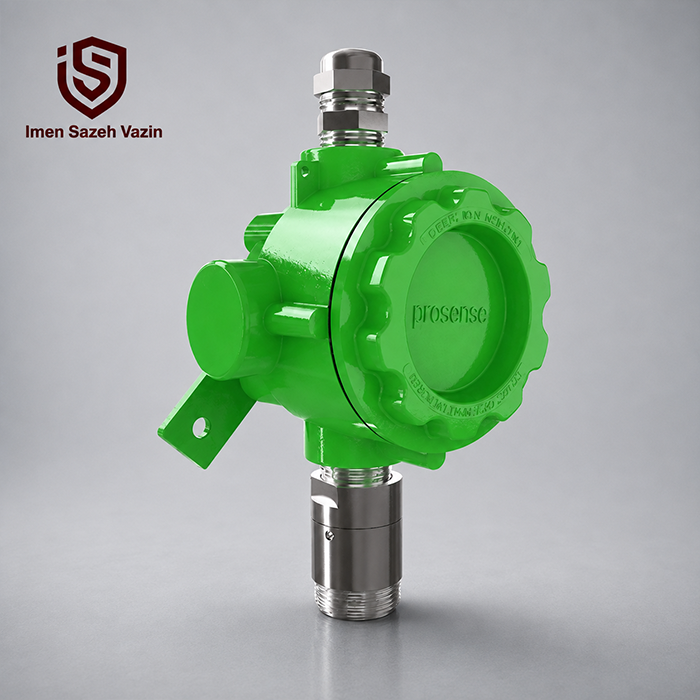

دتکتور گاز Prosense PE Series ضد انفجار

دتکتور گاز Prosense PE Series یک آشکارساز ثابت صنعتی برای تشخیص مداوم گازها و بخارات قابل اشتعال در محیط‌های پرخطر است. Prosense در این سری از سنسور کاتالیستی استفاده کرده و خروجی استاندارد 4-20mA را برای اتصال آسان به کنترل پنل، PLC یا سیستم Fire & Gas در اختیار طراح قرار می‌دهد.

سری PE برای محیط‌های صنعتی مانند صنایع نفت و گاز، تأسیسات LNG و LPG و ایستگاه‌های توزیع گاز طراحی شده است. بدنه ضد انفجار، گواهی‌های ATEX و IECEx، درجه حفاظت IP65 و امکان استفاده در Zone 1 و Zone 2 باعث می‌شوند این خانواده برای بسیاری از پروژه‌های صنعتی مناسب باشد.

دتکتور گاز Prosense PE Series با نسخه‌های مختلف برای LPG، متان، بخار بنزین، n-Butane، پروپان و هیدروژن عرضه می‌شود. همه این نسخه‌ها در دیتاشیت ارسالی محدوده اندازه‌گیری 0 تا 100%LEL دارند.

دتکتور گاز Prosense PE Series چیست؟

Prosense PE Series خانواده‌ای از Fixed Gas Detectorهای صنعتی است که برای تشخیص گازهای قابل اشتعال طراحی شده است.

این دتکتورها به‌صورت ثابت در نقاط مشخص پروژه نصب می‌شوند و غلظت گاز را به‌طور مداوم پایش می‌کنند. اگر غلظت گاز افزایش پیدا کند، خروجی 4-20mA مقدار اندازه‌گیری‌شده را به سیستم کنترلی منتقل می‌کند.

کنترلر سپس می‌تواند بر اساس Cause & Effect پروژه اقداماتی مانند ایجاد Alarm، راه‌اندازی تهویه، قطع تجهیزات یا اجرای Emergency Shutdown را انجام دهد.

برای آشنایی بیشتر با ساختار این سامانه‌ها می‌توانید صفحه سیستم F&G را در سایت ایمن سازه وزین مطالعه کنید.

سنسور کاتالیستی Prosense PE Series

قلب دتکتور گاز Prosense PE Series یک Catalytic Sensor است.

سنسور کاتالیستی یکی از فناوری‌های شناخته‌شده برای اندازه‌گیری گازها و بخارات قابل اشتعال است. این سنسور برای اندازه‌گیری غلظت گاز نسبت به حد پایین انفجار یا LEL کاربرد دارد.

در دیتاشیت PE Series، تمام نسخه‌های مربوط به LPG، متان، بخار بنزین، n-Butane، پروپان و هیدروژن از سنسور کاتالیستی استفاده می‌کنند.

Prosense دقت این سری را ±2 درصد اعلام کرده است. همچنین زمان Warm-up سنسور حدود 60 ثانیه است.

محدوده اندازه‌گیری 0 تا 100%LEL

تمام نسخه‌های گاز درج‌شده در دیتاشیت PE Series محدوده اندازه‌گیری:

0 تا 100%LEL

دارند.

LEL مخفف Lower Explosive Limit یا حد پایین انفجار است. این پارامتر در سیستم‌های تشخیص گاز قابل اشتعال اهمیت زیادی دارد؛ زیرا غلظت گاز را نسبت به حدی که امکان ایجاد مخلوط قابل اشتعال وجود دارد نشان می‌دهد.

بنابراین دتکتور گاز Prosense PE Series به سیستم کنترلی اجازه می‌دهد افزایش غلظت گاز را پیش از رسیدن شرایط به محدوده بحرانی پایش کند.

Set Pointهای هشدار باید بر اساس استاندارد پروژه، نوع فرآیند و فلسفه ایمنی مجموعه تعیین شوند.

گازهای قابل تشخیص در Prosense PE Series

بر اساس جدول صفحه دوم دیتاشیت، خانواده PE شامل مدل‌های زیر است:

گاز	پارت نامبر	سنسور	محدوده
LPG	P-3012PE	Catalytic	0-100%LEL
متان CH4	P-3112PE	Catalytic	0-100%LEL
بخار بنزین	P-3212PE	Catalytic	0-100%LEL
n-Butane	P-3312PE	Catalytic	0-100%LEL
پروپان	P-3412PE	Catalytic	0-100%LEL
هیدروژن H2	P-3612PE	Catalytic	0-100%LEL

بنابراین هنگام سفارش فقط اعلام عبارت PE Series کافی نیست. نوع گاز هدف باید مشخص شود تا پارت نامبر مناسب انتخاب شود.

دتکتور متان P-3112PE

مدل P-3112PE برای تشخیص متان طراحی شده است و غلظت CH4 را در محدوده 0 تا 100%LEL اندازه‌گیری می‌کند.

این نسخه می‌تواند در تأسیسات گاز، ایستگاه‌های توزیع، واحدهای صنعتی و فضاهایی که احتمال نشت متان وجود دارد کاربرد داشته باشد.

در جانمایی دتکتور متان باید ویژگی‌های فیزیکی گاز، مسیرهای احتمالی نشتی، تهویه و ساختار محیط بررسی شوند.

دتکتور LPG مدل P-3012PE

مدل P-3012PE برای پایش LPG در محدوده 0 تا 100%LEL در نظر گرفته شده است.

کاربرد این نسخه می‌تواند شامل تأسیسات LPG، مناطق ذخیره، ایستگاه‌ها و تجهیزات مرتبط با گاز مایع باشد.

جانمایی دتکتور باید بر اساس محل‌های احتمالی نشتی و رفتار گاز در محیط انجام شود.

تشخیص بخار بنزین با P-3212PE

Prosense مدل P-3212PE را برای Petrol Vapour عرضه می‌کند.

این مدل نیز از سنسور کاتالیستی استفاده می‌کند و رنج آن 0 تا 100%LEL است.

بخارهای قابل اشتعال در محیط‌هایی مانند واحدهای ذخیره و انتقال سوخت، Loading Areaها و برخی فرآیندهای نفتی می‌توانند خطر حریق یا انفجار ایجاد کنند.

بنابراین تشخیص سریع افزایش غلظت این بخارات بخش مهمی از سیستم Gas Detection محسوب می‌شود.

تشخیص پروپان، بوتان و هیدروژن

Prosense در این سری مدل‌های جداگانه‌ای برای گازهای مختلف ارائه کرده است.

P-3312PE برای n-Butane، مدل P-3412PE برای Propane و مدل P-3612PE برای Hydrogen در نظر گرفته شده‌اند.

هر سه نسخه محدوده اندازه‌گیری 0 تا 100%LEL دارند.

انتخاب دتکتور باید همیشه بر اساس گاز هدف انجام شود. استفاده از یک پارت نامبر بدون بررسی نوع کالیبراسیون سنسور می‌تواند دقت سیستم را کاهش دهد.

خروجی استاندارد 4-20mA

یکی از ویژگی‌های مهم Prosense PE Series خروجی آنالوگ استاندارد 4-20mA است.

این سیگنال در بسیاری از سیستم‌های ابزار دقیق صنعتی کاربرد دارد. به همین دلیل اتصال دتکتور به تجهیزات مختلف کنترلی ساده‌تر می‌شود.

PLC، DCS یا کنترل پنل Fire & Gas می‌تواند سیگنال دتکتور را دریافت و آن را به مقدار غلظت گاز تبدیل کند.

سپس سیستم بر اساس Alarm Set Pointهای تعریف‌شده فرمان مناسب را اجرا می‌کند.

اگر در پروژه به طراحی کامل سیستم‌های تشخیص و حفاظت نیاز دارید، بخش ت جهیزات و سیستم‌های اعلام و اطفاء حریق ایمن سازه وزین می‌تواند مسیر مرتبط بعدی برای کاربر باشد.

زمان پاسخ کمتر از 15 ثانیه

سرعت تشخیص در سیستم‌های Gas Detection اهمیت زیادی دارد.

Prosense برای PE Series زمان پاسخ:

T90 < 15 sec

را اعلام کرده است.

T90 مدت زمانی است که سنسور برای رسیدن به 90 درصد پاسخ نهایی خود پس از قرارگرفتن در معرض گاز هدف نیاز دارد.

این زمان پاسخ سریع به سیستم اجازه می‌دهد افزایش غلظت گاز را زودتر تشخیص دهد و اقدامات تعریف‌شده در Cause & Effect را اجرا کند.

تغذیه 24VDC

ولتاژ نامی دتکتور گاز Prosense PE Series برابر 24VDC است.

طبق دیتاشیت ارسالی، محدوده تغذیه دستگاه از:

10 تا 28VDC

است.

حداکثر توان مصرفی نیز 4 وات اعلام شده است.

این مشخصات باید هنگام طراحی منبع تغذیه، انتخاب کابل و محاسبه Voltage Drop در مسیر دتکتورها مورد توجه قرار گیرند.

دو خروجی رله اختیاری

Prosense ماژول PE-2R را به‌عنوان گزینه جانبی برای این سری ارائه می‌کند.

این ماژول دو Relay Contact در اختیار سیستم قرار می‌دهد.

رله‌ها را می‌توان به دو شکل تنظیم کرد:

Alarm 1 + Fault
Alarm 1 + Alarm 2

تمام رله‌ها قابلیت تنظیم NO/NC دارند.

این ویژگی امکان اجرای برخی فرمان‌های محلی را بدون وابستگی کامل به خروجی آنالوگ فراهم می‌کند.

قابلیت Fail-Safe برای اعلام Fault

وجود Relay Module امکان طراحی منطق Fail-Safe را نیز فراهم می‌کند.

برای مثال، یکی از رله‌ها می‌تواند برای Alarm و رله دیگر برای Fault استفاده شود.

به این ترتیب سیستم کنترلی علاوه بر افزایش غلظت گاز، خرابی یا شرایط غیرعادی دتکتور را نیز دریافت می‌کند.

این قابلیت در سیستم‌های ایمنی صنعتی اهمیت بالایی دارد؛ زیرا عدم دریافت Alarm نباید به‌اشتباه به معنای نبود گاز تلقی شود.

بدنه مقاوم آلومینیومی

Junction Box دستگاه از آلومینیوم دایکست با پوشش اپوکسی ساخته شده است.

Prosense برای Sensor Head نیز از برنج با پوشش نیکل استفاده کرده است.

این ساختار مکانیکی برای استفاده در محیط‌های صنعتی سخت طراحی شده است و مقاومت مناسبی در شرایط عملیاتی مختلف فراهم می‌کند.

وزن کامل دستگاه حدود 1150 گرم است.

درجه حفاظت IP65

دتکتور گاز Prosense PE Series دارای درجه حفاظت IP65 است.

این سطح حفاظت دستگاه را برای استفاده در بسیاری از شرایط صنعتی مناسب می‌کند.

با این حال، IP Rating فقط زمانی در نصب نهایی حفظ می‌شود که کابل‌گلند، اتصالات و روش نصب نیز مطابق الزامات سازنده اجرا شوند.

ورودی کابل در این سری 1/2 اینچ NPT است.

مناسب Zone 1 و Zone 2

یکی از مهم‌ترین ویژگی‌های PE Series قابلیت استفاده در Hazardous Area است.

دیتاشیت Prosense این سری را برای:

Zone 1 یا Zone 2

معرفی می‌کند.

مارکینگ ATEX دستگاه نیز به‌صورت زیر درج شده است:

II 2G Ex db IIC T4-T5 Gb

انتخاب نهایی دتکتور برای یک پروژه باید با Area Classification، Gas Group، Temperature Class و مدارک تأییدشده پروژه مطابقت داشته باشد.

گواهی ATEX و IECEx

PE Series دارای گواهی‌های ATEX و IECEx است.

شماره‌های درج‌شده در دیتاشیت عبارت‌اند از:

IMQ 19 ATEX 045 X و IECEx IMQ 18.0009X

این گواهی‌ها برای تجهیزاتی که در محیط‌های دارای اتمسفر انفجاری نصب می‌شوند اهمیت زیادی دارند.

برای مطالعه بیشتر درباره استانداردهای تجهیزات Ex، می‌توانید مرجع استانداردهای IECEx را بررسی کنید.

استانداردهای IEC 60079

طبق دیتاشیت، Prosense PE Series با استانداردهای زیر مرتبط است:

IEC EN 60079-0
IEC EN 60079-1
IEC EN 60079-18

IEC 60079-0 الزامات عمومی تجهیزات مورد استفاده در اتمسفرهای انفجاری را پوشش می‌دهد.

IEC 60079-1 نیز به حفاظت از طریق Flameproof Enclosure نوع d مربوط است.

همچنین IEC 60079-18 الزامات مربوط به حفاظت از طریق Encapsulation نوع m را پوشش می‌دهد.

برای لینک خروجی این بخش، از صفحه استانداردهای IECEx استفاده کنید؛ این منبع فروشنده تجهیزات گاز نیست و کاربر را به فروشگاه رقیب هدایت نمی‌کند.

محدوده دمای کاری گسترده

Prosense محدوده دمای کاری PE Series را:

40- تا 70+ درجه سانتی‌گراد

اعلام کرده است.

همچنین دستگاه در رطوبت نسبی 5 تا 95 درصد بدون میعان قابلیت کار دارد.

این بازه دمایی امکان استفاده از محصول را در بسیاری از پروژه‌های Outdoor و صنایع نفت و گاز فراهم می‌کند؛ البته شرایط واقعی سایت باید در انتخاب نهایی بررسی شود.

کاربردهای Prosense PE Series

بر اساس دیتاشیت، سه کاربرد اصلی این سری شامل موارد زیر هستند:

LNG / LPG
صنایع Oil & Gas
ایستگاه‌های توزیع گاز

با توجه به نوع سنسورهای موجود، این خانواده می‌تواند در پروژه‌های دیگری که نیاز به پایش گازهای قابل اشتعال دارند نیز بررسی شود.

برای مثال:

پالایشگاه‌ها
واحدهای پتروشیمی
تأسیسات ذخیره سوخت
کمپرسورخانه‌ها
ایستگاه‌های گاز
واحدهای فرآیندی
خطوط و تأسیسات انتقال گاز
Tank Farmها
تأسیسات هیدروژن
سیستم‌های Fire & Gas صنعتی

اهمیت کالیبراسیون دوره‌ای

Prosense در دیتاشیت تأکید می‌کند که تمام دتکتورها قبل از تحویل تست و کالیبره می‌شوند.

با این حال، دتکتور گاز تجهیزی نیست که پس از نصب برای همیشه بدون سرویس کار کند.

سازنده اعلام می‌کند دتکتورها باید طبق EN 60079-29-2 به‌صورت دوره‌ای بررسی و کالیبره شوند.

برنامه کالیبراسیون باید با نوع گاز، شرایط محیط، دستورالعمل سازنده و برنامه تعمیر و نگهداری سایت هماهنگ شود.

مشخصات فنی دتکتور گاز Prosense PE Series

مشخصه	مقدار
برند	Prosense
سری	PE Series
نوع تجهیز	Fixed Flammable Gas Detector
نوع سنسور	Catalytic
محدوده اندازه‌گیری	0-100%LEL
خروجی	4-20mA Analog
زمان Warm-up	60 ثانیه
زمان پاسخ	T90 <15 ثانیه
دقت	±2%
ولتاژ ورودی	10 تا 28VDC
ولتاژ نامی	24VDC
توان مصرفی	حداکثر 4W
خروجی رله	2 رله اختیاری
تنظیم رله	Alarm1-Fault یا Alarm1-Alarm2
وضعیت رله	NO/NC قابل تنظیم
دمای کاری	40- تا 70+ درجه سانتی‌گراد
رطوبت	5 تا 95%RH بدون میعان
ورودی کابل	1/2″ NPT
درجه حفاظت	IP65
جنس Junction Box	آلومینیوم دایکست با پوشش اپوکسی
جنس Sensor Head	برنج با پوشش نیکل
ابعاد	172.5 × 118.15 × 88 میلی‌متر
وزن	حدود 1150 گرم
ATEX Marking	II 2G Ex db IIC T4-T5 Gb
Hazardous Area	Zone 1 / Zone 2
ATEX Certificate	IMQ 19 ATEX 045 X
IECEx Certificate	IECEx IMQ 18.0009X

خرید دتکتور گاز Prosense PE Series

دتکتور گاز Prosense PE Series برای پروژه‌هایی مناسب است که به تشخیص مداوم گازهای قابل اشتعال در محیط صنعتی و Hazardous Area نیاز دارند.

سنسور کاتالیستی، محدوده اندازه‌گیری 0 تا 100%LEL، خروجی 4-20mA، زمان پاسخ کمتر از 15 ثانیه، IP65، گواهی ATEX/IECEx و قابلیت نصب در Zone 1 و Zone 2 از مهم‌ترین مشخصات این خانواده هستند.

وجود پارت نامبرهای مجزا برای LPG، متان، بخار بنزین، بوتان، پروپان و هیدروژن نیز امکان انتخاب دقیق محصول بر اساس گاز هدف پروژه را فراهم می‌کند.

برای دریافت قیمت Prosense PE Series، انتخاب پارت نامبر مناسب، بررسی گاز هدف، استعلام موجودی و دریافت مشاوره در زمینه جانمایی دتکتورهای گاز می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید.
