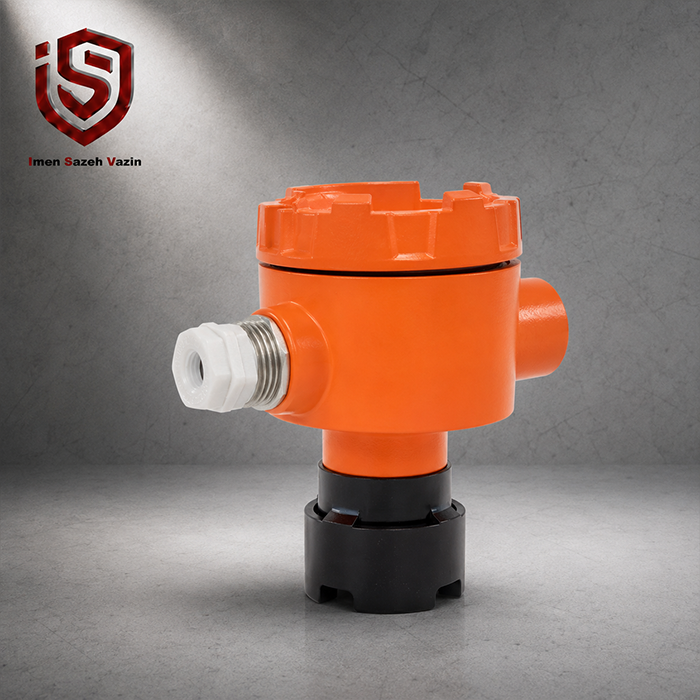

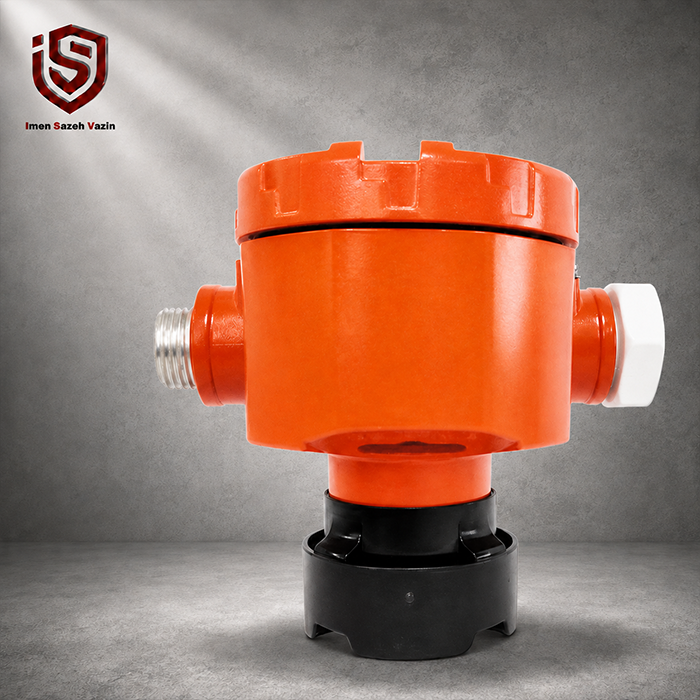

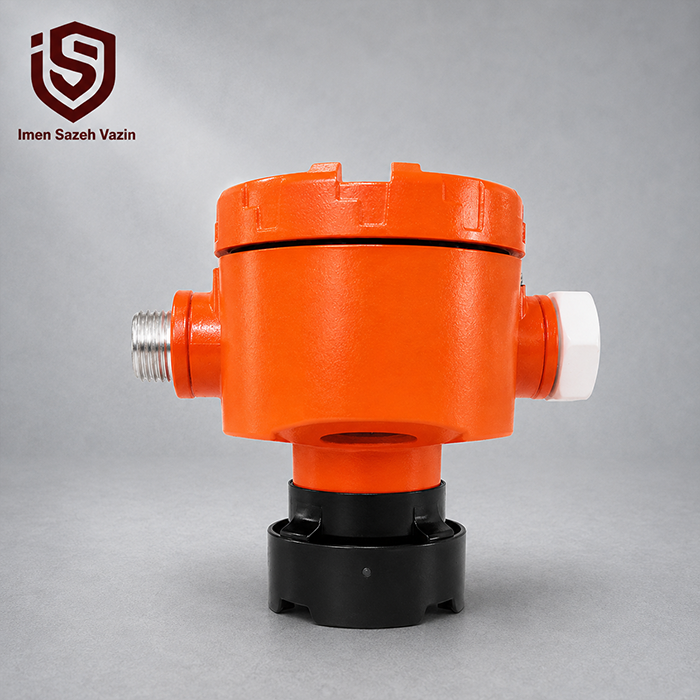

دتکتور گاز Hanwei CXE آشکارساز ثابت گازهای قابل اشتعال

دتکتور گاز Hanwei CXE یک آشکارساز ثابت گازهای قابل اشتعال است که برای پایش مداوم نشتی گاز در فضاهای تجاری و صنعتی کوچک طراحی شده است. این دستگاه از سنسور کاتالیستی استفاده می‌کند و در صورت افزایش غلظت گاز تا سطح هشدار تنظیم‌شده، وضعیت Alarm را اعلام می‌کند.

Hanwei CXE علاوه بر اعلام هشدار، می‌تواند اطلاعات را از طریق ارتباط دیجیتال RS485 Power BUS به سیستم کنترلی منتقل کند. همچنین خروجی‌های رله دستگاه امکان اجرای فرمان‌هایی مانند فعال‌سازی شیر قطع گاز یا تجهیزات جانبی را فراهم می‌کنند.

طراحی جمع‌وجور، مصرف انرژی پایین، بدنه آلومینیومی، درجه حفاظت IP66 و ساختار مناسب محیط‌های دارای خطر گاز، این محصول را برای پروژه‌هایی مانند رستوران‌ها، مراکز تجاری، فضاهای خدماتی و برخی تأسیسات صنعتی مناسب می‌کند.

دتکتور گاز Hanwei CXE چیست؟

Hanwei CXE یک Fixed Combustible Gas Detector است. این دستگاه به‌صورت ثابت در محل موردنظر نصب می‌شود و به شکل مداوم شرایط محیط را از نظر وجود گاز قابل اشتعال بررسی می‌کند.

برخلاف گازسنج‌های پرتابل که کاربر آن‌ها را حمل می‌کند، دتکتور ثابت همیشه در محل نصب فعال می‌ماند. در صورت افزایش غلظت گاز، دستگاه می‌تواند هشدار ایجاد کند و هم‌زمان سیگنال موردنیاز را برای تجهیزات کنترلی ارسال کند.

این نوع دتکتور می‌تواند بخشی از یک سیستم کامل تشخیص گاز یا Fire & Gas باشد. برای آشنایی بیشتر با ساختار این سیستم‌ها می‌توانید مقاله سیستم F&G چیست؟ را در سایت ایمن سازه وزین مطالعه کنید.

سنسور کاتالیستی در دتکتور گاز Hanwei  CXE

دتکتور گاز Hanwei CXE از Catalytic Sensor برای تشخیص گازهای قابل اشتعال استفاده می‌کند.

سنسورهای کاتالیستی یکی از فناوری‌های شناخته‌شده در تشخیص گازهای قابل احتراق هستند. این حسگرها تغییرات ناشی از اکسیدشدن گاز قابل اشتعال روی عنصر حساس را بررسی می‌کنند و سیگنال متناسب با شرایط محیط ایجاد می‌کنند.

استفاده از این فناوری CXE را برای کاربردهایی مناسب می‌کند که هدف اصلی، تشخیص نشت گاز قابل اشتعال است.

نوع دقیق گاز هدف و محدوده اندازه‌گیری باید هنگام سفارش دستگاه مشخص شود. دیتاشیت ارسالی محدوده اندازه‌گیری یا فهرست دقیق گازهای قابل تشخیص این مدل را ذکر نکرده است؛ بنابراین نباید بدون تأیید سازنده Range مشخصی مانند 0 تا 100%LEL را برای این مدل روی سایت درج کرد.

عملکرد خودکار هنگام افزایش غلظت گاز

CXE به‌صورت مداوم محیط را پایش می‌کند.

هنگامی که غلظت گاز از مقدار Alarm از پیش تعیین‌شده عبور کند، دستگاه وضعیت هشدار را اعلام می‌کند. سپس خروجی‌های کنترلی می‌توانند برای اجرای اقدامات ایمنی مورد استفاده قرار گیرند.

برای مثال، سیستم می‌تواند بر اساس طراحی پروژه:

• شیر برقی گاز را قطع کند.
• آژیر هشدار را فعال کند.
• سیستم تهویه را راه‌اندازی کند.
• سیگنال Alarm را به کنترلر مرکزی بفرستد.
• تجهیزات مرتبط را وارد وضعیت ایمن کند.

نحوه دقیق عملکرد باید در Cause & Effect پروژه مشخص شود.

خروجی RS485 Power BUS

یکی از قابلیت‌های مهم Hanwei CXE استفاده از ارتباط RS485 Power BUS است.

این خروجی امکان انتقال اطلاعات دستگاه به تجهیزات کنترلی سازگار را فراهم می‌کند و برای ایجاد یک سیستم پایش مرکزی کاربرد دارد.

استفاده از ارتباط دیجیتال به طراح اجازه می‌دهد چند تجهیز سازگار را در ساختار کنترلی پروژه مدیریت کند.

نوع توپولوژی، تعداد تجهیزات قابل اتصال و محدودیت طول کابل باید بر اساس کنترلر مورد استفاده و مستندات فنی همان سیستم بررسی شود.

خروجی رله برای تجهیزات جانبی

طبق دیتاشیت CXE، این محصول دارای دو رله Free Contact است.

خروجی‌های بدون ولتاژ را می‌توان برای ارسال وضعیت به تجهیزات مختلف استفاده کرد.

برای مثال، طراح می‌تواند یکی از رله‌ها را در منطق سیستم برای فعال‌کردن تجهیزات هشدار و رله دیگر را برای ارسال فرمان به شیر گاز یا سیستم کنترلی در نظر بگیرد.

نحوه سیم‌بندی و عملکرد رله‌ها باید متناسب با تجهیزات جانبی و مدار کنترل پروژه طراحی شود.

نشانگرهای وضعیت دستگاه

CXE وضعیت عملکرد خود را از طریق نشانگرهای رنگی مشخص می‌کند.

سه وضعیت اصلی عبارت‌اند از:

• سبز: Power
• قرمز: Alarm
• زرد: Fault

این روش نمایش به اپراتور اجازه می‌دهد تنها با مشاهده دستگاه، شرایط اصلی آن را بررسی کند.

در زمان بهره‌برداری نیز پرسنل تعمیر و نگهداری می‌توانند وجود خطا یا Alarm را سریع‌تر تشخیص دهند.

بدنه آلومینیومی مقاوم دتکتور گاز Hanwei

بدنه دتکتور گاز Hanwei CXE از آلیاژ آلومینیوم ساخته شده است.

استفاده از بدنه فلزی مقاومت مکانیکی دستگاه را افزایش می‌دهد و آن را برای نصب در محیط‌های تجاری و صنعتی مناسب می‌کند.

در عین حال، ابعاد جمع‌وجور دستگاه باعث می‌شود نصب آن در فضاهایی که محدودیت ابعاد وجود دارد ساده‌تر باشد.

ابعاد اعلام‌شده محصول برابر است با:

95 × 106 × 76.5 میلی‌متر

درجه حفاظت IP66 در دتکتور گاز Hanwei

Hanwei برای CXE درجه حفاظت IP66 اعلام کرده است.

این سطح حفاظت نشان می‌دهد محفظه دستگاه در برابر ورود گردوغبار و پاشش شدید آب مقاومت مناسبی دارد.

با این حال، دستیابی به سطح حفاظت مناسب در نصب نهایی فقط به بدنه دتکتور بستگی ندارد. کابل‌گلند، ورودی کابل، نحوه آب‌بندی و اجرای صحیح نصب نیز اهمیت دارند.

ورودی کابل این مدل NPT 1/2 است.

مناسب برای محیط‌های دارای خطر گاز

دیتاشیت CXE مارکینگ زیر را برای حفاظت انفجاری دستگاه ذکر می‌کند:

Ex d IIC T6 Gb

همچنین مارکینگ مربوط به محیط‌های دارای گردوغبار قابل اشتعال به‌صورت:

Ex tD A21 IP66 T80°C

در فایل آمده است.

این مشخصات نشان می‌دهند دستگاه برای کاربردهای تعریف‌شده در محیط‌های دارای خطر انفجار طراحی شده است.

با این حال، انتخاب نهایی هر تجهیز Ex باید با Hazardous Area Classification واقعی پروژه تطبیق داده شود. مواردی مانند Zone، Gas Group، Temperature Class و گواهی دقیق محصول باید پیش از سفارش بررسی شوند.

برای آشنایی تخصصی‌تر با استانداردهای تجهیزات مورد استفاده در محیط‌های انفجاری می‌توانید استانداردهای IECEx برای تجهیزات Ex را بررسی کنید.

مفهوم Ex d IIC T6 Gb

مارکینگ حفاظتی تجهیزات Ex اطلاعات مهمی درباره نوع حفاظت دستگاه ارائه می‌کند.

عبارت Ex d به ساختار Flameproof Enclosure اشاره دارد.

IIC نیز مربوط به گروه گازی تجهیز است.

کلاس دمایی T6 حداکثر دمای سطح مجاز تجهیز را در شرایط مشخص استاندارد بیان می‌کند.

سطح حفاظت Gb نیز با تجهیزات دارای سطح حفاظت بالا برای اتمسفرهای انفجاری گازی ارتباط دارد.

در پروژه‌های واقعی باید تمام این موارد با Area Classification پروژه مطابقت داشته باشند.

محدوده دمای کاری گسترده

یکی از مزایای دتکتور گاز Hanwei CXE محدوده دمای کاری آن است.

طبق دیتاشیت، دستگاه در محدوده:

40- تا 70+ درجه سانتی‌گراد

قابلیت کار دارد.

این محدوده امکان استفاده از CXE را در بسیاری از محیط‌های دارای شرایط دمایی متفاوت فراهم می‌کند.

البته دمای واقعی محل نصب، تابش خورشید، منابع حرارتی مجاور و شرایط تهویه نیز باید در طراحی سیستم بررسی شوند.

تغذیه 24 ولت DC

تغذیه CXE برابر:

DC24V ±6V است.

بنابراین محدوده عملی تغذیه دستگاه تقریباً از 18 تا 30 ولت DC خواهد بود.

این مشخصه با بسیاری از سیستم‌های تشخیص گاز و تجهیزات کنترل صنعتی 24VDC سازگاری دارد.

منبع تغذیه باید ظرفیت کافی برای مجموع دتکتورها و تجهیزات جانبی پروژه داشته باشد.

مصرف انرژی پایین

یکی از ویژگی‌هایی که Hanwei برای این محصول اعلام کرده، Low Power Consumption است.

مصرف انرژی پایین در پروژه‌هایی که تعداد زیادی دتکتور به یک منبع تغذیه متصل می‌شوند اهمیت بیشتری پیدا می‌کند.

این ویژگی همچنین می‌تواند طراحی منبع تغذیه و Backup Power سیستم را ساده‌تر کند.

دیتاشیت ارسالی مقدار عددی مصرف توان CXE را اعلام نکرده است؛ بنابراین بهتر است بدون دیتای تأییدشده عدد مشخصی برای مصرف توان در صفحه محصول ننویسیم.

انتقال پایدار اطلاعات

Hanwei عبارت Stable Transmission را به‌عنوان یکی از مزایای این مدل معرفی کرده است.

وجود RS485 Power BUS امکان انتقال دیجیتال اطلاعات میان دستگاه و تجهیزات سازگار را فراهم می‌کند.

انتقال پایدار اطلاعات برای سیستم‌های تشخیص گاز اهمیت بالایی دارد؛ زیرا کنترلر باید وضعیت دستگاه را به‌صورت مطمئن دریافت کند.

اجرای کابل‌کشی مناسب، رعایت پلاریته، طراحی توپولوژی صحیح و رعایت الزامات ارتباط RS485 در عملکرد نهایی سیستم نقش مهمی دارند.

طراحی جمع‌وجور

CXE ابعاد نسبتاً کوچکی دارد.

این ویژگی امکان نصب دستگاه را در فضاهایی فراهم می‌کند که تجهیز بزرگ صنعتی مناسب نیست.

Hanwei نیز در دیتاشیت، Compact Design را یکی از ویژگی‌های اصلی این مدل معرفی کرده است.

طراحی کوچک همراه با بدنه آلومینیومی باعث می‌شود دستگاه برای پروژه‌های تجاری کوچک و برخی کاربردهای صنعتی سبک گزینه کاربردی باشد.

قابلیت اتصال بی‌سیم اختیاری

دیتاشیت CXE قابلیت توسعه سیستم با ارتباط بی‌سیم را نیز ذکر می‌کند.

گزینه‌های اعلام‌شده عبارت‌اند از:

• GPRS
• NB-IoT

این قابلیت‌ها می‌توانند امکان انتقال اطلاعات دستگاه به زیرساخت‌های مانیتورینگ از راه دور را فراهم کنند.

این امکانات به‌عنوان گزینه توسعه معرفی شده‌اند؛ بنابراین پیش از سفارش باید بررسی شود که نسخه موردنظر پروژه به ماژول ارتباطی مربوط مجهز است یا خیر.

قابلیت اندازه‌گیری دما و رطوبت

Hanwei امکان توسعه CXE با عملکرد Temperature and Humidity Collection را نیز اعلام کرده است.

این قابلیت می‌تواند برای پروژه‌هایی که علاوه بر تشخیص گاز به اطلاعات محیطی نیز نیاز دارند مفید باشد.

مانند قابلیت ارتباط بی‌سیم، این عملکرد نیز باید بر اساس پیکربندی دقیق محصول هنگام سفارش بررسی شود.

کاربردهای دتکتور گاز Hanwei CXE

طبق دیتاشیت، CXE بیشتر برای محیط‌های کوچک تجاری و صنعتی که احتمال نشت گاز در آن‌ها وجود دارد طراحی شده است.

از جمله کاربردهای مناسب می‌توان به موارد زیر اشاره کرد:

• رستوران‌های تجاری
• آشپزخانه‌های صنعتی کوچک
• مراکز خرید
• فروشگاه‌ها
• فضاهای خدماتی
• مراکز درمانی کوچک
• حمام‌ها و فضاهای خدماتی
• تونل‌ها و مسیرهای تأسیساتی
• راهروهای زیرزمینی تأسیسات
• فضاهای دارای تجهیزات گازسوز
• برخی کارگاه‌های کوچک صنعتی

محل نصب دتکتور باید با نوع گاز هدف هماهنگ باشد. چگالی گاز نسبت به هوا، محل احتمالی نشتی و جریان هوای محیط از عوامل مهم جانمایی هستند.

برای مشاهده سایر تجهیزات تشخیص و ایمنی می‌توانید بخش محصولات ایمن سازه وزین را بررسی کنید.

مشخصات فنی دتکتور گاز Hanwei CXE

مشخصه	مقدار
برند	Hanwei
مدل	CXE
نوع تجهیز	Fixed Combustible Gas Detector
نوع سنسور	Catalytic Sensor
گاز هدف	گازهای قابل اشتعال
تغذیه	DC24V ±6V
خروجی ارتباطی	RS485 Power BUS
تعداد رله	2 عدد
نوع رله	Free Contact
دمای کاری	40- تا 70+ درجه سانتی‌گراد
جنس بدنه	آلیاژ آلومینیوم
درجه حفاظت	IP66
ورودی کابل	NPT 1/2
ابعاد	95 × 106 × 76.5 میلی‌متر
مارکینگ گازی	Ex d IIC T6 Gb
مارکینگ گردوغبار	Ex tD A21 IP66 T80°C
نشانگر Power	سبز
نشانگر Alarm	قرمز
نشانگر Fault	زرد
قابلیت توسعه ارتباطی	GPRS / NB-IoT
قابلیت اختیاری	اندازه‌گیری دما و رطوبت

تفاوت دتکتور گاز Hanwei با دتکتورهای صنعتی پیشرفته‌تر

CXE برای کاربردهای کوچک و متوسط طراحی شده و ساختار ساده‌تر و اقتصادی‌تری نسبت به برخی دتکتورهای صنعتی پیشرفته دارد.

برای مثال، مدل GTQ-BS03 امکاناتی مانند LCD، خروجی 4-20mA، ریموت IR و پشتیبانی از طیف بیشتری از سنسورها را ارائه می‌کند.

در مقابل، CXE روی تشخیص گاز قابل اشتعال با سنسور کاتالیستی، ارتباط RS485 و ساختار جمع‌وجور تمرکز دارد.

بنابراین انتخاب میان دو محصول باید بر اساس نوع گاز، سطح پروژه، خروجی‌های موردنیاز و معماری سیستم انجام شود.

خرید دتکتور گاز Hanwei CXE

دتکتور گاز Hanwei CXE برای پروژه‌هایی مناسب است که به یک دتکتور ثابت گاز قابل اشتعال با ساختار جمع‌وجور، ارتباط RS485 و قابلیت اجرای فرمان‌های کنترلی نیاز دارند.

سنسور کاتالیستی، تغذیه 24VDC، دو رله خروجی، IP66، بدنه آلومینیومی و محدوده دمای کاری گسترده از مهم‌ترین قابلیت‌های این مدل هستند.

همچنین امکان افزودن قابلیت‌هایی مانند GPRS، NB-IoT و جمع‌آوری اطلاعات دما و رطوبت، انعطاف بیشتری برای برخی پروژه‌ها ایجاد می‌کند.

برای دریافت قیمت Hanwei CXE، استعلام موجودی، بررسی نوع گاز قابل تشخیص، انتخاب کنترلر مناسب و دریافت مشاوره فنی می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید.

سوالات متداول درباره Hanwei CXE

CXE چه نوع گازی را تشخیص می‌دهد؟

دیتاشیت این مدل آن را به‌عنوان Combustible Gas Detector معرفی می‌کند. نوع دقیق گاز و Range باید هنگام سفارش و بر اساس نسخه سنسور مشخص شود.

سنسور دتکتور گاز Hanwei از چه نوعی است؟

این مدل از سنسور کاتالیستی یا Catalytic Sensor استفاده می‌کند.

ولتاژ دتکتور گاز Hanwei چقدر است؟

تغذیه دستگاه DC24V ±6V است.

خروجی دتکتور گاز Hanwei چیست؟

دستگاه از RS485 Power BUS استفاده می‌کند و طبق دیتاشیت ارسالی دو رله Free Contact نیز دارد.

آیا دتکتور گاز Hanwei  برای محیط‌های صنعتی مناسب است؟

CXE بدنه آلومینیومی، IP66 و مارکینگ Ex دارد. با این حال، سازنده آن را بیشتر برای محیط‌های تجاری و صنعتی کوچک معرفی کرده است.

آیا دستگاه نشانگر Alarm دارد؟

بله. سبز وضعیت Power، قرمز Alarm و زرد Fault را نشان می‌دهد.

آیا CXE قابلیت ارتباط بی‌سیم دارد؟

در دیتاشیت، GPRS و NB-IoT به‌عنوان قابلیت توسعه اختیاری ذکر شده‌اند.
