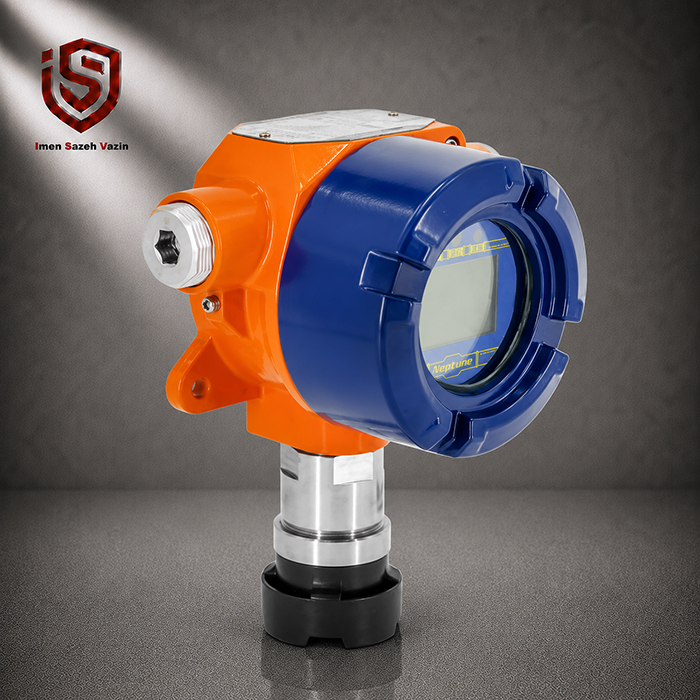

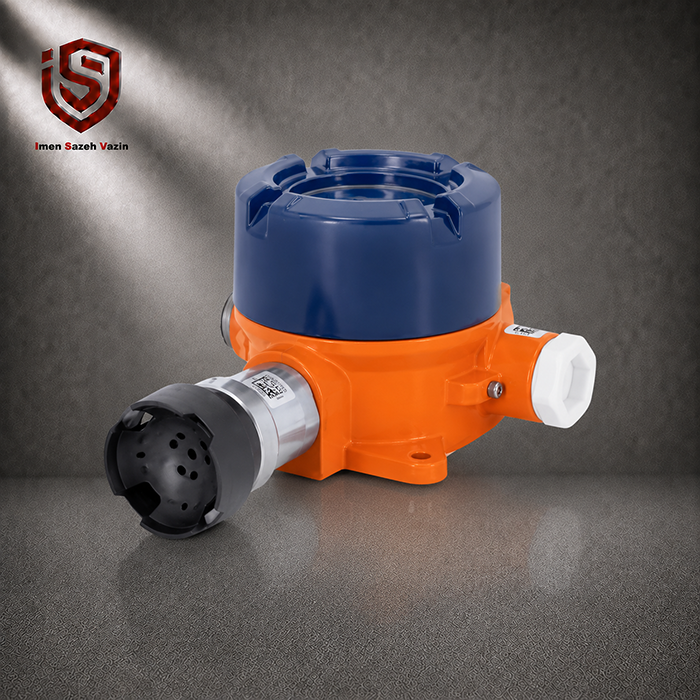

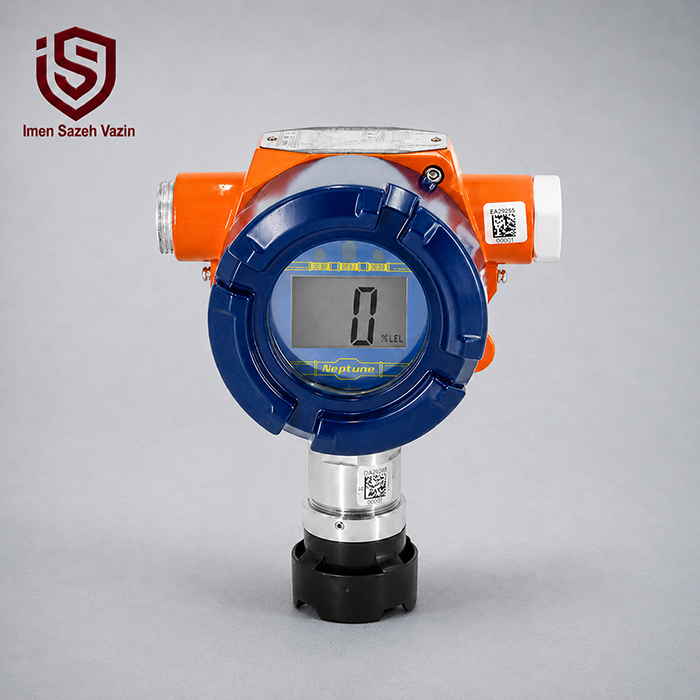

• دتکتور گاز GTQ-BS03 هانوی  Fixed Gas Detector صنعتی

دتکتور گاز GTQ-BS03 از برند Hanwei یک آشکارساز ثابت صنعتی برای پایش گازهای قابل اشتعال، اکسیژن و طیف گسترده‌ای از گازهای سمی است. این دستگاه برای استفاده در پالایشگاه‌ها، مجتمع‌های پتروشیمی، صنایع شیمیایی، نیروگاه‌ها، صنایع فلزی و سایر محیط‌هایی طراحی شده است که احتمال نشت گاز خطرناک در آن‌ها وجود دارد.

Hanwei در GTQ-BS03 از سنسور صنعتی، پردازنده MCU و سیستم پردازش الکترونیکی دقیق استفاده کرده است. این ساختار امکان اندازه‌گیری پایدار، تکرارپذیری مناسب و واکنش سریع به تغییر غلظت گاز را فراهم می‌کند.

دتکتور گاز GTQ-BS03 خروجی آنالوگ 4-20mA و ارتباط دیجیتال RS485 Power BUS را در اختیار سیستم کنترلی قرار می‌دهد. سه خروجی رله، نمایشگر LCD، کنترل از طریق ریموت مادون قرمز و بدنه مقاوم IP67 نیز استفاده از این مدل را در پروژه‌های حرفه‌ای Fire & Gas ساده‌تر می‌کنند.

دتکتور گاز GTQ-BS03 چیست؟

GTQ-BS03 یک Fixed Gas Detector یا دتکتور گاز ثابت است که به‌صورت دائم در یک نقطه مشخص از محیط صنعتی نصب می‌شود.

برخلاف دستگاه‌های پرتابل که اپراتور آن‌ها را با خود حمل می‌کند، یک دتکتور ثابت به‌صورت پیوسته غلظت گاز محیط را پایش می‌کند. سپس در صورت رسیدن مقدار گاز به سطح تعریف‌شده، سیگنال لازم را به سیستم F&G، PLC، DCS یا سایر تجهیزات کنترلی ارسال می‌کند.

این نوع دتکتور نقش مهمی در سیستم‌های Fire & Gas دارد. برای آشنایی بیشتر با ساختار این سیستم‌ها می‌توانید مقاله سیستم F&G چیست؟ را در سایت ایمن سازه وزین مطالعه کنید.

در یک سیستم حرفه‌ای، دتکتور گاز تنها وظیفه نمایش غلظت را بر عهده ندارد. خروجی آن می‌تواند برای فعال‌سازی آلارم، تهویه اضطراری، Shutdown تجهیزات یا اجرای سایر اقدامات ایمنی استفاده شود.

تشخیص گازهای قابل اشتعال و سمی

یکی از مهم‌ترین مزایای دتکتور گاز GTQ-BS03 تنوع بالای گازهای قابل اندازه‌گیری است.

طبق جدول Gas List دیتاشیت Hanwei، مدل GTQ-BS03 برای اندازه‌گیری چندین گاز مختلف در دسترس است. نوع سنسور و Range باید هنگام سفارش بر اساس گاز هدف انتخاب شود.

این مدل از جمله برای گازها و محدوده‌های زیر ارائه می‌شود:

گاز	محدوده اندازه‌گیری
CH4 متان	0 تا 100%LEL
Isobutane	0 تا 100%LEL
گازهای قابل اشتعال LEL	0 تا 100%LEL
O2 اکسیژن	0 تا 25%VOL
CO مونوکسید کربن	0 تا 500ppm
H2S سولفید هیدروژن	0 تا 100ppm
SO2 دی‌اکسید گوگرد	0 تا 30ppm
NH3 آمونیاک	0 تا 100ppm
Cl2 کلر	0 تا 10ppm
H2 هیدروژن	0 تا 1000ppm
HF هیدروژن فلوراید	0 تا 10ppm
O3 ازن	0 تا 5ppm
HCN هیدروژن سیانید	0 تا 20ppm
COCl2 فسژن	0 تا 5ppm
ClO2 دی‌اکسید کلر	0 تا 10ppm
NO2 دی‌اکسید نیتروژن	0 تا 20ppm

بنابراین هنگام خرید GTQ-BS03 باید نوع گاز موردنظر پروژه به‌صورت دقیق مشخص شود.

دتکتور گاز GTQ-BS03 برای متان و گازهای قابل اشتعال

یکی از کاربردهای اصلی این مدل، پایش گازهای قابل اشتعال بر اساس درصد LEL است.

LEL یا Lower Explosive Limit به حد پایین قابلیت اشتعال یک گاز یا بخار در هوا اشاره دارد. اگر غلظت گاز به محدوده خطرناک نزدیک شود، سیستم باید قبل از رسیدن شرایط به سطح بحرانی هشدار لازم را صادر کند.

GTQ-BS03 برای متان، ایزوبوتان و سنجش عمومی گازهای قابل اشتعال با محدوده 0 تا 100%LEL ارائه می‌شود.

این قابلیت آن را برای بخش‌هایی مانند پالایشگاه، پتروشیمی، مخازن سوخت، تأسیسات گاز، اتاق تجهیزات و واحدهای فرآیندی مناسب می‌کند.

تشخیص گازهای سمی با GTQ-BS03

علاوه بر گازهای قابل اشتعال، دتکتور گاز GTQ-BS03 از سنسورهای متنوع برای پایش گازهای سمی نیز پشتیبانی می‌کند.

برای مثال، H2S یکی از خطرناک‌ترین گازهای رایج در صنایع نفت و گاز است. CO نیز می‌تواند در محیط‌های احتراق ناقص، موتورخانه‌ها و فرآیندهای صنعتی ایجاد شود.

سنسورهای دیگر این خانواده امکان پایش موادی مانند آمونیاک، کلر، دی‌اکسید گوگرد، هیدروژن سیانید، ازن و دی‌اکسید نیتروژن را فراهم می‌کنند.

انتخاب نوع سنسور باید با Hazard Assessment پروژه، نوع ماده موجود در فرآیند و محدوده غلظت مورد انتظار هماهنگ باشد.

پایش اکسیژن محیط

GTQ-BS03 در نسخه O2 می‌تواند غلظت اکسیژن را در محدوده 0 تا 25 درصد حجمی اندازه‌گیری کند.

پایش اکسیژن در محیط‌هایی اهمیت دارد که احتمال Oxygen Deficiency یا افزایش غیرعادی اکسیژن وجود دارد.

کاهش میزان اکسیژن می‌تواند در فضاهای بسته یا محیط‌هایی که گازهای دیگر جایگزین اکسیژن می‌شوند، خطر جدی برای کارکنان ایجاد کند.

به همین دلیل، دتکتور اکسیژن می‌تواند بخش مهمی از سیستم پایش ایمنی در اتاق‌های صنعتی و فرآیندی باشد.

خروجی آنالوگ 4-20mA

یکی از مهم‌ترین قابلیت‌های GTQ-BS03، خروجی استاندارد 4-20mA است.

این نوع خروجی در سیستم‌های ابزار دقیق صنعتی کاربرد گسترده‌ای دارد و امکان انتقال مقدار اندازه‌گیری‌شده به PLC، DCS یا کنترلر F&G را فراهم می‌کند.

کنترلر می‌تواند مقدار جریان را به غلظت واقعی گاز تبدیل کند. سپس بر اساس Set Pointهای تعریف‌شده، اقدامات کنترلی مانند Alarm یا Shutdown را اجرا کند.

این ساختار امکان یکپارچه‌سازی دتکتور با سیستم‌های اتوماسیون و ایمنی صنعتی را فراهم می‌کند.

ارتباط دیجیتال RS485 Power BUS

علاوه بر 4-20mA، دیتاشیت GTQ-BS03 ارتباط دیجیتال RS485 Power BUS را نیز برای دستگاه معرفی می‌کند.

ارتباط دیجیتال می‌تواند انتقال اطلاعات میان دتکتور و تجهیزات کنترلی را در سیستم‌های سازگار ساده‌تر کند.

نوع دقیق ارتباط مورد استفاده باید در مرحله طراحی پروژه و بر اساس مدل کنترلر، توپولوژی شبکه و نسخه سفارش‌شده محصول مشخص شود.

وجود خروجی آنالوگ و ارتباط دیجیتال، انعطاف بیشتری برای استفاده از دتکتور گاز GTQ-BS03 در معماری‌های مختلف F&G ایجاد می‌کند.

سه خروجی رله

GTQ-BS03 سه خروجی رله در اختیار سیستم قرار می‌دهد.

این خروجی‌ها شامل:

• دو کنتاکت آزاد
• یک رله Active

هستند.

رله‌ها می‌توانند در منطق کنترلی پروژه برای ارسال Alarm، Fault یا اجرای فرمان‌های محلی استفاده شوند.

برای مثال، در یک پروژه می‌توان خروجی رله را برای فعال‌سازی چراغ هشدار، آژیر یا فرمان تهویه اضطراری به کار گرفت.

نوع دقیق Cause & Effect باید توسط مهندس پروژه و بر اساس فلسفه ایمنی سیستم تعیین شود.

زمان پاسخ سریع

سرعت واکنش دتکتور در سیستم‌های تشخیص گاز اهمیت زیادی دارد.

طبق دیتاشیت Hanwei، زمان پاسخ مدل GTQ-BS03 برای گازهای قابل اشتعال برابر است با:

LEL: T90 ≤ 15 ثانیه

برای بسیاری از گازهای سمی نیز زمان پاسخ:

T90 ≤ 30 ثانیه

اعلام شده است.

T90 زمانی است که خروجی سنسور برای رسیدن به 90 درصد مقدار نهایی پس از قرارگرفتن در معرض گاز هدف نیاز دارد.

سرعت مناسب تشخیص می‌تواند زمان لازم برای اجرای اقدامات ایمنی را کاهش دهد.

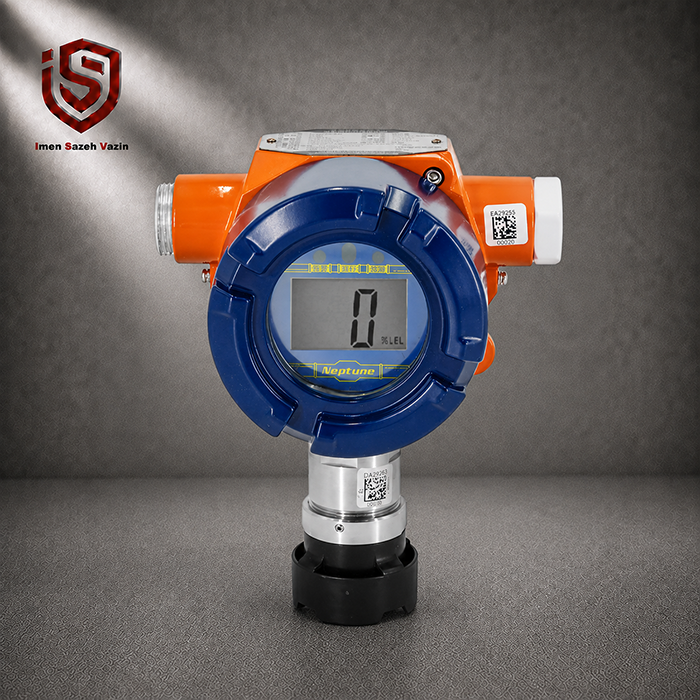

نمایشگر LCD صنعتی

دتکتور گاز GTQ-BS03 به یک نمایشگر LCD با عملکرد مناسب برای محیط صنعتی مجهز است.

اپراتور می‌تواند اطلاعات دستگاه را مستقیماً در محل نصب مشاهده کند.

نمایش واضح مقدار گاز، وضعیت سیستم و Alarm به تیم بهره‌برداری اجازه می‌دهد شرایط محیط را سریع‌تر بررسی کند.

Hanwei همچنین برای نمایشگر این مدل نور پس‌زمینه در نظر گرفته است تا خوانایی اطلاعات در شرایط مختلف بهتر شود.

نمایش وضعیت Normal، Alarm و Fault

GTQ-BS03 از نشانگرهای رنگی برای اعلام وضعیت دستگاه استفاده می‌کند.

• رنگ سبز وضعیت Power یا عملکرد عادی را مشخص می‌کند.
• وضعیت قرمز حالت Alarm را نشان می‌دهد.
• رنگ زرد نیز وضعیت Fault را مشخص می‌کند.

این ساختار به اپراتور اجازه می‌دهد وضعیت دستگاه را حتی قبل از بررسی جزئیات نمایشگر تشخیص دهد.

کنترل بدون بازکردن بدنه با ریموت IR

یکی از ویژگی‌های کاربردی GTQ-BS03 امکان کنترل دستگاه از طریق ریموت مادون قرمز است.

اپراتور می‌تواند برخی عملیات و تنظیمات را بدون تماس مستقیم با پنل دستگاه انجام دهد.

این قابلیت در محیط‌های صنعتی اهمیت دارد؛ زیرا بازکردن غیرضروری محفظه یک تجهیز نصب‌شده در Hazardous Area مناسب نیست.

کنترل IR فرآیند تنظیم و سرویس دستگاه را ساده‌تر می‌کند و نیاز به دستکاری مستقیم بدنه را کاهش می‌دهد.

ماژول سنسور هوشمند

Hanwei برای GTQ-BS03 از Smart Sensor Module استفاده کرده است.

این ساختار فرآیند تعمیر و نگهداری سنسور را ساده‌تر می‌کند و امکان مدیریت بهتر ماژول حسگر را فراهم می‌سازد.

دیتاشیت این ویژگی را با عبارت «Smart sensor module, free of calibration, easy to maintain» معرفی می‌کند.

با این حال، برنامه تست عملکرد، Bump Test و کالیبراسیون تجهیزات تشخیص گاز باید همیشه بر اساس دستورالعمل سازنده، شرایط پروژه و برنامه نگهداری سایت انجام شود.

مناسب برای محیط‌های دارای خطر انفجار

GTQ-BS03 برای استفاده در صنایع نفت، گاز و پتروشیمی طراحی شده و دیتاشیت آن مارکینگ ضدانفجار Ex d IIC T6 Gb را درج می‌کند.

سطح حفاظتی Gb با تجهیزات مورد استفاده در محیط‌های گازی Zone 1 ارتباط دارد و چنین تجهیزاتی در Zone 2 نیز قابل استفاده هستند؛ البته انتخاب نهایی باید با Area Classification پروژه تطبیق داده شود.

برای آشنایی بیشتر با اصول انتخاب تجهیزات در نواحی انفجاری می‌توانید اسناد فنی IECEx درباره تجهیزات محیط‌های انفجاری را مطالعه کنید.

انتخاب یک تجهیز Ex باید بر اساس Zone، Gas Group، Temperature Class، نوع حفاظت و گواهی دقیق همان مدل و Batch انجام شود.

درجه حفاظت IP67

دیتاشیت ارسالی برای GTQ-BS03 درجه حفاظت IP67 را اعلام می‌کند.

این سطح حفاظت دستگاه را در برابر نفوذ گردوغبار و شرایط محیطی سخت مقاوم می‌کند.

بدنه دستگاه از آلیاژ آلومینیوم ساخته شده است و ساختار آن برای محیط‌های صنعتی طراحی شده است.

با این حال، کیفیت نصب کابل‌گلند، آب‌بندی ورودی کابل و روش نصب نیز در حفظ درجه حفاظت کل سیستم اهمیت دارد.

روش نمونه‌برداری Diffusion

GTQ-BS03 از روش Diffusion طبیعی برای رسیدن گاز به سنسور استفاده می‌کند.

در این روش، دستگاه به پمپ داخلی برای مکش نمونه نیاز ندارد. گاز موجود در محیط به‌صورت طبیعی به بخش سنسور می‌رسد.

به همین دلیل محل نصب دتکتور اهمیت زیادی دارد.

طراح باید چگالی گاز، جهت جریان هوا، محل احتمالی نشتی و ساختار محیط را بررسی کند.

برای مثال، محل مناسب نصب دتکتور متان با محل مناسب نصب یک گاز سنگین‌تر از هوا می‌تواند متفاوت باشد.

کاربرد دتکتور گاز GTQ-BS03

GTQ-BS03 برای کاربردهای صنعتی و تجاری طراحی شده است و می‌تواند در محیط‌های مختلف مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای آن عبارت‌اند از:

• پالایشگاه‌های نفت
• مجتمع‌های پتروشیمی
• واحدهای فرآیندی نفت و گاز
• صنایع شیمیایی
• نیروگاه‌ها
• صنایع متالورژی
• تأسیسات ذخیره و انتقال گاز
• مخازن و Tank Farmها
• کمپرسورخانه‌ها
• محیط‌های دارای گازهای سمی
• اتاق‌های صنعتی دارای خطر کمبود اکسیژن
• سیستم‌های Fire & Gas

ایمن سازه وزین در زمینه طراحی و اجرای سیستم‌های ایمنی صنعتی و سیستم‌های اعلام، اطفاء و F&G فعالیت می‌کند و انتخاب نوع گاز، Range و جانمایی دتکتورها باید متناسب با شرایط واقعی پروژه انجام شود.

مشخصات فنی دتکتور گاز GTQ-BS03

مشخصه	مقدار
برند	Hanwei
مدل	GTQ-BS03
نوع تجهیز	Fixed Gas Detector
گازهای قابل اندازه‌گیری	گازهای قابل اشتعال و گازهای سمی
روش نمونه‌برداری	Diffusion طبیعی
ولتاژ تغذیه	DC24V ±6V
توان مصرفی طبق دیتاشیت ارسالی	حداکثر 2.5W
زمان پاسخ LEL	T90 ≤15s
زمان پاسخ گاز سمی	T90 ≤30s
خروجی آنالوگ	4-20mA
خروجی دیجیتال	RS485 Power BUS
تعداد رله	3 عدد
نوع رله	2 Free Contact + 1 Active Relay
نحوه کنترل	ریموت IR
نشانگر وضعیت	سبز Power، قرمز Alarm، زرد Fault
دمای کاری LEL	40- تا 70+ درجه سانتی‌گراد
دمای کاری Toxic	20- تا 50+ درجه سانتی‌گراد
رطوبت کاری	حداکثر 95%RH بدون میعان
فشار محیط	86 تا 106kPa
مارکینگ Ex طبق دیتاشیت	Ex d IIC T6 Gb
درجه حفاظت	IP67
جنس بدنه	آلیاژ آلومینیوم
ورودی کابل	NPT 3/4
ابعاد	130 × 154 × 95 میلی‌متر
وزن	حدود 1.2 کیلوگرم

انتخاب نسخه مناسب دتکتور گاز GTQ-BS03

هنگام خرید این محصول، فقط اعلام مدل GTQ-BS03 کافی نیست.

ابتدا باید گاز هدف پروژه را مشخص کنید. سپس Range مناسب، نوع خروجی و نیازهای کنترلی سیستم بررسی شوند.

برای مثال، نسخه CH4 با Range صفر تا 100%LEL با نسخه H2S با Range صفر تا 100ppm تفاوت سنسور و کاربرد دارد.

همچنین باید شرایط نصب مانند Zone Classification، دما، رطوبت و نحوه اتصال به پنل F&G یا PLC بررسی شود.

این مرحله از انتخاب اشتباه دتکتور جلوگیری می‌کند و عملکرد سیستم را بهبود می‌دهد.

خرید دتکتور گاز GTQ-BS03 Hanwei

دتکتور گاز GTQ-BS03 برای پروژه‌هایی مناسب است که به پایش دائم گازهای قابل اشتعال، اکسیژن یا گازهای سمی در محیط صنعتی نیاز دارند.

خروجی 4-20mA، ارتباط دیجیتال، سه خروجی رله، نمایشگر LCD، کنترل IR، IP67 و ساختار مناسب محیط‌های صنعتی، این دستگاه را به یک گزینه کاربردی برای سیستم‌های Fire & Gas تبدیل می‌کنند.

تنوع بالای سنسورها نیز امکان استفاده از GTQ-BS03 برای گازهایی مانند CH4، CO، H2S، NH3، Cl2، H2، O2 و سایر گازهای صنعتی را فراهم می‌کند.

برای دریافت قیمت GTQ-BS03، انتخاب نوع سنسور، بررسی Range، استعلام موجودی و دریافت مشاوره در زمینه جانمایی دتکتورهای گاز می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید.

سوالات متداول درباره دتکتور گاز GTQ-BS03

دتکتور گاز GTQ-BS03 چه گازهایی را تشخیص می‌دهد؟

این مدل با سنسورهای مختلف برای گازهای قابل اشتعال، اکسیژن و گازهای سمی عرضه می‌شود. متان، CO، H2S، آمونیاک، کلر، هیدروژن و O2 از مهم‌ترین گزینه‌ها هستند.

Range متان در GTQ-BS03 چقدر است؟

نسخه CH4 دارای محدوده اندازه‌گیری 0 تا 100%LEL است.

خروجی GTQ-BS03 چیست؟

این دستگاه خروجی آنالوگ 4-20mA و ارتباط دیجیتال RS485 Power BUS دارد. همچنین سه خروجی رله ارائه می‌کند.

زمان پاسخ دتکتور چقدر است؟

طبق دیتاشیت، برای LEL زمان پاسخ T90 حداکثر 15 ثانیه و برای گازهای سمی T90 حداکثر 30 ثانیه است.

آیا GTQ-BS03 نمایشگر دارد؟

بله. این مدل به نمایشگر LCD مجهز است و وضعیت‌های Power، Alarm و Fault را نیز با نشانگرهای رنگی نمایش می‌دهد.

آیا امکان تنظیم بدون بازکردن بدنه وجود دارد؟

بله. دستگاه از ریموت مادون قرمز برای کنترل بدون تماس پشتیبانی می‌کند.

آیا GTQ-BS03 برای محیط‌های صنعتی مناسب است؟

بله. بدنه آلومینیومی، IP67 و مارکینگ Ex موجود در دیتاشیت، این مدل را برای بسیاری از محیط‌های صنعتی مناسب می‌کنند. انتخاب نهایی باید با Hazardous Area Classification پروژه تطبیق داده شود.
