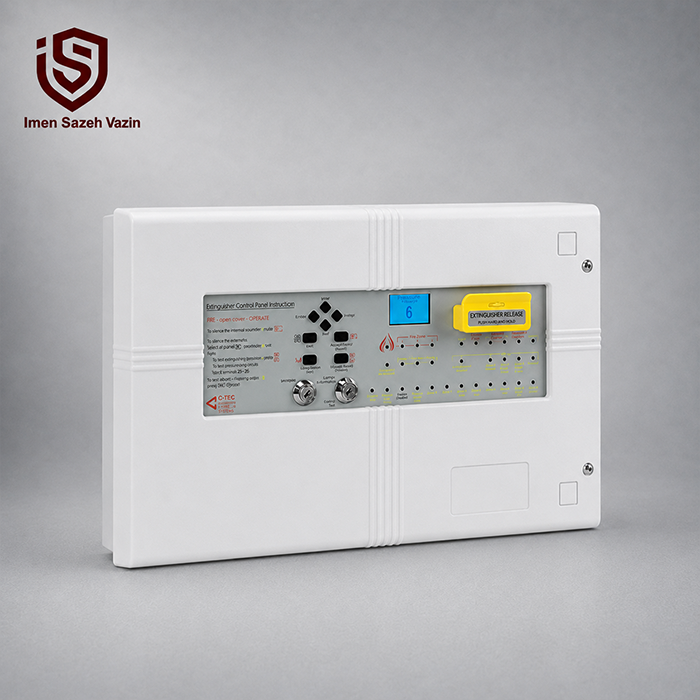

کنترل پنل اطفاء حریق C-TEC EP203

کنترل پنل اطفاء حریق C-TEC EP203 یک پنل متعارف سه زون برای تشخیص حریق و کنترل سیستم‌های اطفاء اتوماتیک است. این پنل علاوه بر عملکرد به‌عنوان یک کنترل پنل اعلام حریق سه زون، مدارها و ورودی‌های لازم برای مدیریت توالی آزادسازی عامل اطفاء را نیز در اختیار سیستم قرار می‌دهد. به همین دلیل، EP203 گزینه‌ای مناسب برای محیط‌هایی است که به تشخیص سریع حریق و کنترل دقیق فرآیند اطفاء نیاز دارند.

C-TEC این محصول را برای حفاظت از فضاهایی مانند اتاق سرور، مراکز مخابراتی، آرشیوها، کتابخانه‌ها، موزه‌ها، کارخانه‌های شیمیایی و اتاق‌های ژنراتور معرفی می‌کند. نمایشگر گرافیکی 128×64 پیکسل، سه زون تشخیص، شش ورودی مانیتورشونده، سه مدار آژیر، ثبت رویدادها و قابلیت اتصال رپیتر از مهم‌ترین امکانات این پنل هستند.

برای آشنایی بیشتر با طراحی سیستم‌های اطفاء اتوماتیک می‌توانید بخش طراحی و اجرای سیستم‌های اطفاء حریق ایمن سازه وزین را نیز بررسی کنید. همچنین برای آشنایی با یکی از سیستم‌های اطفاء گازی که به کنترل پنل اطفاء نیاز دارد، صفحه سیستم اطفاء حریق FM200 در ISV Kala می‌تواند مفید باشد.

کنترل پنل C-TEC EP203 چیست؟

EP203 یک Automatic Extinguisher Panel یا کنترل پنل اطفاء اتوماتیک است. این دستگاه سه زون تشخیص حریق متعارف دارد و مدارهای ویژه‌ای برای کنترل آزادسازی عامل اطفاء در یک ناحیه حفاظت‌شده فراهم می‌کند. در بازار این ساختار گاهی با عنوان پنل 3+1 نیز شناخته می‌شود؛ یعنی سه زون تشخیص در کنار یک ناحیه کنترل اطفاء.

طراح می‌تواند ترکیب زون‌های مختلف را برای آغاز خودکار توالی اطفاء برنامه‌ریزی کند. این قابلیت کمک می‌کند سیستم تنها زمانی وارد مرحله آزادسازی شود که شرایط تعریف‌شده در سناریوی حریق تحقق پیدا کند.

کنترل پنل EP203 متعارف است یا آدرس‌پذیر؟

C-TEC EP203 یک کنترل پنل متعارف است.

این پنل سه مدار زون Conventional دارد و تجهیزات هر زون به‌صورت گروهی تحت نظارت قرار می‌گیرند. بنابراین EP203 برخلاف یک پنل آدرس‌پذیر، آدرس دقیق هر دتکتور را به‌صورت مستقل مدیریت نمی‌کند.

برای دسته‌بندی محصول در سایت می‌توانید از ساختار زیر استفاده کنید:

اعلام و اطفاء حریق ← پنل اطفاء حریق ← پنل اطفاء متعارف

سه زون تشخیص حریق

EP203 سه مدار زون تشخیص حریق دارد. ولتاژ این مدارها در محدوده 19 تا 28 ولت DC قرار می‌گیرد و حداکثر طول هر مدار 250 متر است.

طبق مشخصات رسمی C-TEC، هر زون حداکثر 20 دتکتور را پشتیبانی می‌کند. اگر دتکتورها و شستی‌های اعلام حریق در یک مدار ترکیب شوند، مجموع تجهیزات می‌تواند تا 32 دستگاه برسد.

وجود سه زون به طراح اجازه می‌دهد سناریوی Cross-Zone یا ترکیب چند ناحیه را برای شروع فرآیند اطفاء تعریف کند.

منطق فعال‌سازی قابل برنامه‌ریزی

یکی از قابلیت‌های مهم EP203 امکان برنامه‌ریزی ترکیب زون‌ها برای آغاز توالی اطفاء است.

برای مثال، طراح می‌تواند سیستم را طوری تنظیم کند که فعال شدن یک زون فقط هشدار اولیه ایجاد کند و پس از دریافت آلارم از زون دوم، پنل وارد مرحله اطفاء شود.

این ساختار به کاهش احتمال تخلیه ناخواسته عامل اطفاء کمک می‌کند و کنترل بیشتری روی فرآیند Release در اختیار طراح قرار می‌دهد.

نمایشگر گرافیکی 128×64 پیکسل

کنترل پنل C-TEC EP203 به یک صفحه نمایش گرافیکی 128×64 پیکسل مجهز است.

این نمایشگر وضعیت سیستم، خطاها و اطلاعات مربوط به مراحل عملکرد را در اختیار اپراتور و مهندس راه‌اندازی قرار می‌دهد. C-TEC طراحی رابط کاربری دستگاه را برای ارائه اطلاعات واضح به کاربر، نصاب و مهندس Commissioning در نظر گرفته است.

وجود نمایشگر مناسب، بررسی وضعیت سیستم را نسبت به پنل‌هایی که تنها از LEDهای ساده استفاده می‌کنند آسان‌تر می‌کند.

شش ورودی مانیتورشونده

EP203 دارای شش ورودی Auxiliary مانیتورشونده است:

• Manual Release
• Flow Switch
• Low Pressure
• Mode
• Hold
• Abort

این ورودی‌ها اطلاعات مختلف سیستم اطفاء را به کنترل پنل منتقل می‌کنند و به پنل اجازه می‌دهند فرآیند آزادسازی را بر اساس وضعیت واقعی تجهیزات مدیریت کند.

ورودی Manual Release

ورودی Manual Release برای دریافت فرمان تخلیه دستی در نظر گرفته شده است.

همچنین روی پنل یک شستی Manual Release قرار دارد که کاربران مجاز می‌توانند در شرایط تعریف‌شده از آن برای آغاز توالی اطفاء استفاده کنند.

این قابلیت در کنار عملکرد اتوماتیک باعث می‌شود سیستم هم امکان فعال‌سازی خودکار و هم کنترل دستی داشته باشد.

ورودی Hold

ورودی Hold برای مدیریت و نگه‌داشتن توالی آزادسازی عامل اطفاء کاربرد دارد.

در شرایط تعریف‌شده، فعال شدن Hold می‌تواند فرآیند Release را متوقف نگه دارد تا اپراتور زمان بیشتری برای بررسی محیط یا انجام اقدامات لازم داشته باشد.

نوع دقیق عملکرد Hold باید در مرحله طراحی و راه‌اندازی مشخص شود.

ورودی Abort

ورودی Abort برای لغو توالی آزادسازی عامل اطفاء طراحی شده است.

این عملکرد با Hold تفاوت دارد. Hold معمولاً فرآیند را در وضعیت مشخصی نگه می‌دارد، در حالی که Abort می‌تواند توالی آزادسازی را لغو کند. نحوه عملکرد دقیق این ورودی‌ها باید مطابق سناریوی پروژه تنظیم شود.

C-TEC برای خانواده EP203 شستی‌های Hold و Abort مخصوص نیز ارائه می‌کند.

مانیتورینگ فشار و تخلیه عامل اطفاء

ورودی Low Pressure امکان دریافت وضعیت فشار سیستم اطفاء را فراهم می‌کند.

ورودی Flow Switch نیز می‌تواند اطلاعات مربوط به جریان یا آزادسازی عامل اطفاء را به پنل منتقل کند. این بازخوردها به اپراتور کمک می‌کنند وضعیت سیستم را دقیق‌تر بررسی کند.

در سیستم‌های اطفاء گازی مانند FM200، دریافت اطلاعات مرتبط با فشار و تخلیه برای مانیتورینگ صحیح سیستم اهمیت زیادی دارد.

سه مدار آژیر متعارف

C-TEC EP203 دارای سه مدار آژیر است:

• دو مدار برای First Stage
• یک مدار برای Second Stage

حداکثر جریان هر مدار 200 میلی‌آمپر و حداکثر طول هر مسیر 50 متر است.

وجود مراحل مختلف هشدار به طراح اجازه می‌دهد بین هشدار اولیه حریق و هشدار نزدیک بودن زمان تخلیه عامل اطفاء تفاوت ایجاد کند.

خروجی آزادسازی عامل اطفاء

EP203 دارای خروجی اختصاصی Extinguishant Release است.

این خروجی در محدوده 21 تا 28 ولت DC کار می‌کند و توانایی تأمین جریان 1 آمپر برای حداکثر پنج دقیقه را دارد. زمان تأخیر شروع آزادسازی نیز از صفر تا 60 ثانیه قابل تنظیم است.

مدت فعال بودن خروجی را می‌توان از 1 تا 300 ثانیه و Flood Time را از 60 تا 1800 ثانیه تنظیم کرد. این قابلیت انعطاف بالایی برای هماهنگ‌کردن پنل با سیستم اطفاء پروژه ایجاد می‌کند.

شش رله کمکی

پنل EP203 شش رله کمکی بدون ولتاژ دارد:

• Fire
• Local Fire
• Extract Fan
• First Stage
• Second Stage
• Fault

این رله‌ها از نوع Changeover هستند و حداکثر جریان سوئیچ آن‌ها 1 آمپر با حداکثر ولتاژ 30 ولت DC است.

با استفاده از این خروجی‌ها می‌توان فرمان‌های مورد نیاز پروژه را به تجهیزات جانبی یا سیستم‌های مانیتورینگ منتقل کرد.

اتصال به سیستم تهویه و Extract Fan

وجود رله Extract Fan یکی از قابلیت‌های کاربردی EP203 است.

در پروژه‌های اطفاء گازی ممکن است لازم باشد سیستم تهویه یا فن‌های مرتبط طبق سناریوی مشخص کنترل شوند. خروجی‌های رله پنل امکان ایجاد چنین اینترلاک‌هایی را فراهم می‌کنند.

البته منطق عملکرد تجهیزات تهویه باید در مرحله طراحی Cause & Effect پروژه مشخص شود.

ثبت رویدادها با زمان

EP203 دارای Time-Stamped Event Log است.

این قابلیت رویدادهای سیستم را همراه با زمان ثبت می‌کند و به تیم سرویس و نگهداری اجازه می‌دهد پس از وقوع آلارم یا خطا، توالی اتفاقات را بررسی کند.

وجود Event Log در زمان عیب‌یابی، Commissioning و بررسی عملکرد سیستم اهمیت زیادی دارد.

اتصال حداکثر 8 رپیتر

کنترل پنل EP203 از ارتباط RS485 پشتیبانی می‌کند و می‌توان حداکثر هشت Remote Status Unit را به آن متصل کرد.

رپیترهای سازگار می‌توانند نمایشگر، Manual Release و کلیدهای Mode خود را داشته باشند. این قابلیت برای فضاهایی که چند ورودی دارند یا کنترل پنل اصلی در محل دور از دسترس نصب شده است بسیار کاربردی است.

در چنین پروژه‌هایی می‌توان EP210S یا EP210F را در نقاط دیگر نصب کرد و وضعیت سیستم را از محل مناسب مشاهده کرد. منابع و راهنمای این تجهیزات نیز در بخش رسمی EP203 Resources شرکت C-TEC قرار دارد.

قابلیت توسعه با کارت رله EP212

اگر پروژه به خروجی‌های بیشتری نیاز داشته باشد، می‌توان کارت توسعه C-TEC EP212 را داخل پنل نصب کرد.

EP212 پنج خروجی رله اضافی برای وضعیت‌های Reset، Mode، Discharged، Hold و Abort فراهم می‌کند. هر خروجی ظرفیت 1 آمپر در 30 ولت DC دارد.

این قابلیت برای اتصال سیستم به BMS یا تجهیزات جانبی بسیار کاربردی است.

استفاده از EP214 System Line Terminator

C-TEC تجهیز EP214 را نیز برای اتصال خروجی Release به سلونوئید یا تجهیزات فعال‌کننده سیستم اطفاء ارائه می‌کند.

یک EP214 همراه پنل EP203 عرضه می‌شود و در صورت نیاز می‌توان حداکثر دو EP214 را برای هر EP203 استفاده کرد.

این تجهیز یک LED قرمز نیز دارد که هنگام فعال شدن خروجی اطفاء روشن می‌شود.

منبع تغذیه 3 آمپر

کنترل پنل C-TEC EP203 به یک منبع تغذیه سوئیچینگ مطابق EN54-4 مجهز است.

ولتاژ نامی منبع تغذیه داخلی 27 ولت DC است و سیستم می‌تواند در شرایط مشخص تا 3 آمپر جریان Peak تأمین کند.

منبع تغذیه داخلی یکی از دلایل اصلی است که پنل می‌تواند علاوه بر بخش تشخیص، تجهیزات کنترلی و اطفاء را نیز مدیریت کند.

باتری پشتیبان

EP203 قابلیت نصب دو باتری 12 ولت 7 آمپرساعت VRLA را دارد که به‌صورت سری متصل می‌شوند.

باتری پشتیبان امکان ادامه کار سیستم هنگام قطع برق اصلی را فراهم می‌کند. مدت زمان واقعی پشتیبانی باید بر اساس جریان مصرفی تجهیزات و الزامات طراحی محاسبه شود.

مشخصات فنی C-TEC EP203

نوع سیستم: کنترل پنل اطفاء متعارف

تعداد زون تشخیص: 3 زون

ولتاژ هر زون: 19 تا 28V DC

حداکثر طول هر زون: 250 متر و حداکثر دتکتور در هر زون: 20 عدد

حداکثر تجهیزات ترکیبی دتکتور و شستی: 32 عدد

تعداد مدار آژیر: 3 مدار

ظرفیت هر مدار آژیر: 200mA

نمایشگر: LCD گرافیکی 128×64 پیکسل

ورودی مانیتورشونده: 6 عدد

رله کمکی: 6 عدد

ارتباط توسعه: RS485

حداکثر Remote Status Unit: هشت دستگاه

تغذیه اصلی: 230V AC، 50/60Hz

منبع تغذیه داخلی: 27V DC نامی

حداکثر جریان Peak: 3A

باتری: دو عدد 12V 7Ah VRLA

درجه حفاظت: IP30

وزن بدون باتری: 4.2 کیلوگرم

دمای کاری: 5- تا 40+ درجه سانتی‌گراد

حداکثر رطوبت نسبی: 95 درصد

ابعاد کنترل پنل EP203

ابعاد کلی پنل C-TEC EP203 برابر است با:

عرض: 467 میلی‌متر

ارتفاع: 293 میلی‌متر

عمق: 85 میلی‌متر

Back Box نیز ابعاد 439 × 276 × 70 میلی‌متر دارد.

پنل از Back Box فلزی، شاسی فلزی و درپوش پلاستیکی تشکیل شده است.

استانداردها و تأییدیه‌ها

C-TEC EP203 دارای تأییدیه LPCB مطابق استانداردهای زیر است:

• EN12094-1
• EN54-2
• EN54-4

استاندارد EN12094-1 به تجهیزات کنترل سیستم‌های ثابت اطفاء گازی مربوط است. EN54-2 نیز الزامات کنترل پنل اعلام حریق را پوشش می‌دهد و EN54-4 به تجهیزات منبع تغذیه سیستم مربوط می‌شود.

وجود تأییدیه LPCB یکی از نقاط قوت این پنل برای استفاده در پروژه‌های حرفه‌ای محسوب می‌شود.

کاربرد کنترل پنل اطفاء C-TEC EP203

EP203 برای حفاظت از فضاهایی طراحی شده است که آتش‌سوزی می‌تواند خسارت مالی یا عملیاتی زیادی ایجاد کند.

کاربردهای متداول آن شامل موارد زیر است:

• اتاق‌های سرور
• دیتاسنترها
• مراکز مخابراتی
• آرشیو و بایگانی اسناد
• کتابخانه‌ها
• موزه‌ها و گالری‌ها
• اتاق‌های ژنراتور
• کارخانه‌ها و واحدهای شیمیایی
• اتاق‌های تجهیزات حساس

در بسیاری از این محیط‌ها از سیستم‌های اطفاء گازی استفاده می‌شود. برای آشنایی با یکی از این راهکارها می‌توانید صفحه سیستم اطفاء حریق FM200 در ISV Kala را بررسی کنید.

مزایای کنترل پنل C-TEC EP203

یکی از مهم‌ترین مزایای EP203 این است که تشخیص حریق و کنترل اطفاء را در یک پنل واحد ترکیب می‌کند.

سه زون تشخیص، شش ورودی مانیتورشونده، سه مدار آژیر، خروجی Release قابل برنامه‌ریزی، شش رله کمکی و امکان اتصال هشت رپیتر، امکانات مناسبی برای طراحی یک سیستم اطفاء حرفه‌ای فراهم می‌کنند.

همچنین وجود Hold، Abort، Manual Release، Event Log و قابلیت توسعه با کارت EP212 باعث می‌شود طراح بتواند سناریوی سیستم را متناسب با نیاز پروژه تنظیم کند.

خرید کنترل پنل اطفاء حریق C-TEC EP203

پیش از انتخاب EP203 باید نوع سیستم اطفاء، تعداد دتکتورها، نحوه زون‌بندی، منطق Cross-Zone، تعداد تجهیزات هشدار و تجهیزات جانبی مورد نیاز مشخص شوند.

در پروژه‌های اطفاء گازی، نوع شیر یا Actuator، نیاز به Hold و Abort، تعداد Remote Status Unit و نحوه ارتباط سیستم با BMS نیز باید بررسی شود.

برای طراحی و انتخاب تجهیزات مناسب می‌توانید از خدمات سیستم‌های اعلام و اطفاء حریق ایمن سازه وزین استفاده کنید.

جمع‌بندی

کنترل پنل اطفاء حریق C-TEC EP203 یک پنل متعارف سه زون برای تشخیص حریق و کنترل یک سیستم اطفاء اتوماتیک است. این دستگاه سه مدار تشخیص، سه خروجی آژیر، شش ورودی مانیتورشونده، شش رله کمکی، خروجی اختصاصی Release و نمایشگر گرافیکی 128×64 پیکسل دارد.

قابلیت تعریف ترکیب زون‌ها برای شروع توالی اطفاء، ورودی‌های Hold و Abort، Manual Release، ثبت رویدادها و امکان اتصال تا هشت Remote Status Unit، کنترل دقیق‌تری روی سیستم اطفاء فراهم می‌کنند.

تأییدیه LPCB مطابق EN12094-1 و EN54-2/4 نیز EP203 را به گزینه‌ای قابل بررسی برای اتاق سرور، دیتاسنتر، مراکز مخابراتی، آرشیوها و سایر فضاهای حساس تبدیل کرده است.
