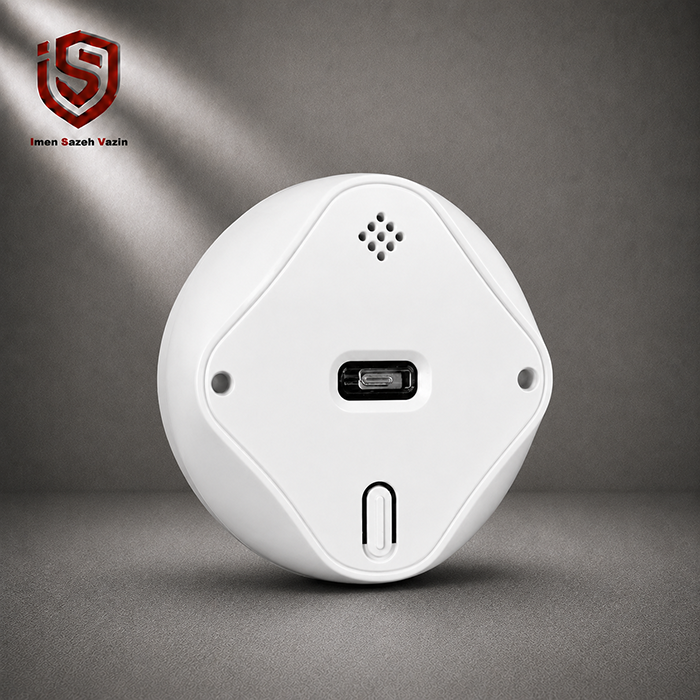

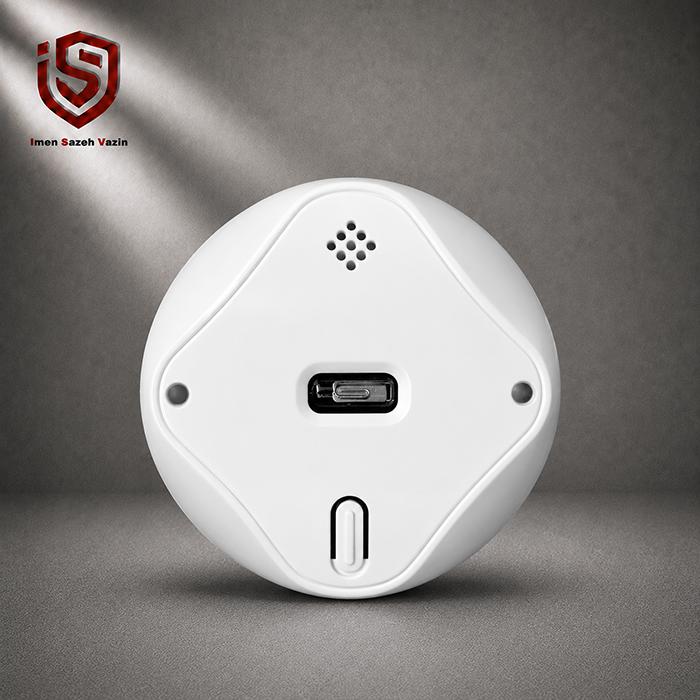

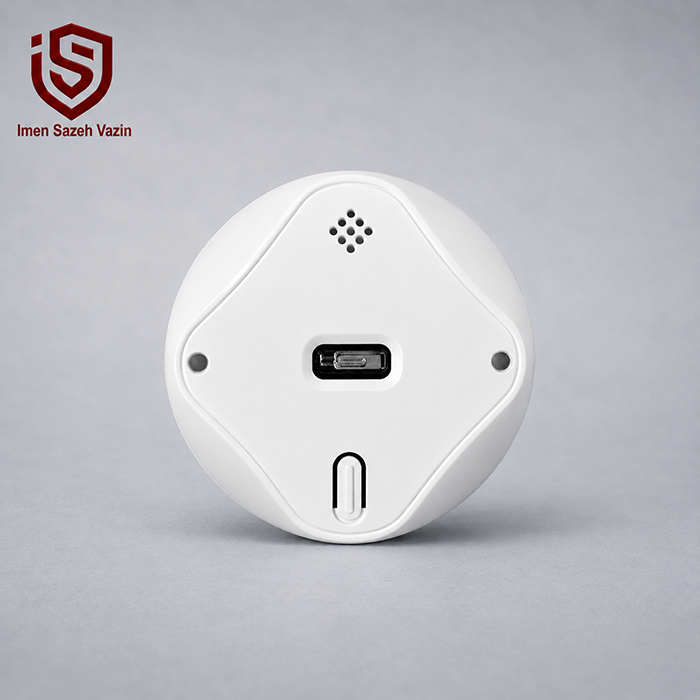

دتکتور شعله ای UV متعارف چهار سیمه AW-D146R

دتکتور شعله ای UV متعارف چهار سیمه AW-D146R یک دتکتور شعله UV متعارف چهار سیمه است که برای تشخیص سریع تابش فرابنفش ناشی از شعله طراحی شده است. این دتکتور از سنسور UV حساس در محدوده طیفی 185 تا 260 نانومتر استفاده می‌کند و پس از شناسایی شرایط حریق، خروجی رله را برای انتقال Alarm به سیستم اعلام حریق فعال می‌کند.

دتکتور شعله AW-D146R با سیستم‌های 24 ولت DC سازگاری مناسبی دارد و محدوده تغذیه آن 12 تا 28 ولت DC است. زاویه دید تا 120 درجه، نشانگر LED با قابلیت مشاهده 360 درجه، آژیر داخلی و دکمه تست از دیگر امکانات مهم این محصول محسوب می‌شوند.

این مدل برای محیط‌های داخلی مانند اتاق ژنراتور، اتاق سوخت، آزمایشگاه، اتاق رنگ، انبار مواد شیمیایی و سایر فضاهایی مناسب است که احتمال ایجاد سریع شعله وجود دارد.

 دتکتور شعله ای AW-D146R چیست؟

AW-D146R یک Conventional UV Flame Detector است. این تجهیز تابش فرابنفش حاصل از شعله را بررسی می‌کند و در صورت تشخیص شرایط حریق، سیگنال Alarm ایجاد می‌کند.

برخلاف دتکتور دود که برای واکنش به ذرات دود به زمان انتقال دود تا محل سنسور نیاز دارد، Flame Detector مستقیماً انرژی تابشی ناشی از شعله را بررسی می‌کند.

همین ویژگی باعث می‌شود دتکتورهای شعله در فضاهایی که حریق می‌تواند به‌صورت ناگهانی و شعله‌ور شروع شود، کاربرد زیادی داشته باشند.

برای آشنایی بیشتر با نحوه پردازش سیگنال دتکتورها در سیستم اعلام حریق می‌توانید مقاله کنترل پنل اعلام حریق را در سایت ایمن سازه وزین مطالعه کنید.

فناوری UV در  دتکتور شعله ای AW-D146R چگونه شعله را تشخیص می‌دهد؟

شعله هنگام سوختن، انرژی را در طول موج‌های مختلف منتشر می‌کند. بخشی از این انرژی در محدوده فرابنفش قرار دارد.

سنسور UV در AW-D146R محدوده 185 تا 260 نانومتر را پایش می‌کند. هنگامی که شدت و الگوی تابش با شرایط حریق مطابقت داشته باشد، دتکتور وضعیت Fire را اعلام می‌کند.

این روش امکان تشخیص بسیار سریع شعله را فراهم می‌کند و برای فضاهایی که احتمال Flash Fire یا ایجاد ناگهانی شعله وجود دارد، کاربرد دارد.

البته دتکتور UV باید دید مناسبی نسبت به محدوده حفاظت‌شده داشته باشد. تجهیزات، دیوارها، ستون‌ها یا سایر موانع نباید مسیر دید دتکتور را مسدود کنند.

NFPA نیز در توضیحات مربوط به Flame Detection تأکید می‌کند که دتکتورهای شعله اساساً تجهیزات Line-of-Sight هستند؛ بنابراین جانمایی آن‌ها نقش مهمی در عملکرد صحیح سیستم دارد.

سیستم چهار سیمه Conventional

AW-D146R از ساختار چهار سیمه استفاده می‌کند.

دو رشته سیم برای تأمین تغذیه دستگاه به کار می‌روند و خروجی رله نیز ارتباط Alarm را با کنترل پنل یا تجهیزات کنترلی برقرار می‌کند.

این ساختار امکان استفاده از دتکتور را در بسیاری از سیستم‌های اعلام حریق متعارف فراهم می‌کند.

خروجی رله دستگاه ظرفیت 1A در 24VDC دارد. بنابراین مهندس طراح می‌تواند آن را مطابق مشخصات ورودی پنل یا ماژول واسط در سیستم استفاده کند.

برای مشاهده سایر تجهیزات مرتبط می‌توانید بخش محصولات ایمن سازه وزین را نیز بررسی کنید.

ولتاژ کاری AW-D146R

یکی از نکات مهم در مشخصات این محصول، ولتاژ تغذیه آن است.

AW-D146R در محدوده:

12 تا 28 ولت DC

کار می‌کند. بنابراین استفاده از آن در سیستم‌های استاندارد 24VDC امکان‌پذیر است.

جریان مصرفی دستگاه نیز پایین است:

• حالت Monitoring: حداکثر 3mA
• حالت Alarm: حداکثر 30mA

این مشخصات باید هنگام محاسبه ظرفیت منبع تغذیه سیستم اعلام حریق در نظر گرفته شوند.

زاویه دید تا 120 درجه

AW-D146R زاویه تشخیص گسترده‌ای تا 120 درجه دارد.

Field of View مناسب به دتکتور اجازه می‌دهد بخش وسیعی از محیط را تحت نظر داشته باشد. با این حال، زاویه 120 درجه به این معنا نیست که یک دتکتور در هر شرایطی کل محیط را پوشش می‌دهد.

مهندس طراح باید موارد زیر را نیز بررسی کند:

• ارتفاع نصب
• فاصله تا محل محتمل حریق
• وجود موانع
• ابعاد محیط
• محل منابع خطر
• زاویه نصب دتکتور

جانمایی مناسب می‌تواند تأثیر زیادی بر سرعت و قابلیت اطمینان تشخیص داشته باشد.

نشانگر LED با دید 360 درجه

AW-D146R به LED قرمز برای نمایش وضعیت تجهیز مجهز است.

در شرایط عادی، LED به‌صورت دوره‌ای چشمک می‌زند و فعال‌بودن دستگاه را نشان می‌دهد. هنگام تشخیص شعله، LED در حالت Alarm روشن می‌ماند.

طراحی نشانگر به شکلی است که کاربر بتواند وضعیت Alarm را از زوایای مختلف مشاهده کند.

این ویژگی هنگام بازرسی، تست و تعمیرات دوره‌ای سیستم بسیار کاربردی است.

آژیر داخلی بیش از 85 دسی‌بل

این دتکتور علاوه بر خروجی Alarm، آژیر داخلی نیز دارد.

شدت صدای اعلام‌شده دستگاه حداقل 85dB در فاصله 3 متر است.

در نتیجه، AW-D146R فقط سیگنال را به کنترل پنل ارسال نمی‌کند و در محل نصب نیز هشدار صوتی ایجاد می‌کند.

البته آژیر داخلی این دستگاه جایگزین طراحی و نصب تجهیزات هشدار صوتی اصلی ساختمان نمی‌شود. مهندس سیستم باید Sounderهای موردنیاز پروژه را طبق طراحی سیستم اعلام حریق انتخاب کند.

دکمه Test برای بررسی عملکرد دستگاه

AW-D146R یک دکمه Test دارد.

کاربر می‌تواند از این دکمه برای بررسی اولیه وضعیت عملکرد دستگاه استفاده کند. با فشردن دکمه، دتکتور واکنش تست را اجرا می‌کند و LED و Buzzer وضعیت دستگاه را نشان می‌دهند.

این قابلیت فرآیند بررسی‌های دوره‌ای را ساده‌تر می‌کند.

با این حال، تست کامل یک Flame Detector باید مطابق دستورالعمل نگهداری سیستم انجام شود و صرفاً به فشردن دکمه Test محدود نشود.

استاندارد  دتکتور شعله ای EN 54-10

AW-D146R با الزامات مرتبط با EN 54-10 معرفی شده است.

استاندارد EN 54-10 به Flame Detectorهای نقطه‌ای مورد استفاده در سیستم‌های تشخیص و اعلام حریق می‌پردازد و الزامات، روش‌های آزمون و معیارهای عملکرد این تجهیزات را مشخص می‌کند.

برای مطالعه بیشتر درباره این استاندارد می‌توانید صفحه استاندارد EN 54-10 در NEN را مشاهده کنید.

این لینک به یک مرجع استاندارد بین‌المللی هدایت می‌شود و کاربر را به فروشگاه تجهیزات اعلام حریق یا فروشنده رقیب منتقل نمی‌کند.

محدودیت منابع UV و محل نصب

هنگام استفاده از دتکتور UV باید منابع ایجادکننده تابش فرابنفش در محیط را بررسی کرد.

قوس الکتریکی و برخی عملیات صنعتی مانند جوشکاری می‌توانند تابش UV ایجاد کنند. در نتیجه، نصب Flame Detector UV در محیطی که عملیات جوشکاری مکرر در میدان دید دستگاه انجام می‌شود، نیاز به بررسی دقیق دارد.

این موضوع یکی از تفاوت‌های مهم میان یک دتکتور UV ساده و مدل‌های چندطیفی مانند UV/IR یا IR3 است.

اگر محیط پروژه منابع مزاحم متعددی دارد، مهندس طراح باید انتخاب میان UV، UV/IR و IR3 را بر اساس شرایط واقعی سایت انجام دهد.

مناسب برای محیط‌های داخلی

سازنده AW-D146R را برای Indoor Application معرفی می‌کند.

بنابراین این مدل را نباید بدون بررسی فنی برای فضای باز، محیط‌های بارانی یا نواحی صنعتی سخت جایگزین Flame Detectorهای Outdoor کرد.

بدنه دستگاه از ABS ساخته شده و طراحی آن بیشتر برای محیط‌های داخلی مناسب است.

اگر پروژه به Flame Detector برای پالایشگاه، محیط Outdoor یا Hazardous Area نیاز دارد، مدل‌های ضد انفجار مانند AW-FD707EX یا AW-FD708EX گزینه‌های تخصصی‌تری محسوب می‌شوند.

کاربردهای دتکتور شعله ای AW-D146R

دتکتور شعله AW-D146R برای محیط‌های داخلی که احتمال تشکیل سریع شعله وجود دارد کاربرد مناسبی دارد.

از جمله این فضاها می‌توان به موارد زیر اشاره کرد:

• اتاق ژنراتور
• اتاق سوخت
• اتاق رنگ
• آزمایشگاه‌ها
• انبار مواد شیمیایی
• اتاق تجهیزات
• کارگاه‌های دارای مواد قابل اشتعال
• فضاهای نگهداری سوخت
• برخی محیط‌های صنعتی داخلی
• پروژه‌های اعلام حریق کوچک و متوسط

انتخاب نهایی باید بر اساس نوع حریق محتمل و شرایط محیط انجام شود.

مزایای استفاده از  دتکتور شعله ای UV

دتکتور UV می‌تواند در پروژه مناسب چند مزیت مهم ایجاد کند.

نخست، دستگاه مستقیماً تابش شعله را بررسی می‌کند. بنابراین واکنش آن به حریق شعله‌دار می‌تواند سریع باشد.

دوم، ساختار Conventional نصب و اتصال آن را در پروژه‌های کوچک و متوسط ساده می‌کند.

سوم، خروجی Relay امکان اتصال دستگاه به سیستم‌های کنترلی مختلف را فراهم می‌کند.

در نهایت، AW-D146R علاوه بر Alarm Output، نشانگر LED، آژیر داخلی و دکمه Test را در یک بدنه جمع‌وجور ارائه می‌دهد.

مشخصات فنی AW-D146R

مشخصه	مقدار
برند	ASENWARE
مدل	AW-D146R
نوع تجهیز	Conventional UV Flame Detector
سیستم سیم‌بندی	چهار سیمه
فناوری تشخیص	Ultraviolet / UV
محدوده طیفی	185 تا 260 نانومتر
حساسیت	Grade 1
ولتاژ کاری	12 تا 28VDC
سیستم متداول تغذیه	24VDC
جریان Monitoring	حداکثر 3mA
جریان Alarm	حداکثر 30mA
زاویه تشخیص	حداکثر 120 درجه
خروجی	Relay
ظرفیت کنتاکت رله	1A @ 24VDC
شدت صدای Buzzer	حداقل 85dB در 3 متر
نشانگر	LED وضعیت Normal و Alarm
دمای کاری	10- تا 50+ درجه سانتی‌گراد
رطوبت کاری	5 تا 95% RH بدون میعان
نوع کاربرد	Indoor
جنس بدنه	ABS
رنگ	سفید
قطر	حدود 99.8 میلی‌متر
ارتفاع با کاور	حدود 43.2 میلی‌متر
وزن	حدود 120 گرم
استاندارد مرجع	EN 54-10

خرید دتکتور شعله ای AW-D146R

AW-D146R برای پروژه‌هایی مناسب است که به یک Flame Detector UV متعارف، ساده و کم‌مصرف برای فضای داخلی نیاز دارند.

ساختار چهار سیمه، خروجی Relay، زاویه تشخیص تا 120 درجه، LED با دید 360 درجه، آژیر داخلی و دکمه Test استفاده از این مدل را در بسیاری از پروژه‌های کوچک و متوسط آسان می‌کنند.

با این حال، انتخاب Flame Detector باید بر اساس نوع سوخت، منابع UV موجود در محیط، میدان دید و شرایط محل نصب انجام شود.

اگر در پروژه منابعی مانند جوشکاری، قوس الکتریکی یا شرایط محیطی سخت وجود دارد، بهتر است قبل از خرید، استفاده از مدل‌های UV/IR یا IR3 نیز بررسی شود.

برای دریافت قیمت AW-D146R، بررسی موجودی و دریافت مشاوره برای انتخاب دتکتور شعله مناسب می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید.

سوالات متداول درباره  دتکتور شعله ای AW-D146R

AW-D146R چه نوع دتکتوری است؟

AW-D146R یک دتکتور شعله UV متعارف چهار سیمه است که تابش فرابنفش ناشی از شعله را تشخیص می‌دهد.

آیا AW-D146R با سیستم 24V کار می‌کند؟

بله. محدوده تغذیه دستگاه 12 تا 28VDC است و با سیستم‌های 24VDC سازگاری دارد.

زاویه تشخیص این دتکتور چقدر است؟

حداکثر زاویه تشخیص AW-D146R برابر 120 درجه اعلام شده است.

آیا این محصول خروجی رله دارد؟

بله. AW-D146R از Relay Output استفاده می‌کند و ظرفیت کنتاکت آن 1A در 24VDC است.

آیا AW-D146R آژیر داخلی دارد؟

بله. دستگاه دارای Buzzer داخلی با شدت صدای حداقل 85dB در فاصله 3 متر است.

آیا برای فضای باز مناسب است؟

سازنده این مدل را برای Indoor Application معرفی کرده است. برای محیط Outdoor یا Hazardous Area بهتر است Flame Detector تخصصی متناسب با شرایط محیط انتخاب شود.

آیا این دتکتور برای محیط دارای جوشکاری مناسب است؟

قوس الکتریکی و جوشکاری می‌توانند تابش UV ایجاد کنند. بنابراین در چنین محیطی باید محل نصب و فناوری دتکتور با دقت بیشتری بررسی شود.
