کنترل پنل 18 زون زیتکس ZX-1800 N:

کنترل پنل 18 زونزون زیتکس ZX-1800 N برای پروژه‌هایی طراحی شده است که به یک سیستم کانونشنال قابل توسعه، پایدار و حرفه‌ای نیاز دارند. این پنل قابلیت پشتیبانی از 2 تا 18 زون را دارد و در صورت شبکه شدن دو دستگاه، ظرفیت سیستم می‌تواند تا 36 زون افزایش پیدا کند.

در یک سیستم اعلام حریق کانونشنال، کنترل پنل مهم‌ترین بخش مدیریتی سیستم محسوب می‌شود. تمام سیگنال‌های ارسال‌شده از دتکتورها، شستی‌ها و سایر تجهیزات به پنل مرکزی منتقل می‌شوند و پس از پردازش، وضعیت حریق، خطا یا شرایط عادی سیستم در اختیار اپراتور قرار می‌گیرد.

این انعطاف باعث می‌شود ZX-1800 N برای پروژه‌هایی با ابعاد مختلف قابل استفاده باشد؛ از ساختمان‌های متوسط گرفته تا مجتمع‌هایی که تعداد طبقات یا فضاهای حفاظتی بیشتری دارند.

برای آشنایی بیشتر با نقش مرکز کنترل در ساختار سیستم می‌توانید راهنمای کنترل پنل اعلام حریق را نیز مطالعه کنید.

کنترل پنل 18 زون ZX-1800 N چیست؟

ZX-1800 N یک کنترل پنل اعلام حریق کانونشنال است که امکان مدیریت زون‌های مختلف سیستم را فراهم می‌کند.

در سیستم‌های Conventional، ساختمان به چند Zone تقسیم می‌شود. دتکتورها، شستی‌ها و تجهیزات مرتبط هر ناحیه به زون مشخصی متصل می‌شوند و در صورت وقوع حریق، پنل ناحیه فعال‌شده را نمایش می‌دهد.

به همین دلیل تعداد زون‌های پنل یکی از مهم‌ترین پارامترهای انتخاب آن است.

ZX-1800 N از 2 تا 18 زون قابل تجهیز است و ساختار آن به‌گونه‌ای طراحی شده که متناسب با ظرفیت پروژه کارت‌های زون اضافه شوند.

این ویژگی باعث می‌شود کارفرما یا طراح الزاماً از ابتدا هزینه یک پنل با تمام ظرفیت را پرداخت نکند و ظرفیت سیستم را متناسب با نیاز پروژه تعریف کند.

چرا کنترل پنل 18 زون برای پروژه‌های متوسط و بزرگ مناسب است؟

در پروژه‌هایی که تعداد فضاها، طبقات یا بخش‌های حفاظت‌شده زیاد است، استفاده از پنل‌های محدود 2 یا 4 زون می‌تواند باعث کاهش انعطاف طراحی شود.

داشتن 18 زون به طراح اجازه می‌دهد ساختمان را به بخش‌های مشخص‌تری تقسیم کند.

برای مثال، زون‌ها می‌توانند بر اساس موارد زیر تفکیک شوند:

• طبقات
• واحدهای مستقل
• بخش‌های اداری
• انبارها
• فضاهای خدماتی
• موتورخانه
• پارکینگ
• اتاق برق
• بخش‌های صنعتی

هرچه تقسیم‌بندی منطقی‌تر انجام شود، شناسایی منطقه حادثه برای اپراتور سریع‌تر خواهد بود.

تفاوت سیستم کانونشنال با آدرس پذیر

یکی از مهم‌ترین سوالات هنگام انتخاب ZX-1800 N این است که آیا برای پروژه سیستم کانونشنال مناسب است یا آدرس‌پذیر.

در سیستم کانونشنال، پنل محل حادثه را در سطح Zone نمایش می‌دهد. اما در سیستم آدرس‌پذیر، هر Device دارای آدرس مستقل است و محل دقیق تجهیز فعال‌شده قابل شناسایی است.

بنابراین سیستم کانونشنال همچنان برای بسیاری از پروژه‌ها انتخاب منطقی و اقتصادی محسوب می‌شود.

قابلیت توسعه از 2 تا 18 زون

یکی از نقاط قوت ZX-1800 N ساختار قابل توسعه آن است.

این پنل می‌تواند از 2 زون شروع شود و با اضافه کردن کارت‌های زون تا 18 زون توسعه یابد.

این ویژگی در پروژه‌هایی که احتمال توسعه آینده وجود دارد اهمیت زیادی دارد.

برای مثال، یک ساختمان ممکن است در فاز اول فقط 8 زون نیاز داشته باشد، اما در آینده بخش دیگری نیز به پروژه اضافه شود. اگر ظرفیت پنل از ابتدا مناسب انتخاب شده باشد، توسعه سیستم ساده‌تر خواهد بود.

شبکه کردن دو پنل و رسیدن به 36 زون

ZX-1800 N قابلیت شبکه شدن بدون نیاز به کارت شبکه اضافه را دارد و دو پنل می‌توانند از طریق دو رشته سیم به یکدیگر متصل شوند. در حالت شبکه، ظرفیت سیستم می‌تواند تا 36 زون افزایش پیدا کند.

این قابلیت برای پروژه‌هایی مانند:

• ساختمان‌های چند بلوکی
• برج‌های بزرگ
• مجتمع‌های تجاری
• کارخانه‌ها
• مجموعه‌های آموزشی
• پروژه‌های دارای دو بخش مستقل

کاربردی است.

یکی از مزایای مهم شبکه این است که وضعیت یک پنل می‌تواند از پنل دیگر نیز کنترل و مشاهده شود.

خروجی مستقل برای هر زون

طبق اطلاعات فنی ZX-1800 N، برای هر Zone خروجی جداگانه‌ای در نظر گرفته شده است.

این قابلیت باعث می‌شود طراح بتواند عملکردهای مختلف را متناسب با هر ناحیه تعریف کند.

برای مثال، فعال شدن یک Zone می‌تواند با سناریوی مشخصی در همان بخش هماهنگ شود.

البته نحوه استفاده از خروجی‌ها باید بر اساس Cause & Effect پروژه و طراحی سیستم انجام شود.

استاندارد EN 54-2 در ZX-1800 N

یکی از استانداردهای اعلام‌شده برای ZX-1800 N، EN 54-2 است.

این استاندارد با Control and Indicating Equipment در سیستم‌های کشف و اعلام حریق مرتبط است.

مرجع مستقل BSI توضیح می‌دهد که استاندارد BS EN 54-2 الزامات، روش‌های آزمون و معیارهای عملکرد تجهیزات کنترل و نمایش سیستم اعلام حریق را پوشش می‌دهد.

بنابراین وجود این استاندارد در مشخصات کنترل پنل اهمیت زیادی دارد؛ زیرا عملکرد پنل در مرکز کل سیستم قرار دارد.

استاندارد کنترل پنل 18 زون EN 54-4 و منبع تغذیه

ZX-1800 N همچنین با EN 54-4 معرفی شده است.

EN 54-4 به Power Supply Equipment مربوط می‌شود و مواردی مانند:

• منبع اصلی
• منبع Standby
• شارژر
• خطاهای منبع تغذیه
• عملکرد باتری
• الزامات تست

را پوشش می‌دهد.

مرجع BS EN 54-4 در BSI نیز این استاندارد را برای تجهیزات منبع تغذیه سیستم‌های اعلام حریق ساختمان معرفی می‌کند.

این لینک یک مرجع مستقل استاندارد است و ارتباطی با تولیدکننده یا فروشنده تجهیزات ندارد.

استاندارد ملی ISIRI 3707

برای ZX-1800 N استاندارد ملی ایران ISIRI 3707 نیز در مشخصات محصول ذکر شده است.

در پروژه‌های داخلی، علاوه بر استانداردهای بین‌المللی، بررسی استانداردهای ملی و الزامات سازمان آتش‌نشانی اهمیت زیادی دارد.

بنابراین در مرحله Submittal بهتر است مستندات استاندارد محصول همراه با مشخصات فنی پروژه بررسی شوند.

منبع تغذیه 24 ولت DC

ZX-1800 N دارای منبع تغذیه داخلی 24 ولت DC است.

ولتاژ ورودی دستگاه:

220 ±10% VAC

و خروجی سیستم:

24 VDC

اعلام شده است.

کنترل پنل همچنین به منبع تغذیه Switching مجهز شده است تا در برابر نوسانات ولتاژ عملکرد مناسبی داشته باشد.

وجود منبع تغذیه پایدار اهمیت زیادی دارد؛ زیرا کنترل پنل، تجهیزات زون‌ها و خروجی‌های سیستم به تغذیه مناسب وابسته هستند.

باتری پشتیبان کنترل پنل 18 زون ZX-1800 N

سیستم اعلام حریق باید در زمان قطع برق شهر نیز بتواند برای مدت مشخصی به کار ادامه دهد.

برای ZX-1800 N دو عدد باتری 12 ولت 7.2 آمپرساعت در نظر گرفته شده است.

ساختار باتری:

2 × 12 V / 7.2 Ah

است.

ظرفیت واقعی مورد نیاز باید بر اساس بار Standby، بار Alarm و الزامات پروژه بررسی شود.

در استاندارد NFPA 72 نیز منبع تغذیه، قابلیت اطمینان و عملکرد کنترل یونیت از بخش‌های مهم سیستم اعلام حریق محسوب می‌شوند. برای مطالعه مرجع می‌توان از NFPA 72 – National Fire Alarm and Signaling Code استفاده کرد.

ظرفیت دتکتور در هر زون

یکی از مهم‌ترین مشخصات طراحی ZX-1800 N ظرفیت تجهیزات هر Zone است.

طبق جدول رسمی، در هر زون می‌توان حداکثر:

• 20 دتکتور دود ZITEX
• 20 دتکتور حرارت ZITEX

را استفاده کرد.

این اعداد باید هنگام طراحی و محاسبه تعداد تجهیزات رعایت شوند.

برای مثال، اگر پروژه‌ای در یک زون 25 دتکتور نیاز داشته باشد، بهتر است طراحی زون‌ها بازنگری شود و تعداد تجهیزات در چند Zone توزیع شوند.

تعداد شستی در هر زون

برای شستی‌های اعلام حریق در جدول فنی ZX-1800 N محدودیت عددی مشخصی اعلام نشده و عبارت Unlimited ذکر شده است.

با این حال این موضوع به معنی نصب تعداد نامحدود شستی بدون محاسبه طراحی نیست.

در پروژه واقعی، مواردی مانند:

• مسیر کابل
• افت ولتاژ
• طول مدار
• طراحی زون
• شرایط استاندارد

باید بررسی شوند.

ظرفیت آژیرها

برای آژیرهای 30 میلی‌آمپر، حداکثر 10 آژیر برای هر بخش اعلام‌شده است.

این عدد در طراحی خروجی Sounder اهمیت زیادی دارد.

افزایش تعداد آژیر بدون بررسی جریان می‌تواند باعث اضافه‌بار روی خروجی شود.

بنابراین قبل از نصب باید:

تعداد آژیر × جریان هر آژیر

محاسبه شود.

مقاومت انتهای خط EOL

مقدار مقاومت End of Line برای ZX-1800 N برابر:

6800 Ω با تلرانس 5 درصد و توان 0.5 وات اعلام شده است. مقاومت EOL نقش مهمی در مانیتورینگ صحت مدار دارد.

پنل با بررسی وضعیت مدار می‌تواند شرایطی مانند:

• مدار عادی
• قطعی
• اتصال کوتاه
• Alarm

را تشخیص دهد. در نصب، مقاومت انتهای خط باید دقیقاً در محل انتهای مدار قرار گیرد، نه داخل پنل.

سطح مقطع مناسب کابل

برای خطوط Zone و Sounder، سطح مقطع مناسب کابل 1.5 میلی‌متر مربع اعلام شده است.

البته نوع کابل نهایی باید بر اساس:

• طول مسیر
• افت ولتاژ
• الزامات آتش‌نشانی
• شرایط محیطی
• استاندارد پروژه

انتخاب شود.

رله کمکی

ZX-1800 N دارای کنتاکت Relay کمکی با مشخصات:

1A / 30 VDC Max

و از نوع Voltage Free است.

این رله می‌تواند برای ارتباط با تجهیزات جانبی استفاده شود، اما نباید مستقیماً به ولتاژ اصلی متصل شود.

برای سیستم‌هایی که نیاز به کنترل تجهیزات جانبی دارند، طراحی Interface باید به‌صورت اصولی انجام شود.

فناوری F.A.P برای کاهش آلارم کاذب

در معرفی ZX-1800 N به False Alarm Protection یا F.A.P اشاره شده است.

این فناوری با استفاده از پردازش سخت‌افزاری و نرم‌افزاری برای افزایش مقاومت سیستم در برابر خطاها و هشدارهای ناخواسته طراحی شده است.

آلارم کاذب می‌تواند مشکلات زیادی ایجاد کند:

• تخلیه غیرضروری ساختمان
• کاهش اعتماد افراد به سیستم
• افزایش هزینه سرویس
• اختلال در فعالیت مجموعه

با این حال F.A.P جایگزین طراحی و نگهداری صحیح نیست.

مدار SMT و PCB دولایه

مدارات ZX-1800 N با فناوری SMT تولید شده‌اند و PCB از نوع فایبرگلاس متالایز دولایه معرفی شده است.

همچنین پوششی برای افزایش مقاومت مدار در برابر:

• رطوبت
• بخار
• عوامل خورنده

در نظر گرفته شده است.

این ویژگی‌ها برای افزایش دوام تجهیزات الکترونیکی اهمیت دارند.

بدنه ABS مقاوم در برابر حرارت

بدنه ZX-1800 N از ABS مقاوم در برابر حرارت ساخته شده است.

ابعاد دستگاه:

425 × 275 × 115 میلی‌متر

و وزن بدون باتری:

2.2 کیلوگرم

اعلام شده است.

طراحی بدنه به‌گونه‌ای انجام شده که امکان نصب روکار و توکار متناسب با شرایط پروژه وجود داشته باشد.

امکان نصب روکار و توکار

انعطاف نصب یکی از ویژگی‌های کاربردی ZX-1800 N است.

با توجه به معماری ساختمان می‌توان پنل را:

• Surface Mount
• Flush Mount

نصب کرد.

این موضوع به طراح اجازه می‌دهد پنل را متناسب با شرایط فضا و زیبایی معماری جانمایی کند. با این حال محل پنل باید همیشه در نقطه‌ای قابل دسترس، مشخص و مناسب برای بهره‌برداری قرار گیرد.

مشخصات فنی کامل کنترل پنل 18 زون ZX-1800 N

این اطلاعات مطابق جدول فنی ZX-1800 N هستند.

کنترل پنل 18 زون ZX-1800 N برای چه پروژه‌هایی مناسب است؟

این کنترل پنل می‌تواند برای طیف گسترده‌ای از پروژه‌های کانونشنال استفاده شود:

• ساختمان‌های مسکونی
• مجتمع‌های اداری
• مراکز تجاری
• مدارس
• مراکز درمانی کوچک و متوسط
• انبارها
• کارگاه‌ها
• کارخانه‌های کوچک
• ساختمان‌های 1 تا 18 طبقه
• پروژه‌های چند بلوکی با شبکه دو پنل

سازنده نیز این پنل را برای ساختمان‌های 1 تا 18 طبقه معرفی کرده است.

کاربرد ZX-1800 N در برج‌های مسکونی

در ساختمان مسکونی می‌توان هر طبقه یا بخش را به Zone مستقل اختصاص داد.

برای مثال:

این ساختار باعث می‌شود در صورت فعال شدن سیستم، مسئول ساختمان سریع‌تر محل تقریبی حادثه را پیدا کند.

کاربرد در مجتمع‌های تجاری

در مرکز تجاری می‌توان تقسیم‌بندی زون‌ها را بر اساس:

• فروشگاه‌ها
• انبارها
• راهروها
• پارکینگ
• تاسیسات
• فضاهای عمومی

انجام داد. وجود 18 Zone انعطاف خوبی برای چنین پروژه‌هایی فراهم می‌کند.

کاربرد در کارخانه

در کارخانه می‌توان سالن‌ها و بخش‌های عملیاتی را از هم تفکیک کرد.

برای مثال:

• سالن تولید
• انبار مواد
• انبار محصول
• ساختمان اداری
• تاسیسات
• اتاق برق

هر بخش می‌تواند Zone مستقل داشته باشد. اما اگر پروژه صنعتی بسیار گسترده یا پیچیده باشد، ممکن است سیستم آدرس‌پذیر انتخاب مناسب‌تری باشد.

مقایسه کنترل پنل 18 زون ZX-1800 N با پنل 10 زون

ZX-1800 N نسبت به پنل‌های با ظرفیت کمتر انعطاف بیشتری دارد.

اگر پروژه از ابتدا نزدیک به 10 زون نیاز داشته باشد و احتمال توسعه وجود داشته باشد، انتخاب ظرفیت بالاتر می‌تواند از تعویض پنل در آینده جلوگیری کند.

چه زمانی کنترل پنل 18 زون ZX-1800 N انتخاب مناسبی نیست؟

این پنل برای هر پروژه‌ای بهترین گزینه نیست.

اگر پروژه دارای:

• صدها تجهیز
• چندین ساختمان بزرگ
• نیاز به تشخیص Device دقیق
• Cause & Effect پیچیده
• کنترل گسترده تجهیزات جانبی

باشد، ممکن است سیستم آدرس‌پذیر مناسب‌تر باشد. بنابراین قبل از انتخاب باید نیاز پروژه تحلیل شود. برای بررسی نوع سیستم و ظرفیت مناسب می‌توانید از خدمات طراحی و اجرای سیستم اعلام و اطفای حریق استفاده کنید.

مزایای کنترل پنل 18 زون

مهم‌ترین مزایای این مدل عبارت‌اند از:

• ظرفیت 2 تا 18 زون
• توسعه تا 36 زون در شبکه
• شبکه بدون کارت اضافه
• خروجی مستقل برای هر Zone
• استانداردهای EN 54-2 و EN 54-4
• منبع تغذیه Switching
• باتری Backup
• فناوری F.A.P
• مدار SMT
• PCB دولایه
• بدنه ABS
• نصب روکار و توکار
• امکان استفاده در پروژه‌های مختلف

چهار ویژگی شاخص

چهار مشخصه فنی مهم

نکات مهم قبل از خرید ZX-1800 N

قبل از خرید بهتر است این موارد مشخص شوند:

1. تعداد واقعی Zoneهای پروژه
2. تعداد دتکتورها در هر Zone
3. تعداد Sounderها
4. طول کابل‌ها
5. ظرفیت باتری
6. نیاز یا عدم نیاز به Network
7. نوع کاربری ساختمان
8. امکان توسعه آینده
9. سناریوی خروجی‌ها
10. تایید مشاور و آتش‌نشانی

نکات نصب کنترل پنل

محل نصب کنترل پنل باید:

• قابل دسترس باشد
• به‌راحتی دیده شود
• در معرض رطوبت شدید نباشد
• در ارتفاع مناسب قرار گیرد
• امکان دسترسی برای سرویس داشته باشد
• مسیر کابل‌ها به شکل اصولی وارد پنل شود

همچنین بهتر است اطلاعات Zoneها به‌صورت خوانا روی پنل یا کنار آن مشخص شوند.

نام‌گذاری صحیح زون‌ها

یکی از ساده‌ترین روش‌های افزایش کارایی سیستم این است که Zoneها فقط با شماره مشخص نشوند.

به جای:

Zone 3

بهتر است مدارک پروژه مشخص کنند:

Zone 3 – طبقه دوم

یا:

Zone 7 – انبار مواد اولیه

این کار در زمان حادثه سرعت واکنش را افزایش می‌دهد.

سرویس و نگهداری ZX-1800 N

کنترل پنل باید بخشی از برنامه نگهداری منظم سیستم باشد.

در سرویس دوره‌ای باید مواردی مانند:

• LEDها
• Faultها
• وضعیت باتری
• ولتاژ تغذیه
• فیوزها
• زون‌ها
• Sounder Output
• Auxiliary Relay
• Network
• ترمینال‌ها

بررسی شوند. NFPA 72 نیز Inspection, Testing and Maintenance را بخش اصلی چرخه عمر سیستم اعلام حریق می‌داند و مرجع مناسبی برای مطالعه اصول نگهداری است: NFPA 72.

سوالات متداول درباره کنترل پنل 18 زون

ZX-1800 N چند زون دارد؟

این پنل از 2 تا 18 Zone قابل تجهیز است.

آیا می‌توان ظرفیت آن را افزایش داد؟

بله. با شبکه دو پنل، ظرفیت تا 36 Zone افزایش پیدا می‌کند.

چند دتکتور در هر Zone نصب می‌شود؟

برای دتکتورهای ZITEX، حداکثر 20 دتکتور دود یا 20 دتکتور حرارتی در هر Zone اعلام شده است.

باتری مورد نیاز چیست؟

دو عدد باتری 12V با ظرفیت 7.2Ah.

استاندارد ZX-1800 N چیست؟

EN 54-2، EN 54-4 و ISIRI 3707 برای این محصول اعلام شده‌اند.

آیا پنل Network می‌شود؟

بله. دو پنل می‌توانند بدون افزودن کارت Network اضافی به یکدیگر متصل شوند.

جنس بدنه چیست؟

ABS مقاوم در برابر حرارت.

ابعاد دستگاه چقدر است؟

425 × 275 × 115 میلی‌متر.

آیا امکان نصب توکار دارد؟

بله. نصب Surface و Flush برای این پنل پیش‌بینی شده است.

سیستم کانونشنال برای پروژه من مناسب است؟

این موضوع به ابعاد پروژه، تعداد تجهیزات، نیاز به تشخیص دقیق محل حریق و بودجه بستگی دارد. برای پروژه‌های کوچک و متوسط، سیستم کانونشنال اغلب گزینه مناسبی است.

خرید کنترل پنل 18 زون زیتکس ZX-1800 N

خرید کنترل پنل باید پس از تعیین ظرفیت واقعی پروژه انجام شود.

اگر پروژه در حال حاضر فقط 6 یا 8 Zone نیاز دارد اما توسعه آینده محتمل است، ZX-1800 N می‌تواند انعطاف مناسبی ایجاد کند.

اما اگر ساختمان بسیار بزرگ باشد یا نیاز به شناسایی دقیق Device وجود داشته باشد، بهتر است قبل از خرید سیستم آدرس‌پذیر نیز بررسی شود.

برای مشاهده سایر تجهیزات مرتبط می‌توانید بخش محصولات ایمن سازه وزین را مشاهده کنید و برای مشاوره، استعلام قیمت و انتخاب ظرفیت مناسب از طریق تماس با کارشناسان ایمن سازه وزین اقدام کنید.

جمع‌بندی

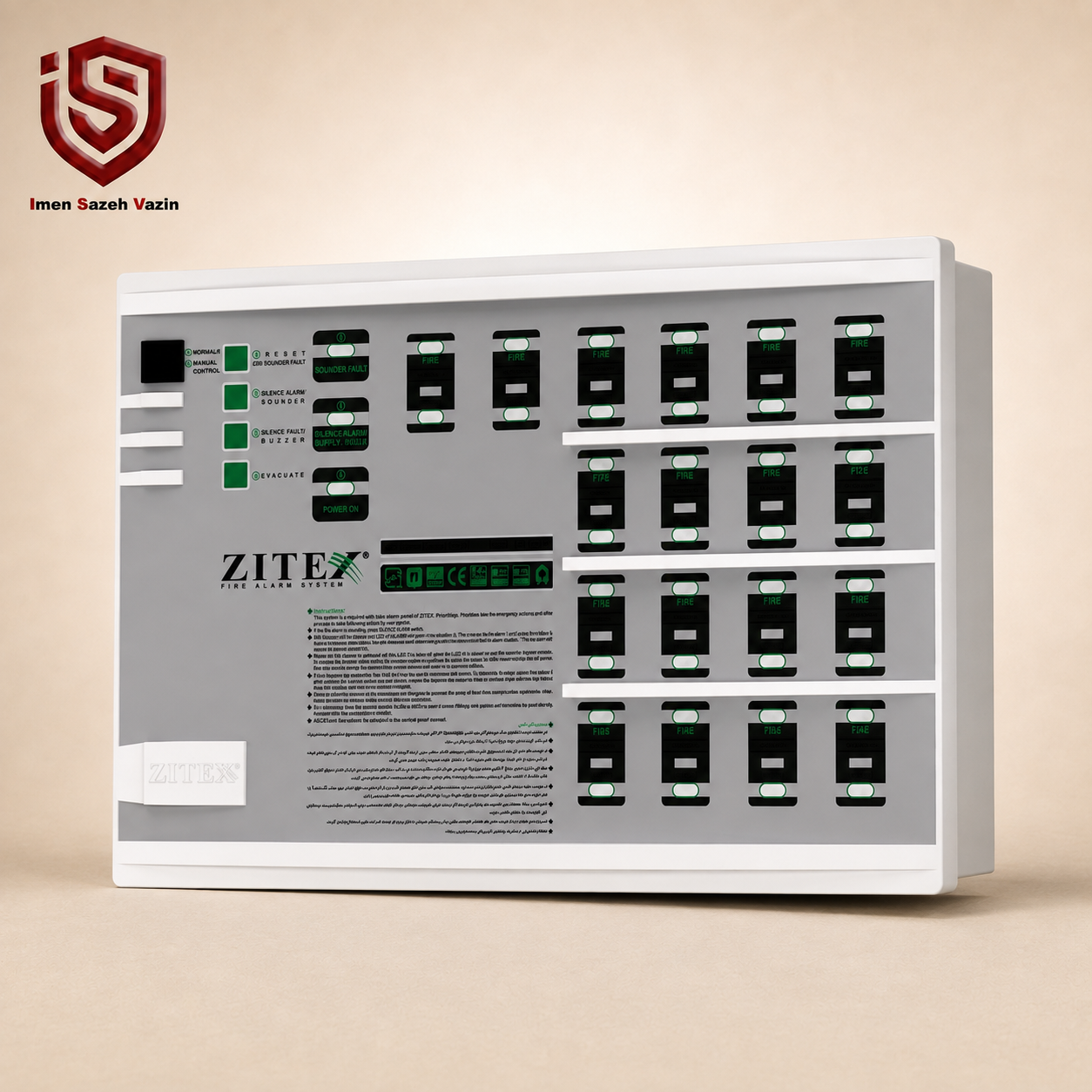

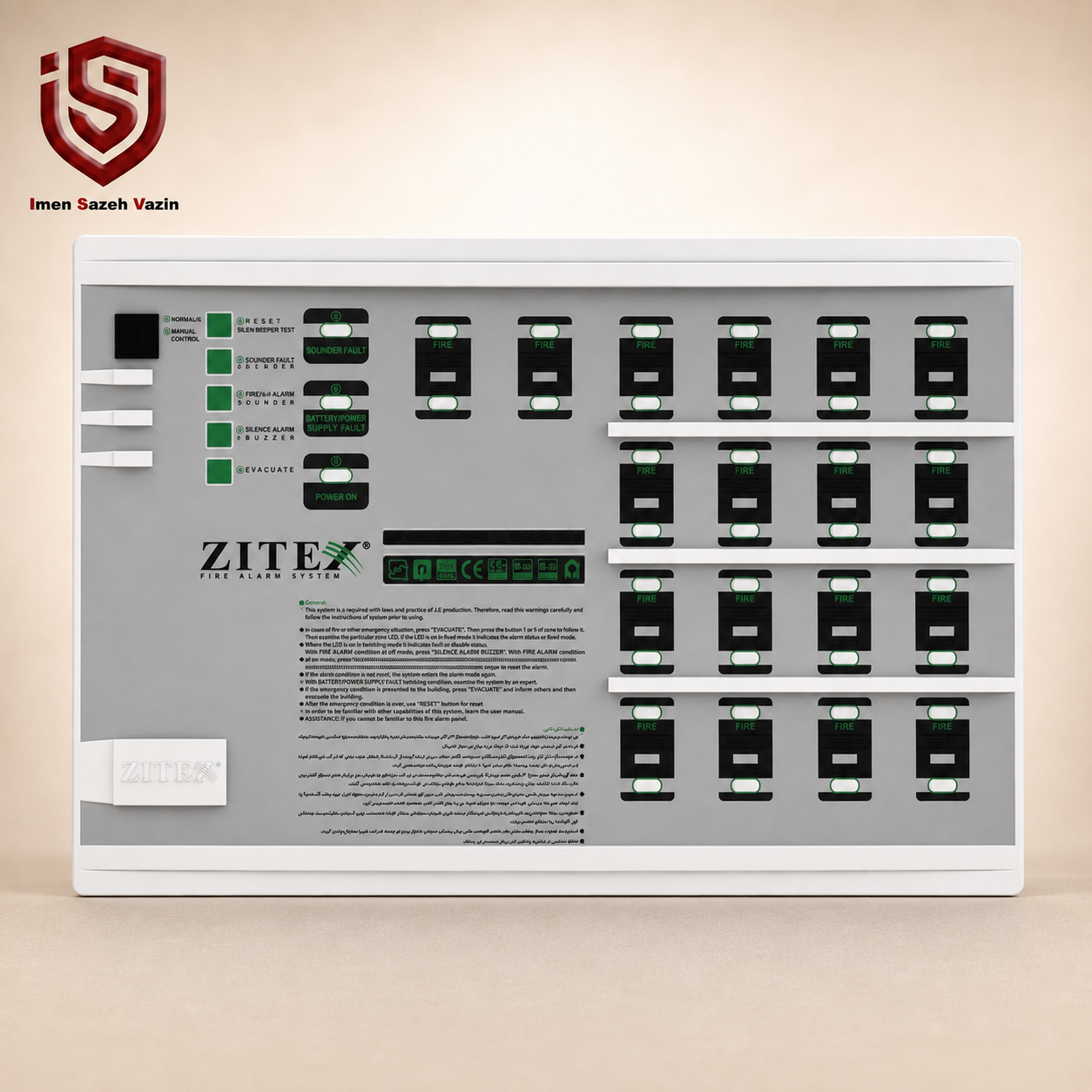

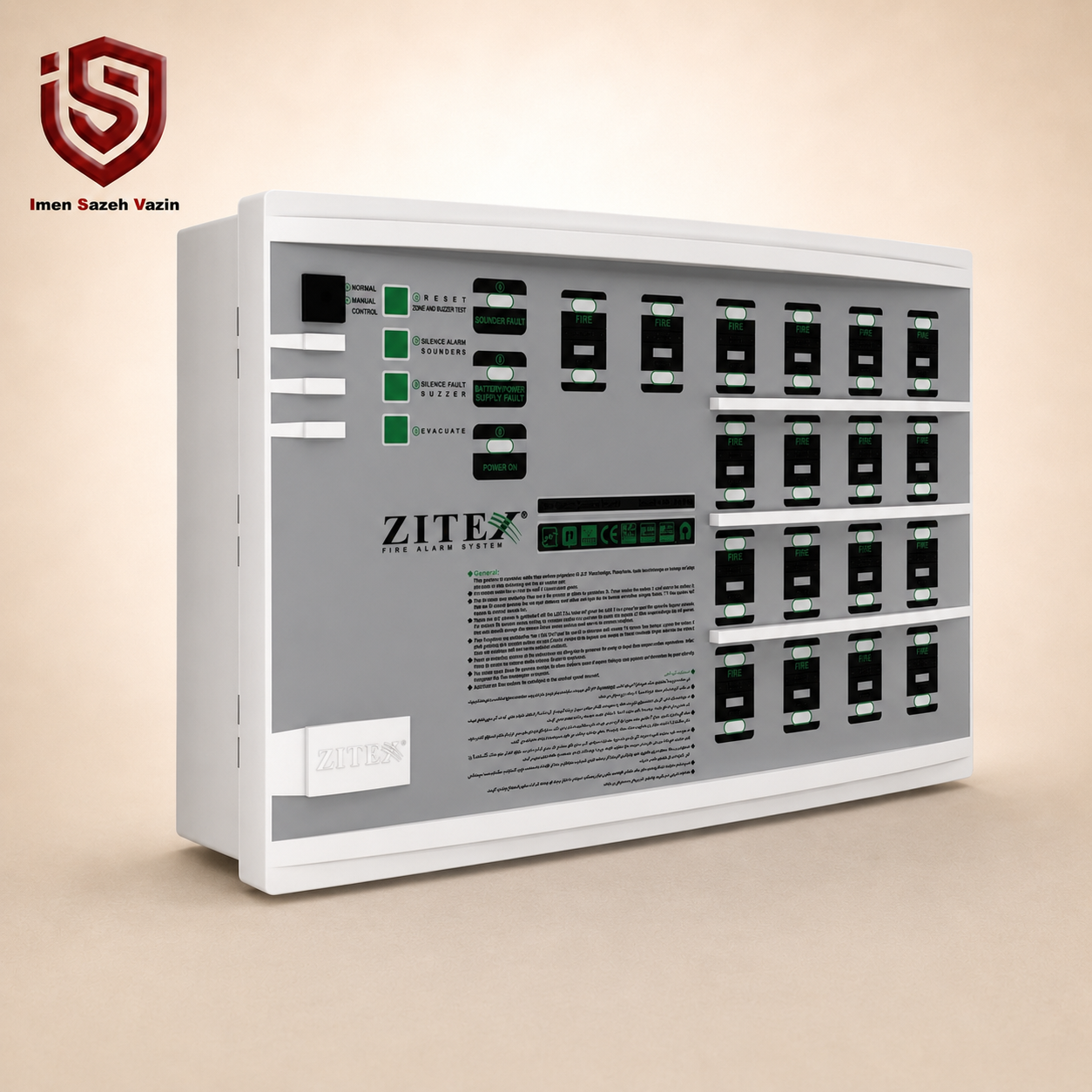

کنترل پنل 18 زون زیتکس ZX-1800 N یک مرکز کنترل کانونشنال قابل توسعه برای پروژه‌هایی است که نیاز به مدیریت تعداد قابل توجهی Zone دارند.

ظرفیت 2 تا 18 زون، قابلیت افزایش به 36 زون از طریق Network، خروجی مستقل هر Zone، منبع تغذیه 24 ولت، باتری Backup، فناوری F.A.P، مدار SMT و تطابق اعلام‌شده با EN 54-2 و EN 54-4 از مهم‌ترین ویژگی‌های این پنل هستند.

در عین حال، مهم‌ترین عامل در عملکرد موفق ZX-1800 N انتخاب صحیح ظرفیت و طراحی مناسب Zoneها است. حتی یک پنل حرفه‌ای اگر با تقسیم‌بندی نامناسب، بار بیش از حد یا کابل‌کشی اشتباه اجرا شود، نمی‌تواند عملکرد مطلوبی داشته باشد.

به همین دلیل انتخاب پنل، تعداد Zone، تعداد تجهیزات، ظرفیت باتری و سناریوی خروجی‌ها باید هم‌زمان با طراحی سیستم بررسی شوند.
