دتکتور ترکیبی دود و حرارت کانونشنال ZITEX مدل ZI-HSD 1020

دتکتور ترکیبی دود و حرارت ZITEX مدل ZI-HSD 1020 یک Conventional Smoke & Heat Detector است که دو روش تشخیص حریق را در یک تجهیز ترکیب می‌کند. بخش دودی محصول با پردازش سیگنال فوتوالکتریک کار می‌کند و بخش حرارتی نیز دمای محیط را براساس کلاس حرارتی A1S پایش می‌کند. ترکیب این دو پارامتر باعث می‌شود سیستم به‌جای اتکا به تنها یک نشانه، هم دود و هم شرایط حرارتی ناشی از حریق را بررسی کند.

این مدل برای سیستم‌های اعلام حریق کانونشنال طراحی شده است و در کاتالوگ با قابلیت‌هایی مانند LED با دید 360 درجه، چمبر قفل‌شونده دارای فیلتر گردوغبار، فناوری F.A.P برای کاهش هشدارهای کاذب، حفاظت در برابر پلاریته معکوس، خروجی Remote Indicator و ترمینال‌های Double Screw معرفی می‌شود.

برای انتخاب صحیح سیستم‌ها و تجهیزات اعلام حریق کانونشنال باید نوع خطر، شرایط محیطی، فناوری آشکارسازی، تعداد زون‌ها و مشخصات کنترل پنل در کنار یکدیگر بررسی شوند.

ZI-HSD 1020 چیست؟

ZI-HSD 1020 یک دتکتور مولتی‌سنسر کانونشنال است که برای تشخیص هم‌زمان دود و حرارت طراحی شده است.

در بخش Smoke Detection، ذرات دود توسط ساختار فوتوالکتریک آشکار می‌شوند. در بخش Heat Detection نیز دمای محیط براساس کلاس A1S بررسی می‌شود.

ZITEX در صفحه رسمی محصول توضیح می‌دهد که ادغام دو سنسور دود و حرارت برای افزایش اطمینان، سرعت و دقت تشخیص حریق در این مدل در نظر گرفته شده است.

این ویژگی ZI-HSD 1020 را از دتکتورهایی که فقط دود یا فقط حرارت را بررسی می‌کنند متمایز می‌کند.

جدول مشخصات فنی ZI-HSD 1020

جدول زیر مطابق کاتالوگ ارسالی تنظیم شده است:

وب‌سایت رسمی ZITEX نیز ولتاژ 12 تا 32V DC، جریان عادی حداکثر 50µA، جریان Alarm حداکثر 20mA، کلاس A1S، حساسیت 0.15dB/m، دمای Alarm برابر 60±3°C، ابعاد 98×58mm و وزن 157g را برای این محصول اعلام می‌کند.

نکته فنی: وب‌سایت رسمی فعلی ZITEX برای رطوبت مقدار 5 تا 98 درصد RH را نمایش می‌دهد، در حالی که کاتالوگی که مبنای این سری محتواست مقدار 5 تا 95 درصد را درج کرده است. برای هماهنگی صفحه محصول با کاتالوگ ارسالی، در جدول بالا مقدار کاتالوگ حفظ شده است.

تشخیص هم‌زمان دود و حرارت

مزیت اصلی ZI-HSD 1020 در ترکیب دو روش Detection قرار دارد.

در یک دتکتور دود معمولی، سیستم عمدتاً به حضور ذرات دود واکنش نشان می‌دهد. از طرف دیگر، دتکتور حرارتی تغییرات دما را بررسی می‌کند.

اما ZI-HSD 1020 هر دو عامل را در یک بدنه ترکیب کرده است. بخش دود از Photoelectric Signal Processing استفاده می‌کند و بخش حرارتی نیز مطابق کلاس A1S عمل می‌کند.

این ساختار می‌تواند اطلاعات متنوع‌تری درباره شرایط اولیه حریق در اختیار سیستم قرار دهد.

فناوری فوتوالکتریک تشخیص دود

در مشخصات محصول، Smoke Detection with Photoelectric Signal Processing به‌صورت مشخص ذکر شده است.

در این روش، ورود ذرات دود به محفظه تشخیص باعث تغییر در سیگنال نوری می‌شود و مدار الکترونیکی دتکتور این تغییر را تحلیل می‌کند.

حساسیت دود ZI-HSD 1020 در کاتالوگ برابر:

0.15 dB/m

اعلام شده است و محدوده استاندارد نیز 0.05 تا 2dB/m درج شده است. اطلاعات فنی وب‌سایت رسمی نیز همین مقادیر را تأیید می‌کند.

تشخیص حرارت کلاس A1S

بخش حرارتی ZI-HSD 1020 مطابق کلاس A1S معرفی شده است.

طبق مشخصات سازنده، دمای Alarm برابر:

60 ± 3°C

است.

این ویژگی نشان می‌دهد محصول در کنار تشخیص دود، یک سنسور حرارتی نیز دارد که شرایط دمایی محیط را بررسی می‌کند.

در نتیجه ZI-HSD 1020 تنها یک Smoke Detector با ظاهر متفاوت نیست، بلکه یک آشکارساز ترکیبی واقعی Smoke & Heat است.

استانداردهای ZI-HSD 1020

در کاتالوگ و وب‌سایت رسمی، استانداردهای زیر برای این مدل درج شده‌اند:

ZITEX نیز در توضیحات رسمی محصول اعلام می‌کند طراحی و تولید ZI-HSD 1020 براساس الزامات EN 54-5، EN 54-7 و استانداردهای ملی 3708، 3709 و 3710 انجام شده است.

فناوری F.A.P برای کاهش هشدارهای کاذب

False Alarm Protection Technology یا F.A.P یکی از قابلیت‌هایی است که در فهرست ویژگی‌های ZI-HSD 1020 دیده می‌شود.

علاوه بر آن، کاتالوگ عبارت False Alarm Protection with Software and Hardware را نیز برای این مدل ذکر می‌کند.

ZITEX در توضیحات رسمی محصول به استفاده از پردازشگرهای کنترل نویز محیطی، ساختار رفلکتوری و راهکارهای نرم‌افزاری برای کاهش Alarmهای ناخواسته اشاره می‌کند.

هشدار کاذب در سیستم اعلام حریق می‌تواند باعث اختلال در بهره‌برداری شود؛ بنابراین استفاده از فناوری‌های کاهش False Alarm یکی از نکات مهم طراحی دتکتور محسوب می‌شود.

با این حال، این فناوری جایگزین جانمایی صحیح، نگهداری دوره‌ای و انتخاب درست نوع Detector نیست.

چمبر قفل‌شونده با فیلتر گردوغبار

ZI-HSD 1020 دارای Specialized Lockable Chamber with Dust Proof Filter است.

محفظه دود یکی از حساس‌ترین قسمت‌های آشکارساز فوتوالکتریک است. ورود آلودگی و گردوغبار می‌تواند در طول زمان عملکرد تشخیص را تحت تأثیر قرار دهد.

به همین دلیل، ZITEX در طراحی این مدل از چمبر قفل‌شونده و فیلتر محافظ گردوغبار استفاده کرده است. این ویژگی در فهرست رسمی قابلیت‌های محصول نیز ذکر شده است.

LED با دید 360 درجه

Indicator LEDs with 360° Visibility یکی دیگر از ویژگی‌های مهم ZI-HSD 1020 است.

در وضعیت Normal:

سبز چشمک‌زن

و در وضعیت Alarm:

قرمز ثابت

برای LED اعلام شده است.

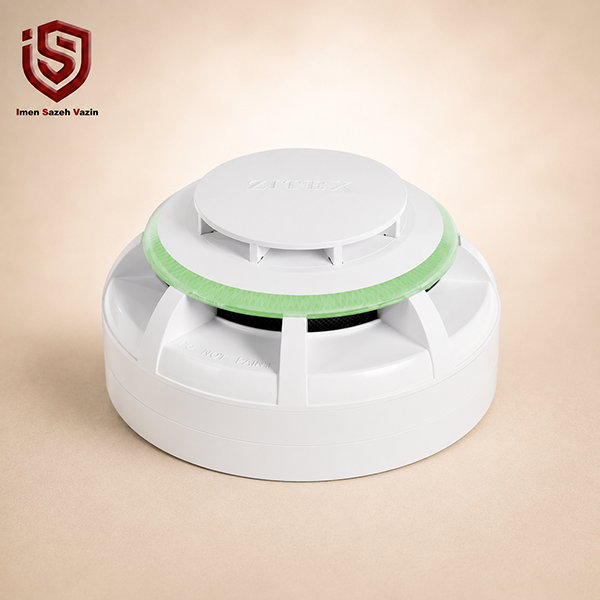

وجود حلقه سبزرنگ پیرامون بخش بالایی دستگاه نیز یکی از تفاوت‌های ظاهری مهم مدل 1020 با ZI-HSD 1015 است.

دید 360 درجه باعث می‌شود تکنسین هنگام تست و سرویس بتواند وضعیت دتکتور را از زوایای مختلف مشاهده کند.

خروجی Remote Indicator

ZI-HSD 1020 دارای Remote Indicator Output است.

طبق اطلاعات رسمی، سیم‌بندی بدون Remote Indicator به‌صورت 2-Wire و در صورت استفاده از Remote به‌صورت 3-Wire انجام می‌شود.

Remote Indicator در محل‌هایی مفید است که مشاهده LED خود دتکتور دشوار باشد و نیاز باشد وضعیت Alarm در نقطه دیگری نمایش داده شود.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection نیز در فهرست ویژگی‌های محصول قرار دارد.

این قابلیت برای محافظت بیشتر مدار الکترونیکی در مقابل اتصال اشتباه مثبت و منفی در نظر گرفته شده است.

البته نصب باید همچنان براساس دیاگرام رسمی و پلاریته صحیح انجام شود.

ترمینال‌های دوبل و فضای مناسب سیم‌کشی

کاتالوگ دو قابلیت زیر را برای این مدل ذکر می‌کند:

Double Screw Type Terminals

و

Sufficient Spacing for Proper Wiring

ZITEX نیز در صفحه محصول توضیح می‌دهد که برای سیم‌کشی استاندارد، ترمینال‌های دوبل و فضای کافی در پشت دتکتور در نظر گرفته شده است.

این طراحی می‌تواند نصب و سرویس Detector را برای تکنسین ساده‌تر کند.

مدارهای SMT و ساختار مقاوم

وب‌سایت رسمی ZITEX استفاده از فناوری SMT در ساخت برد الکترونیکی و مدار فایبرگلاس متالیزه دولایه با پوشش مقاوم در برابر رطوبت، بخار و مواد خورنده را از ویژگی‌های ساخت محصول معرفی می‌کند.

همچنین بدنه دستگاه از ABS مقاوم در برابر حرارت ساخته شده است.

محدوده دمای کاری

دمای کاری محصول:

15- تا 80+ درجه سانتی‌گراد

اعلام شده است.

این محدوده نسبتاً گسترده است، اما شرایط محل نصب همچنان باید با محدودیت‌های پروژه و الزامات سیستم تطبیق داده شود.

درجه حفاظت IP40

IP Rating مدل ZI-HSD 1020 برابر IP40 است.

بنابراین در محیط‌هایی که نیاز به حفاظت بالاتر در برابر آب یا گردوغبار دارند، باید شرایط نصب جداگانه بررسی شود.

زمان راه‌اندازی 5 ثانیه

Start-up Time دستگاه 5 ثانیه است.

این عدد مدت زمان اولیه آماده‌شدن دتکتور پس از دریافت تغذیه را نشان می‌دهد.

تفاوت ZI-HSD 1020 با ZI-HSD 1015

هر دو مدل در همان صفحه از کاتالوگ معرفی شده‌اند و از نظر بسیاری از مشخصات عملکردی مشابه هستند.

بر اساس جدول کاتالوگ، تفاوت عددی اصلی این دو مدل در ابعاد و وزن دیده می‌شود. طراحی ظاهری آن‌ها نیز کاملاً متفاوت است؛ ZI-HSD 1020 دارای حلقه سبزرنگ 360 درجه در قسمت فوقانی است، در حالی که 1015 طراحی کوتاه‌تر و LEDهای مجزای روی بدنه دارد. فهرست رسمی محصولات ZITEX نیز هر دو مدل را به‌عنوان Heat & Smoke Detector معرفی می‌کند.

مزیت دتکتور ترکیبی نسبت به دتکتور تک‌سنسور

دتکتور دود و دتکتور حرارتی هرکدام یک پارامتر اصلی را بررسی می‌کنند. اما ZI-HSD 1020 هر دو پارامتر را در یک تجهیز قرار می‌دهد.

این ساختار می‌تواند در پروژه‌هایی که طراحی به آشکارسازی ترکیبی نیاز دارد، مفید باشد.

با این حال، استفاده از Multi-Sensor Detector به این معنا نیست که برای تمام فضاها بهترین انتخاب است. نوع دتکتور باید براساس Risk Assessment، شرایط محیطی و سناریوی حریق تعیین شود.

برای مقایسه سایر دتکتورها و تجهیزات تخصصی اعلام حریق بهتر است نوع سنسور، کلاس حرارتی، حساسیت دود، استاندارد و معماری Conventional یا Addressable بررسی شوند.

تفاوت ZI-HSD 1020 با دتکتور دود ZI-S 820

ZI-S 820 فقط Smoke Detector است؛ اما ZI-HSD 1020 هم Smoke و هم Heat را تشخیص می‌دهد.

بنابراین انتخاب بین این دو مدل باید براساس نیاز طراحی پروژه انجام شود.

کاربردهای ZI-HSD 1020

این محصول برای سیستم‌های اعلام حریق کانونشنال طراحی شده است و می‌تواند در پروژه‌هایی بررسی شود که طراحی، استفاده از دتکتور ترکیبی Smoke & Heat را مناسب تشخیص داده باشد.

ساختمان‌های اداری، تجاری، هتل‌ها، مراکز خدماتی و فضاهای عمومی نمونه‌هایی از پروژه‌هایی هستند که ممکن است بسته به طراحی به چنین آشکارسازی نیاز داشته باشند.

با این حال، شرایط واقعی محیط، ارتفاع نصب، تهویه، آلودگی و نوع خطر باید پیش از انتخاب محصول بررسی شوند.

جدول قابلیت‌های اصلی ZI-HSD 1020

4 ویژگی برجسته ZI-HSD 1020

سوالات متداول درباره ZI-HSD 1020

ZI-HSD 1020 چه نوع دتکتوری است؟

یک Conventional Smoke & Heat Detector است که دود و حرارت را در یک تجهیز تشخیص می‌دهد.

آیا ZI-HSD 1020 آدرس‌پذیر است؟

خیر. این مدل در Conventional Series قرار دارد.

فناوری تشخیص دود چیست؟

Photoelectric Signal Processing.

کلاس حرارتی چیست؟

A1S.

دمای Alarm چقدر است؟

60 ± 3 درجه سانتی‌گراد.

حساسیت دود چقدر است؟

0.15dB/m.

ولتاژ کاری چیست؟

12 تا 32V DC.

جریان حالت عادی چقدر است؟

حداکثر 50µA در 24V DC.

درجه حفاظت چیست؟

IP40.

ابعاد و وزن چقدر است؟

98×58 میلی‌متر و 157 گرم.

جمع‌بندی

دتکتور ترکیبی دود و حرارت کانونشنال ZITEX مدل ZI-HSD 1020 یک Multi-Sensor Detector است که تشخیص دود فوتوالکتریک و تشخیص حرارت کلاس A1S را در یک تجهیز ترکیب می‌کند.

استانداردهای EN 54-5 و EN 54-7، حساسیت دود 0.15dB/m، دمای Alarm برابر 60±3°C، LED با دید 360 درجه، فناوری F.A.P، چمبر قفل‌شونده با فیلتر گردوغبار، Remote Indicator Output و Reverse Polarity Protection از مهم‌ترین ویژگی‌های این مدل هستند.

ZI-HSD 1020 با ولتاژ 12 تا 32V DC کار می‌کند، ابعاد آن 98×58 میلی‌متر و وزن دستگاه 157 گرم است. این محصول برای سیستم‌های Conventional طراحی شده و در پروژه‌هایی که تشخیص ترکیبی Smoke & Heat براساس طراحی موردنیاز است، قابل بررسی خواهد بود.
