دتکتور دودی کانونشنال ZITEX مدل ZI-S 820

دتکتور دودی کانونشنال ZITEX مدل ZI-S 820 یک Conventional Photoelectric Smoke Detector برای تشخیص دود در سیستم‌های اعلام حریق متعارف است. این آشکارساز از روش پردازش سیگنال فوتوالکتریک استفاده می‌کند و برای شناسایی حضور دود و ارسال وضعیت Alarm به کنترل پنل طراحی شده است.

براساس کاتالوگ ZITEX، این مدل دارای LEDهای قابل مشاهده در زاویه 360 درجه، محفظه تخصصی قفل‌شونده با فیلتر ضد گردوغبار، سیستم مقابله نرم‌افزاری و سخت‌افزاری با هشدارهای کاذب، خروجی Remote Indicator و حفاظت در برابر اتصال معکوس پلاریته است.

ZI-S 820 با ولتاژ 12 تا 32 ولت DC کار می‌کند و جریان مصرفی آن در حالت عادی، در ولتاژ 24V DC، کمتر از 50 میکروآمپر است. استانداردهای EN 54-7 و ISIRI 3708 و 3709 نیز در کاتالوگ برای این محصول درج شده‌اند.

برای طراحی یک سیستم اعلام حریق متعارف و تجهیزات تشخیص حریق باید نوع دتکتور، شرایط محیطی، تعداد زون‌ها، نوع کنترل پنل و نحوه جانمایی آشکارسازها به‌صورت یکپارچه بررسی شوند.

دتکتور ZI-S 820 چیست؟

ZI-S 820 یک دتکتور دود فوتوالکتریک کانونشنال است. در سیستم Conventional، تعدادی دتکتور در یک Zone قرار می‌گیرند و در صورت فعال شدن یکی از آن‌ها، کنترل پنل وضعیت Alarm همان زون را نمایش می‌دهد.

در نتیجه، این محصول برخلاف دتکتور Addressable دارای آدرس مستقل برای شناسایی تک‌تک تجهیزات روی Loop نیست و مطابق معماری سیستم‌های کانونشنال کار می‌کند.

این نوع ساختار می‌تواند برای پروژه‌هایی مناسب باشد که طراحی سیستم بر پایه Zone انجام شده و نیازی به شناسایی تک‌تک آشکارسازها روی کنترل پنل وجود ندارد.

فناوری تشخیص فوتوالکتریک در ZI-S 820

در کاتالوگ، کلاس آشکارساز ZI-S 820 به‌صورت Photoelectric Smoke Detector معرفی شده است.

در فناوری فوتوالکتریک، محفظه آشکارساز برای تشخیص تغییرات ایجادشده بر اثر ورود ذرات دود طراحی می‌شود. مدار الکترونیکی دتکتور سیگنال دریافتی را پردازش کرده و در صورت رسیدن شرایط به آستانه تعیین‌شده، وضعیت Alarm ایجاد می‌شود.

کاتالوگ نیز به‌طور مشخص عبارت Smoke Detection with Photoelectric Signal Processing را برای این محصول ذکر کرده است.

این ویژگی باید در کنار شرایط محیط نصب بررسی شود؛ زیرا انتخاب Smoke Detector برای هر محیط باید براساس نوع حریق مورد انتظار، آلودگی محیط، تهویه و طراحی پروژه انجام شود.

جدول مشخصات فنی ZITEX ZI-S 820

نکته: عبارت «According EN 5839» را دقیقاً مطابق کاتالوگ آورده‌ام و آن را به استاندارد دیگری تغییر نداده‌ام.

LEDهای 360 درجه؛ مشاهده آسان وضعیت دتکتور

یکی از ویژگی‌های مهم ZI-S 820، Indicator LEDs with 360° Visibility است.

در شرایط عادی، LED دستگاه به‌صورت سبز چشمک‌زن عمل می‌کند. در وضعیت Alarm نیز نشانگر به رنگ قرمز ثابت درمی‌آید.

قابلیت مشاهده LED از زوایای مختلف به تکنسین کمک می‌کند هنگام بازرسی، تست و نگهداری وضعیت آشکارساز را راحت‌تر مشاهده کند.

این موضوع در پروژه‌هایی که تعداد زیادی دتکتور روی سقف نصب شده‌اند، اهمیت بیشتری پیدا می‌کند.

محفظه قفل‌شونده با فیلتر ضد گردوغبار

کاتالوگ ZITEX برای این مدل عبارت Specialized Lockable Chamber with Dust Proof Filter را ذکر کرده است.

محفظه تشخیص یکی از بخش‌های حساس یک Smoke Detector محسوب می‌شود. ورود بیش از حد گردوغبار یا آلودگی می‌تواند عملکرد آشکارساز را تحت تأثیر قرار دهد.

وجود Dust Proof Filter برای کاهش ورود ذرات ناخواسته به داخل محفظه در نظر گرفته شده است.

البته حتی با وجود فیلتر، دتکتور باید مطابق برنامه تعمیر و نگهداری سیستم بررسی و در صورت نیاز تمیز شود.

فناوری مقابله با هشدار کاذب F.A.P

یکی از قابلیت‌های قابل توجه ZI-S 820، False Alarm Protection Technology یا F.A.P است.

در فهرست ویژگی‌ها دو عبارت مرتبط دیده می‌شود:

False Alarm Protection with Software and Hardware

و

False Alarm Protection Technology (F.A.P)

براساس اطلاعات سازنده، هدف این فناوری کمک به کاهش Alarmهای ناخواسته از طریق طراحی نرم‌افزاری و سخت‌افزاری است.

هشدار کاذب یکی از مشکلات مهم سیستم‌های اعلام حریق است؛ زیرا تکرار Alarmهای غیرواقعی می‌تواند باعث اختلال در بهره‌برداری و کاهش اعتماد کاربران به سیستم شود.

با این حال، هیچ سیستم مقابله با False Alarm جایگزین انتخاب صحیح Detector، طراحی اصولی، جانمایی درست و نگهداری دوره‌ای نمی‌شود.

حساسیت 0.15 dB/m

میزان Sensitivity محصول در جدول فنی برابر:

0.15 dB/m

اعلام شده است.

همچنین Standard Range در کاتالوگ:

0.05 تا 2 dB/m

درج شده است.

این پارامتر بخشی از مشخصات آشکارسازی دود است و باید همراه با سایر ویژگی‌های دستگاه بررسی شود.

پاسخ سریع به شرایط حریق

در فهرست ویژگی‌ها، ZITEX عبارت Quick Response to All Types of Fire را برای این محصول ذکر کرده است.

این عبارت ادعای عملکردی سازنده است و بهتر است در صفحه محصول به همین شکل، یعنی به‌عنوان قابلیت اعلام‌شده توسط سازنده، مطرح شود.

در طراحی واقعی سیستم، نوع Detector باید همیشه با سناریوی حریق و شرایط محیط نصب تطابق داشته باشد.

جریان مصرفی پایین ZI-S 820

یکی از ویژگی‌های فنی مهم این مدل مصرف جریان پایین آن است.

در ولتاژ 24V DC:

• جریان Static کمتر از 50 µA
• جریان Alarm کمتر از 20 mA

است.

این اطلاعات هنگام طراحی Zone و محاسبات مربوط به کنترل پنل اهمیت دارند.

ظرفیت یک Zone تنها براساس یک پارامتر تعیین نمی‌شود و باید تعداد دتکتورها، مشخصات پنل، مقاومت کابل و محدودیت‌های سازنده نیز بررسی شوند.

ولتاژ کاری گسترده 12 تا 32 ولت DC

ZI-S 820 برای کار در محدوده:

12 تا 32 V DC

طراحی شده است.

این محدوده باید با خروجی کنترل پنل مورد استفاده در پروژه تطابق داشته باشد.

برای مشاهده سایر دتکتورها و تجهیزات تخصصی اعلام حریق بهتر است ولتاژ کاری، مصرف جریان، استاندارد، درجه حفاظت و فناوری آشکارسازی مدل‌ها با یکدیگر مقایسه شوند.

Reverse Polarity Protection

این محصول دارای Reverse Polarity Protection یا حفاظت در برابر پلاریته معکوس است.

این قابلیت برای محافظت بیشتر مدار در برابر اشتباه احتمالی در اتصال مثبت و منفی در نظر گرفته شده است.

با این حال، سیم‌کشی باید همیشه مطابق نقشه سازنده انجام شود و وجود مدار حفاظتی نباید جایگزین اجرای صحیح اتصال شود.

خروجی Remote Indicator

ZI-S 820 دارای Remote Indicator Output است.

Remote Indicator زمانی استفاده می‌شود که مشاهده مستقیم LED روی خود دتکتور دشوار باشد و نیاز باشد وضعیت Alarm در نقطه قابل مشاهده دیگری نمایش داده شود.

نوع و محل استفاده از Remote Indicator باید براساس طراحی پروژه تعیین شود.

ترمینال‌های Double Screw

کاتالوگ برای این مدل Double Screw Type Terminals را ذکر کرده است.

ترمینال‌های مناسب به اجرای اتصال مطمئن‌تر کابل‌های ورودی و خروجی Zone کمک می‌کنند.

در سیستم‌های کانونشنال، کیفیت سیم‌کشی و ترمینیشن اهمیت زیادی دارد؛ زیرا اتصال ضعیف یا قطعی سیم می‌تواند باعث ایجاد Fault در مدار شود.

محدوده دمای کاری ZI-S 820

دمای کاری محصول:

15- تا 80+ درجه سانتی‌گراد

است.

همچنین رطوبت کاری:

5% تا 95% RH بدون میعان

در جدول فنی درج شده است.

این مقادیر باید هنگام انتخاب محل نصب با شرایط محیط واقعی مقایسه شوند.

درجه حفاظت IP40

درجه حفاظت ZI-S 820 برابر IP40 است.

بنابراین برای محیط‌هایی که به حفاظت بالاتر در برابر آب، رطوبت یا عوامل محیطی نیاز دارند، باید شرایط پروژه و IP موردنیاز جداگانه بررسی شود.

انتخاب دتکتور تنها براساس نوع تشخیص دود کافی نیست و شرایط محیطی نیز باید در تصمیم‌گیری لحاظ شوند.

زمان راه‌اندازی 5 ثانیه

Start-up Time این مدل در کاتالوگ:

5 sec

درج شده است.

این مقدار زمان لازم برای ورود دستگاه به وضعیت عملیاتی پس از اعمال تغذیه را نشان می‌دهد.

ابعاد و وزن

ابعاد ZI-S 820 برابر:

98 × 52 میلی‌متر

و وزن:

147 گرم

است.

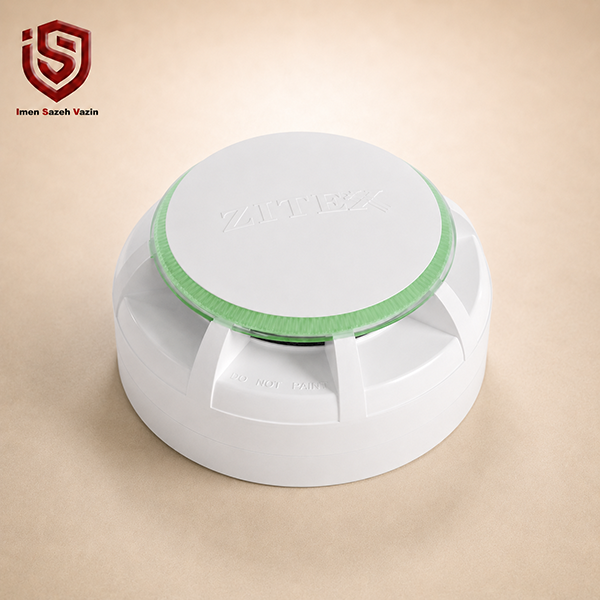

فرم دایره‌ای و ساختار سفید رنگ محصول برای نصب سقفی طراحی شده و در تصویر کاتالوگ، حلقه سبزرنگ دور قسمت فوقانی یکی از عناصر ظاهری شاخص این مدل است.

جدول قابلیت‌های اصلی ZI-S 820

مقایسه ZI-S 820 با ZI-S 815

هر دو مدل در یک صفحه از کاتالوگ و در خانواده Smoke Detector معرفی شده‌اند.

از نظر مشخصات اصلی تشخیص، این دو مدل شباهت زیادی دارند. تفاوت قابل مشاهده در جدول شامل ارتفاع و وزن است. طراحی ظاهری آن‌ها نیز متفاوت است؛ ZI-S 820 در کاتالوگ با حلقه سبز پیرامون بخش فوقانی نمایش داده شده است.

تفاوت دتکتور کانونشنال و آدرس‌پذیر

ZI-S 820 یک دتکتور Conventional است.

در سیستم کانونشنال، کنترل پنل Alarm را براساس Zone شناسایی می‌کند. بنابراین اگر چند دتکتور در یک زون وجود داشته باشند، پنل اعلام می‌کند که همان Zone وارد وضعیت حریق شده است.

در مقابل، در سامانه‌های اعلام حریق آدرس‌پذیر هر تجهیز می‌تواند دارای آدرس مستقل باشد.

در نتیجه انتخاب بین Conventional و Addressable باید براساس ابعاد پروژه، نیاز بهره‌برداری، تعداد تجهیزات و معماری سیستم انجام شود.

کاربردهای ZI-S 820

این دتکتور برای استفاده در سیستم‌های اعلام حریق کانونشنال طراحی شده است.

کاربرد آن می‌تواند در پروژه‌هایی بررسی شود که طبق طراحی نیاز به Photoelectric Smoke Detector دارند؛ مانند:

• ساختمان‌های اداری
• ساختمان‌های مسکونی
• مراکز تجاری
• مراکز آموزشی
• هتل‌ها
• فضاهای عمومی
• پروژه‌های دارای کنترل پنل کانونشنال

با این حال، استفاده در هر فضای مشخص باید براساس طراحی مهندسی، شرایط محیطی و نوع خطر حریق تعیین شود.

4 ویژگی اصلی ZI-S 820

سوالات متداول درباره ZI-S 820

ZI-S 820 چه نوع دتکتوری است؟

یک Conventional Photoelectric Smoke Detector است.

آیا محصول آدرس‌پذیر است؟

خیر. این مدل متعلق به Conventional Series است.

ولتاژ کاری آن چقدر است؟

12 تا 32 ولت DC.

جریان عادی دستگاه چقدر است؟

کمتر از 50 میکروآمپر در 24V DC.

جریان Alarm چقدر است؟

کمتر از 20 میلی‌آمپر در 24V DC.

حساسیت دستگاه چقدر است؟

0.15dB/m.

LED در حالت عادی چه رنگی است؟

سبز چشمک‌زن.

LED در حالت Alarm چه رنگی است؟

قرمز ثابت.

آیا Remote Indicator دارد؟

بله، Remote Indicator Output در مشخصات محصول ذکر می شود.

درجه حفاظت دستگاه چیست؟

IP40.

ابعاد و وزن چقدر است؟

98 × 52 میلی‌متر و 147 گرم.

جمع‌بندی

دتکتور دودی کانونشنال ZITEX مدل ZI-S 820 یک آشکارساز فوتوالکتریک برای سیستم‌های اعلام حریق Conventional است که با ولتاژ 12 تا 32V DC کار می‌کند و حساسیت 0.15dB/m برای آن در کاتالوگ درج می شود.

LED با دید 360 درجه، محفظه Lockable مجهز به Dust Proof Filter، فناوری F.A.P، حفاظت نرم‌افزاری و سخت‌افزاری در برابر False Alarm، Reverse Polarity Protection، Remote Indicator Output و Double Screw Terminals از مهم‌ترین ویژگی‌های این مدل هستند.

همچنین EN 54-7 و استانداردهای ISIRI 3708 و 3709 در کاتالوگ برای ZI-S 820 درج شده‌اند.
