دتکتور حرارتی کانونشنال ZITEX مدل ZI-H 720

دتکتور حرارتی کانونشنال ZITEX مدل ZI-H 720 یک Conventional Heat Detector برای تشخیص تغییرات حرارتی مرتبط با حریق در سیستم‌های اعلام حریق متعارف است. این محصول علاوه بر تشخیص رسیدن دمای محیط به آستانه تعیین‌شده، قابلیت بررسی Rate of Rise یا نرخ افزایش دما را نیز دارد؛ بنابراین عملکرد آن تنها به رسیدن دما به یک مقدار ثابت محدود نمی‌شود.

براساس کاتالوگ ZITEX، این دتکتور در کلاس‌های A2R و A1S مطابق EN 54-5 معرفی شده است. همچنین LED با قابلیت مشاهده 360 درجه، فناوری F.A.P برای مقابله با هشدار کاذب، حفاظت در برابر پلاریته معکوس، خروجی Remote Indicator و ترمینال‌های دوپیچه از مهم‌ترین قابلیت‌های ZI-H 720 هستند.

در طراحی یک سیستم اعلام حریق کانونشنال و تجهیزات تشخیص حریق نوع دتکتور باید با شرایط محیطی و سناریوی حریق پروژه هماهنگ باشد. در محیط‌هایی که استفاده از آشکارساز حرارتی براساس طراحی مناسب‌تر است، ZI-H 720 می‌تواند به‌عنوان یکی از گزینه‌های سری Conventional مورد بررسی قرار گیرد.

دتکتور حرارتی ZI-H 720 چیست؟

ZI-H 720 یک دتکتور حرارتی کانونشنال است که وضعیت دمای محیط را پایش می‌کند. در صورت ایجاد شرایط حرارتی تعریف‌شده برای Alarm، دستگاه وضعیت حریق را از طریق مدار Zone به کنترل پنل منتقل می‌کند.

در سیستم Conventional، محل Alarm معمولاً براساس Zone مشخص می‌شود. بنابراین برخلاف سیستم Addressable، هر دتکتور به‌صورت مستقل با یک آدرس دیجیتال روی کنترل پنل نمایش داده نمی‌شود.

این نوع ساختار برای پروژه‌هایی کاربرد دارد که معماری سیستم براساس زون‌بندی طراحی شده است.

نحوه تشخیص حرارت در ZI-H 720

یکی از ویژگی‌های اصلی ذکرشده در کاتالوگ، عبارت:

Detection of Temperature Threshold and Rate of Rise

است.

بنابراین ZI-H 720 می‌تواند شرایط مربوط به آستانه دما و نرخ افزایش دما را در فرآیند تشخیص خود بررسی کند.

این ویژگی اهمیت زیادی دارد، زیرا در برخی حریق‌ها ممکن است دمای محیط در مدت کوتاهی افزایش پیدا کند. در چنین شرایطی، بررسی تغییرات حرارتی می‌تواند بخشی از منطق تشخیص دتکتور باشد.

جدول مشخصات فنی ZITEX ZI-H 720

عبارت Coverage را دقیقاً مطابق متن کاتالوگ آورده‌ام و بدون سند تکمیلی آن را اصلاح نکرده‌ام.

کلاس‌های حرارتی A2R و A1S

در جدول Technical Specification، کلاس‌های A2R و A1S برای ZI-H 720 درج شده‌اند.

همچنین سازنده شرایط مربوط به عملکرد حرارتی را به شکل زیر اعلام کرده است:

وجود این مشخصات نشان می‌دهد دتکتور برای بررسی رفتار حرارتی محیط و تغییرات دما طراحی شده است.

انتخاب کلاس مناسب و نحوه استفاده از آن باید براساس طراحی سیستم، شرایط عادی دمای محیط و الزامات پروژه انجام شود.

تشخیص Rate of Rise

Rate of Rise یکی از مهم‌ترین ویژگی‌های ZI-H 720 است.

در جدول محصول برای R Suffix مقدار 8 تا 15 درجه سانتی‌گراد در دقیقه درج شده است.

این قابلیت به تشخیص شرایطی کمک می‌کند که دما با سرعت قابل توجهی افزایش پیدا می‌کند. بنابراین دتکتور فقط یک مقدار ثابت دما را بررسی نمی‌کند و نرخ تغییر حرارت نیز در عملکرد آن نقش دارد.

LED با دید 360 درجه

کاتالوگ برای ZI-H 720 عبارت Indicator LEDs with 360° Visibility را ذکر کرده است.

در حالت عادی:

سبز چشمک‌زن

و در حالت Alarm:

قرمز ثابت

برای LED دستگاه اعلام شده است.

دید 360 درجه باعث می‌شود تکنسین هنگام تست و سرویس بتواند وضعیت دتکتور را از زوایای مختلف مشاهده کند.

فناوری F.A.P برای کاهش هشدارهای کاذب

False Alarm Protection Technology یا F.A.P یکی دیگر از امکانات ZI-H 720 است.

هدف این فناوری، براساس توضیح سازنده، کمک به مقابله با هشدارهای کاذب است.

در سیستم اعلام حریق، False Alarm می‌تواند فرآیند بهره‌برداری را مختل کند. به همین دلیل، فناوری‌های طراحی‌شده برای کاهش رخدادهای غیرواقعی اهمیت زیادی دارند.

البته انتخاب صحیح نوع Detector، جانمایی مناسب و نگهداری دوره‌ای همچنان برای عملکرد مطمئن سیستم ضروری هستند.

ولتاژ کاری 12 تا 32 ولت DC

ZI-H 720 در محدوده:

12–32V DC

کار می‌کند.

این محدوده نسبتاً گسترده باید هنگام انتخاب کنترل پنل و طراحی Zone در نظر گرفته شود.

در کنار ولتاژ، جریان مصرفی نیز اهمیت دارد. جریان دستگاه در 24 ولت به شکل زیر اعلام شده است:

• حالت عادی: کمتر از 50µA
• حالت Alarm: کمتر از 20mA

برای بررسی سایر دتکتورها و تجهیزات حرفه‌ای اعلام حریق بهتر است مشخصات الکتریکی، استاندارد و نوع تشخیص مدل‌ها در کنار یکدیگر مقایسه شوند.

خروجی Remote Indicator

ZI-H 720 دارای Remote Indicator Output است.

این خروجی زمانی کاربرد پیدا می‌کند که مشاهده LED خود Detector دشوار باشد و طراح بخواهد وضعیت تجهیز در نقطه قابل مشاهده دیگری نمایش داده شود.

نحوه اتصال Remote Indicator باید براساس دیاگرام و دستورالعمل رسمی سیستم انجام شود.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection یکی دیگر از ویژگی‌های این دتکتور است.

این قابلیت برای افزایش حفاظت مدار در برابر اتصال اشتباه مثبت و منفی در نظر گرفته شده است.

با این حال، وجود این حفاظت جایگزین سیم‌کشی صحیح نیست و نصب باید مطابق پلاریته و دستورالعمل سازنده انجام شود.

ترمینال‌های Double Screw

ZI-H 720 از Double Screw Type Terminals بهره می‌برد.

همچنین کاتالوگ به Sufficient Spacing for Proper Wiring اشاره کرده است؛ یعنی در طراحی پایه و ترمینال‌ها فضای کافی برای ورود و خروج سیم‌ها در نظر گرفته شده است.

این ویژگی هنگام نصب و سرویس اهمیت دارد، زیرا اتصالات منظم و مطمئن در مدار Zone نقش مستقیمی در پایداری سیستم دارند.

محدوده دما و رطوبت کاری

محدوده دمای کاری دستگاه:

15- تا 80+ درجه سانتی‌گراد

و محدوده رطوبت:

5% تا 95% RH بدون میعان

است.

این مقادیر باید پیش از انتخاب Detector با شرایط واقعی محل نصب مقایسه شوند.

درجه حفاظت IP40

درجه حفاظت ZI-H 720 برابر IP40 است.

بنابراین در محیط‌هایی که شرایط سخت‌تری از نظر آب، رطوبت یا عوامل محیطی وجود دارد، مناسب بودن درجه حفاظت باید جداگانه ارزیابی شود.

زمان راه‌اندازی 5 ثانیه

Start-up Time این محصول برابر:

5 ثانیه

اعلام شده است.

این مقدار مدت زمان راه‌اندازی اولیه دستگاه پس از اعمال تغذیه را نشان می‌دهد.

ابعاد و وزن ZI-H 720

ابعاد:

98 × 52 میلی‌متر

وزن:

138 گرم

است.

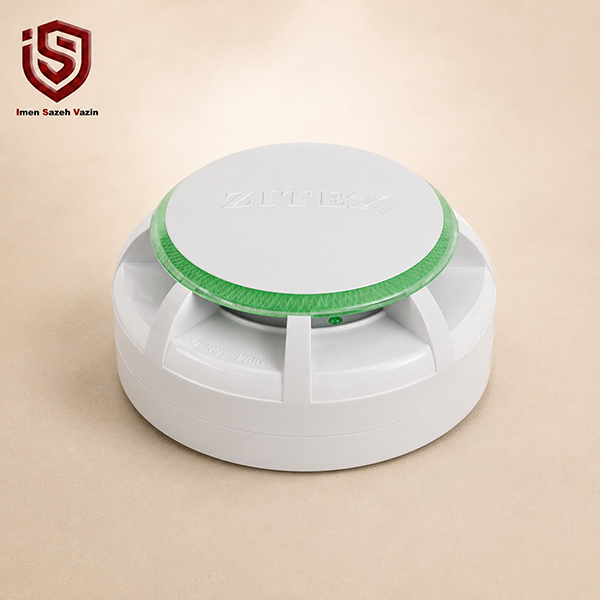

ساختار ظاهری دستگاه نیز مشابه خانواده جدید دتکتورهای Conventional ZITEX است و در تصویر کاتالوگ، حلقه سبزرنگ پیرامون قسمت فوقانی یکی از مشخصه‌های ظاهری ZI-H 720 محسوب می‌شود.

مقایسه ZI-H 720 با ZI-H 715

هر دو مدل در صفحه 44 کاتالوگ در کنار هم معرفی شده‌اند.

از نظر بخش عمده مشخصات عملکردی، دو مدل نزدیک به یکدیگر هستند. تفاوت واضح جدول در ارتفاع دستگاه و وزن آن دیده می‌شود و طراحی ظاهری نیز متفاوت است.

تفاوت دتکتور حرارتی و دودی

دتکتور حرارتی ZI-H 720 بر تغییرات دما تمرکز دارد، در حالی که Smoke Detector برای تشخیص دود طراحی می‌شود.

بنابراین انتخاب میان این دو نباید صرفاً براساس قیمت یا ظاهر انجام شود.

نوع کاربری فضا، محصولات احتمالی حریق، شرایط عادی محیط و الزامات طراحی باید مشخص کنند که Heat Detector یا Smoke Detector برای یک محل خاص مناسب‌تر است.

کاربردهای ZI-H 720

ZI-H 720 برای شبکه‌های Conventional طراحی شده است و می‌تواند در پروژه‌هایی که طراحی استفاده از Heat Detector را تعیین کرده است بررسی شود.

نمونه پروژه‌ها می‌تواند شامل ساختمان‌های اداری، تجاری، خدماتی، انبارها و سایر فضاهای دارای سیستم کانونشنال باشد؛ اما مناسب بودن آن برای هر محل باید براساس طراحی مهندسی مشخص شود.

4 ویژگی اصلی ZI-H 720

سوالات متداول ZI-H 720

ZI-H 720 چه نوع دتکتوری است؟

یک Conventional Heat Detector یا دتکتور حرارتی کانونشنال است.

استاندارد محصول چیست؟

در کاتالوگ EN 54-5 و ISIRI 3710 درج شده‌اند.

کلاس حرارتی آن چیست؟

A2R و A1S.

آیا Rate of Rise دارد؟

بله. Detection of Temperature Threshold and Rate of Rise در مشخصات محصول ذکر شده است.

ولتاژ کاری چقدر است؟

12 تا 32 ولت DC.

جریان حالت عادی چقدر است؟

کمتر از 50µA در 24V DC.

جریان Alarm چقدر است؟

کمتر از 20mA در 24V DC.

LED حالت Alarm چه رنگی است؟

قرمز ثابت.

درجه حفاظت چیست؟

IP40.

ابعاد و وزن چقدر است؟

98 × 52 میلی‌متر و 138 گرم.

جمع‌بندی

دتکتور حرارتی کانونشنال ZITEX مدل ZI-H 720 یک آشکارساز حرارتی برای سیستم‌های Conventional است که قابلیت تشخیص آستانه دما و Rate of Rise را ارائه می‌کند.

کلاس‌های A2R و A1S، استانداردهای EN 54-5 و ISIRI 3710، LED با دید 360 درجه، فناوری F.A.P، Reverse Polarity Protection، Remote Indicator Output و Double Screw Terminals از مهم‌ترین ویژگی‌های این مدل هستند.

ZI-H 720 در محدوده 12 تا 32V DC کار می‌کند، جریان آماده‌به‌کار آن کمتر از 50µA است و با ابعاد 98×52 میلی‌متر و وزن 138 گرم ارائه می‌شود.
