کنترل پنل اعلام حریق کانونشنال ZITEX مدل ZX-N 10 Pro

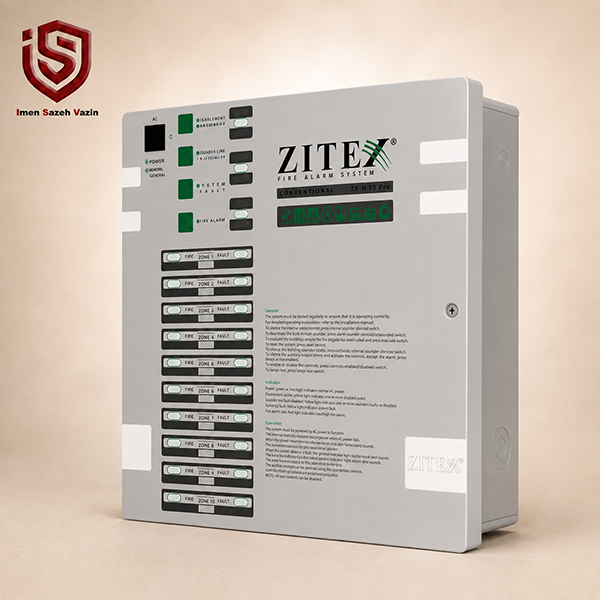

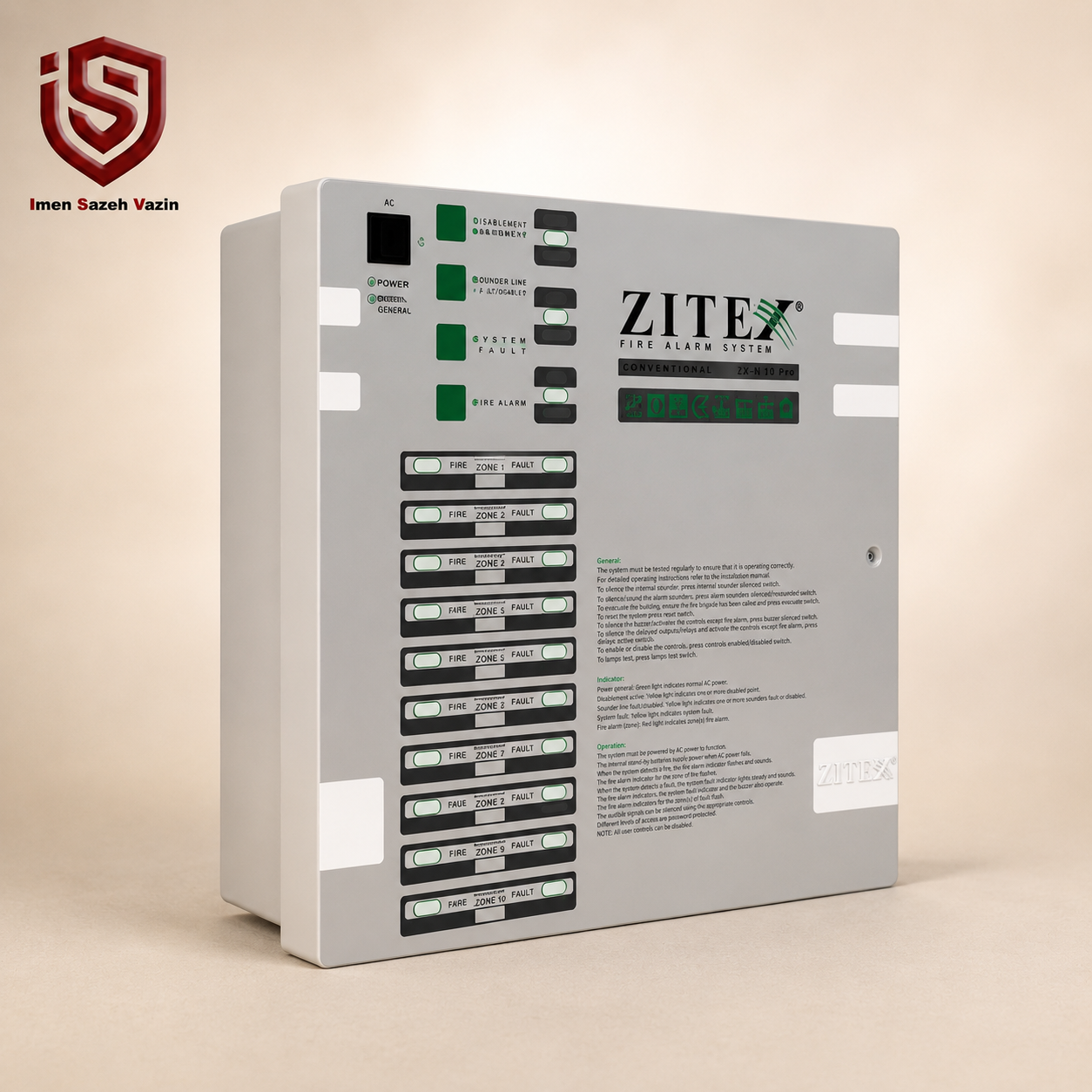

کنترل پنل اعلام حریق کانونشنال ZITEX مدل ZX-N 10 Pro یک Conventional Control Panel ده زون برای مدیریت تجهیزات تشخیص و هشدار حریق در سیستم‌های متعارف است. این پنل با 10 زون مستقل طراحی شده و طبق کاتالوگ، از طریق قابلیت Networking امکان توسعه سیستم تا 20 زون را فراهم می‌کند.

ZX-N 10 Pro برای پروژه‌هایی طراحی شده است که علاوه بر یک پنل کانونشنال چندزون، به امکانات مدیریتی مانند تشخیص خطای مدار باز و اتصال کوتاه زون، ایزوله‌کردن زون‌ها، دو خروجی آژیر، رله کمکی، قابلیت اتصال به Auto Dialer و باتری پشتیبان نیاز دارند.

طبق کاتالوگ ZITEX، استانداردهای طراحی EN 54-2، EN 54-4 و ISIRI 3707 برای این مدل درج شده‌اند. همچنین مدارهای دستگاه با فناوری SMT ساخته شده‌اند و بدنه از ABS مقاوم در برابر حرارت تشکیل شده است.

برای آشنایی بیشتر با ساختار و انتخاب کنترل پنل‌های اعلام حریق می‌توان ظرفیت زون، تجهیزات قابل اتصال، نحوه اعلام خطا و امکانات توسعه شبکه را در کنار شرایط پروژه بررسی کرد.

کنترل پنل ZX-N 10 Pro چیست؟

ZX-N 10 Pro یک پنل مرکزی Conventional برای دریافت و پردازش وضعیت تجهیزات سیستم اعلام حریق است. در معماری کانونشنال، تجهیزات هر بخش از ساختمان در زون‌های مشخص قرار می‌گیرند و پنل وضعیت حریق یا خطای هر زون را به اپراتور نمایش می‌دهد.

این مدل 10 زون دارد. در نتیجه، طراح می‌تواند ساختمان را متناسب با نقشه و الزامات پروژه به چند محدوده تشخیص تقسیم کند.

کاتالوگ همچنین قابلیت Expandability with Networking را برای ZX-N 10 Pro ذکر کرده و ظرفیت توسعه شبکه را 20 Zone اعلام می‌کند. بنابراین در پروژه‌ای که در آینده به زون‌های بیشتری نیاز داشته باشد، قابلیت Networking این مدل یکی از نکات قابل توجه است.

مشخصات فنی ZX-N 10 Pro

مشخصات بالا مستقیماً از جدول فنی ZX-N 10 Pro در صفحه 40 کاتالوگ استخراج شده‌اند.

ظرفیت 10 زون و توسعه تا 20 زون

یکی از اولین پارامترهایی که هنگام انتخاب پنل کانونشنال باید بررسی شود، تعداد Zoneها است.

ZX-N 10 Pro به‌صورت پایه دارای 10 زون است. این تعداد می‌تواند برای تقسیم‌بندی بخش‌های مختلف یک پروژه به محدوده‌های تشخیص مستقل استفاده شود.

از طرف دیگر، کاتالوگ عبارت Networking Capability و Expandability with Networking: 20 Zones را برای این مدل ذکر می‌کند.

بنابراین قابلیت شبکه‌سازی می‌تواند ظرفیت سیستم را تا 20 زون توسعه دهد. این ویژگی برای پروژه‌هایی اهمیت دارد که در مرحله نخست به 10 زون نیاز دارند اما احتمال توسعه ساختمان یا افزایش محدوده حفاظت در آینده وجود دارد.

ظرفیت دتکتور در هر زون

طبق کاتالوگ، حداکثر تعداد دتکتور دود ZITEX در هر زون برابر 20 عدد است. برای دتکتور حرارتی نیز حداکثر 20 عدد در هر زون درج شده است.

در صفحه فنی، ظرفیت 20 عدد برای Smoke Detector و Heat Detector به‌طور مشخص با عبارت ZITEX Detectors ذکر شده است. بنابراین این اعداد را نباید بدون بررسی سازگاری به آشکارسازهای برندهای دیگر تعمیم داد.

خروجی آژیر ZX-N 10 Pro

ZX-N 10 Pro دارای دو خروجی برای Sounder است. وجود Two Outputs for Sounders نیز در بخش Specialized Advantages and Features کاتالوگ ذکر شده است.

طبق جدول فنی، اگر جریان هر آژیر الکترونیکی 30mA باشد، حداکثر 10 آژیر برای هر خروجی در نظر گرفته شده است.

بنابراین هنگام طراحی مدار Sounder باید مصرف واقعی آژیر انتخاب‌شده بررسی شود و مجموع جریان خروجی با محدودیت پنل تطبیق داده شود.

برای بررسی سایر تجهیزات اعلام حریق و تجهیزات هشداردهنده نیز باید ولتاژ، جریان مصرفی و سازگاری تجهیز با مدار پنل کنترل شود.

نمایش مستقل وضعیت حریق و خطای زون‌ها

یکی از قابلیت‌های مهم یک Conventional Panel مناسب، امکان تفکیک وضعیت حریق از خطا است.

ZX-N 10 Pro نشانگرهای مختلفی برای وضعیت سیستم دارد. طبق کاتالوگ، دستگاه قادر است Zone Fire و Zone Fault را نمایش دهد.

علاوه بر این، پنل بین خطای Open Circuit و Short Circuit در زون تمایز قائل می‌شود.

این تفکیک به تکنسین کمک می‌کند هنگام سرویس سیستم، نوع خطا را سریع‌تر تشخیص دهد و مسیر عیب‌یابی هدفمندتری داشته باشد.

امکان ایزوله کردن زون‌ها

Ability to Isolate Zones یکی دیگر از قابلیت‌های ZX-N 10 Pro است.

در فرآیند تعمیر، تست یا نگهداری، ممکن است لازم باشد یک زون به‌صورت موقت از مدار عملیاتی خارج شود، بدون اینکه تمام سیستم خاموش شود.

وجود قابلیت Isolate Zone به اپراتور اجازه می‌دهد مدیریت بهتری روی بخش‌های مختلف سیستم داشته باشد.

البته پس از پایان عملیات سرویس باید وضعیت زون‌ها کنترل شود تا هیچ بخش موردنیازی به‌صورت ناخواسته در حالت Isolated باقی نماند.

فناوری F.A.P برای کاهش هشدارهای کاذب

در کاتالوگ ZX-N 10 Pro فناوری F.A.P نیز معرفی شده است. توضیح فارسی صفحه محصول این فناوری را به استفاده از راهکارهای نرم‌افزاری و سخت‌افزاری برای حذف نویزها و آلارم‌های کاذب مرتبط می‌کند.

هشدار کاذب در یک سیستم اعلام حریق می‌تواند باعث اختلال در بهره‌برداری و کاهش اعتماد کاربران شود. بنابراین طراحی مدار و پردازش سیگنال با هدف کاهش اثر نویزهای ناخواسته یکی از ویژگی‌های قابل توجه پنل محسوب می‌شود.

با این حال، عملکرد صحیح سیستم همچنان به کابل‌کشی استاندارد، انتخاب آشکارساز مناسب، نگهداری تجهیزات و شرایط محیط نصب وابسته است.

کنترل‌های اپراتور روی پنل ZX-N 10 Pro

ZX-N 10 Pro امکانات مختلفی برای کنترل و تست سیستم در اختیار اپراتور قرار می‌دهد.

کاتالوگ برای این مدل Switch Key for Operator را ذکر کرده است. همچنین پنل دارای کنترل‌هایی برای Reset، Test of Buzzer و Test of LEDs است.

امکان Silence Alarm Sounders و Silence Buzzer نیز در دستگاه وجود دارد. علاوه بر این، Button for Testing the Sounders با عنوان Evacuate در بخش قابلیت‌ها معرفی شده است.

این امکانات برای تست دوره‌ای و مدیریت شرایط Alarm اهمیت دارند و باعث می‌شوند بخش‌های اصلی سیستم از روی خود کنترل پنل قابل بررسی باشند.

باتری پشتیبان و عملکرد هنگام قطع برق

ZX-N 10 Pro برای استفاده از دو باتری 12 ولت 4.5 آمپرساعت طراحی شده است.

کاتالوگ دو قابلیت مهم را نیز ذکر می‌کند:

Automatic Feeding of Batteries in Case of Main Power Failure

و

Automatic Battery Charging After Reconnecting Main Power

بنابراین هنگام قطع منبع برق اصلی، سیستم از باتری‌های پشتیبان تغذیه می‌شود و پس از بازگشت برق شهر، فرآیند شارژ باتری به‌صورت خودکار انجام می‌شود.

این ساختار برای یک سیستم اعلام حریق اهمیت زیادی دارد؛ زیرا پنل نباید با قطع برق اصلی بلافاصله از مدار خارج شود.

رله کمکی برای ارتباط با سیستم‌های جانبی

ZX-N 10 Pro دارای Auxiliary Relay است.

مشخصات رله در جدول فنی برابر با 1A در 30V DC Max و از نوع Voltage Free اعلام شده است.

در بخش ویژگی‌ها نیز Auxiliary Relay for Installation of Auxiliary Systems ذکر شده است.

این خروجی می‌تواند در منطق پروژه برای ارتباط با تجهیزات جانبی مورد استفاده قرار گیرد. با این حال، بار متصل باید از نظر ولتاژ و جریان با مشخصات رله تطابق داشته باشد.

قابلیت راه‌اندازی Auto Dialer

Ability to Launch Auto Dialer یکی دیگر از قابلیت‌های اعلام‌شده در صفحه 41 کاتالوگ است.

Auto Dialer می‌تواند در ساختار سیستم اعلام حریق برای ارسال اعلان یا تماس براساس طراحی پروژه مورد استفاده قرار گیرد.

وجود این امکان باعث می‌شود ZX-N 10 Pro علاوه بر مدیریت تجهیزات تشخیص و هشدار محلی، قابلیت تعامل با تجهیزات جانبی اطلاع‌رسانی را نیز داشته باشد.

ترمینال‌های ZX-N 10 Pro

در صفحه 41 کاتالوگ، Terminal Specifications دستگاه نیز نمایش داده شده است.

از جمله اتصالات مشخص‌شده می‌توان به Negative Output، AUX Output، Sounder Line 1، Sounder Line 2 و کنتاکت‌های Relay شامل NC، COM و NO اشاره کرد. همچنین Input From Switcher در دیاگرام ترمینال مشخص شده است.

جدول زیر ساختار اصلی بخش‌های معرفی‌شده را خلاصه می‌کند:

این مشخصات هنگام سیم‌کشی اهمیت زیادی دارند و نصب باید براساس دیاگرام رسمی سازنده انجام شود.

مقاومت انتهای خط 6.8 کیلو اهم

End of Line Resistor Value برای ZX-N 10 Pro برابر:

6800Ω

با تلرانس 5 درصد و توان 0.5 وات اعلام شده است.

استفاده از مقاومت انتهای خط صحیح برای مانیتورینگ مدار اهمیت دارد. مقدار اشتباه EOL می‌تواند باعث ایجاد Fault یا تفسیر نادرست وضعیت مدار شود.

به همین دلیل، مقدار مقاومت باید دقیقاً مطابق مشخصات پنل انتخاب شود.

مدار SMT و حفاظت در برابر رطوبت و خوردگی

Technology of the Circuits در جدول فنی SMT اعلام شده است.

در صفحه ویژگی‌ها نیز ZITEX به مدارهای متالایز شده با لایه مقاوم در برابر رطوبت و مواد خورنده اشاره می‌کند.

علاوه بر این، کاتالوگ آبکاری کروم قطعات فلزی را با هدف محافظت در برابر زنگ‌زدگی ذکر کرده است.

این ویژگی‌ها بخشی از طراحی سخت‌افزاری پنل هستند و برای افزایش دوام قطعات در طول بهره‌برداری در نظر گرفته شده‌اند.

بدنه مقاوم و امکان نصب روکار یا توکار

ZX-N 10 Pro دارای بدنه ABS مقاوم در برابر حرارت است. همچنین کاتالوگ به Strong Body, Resistant to Shock and Vibration اشاره می‌کند.

یکی دیگر از مزایای دستگاه، قابلیت Wall and Flush Mounting است.

بنابراین براساس طراحی معماری پروژه، امکان نصب پنل به‌صورت دیواری روکار یا توکار وجود دارد.

ابعاد دستگاه 327 × 297 × 104 میلی‌متر است و وزن آن بدون باتری 1.4 کیلوگرم اعلام شده است.

مقایسه ظرفیت اصلی ZX-N 10 Pro

این ظرفیت‌ها ZX-N 10 Pro را در گروه پنل‌های کانونشنال چندزون قرار می‌دهند و امکان استفاده از آن در پروژه‌هایی با تقسیم‌بندی گسترده‌تر نسبت به پنل‌های کم‌زون را فراهم می‌کنند.

کاربردهای کنترل پنل ZX-N 10 Pro

با توجه به ظرفیت 10 زون و قابلیت توسعه شبکه، ZX-N 10 Pro می‌تواند در پروژه‌های متعارفی مورد بررسی قرار گیرد که ساختار Conventional برای آن‌ها انتخاب می شود؛ مانند ساختمان‌های اداری، تجاری، آموزشی، انبارها، مجموعه‌های خدماتی و پروژه‌های چندبخشی.

انتخاب نهایی پنل نباید فقط بر اساس تعداد زون انجام شود. تعداد Detector، Sounder، جریان مصرفی، مسیر کابل‌ها، سطح حفاظت، نیاز به Networking و الزامات تأیید پروژه نیز باید بررسی شوند.

تفاوت ZX-N 10 Pro با پنل آدرس‌پذیر

ZX-N 10 Pro یک کنترل پنل Conventional است. در این معماری، محل رخداد حریق در سطح Zone مشخص می‌شود.

در سیستم Addressable، تجهیزات دارای آدرس مستقل هستند و پنل می‌تواند تجهیز فعال‌شده را به‌صورت مشخص شناسایی کند.

بنابراین انتخاب میان Conventional و Addressable باید براساس مقیاس ساختمان، تعداد تجهیزات، سطح اطلاعات موردنیاز، بودجه، ساختار بهره‌برداری و الزامات طراحی انجام شود.

برای پروژه‌هایی که نیاز به تشخیص تجهیز به تجهیز دارند، بررسی سیستم‌های اعلام حریق آدرس‌پذیر نیز می‌تواند به مقایسه بهتر دو معماری کمک کند.

4 ویژگی برجسته ZX-N 10 Pro

سوالات متداول درباره ZX-N 10 Pro

ZX-N 10 Pro چند زون دارد؟

این پنل دارای 10 زون است.

آیا امکان افزایش تعداد زون‌ها وجود دارد؟

بله. طبق کاتالوگ، از طریق Networking امکان توسعه تا 20 زون وجود دارد.

چند دتکتور در هر زون قابل استفاده است؟

حداکثر 20 دتکتور دود یا 20 دتکتور حرارتی ZITEX در هر زون در جدول فنی درج می شود.

باتری موردنیاز پنل چیست؟

دو باتری 12 ولت با ظرفیت 4.5Ah.

چند خروجی آژیر دارد؟

دو Sounder Output.

مقاومت انتهای خط چقدر است؟

6.8kΩ با تلرانس 5 درصد و توان 0.5W.

آیا پنل امکان تشخیص اتصال کوتاه و مدار باز را دارد؟

بله. هر دو وضعیت Open Circuit Zone Fault و Short Circuit Zone Fault در فهرست نشانگرهای سیستم ذکر شده‌اند.

آیا قابلیت Auto Dialer دارد؟

کاتالوگ Ability to Launch Auto Dialer را برای این مدل ذکر کرده است.

ابعاد و وزن آن چقدر است؟

ابعاد 327 × 297 × 104 میلی‌متر و وزن بدون باتری 1.4 کیلوگرم است.

جمع‌بندی

کنترل پنل کانونشنال ZITEX مدل ZX-N 10 Pro یک پنل 10 زون با قابلیت توسعه شبکه تا 20 زون است که برای مدیریت سیستم‌های اعلام حریق Conventional طراحی می شود.

پشتیبانی از حداکثر 20 دتکتور دود یا حرارت ZITEX در هر زون، دو خروجی Sounder، رله کمکی Voltage Free، نمایش مجزای خطای مدار باز و اتصال کوتاه، امکان Isolate کردن زون، باتری پشتیبان خودکار و قابلیت Auto Dialer از مهم‌ترین امکانات این مدل هستند.

همچنین استانداردهای EN 54-2، EN 54-4 و ISIRI 3707 در کاتالوگ برای ZX-N 10 Pro درج شده‌اند. مدار SMT، بدنه ABS مقاوم در برابر حرارت، حفاظت قطعات فلزی در برابر خوردگی و امکان نصب روکار یا توکار نیز از ویژگی‌های ساختاری این کنترل پنل محسوب می‌شوند.
