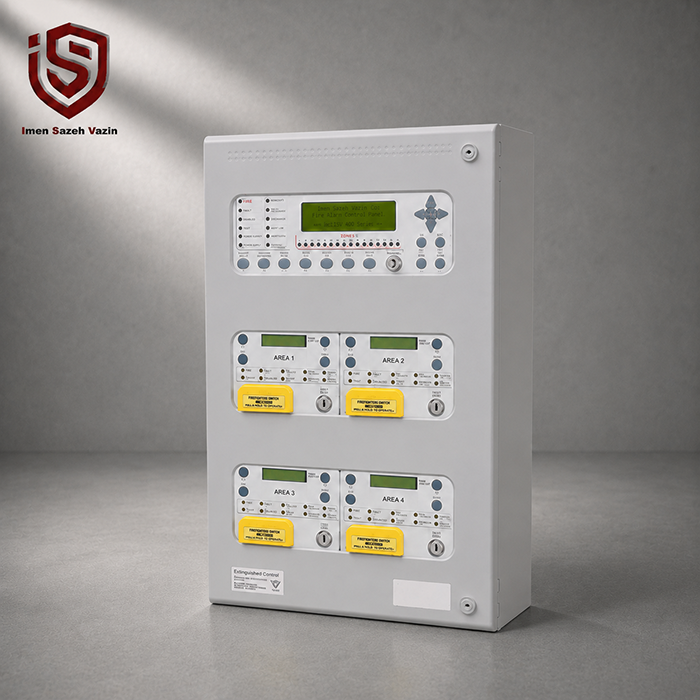

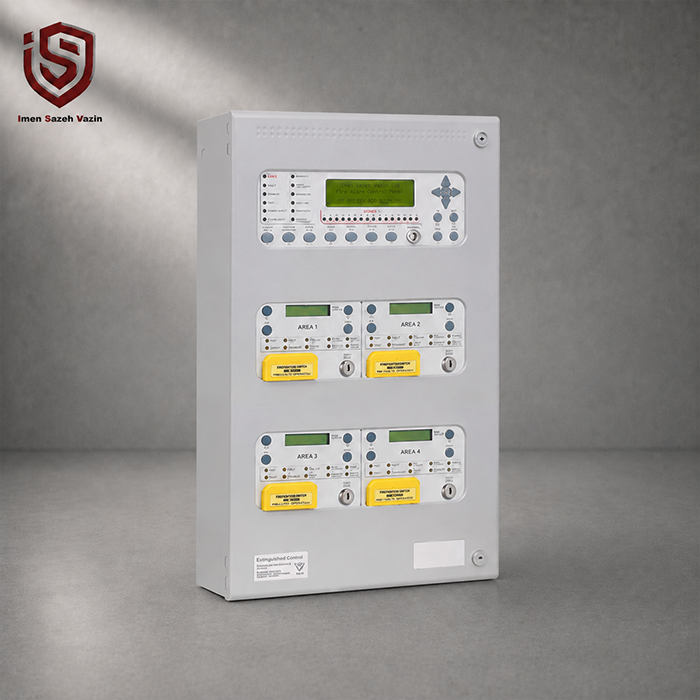

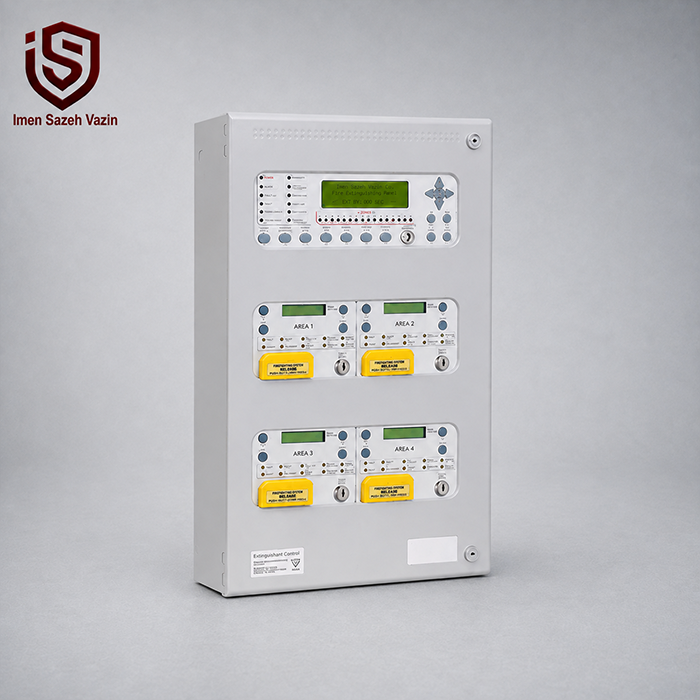

کنترل پنل اطفاء حریق آدرس‌پذیر Kentec Syncro XT+ یک لوپ سه ناحیه

کنترل پنل اطفاء حریق Kentec Syncro XT+ مدل 1+3 یک پنل آدرس‌پذیر پیشرفته برای مدیریت هم‌زمان تشخیص حریق و کنترل فرآیند اطفاء اتوماتیک است. این مدل یک لوپ تشخیص آدرس‌پذیر و سه ناحیه مستقل اطفاء دارد و برای پروژه‌هایی طراحی شده که علاوه بر شناسایی دقیق محل حریق، به کنترل مطمئن و برنامه‌پذیر آزادسازی عامل اطفاء نیاز دارند.

پنل Kentec Syncro XT+ از حداکثر 16 زون تشخیص آدرس‌پذیر پشتیبانی می‌کند. هر ناحیه اطفاء نیز دو خروجی مستقل Release دارد و طراح می‌تواند این خروجی‌ها را برای ساختار عادی یا Main/Reserve برنامه‌ریزی کند. قابلیت تعریف Cause & Effect، تأخیر قابل تنظیم اطفاء، شمارنده معکوس، ورودی‌های Hold و Abort و امکان اتصال تجهیزات وضعیت از دیگر قابلیت‌های مهم این خانواده هستند.

برای آشنایی بیشتر با ساختار سیستم‌های آدرس‌پذیر و نحوه طراحی آن‌ها می‌توانید صفحه طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین را مطالعه کنید. همچنین اگر پروژه از سیستم اطفاء گازی استفاده می‌کند، صفحه سیستم اطفاء حریق FM200 در ISV Kala اطلاعات تکمیلی مناسبی درباره یکی از کاربردهای سیستم‌های اطفاء اتوماتیک ارائه می‌دهد.

پنل Kentec Syncro XT+ مدل 1+3 چیست؟

عبارت 1+3 در این مدل به یک لوپ آدرس‌پذیر به همراه سه ناحیه مستقل اطفاء اشاره دارد. دیتاشیت رسمی Kentec مدل یک لوپ سه Area را با کد پایه #31163M4 معرفی می‌کند. علامت ابتدای کد بر اساس پروتکل تجهیزات تغییر می‌کند؛ Kentec برای نمونه نسخه Apollo و Hochiki را در مستندات رسمی مشخص کرده است.

این ترکیب برای پروژه‌هایی مناسب است که یک لوپ تشخیص برای تعداد تجهیزات کافی است، اما سه فضای مستقل باید توسط سیستم اطفاء اتوماتیک مدیریت شوند.

به این ترتیب می‌توان سه اتاق یا ناحیه حفاظت‌شده را با منطق‌های جداگانه زیر نظر یک کنترل پنل مرکزی قرار داد.

سه ناحیه مستقل اطفاء حریق

یکی از مهم‌ترین ویژگی‌های مدل Syncro XT+ 1+3 وجود سه Extinguishing Area مستقل است.

هر ناحیه مجموعه اختصاصی از ورودی‌ها، خروجی‌ها و قابلیت‌های برنامه‌ریزی دارد. بنابراین طراح می‌تواند منطق اطفاء هر Area را متناسب با شرایط همان فضا تنظیم کند.

برای مثال، در یک پروژه می‌توان اتاق سرور، اتاق UPS و اتاق تجهیزات شبکه را به‌عنوان سه ناحیه مستقل در نظر گرفت. وقوع حریق در یک ناحیه لزوماً باعث اجرای فرآیند اطفاء در دو ناحیه دیگر نمی‌شود و سیستم می‌تواند هر بخش را طبق Cause & Effect تعریف‌شده مدیریت کند.

یک لوپ تشخیص آدرس‌پذیر

مدل مورد بررسی دارای یک لوپ Addressable Detection است. خانواده Syncro XT+ در مجموع از 16 زون تشخیص آدرس‌پذیر روی یک یا دو لوپ پشتیبانی می‌کند.

استفاده از سیستم آدرس‌پذیر باعث می‌شود کنترل پنل بتواند اطلاعات دقیق‌تری از تجهیزات متصل دریافت کند. در نتیجه هر دتکتور می‌تواند نقش مشخصی در منطق فعال‌سازی سیستم اطفاء داشته باشد.

این قابلیت یکی از تفاوت‌های مهم Syncro XT+ با کنترل پنل‌های اطفاء متعارف محسوب می‌شود.

دو خروجی اطفاء برای هر ناحیه

هر ناحیه اطفاء در Syncro XT+ دارای دو خروجی مستقل Extinguishant Release است. ولتاژ این خروجی‌ها بین 21 تا 28 ولت DC قرار دارد و هر خروجی با فیوز الکترونیکی 1 آمپر محافظت می‌شود.

وجود دو خروجی به طراح اجازه می‌دهد آرایش‌های مختلفی را پیاده‌سازی کند.

یکی از مهم‌ترین کاربردها، ساختار Main/Reserve است. در چنین سیستم‌هایی می‌توان مجموعه اصلی عامل اطفاء و مجموعه ذخیره را با منطق مشخص مدیریت کرد.

این ویژگی در پروژه‌هایی که تداوم حفاظت پس از یک تخلیه اهمیت زیادی دارد، کاربرد ویژه‌ای دارد.

برنامه‌ریزی Cause & Effect

کنترل پنل Kentec Syncro XT+ از نرم‌افزار Loop Explorer برای تنظیم سناریوهای سیستم استفاده می‌کند.

طراح می‌تواند یک Coincidence Detection ساده تعریف کند یا Cause & Effect پیچیده‌تری برای فعال‌سازی سیستم اطفاء ایجاد کند.

برای مثال، می‌توان سیستم را طوری برنامه‌ریزی کرد که دریافت آلارم از یک دتکتور فقط مرحله هشدار اولیه را فعال کند و دریافت تأیید از تجهیز یا زون دوم، توالی اطفاء را آغاز کند.

این انعطاف کمک می‌کند سیستم بر اساس نوع خطر و شرایط واقعی پروژه تنظیم شود.

تأخیر قابل تنظیم برای آزادسازی عامل اطفاء

زمان Extinguishant Release Delay در Syncro XT+ از صفر تا 60 ثانیه قابل تنظیم است.

این زمان می‌تواند بین تشخیص قطعی حریق و آزادسازی عامل اطفاء فاصله ایجاد کند. در این فاصله، سیستم امکان اجرای هشدارهای لازم و سایر فرمان‌های تعریف‌شده را دارد.

مدت فعال بودن خروجی اطفاء نیز بین 60 تا 300 ثانیه قابل برنامه‌ریزی است.

تعیین این زمان‌ها باید بر اساس طراحی سیستم، نوع عامل اطفاء و سناریوی ایمنی پروژه انجام شود.

شمارنده معکوس تا تخلیه

Syncro XT+ یک Countdown Indicator دارد که زمان باقی‌مانده تا Release را بر حسب ثانیه نمایش می‌دهد.

نمایش این زمان به اپراتور کمک می‌کند وضعیت سیستم را بهتر درک کند و بداند چه مدت تا اجرای فرمان آزادسازی باقی مانده است.

این قابلیت در کنار هشدارهای مرحله اول و دوم، اطلاعات واضح‌تری درباره توالی اطفاء ارائه می‌دهد.

خروجی آژیر مرحله اول و دوم

هر ناحیه اطفاء دارای خروجی‌های Sounder مرحله اول و دوم است. این مدارها در محدوده 21 تا 28 ولت DC فعالیت می‌کنند و هر خروجی با فیوز الکترونیکی 1 آمپر محافظت می‌شود.

طراح می‌تواند مرحله اول را برای هشدار اولیه و مرحله دوم را برای اعلام نزدیک بودن عملیات اطفاء در نظر بگیرد.

این تفکیک به سیستم اجازه می‌دهد توالی هشدار را به شکل کنترل‌شده اجرا کند.

ورودی Manual Release

Syncro XT+ برای هر Area امکان Manual Release دارد و همچنین ورودی Remote Manual Release را به‌صورت مانیتورشونده پشتیبانی می‌کند.

این ورودی امکان نصب شستی تخلیه دستی در محل مناسب پروژه را فراهم می‌کند.

کاربر مجاز می‌تواند در شرایط تعریف‌شده، فرآیند آزادسازی عامل اطفاء را به‌صورت دستی آغاز کند.

ورودی Hold

پنل دارای ورودی Remote Hold مانیتورشونده است.

Hold در سناریوهای اطفاء برای کنترل یا نگه‌داشتن فرآیند آزادسازی بر اساس منطق تعریف‌شده استفاده می‌شود.

از آنجا که این ورودی مانیتورشونده است، پنل علاوه بر دریافت فرمان می‌تواند وضعیت مدار مرتبط را نیز بررسی کند.

ورودی Abort

Syncro XT+ ورودی مانیتورشونده Abort نیز دارد. این ورودی برای سناریوهایی طراحی شده است که باید امکان لغو فرآیند آزادسازی عامل اطفاء وجود داشته باشد.

نوع عملکرد Hold و Abort باید هنگام طراحی و راه‌اندازی سیستم به‌صورت دقیق تعریف شود. استفاده نادرست از این ورودی‌ها می‌تواند منطق عملکرد سیستم اطفاء را تغییر دهد.

ورودی Pressure Switch

ورودی مانیتورشونده Released Pressure Switch امکان دریافت بازخورد از بخش اطفاء را فراهم می‌کند.

به کمک این ورودی، پنل می‌تواند سیگنال مرتبط با وضعیت آزادسازی عامل اطفاء را دریافت کند.

این بازخورد در سیستم‌های حرفه‌ای اهمیت زیادی دارد، زیرا پنل علاوه بر ارسال فرمان Release، اطلاعاتی از وضعیت واقعی بخش اطفاء نیز دریافت می‌کند.

خروجی‌های رله‌ای هر ناحیه

هر Area دارای خروجی‌های رله برای وضعیت‌های مختلف است. Kentec خروجی‌های First Stage، Second Stage، Released و Fault را برای نواحی اطفاء در نظر گرفته است.

در دیتاشیت رسمی، ظرفیت کنتاکت‌های رله مرتبط با Fire، Fault، Local Fire، First Stage، Second Stage و Extract حداکثر 1 آمپر در محدوده 5 تا 30 ولت DC اعلام شده است.

این خروجی‌ها امکان ارسال وضعیت سیستم به تجهیزات جانبی و بخش‌های کنترلی پروژه را فراهم می‌کنند.

اتصال Sigma Si به هر ناحیه

هر ناحیه اطفاء Syncro XT+ می‌تواند تا هفت واحد Sigma Si یا برد جانبی سازگار را به‌صورت سری پشتیبانی کند.

Sigma Si برای نمایش وضعیت و کنترل سیستم اطفاء در نقاط دیگری از ساختمان استفاده می‌شود.

بنابراین اگر پنل اصلی داخل اتاق کنترل نصب شده باشد، می‌توان واحد وضعیت را در ورودی فضای حفاظت‌شده یا نقطه دیگری که برای اپراتور مناسب است نصب کرد.

امکان شبکه کردن چند پنل

با اضافه کردن Syncro Network Card می‌توان چند کنترل پنل Syncro XT+ را در یک شبکه به یکدیگر متصل کرد.

این قابلیت برای پروژه‌های بزرگ که چند سیستم اطفاء یا چند ساختمان دارند اهمیت زیادی دارد.

شبکه‌پذیری همچنین امکان توسعه سیستم در آینده را افزایش می‌دهد و طراح را به یک پنل مستقل محدود نمی‌کند.

منبع تغذیه 4 آمپر

برای مدل سه ناحیه اطفاء، Kentec منبع تغذیه 4 آمپر را مشخص کرده است. ولتاژ نامی آن 28 ولت DC با تلرانس ±2 ولت است و ظرفیت اعلام‌شده شامل شارژ باتری نیز می‌شود.

این نکته مهم است، زیرا برخی صفحات قدیمی‌تر فروش محصول عدد 3 آمپر را برای این مدل درج کرده‌اند. دیتاشیت فعلی Kentec مدل‌های سه و چهار Area را با منبع تغذیه 4 آمپر معرفی می‌کند.

تغذیه اصلی پنل نیز 230 ولت AC با تلرانس +10/-15 درصد است و حداکثر توان ورودی 100 وات اعلام شده است.

ابعاد و ساختار بدنه

مدل یک لوپ سه ناحیه با کد پایه #31163M4 در کابینتی با ابعاد 385 × 700 × 145 میلی‌متر عرضه می‌شود. وزن دستگاه حدود 10 کیلوگرم است.

بدنه از ورق فولادی 1.2 میلی‌متری ساخته شده و پوشش Epoxy Powder Coat دارد.

درجه حفاظت پنل IP30 است؛ بنابراین محل نصب باید با شرایط محیطی دستگاه تناسب داشته باشد.

سازگاری با Apollo و Hochiki

دیتاشیت Kentec برای مدل‌های Syncro XT+ نسخه‌های سازگار با Apollo و Hochiki را مشخص می‌کند.

در کد محصول، علامت # با A برای پروتکل Apollo یا H برای پروتکل Hochiki جایگزین می‌شود.

بنابراین هنگام سفارش پنل باید برند و پروتکل تجهیزات لوپ از قبل مشخص باشد. انتخاب نسخه اشتباه می‌تواند باعث ناسازگاری دتکتورها و تجهیزات آدرس‌پذیر با کنترل پنل شود.

استانداردهای Kentec Syncro XT+

کنترل پنل Syncro XT+ دارای تأییدیه برای استانداردهای EN12094-1، EN54-2 و EN54-4 است.

EN12094-1 به اجزای کنترل سیستم‌های ثابت اطفاء مربوط می‌شود. EN54-2 نیز الزامات تجهیزات کنترل و نمایش سیستم اعلام حریق را پوشش می‌دهد و EN54-4 به تجهیزات منبع تغذیه مربوط است.

Kentec همچنین گواهی BSI Kitemark با شماره KM96761 را برای این خانواده اعلام کرده است.

کاربرد کنترل پنل Kentec Syncro XT+ 1+3

مدل یک لوپ سه ناحیه برای پروژه‌هایی مناسب است که سه فضای حساس باید به‌صورت مستقل تحت حفاظت سیستم اطفاء قرار گیرند.

کاربردهای مناسب شامل دیتاسنترها، اتاق‌های سرور، اتاق UPS، مراکز مخابراتی، اتاق‌های برق، مراکز آرشیو، اتاق‌های کنترل و فضاهای مجهز به سیستم اطفاء گازی هستند.

در چنین پروژه‌هایی، انتخاب عامل اطفاء و طراحی سناریوی عملکرد اهمیت زیادی دارد. برای آشنایی بیشتر با یکی از این راهکارها می‌توانید صفحه سیستم اطفاء گازی FM200 در ISV Kala را بررسی کنید.

تفاوت مدل Syncro XT+ 1+3 و 1+4

هر دو مدل یک لوپ آدرس‌پذیر دارند. تفاوت اصلی در تعداد نواحی اطفاء است.

مدل 1+3 سه Area مستقل اطفاء دارد، در حالی که مدل 1+4 چهار Area را مدیریت می‌کند. هر دو مدل در دیتاشیت فعلی Kentec از کابینت 385 × 700 × 145 میلی‌متر و منبع تغذیه 4 آمپر استفاده می‌کنند.

بنابراین اگر پروژه تنها سه فضای مستقل برای اطفاء دارد، مدل 1+3 می‌تواند بدون استفاده از ظرفیت اضافی Area چهارم، نیاز سیستم را پوشش دهد.

مزایای پنل Kentec Syncro XT+ یک لوپ سه ناحیه

ترکیب تشخیص آدرس‌پذیر و کنترل سه ناحیه اطفاء، مهم‌ترین مزیت این محصول است.

پنل می‌تواند اطلاعات دقیق تجهیزات لوپ را دریافت کند و بر اساس Cause & Effect تعریف‌شده، فرآیند اطفاء هر Area را به‌صورت مستقل مدیریت کند.

دو خروجی Release برای هر ناحیه، امکان Main/Reserve، ورودی‌های Hold و Abort، شمارنده معکوس، تأخیر قابل برنامه‌ریزی و قابلیت شبکه‌سازی نیز انعطاف بالایی برای طراحی پروژه ایجاد می‌کنند.

اگر برای تعیین تعداد لوپ، انتخاب پروتکل یا طراحی سناریوی سیستم نیاز به بررسی تخصصی دارید، می‌توانید از خدمات طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین استفاده کنید.

خرید کنترل پنل Kentec Syncro XT+ مدل 1+3

پیش از خرید این پنل باید تعداد تجهیزات لوپ، تعداد نواحی اطفاء، نوع پروتکل، تجهیزات جانبی و سناریوی Cause & Effect مشخص شوند.

اگر یک لوپ آدرس‌پذیر برای تجهیزات پروژه کافی باشد و سه ناحیه مستقل اطفاء نیاز داشته باشید، نسخه Syncro XT+ 1+3 می‌تواند گزینه مناسبی باشد.

برای دریافت مشاوره فنی، استعلام قیمت و انتخاب تجهیزات مکمل سیستم می‌توانید با کارشناسان ایمن سازه وزین در ارتباط باشید.

جمع‌بندی

کنترل پنل اطفاء حریق Kentec Syncro XT+ مدل 1+3 یک سیستم آدرس‌پذیر پیشرفته با یک لوپ و سه ناحیه مستقل اطفاء است.

این محصول تا 16 زون تشخیص آدرس‌پذیر را پشتیبانی می‌کند و برای هر Area دو خروجی Release، خروجی آژیر مرحله اول و دوم، کنتاکت‌های کنترلی و ورودی‌های مانیتورشونده فراهم می‌کند.

قابلیت Cause & Effect، Main/Reserve، تأخیر اطفاء از صفر تا 60 ثانیه، مدت Release از 60 تا 300 ثانیه، شمارنده معکوس، اتصال Sigma Si و امکان شبکه‌سازی باعث می‌شوند Syncro XT+ 1+3 برای پروژه‌های حساس و حرفه‌ای گزینه‌ای قابل بررسی باشد.
