گیتوی آدرسپذیر ZITEX مدل ZX-G 1000 AD
گیتوی آدرسپذیر ZITEX ZX-G 1000 AD رابط ارتباطی میان شبکه RS485 سیستم اعلام حریق و شبکه LAN است. این محصول امکان مانیتورینگ آنلاین پنلها، مشاهده History Log، Backup تنظیمات و Software Update پنلهای شبکه را فراهم میکند و از DHCP، Static IP، LAN سیمی یا Wi-Fi و تغذیه مستقل با باتری پشتیبان پشتیبانی میکند.
تضمین کیفیت
مشاوره رایگان
گیتوی آدرسپذیر ZITEX مدل ZX-G 1000 AD | مدیریت و مانیتورینگ شبکه اعلام حریق
گیت وی آدرس پذیر ZX-G 1000 AD یک Addressable Fire Alarm Gateway برای ایجاد ارتباط میان شبکه سیستم اعلام حریق آدرسپذیر و شبکه کامپیوتری است. این تجهیز امکان مشاهده وضعیت تجهیزات و پنلهای شبکه، دسترسی به سوابق رویدادها، تهیه نسخه پشتیبان از تنظیمات و بهروزرسانی نرمافزاری پنلهای شبکهشده را فراهم میکند.
در پروژههای بزرگ که چند کنترل پنل یا تکرارکننده در قالب یک شبکه RS485 فعالیت میکنند، مدیریت اطلاعات تنها از طریق مراجعه فیزیکی به هر پنل میتواند زمانبر باشد. ZX-G 1000 AD برای حل همین مسئله طراحی شده است. این Gateway در شبکه RS485 و در کنار پنلها و Repeaterها قرار میگیرد و از طریق LAN، بهصورت کابلی یا شبکه Wi-Fi، امکان اتصال سیستم به شبکه کامپیوتری را ایجاد میکند.
به همین دلیل، در طراحی یک سیستم اعلام حریق آدرسپذیر برای ساختمانهای بزرگ، مراکز صنعتی و پروژههایی که چند پنل بهصورت شبکهای فعالیت میکنند، استفاده از Gateway میتواند مدیریت و نظارت بر کل سیستم را سادهتر کند.
ZX-G 1000 AD چیست؟

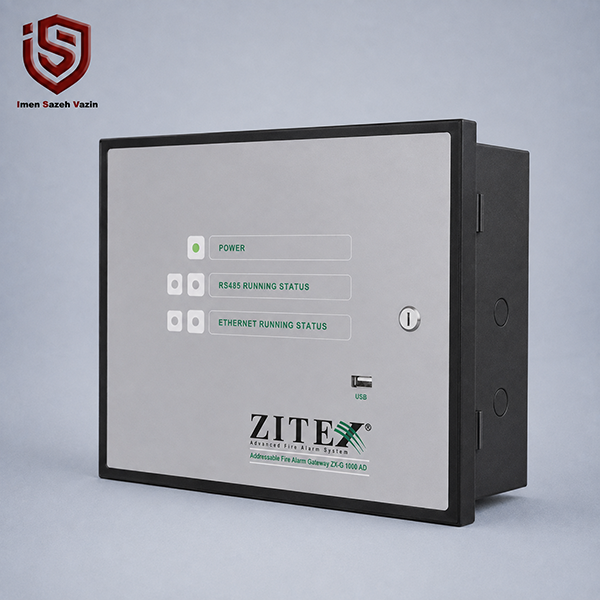

گیت وی آدرس پذیر ZX-G 1000 AD یک رابط ارتباطی تخصصی برای شبکه اعلام حریق آدرسپذیر ZITEX است. وظیفه اصلی آن ایجاد ارتباط بین شبکه RS485 پنلهای اعلام حریق و شبکه LAN است.
براساس توضیحات رسمی کاتالوگ، دستگاه در شبکه RS485 در کنار سایر پنلها و تکرارکنندهها نصب میشود. سپس از طریق شبکه LAN، چه به شکل اتصال سیمی و چه از طریق Wi-Fi، ارتباط با شبکه کامپیوتری برقرار خواهد شد.
پس از برقراری این ارتباط و استفاده از نرمافزار گرافیکی کامپیوتری، اپراتور میتواند اطلاعات موردنیاز شبکه اعلام حریق را از یک نقطه مرکزی مشاهده و مدیریت کند.
این قابلیت در پروژههایی که تعداد زیادی پنل یا بخش مستقل دارند، ارزش زیادی ایجاد میکند؛ زیرا اطلاعات سیستم از حالت پراکنده خارج شده و در یک محیط مدیریتی در دسترس قرار میگیرد.
کاربرد گیتوی ZX-G 1000 AD در سیستم اعلام حریق
مهمترین کاربرد گیت وی آدرس پذیر ZX-G 1000 AD ، فراهم کردن امکان کنترل و مانیتورینگ شبکه اعلام حریق از طریق زیرساخت شبکه است.
این محصول میتواند در پروژههایی مانند موارد زیر کاربرد داشته باشد:
- مجتمعهای اداری و تجاری بزرگ
- کارخانهها و مجموعههای صنعتی
- بیمارستانها و مراکز درمانی
- هتلها و مراکز اقامتی
- دانشگاهها و پردیسهای بزرگ
- مراکز داده و ساختمانهای حساس
- مجتمعهای چندساختمانی
- پروژههای دارای چند کنترل پنل آدرسپذیر
- ساختمانهایی که نیاز به مانیتورینگ مرکزی دارند
در چنین پروژههایی، انتخاب صحیح تجهیزات اعلام حریق و تجهیزات کنترلی اهمیت زیادی دارد؛ زیرا Gateway باید در کنار پنلها، Repeaterها و زیرساخت شبکه بهصورت یکپارچه در معماری کلی سیستم قرار گیرد.
نحوه عملکرد ZX-G 1000 AD
معماری عملکرد ZX-G 1000 AD را میتوان به دو بخش اصلی تقسیم کرد.
در بخش اول، Gateway به شبکه RS485 سیستم اعلام حریق متصل میشود. براساس دیاگرام کاتالوگ، چند کنترل پنل و Repeater میتوانند روی همین شبکه فعالیت کنند.
در بخش دوم، Gateway از طریق LAN به شبکه کامپیوتری متصل میشود. کاتالوگ امکان اتصال LAN را بهصورت سیمی یا از طریق Wi-Fi ذکر کرده است.
ساختار کلی ارتباط به شکل زیر است:
کنترل پنلها و Repeaterها → شبکه RS485 → ZX-G 1000 AD → شبکه LAN → کامپیوتر مدیریتی
دیاگرام صفحه 17 کاتالوگ نیز همین ساختار را نمایش میدهد و Gateway را بهعنوان نقطه اتصال شبکه RS485 به زیرساخت شبکه کامپیوتری نشان میدهد.
قابلیت مشاهده آنلاین وضعیت تجهیزات و پنلها
یکی از مهمترین قابلیتهای ZX-G 1000 AD، مشاهده آنلاین وضعیت تجهیزات و پنلهای متصل به شبکه است.
پس از برقراری ارتباط میان Gateway و شبکه RS485، نرمافزار گرافیکی کامپیوتری امکان مشاهده وضعیت Online تجهیزات و پنلها را فراهم میکند.
این قابلیت به مسئول بهرهبرداری یا تیم نگهداری اجازه میدهد وضعیت کلی شبکه اعلام حریق را از محیط مدیریتی بررسی کند.
در پروژههایی که چندین پنل در طبقات یا ساختمانهای مختلف قرار دارند، چنین قابلیتی میتواند فرآیند پایش سیستم را بسیار منظمتر کند.
مشاهده History Log پنلها بهصورت آنلاین
ZX-G 1000 AD تنها برای مشاهده وضعیت لحظهای طراحی نشده است. یکی دیگر از امکانات اعلامشده در کاتالوگ، دسترسی به History Log پنلهای شبکهشده است.
History Log در سیستم اعلام حریق اهمیت زیادی دارد؛ زیرا سوابق رخدادهای سیستم میتواند برای بررسی عملکرد تجهیزات، تحلیل خطاها و ارزیابی اتفاقات گذشته استفاده شود.
به این ترتیب، اپراتور میتواند بدون مراجعه جداگانه به هر پنل، اطلاعات تاریخی پنلهای شبکه را از طریق سیستم مدیریت مرکزی بررسی کند.
بهروزرسانی نرمافزاری پنلهای شبکه
یکی از قابلیتهای قابل توجه ZX-G 1000 AD، امکان Software Update پنلهای متصل به شبکه است.
طبق کاتالوگ، پس از ایجاد ارتباط مناسب، امکان بهروزرسانی نرمافزار پنلهای شبکهشده از طریق سیستم فراهم میشود.
این قابلیت در پروژههایی با چند پنل اهمیت بیشتری پیدا میکند؛ زیرا مدیریت نرمافزاری تجهیزات شبکه را متمرکزتر میکند.
تهیه نسخه پشتیبان از تنظیمات پنلها
ZX-G 1000 AD قابلیت تهیه نسخه پشتیبان از Configuration Parameters پنلهای شبکهشده را نیز فراهم میکند.
تهیه Backup از تنظیمات سیستم در پروژههای حساس اهمیت زیادی دارد. در صورت نیاز به سرویس، تغییر تنظیمات یا بازیابی پیکربندی، وجود نسخه پشتیبان میتواند فرآیند نگهداری سیستم را سادهتر کند.
بنابراین ZX-G 1000 AD تنها یک رابط ارتباطی ساده نیست؛ بلکه بخشی از زیرساخت مدیریت و نگهداری شبکه اعلام حریق محسوب میشود.
ارتباط ZX-G 1000 AD با شبکه RS485
در معماری معرفیشده توسط ZITEX، Gateway بخشی از شبکه RS485 محسوب میشود و در کنار کنترل پنلها و Repeaterها قرار میگیرد.
RS485 یکی از بسترهای ارتباطی مورد استفاده برای ایجاد شبکه بین تجهیزات است و در این محصول، ارتباط سمت سیستم اعلام حریق از طریق همین شبکه انجام میشود.
در نتیجه ZX-G 1000 AD نقش واسط میان دو محیط را دارد:
| سمت سیستم | نوع ارتباط |
|---|---|
| کنترل پنلها و Repeaterها | RS485 |
| شبکه کامپیوتری | LAN |
| روش LAN | کابلی یا Wi-Fi |
| مدیریت | نرمافزار گرافیکی کامپیوتری |
تنظیم IP در ZX-G 1000 AD
یکی از نکات مهم در راهاندازی Gateway، نحوه دریافت آدرس IP است.
براساس کاتالوگ، تنظیمات دستگاه به دو روش قابل انجام است.
در حالت پیشفرض، ارتباط با شبکه LAN از طریق DHCP برقرار میشود. در این حالت، آدرس IP از زیرساخت شبکه دریافت خواهد شد.
با این حال، در برخی پروژهها ممکن است کارفرما یا واحد IT درخواست استفاده از Static IP داشته باشد. کاتالوگ اعلام میکند که برای تعریف آدرس IP ثابت، نرمافزار مخصوصی طراحی شده است.
این موضوع برای پروژههایی که ساختار شبکه سازمانی مشخصی دارند اهمیت زیادی دارد.
منبع تغذیه مستقل و باتری پشتیبان
یکی از ویژگیهای مهم گیت وی آدرس پذیر ZX-G 1000 AD ، برخورداری از منبع تغذیه و شارژر مستقل است.
کاتالوگ بهطور مشخص اعلام میکند که دستگاه دارای Separate and Independent Power Supply/Charger است و دو باتری پشتیبان وظیفه تأمین انرژی دستگاه در زمان قطع برق اصلی را بر عهده دارند.
وجود تغذیه مستقل باعث میشود Gateway وابستگی مستقیم به منبع تغذیه سایر تجهیزات شبکه نداشته باشد.
همچنین باتریهای پشتیبان برای حفظ عملکرد دستگاه در شرایط قطع منبع اصلی در نظر گرفته شدهاند.
جدول قابلیتهای ZX-G 1000 AD
| قابلیت | توضیحات |
|---|---|
| نوع تجهیز | Addressable Fire Alarm Gateway |
| ارتباط سیستم اعلام حریق | RS485 |
| ارتباط شبکه | LAN |
| روش اتصال شبکه | Wired LAN یا Wi-Fi |
| مشاهده Online Status | دارد |
| مشاهده History Log | دارد |
| Software Update پنلها | دارد |
| Backup تنظیمات | دارد |
| DHCP | دارد؛ حالت پیشفرض |
| Static IP | قابل تنظیم با نرمافزار مخصوص |
| منبع تغذیه مستقل | دارد |
| شارژر مستقل | دارد |
| باتری پشتیبان | دو باتری |
مشخصات ابعادی ZX-G 1000 AD
براساس نقشه ابعادی درجشده در کاتالوگ، ابعاد بدنه Gateway به شرح زیر است:
| مشخصه | مقدار |
|---|---|
| عرض | 284 میلیمتر |
| ارتفاع | 217 میلیمتر |
| عمق | 80 میلیمتر |
| نوع نصب نمایشدادهشده | محفظه دیواری |
ابعاد نسبتاً جمعوجور دستگاه امکان نصب آن را در کنار سایر تجهیزات سیستم اعلام حریق فراهم میکند.
تفاوت Gateway با Repeater چیست؟
Gateway و Repeater هر دو ممکن است در یک شبکه اعلام حریق آدرسپذیر استفاده شوند، اما نقش یکسانی ندارند.
| ویژگی | ZX-G 1000 AD Gateway | Repeater |
|---|---|---|
| نقش اصلی | اتصال شبکه اعلام حریق به شبکه کامپیوتری | تکرار و نمایش اطلاعات پنل |
| ارتباط با RS485 | بله | بله |
| ارتباط LAN | بله | نقش اصلی آن نیست |
| دسترسی نرمافزاری | بله | متفاوت از Gateway |
| مشاهده مرکزی شبکه | از طریق نرمافزار | از طریق پنل Repeater |
| Backup تنظیمات | طبق کاتالوگ دارد | برای ZX-G اعلام نشده |
| Software Update شبکه | طبق کاتالوگ دارد | وظیفه اصلی Repeater نیست |
بنابراین اگر هدف پروژه ایجاد یک نقطه دسترسی نرمافزاری و اتصال شبکه اعلام حریق به LAN باشد، استفاده از Gateway ضرورت متفاوتی نسبت به Repeater دارد.
4 ویژگی مهم ZX-G 1000 AD
| ویژگی | توضیح کوتاه |
|---|---|
| اتصال RS485 به LAN | ایجاد پل ارتباطی میان شبکه پنلها و شبکه کامپیوتری |
| مانیتورینگ آنلاین | مشاهده وضعیت تجهیزات و پنلهای شبکهشده |
| Backup و Software Update | مدیریت پیکربندی و بهروزرسانی پنلهای متصل |
| تغذیه مستقل | دارای Power Supply/Charger مستقل و دو باتری پشتیبان |
چرا ZX-G 1000 AD برای پروژههای بزرگ مناسب است؟
هرچه تعداد پنلهای اعلام حریق در یک پروژه افزایش پیدا کند، مدیریت مستقل هر پنل دشوارتر میشود.
ZX-G 1000 AD امکان ایجاد یک لایه مدیریتی بین شبکه اعلام حریق و شبکه کامپیوتری را فراهم میکند. بنابراین اپراتور میتواند اطلاعات چند پنل شبکهشده را از طریق نرمافزار گرافیکی مشاهده کند.
این ویژگی برای پروژههای چندساختمانی، سایتهای صنعتی یا مجموعههایی که تعداد زیادی کنترل پنل دارند، اهمیت بیشتری دارد.
همچنین قابلیت مشاهده History Log، تهیه Backup و انجام Software Update باعث میشود Gateway در کنار نقش ارتباطی، در فرآیند نگهداری سیستم نیز کاربرد داشته باشد.
مزایای گیتوی آدرسپذیر ZX-G 1000 AD
مهمترین مزایای این محصول عبارتاند از:
- مدیریت متمرکز شبکه اعلام حریق
- اتصال شبکه RS485 به LAN
- امکان استفاده از شبکه کابلی یا Wi-Fi
- مشاهده آنلاین وضعیت تجهیزات
- دسترسی به سوابق پنلهای شبکهشده
- تهیه Backup از تنظیمات پنلها
- امکان Software Update پنلهای شبکه
- پشتیبانی از DHCP
- امکان تعریف Static IP
- منبع تغذیه و شارژر مستقل
- استفاده از دو باتری پشتیبان
- ابعاد مناسب برای نصب در کنار تجهیزات کنترلی
جایگاه ZX-G 1000 AD در معماری سیستم اعلام حریق
Gateway نباید با کنترل پنل اصلی اشتباه گرفته شود. کنترل پنل وظیفه مدیریت تجهیزات میدانی سیستم اعلام حریق را بر عهده دارد؛ اما ZX-G 1000 AD وظیفه ایجاد ارتباط میان شبکه پنلها و زیرساخت شبکه کامپیوتری را انجام میدهد.
به همین دلیل، Gateway در پروژههای دارای شبکه چندپنلی یک تجهیز مکمل مهم محسوب میشود.
برای طراحی اصولی چنین شبکهای، علاوه بر Gateway باید نوع کنترل پنل، تعداد پنلها، معماری RS485، زیرساخت LAN و نحوه دسترسی نرمافزاری نیز از ابتدا مشخص شوند.
جمعبندی
گیتوی آدرسپذیر ZITEX ZX-G 1000 AD یک Addressable Fire Alarm Gateway برای اتصال شبکه RS485 سیستم اعلام حریق به شبکه LAN است. این محصول امکان مشاهده آنلاین وضعیت تجهیزات و پنلها، مشاهده History Log، بهروزرسانی نرمافزاری و تهیه Backup از تنظیمات پنلهای شبکهشده را فراهم میکند.
پشتیبانی از DHCP، امکان تعریف Static IP، اتصال LAN سیمی یا Wi-Fi و برخورداری از منبع تغذیه و شارژر مستقل همراه با دو باتری پشتیبان از دیگر ویژگیهای مهم این مدل هستند.
به همین دلیل، ZX-G 1000 AD برای پروژههایی که به مدیریت متمرکز و دسترسی نرمافزاری به شبکه سیستم اعلام حریق نیاز دارند، یک تجهیز کاربردی محسوب میشود.
