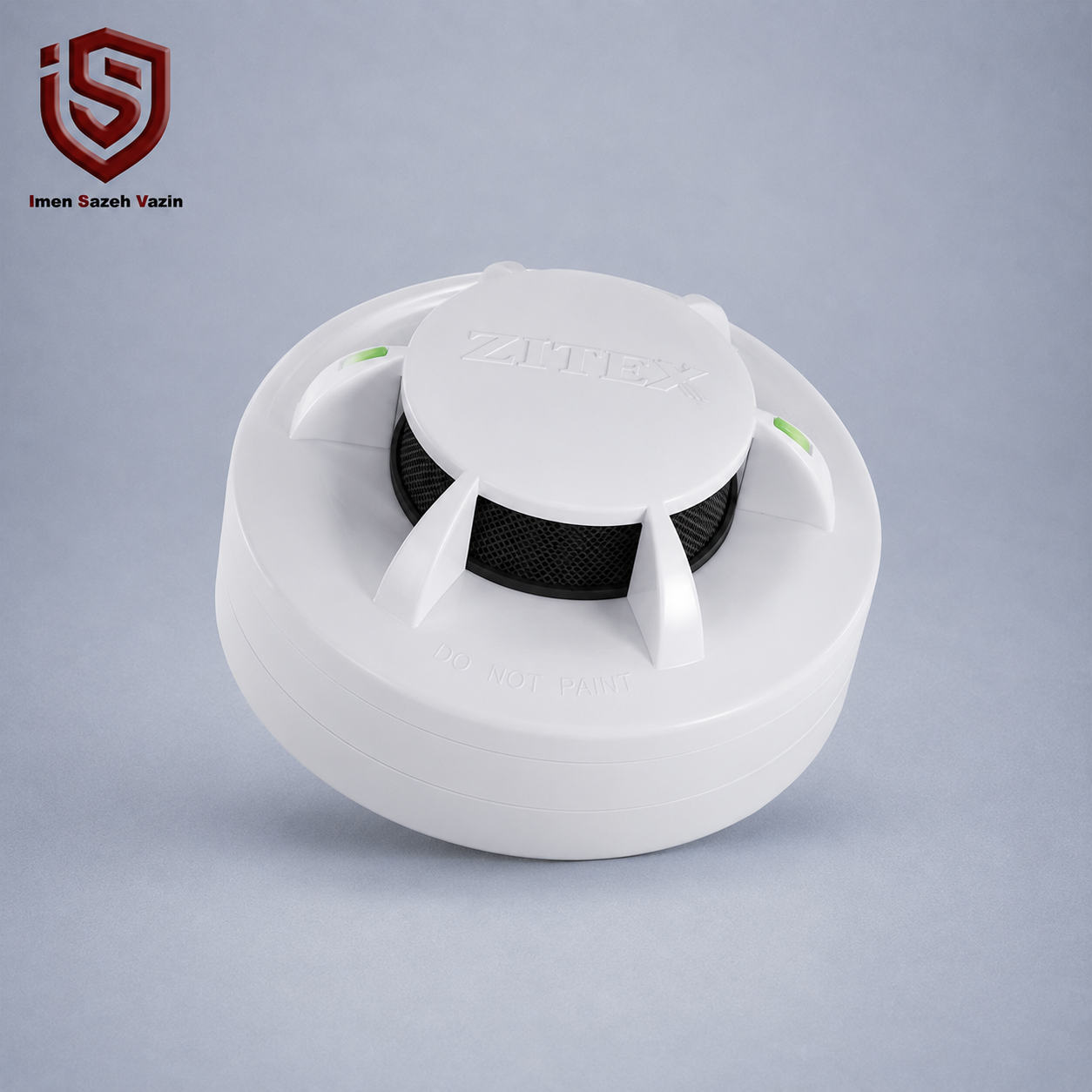

دتکتور دودی آدرس‌پذیر ZITEX مدل ZX-SD 8000 AD

دتکتور دودی آدرس پذیر ZX-SD 8000 AD یکی از تجهیزات تشخیص حریق در سیستم‌های اعلام حریق آدرس‌پذیر است که با استفاده از فناوری تشخیص دود فوتوالکتریک، دود ناشی از حریق را شناسایی کرده و اطلاعات مربوط به وضعیت خود را به کنترل پنل منتقل می‌کند.

وجود ایزولاتور داخلی، سه سطح قابل انتخاب حساسیت، آدرس‌دهی نرم‌افزاری یا دستی، LED با قابلیت مشاهده ۳۶۰ درجه و محفظه تخصصی مجهز به فیلتر گردوغبار، این مدل را به یک دتکتور پیشرفته برای پروژه‌های اعلام حریق تبدیل کرده است.

ZX-SD 8000 AD براساس اطلاعات کاتالوگ با استانداردهای EN 54-7 و EN 54-17 طراحی شده و ولتاژ کاری آن بین 19 تا 30 ولت DC است. همچنین جریان مصرفی دستگاه در حالت عادی کمتر از 350 میکروآمپر و در حالت Alarm کمتر از 7 میلی‌آمپر اعلام شده است.

در طراحی یک سیستم اعلام حریق آدرس‌پذیر انتخاب دتکتور مناسب اهمیت زیادی دارد؛ زیرا سرعت تشخیص، قابلیت جداسازی خطا و هماهنگی دتکتورها با کنترل پنل می‌تواند مستقیماً بر عملکرد کل سیستم اثر بگذارد.

دتکتور دودی ZX-SD 8000 AD چگونه کار می‌کند؟

ZX-SD 8000 AD یک Addressable Smoke Detector با پردازش سیگنال فوتوالکتریک است. در این فناوری، محفظه تشخیص به‌گونه‌ای طراحی شده که ورود ذرات دود باعث تغییر سیگنال نوری داخل محفظه شود.

مدار الکترونیکی دستگاه این تغییر را پردازش می‌کند و در صورت رسیدن مقدار دود به سطح تعیین‌شده، وضعیت حریق را به سیستم اعلام می‌کند.

مزیت اصلی دتکتورهای آدرس‌پذیر این است که هر تجهیز دارای آدرس مشخص در سیستم است. بنابراین کنترل پنل می‌تواند محل دقیق دتکتوری را که وضعیت Alarm یا Fault ایجاد کرده شناسایی کند.

این قابلیت در ساختمان‌های بزرگ بسیار مهم است؛ زیرا برخلاف سیستم‌های متعارف، اپراتور فقط از فعال شدن یک زون مطلع نمی‌شود، بلکه امکان شناسایی تجهیز مشخص نیز وجود دارد.

فناوری فوتوالکتریک در ZX-SD 8000 AD

کاتالوگ برای این محصول عبارت Smoke Detection with Photoelectric Signal Processing را ذکر کرده است.

پردازش فوتوالکتریک به دتکتور کمک می‌کند حضور ذرات دود در محفظه آشکارساز را تشخیص دهد. این روش یکی از فناوری‌های متداول در دتکتورهای دودی مورد استفاده در سیستم‌های اعلام حریق است.

علاوه بر این، سازنده قابلیت تشخیص دود واقعی از دود گذرا را برای ZX-SD 8000 AD ذکر کرده است. این ویژگی در کنار سیستم‌های نرم‌افزاری و سخت‌افزاری مقابله با False Alarm، برای کاهش هشدارهای ناخواسته اهمیت دارد.

جدول مشخصات فنی ZX-SD 8000 AD

مشخصه فنی	مقدار
برند	ZITEX
مدل	ZX-SD 8000 AD
نوع تجهیز	Addressable Smoke Detector
نوع تشخیص	فوتوالکتریک
استاندارد طراحی	EN 54-7 و EN 54-17
ولتاژ کاری	19 تا 30 V DC
جریان حالت عادی	کمتر از 350 µA
جریان حالت Alarm	کمتر از 7 mA
دمای کاری	15- تا 80+ درجه سانتی‌گراد
رطوبت کاری	5% تا 95% RH بدون میعان
حساسیت Low	0.15 dB/m
حساسیت Medium	0.12 dB/m
حساسیت High	0.09 dB/m
محدوده استاندارد درج‌شده	0.05 تا 2 dB/m
پوشش	طبق EN 5839، مطابق عبارت درج‌شده در کاتالوگ
درجه حفاظت	IP40
زمان راه‌اندازی	کمتر از 10 ثانیه
ابعاد	98 × 53 میلی‌متر
وزن	138 گرم

مشخصات جدول فوق از صفحه رسمی محصول در کاتالوگ ZITEX استخراج شده است.

سه سطح حساسیت قابل انتخاب

یکی از قابلیت‌های مهم دتکتور دودی آدرس پذیر ZX-SD 8000 AD امکان انتخاب سه سطح حساسیت است.

براساس کاتالوگ، سطوح حساسیت عبارت‌اند از:

حالت حساسیت	مقدار
Low	0.15 dB/m
Medium	0.12 dB/m
High	0.09 dB/m

وجود چند سطح حساسیت به طراح یا مسئول راه‌اندازی اجازه می‌دهد تنظیم دتکتور متناسب با شرایط پروژه انجام شود.

البته انتخاب سطح حساسیت نباید صرفاً براساس بیشترین حساسیت انجام شود. نوع فضا، شرایط محیطی، احتمال ایجاد دود غیرحریقی و طراحی سیستم باید هنگام تنظیم دستگاه در نظر گرفته شوند.

ایزولاتور داخلی ZX-SD 8000 AD

یکی از مهم‌ترین ویژگی‌های دتکتور دودی آدرس پذیر ZX-SD 8000 AD، Built-in Isolator یا ایزولاتور داخلی است.

ایزولاتور در شبکه آدرس‌پذیر برای مدیریت خطاهای مدار اهمیت زیادی دارد. وجود این قابلیت در خود تجهیز باعث می‌شود در معماری Loop بتوان تجهیزات را با سطح بالاتری از حفاظت در برابر اختلالات بخش‌های مختلف مدار طراحی کرد.

در کاتالوگ ZITEX، Built-in Isolator به‌صورت مشخص در فهرست قابلیت‌های ZX-SD 8000 AD ذکر شده است.

این قابلیت به‌ویژه برای پروژه‌های بزرگ که تعداد زیادی تجهیز آدرس‌پذیر روی Loop قرار دارند اهمیت بیشتری پیدا می‌کند.

قابلیت آدرس‌دهی نرم‌افزاری و دستی

ZX-SD 8000 AD از دو روش آدرس‌دهی پشتیبانی می‌کند:

• Soft Addressing از طریق کنترل پنل
• Manual Addressing با استفاده از Programmer

این انعطاف‌پذیری فرآیند راه‌اندازی سیستم را ساده‌تر می‌کند. بنابراین متخصص سیستم اعلام حریق می‌تواند براساس معماری پروژه و روش Commissioning، شیوه مناسب آدرس‌دهی را انتخاب کند.

برای مشاهده سایر تجهیزات اعلام حریق و آشکارسازهای حریق نیز می‌توان مدل‌های مختلف دتکتور را از نظر نوع تشخیص، ساختار سیستم و کاربرد با یکدیگر مقایسه کرد.

LED با دید 360 درجه

ZX-SD 8000 AD به Indicator LED با قابلیت مشاهده 360 درجه مجهز شده است.

این طراحی باعث می‌شود وضعیت نشانگر دتکتور از زوایای مختلف قابل مشاهده باشد. در نتیجه هنگام تست، سرویس و بررسی سیستم، تکنسین می‌تواند وضعیت تجهیز را راحت‌تر مشاهده کند.

این موضوع در پروژه‌هایی که تعداد زیادی دتکتور در سقف نصب شده‌اند، می‌تواند فرآیند بازرسی و نگهداری را ساده‌تر کند.

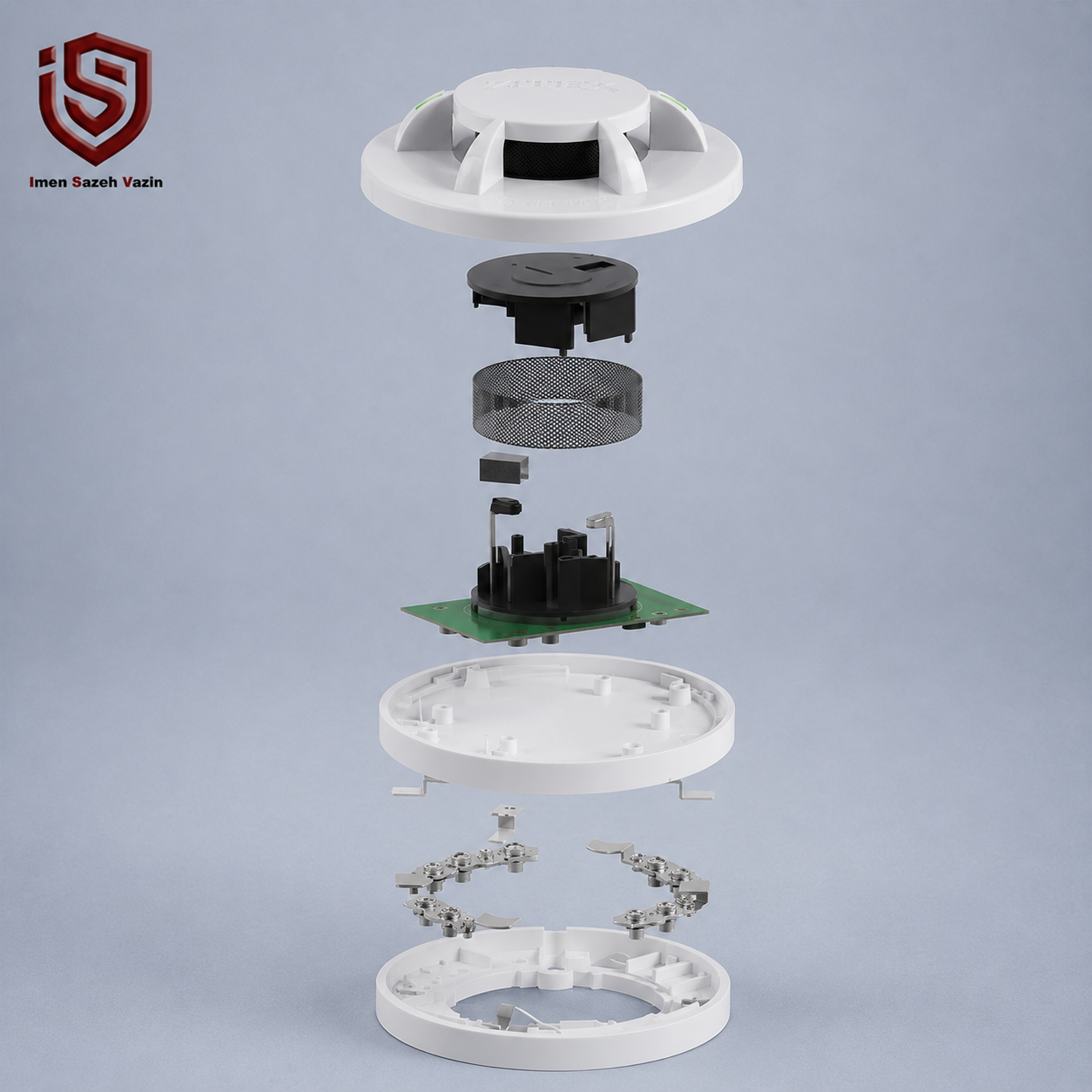

محفظه قفل‌شونده با فیلتر گردوغبار

کاتالوگ برای ZX-SD 8000 AD عبارت Specialized Lockable Chamber with Dust Proof Filter را ذکر کرده است.

ساختار محفظه تشخیص یکی از اجزای مهم دتکتور دودی محسوب می‌شود. ورود آلودگی و گردوغبار به محفظه می‌تواند بر عملکرد آشکارساز اثر بگذارد.

وجود فیلتر گردوغبار در این مدل برای کاهش ورود آلودگی به بخش تشخیص در نظر گرفته شده است.

همچنین طراحی Lockable Chamber به ساختار داخلی دتکتور کمک می‌کند پس از مونتاژ در وضعیت مناسب باقی بماند.

سیستم کاهش هشدار کاذب

هشدار کاذب یکی از مشکلات مهم در سیستم‌های اعلام حریق است. اگر دتکتور بدون وجود شرایط واقعی حریق دائماً Alarm ایجاد کند، اعتماد کاربران به سیستم کاهش پیدا می‌کند.

ZITEX برای ZX-SD 8000 AD قابلیت False Alarm Protection with Software and Hardware را اعلام کرده است.

بنابراین در این مدل، مقابله با هشدارهای ناخواسته فقط به یک روش محدود نشده و سازنده از ترکیب پردازش نرم‌افزاری و ساختار سخت‌افزاری استفاده کرده است.

همچنین قابلیت Distinguish Real Smoke from Transient Smoke در کاتالوگ ذکر شده است که هدف آن کمک به تفکیک شرایط واقعی دود از وضعیت‌های گذراست.

زمان راه‌اندازی کمتر از 10 ثانیه

Start-up Time دتکتور ZX-SD 8000 AD کمتر از 10 ثانیه اعلام شده است.

این پارامتر مشخص می‌کند تجهیز پس از دریافت تغذیه در چه مدت زمانی آماده عملکرد می‌شود.

در سیستم‌هایی که تعداد زیادی تجهیز روی Loop قرار دارند، مشخصات راه‌اندازی تجهیزات یکی از پارامترهای مورد توجه در Commissioning و تست سیستم است.

محدوده دمای کاری گسترده

دمای کاری اعلام‌شده برای ZX-SD 8000 AD از 15- تا 80+ درجه سانتی‌گراد است.

همچنین رطوبت کاری دستگاه بین 5 تا 95 درصد RH به‌صورت Non-condensing اعلام شده است.

این مشخصات محدوده محیطی تعریف‌شده توسط کاتالوگ را نشان می‌دهند. با این حال، محل نصب نهایی باید با تمام الزامات طراحی پروژه و شرایط واقعی محیط تطبیق داده شود.

حفاظت IP40

درجه حفاظت ZX-SD 8000 AD طبق کاتالوگ IP40 است.

بنابراین هنگام انتخاب محل نصب باید شرایط محیطی و الزامات پروژه بررسی شوند. این مدل براساس مشخصات ارائه‌شده یک دتکتور برای کاربردهای متناسب با درجه حفاظت IP40 محسوب می‌شود و نباید بدون بررسی شرایط محیطی برای محل‌هایی با نیاز حفاظتی بالاتر انتخاب شود.

اتصالات الکتریکی و سهولت سیم‌کشی

یکی دیگر از نکات طراحی ZX-SD 8000 AD، فضای مناسب برای انجام سیم‌کشی است.

کاتالوگ دو ویژگی زیر را ذکر می‌کند:

• Sufficient Spacing for Proper Wiring
• Double Screw Type Terminals

فضای کافی برای سیم‌کشی و استفاده از ترمینال‌های دوپیچه می‌تواند فرآیند نصب و اتصال کابل‌ها را برای نصاب ساده‌تر کند.

در یک سامانه اعلام حریق آدرس‌پذیر حرفه‌ای کیفیت اجرای Loop، ترمینیشن مناسب کابل‌ها و رعایت دستورالعمل‌های نصب به اندازه انتخاب خود تجهیز اهمیت دارد.

خروجی Remote Indicator

دتکتور دودی آدرس پذیر ZX-SD 8000 AD دارای Remote Indicator Output است.

این خروجی امکان استفاده از نشانگر ریموت را در شرایطی فراهم می‌کند که محل نصب دتکتور مستقیماً در دید اپراتور قرار ندارد یا نیاز است وضعیت Alarm در نقطه دیگری نمایش داده شود.

برای مثال، در برخی طراحی‌ها دتکتور ممکن است داخل فضای بسته یا محلی نصب شود که مشاهده LED اصلی دشوار باشد. در چنین شرایطی، Remote Indicator می‌تواند برای نمایش وضعیت تجهیز در نقطه قابل مشاهده استفاده شود.

حفاظت در برابر اتصال معکوس پلاریته

Reverse Polarity Protection نیز در فهرست قابلیت‌های ZX-SD 8000 AD قرار دارد.

وجود این حفاظت یکی از ویژگی‌های الکترونیکی دستگاه است و برای محافظت بیشتر مدار در برابر اتصال اشتباه قطب‌های تغذیه در نظر گرفته شده است.

با این حال، این قابلیت جایگزین رعایت صحیح پلاریته و دستورالعمل سیم‌کشی هنگام نصب نیست.

ویژگی‌های اصلی ZX-SD 8000 AD

براساس کاتالوگ، مهم‌ترین قابلیت‌های این دتکتور شامل موارد زیر هستند:

• بدنه و طراحی تخصصی با ABS
• ایزولاتور داخلی
• آدرس‌دهی نرم‌افزاری یا دستی
• نشانگر LED با دید 360 درجه
• محفظه تخصصی قفل‌شونده
• فیلتر ضد گردوغبار
• سه سطح قابل انتخاب حساسیت
• حفاظت نرم‌افزاری و سخت‌افزاری در برابر False Alarm
• پردازش فوتوالکتریک سیگنال دود
• واکنش سریع به شرایط حریق
• قابلیت تفکیک دود واقعی از دود گذرا
• Reverse Polarity Protection
• فضای مناسب برای سیم‌کشی
• ترمینال‌های Double Screw
• خروجی Remote Indicator

جدول مقایسه قابلیت‌های اصلی ZX-SD 8000 AD

قابلیت	ZX-SD 8000 AD
سیستم	آدرس‌پذیر
نوع تشخیص	دود فوتوالکتریک
Built-in Isolator	دارد
تعداد سطوح حساسیت	3 سطح
آدرس‌دهی از پنل	دارد
آدرس‌دهی با Programmer	دارد
LED 360°	دارد
فیلتر گردوغبار	دارد
Remote Indicator Output	دارد
False Alarm Protection	نرم‌افزاری و سخت‌افزاری
Reverse Polarity Protection	دارد
استانداردهای طراحی	EN 54-7 / EN 54-17

ZX-SD 8000 AD برای چه پروژه‌هایی مناسب است؟

براساس ماهیت این محصول به‌عنوان یک دتکتور دودی آدرس‌پذیر، استفاده از آن باید در چارچوب طراحی سیستم اعلام حریق پروژه انجام شود.

از جمله پروژه‌هایی که معمولاً به سیستم آدرس‌پذیر نیاز دارند می‌توان به ساختمان‌های اداری، مراکز تجاری، هتل‌ها، مراکز درمانی، ساختمان‌های چندطبقه و پروژه‌های بزرگ اشاره کرد.

با این حال، مناسب بودن دتکتور دودی برای هر فضای مشخص باید براساس نوع خطر، شرایط محیطی، استاندارد طراحی و الزامات پروژه تعیین شود.

برای مثال، محیطی که در شرایط عادی دارای بخار، گردوغبار یا محصولات احتراق غیرحریقی است ممکن است به بررسی دقیق‌تری در انتخاب نوع Detector نیاز داشته باشد.

تفاوت دتکتور آدرس‌پذیر با دتکتور متعارف

در سیستم Conventional معمولاً کنترل پنل محل حریق را در سطح Zone تشخیص می‌دهد. در مقابل، در سیستم Addressable هر تجهیز دارای آدرس مشخص است.

بنابراین با فعال شدن ZX-SD 8000 AD، کنترل پنل می‌تواند تجهیز مشخص را براساس آدرس آن در شبکه شناسایی کند.

این ساختار مدیریت سیستم را در پروژه‌های بزرگ ساده‌تر می‌کند و فرآیند عیب‌یابی، تست و نگهداری را هدفمندتر می‌سازد.

چرا وجود Built-in Isolator اهمیت دارد؟

در یک Loop آدرس‌پذیر، تجهیزات مختلف روی مسیر ارتباطی مشترک قرار دارند. در نتیجه مدیریت خطاهای مدار اهمیت زیادی دارد.

وجود ایزولاتور داخلی در ZX-SD 8000 AD یکی از نقاط قابل توجه این مدل است. این ویژگی از ابتدا در ساختار دستگاه تعبیه شده و نیاز به در نظر گرفتن آن به‌عنوان یک قابلیت خارجی مستقل برای خود این محصول را کاهش می‌دهد.

البته طراحی کامل Loop و نحوه تقسیم‌بندی تجهیزات باید براساس دستورالعمل سازنده و طراحی مهندسی پروژه انجام شود.

مزایای استفاده از ZX-SD 8000 AD

ترکیب فناوری فوتوالکتریک، آدرس‌پذیری، ایزولاتور داخلی و تنظیم حساسیت سه‌مرحله‌ای باعث می‌شود ZX-SD 8000 AD قابلیت‌های متنوعی برای طراحی سیستم اعلام حریق ارائه کند.

همچنین LED با دید 360 درجه، خروجی Remote Indicator و طراحی مناسب ترمینال‌ها، فرآیند نصب و نگهداری دستگاه را ساده‌تر می‌کنند.

از سوی دیگر، سیستم کاهش هشدار کاذب و قابلیت تفکیک دود واقعی از شرایط گذرا برای افزایش پایداری عملکرد سیستم در نظر گرفته شده‌اند.

4 ویژگی برجسته ZX-SD 8000 AD

ویژگی	توضیح کوتاه
ایزولاتور داخلی	کمک به مدیریت خطا در شبکه آدرس‌پذیر
سه سطح حساسیت	امکان انتخاب حساسیت Low، Medium یا High
تشخیص فوتوالکتریک	پردازش سیگنال دود برای تشخیص شرایط حریق
LED با دید 360 درجه	مشاهده آسان وضعیت دتکتور از زوایای مختلف

سوالات متداول درباره ZX-SD 8000 AD

آیا ZX-SD 8000 AD دتکتور آدرس‌پذیر است؟

بله. این محصول در کاتالوگ با عنوان Addressable Smoke Detector معرفی شده و برای استفاده در سری آدرس‌پذیر ZITEX طراحی می شود.

آیا ZX-SD 8000 AD ایزولاتور داخلی دارد؟

بله. Built-in Isolator یکی از ویژگی‌هایی است که صراحتاً در کاتالوگ این مدل ذکر شده است.

دتکتور چند سطح حساسیت دارد؟

سه سطح Low، Medium و High برای این محصول معرفی می شود.

ولتاژ کاری ZX-SD 8000 AD چقدر است؟

براساس کاتالوگ، ولتاژ کاری دستگاه 19 تا 30 ولت DC است.

درجه حفاظت دستگاه چقدر است؟

درجه حفاظت ZX-SD 8000 AD برابر IP40 اعلام شده است.

ابعاد و وزن دستگاه چقدر است؟

ابعاد دستگاه 98 × 53 میلی‌متر و وزن آن 138 گرم است.

جمع‌بندی

دتکتور دودی آدرس‌پذیر ZITEX ZX-SD 8000 AD یک آشکارساز دود فوتوالکتریک با قابلیت‌های پیشرفته برای سیستم‌های اعلام حریق آدرس‌پذیر است.

ایزولاتور داخلی، سه سطح حساسیت، آدرس‌دهی از طریق پنل یا Programmer، LED با دید 360 درجه، فیلتر گردوغبار، خروجی Remote Indicator و سیستم مقابله با False Alarm از مهم‌ترین ویژگی‌های این مدل هستند.

از نظر فنی نیز استانداردهای طراحی EN 54-7 و EN 54-17، ولتاژ کاری 19 تا 30V DC، جریان آماده‌به‌کار کمتر از 350µA، جریان Alarm کمتر از 7mA، درجه حفاظت IP40 و زمان Start-up کمتر از 10 ثانیه در کاتالوگ ذکر شده‌اند.
