پنل اعلام حریق اینیم Previdia Ultra چیست؟

پنل اعلام حریق اینیم Previdia Ultra یکی از پیشرفته‌ترین راهکارهای INIM برای طراحی سیستم‌های اعلام حریق آدرس‌پذیر در پروژه‌های بزرگ، پیچیده و توسعه‌پذیر است. مدل Previdia-Ultra216 برای تشخیص و مدیریت حریق طراحی و با معماری ماژولار، قابلیت توسعه تعداد لوپ‌ها، شبکه‌سازی چند پنل و استفاده از راهکارهای ارتباطی پیشرفته، امکان طراحی یک سیستم اعلام حریق حرفه‌ای و مقیاس‌پذیر را فراهم می‌کند.

برخلاف پنل‌هایی که ظرفیت و امکانات آن‌ها از ابتدا ثابت است، خانواده Previdia Ultra براساس یک معماری ماژولار طراحی می شود. به همین دلیل می‌توان ساختار سیستم را متناسب با ابعاد پروژه، تعداد تجهیزات، تعداد ساختمان‌ها، نیازهای شبکه و سناریوهای کنترلی توسعه داد.

این ویژگی به‌خصوص در بیمارستان‌ها، مراکز خرید، کارخانه‌ها، مجموعه‌های صنعتی، ساختمان‌های چندبلوکه، مراکز حمل‌ونقل و پروژه‌هایی که امکان توسعه آن‌ها در آینده وجود دارد اهمیت زیادی دارد.

برای آشنایی بیشتر با نحوه طراحی این نوع سیستم‌ها می‌توانید صفحه طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین را نیز مطالعه کنید.

چرا پنل اعلام حریق اینیم برای پروژه‌های بزرگ مناسب است؟

در یک پروژه بزرگ، کنترل پنل باید بتواند اطلاعات تعداد زیادی دتکتور، شستی، ماژول ورودی و خروجی و سایر تجهیزات را دریافت و پردازش کند. علاوه بر این، ممکن است لازم باشد چند کنترل پنل در ساختمان‌ها یا بخش‌های مختلف پروژه به یکدیگر متصل شوند.

پنل اعلام حریق اینیم Previdia Ultra برای چنین معماری‌هایی طراحی می شود.

سیستم از ماژول‌های تخصصی خانواده IFM استفاده می‌کند و می‌توان عملکرد پنل را براساس نیاز پروژه توسعه داد. ماژول‌هایی برای مدیریت لوپ، ورودی و خروجی، رله، شبکه، ارتباط TCP/IP و حتی کنترل کانال‌های اطفای گازی در این اکوسیستم وجود دارد.

این ساختار باعث می‌شود طراح مجبور نباشد امکانات غیرضروری را از ابتدا در پروژه در نظر بگیرد و بتواند پیکربندی سیستم را براساس نیاز واقعی ساختمان انتخاب کند.

معماری ماژولار و توسعه‌پذیر Previdia Ultra

یکی از مهم‌ترین مزایای Previdia Ultra، معماری ماژولار آن است.

در این معماری، بخش‌های مختلف سیستم از طریق ماژول‌های اختصاصی توسعه داده می‌شوند. برای مثال:

• IFM2L برای مدیریت لوپ‌ها
• IFM4R برای رله‌های قابل برنامه‌ریزی
• IFM4IO برای ورودی و خروجی‌های چندمنظوره
• IFM16IO برای افزایش تعداد I/O
• IFMNET برای شبکه HORNET+
• IFMLAN برای خدمات پیشرفته TCP/IP
• IFMEXT برای مدیریت کانال اطفای گازی

طراحی ماژولار باعث می‌شود سیستم متناسب با افزایش تعداد تجهیزات یا توسعه پروژه قابل ارتقا باشد.

تعداد لوپ‌های پنل اعلام حریق اینیم Previdia Ultra

یکی از مهم‌ترین موارد هنگام انتخاب یک کنترل پنل آدرس‌پذیر، ظرفیت لوپ آن است.

در Previdia Ultra از ماژول IFM2L برای مدیریت لوپ‌های آدرس‌پذیر استفاده می‌شود.

هر IFM2L دارای دو لوپ مستقل است و هر کنترل پنل می‌تواند تا 8 ماژول IFM2L را مدیریت کند. بنابراین در پیکربندی کامل، امکان ایجاد حداکثر 16 لوپ آدرس‌پذیر وجود دارد.

ظرفیت هر لوپ Previdia Ultra

براساس اطلاعات رسمی INIM، هر یک از لوپ‌های ماژول IFM2L قابلیت پشتیبانی از حداکثر 240 تجهیز را دارد.

در نتیجه، امکان طراحی سیستم‌هایی با تعداد زیادی تجهیز آدرس‌پذیر فراهم می‌شود؛ البته تعداد و نوع واقعی تجهیزات هر لوپ باید براساس طراحی پروژه، محاسبات سیستم، مصرف تجهیزات و الزامات فنی تعیین شود.

این ظرفیت بالا یکی از دلایلی است که Previdia Ultra را برای پروژه‌های گسترده مناسب می‌کند.

شبکه‌سازی پنل Previdia Ultra با HORNET+

در پروژه‌های چندساختمانی یا سایت‌های صنعتی بزرگ، استفاده از تنها یک کنترل پنل همیشه منطقی یا امکان‌پذیر نیست.

در چنین شرایطی می‌توان چند پنل اعلام حریق اینیم را در یک شبکه قرار داد تا اطلاعات سیستم بین کنترل پنل‌های مختلف تبادل شود.

ماژول IFMNET امکان اتصال کنترل پنل‌ها به شبکه HORNET+ را فراهم می‌کند.

این ماژول دارای دو پورت RS485 است و براساس مشخصات رسمی INIM امکان ایجاد شبکه شامل حداکثر 48 کنترل پنل را فراهم می‌کند. ساختار اتصال نیز می‌تواند به‌صورت Closed Loop پیاده‌سازی شود.

این قابلیت برای پروژه‌هایی مانند پردیس‌های صنعتی، بیمارستان‌ها، مجتمع‌های تجاری بزرگ، فرودگاه‌ها، ایستگاه‌ها و ساختمان‌های دارای چند بلوک مستقل اهمیت زیادی دارد.

قابلیت TCP/IP و ارتباط شبکه‌ای Previdia Ultra

در کنار شبکه HORNET+، Previdia Ultra می‌تواند با استفاده از ماژول IFMLAN به قابلیت‌های ارتباطی پیشرفته TCP/IP مجهز شود.

IFMLAN یک اتصال Ethernet اضافی در اختیار کنترل پنل قرار می‌دهد و خدماتی مانند Web Server، ارسال Email، ارتباط SIA-IP، Video Verification و پشتیبانی از BACnet با لایسنس مربوطه را فراهم می‌کند.

این امکانات در پروژه‌هایی که سیستم اعلام حریق باید با زیرساخت‌های مدیریتی و مانیتورینگ ساختمان ارتباط داشته باشد، ارزش زیادی ایجاد می‌کنند.

برای مشاهده مشخصات دقیق ماژول‌ها می‌توانید به صفحه رسمی ماژول‌های IFM در سایت INIM مراجعه کنید.

مانیتورینگ پنل اعلام حریق اینیم از طریق Inim Cloud

یکی از قابلیت‌های مهم اکوسیستم INIM، امکان استفاده از Inim Cloud برای نظارت و مدیریت سیستم‌های سازگار است.

این زیرساخت امکان مدیریت از راه دور سیستم اعلام حریق را فراهم می‌کند و در کنار اپلیکیشن Inim Fire، دسترسی به اطلاعات سیستم را برای کاربران مجاز، مدیران و تیم‌های نگهداری ساده‌تر می‌کند.

برای پروژه‌هایی که چند ساختمان یا چند سایت دارند، قابلیت مانیتورینگ متمرکز می‌تواند تأثیر قابل توجهی در مدیریت و نگهداری سیستم داشته باشد.

اطلاعات رسمی این سرویس در صفحه Inim Cloud در وب‌سایت رسمی INIM در دسترس است.

اپلیکیشن Inim Fire

اکوسیستم INIM همچنین دارای اپلیکیشن Inim Fire است.

این اپلیکیشن امکان مشاهده وضعیت تجهیزات، زون‌ها و سنسورها از طریق تلفن همراه را فراهم می‌کند و قابلیت‌هایی مانند نقشه‌های گرافیکی چندسطحی، مشاهده Event Log و Video Verification را در اختیار کاربران سازگار قرار می‌دهد. قابلیت Video Verification می‌تواند با دوربین‌های IP سازگار با ONVIF مورد استفاده قرار گیرد.

اطلاعات تکمیلی در صفحه رسمی Inim Fire App قابل مشاهده است.

اتصال پنل Previdia Ultra به BMS

در ساختمان‌های مدرن، سیستم اعلام حریق معمولاً به‌صورت کاملاً مستقل از سایر تجهیزات عمل نمی‌کند و ممکن است لازم باشد اطلاعات یا فرمان‌هایی بین سیستم Fire Alarm و سامانه مدیریت ساختمان یا BMS تبادل شود.

Previdia Ultra برای این نوع پروژه‌ها نیز قابلیت‌های ارتباطی مناسبی ارائه می‌کند.

ماژول IFMLAN از BACnet با لایسنس مربوطه پشتیبانی می‌کند و خانواده Previdia نیز برای ارتباط با زیرساخت‌های مدیریتی ساختمان طراحی می شود.

این موضوع امکان ایجاد سناریوهای یکپارچه در پروژه را فراهم می‌کند. با این حال، نحوه ارتباط سیستم اعلام حریق با BMS و حدود فرمان‌های قابل اجرا باید براساس Cause & Effect، الزامات ایمنی و استانداردهای پروژه مشخص شود.

کنترل تجهیزات جانبی توسط Previdia Ultra

در یک سیستم پیشرفته، پنل تنها وظیفه اعلام Alarm را برعهده ندارد.

ماژول‌های ورودی، خروجی و رله Previdia Ultra امکان پیاده‌سازی انواع سناریوهای کنترلی را فراهم می‌کنند.

برای مثال، ماژول IFM4R دارای چهار رله کاملاً قابل تنظیم است که هر رله می‌تواند حداکثر بار 5 آمپر در 30 ولت را مدیریت کند.

ماژول IFM4IO نیز چهار کانال قابل تنظیم دارد که می‌توانند در نقش ورودی نظارت‌شده، خروجی نظارت‌شده، Conventional Zone یا ورودی آنالوگ 4 تا 20 میلی‌آمپر مورد استفاده قرار گیرند.

بسته به طراحی پروژه، این امکانات می‌توانند در سناریوهای مرتبط با سیستم‌های تهویه، دمپرهای حریق، فن‌های تخلیه دود، درب‌های ضدحریق، تجهیزات جانبی و سیستم‌های اطفا مورد استفاده قرار گیرند.

برای آشنایی با خدمات تخصصی مرتبط می‌توانید صفحه طراحی، مشاوره و اجرای سیستم‌های اعلام و اطفای حریق ایمن سازه وزین را مشاهده کنید.

قابلیت مدیریت سیستم اطفای گازی

Previdia Ultra تنها به مدیریت تشخیص حریق محدود نمی‌شود.

ماژول IFMEXT برای مدیریت کانال اطفای گازی طراحی می شود و ترمینال‌ها و منطق موردنیاز برای کنترل تجهیزات رایج سیستم‌های اطفای گازی را در اختیار سیستم قرار می‌دهد.

هر کنترل پنل می‌تواند تا 24 ماژول IFMEXT را مدیریت کند.

طبیعتاً استفاده از این قابلیت باید براساس طراحی دقیق سیستم اطفا و الزامات پروژه انجام شود.

قابلیت اطمینان بالای Previdia Ultra

در پروژه‌های حساس، قابلیت اطمینان سیستم اعلام حریق اهمیت بسیار زیادی دارد.

خانواده Previdia Ultra بر پایه معماری هوشمند و ماژولار توسعه یافته و نسخه‌های پیشرفته این پلتفرم از معماری Distributed Intelligence و واحد پردازشی افزونه استفاده می‌کنند. INIM این معماری را برای افزایش قابلیت اطمینان و عملکرد سیستم در پروژه‌های پیچیده توسعه داده است.

این ساختار برای پروژه‌هایی مانند مراکز درمانی، صنایع، زیرساخت‌های حمل‌ونقل و ساختمان‌هایی که توقف سیستم اعلام حریق قابل قبول نیست اهمیت ویژه‌ای دارد.

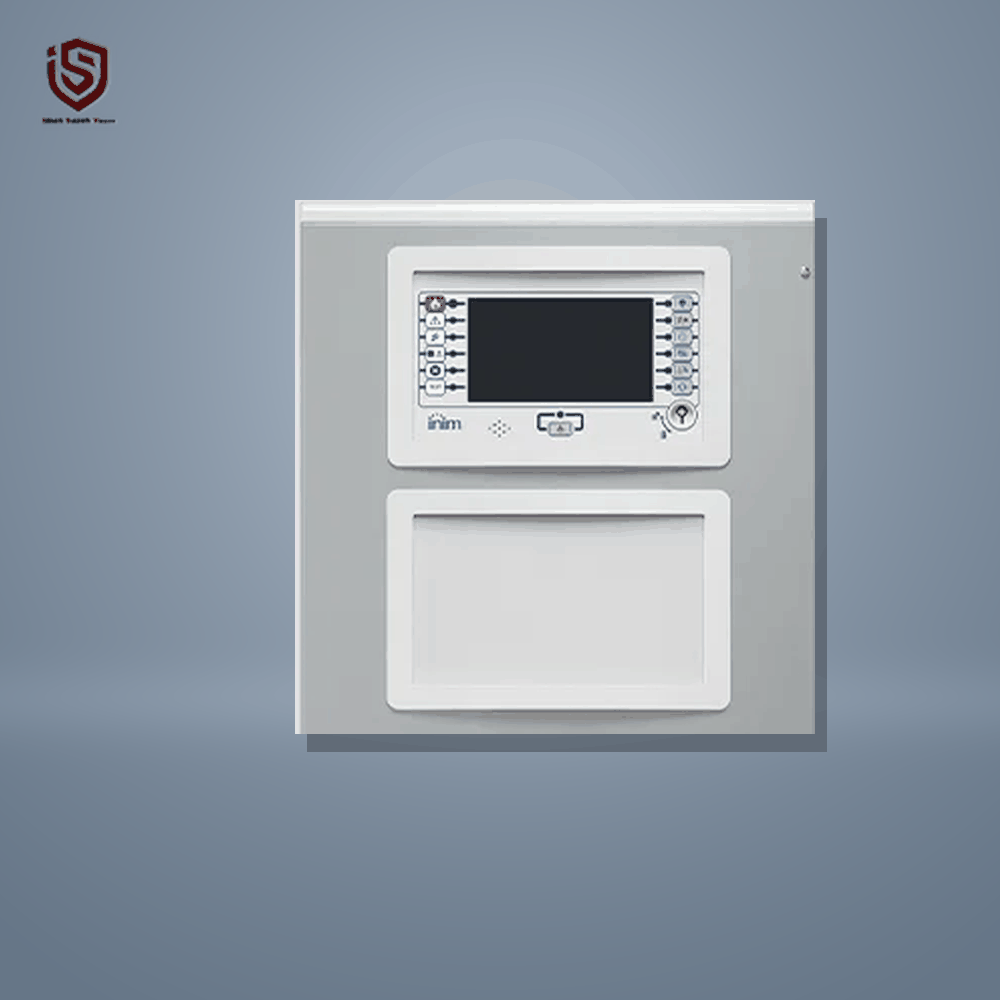

مشخصات فنی پنل اعلام حریق اینیم Previdia-Ultra216

براساس اطلاعات رسمی منتشرشده توسط INIM، مشخصات اصلی Previdia-Ultra216 عبارت‌اند از:

مشخصه	مقدار
مدل	Previdia-Ultra216
برند	INIM Electronics
کاربرد	Fire Detection
نوع سیستم	آدرس‌پذیر / ماژولار
ولتاژ تغذیه	90 تا 264VAC
فرکانس	47 تا 63Hz
حداکثر جریان ورودی	8.5A در 115VAC / 5A در 230VAC
ولتاژ خروجی اسمی	26VDC
محدوده ولتاژ خروجی	20 تا 27.6VDC
حداکثر جریان شارژ باتری	3A
باتری قابل استفاده	2×12V 17Ah، 24Ah یا 38Ah
دمای کاری	‎-5°C تا +40°C
درجه حفاظت	IP30
ابعاد	675×430×260 میلی‌متر
وزن بدون باتری	23 کیلوگرم
رنگ مدل Ultra216	خاکستری RAL7042
ظرفیت ماژول IFM2L	2 لوپ
حداکثر تعداد IFM2L	8 ماژول
حداکثر ظرفیت لوپ	16 لوپ
ظرفیت هر لوپ	تا 240 تجهیز

تفاوت Previdia-Ultra216 با Previdia UltraVox

یکی از نکاتی که هنگام انتخاب محصول باید به آن توجه کرد، تفاوت میان Previdia-Ultra216 و Previdia UltraVox است.

Previdia-Ultra216 برای Fire Detection طراحی شده است، در حالی که Previdia UltraVox علاوه بر تشخیص حریق، قابلیت‌های Voice Evacuation و Public Address را نیز در یک سیستم یکپارچه ارائه می‌دهد.

بنابراین اگر پروژه فقط به سیستم اعلام حریق نیاز داشته باشد، Ultra216 می‌تواند گزینه مرتبط باشد؛ اما اگر سیستم تخلیه صوتی EVAC نیز جزو الزامات پروژه باشد، باید پیکربندی UltraVox بررسی شود.

برای بررسی دقیق خانواده محصول می‌توانید صفحه Previdia Ultra در وب‌سایت رسمی INIM را مشاهده کنید.

کاربرد پنل اعلام حریق اینیم Previdia Ultra

ظرفیت بالا، معماری ماژولار و امکانات شبکه‌ای Previdia Ultra باعث می شود این سیستم بیشتر برای پروژه‌های متوسط رو به بزرگ و پروژه‌های پیچیده مورد توجه قرار گیرد.

کاربردهای متداول آن می‌تواند شامل مراکز تجاری، بیمارستان‌ها، مراکز درمانی، کارخانه‌ها، انبارها، مراکز لجستیکی، فرودگاه‌ها، ایستگاه‌های حمل‌ونقل، هتل‌ها، دانشگاه‌ها، برج‌های اداری و ساختمان‌های چندبلوکه باشد. INIM نیز خانواده Ultra را برای محیط‌های پیچیده مانند مراکز خرید، مراکز درمانی، ایستگاه‌های راه‌آهن و مترو معرفی می‌کند.

مزایای انتخاب پنل Previdia Ultra

انتخاب پنل اعلام حریق اینیم Previdia Ultra زمانی اهمیت بیشتری پیدا می‌کند که پروژه علاوه بر ظرفیت بالا، نیازمند امکان توسعه در آینده باشد.

قابلیت افزایش لوپ‌ها، شبکه‌سازی چند کنترل پنل، اضافه‌کردن ماژول‌های ورودی و خروجی، ارتباط TCP/IP، اتصال به زیرساخت Cloud و امکان توسعه سیستم اطفا باعث شده Previdia Ultra انعطاف‌پذیری بالایی در طراحی پروژه داشته باشد.

این ویژگی می‌تواند هزینه و پیچیدگی توسعه آتی پروژه را نیز کاهش دهد؛ زیرا معماری سیستم از ابتدا برای گسترش طراحی می شود.

طراحی و انتخاب پنل اعلام حریق اینیم

انتخاب کنترل پنل نباید فقط براساس تعداد لوپ انجام شود.

قبل از تعیین پیکربندی Previdia Ultra لازم است تعداد تجهیزات، نوع دتکتورها، تعداد لوپ‌ها، جریان مصرفی، معماری ساختمان، تعداد پنل‌ها، Cause & Effect، نیازهای BMS، سیستم اطفا و نحوه مانیتورینگ پروژه بررسی شود.

در پروژه‌های بزرگ، بهتر است ابتدا طراحی سیستم انجام و سپس براساس نقشه‌ها و محاسبات، BOM نهایی تجهیزات تهیه شود.

ایمن سازه وزین در حوزه سیستم‌های اعلام حریق و خدمات طراحی و اجرای سیستم‌های اعلام و اطفای حریق فعالیت دارد.

خرید و استعلام قیمت پنل اعلام حریق اینیم Previdia Ultra

قیمت پنل اعلام حریق اینیم Previdia Ultra به پیکربندی موردنیاز پروژه وابسته است و نمی‌توان تنها براساس نام کنترل پنل قیمت نهایی سیستم را مشخص کرد.

تعداد لوپ‌ها، ماژول‌های IFM2L، تعداد ورودی و خروجی، نیاز به IFMNET یا IFMLAN، ظرفیت باتری، تجهیزات شبکه، سیستم اطفا و سایر ماژول‌های موردنیاز روی پیکربندی و قیمت نهایی تأثیر دارند.

بنابراین برای خرید Previdia Ultra بهتر است مشخصات و نقشه پروژه ابتدا توسط تیم فنی بررسی شود تا پیکربندی مناسب و لیست تجهیزات موردنیاز تعیین گردد.

برای دریافت مشاوره، انتخاب تجهیزات، طراحی و استعلام قیمت می‌توانید با کارشناسان ایمن سازه وزین در ارتباط باشید.

سوالات متداول پنل Previdia Ultra

آیا Previdia Ultra یک پنل آدرس‌پذیر است؟

بله. Previdia-Ultra216 برای سیستم Fire Detection استفاده می‌شود و با استفاده از ماژول IFM2L امکان مدیریت لوپ‌های آدرس‌پذیر را فراهم می‌کند.

پنل Previdia Ultra چند لوپ دارد؟

هر IFM2L دو لوپ را مدیریت می‌کند و هر پنل می‌تواند تا 8 ماژول IFM2L داشته باشد؛ بنابراین حداکثر ظرفیت قابل پیکربندی به 16 لوپ می‌رسد.

 لوپ چند تجهیز را پشتیبانی می‌کند؟

هر لوپ IFM2L می‌تواند حداکثر 240 تجهیز را پشتیبانی کند.

آیا Previdia Ultra قابلیت شبکه شدن دارد؟

بله. با استفاده از IFMNET امکان شبکه‌سازی HORNET+ تا 48 کنترل پنل وجود دارد و IFMLAN نیز امکانات پیشرفته TCP/IP را اضافه می‌کند.

آیا امکان مانیتورینگ از راه دور وجود دارد؟

اکوسیستم INIM دارای Inim Cloud و Inim Fire App است که قابلیت‌های مدیریت و مانیتورینگ سیستم‌های سازگار را فراهم می‌کنند.

آیا Previdia Ultra برای پروژه‌های کوچک مناسب است؟

قابلیت‌های Previdia Ultra بیشتر در پروژه‌های توسعه‌پذیر و پیچیده ارزش خود را نشان می‌دهد. برای پروژه‌های کوچک‌تر، بررسی سایر خانواده‌های Previdia مانند Previdia Compact می‌تواند منطقی باشد. INIM نیز Previdia Compact را برای پروژه‌های کوچک تا متوسط معرفی می‌کند.
