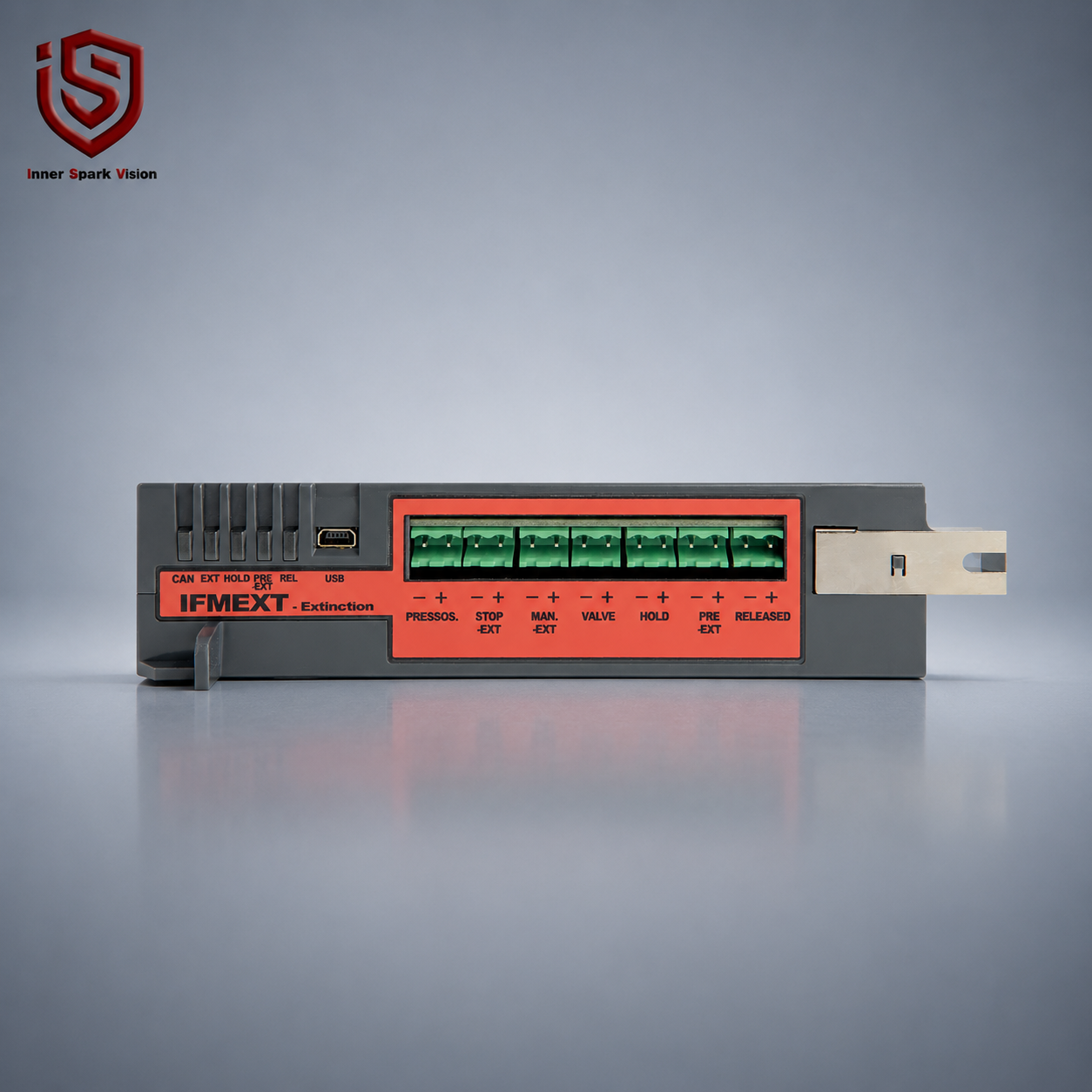

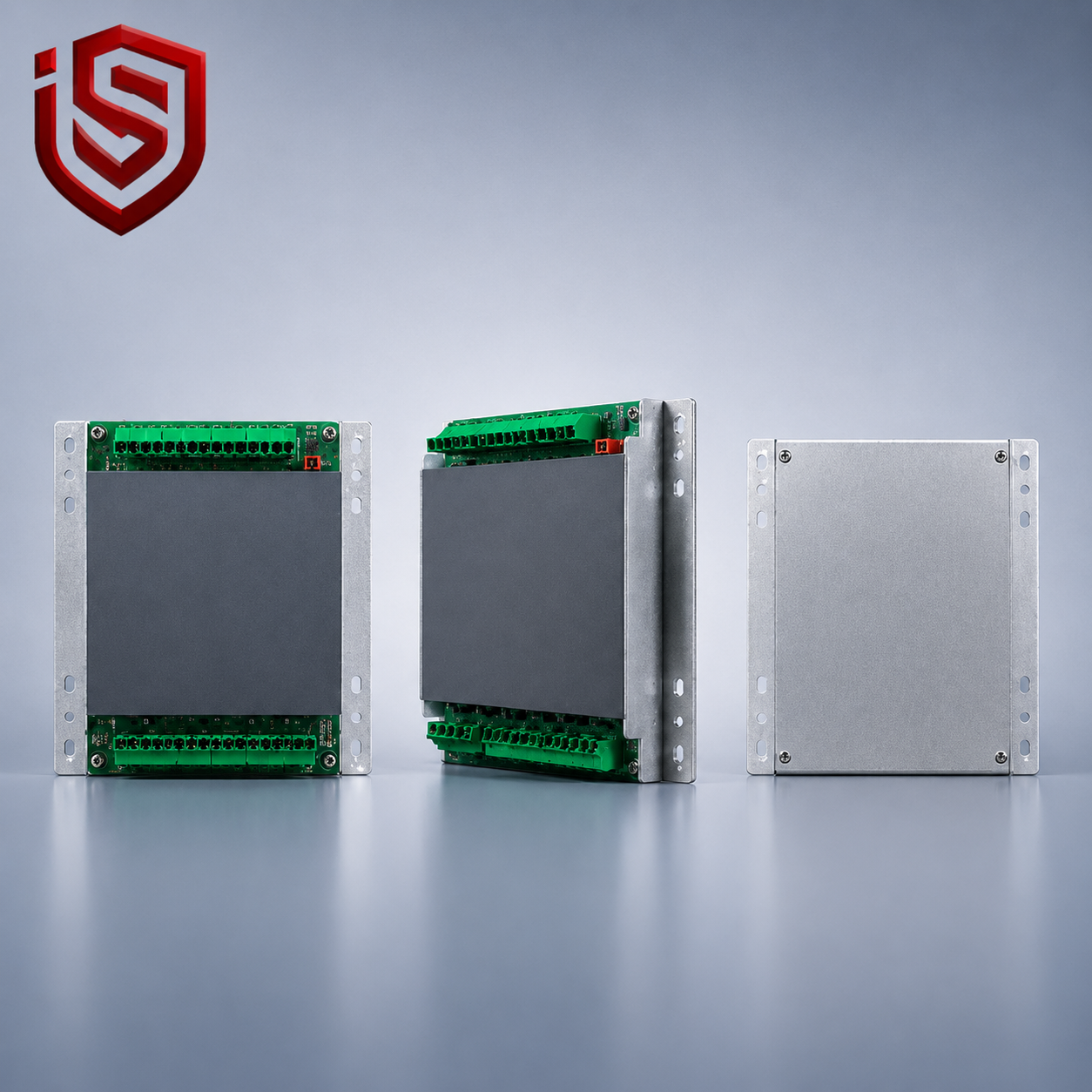

ماژول اطفا IFMEXT اینیم چیست؟

ماژول اطفا IFMEXT یکی از ماژول‌های تخصصی سیستم‌های اعلام و اطفای حریق INIM است که برای مدیریت یک کانال اطفای گازی طراحی شده است. این ماژول در ساختار پنل‌های سری Previdia استفاده می‌شود و امکان کنترل تجهیزات متداول سیستم اطفای گازی و اجرای منطق فعال‌سازی مربوط به فرآیند اطفا را فراهم می‌کند.

در پروژه‌هایی که سیستم اعلام حریق باید فرآیند رهاسازی عامل اطفا را نیز مدیریت کند، تنها تشخیص حریق کافی نیست. سیستم باید وضعیت تجهیزات مرتبط با اطفا را بررسی کند و سپس فرمان‌های لازم را براساس سناریوی تعریف‌شده اجرا کند.

به همین دلیل، IFMEXT نقش مهمی در یکپارچه‌سازی سیستم تشخیص حریق و سیستم اطفای گازی دارد.

این ماژول به‌ویژه برای استفاده در کنار پنل Previdia Max مناسب است. پنل Previdia Max یک کنترل پنل آنالوگ آدرس‌پذیر و ماژولار است که INIM آن را برای سیستم‌های بزرگ اعلام و اطفای حریق طراحی کرده است.

برای آشنایی بیشتر با زیرساخت این سیستم‌ها می‌توانید صفحه سیستم اعلام حریق ایمن سازه وزین را نیز مطالعه کنید.

کاربرد ماژول اطفا IFMEXT در سیستم اطفای گازی

وظیفه اصلی ماژول اطفا IFMEXT مدیریت یک کانال Gas Extinguishing است.

در یک سیستم اطفای گازی، مراحل مختلف باید با ترتیب مشخص انجام شوند. ابتدا سیستم شرایط حریق را تشخیص می‌دهد. سپس منطق Cause & Effect پروژه بررسی می‌شود. در مرحله بعد، سیستم می‌تواند فرمان‌های مربوط به فرآیند اطفا را اجرا کند.

IFMEXT ترمینال‌های لازم برای مدیریت تجهیزات متداول این نوع سیستم‌ها را در اختیار پنل قرار می‌دهد. همچنین منطق فعال‌سازی مرتبط با فرآیند اطفا در ساختار سیستم در نظر گرفته شده است.

بنابراین، IFMEXT صرفاً یک رله ساده نیست. این ماژول برای مدیریت یک سناریوی تخصصی اطفای گازی طراحی شده است.

مدیریت یک کانال اطفای گازی

هر IFMEXT برای مدیریت یک کانال اطفای گازی استفاده می‌شود.

این موضوع به طراح اجازه می‌دهد کانال‌های اطفای مختلف را براساس ساختار پروژه تعریف کند. برای مثال، اتاق سرور، اتاق UPS، اتاق برق یا فضای حساس دیگری می‌تواند کانال اطفای مستقل خود را داشته باشد.

البته تعداد کانال‌ها و نحوه تقسیم‌بندی آن‌ها باید براساس طراحی سیستم، نوع عامل اطفا و Cause & Effect پروژه مشخص شود.

ظرفیت ماژول IFMEXT در پنل Previdia Max

یکی از مهم‌ترین مزایای این سیستم، قابلیت توسعه آن برای پروژه‌های بزرگ است.

براساس اطلاعات رسمی INIM، هر کنترل پنل می‌تواند حداکثر 24 ماژول IFMEXT را مدیریت کند. بنابراین در یک معماری مناسب می‌توان تعداد قابل توجهی کانال اطفا را در ساختار سیستم تعریف کرد.

این ظرفیت، IFMEXT را برای پروژه‌هایی که چند فضای حفاظت‌شده مستقل دارند مناسب می‌کند.

برای مثال، در یک مجموعه صنعتی ممکن است چند اتاق برق، اتاق کنترل، دیتاسنتر یا فضای حساس وجود داشته باشد. در چنین شرایطی، هر بخش می‌تواند سناریوی اطفای مستقل داشته باشد.

ارتباط IFMEXT با پنل Previdia Max

پنل Previdia Max یک سیستم ماژولار است و می‌تواند چندین ماژول IFM را مدیریت کند. INIM اعلام کرده است که ساختار Previdia Max می‌تواند از 1 تا 4 کابینت توسعه پیدا کند و حداکثر 32 ماژول IFM را در پیکربندی کلی مدیریت کند.

ماژول اطفا IFMEXT نیز یکی از همین ماژول‌های تخصصی خانواده IFM است.

بنابراین طراح می‌تواند در کنار ماژول‌های لوپ، ورودی و خروجی، شبکه و ارتباطات، ماژول‌های مربوط به اطفا را نیز در ساختار سیستم قرار دهد.

این معماری باعث می‌شود سیستم اعلام حریق و سیستم کنترل اطفا در یک پلتفرم هماهنگ مدیریت شوند.

تفاوت IFMEXT با ماژول‌های لوپی

یک نکته فنی مهم این است که IFMEXT را نباید با ماژول آدرس‌پذیر نصب‌شونده روی لوپ اشتباه گرفت.

IFMEXT یک ماژول داخلی پنل است و وظیفه آن مدیریت کانال اطفای گازی است. در مقابل، تجهیزات یا ماژول‌های آدرس‌پذیر لوپی روی مدار Loop قرار می‌گیرند.

INIM همچنین اعلام کرده است که برخی عملکردهای ترمینال‌های IFMEXT را می‌توان روی تجهیزاتی که به لوپ متصل هستند تکرار کرد. با این حال، خروجی کنترل شیر برقی از این قاعده مستثنی است.

این تفاوت برای طراحی صحیح سیستم اهمیت زیادی دارد.

ماژول FPMEXT چیست و چه ارتباطی با IFMEXT دارد؟

استفاده از FPMEXT در کنار IFMEXT یکی از مهم‌ترین نکات طراحی این سیستم است.

FPMEXT یک ماژول نمایشگر LED برای سیستم‌های اطفای حریق است. این ماژول روی قسمت جلویی پنل قرار می‌گیرد و وضعیت سیستم اطفا را مستقل از نمایشگر اصلی پنل نشان می‌دهد.

طبق اطلاعات رسمی INIM، هنگام استفاده از IFMEXT، وجود FPMEXT الزامی است.

هر FPMEXT چند IFMEXT را نمایش می‌دهد؟

هر ماژول FPMEXT می‌تواند وضعیت حداکثر 5 ماژول IFMEXT را نمایش دهد.

بنابراین هنگام طراحی پروژه باید تعداد ماژول‌های IFMEXT و FPMEXT به‌صورت هم‌زمان بررسی شود.

برای مثال، اگر سیستم شامل چندین کانال اطفا باشد، طراح باید تعداد مناسب پنل‌های نمایش FPMEXT را نیز در BOM پروژه در نظر بگیرد.

نقش IFMEXT در فرآیند تخلیه گاز اطفا

در سیستم‌های اطفای گازی، اصطلاح دقیق‌تر برای «تخلیه گاز» معمولاً رهاسازی عامل اطفا یا Gas Release است.

این فرآیند باید تحت یک منطق کنترلی مشخص انجام شود. به همین دلیل، تجهیزات سیستم اعلام حریق، ورودی‌های کنترلی و تجهیزات فعال‌سازی باید به شکل هماهنگ کار کنند.

IFMEXT برای همین کاربرد طراحی شده است. ماژول ترمینال‌های لازم برای تجهیزات رایج سیستم اطفا را فراهم می‌کند و منطق فعال‌سازی مرتبط را در اختیار سیستم قرار می‌دهد.

در نتیجه، سیستم می‌تواند به‌جای استفاده از مجموعه‌ای از فرمان‌های پراکنده، فرآیند اطفا را در ساختار یکپارچه Previdia مدیریت کند.

چرا کنترل فرآیند اطفا باید تخصصی باشد؟

فرمان رهاسازی عامل اطفا یکی از حساس‌ترین فرمان‌ها در یک سیستم Fire & Gas است.

یک فرمان اشتباه می‌تواند باعث تخلیه ناخواسته عامل اطفا شود. از طرف دیگر، تأخیر یا عدم اجرای فرمان در زمان حریق نیز می‌تواند خسارت زیادی ایجاد کند.

به همین دلیل، طراح باید Cause & Effect پروژه را با دقت تعریف کند.

همچنین ورودی‌ها، خروجی‌ها، روش تأیید حریق، تجهیزات هشداردهنده و تجهیزات اطفا باید براساس الزامات پروژه انتخاب شوند.

شرکت ایمن سازه وزین خدمات طراحی و مشاوره سیستم‌های اعلام و اطفای حریق را برای پروژه‌های مختلف ارائه می‌کند.

مزایای ماژول اطفا IFMEXT در پروژه‌های بزرگ

یکی از مزیت‌های اصلی ماژول اطفا IFMEXT، یکپارچه‌شدن آن با معماری ماژولار Previdia Max است.

در چنین ساختاری، کنترل پنل می‌تواند علاوه بر تشخیص حریق، تجهیزات مختلف سیستم را نیز مدیریت کند.

از طرفی، Previdia Max برای پروژه‌های بزرگ طراحی شده است و از معماری توسعه‌پذیر، شبکه HORNET+ و ارتباطات TCP/IP پشتیبانی می‌کند. INIM امکان شبکه‌سازی تا 48 نود از طریق HORNET+ را نیز برای این خانواده اعلام کرده است.

بنابراین در پروژه‌های بزرگ می‌توان سیستم اعلام و اطفا را در قالب یک ساختار شبکه‌ای توسعه داد.

توسعه تا چند کانال اطفا

هر IFMEXT یک کانال اطفا را مدیریت می‌کند.

از آنجا که هر پنل می‌تواند تا 24 IFMEXT را مدیریت کند، سیستم برای پروژه‌هایی با چند فضای حفاظت‌شده انعطاف بالایی دارد.

البته این عدد به معنی استفاده اجباری از 24 کانال نیست. تعداد واقعی ماژول‌ها باید براساس نیاز پروژه تعیین شود.

مشخصات فنی ماژول IFMEXT

INIM مشخصات الکتریکی و فیزیکی IFMEXT را در صفحه رسمی خانواده ماژول‌های IFM منتشر کرده است.

مشخصه	مقدار
برند	INIM Electronics
مدل	IFMEXT
نوع محصول	ماژول داخلی مدیریت اطفا
کاربرد	مدیریت یک کانال اطفای گازی
ولتاژ تغذیه	19 تا 30VDC
مصرف در 27.6V	حالت آماده‌به‌کار 30mA
حداکثر مصرف	80mA
حداکثر جریان خروجی	1A در 27.6V
دمای کاری	‎-5 تا +40 درجه سانتی‌گراد
ابعاد	175 × 110 × 40 میلی‌متر
ابعاد بسته‌بندی	180 × 125 × 50 میلی‌متر
وزن با بسته‌بندی	280 گرم
ظرفیت هر ماژول	یک کانال اطفا
حداکثر IFMEXT قابل مدیریت توسط پنل	24 ماژول
ماژول نمایش موردنیاز	FPMEXT
ظرفیت نمایش هر FPMEXT	حداکثر 5 ماژول IFMEXT

مشخصات فوق براساس اطلاعات فعلی منتشرشده در وب‌سایت رسمی INIM تهیه شده‌اند.

کاربرد ماژول IFMEXT در چه پروژه‌هایی است؟

IFMEXT برای پروژه‌هایی مناسب است که در آن‌ها سیستم اعلام حریق باید با یک سیستم اطفای گازی یکپارچه شود.

این پروژه‌ها می‌توانند شامل موارد زیر باشند:

• اتاق‌های سرور و دیتاسنترها
• اتاق‌های UPS
• اتاق‌های برق
• مراکز کنترل
• اتاق تجهیزات مخابراتی
• فضاهای دارای تجهیزات الکترونیکی حساس
• برخی تأسیسات صنعتی
• فضاهای دارای سیستم اطفای گازی خودکار

با این حال، انتخاب نوع عامل اطفا و معماری سیستم باید براساس نوع خطر، شرایط محیطی و طراحی مهندسی پروژه انجام شود.

تفاوت IFMEXT با IFM4IO و IFM4R

در خانواده IFM چند ماژول مختلف وجود دارد و هرکدام وظیفه متفاوتی دارند.

IFMEXT

IFMEXT به‌طور تخصصی برای مدیریت یک کانال اطفای گازی طراحی شده است.

IFM4IO

IFM4IO چهار کانال قابل تنظیم دارد. هر کانال می‌تواند برای ورودی نظارت‌شده، خروجی نظارت‌شده، زون متعارف یا ورودی آنالوگ 4 تا 20 میلی‌آمپر استفاده شود.

IFM4R

IFM4R دارای چهار رله قابل تنظیم است و برای کنترل تجهیزات خارجی یا اجرای فرمان‌های عمومی سیستم استفاده می‌شود.

بنابراین، اگر هدف پروژه مدیریت اختصاصی فرآیند اطفای گازی باشد، IFMEXT گزینه تخصصی این خانواده محسوب می‌شود.

IFMEXT و قابلیت توسعه Previdia Max

Previdia Max یک کنترل پنل ماژولار برای سیستم‌های بزرگ اعلام و اطفای حریق است.

ساختار آن می‌تواند از یک تا چهار کابینت توسعه یابد و تا 32 ماژول IFM را در معماری کلی مدیریت کند. همچنین INIM قابلیت Hot Swap را برای ماژول‌های این پلتفرم در نظر گرفته است تا در شرایط مناسب بتوان ماژول‌ها را بدون خاموش‌کردن کامل پنل جایگزین کرد.

این ویژگی‌ها باعث می‌شوند سیستم در پروژه‌هایی که احتمال توسعه در آینده وجود دارد انعطاف بیشتری داشته باشد.

برای آشنایی با طراحی این نوع سیستم‌ها می‌توانید صفحه طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین را نیز مشاهده کنید.

نصب و پیکربندی ماژول اطفا IFMEXT

نصب IFMEXT باید در چهارچوب طراحی کلی پنل Previdia انجام شود.

پیش از انتخاب تعداد ماژول‌ها باید مواردی مانند تعداد فضاهای حفاظت‌شده، تعداد کانال‌های اطفا، تجهیزات ورودی و خروجی، سناریوی فعال‌سازی و تجهیزات نمایش بررسی شوند.

علاوه بر این، FPMEXT باید در طراحی سیستم لحاظ شود؛ زیرا INIM استفاده از آن را همراه IFMEXT الزامی اعلام کرده است.

در پروژه‌های حساس، برنامه‌ریزی Cause & Effect نیز باید قبل از راه‌اندازی نهایی به‌صورت کامل تست شود.

خرید ماژول اطفا IFMEXT

برای خرید ماژول اطفا IFMEXT بهتر است ابتدا ساختار سیستم و تعداد کانال‌های اطفا مشخص شود.

انتخاب تعداد IFMEXT فقط براساس تعداد فضاها انجام نمی‌شود. نوع سناریوی اطفا، ساختار پنل، تعداد FPMEXT، سایر ماژول‌های IFM و نحوه کنترل تجهیزات نیز باید بررسی شوند.

به همین دلیل، در پروژه‌های حرفه‌ای بهتر است ابتدا نقشه و Cause & Effect بررسی شود. سپس BOM تجهیزات تهیه شود.

برای دریافت مشاوره تخصصی، طراحی سیستم و انتخاب تجهیزات INIM می‌توانید با کارشناسان ایمن سازه وزین در ارتباط باشید.

اطلاعات رسمی IFMEXT در سایت INIM

برای بررسی مشخصات فنی و آخرین اطلاعات سازنده، مرجع اصلی این محصول صفحه رسمی ماژول‌های IFM پنل Previdia در وب‌سایت INIM است.

همچنین برای بررسی کنترل پنل میزبان می‌توانید صفحه رسمی Previdia Max در سایت INIM را مشاهده کنید.

برای اطلاعات مربوط به پنل نمایش اطفا نیز صفحه رسمی FPM Modules در سایت INIM مرجع مناسبی است.

سوالات متداول درباره ماژول اطفا IFMEXT

ماژول IFMEXT چیست؟

IFMEXT یک ماژول داخلی از برند INIM است که برای مدیریت یک کانال اطفای گازی در سیستم‌های Previdia طراحی شده است.

هر IFMEXT چند کانال اطفا را مدیریت می‌کند؟

هر ماژول برای مدیریت یک کانال Gas Extinguishing طراحی شده است.

پنل Previdia Max چند IFMEXT را پشتیبانی می‌کند؟

هر کنترل پنل می‌تواند تا 24 ماژول IFMEXT را مدیریت کند.

آیا استفاده از FPMEXT الزامی است؟

بله. براساس اطلاعات رسمی INIM، IFMEXT باید همراه ماژول نمایش FPMEXT استفاده شود.

هر FPMEXT وضعیت چند IFMEXT را نمایش می‌دهد؟

هر FPMEXT می‌تواند وضعیت حداکثر 5 ماژول IFMEXT را نمایش دهد.

ولتاژ کاری IFMEXT چقدر است؟

محدوده ولتاژ تغذیه این ماژول 19 تا 30 ولت DC است.

ابعاد IFMEXT چقدر است؟

ابعاد ماژول برابر با 175 × 110 × 40 میلی‌متر است.

آیا IFMEXT یک ماژول آدرس‌پذیر روی لوپ است؟

خیر. IFMEXT یک ماژول داخلی کنترل پنل است که برای مدیریت کانال اطفا استفاده می‌شود. بنابراین نباید آن را با ماژول‌های Field نصب‌شده روی Loop اشتباه گرفت.
