دتکتور شعله General Monitors مدل FL3112
فناوری DFIR:تشخیص سریع شعله با مقاومت بالا در برابر هشدار کاذب
میدان دید 120°:پوشش گسترده ناحیه خطر با Line of Sight مناسب
COPM خودکار:بررسی مسیر اپتیکی و مدار Detector هر یک دقیقه
4–20mA و Modbus: ارتباط مناسب با PLC، DCS و Fire & Gas System
تضمین کیفیت
مشاوره رایگان

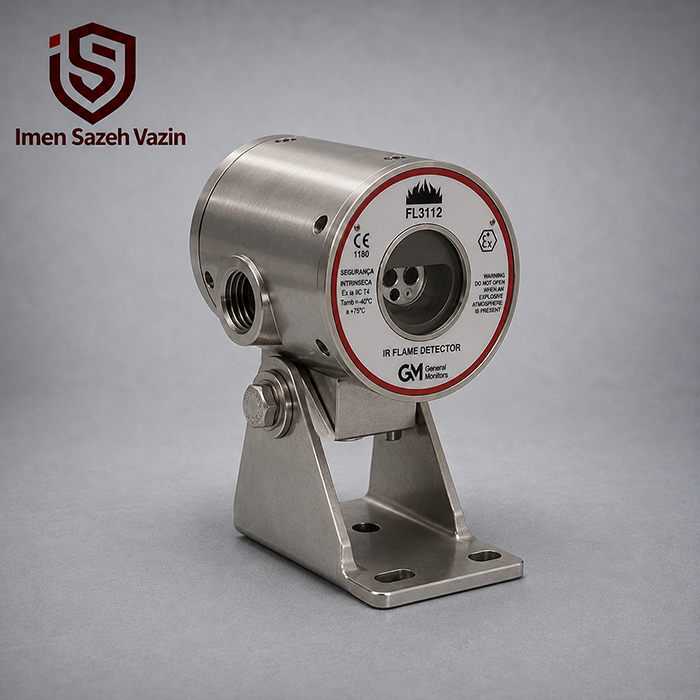

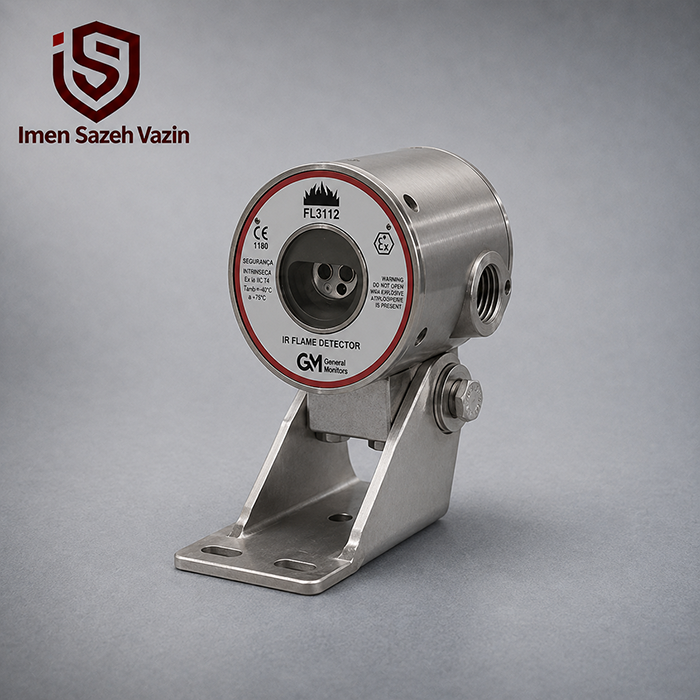

دتکتور شعله مادونقرمز General Monitors FL3112
دتکتور شعله General Monitors FL3112 یکی از آشکارسازهای صنعتی مادونقرمز شرکت General Monitors است که برای تشخیص سریع حریقهای هیدروکربنی در محیطهای صنعتی و پرخطر طراحی شده است. این مدل در بعضی فهرستها با عنوان IR2 معرفی میشود، اما نام فنی دقیق آن در مستندات سازنده Digital Frequency Infrared Flame Detector یا DFIR است. بنابراین بهتر است در صفحه محصول از عنوان «دتکتور شعله مادونقرمز FL3112 با فناوری DFIR» استفاده شود تا مشخصات محصول دقیق و مطابق با نامگذاری اصلی سازنده باشد.
FL3112 انرژی مادونقرمز ناشی از شعله را در محدودهای با طول موج مرکزی حدود 4.35 میکرون بررسی میکند؛ محدودهای که برای شناسایی حریقهای هیدروکربنی اهمیت زیادی دارد. دستگاه فقط شدت تابش را اندازهگیری نمیکند، بلکه تغییرات فرکانسی و الگوی تابش شعله را نیز تحلیل میکند تا بتواند میان یک آتش واقعی و منابع حرارتی عادی محیط تفاوت قائل شود. همین شیوه پردازش دیجیتال باعث شده این محصول سالها در محیطهایی مانند پالایشگاه، پتروشیمی، صنایع نفت و گاز، واحدهای فرایندی، ایستگاههای پمپاژ و سایر فضاهایی که احتمال ایجاد شعله ناگهانی وجود دارد استفاده شود.
عملکرد مناسب چنین دتکتوری فقط به کیفیت خود تجهیز بستگی ندارد. زاویه نصب، فاصله تا ناحیه خطر، موانع موجود در مسیر دید و نحوه ارتباط آن با سیستم کنترل، همگی در عملکرد نهایی تأثیر دارند. به همین دلیل، در پروژههای صنعتی باید انتخاب دتکتور در کنار طراحی و اجرای سیستمهای اعلام حریق و جانمایی صحیح تجهیزات انجام شود.
نحوه عملکرد فناوری DFIR در FL3112
FL3112 از یک سنسور مادونقرمز استفاده میکند که به تابش موجود در محدوده حدود 4.35 میکرون حساس است. هنگام سوختن مواد هیدروکربنی، گازهای حاصل از احتراق و بهویژه دیاکسیدکربن انرژی مشخصی را در این ناحیه از طیف مادونقرمز منتشر میکنند. دتکتور این تابش را دریافت میکند و سپس مدار دیجیتال داخلی، شدت و تغییرات زمانی آن را تحلیل میکند.
نام Digital Frequency Infrared نیز از همین روش پردازش میآید. دستگاه فقط به وجود انرژی IR واکنش نشان نمیدهد، بلکه به رفتار و فرکانس تغییرات آن توجه میکند. یک سطح فلزی داغ یا بخشی از تجهیزات فرایندی ممکن است مادونقرمز زیادی تولید کند، اما الگوی آن با Flicker و رفتار طبیعی یک شعله تفاوت دارد. این تفاوت به FL3112 کمک میکند بسیاری از منابع حرارتی عادی را از Fire واقعی تشخیص دهد.
سرعت پاسخ و برد تشخیص
یکی از نقاط قوت FL3112 سرعت بالای تشخیص آن است. در تستهای اعلامشده برای این مدل، یک آتش بنزین با ابعاد یک فوت مربع در فاصله 50 فوت، معادل حدود 15.2 متر تشخیص داده شده است. زمان پاسخ معمول در این فاصله کمتر از 2 ثانیه اعلام شده و حداقل زمان پاسخ خود سنسور میتواند کمتر از 500 میلیثانیه باشد.
البته این اعداد مربوط به شرایط تست مشخص هستند و نباید تصور کرد FL3112 هر نوع آتش را در فاصله 15 متر با همان سرعت تشخیص میدهد. نوع سوخت، اندازه شعله، زاویه قرارگیری دتکتور و شرایط محیطی میتوانند روی برد و زمان پاسخ اثر بگذارند. به همین دلیل، در طراحی واقعی باید Fire Scenario همان پروژه مبنا قرار گیرد.
میدان دید این محصول نیز تا حدود 120 درجه اعلام شده است. چنین زاویهای امکان پوشش بخش نسبتاً بزرگی از محیط را فراهم میکند، اما وجود تجهیزاتی مانند مخزن، لوله، ستون، کمپرسور یا سازههای فلزی میتواند مسیر دید را مسدود کند. بنابراین عدد 120 درجه بهتنهایی برای تعیین تعداد Detectorها کافی نیست و جانمایی باید بر اساس پوشش واقعی منطقه انجام شود.
تنظیم حساسیت و تأخیر زمانی
FL3112 امکان تنظیم حساسیت در سه سطح را در اختیار کاربر قرار میدهد. این سطوح برابر با 100 درصد، 75 درصد و 50 درصد حساسیت هستند. وجود این تنظیمات باعث میشود مهندس بتواند عملکرد دستگاه را با شرایط محیط هماهنگ کند. در ناحیهای که دتکتور باید حریق کوچکتری را از فاصله بیشتر تشخیص دهد، حساسیت بالاتر اهمیت بیشتری پیدا میکند؛ اما در محیطهایی که منابع مادونقرمز مزاحم زیادی وجود دارند، باید تنظیم مناسب بر اساس شرایط واقعی سایت انتخاب شود.
زمان تأخیر Alarm نیز قابل تنظیم است و میتوان مقادیر 1، 2، 4 یا 10 ثانیه را انتخاب کرد. این قابلیت به طراح اجازه میدهد مدت زمان لازم برای تأیید شرایط حریق را با فلسفه عملکرد سیستم Fire & Gas هماهنگ کند. البته افزایش Delay بدون دلیل فنی میتواند واکنش سیستم به حریق را کند کند، بنابراین انتخاب آن باید با توجه به ریسک واقعی پروژه انجام شود.
پایش خودکار مسیر اپتیکی با COPM
FL3112 به سیستم Continuous Optical Path Monitoring یا COPM مجهز است. این سیستم سلامت مسیر اپتیکی بین محیط و سنسور را بهصورت خودکار بررسی میکند و تقریباً هر دقیقه یک تست انجام میدهد. اگر پنجره اپتیکی به دلیل گردوغبار، آلودگی یا سایر عوامل مسدود شود، Detector میتواند کاهش عملکرد را بهعنوان Fault گزارش کند.
این ویژگی در محیطهای صنعتی اهمیت زیادی دارد؛ زیرا رسوب گردوغبار، بخار روغن یا آلودگی فرایندی روی سطح دتکتور میتواند برد تشخیص را کاهش دهد. COPM کمک میکند مشکل پیش از آنکه دتکتور عملاً بخش زیادی از توانایی تشخیص خود را از دست بدهد شناسایی شود. بااینحال، وجود این قابلیت به معنی حذف نیاز به سرویس دورهای نیست و سطح اپتیکی دستگاه همچنان باید بهطور منظم بررسی و تمیز شود.
خروجی آنالوگ و نمایش وضعیت دستگاه
یکی از قابلیتهای مهم FL3112، خروجی مرحلهای 4–20mA است که علاوه بر وضعیت عادی و Alarm، شرایط دیگری را نیز به سیستم کنترل منتقل میکند. مقادیر متداول این خروجی به شکل زیر هستند:
| وضعیت دستگاه | جریان خروجی |
|---|---|
| Fault | حدود 0mA |
| COPM Fault | حدود 2mA |
| Ready / Normal | حدود 4mA |
| Warning | حدود 16mA |
| Alarm | حدود 20mA |
این ساختار به PLC، DCS یا Fire & Gas Controller اجازه میدهد فقط وجود Alarm را تشخیص ندهد، بلکه بین وضعیت عادی، خطای مسیر اپتیکی و هشدار نیز تفاوت قائل شود. برای اتصال این نوع تجهیزات به یک کنترل پنل اعلام حریق باید ورودی مناسب و Interface موردنیاز مطابق با نقشههای پروژه در نظر گرفته شود.
در برخی Configurationهای این خانواده خروجی Relay نیز وجود دارد، بنابراین هنگام خرید یا جایگزینی دستگاه باید Part Number کامل روی Nameplate بررسی شود. نباید صرفاً با دیدن نام FL3112 فرض کرد تمام نسخهها از نظر نوع خروجی کاملاً یکسان هستند.
ارتباط RS-485 و Modbus
FL3112 علاوه بر خروجی آنالوگ، از ارتباط دیجیتال RS-485 با پروتکل Modbus RTU نیز پشتیبانی میکند. این قابلیت امکان انتقال وضعیتها و اطلاعات دستگاه به سیستم مرکزی را فراهم میکند و در سایتهایی که تعداد زیادی Detector وجود دارد، مدیریت و پایش تجهیزات را سادهتر میسازد.
در مستندات این مدل امکان اتصال مستقیم تا 128 دستگاه روی شبکه ذکر شده و با استفاده از Repeater میتوان تعداد تجهیزات را تا 247 دستگاه افزایش داد. این ویژگی باعث میشود FL3112 بتواند علاوه بر سیستمهای سادهتر، در معماریهای بزرگتر Fire & Gas نیز مورد استفاده قرار گیرد.
در پروژههایی که از کنترل پنلهای اعلام حریق آدرسپذیر استفاده میشود، اتصال FL3112 معمولاً از طریق ماژول یا Interface مناسب انجام میشود و نحوه دریافت Alarm و Fault باید با منطق کنترل سیستم هماهنگ باشد.
ساختار مکانیکی و مقاومت در محیط صنعتی
FL3112 برای کار در محیطهای صنعتی سنگین طراحی شده و در نسخههای مختلف با بدنه Stainless Steel یا Bronze AB2 عرضه شده است. قطر دستگاه حدود 84 میلیمتر و طول آن تقریباً 136 میلیمتر است و وزن آن در حدود 2.5 کیلوگرم قرار دارد. همچنین دو ورودی کابل M20 برای اتصال کابلها در نظر گرفته شده است.
درجه حفاظت دستگاه IP66/IP67 است که امکان استفاده از آن را در بسیاری از محیطهای Outdoor و صنعتی فراهم میکند. البته برای حفظ این سطح حفاظت، Cable Gland، Plug و نحوه آببندی ورودیها نیز باید مطابق استاندارد پروژه انتخاب شوند.
محدوده دمای کاری FL3112 تقریباً از 40- تا 75+ درجه سانتیگراد است. همین ویژگی، همراه با بدنه فلزی و حفاظت محیطی مناسب، باعث شده این محصول برای بسیاری از شرایط سخت صنعتی قابل استفاده باشد.
ولتاژ تغذیه و مصرف توان
FL3112 با تغذیه 20 تا 36 ولت DC کار میکند و با سیستمهای صنعتی متداول 24VDC سازگاری دارد. حداکثر مصرف توان آن حدود 3.6 وات اعلام شده است.
در طراحی کابلکشی باید علاوه بر مصرف خود Detector، فاصله تا منبع تغذیه و افت ولتاژ نیز محاسبه شود. این موضوع بهویژه زمانی اهمیت دارد که چندین Flame Detector از یک Power Supply مشترک تغذیه میشوند.
کاربردهای General Monitors FL3112
FL3112 برای تشخیص حریقهای هیدروکربنی در محیطهایی طراحی شده که سرعت تشخیص اهمیت بالایی دارد. از جمله کاربردهای متداول آن میتوان به پالایشگاهها، پتروشیمیها، مناطق ذخیره سوخت، ایستگاههای پمپاژ، واحدهای فرایندی و بخشهایی از صنایع نفت و گاز اشاره کرد.
در چنین محیطهایی ممکن است یک نشتی کوچک پس از اشتعال در مدت کوتاهی به یک حریق بزرگتر تبدیل شود. Flame Detector برخلاف دتکتور دود منتظر انتقال محصولات احتراق به سنسور نمیماند و تابش خود شعله را مشاهده میکند؛ بنابراین در بسیاری از فضاهای باز صنعتی میتواند تشخیص بسیار سریعتری ارائه دهد.
البته استفاده از FL3112 باید بخشی از یک طراحی کامل باشد. موقعیت خطر، نوع ماده قابل اشتعال، مسیر دید، تجهیزات اطراف و ارتباط با سایر اجزای سیستمهای اعلام و اطفای حریق ایمن سازه وزین باید بهصورت یکپارچه بررسی شوند.
اهمیت جانمایی صحیح FL3112
در انتخاب محل نصب، مهمترین اصل این است که Detector دید مناسبی به Fire Scenario موردنظر داشته باشد. وجود میدان دید 120 درجه بهتنهایی تضمین نمیکند که تمام منطقه پوشش داده شده باشد. اگر یک Vessel یا بخش بزرگی از ماشینآلات بین دتکتور و محل احتمالی حریق قرار گیرد، Detector نمیتواند شعله پشت آن را ببیند.
ارتفاع نصب، زاویه Detector، احتمال تجمع گردوغبار روی پنجره اپتیکی، منابع شدید IR و امکان دسترسی برای Maintenance نیز باید در طراحی لحاظ شوند. در پروژههای بزرگ، بهتر است چند Detector طوری قرار گیرند که Coverage آنها تا حد مناسبی با یکدیگر همپوشانی داشته باشد.
وضعیت فعلی محصول
FL3112 یکی از مدلهای قدیمی General Monitors است و امروزه در گروه محصولات Legacy یا Obsolete قرار میگیرد. MSA همچنان مستندات مربوط به این مدل را در بخش محصولات و راهنماهای قدیمی نگهداری میکند، اما برای پروژههای جدید معمولاً باید نسلهای جدیدتر Flame Detectorهای MSA نیز بررسی شوند.
این موضوع به معنی بیاستفادهبودن FL3112 نیست. تعداد زیادی از این Detectorها هنوز در واحدهای صنعتی نصب هستند و برای تعمیرات، Spare و Replacement همچنان اهمیت دارند. اگر قرار است یک FL3112 قدیمی تعویض شود، باید نوع خروجی، جنس بدنه، Approval، تنظیمات حساسیت، سیمبندی و سازگاری با سیستم موجود قبل از خرید بررسی شود.
اطلاعات رسمی این محصول در صفحه General Monitors FL3112 در سایت MSA Safety قابل بررسی است.
جدول مشخصات فنی General Monitors FL3112
| مشخصه | مقدار |
|---|---|
| برند | General Monitors / MSA |
| مدل | FL3112 |
| فناوری | Digital Frequency Infrared – DFIR |
| نوع دتکتور | مادونقرمز |
| طول موج مرکزی | حدود 4.35µm |
| میدان دید | تا حدود 120° |
| برد تست مرجع بنزین | 50ft / حدود 15.2m |
| Response معمول در تست مرجع | کمتر از 2 ثانیه |
| Minimum Sensor Response | کمتر از 500ms |
| تنظیم حساسیت | 100% / 75% / 50% |
| Alarm Delay | 1 / 2 / 4 / 10s |
| Optical Monitoring | COPM |
| فاصله تست COPM | تقریباً هر یک دقیقه |
| خروجی آنالوگ | Stepped 4–20mA |
| ارتباط دیجیتال | RS-485 / Modbus RTU |
| ظرفیت شبکه مستقیم | تا 128 دستگاه |
| ظرفیت با Repeater | تا 247 دستگاه |
| ولتاژ تغذیه | 20–36VDC |
| حداکثر توان | حدود 3.6W |
| Housing | Stainless Steel یا Bronze AB2 |
| قطر | حدود 84mm |
| طول | حدود 136mm |
| وزن | حدود 2.5kg |
| Cable Entry | 2 × M20 |
| دمای کاری | حدود -40 تا +75°C |
| درجه حفاظت | IP66 / IP67 |
| وضعیت محصول | Legacy / Obsolete |
جمعبندی
دتکتور شعله General Monitors FL3112 یک آشکارساز مادونقرمز صنعتی با فناوری DFIR است که برای شناسایی سریع حریقهای هیدروکربنی طراحی می شود. این دستگاه انرژی مادونقرمز را در حوالی 4.35 میکرون بررسی میکند و با تحلیل دیجیتال تغییرات سیگنال، تلاش میکند Fire واقعی را از بسیاری از منابع حرارتی عادی محیط تفکیک کند.
زمان پاسخ سریع، میدان دید تا حدود 120 درجه، سه سطح حساسیت، Delay قابل تنظیم، سیستم پایش خودکار COPM، خروجی 4–20mA و ارتباط RS-485/Modbus از مهمترین ویژگیهای این مدل هستند. بدنه فلزی، IP66/IP67 و محدوده دمایی مناسب نیز باعث شدهاند FL3112 برای سالها در صنایع نفت، گاز و پتروشیمی مورد استفاده قرار گیرد.
با توجه به اینکه این محصول اکنون در گروه مدلهای قدیمی General Monitors قرار دارد، هنگام خرید برای Replacement باید Part Number و مشخصات تجهیز موجود دقیقاً بررسی شوند تا محصول جایگزین از نظر خروجی، سیمبندی و تأییدیه با سیستم موجود سازگار باشد.
