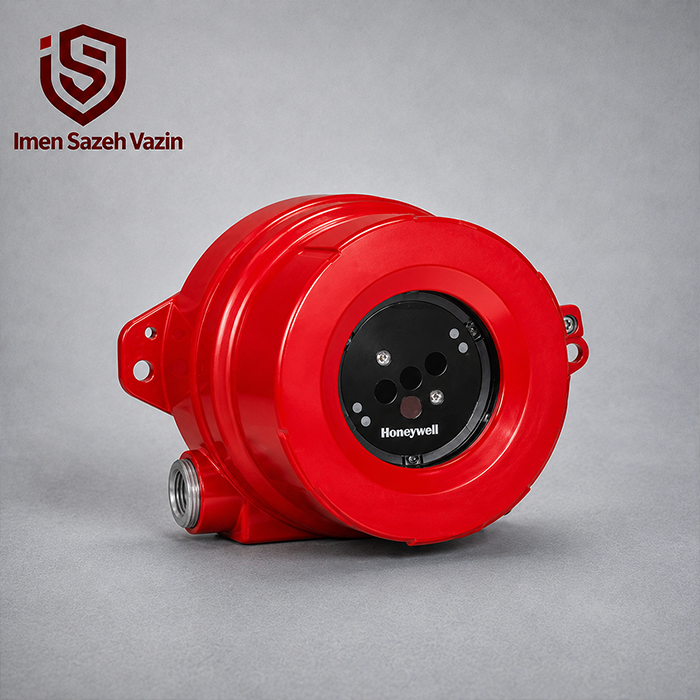

دتکتور شعله IR3 هانیول مدل Honeywell FS24X

معرفی دتکتور شعله IR3 هانیول مدل Honeywell FS24X

دتکتور شعله IR3 هانیول مدل Honeywell FS24X

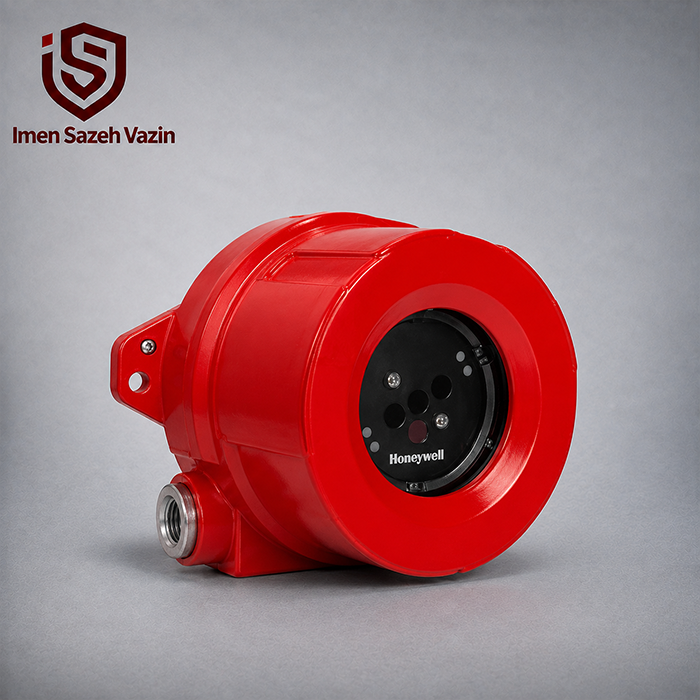

دتکتور شعله Honeywell FS24X یکی از آشکارسازهای پیشرفته شعله برای محیط‌های صنعتی و پرخطر است که از فناوری چندطیفی مادون‌قرمز یا Multi-Spectrum Triple IR استفاده می‌کند. در این فناوری، دستگاه فقط یک محدوده از تابش مادون‌قرمز را زیر نظر نمی‌گیرد، بلکه چند محدوده مختلف از طیف IR را همراه با یک کانال نور مرئی بررسی می‌کند. هانیول این ساختار را با عنوان IR/IR/IR/Visible معرفی کرده است. نتیجه این طراحی آن است که دتکتور اطلاعات بیشتری از رفتار واقعی شعله دریافت می‌کند و می‌تواند آتش را با دقت بالاتری از بسیاری از منابع نوری و حرارتی مزاحم تشخیص دهد.

FS24X برای کاربردهایی مانند پالایشگاه‌ها، صنایع نفت و گاز، سکوهای دریایی، ایستگاه‌های پمپاژ، واحدهای LNG و LPG، مخازن ذخیره سوخت، نیروگاه‌ها، صنایع شیمیایی و محل‌های نگهداری حلال‌ها طراحی شده است. برد تشخیص بالا، میدان دید مناسب، استفاده از دو پردازنده مستقل، قابلیت ثبت رویداد، سیستم FirePic، ارتباط Modbus و خروجی آنالوگ باعث شده این مدل فراتر از یک دتکتور شعله ساده باشد و بتواند به‌عنوان بخشی از یک سیستم حرفه‌ای Fire & Gas مورد استفاده قرار گیرد.

البته انتخاب یک Flame Detector قدرتمند به‌تنهایی تضمین‌کننده حفاظت مناسب نیست. جانمایی صحیح، زاویه نصب، محل‌های احتمالی ایجاد حریق، موانع موجود در مسیر دید و نحوه ارتباط دتکتور با کنترلر باید هم‌زمان بررسی شوند. به همین دلیل در پروژه‌های صنعتی، انتخاب تجهیز بهتر است در کنار طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین انجام شود تا پوشش واقعی منطقه خطر به‌درستی مشخص شود.

فناوری Triple IR در Honeywell FS24X چگونه کار می‌کند؟

FS24X یک دتکتور مادون‌قرمز ساده نیست. یک دتکتور IR معمولی ممکن است فقط انرژی موجود در یک محدوده خاص را بررسی کند، اما FS24X چند بخش از طیف را به‌صورت هم‌زمان تحلیل می‌کند. محدوده‌های اصلی سنجش در این مدل به شکل زیر هستند:

وجود این چند ناحیه طیفی به دتکتور اجازه می‌دهد رفتار شعله را از چند زاویه مختلف بررسی کند. به زبان ساده، دستگاه فقط نمی‌پرسد «آیا مادون‌قرمز وجود دارد؟»، بلکه بررسی می‌کند این انرژی در چه محدوده‌هایی دیده می‌شود، شدت آن چقدر است و رفتار زمانی آن تا چه اندازه شبیه یک Fire واقعی است. همین موضوع احتمال اشتباه گرفتن یک سطح بسیار داغ یا منبع نوری معمولی با حریق را کاهش می‌دهد.

فناوری WideBand IR و مزیت آن در محیط صنعتی

یکی از ویژگی‌های اصلی FS24X استفاده از فناوری WideBand IR هانیول است. این فناوری به دستگاه اجازه می‌دهد محدوده وسیع‌تری از انرژی مادون‌قرمز را بررسی کند و فقط به یک طول موج خاص، برای مثال حدود 4.3 میکرون، وابسته نباشد.

سنسورهای پرسرعت دستگاه، انرژی موجود در چند باند مختلف را دریافت می‌کنند و پردازنده داخلی آن‌ها را با یکدیگر مقایسه می‌کند. این روش به‌خصوص در شرایطی اهمیت دارد که دود، آلودگی یا عوامل محیطی روی بخشی از طیف اثر گذاشته باشند. در چنین شرایطی، وجود اطلاعات از چند باند مختلف می‌تواند به Detector کمک کند تصویر کامل‌تری از شرایط واقعی حریق داشته باشد.

همین ویژگی باعث شده FS24X فقط برای آتش‌های هیدروکربنی مناسب نباشد. هانیول این مدل را برای تشخیص حریق‌های هیدروکربنی و غیرهیدروکربنی معرفی کرده است؛ بنابراین دامنه کاربرد آن از پالایشگاه و مخازن سوخت تا صنایع شیمیایی و انبار حلال‌ها گسترش پیدا می‌کند.

برد تشخیص بیش از 60 متر

یکی از مهم‌ترین مزایای Honeywell FS24X برد تشخیص بسیار بالای آن است. در بالاترین سطح حساسیت، یعنی Very High Sensitivity، این دتکتور می‌تواند یک آتش مرجع n-Heptane با مساحت حدود 0.1 مترمربع را از فاصله بیش از 60 متر یا 200 فوت تشخیص دهد.

البته این عدد باید درست تفسیر شود. برد 60 متر مربوط به یک Fire Test مشخص و شرایط کنترل‌شده آزمایش است و به این معنی نیست که هر نوع شعله با هر اندازه‌ای در تمام شرایط محیطی از فاصله 60 متر قابل تشخیص خواهد بود. نوع سوخت، ابعاد شعله، زاویه Detector، وزش باد، وجود موانع و تنظیم حساسیت همگی روی برد واقعی اثر می‌گذارند.

FS24X چهار سطح حساسیت دارد که امکان تنظیم آن بر اساس شرایط پروژه را فراهم می‌کنند:

این قابلیت به مهندس اجازه می‌دهد Detector را متناسب با ابعاد منطقه و فاصله خطر تنظیم کند. انتخاب Very High همیشه بهترین راه نیست. در یک فضای کوچک یا محیطی با منابع تابشی زیاد، ممکن است حساسیت پایین‌تر عملکرد منطقی‌تری ایجاد کند. بنابراین تنظیم نهایی باید بر اساس Coverage Study و سناریوی واقعی حریق انجام شود.

سرعت پاسخ FS24X

برد بالا زمانی ارزشمندتر می‌شود که Detector بتواند در فاصله زیاد نیز با سرعت مناسب واکنش نشان دهد. در تست n-Heptane با مساحت حدود 0.1 مترمربع، FS24X در فاصله 30 متر معمولاً در حدود 3 تا 5 ثانیه و در فاصله 60 متر در حدود 3 تا 10 ثانیه حریق را تشخیص می‌دهد.

این سرعت در صنایع نفت و گاز اهمیت زیادی دارد، زیرا یک حریق Hydrocarbon ممکن است ظرف چند ثانیه گسترش پیدا کند. هرچه Detection زودتر انجام شود، سیستم کنترل زمان بیشتری برای صدور Alarm، اجرای Shutdown یا فعال‌سازی اقدامات حفاظتی خواهد داشت.

میدان دید 90 درجه و اهمیت جانمایی

میدان دید رسمی FS24X حدود 90 درجه است؛ یعنی Detector تقریباً 45 درجه در هر سمت محور مرکزی خود را پوشش می‌دهد. ترکیب این زاویه دید با Detection Range طولانی امکان پوشش منطقه نسبتاً بزرگی را فراهم می‌کند.

اما یک نکته مهم وجود دارد: Flame Detector برای دیدن شعله به مسیر دید مستقیم نیاز دارد. اگر مخزن، Vessel، Pipe Rack، Compressor یا سازه فلزی بین Detector و نقطه احتمالی حریق قرار بگیرد، حتی اگر آن نقطه از نظر زاویه داخل 90 درجه باشد، ممکن است عملاً از دید دتکتور خارج شود.

به همین دلیل در یک طراحی حرفه‌ای نباید فقط زاویه دید و برد روی کاغذ بررسی شوند. موقعیت تجهیزات، نقاط کور و هم‌پوشانی Detectorها نیز باید در نظر گرفته شوند. در پروژه‌هایی که اطلاعات این دتکتورها وارد سیستم مرکزی می‌شوند، انتخاب مناسب کنترل پنل اعلام حریق یا Fire & Gas Controller نیز بخشی از طراحی کلی سیستم خواهد بود.

مقاومت بالا در برابر هشدارهای کاذب

یکی از نقاط قوت مهم FS24X، توانایی بالای آن در کاهش False Alarm است. محیط‌های صنعتی معمولاً پر از منابعی هستند که می‌توانند برای یک Detector ساده مشکل ایجاد کنند؛ مانند Heaterها، سطوح فلزی بسیار داغ، نورهای قوی، جوشکاری و تجهیزات فرایندی.

FS24X برای تفکیک این منابع از Fire واقعی از مجموعه‌ای از فناوری‌ها استفاده می‌کند که شامل تشخیص چندطیفی مادون‌قرمز، سنسور نور مرئی، تحلیل فرکانسی الکترونیکی، دو پردازنده مستقل و الگوریتم‌های نرم‌افزاری است. دستگاه داده‌های این بخش‌ها را کنار یکدیگر قرار می‌دهد و سپس درباره وجود حریق تصمیم می‌گیرد.

همین روش چندلایه باعث می‌شود احتمال واکنش دستگاه به یک منبع حرارتی ساده کاهش پیدا کند. این مسئله در صنایع نفت و گاز اهمیت زیادی دارد، زیرا یک Alarm اشتباه ممکن است باعث توقف تولید، فعال‌شدن سیستم‌های اضطراری و هزینه‌های عملیاتی قابل‌توجه شود.

دو پردازنده مستقل برای افزایش قابلیت اطمینان

FS24X از دو Microprocessor مستقل استفاده می‌کند. پردازنده اصلی وظیفه نمونه‌برداری سریع دیجیتال و پردازش سیگنال را بر عهده دارد، در حالی که پردازنده دوم اطلاعات سنسورها، ارتباطات، Self-Diagnostics و مدیریت حافظه را کنترل می‌کند.

تقسیم وظایف میان دو پردازنده باعث می‌شود Detection شعله، Diagnostics و Data Logging بتوانند هم‌زمان انجام شوند. در نتیجه، Detector فقط روی تشخیص Fire متمرکز نیست و در کنار آن وضعیت سلامت خود دستگاه و سوابق رخدادها را نیز مدیریت می‌کند.

FirePic؛ ثبت شرایط قبل از حریق

یکی از قابلیت‌های جالب خانواده FSX، سیستم FirePic است. این سیستم اطلاعات مربوط به شرایطی را که درست پیش از Fire Alarm وجود داشته‌اند، در حافظه غیرقابل‌پاک‌شدن با قطع برق ذخیره می‌کند.

این اطلاعات بعداً می‌توانند برای تحلیل Incident مورد استفاده قرار بگیرند. برای مثال، اگر یک Alarm در واحد فرایندی رخ داده باشد، تیم فنی می‌تواند بررسی کند Detector در لحظات قبل از Alarm چه نوع سیگنال‌هایی دریافت کرده است. این موضوع در بررسی Root Cause و تحلیل حوادث واقعی اهمیت زیادی دارد.

ثبت رویدادها و Real-Time Graphing

در کنار FirePic، FS24X از Event Logging نیز پشتیبانی می‌کند. رویدادهایی مانند Alarm، Fault و سایر تغییرات مهم همراه با تاریخ و ساعت در حافظه ذخیره می‌شوند. وجود Real-Time Clock باعث می‌شود بعداً بتوان زمان دقیق رخدادها را با وقایع فرآیندی سایت مقایسه کرد.

قابلیت Real-Time Graphing یا RTG نیز امکان مشاهده گرافیکی سیگنال‌های دریافتی در باندهای مختلف را فراهم می‌کند. این ویژگی هنگام Commissioning، عیب‌یابی یا بررسی منابع احتمالی False Alarm بسیار مفید است، زیرا تکنسین می‌تواند ببیند Detector در هر محدوده طیفی دقیقاً چه چیزی دریافت می‌کند.

سیستم Self-Test اپتیکی و الکترونیکی

FS24X به سیستم Automatic Optical Path and Electronic Self-Test مجهز است. این قابلیت سلامت مسیر اپتیکی و بخش‌های مهم الکترونیکی Detector را بررسی می‌کند و در صورت بروز مشکل می‌تواند Fault ایجاد کند.

وجود Self-Test به این معنی است که تیم نگهداری مجبور نیست برای تشخیص هر ایراد منتظر عملکرد نامناسب Detector بماند. دستگاه بخشی از سلامت خود را به‌صورت خودکار پایش می‌کند و خطاهای مهم را به سیستم مرکزی گزارش می‌دهد.

البته Self-Test جایگزین سرویس دوره‌ای نیست. Optical Window همچنان باید تمیز باقی بماند و مسیر دید Detector باید به‌طور منظم بررسی شود.

خروجی 0–20mA و اتصال به سیستم کنترل

FS24X دارای خروجی آنالوگ 0–20mA Stepped است که می‌تواند به‌صورت Source یا Sink تنظیم شود. این خروجی برای ارتباط با PLC، DCS و Fire & Gas Controller طراحی شده است و سیستم مرکزی می‌تواند بر اساس مقدار جریان، وضعیت Detector را تشخیص دهد.

مقاومت Loop اعلام‌شده برای این خروجی تقریباً بین 50 تا 400 اهم است. وجود این رابط استاندارد صنعتی باعث می‌شود اتصال FS24X به سیستم‌های موجود نسبتاً ساده باشد.

در کنار خروجی آنالوگ، دستگاه از RS-485 نیز استفاده می‌کند و دو پروتکل اصلی آن Modbus و FireBus II هستند. از طریق Modbus می‌توان Status، Alarm، Fault و اطلاعات تشخیصی را به سیستم مرکزی منتقل کرد. در پروژه‌هایی که از کنترل پنل اعلام حریق آدرس‌پذیر استفاده می‌شود، اتصال Detector معمولاً از طریق Interface مناسب انجام می‌شود.

Relayهای داخلی

FS24X علاوه بر ارتباطات آنالوگ و دیجیتال، Relayهای داخلی نیز دارد:

ظرفیت کنتاکت‌ها 1 آمپر در 24VDC اعلام شده است. Fire Alarm Relay نیز می‌تواند بر اساس فلسفه پروژه در حالت Energized یا De-Energized و همچنین Latching یا Non-Latching تنظیم شود.

این انعطاف‌پذیری باعث می‌شود Detector با معماری‌های مختلف Fire & Gas سازگار باشد. البته برای فرمان‌هایی مانند Shutdown یا فعال‌سازی سیستم اطفا، باید منطق کلی Cause & Effect پروژه نیز بررسی شود.

نمایش وضعیت با سه LED

روی FS24X سه چراغ وضعیت وجود دارد که کار اپراتور و تیم نگهداری را ساده‌تر می‌کنند:

وجود این نشانگرها هنگام Inspection و Commissioning بسیار کاربردی است، زیرا تکنسین می‌تواند بدون اتصال تجهیزات جانبی، وضعیت کلی Detector را مشاهده کند.

تغذیه، مصرف برق و Heater داخلی

FS24X با ولتاژ 18 تا 32VDC کار می‌کند و ولتاژ نامی آن 24VDC است. مصرف جریان دستگاه در شرایط عادی حدود 56mA در 24VDC و در حالت Alarm حدود 106mA است. در صورت فعال‌شدن Heater نیز تقریباً 155mA دیگر به مصرف دستگاه اضافه می‌شود.

Heater داخلی در دمای حدود 17- درجه سانتی‌گراد فعال می‌شود و به کاهش اثر یخ و سرمای شدید روی قسمت Optical کمک می‌کند. این ویژگی در پروژه‌های سردسیر و نصب Outdoor اهمیت زیادی دارد.

محدوده دمای کاری

یکی از نقاط قوت FS24X عملکرد در بازه دمایی بسیار وسیع است. محدوده دمای کاری رسمی آن تقریباً 60- تا 85+ درجه سانتی‌گراد و محدوده Storage حدود 55- تا 110+ درجه سانتی‌گراد است.

این مشخصات باعث می‌شوند Detector برای پروژه‌های بسیار سرد، مناطق گرم بیابانی و محیط‌های Outdoor صنعتی قابل استفاده باشد.

بدنه آلومینیومی یا استنلس‌استیل

Honeywell این مدل را با دو نوع Housing اصلی عرضه کرده است:

وزن نسخه آلومینیومی حدود 1.6 کیلوگرم و نسخه استنلس‌استیل تقریباً 3.2 کیلوگرم است. وجود گزینه SS316 برای Offshore Platform، محیط‌های ساحلی و صنایع شیمیایی که خوردگی در آن‌ها اهمیت بیشتری دارد، یک مزیت محسوب می‌شود.

درجه حفاظت دستگاه IP66 / NEMA 4 / Type 4X است و برای بسیاری از نصب‌های Outdoor مناسب خواهد بود. طبق دیتاشیت، مقاومت مناسبی در برابر تداخلات الکترومغناطیسی و رادیویی نیز برای آن در نظر گرفته شده است.

تأییدیه‌های مناطق پرخطر

FS24X برای استفاده در Hazardous Area دارای مجموعه‌ای از Approvalهای صنعتی است که بسته به Part Number می‌توانند شامل FM، ATEX، IECEx، CE، INMETRO و CU-TR باشند.

Classification دقیق منطقه خطر باید از روی Certificate و Nameplate همان Detector بررسی شود. برای نمونه، بعضی نسخه‌ها دارای Classification مربوط به Ex db IIC هستند. بنابراین در پروژه نهایی نباید فقط به نام FS24X اکتفا کرد و Certificate همان Part Number باید با الزامات کارفرما تطبیق داده شود.

استاندارد EN54-10 و FM3260

Honeywell این محصول را با EN54-10 و FM 3260 Performance Approval نیز معرفی کرده است. این استانداردها برای ارزیابی Performance آشکارسازهای شعله اهمیت زیادی دارند و در بسیاری از پروژه‌های EPC، نفت و گاز و صنایع سنگین مورد توجه قرار می‌گیرند.

FS24X همچنین با الزامات SIL 2 مرتبط است و FMEDA برای بررسی جزئیات Safety Integrity در دسترس قرار دارد. البته SIL 2 بودن Detector به این معنی نیست که کل سیستم به‌صورت خودکار SIL 2 خواهد بود. Controller، معماری Loop، Voting، Proof Test Interval و سایر اجزا نیز در سطح نهایی Safety Integrity نقش دارند.

کاربردهای صنعتی Honeywell FS24X

پالایشگاه و تأسیسات تولید نفت از مهم‌ترین کاربردهای این Detector هستند. در چنین محیط‌هایی می‌توان از FS24X برای حفاظت از Pump Area، Loading Facility، Process Area، Tank Farm و Compressor Area استفاده کرد. Detection Range زیاد و مقاومت بالا در برابر False Alarm در محیط‌های باز پالایشگاهی اهمیت ویژه‌ای دارند.

در Offshore Platform نیز وجود رطوبت بالا، نمک و خوردگی شرایط سختی برای تجهیزات ایجاد می‌کند. نسخه Stainless Steel و محدوده دمای کاری گسترده FS24X باعث می‌شوند این مدل برای چنین محیط‌هایی گزینه مناسبی باشد.

تأسیسات LNG و LPG نیز از کاربردهای رسمی این Detector هستند. در این محیط‌ها نشت ماده قابل اشتعال می‌تواند در مدت کوتاهی به Flash Fire یا Jet Fire تبدیل شود؛ بنابراین Detection سریع اهمیت زیادی دارد.

Turbine و Compressor Enclosure نیز به دلیل وجود تجهیزات بسیار داغ محیط چالش‌برانگیزی برای Flame Detector محسوب می‌شوند. فناوری Multi-Spectrum و Electronic Frequency Analysis به FS24X کمک می‌کنند Background Radiation ناشی از تجهیزات داغ را بهتر از Fire واقعی تفکیک کند.

در صنایع شیمیایی، انبار حلال‌ها و بخش‌های نگهداری رنگ نیز تنوع مواد قابل اشتعال اهمیت زیادی دارد. استفاده از WideBand Detection باعث می‌شود Detector برای طیف گسترده‌تری از Fire Scenarioها قابل استفاده باشد.

نصب و جانمایی صحیح FS24X

برای اینکه FS24X بتواند عملکرد واقعی خود را نشان دهد، باید Line of Sight مناسبی نسبت به منطقه خطر داشته باشد. ارتفاع نصب، زاویه Detector، نوع سوخت، فاصله تا نقطه احتمالی حریق، موانع فیزیکی، Sensitivity و دسترسی برای Maintenance همگی باید پیش از نصب بررسی شوند.

در مناطق بزرگ، بهتر است Coverage Detectorها با یکدیگر هم‌پوشانی داشته باشد تا اگر بخشی از میدان دید یک دتکتور توسط تجهیز یا سازه مسدود شد، Detector دیگری بتواند همان ناحیه را پوشش دهد. در پروژه‌های پیچیده، استفاده از Flame Detection Mapping می‌تواند جانمایی دقیق‌تری ایجاد کند.

طراحی یکپارچه Detection، Alarm و Suppression نیز از خدمات مرتبط ایمن سازه وزین محسوب می‌شود و کمک می‌کند انتخاب Detector با معماری کامل سیستم هماهنگ باشد.

تست و نگهداری

Honeywell برای تست این مدل تجهیزات اختصاصی مانند TL-2055 Explosion-Proof IR Test Lamp، TL-1055 IR Test Lamp و FSX Diagnostic Kit معرفی کرده است. Test Lamp امکان انجام Functional Test بدون ایجاد آتش واقعی را فراهم می‌کند.

در کنار تست عملکرد، اطلاعات FirePic، Event Log و RTG می‌توانند به تیم Maintenance کمک کنند دلیل یک Alarm یا Fault را دقیق‌تر بررسی کند. در نتیجه، سرویس FS24X فقط به تمیزکردن Lens محدود نیست و ابزارهای تشخیصی مناسبی نیز برای بررسی رفتار دستگاه در اختیار تکنسین قرار دارند.

تفاوت FS24X با دتکتورهای UV/IR

FS24X از فناوری Multi-Spectrum Triple IR استفاده می‌کند و برای تشخیص Fire به کانال UV وابسته نیست. در مقابل، یک UV/IR Detector یک سنسور فرابنفش و یک سنسور مادون‌قرمز را هم‌زمان بررسی می‌کند.

این تفاوت در بعضی محیط‌ها اهمیت زیادی دارد. برای مثال، در محلی که منابع مصنوعی UV وجود دارند، یک Multi-Spectrum IR Detector می‌تواند مزیت داشته باشد. همچنین اگر دود یا شرایط محیطی باعث تضعیف UV شود، تکیه‌نکردن به کانال فرابنفش می‌تواند مفید باشد. بااین‌حال، هیچ فناوری به‌طور مطلق برای همه پروژه‌ها بهتر نیست و انتخاب باید بر اساس Fire Scenario و Hazard Analysis انجام شود.

تفاوت Honeywell FS24X با FS24X Plus

Honeywell اکنون نسل جدیدتری با نام FS24X Plus نیز ارائه کرده است. این مدل امکانات جدیدتری مانند رابط بصری به‌روزشده، Connectivity گسترده‌تر و قابلیت‌های Datalogging پیشرفته‌تر دارد.

بااین‌حال، FS24X و FS24X Plus دو محصول جداگانه هستند و نباید مشخصات نسل Plus را به FS24X استاندارد نسبت داد. برای بررسی اطلاعات رسمی مدل استاندارد می‌توان به صفحه رسمی Honeywell FS24X Flame Detector مراجعه کرد.

جدول مشخصات فنی Honeywell FS24X

چرا FS24X برای پروژه‌های صنعتی گزینه مناسبی است؟

نقطه قوت اصلی FS24X این است که چند قابلیت مهم را به‌صورت هم‌زمان در اختیار کاربر قرار می‌دهد. برد بیش از 60 متر امکان پوشش Area وسیع را ایجاد می‌کند و فناوری Triple IR همراه با کانال Visible به کاهش False Alarm کمک می‌کند. از سوی دیگر، FirePic، Event Logging، Real-Time Graphing، Modbus و Self-Test باعث می‌شوند دستگاه فقط یک Sensor برای صدور Alarm نباشد و بتواند اطلاعات مفیدی برای بهره‌برداری و نگهداری نیز فراهم کند.

به همین دلیل FS24X به‌ویژه در پروژه‌هایی ارزشمند است که علاوه بر Detection سریع، قابلیت اطمینان، ثبت اطلاعات و امکان عیب‌یابی نیز اهمیت زیادی دارند.

جمع‌بندی

دتکتور شعله Honeywell FS24X یک آشکارساز صنعتی پیشرفته با فناوری Multi-Spectrum Triple IR و ساختار IR/IR/IR/Visible است. این مدل با استفاده از فناوری WideBand IR و تحلیل الکترونیکی فرکانس، چند محدوده مادون‌قرمز را هم‌زمان بررسی می‌کند تا حریق واقعی را سریع تشخیص دهد و در برابر بسیاری از منابع ایجادکننده هشدار کاذب مقاومت مناسبی داشته باشد.

Detection Range بیش از 60 متر برای آتش مرجع n-Heptane، میدان دید 90 درجه، چهار سطح حساسیت، دو پردازنده مستقل، FirePic، Event Log، خروجی 0–20mA، Modbus، Relayهای داخلی، دمای کاری از 60- تا 85+ درجه سانتی‌گراد و امکان انتخاب Housing آلومینیومی یا استنلس‌استیل از مهم‌ترین مشخصات این محصول هستند.

مجموع این ویژگی‌ها باعث شده FS24X برای کاربردهایی مانند پالایشگاه، صنایع نفت و گاز، LNG/LPG، Offshore Platform، نیروگاه، Turbine و Compressor Enclosure و صنایع شیمیایی گزینه‌ای قدرتمند برای تشخیص شعله باشد.
