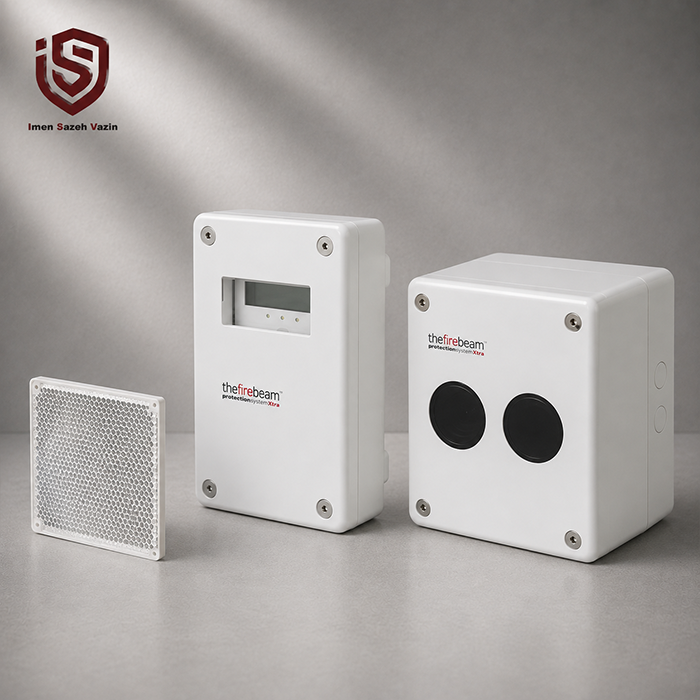

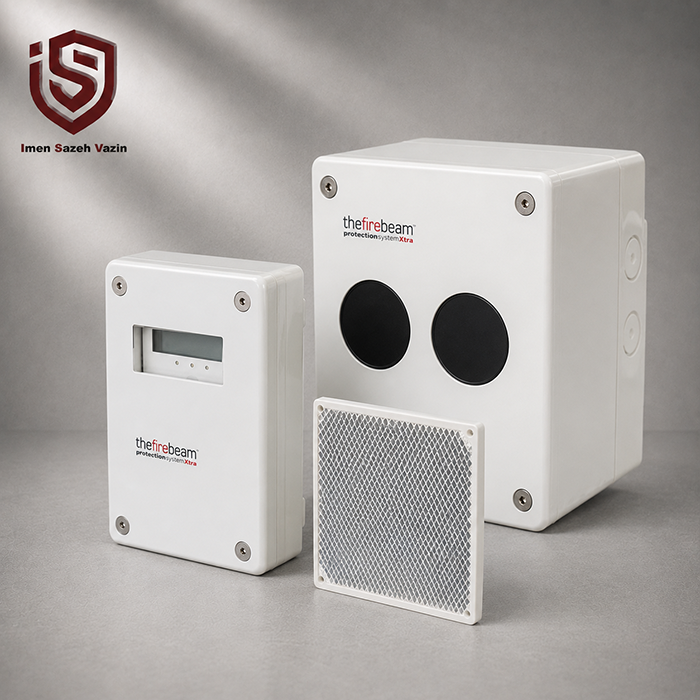

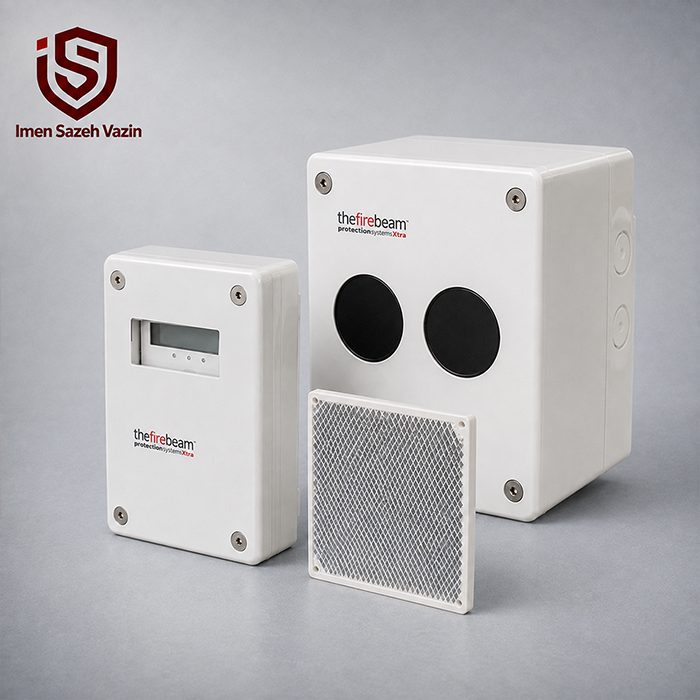

دتکتور بیم Fire Beam XTRA

دتکتور Fire Beam XTRA یک بیم دتکتور دودی نوری متعارف و حرفه‌ای برای تشخیص حریق در فضاهای وسیع، سالن‌های مرتفع و محیط‌هایی است که استفاده از تعداد زیادی دتکتور نقطه‌ای در آن‌ها دشوار یا غیراقتصادی است. این محصول با ارسال پرتو نوری به سمت رفلکتور و بررسی میزان نور بازگشتی، حضور دود در مسیر پرتو را تشخیص می‌دهد.

Fire Beam XTRA در حالت استاندارد می‌تواند مسیرهایی تا 70 متر را پوشش دهد. با اضافه کردن کیت‌های افزایش برد، محدوده تشخیص به 140 و سپس 160 متر می‌رسد. وجود قابلیت Auto-Align، جبران آلودگی پرتو، تنظیم دقیق حساسیت و کنترلر سیمی در دسترس کاربر، این محصول را به راهکاری مناسب برای پروژه‌های حرفه‌ای اعلام حریق تبدیل کرده است.

برای آشنایی بیشتر با ساختار و اجرای این تجهیزات می‌توانید صفحه سیستم اعلام حریق ایمن سازه وزین را مطالعه کنید. همچنین برای بررسی سایر تجهیزات حوزه اعلام حریق می‌توانید به فروشگاه تخصصی ISV Kala مراجعه کنید.

دتکتور Fire Beam XTRA چیست؟

Fire Beam XTRA یک Optical Beam Smoke Detector یا دتکتور دودی بیم نوری است. این نوع دتکتور به‌جای کنترل یک نقطه محدود، یک مسیر نوری نسبتاً طولانی را بین هد دتکتور و رفلکتور پایش می‌کند.

هد دستگاه پرتو نوری با طول موج 870 نانومتر را به سمت رفلکتور ارسال می‌کند. رفلکتور پرتو را به سمت هد بازمی‌گرداند. زمانی که دود وارد این مسیر شود، میزان نور دریافتی کاهش پیدا می‌کند. دستگاه این تغییر را اندازه‌گیری می‌کند و در صورت عبور مقدار کاهش نور از سطح حساسیت تعیین‌شده، وضعیت حریق را اعلام می‌کند.

این روش تشخیص برای فضاهایی با سقف مرتفع و وسعت زیاد کاربرد بالایی دارد.

Fire Beam XTRA متعارف است یا آدرس‌پذیر؟

Fire Beam XTRA در گروه دتکتورهای بیم متعارف قرار می‌گیرد. این محصول از کنترلر سیمی Low-Level Controller استفاده می‌کند و وضعیت حریق و خطا را از طریق رله‌های خروجی به سیستم اعلام حریق منتقل می‌کند.

بنابراین اگر در سایت محصولات را بر اساس نوع سیستم تقسیم‌بندی می‌کنید، بهترین مسیر دسته‌بندی آن به شکل زیر است:

اعلام حریق ← دتکتور ← دتکتور بیم ← دتکتور بیم متعارف

محدوده پوشش Fire Beam XTRA

یکی از مهم‌ترین مزایای دتکتور Fire Beam XTRA امکان حفاظت از مسیرهای طولانی است.

حالت استاندارد

Fire Beam XTRA به‌صورت استاندارد فاصله تا 70 متر را پوشش می‌دهد.

کیت Mid Range

برای فاصله 70 تا 140 متر می‌توان از Mid Range Kit استفاده کرد.

کیت Long Range

برای مسیرهای 140 تا 160 متر، سازنده Long Range Kit را در نظر گرفته است.

در نتیجه، طراح سیستم می‌تواند متناسب با ابعاد ساختمان و فاصله بین هد و رفلکتور، پیکربندی مناسب را انتخاب کند.

کنترلر سیمی Fire Beam XTRA

یکی از تفاوت‌های مهم Fire Beam XTRA با مدل BLUE، استفاده از کنترلر سیمی جداگانه است.

کنترلر Fire Beam XTRA در ارتفاع قابل دسترس نصب می‌شود. در نتیجه تکنسین می‌تواند بسیاری از تنظیمات و وضعیت‌های دستگاه را بدون دسترسی مستقیم به هد نصب‌شده در ارتفاع زیاد بررسی کند.

این قابلیت در سالن‌های مرتفع، سوله‌ها و انبارها اهمیت زیادی دارد؛ زیرا مراجعه مکرر به ارتفاع برای تنظیم یا بررسی دتکتور هزینه و زمان نگهداری را افزایش می‌دهد.

کنترلر وضعیت‌های FIRE، FAULT و NORMAL را نمایش می‌دهد و امکان انجام تست و ریست دستگاه را نیز فراهم می‌کند.

قابلیت Auto-Align در Fire Beam XTRA

هم‌راستایی صحیح هد و رفلکتور نقش مهمی در عملکرد بیم دتکتور دارد. تغییرات جزئی ساختمان، لرزش یا جابه‌جایی سازه می‌توانند در طول زمان مسیر پرتو را تغییر دهند.

Fire Beam XTRA از قابلیت Auto-Align استفاده می‌کند تا تغییرات جزئی هم‌راستایی را در حین کار اصلاح کند.

اگر میزان Obscuration برای مدت زمان تعیین‌شده به زیر 90 درصد برسد، سیستم فرآیند تنظیم خودکار را انجام می‌دهد. این فرآیند در شرایط عادی عملکرد دستگاه انجام می‌شود و سیستم را از حالت حفاظت خارج نمی‌کند.

جبران آلودگی پرتو

گردوغبار و آلودگی تدریجی می‌توانند روی هد دتکتور یا رفلکتور جمع شوند و میزان نور بازگشتی را کاهش دهند.

Fire Beam XTRA از Beam Contamination Compensation برای مدیریت این تغییرات استفاده می‌کند.

دستگاه وضعیت آلودگی مسیر را در دوره‌های چهار ساعته پایش می‌کند. اطلاعات مربوط به میزان جبران نیز از طریق کنترلر قابل بررسی است.

این قابلیت به حفظ عملکرد پایدار دستگاه در طول زمان کمک می‌کند و فرآیند نگهداری سیستم را ساده‌تر می‌سازد.

تنظیم حساسیت دتکتور Fire Beam XTRA

سطح حساسیت Fire Beam XTRA از 25 درصد تا 50 درصد قابل تنظیم است.

کاربر می‌تواند حساسیت را با گام‌های یک درصدی تغییر دهد. مقدار پیش‌فرض کارخانه 35 درصد است.

این قابلیت اهمیت زیادی دارد، زیرا شرایط محیطی پروژه‌ها با یکدیگر تفاوت دارند. یک انبار صنعتی، سالن تولید و فضای تجاری لزوماً به تنظیم حساسیت یکسان نیاز ندارند.

طراح سیستم باید میزان حساسیت را با توجه به شرایط پروژه، ارتفاع نصب و الزامات طراحی انتخاب کند.

تنظیم زمان اعلام حریق

Fire Beam XTRA امکان تنظیم تأخیر زمانی برای ورود به وضعیت Alarm را نیز فراهم می‌کند.

زمان اعلام حریق از 2 تا 30 ثانیه قابل تنظیم است و کاربر می‌تواند مقدار آن را با گام‌های یک ثانیه‌ای تغییر دهد.

مقدار پیش‌فرض دستگاه 10 ثانیه است.

این قابلیت کمک می‌کند سیستم در برابر تغییرات بسیار کوتاه‌مدت مسیر پرتو واکنش غیرضروری نشان ندهد.

نحوه اعلام وضعیت حریق

زمانی که میزان نور دریافتی به زیر سطح حساسیت تنظیم‌شده برسد، Fire Beam XTRA وارد وضعیت FIRE می‌شود.

در این وضعیت:

• کنترلر وضعیت FIRE را نشان می‌دهد
• LED قرمز کنترلر چشمک می‌زند
• LED قرمز هد فعال می‌شود
• رله Alarm تغییر وضعیت می‌دهد

رله اعلام حریق دارای کنتاکت Change Over با ظرفیت 2 آمپر در 30 ولت DC است.

قابلیت تست و ریست

Fire Beam XTRA امکان انجام Beam Test از طریق کنترلر را فراهم می‌کند.

کاربر همچنین می‌تواند بین حالت Alarm Latching و Auto Reset انتخاب کند. تنظیم پیش‌فرض دستگاه Auto Reset است.

در حالت Latching، تکنسین می‌تواند دستگاه را از طریق کنترلر ریست کند. قطع تغذیه برای بیش از پنج ثانیه نیز یکی از روش‌های ریست اعلام‌شده برای دستگاه است.

تشخیص و اعلام خطا

سیستم تشخیص خطای Fire Beam XTRA چند وضعیت مختلف را پایش می‌کند.

مواردی مانند کاهش شدید نور دریافتی، قطع تغذیه، کاهش ولتاژ به کمتر از 9 ولت DC، وضعیت Commissioning، Pre-Alignment، Auto-Alignment و خاموش شدن Beam هنگام تعمیر و نگهداری می‌توانند وضعیت Fault ایجاد کنند.

زمان ورود به وضعیت Fault بین 2 تا 60 ثانیه قابل تنظیم است. مقدار پیش‌فرض این زمان 10 ثانیه است.

در حالت Fault:

• کنترلر وضعیت FAULT را نمایش می‌دهد
• LED زرد کنترلر فعال می‌شود
• LED زرد هد چشمک می‌زند
• رله Fault تغییر وضعیت می‌دهد

کنتاکت رله Fault نیز ظرفیت 2 آمپر در 30 ولت DC دارد.

مشخصات الکتریکی Fire Beam XTRA

ولتاژ تغذیه Fire Beam XTRA بین 10.2 تا 30 ولت DC است.

جریان مصرفی دستگاه در حالت‌های عملیاتی برابر با 3.5 میلی‌آمپر اعلام شده است.

در حالت Fast Commissioning جریان دستگاه به 17 میلی‌آمپر می‌رسد.

مصرف جریان پایین، یکی از ویژگی‌های کاربردی این محصول برای طراحی مدارهای اعلام حریق محسوب می‌شود.

درجه حفاظت IP65

Fire Beam XTRA در صورت نصب و ترمینیشن صحیح دارای درجه حفاظت IP65 است.

این سطح حفاظت به دستگاه امکان می‌دهد در محیط‌هایی با گردوغبار و شرایط محیطی نسبتاً سخت مورد استفاده قرار گیرد.

محدوده دمای کاری دستگاه نیز از 10- تا 55+ درجه سانتی‌گراد است.

Fire Beam XTRA می‌تواند در محدوده رطوبت نسبی 10 تا 95 درصد کار کند، مشروط بر اینکه در محیط میعان ایجاد نشود.

مشخصات اپتیکی Fire Beam XTRA

طول موج نوری دتکتور 870 نانومتر است.

حداکثر دامنه تنظیم زاویه‌ای هد ±5 درجه اعلام شده است.

در حالت ثابت و بدون Auto-Align، حداکثر Misalignment برای Beam Head برابر ±0.75 درجه و برای رفلکتور برابر ±2 درجه است.

این مشخصات نشان می‌دهد نصب دقیق هد و رفلکتور همچنان یکی از مراحل مهم راه‌اندازی سیستم محسوب می‌شود.

ابعاد Fire Beam XTRA

Beam Head دارای ابعاد زیر است:

ارتفاع: 180 میلی‌متر
عرض: 155 میلی‌متر
عمق: 137 میلی‌متر
وزن: 1.1 کیلوگرم

کنترلر نیز دارای مشخصات زیر است:

ارتفاع: 185 میلی‌متر
عرض: 120 میلی‌متر
عمق: 62 میلی‌متر
وزن: 0.55 کیلوگرم

مشخصات کیت‌های افزایش برد

Mid Range Kit

ابعاد: 293 × 293 × 5 میلی‌متر
وزن: 0.8 کیلوگرم
محدوده عملکرد: 70 تا 140 متر

Long Range Kit

ابعاد: 394 × 394 × 5 میلی‌متر
وزن: 1.8 کیلوگرم
محدوده عملکرد: 140 تا 160 متر

همچنین Unistrut Adapter برای نصب Beam Head روی سازه‌های Unistrut در دسترس است.

کاربردهای Fire Beam XTRA

Fire Beam XTRA برای فضاهایی طراحی شده است که سطح یا ارتفاع زیادی دارند و دتکتورهای نقطه‌ای نمی‌توانند به‌تنهایی راهکار مناسبی ارائه دهند.

این محصول می‌تواند در پروژه‌هایی مانند موارد زیر استفاده شود:

• سوله‌های صنعتی
• سالن‌های تولید
• انبارهای بزرگ و مرتفع
• سالن‌های ورزشی
• مراکز نمایشگاهی
• فرودگاه‌ها و ترمینال‌ها
• مراکز خرید بزرگ
• آشیانه‌های هواپیما
• ساختمان‌های دارای سقف بلند

در چنین پروژه‌هایی انتخاب فاصله، ارتفاع نصب و محل قرارگیری رفلکتور اهمیت زیادی دارد. برای بررسی طراحی چنین سیستم‌هایی می‌توانید از خدمات طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین استفاده کنید.

تفاوت Fire Beam XTRA و Fire Beam BLUE

هر دو مدل برای تشخیص دود در فضاهای وسیع طراحی شده‌اند، اما روش کنترل آن‌ها متفاوت است.

Fire Beam XTRA از کنترلر سیمی Low-Level Controller استفاده می‌کند. تکنسین می‌تواند این کنترلر را در ارتفاع مناسب نصب کند و تنظیمات سیستم را از سطح قابل دسترس انجام دهد.

مدل Fire Beam BLUE از ارتباط بی‌سیم و اپلیکیشن برای کنترل و تنظیم دستگاه استفاده می‌کند.

بنابراین در پروژه‌هایی که کنترلر سیمی مستقل و دائماً در دسترس مورد نیاز است، Fire Beam XTRA می‌تواند انتخاب مناسب‌تری باشد.

مزایای استفاده از Fire Beam XTRA

برد بالا یکی از مهم‌ترین مزایای این محصول است. یک دستگاه استاندارد می‌تواند تا 70 متر را پوشش دهد و کیت‌های افزایشی این برد را تا 160 متر توسعه می‌دهند.

Auto-Align نیز نیاز به تنظیم دستی مکرر هد را کاهش می‌دهد.

قابلیت جبران آلودگی، کنترلر سیمی، تنظیم دقیق حساسیت و تنظیم زمان Alarm و Fault نیز مدیریت و نگهداری سیستم را ساده‌تر می‌کنند.

برای مشاهده دیگر تجهیزات مرتبط با تشخیص حریق و مقایسه محصولات این حوزه می‌توانید بخش تجهیزات اعلام حریق ISV Kala را نیز بررسی کنید.

خرید دتکتور Fire Beam XTRA

انتخاب یک Beam Detector باید بر اساس ابعاد سالن، فاصله مورد حفاظت، ارتفاع نصب، وضعیت سازه و شرایط محیطی انجام شود.

در فاصله‌های کمتر از 70 متر، نسخه استاندارد Fire Beam XTRA پاسخگوی طراحی است. برای مسیرهای طولانی‌تر باید کیت مناسب نیز در محاسبات و سفارش محصول در نظر گرفته شود.

برای دریافت مشاوره تخصصی، انتخاب تجهیزات جانبی، استعلام قیمت و خرید Fire Beam XTRA می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید.

جمع‌بندی

دتکتور Fire Beam XTRA یک دتکتور بیم دودی نوری متعارف با کنترلر سیمی است که برای حفاظت از فضاهای بزرگ و مرتفع طراحی شده است.

این محصول در حالت استاندارد تا 70 متر را پوشش می‌دهد. با Mid Range Kit می‌توان محدوده را تا 140 متر و با Long Range Kit تا 160 متر افزایش داد.

Auto-Align، جبران آلودگی، حساسیت قابل تنظیم بین 25 تا 50 درصد، IP65، مصرف جریان پایین و امکان کنترل دستگاه از سطح قابل دسترس از مهم‌ترین قابلیت‌های Fire Beam XTRA هستند.

اگر پروژه شما شامل سوله، انبار، سالن صنعتی یا فضای دارای سقف بلند است، Fire Beam XTRA می‌تواند یکی از گزینه‌های قابل بررسی برای سیستم اعلام حریق باشد.
