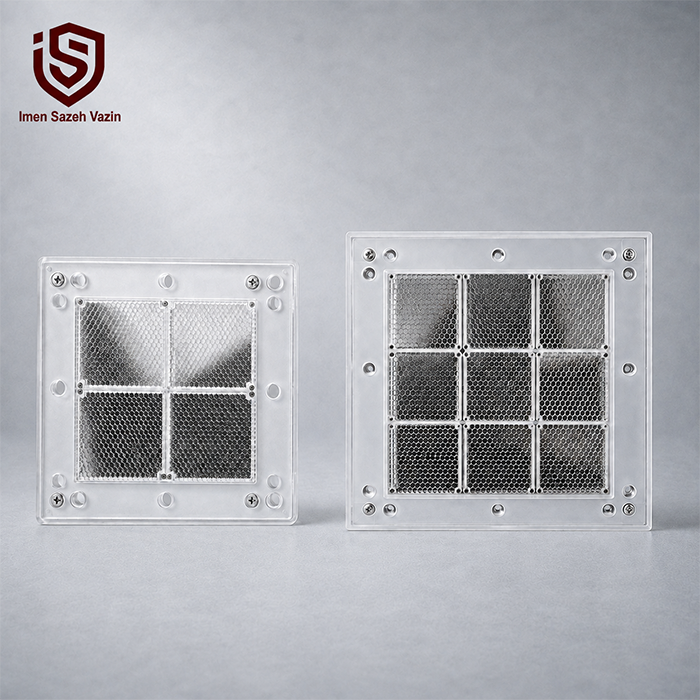

کیت افزایش برد Fire Beam Distance Kit مدل 70KIT140 و 140KIT160

کیت افزایش برد Fire Beam یک راهکار تخصصی برای افزایش فاصله عملکرد بیم دتکتور Fire Beam XTRA در پروژه‌هایی است که فاصله میان هد دتکتور و رفلکتور از محدوده استاندارد بیشتر می‌شود. Fire Beam XTRA در حالت استاندارد فاصله‌ای تا 70 متر را پوشش می‌دهد، اما با استفاده از Distance Kit مناسب می‌توان محدوده حفاظت را تا 160 متر افزایش داد.

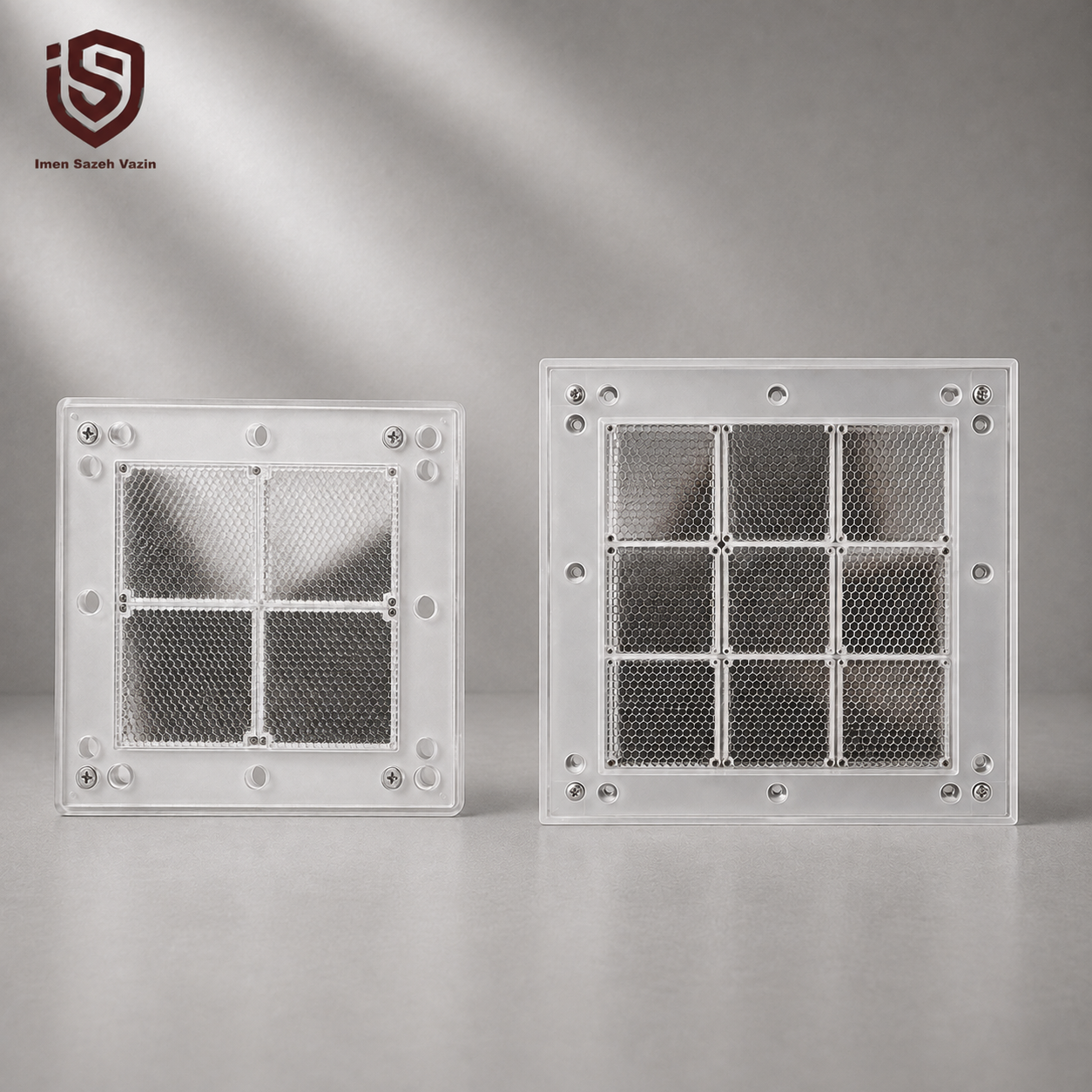

شرکت Fire Beam دو کیت اصلی برای افزایش برد ارائه کرده است. مدل 70KIT140 برای فاصله 70 تا 140 متر و مدل 140KIT160 برای مسیرهای 140 تا 160 متر طراحی شده است. هر دو کیت از صفحه آکریلیک شفاف و مجموعه‌ای از رفلکتورها استفاده می‌کنند تا مقدار نور بازگشتی مورد نیاز برای عملکرد بیم دتکتور در فاصله‌های طولانی‌تر فراهم شود.

در پروژه‌هایی که از بیم دتکتور برای حفاظت سوله، انبار، سالن صنعتی یا فضای بزرگ استفاده می‌شود، انتخاب صحیح برد و جانمایی تجهیزات اهمیت زیادی دارد. برای آشنایی بیشتر با این فرایند می‌توانید صفحه طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین را مشاهده کنید. این صفحه به خدمات طراحی و اجرای سیستم‌های اعلام حریق اختصاص دارد. همچنین برای بررسی سایر تجهیزات اعلام حریق و دسته محصولات مرتبط با دتکتورهای بیم می‌توانید از فروشگاه ISV Kala استفاده کنید.

کیت افزایش برد Fire Beam چیست؟

بیم دتکتور برای تشخیص دود، پرتو نوری را از هد به سمت رفلکتور ارسال می‌کند. رفلکتور این پرتو را به سمت هد بازمی‌گرداند و دستگاه با بررسی میزان نور دریافتی، وجود دود در مسیر را تشخیص می‌دهد.

با افزایش فاصله هد و رفلکتور، میزان انرژی نوری بازگشتی کاهش پیدا می‌کند. در چنین شرایطی باید سطح بازتاب مؤثر افزایش پیدا کند. Distance Kitهای Fire Beam با اضافه کردن چند رفلکتور روی یک صفحه مشخص، سطح بازتاب را افزایش می‌دهند و امکان استفاده از Fire Beam XTRA در فاصله‌های طولانی‌تر را فراهم می‌کنند.

این طراحی بدون نیاز به تغییر ماهیت اصلی سیستم، برد بیم دتکتور را از حداکثر 70 متر استاندارد به حداکثر 160 متر افزایش می‌دهد.

کیت Fire Beam مدل 70KIT140

مدل 70KIT140 برای پروژه‌هایی طراحی شده است که فاصله هد بیم دتکتور تا محل نصب رفلکتور بین 70 تا 140 متر باشد.

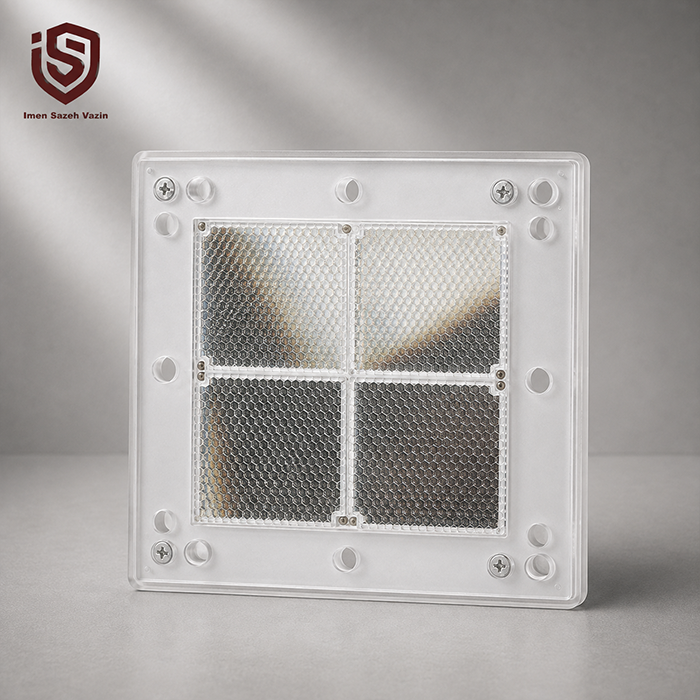

این کیت شامل یک صفحه آکریلیک شفاف است که سه رفلکتور اضافی روی آن نصب شده‌اند. کاربر باید رفلکتور تکی موجود در پکیج استاندارد Fire Beam را نیز در فضای خالی صفحه قرار دهد و با پیچ‌های ارائه‌شده آن را ثابت کند.

در نتیجه، مجموعه نهایی برای این محدوده از چهار رفلکتور استفاده می‌کند؛ سه رفلکتور موجود روی Distance Kit و یک رفلکتور استاندارد Fire Beam.

محدوده عملکرد 70KIT140

این مدل برای فاصله:

70 تا 140 متر

در نظر گرفته شده است.

بنابراین زمانی که طول مسیر پروژه از ظرفیت استاندارد 70 متری Fire Beam XTRA بیشتر باشد اما از 140 متر تجاوز نکند، 70KIT140 گزینه مناسب این خانواده است.

کیت Fire Beam مدل 140KIT160

برای فاصله‌های طولانی‌تر، Fire Beam مدل 140KIT160 را ارائه کرده است.

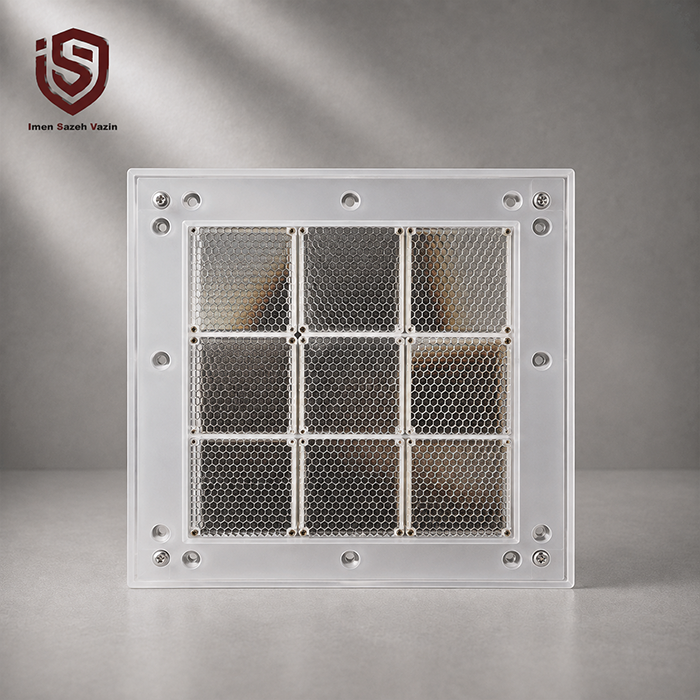

این کیت برای فاصله 140 تا 160 متر طراحی شده و صفحه آکریلیک آن هشت رفلکتور اضافی دارد. مانند مدل قبلی، رفلکتور تکی همراه Fire Beam نیز باید در محل خالی صفحه نصب شود.

پس از تکمیل مجموعه، سیستم از نه رفلکتور برای ایجاد سطح بازتاب مورد نیاز استفاده می‌کند.

محدوده عملکرد 140KIT160

این مدل برای فاصله:

140 تا 160 متر

طراحی شده است.

این قابلیت باعث می‌شود بتوان از بیم دتکتور Fire Beam XTRA در سالن‌ها و فضاهایی با طول بسیار زیاد نیز استفاده کرد.

تفاوت 70KIT140 و 140KIT160

انتخاب بین دو Distance Kit به فاصله واقعی هد و رفلکتور بستگی دارد.

70KIT140 محدوده 70 تا 140 متر را پوشش می‌دهد و سه رفلکتور اضافی روی صفحه دارد.

140KIT160 برای فاصله 140 تا 160 متر طراحی شده و شامل هشت رفلکتور اضافی است.

هر دو مدل از رفلکتور تکی موجود در پکیج استاندارد Fire Beam نیز استفاده می‌کنند.

بنابراین انتخاب کیت بزرگ‌تر برای مسیری که به آن نیاز ندارد، مزیت خاصی ایجاد نمی‌کند. ابتدا باید فاصله واقعی پروژه اندازه‌گیری شود و سپس Distance Kit مناسب انتخاب شود.

طراحی صفحه آکریلیک شفاف

Fire Beam رفلکتورها را روی یک صفحه آکریلیک شفاف نصب کرده است.

این ساختار علاوه بر نگه‌داشتن رفلکتورها در آرایش مناسب، نصب مجموعه را ساده‌تر می‌کند. نصاب به‌جای نصب جداگانه چندین رفلکتور، مجموعه Distance Kit را در محل مناسب ثابت می‌کند و رفلکتور استاندارد را نیز به بخش خالی صفحه اضافه می‌کند.

چیدمان منظم رفلکتورها اهمیت زیادی دارد، زیرا هد بیم دتکتور باید مجموعه بازتابی را به‌صورت مناسب در مسیر پرتو مشاهده کند.

سازگاری با سیستم Unistrut

یکی از ویژگی‌های کاربردی Fire Beam Distance Kit، آماده بودن صفحه برای سیستم نصب Unistrut است.

طبق اطلاعات سازنده، صفحات Distance Kit از قبل سوراخ‌کاری شده‌اند تا با سیستم پرکاربرد Unistrut سازگار باشند. این ویژگی می‌تواند اجرای مکانیکی مجموعه را در پروژه‌های صنعتی ساده‌تر کند.

در بسیاری از پروژه‌های صنعتی، سازه‌های Unistrut برای نصب کابل، تجهیزات الکتریکی و اجزای سیستم اعلام حریق استفاده می‌شوند. وجود سوراخ‌های آماده، نیاز به تغییر یا سوراخ‌کاری غیرضروری صفحه را کاهش می‌دهد.

Unistrut Adaptor Plate چه کاربردی دارد؟

در بعضی پروژه‌ها، محل مورد نظر برای نصب Beam Head امکان پیچ‌کردن مستقیم هد روی سازه را فراهم نمی‌کند.

Fire Beam برای چنین شرایطی استفاده از Unistrut Adaptor Plate را پیشنهاد می‌کند. این صفحه امکان نصب Beam Head روی سیستم Unistrut را فراهم می‌کند.

بنابراین هنگام طراحی مسیر بیم دتکتور بهتر است فقط فاصله میان هد و رفلکتور بررسی نشود. روش نصب مکانیکی هر دو سمت مسیر نیز باید از ابتدا مشخص شود.

چه زمانی به Distance Kit نیاز داریم؟

اگر فاصله مورد حفاظت تا 70 متر باشد، Fire Beam XTRA به‌صورت استاندارد می‌تواند این محدوده را پوشش دهد و نیازی به Distance Kit برای افزایش برد نیست.

زمانی که فاصله از 70 متر عبور کند، باید یکی از دو کیت افزایش برد را در نظر گرفت.

برای مسیر 70 تا 140 متر از 70KIT140 استفاده می‌شود.

برای مسیر 140 تا 160 متر، مدل 140KIT160 مورد نیاز است.

این تقسیم‌بندی انتخاب محصول را ساده می‌کند و از استفاده نادرست تجهیزات جلوگیری می‌کند.

کاربرد کیت افزایش برد Fire Beam

Distance Kit به‌خصوص در فضاهایی کاربرد دارد که طول زیاد سالن باعث می‌شود فاصله هد و رفلکتور از 70 متر بیشتر شود.

نمونه این محیط‌ها عبارت‌اند از:

• سوله‌های صنعتی بسیار بزرگ
• انبارهای طولانی
• سالن‌های تولید
• مراکز لجستیکی
• آشیانه‌های هواپیما
• سالن‌های نمایشگاهی
• مراکز ورزشی بزرگ
• ساختمان‌های وسیع با سقف بلند

در چنین پروژه‌هایی، امکان افزایش برد تا 160 متر می‌تواند انعطاف بیشتری در طراحی مسیر بیم دتکتور ایجاد کند.

برای بررسی جانمایی بیم دتکتور و تجهیزات جانبی آن می‌توانید از خدمات طراحی سیستم اعلام حریق ایمن سازه وزین استفاده کنید.

اهمیت انتخاب صحیح کیت افزایش برد

استفاده از Beam Detector تنها به نصب هد و رفلکتور محدود نمی‌شود. فاصله، زاویه نصب، موانع احتمالی در مسیر، ارتفاع سقف و شرایط سازه همگی روی عملکرد سیستم تأثیر دارند.

Distance Kit باید بر اساس فاصله واقعی انتخاب شود. اگر فاصله در محدوده استاندارد دستگاه قرار دارد، استفاده از کیت افزایش برد ضرورتی ندارد. در مقابل، برای مسیرهای بیش از 70 متر باید سطح بازتاب مناسب مطابق محدوده تعیین‌شده توسط سازنده فراهم شود.

در پروژه‌های حرفه‌ای، اندازه‌گیری صحیح مسیر قبل از سفارش تجهیزات می‌تواند از خرید کیت نامناسب و هزینه‌های اضافی جلوگیری کند.

مزایای Fire Beam Distance Kit

یکی از مهم‌ترین مزایای این محصول، افزایش برد Fire Beam XTRA بدون نیاز به تغییر دتکتور اصلی است.

کاربر با اضافه کردن مجموعه رفلکتور مناسب می‌تواند برد سیستم را از 70 متر تا حداکثر 160 متر افزایش دهد.

صفحه آکریلیک آماده نیز نصب چند رفلکتور را منظم‌تر می‌کند. سوراخ‌کاری از پیش انجام‌شده برای Unistrut، اجرای مکانیکی را در بسیاری از پروژه‌های صنعتی ساده‌تر می‌سازد.

وجود دو مدل جداگانه نیز باعث می‌شود طراح بر اساس فاصله واقعی پروژه، سطح بازتاب متناسب را انتخاب کند.

خرید کیت افزایش برد Fire Beam

قبل از سفارش Fire Beam Distance Kit ابتدا باید فاصله دقیق میان Beam Head و محل نصب رفلکتور مشخص شود.

برای فاصله‌های 70 تا 140 متر باید مدل 70KIT140 انتخاب شود.

برای فاصله‌های 140 تا 160 متر مدل 140KIT160 مناسب است.

همچنین باید مشخص شود که آیا سازه نصب با سیستم Unistrut اجرا می‌شود و آیا پروژه به Unistrut Adaptor Plate نیاز دارد یا خیر.

برای انتخاب مدل مناسب، استعلام قیمت و تأمین تجهیزات Fire Beam می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید. برای مشاهده سایر تجهیزات حوزه اعلام حریق نیز بخش محصولات ISV Kala در دسترس است.

جمع‌بندی

کیت افزایش برد Fire Beam Distance Kit برای توسعه محدوده عملکرد Fire Beam XTRA در مسیرهای بیش از 70 متر طراحی شده است.

مدل 70KIT140 با سه رفلکتور اضافی، فاصله 70 تا 140 متر را پوشش می‌دهد. مدل 140KIT160 نیز با هشت رفلکتور اضافی برای مسیرهای 140 تا 160 متر طراحی شده است. در هر دو حالت، رفلکتور تکی همراه Fire Beam نیز به صفحه اضافه می‌شود.

صفحه آکریلیک شفاف، سوراخ‌های آماده برای Unistrut و امکان استفاده از Unistrut Adaptor Plate، نصب این مجموعه را برای پروژه‌های صنعتی کاربردی‌تر می‌کند.

اگر در پروژه خود از Fire Beam XTRA استفاده می‌کنید و طول مسیر بیشتر از 70 متر است، انتخاب Distance Kit مناسب یکی از بخش‌های مهم طراحی سیستم خواهد بود.
