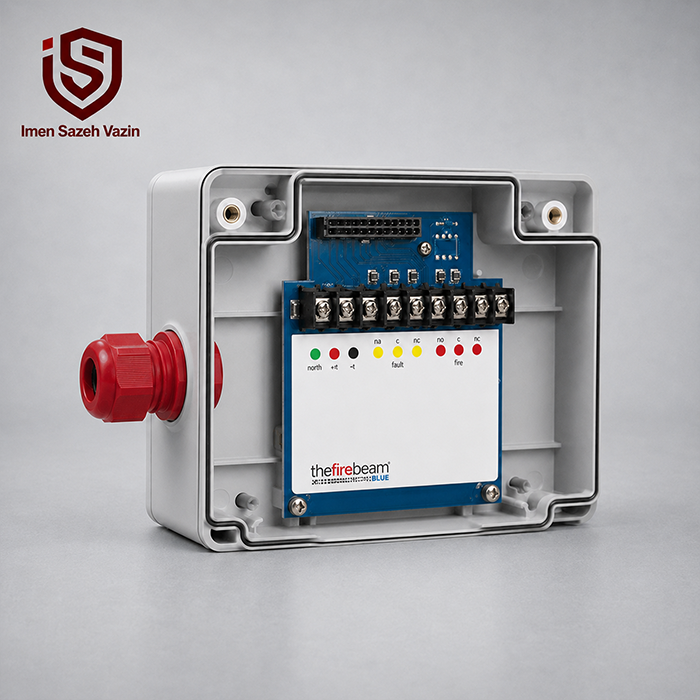

دتکتور بیم متعارفی Fire Beam BLUE

دتکتور بیم متعارفی Fire Beam BLUE یک دتکتور دود نوری خطی برای حفاظت از سالن‌ها، سوله‌ها، انبارها و فضاهای وسیع است. این دستگاه در حالت استاندارد فاصله 7 تا 70 متر را پوشش می‌دهد و با کیت‌های افزایش برد، محدوده آن تا 160 متر می‌رسد. تنظیم حساسیت، Auto-Align، جبران آلودگی، کنترل از طریق اپلیکیشن و درجه حفاظت IP65 از قابلیت‌های مهم این محصول هستند.

تضمین کیفیت

مشاوره رایگان

تیم تخصصی

دارای گارانتی

دتکتور بیم متعارفی Fire Beam BLUE

دتکتور بیم Fire Beam BLUE یک دتکتور دودی نوری خطی متعارف برای تشخیص دود در فضاهای وسیع و دارای سقف بلند است. این محصول با استفاده از پرتو نوری مادون قرمز و رفلکتور، تغییر میزان نور بازتابی ناشی از حضور دود را بررسی می‌کند و در صورت رسیدن مقدار انسداد به سطح حساسیت تعریف‌شده، فرمان حریق صادر می‌کند.

شرکت سازنده، Fire Beam BLUE را به‌طور مشخص یک Conventional Beam Detector یا دتکتور بیم متعارف معرفی کرده است. مدل استاندارد این محصول می‌تواند فاصله 7 تا 70 متر را پوشش دهد و با استفاده از کیت‌های افزایش برد، محدوده حفاظت تا 160 متر افزایش پیدا می‌کند.

این ویژگی Fire Beam BLUE را برای سالن‌های صنعتی، انبارها، سوله‌ها، مراکز تجاری بزرگ و سایر فضاهایی که نصب تعداد زیادی دتکتور نقطه‌ای در آن‌ها مناسب نیست، به گزینه‌ای کاربردی تبدیل می‌کند.

برای آشنایی بیشتر با اصول طراحی و اجرای این تجهیزات می‌توانید صفحه طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین را مطالعه کنید. ایمن سازه وزین در این بخش خدمات طراحی و اجرای سیستم‌های اعلام حریق را معرفی کرده است. همچنین برای مشاهده سایر تجهیزات حوزه اعلام حریق می‌توانید به فروشگاه ISV Kala مراجعه کنید؛ این فروشگاه دسته‌بندی‌هایی برای تجهیزات مختلف سیستم اعلام حریق، از جمله دتکتورهای بیم، دارد.

دتکتور بیم Fire Beam BLUE چیست؟

Fire Beam BLUE یک دتکتور دود نوری از نوع Beam Detector است. این نوع دتکتور به‌جای پایش یک نقطه محدود، یک مسیر نوری مشخص را بین هد دتکتور و رفلکتور کنترل می‌کند.

در شرایط عادی، پرتو نوری از هد به سمت رفلکتور ارسال می‌شود و دوباره به دتکتور بازمی‌گردد. با افزایش دود در مسیر، مقدار نور بازگشتی کاهش پیدا می‌کند. زمانی که این کاهش به آستانه حساسیت تنظیم‌شده برسد، دستگاه وضعیت حریق را تشخیص می‌دهد.

این روش تشخیص برای فضاهای بزرگ اهمیت زیادی دارد، زیرا یک دتکتور بیم می‌تواند مسیر بسیار طولانی‌تری را نسبت به دتکتورهای نقطه‌ای پایش کند.

محدوده پوشش Fire Beam BLUE

یکی از مهم‌ترین ویژگی‌های دتکتور بیم Fire Beam BLUE، انعطاف در فاصله عملکرد است.

طبق مشخصات فنی محصول، مدل استاندارد برای فاصله 7 تا 70 متر طراحی شده است. برای فاصله‌های 7 تا 20 متر نیز باید از Short Range Mask استفاده شود.

برای مسیرهای طولانی‌تر می‌توان از کیت‌های مخصوص استفاده کرد:

کیت 70KIT140

این کیت محدوده عملکرد دتکتور را از 70 تا 140 متر افزایش می‌دهد.

کیت 140KIT160

این کیت برای محدوده 140 تا 160 متر طراحی شده است.

بنابراین با انتخاب تجهیزات مناسب، یک سیستم Fire Beam BLUE می‌تواند مسیرهایی تا 160 متر را پوشش دهد.

قابلیت تنظیم حساسیت دتکتور بیم Fire Beam

Fire Beam BLUE امکان تنظیم سطح حساسیت را در اختیار طراح و تکنسین قرار می‌دهد.

سطح حساسیت هشدار را می‌توان از 25 درصد تا 50 درصد انسداد نور تنظیم کرد. تنظیم حساسیت نیز با گام‌های یک درصدی انجام می‌شود. مقدار پیش‌فرض دستگاه 35 درصد است.

این قابلیت کمک می‌کند سیستم بر اساس شرایط واقعی محیط تنظیم شود. برای مثال، شرایط یک سالن تولید صنعتی با یک فضای تجاری یا انبار کاملاً متفاوت است. انتخاب حساسیت مناسب می‌تواند عملکرد سیستم را با شرایط محیط هماهنگ کند.

زمان قابل تنظیم برای اعلام حریق

یکی دیگر از قابلیت‌های مهم Fire Beam BLUE، امکان تنظیم زمان تأخیر در اعلام وضعیت حریق است.

زمان رسیدن به Alarm Condition را می‌توان بین 2 تا 30 ثانیه و با گام‌های یک ثانیه‌ای تنظیم کرد. مقدار پیش‌فرض دستگاه 10 ثانیه است.

این تنظیم می‌تواند از ایجاد هشدارهای لحظه‌ای ناشی از تغییرات بسیار کوتاه در مسیر پرتو جلوگیری کند.

سیستم Auto-Align در Fire Beam BLUE

Fire Beam BLUE از قابلیت Auto-Align بهره می‌برد. این سیستم می‌تواند هم‌راستایی پرتو را در زمان کار دستگاه مدیریت کند.

طبق مشخصات فنی، اگر میزان Obscuration برای مدت زمان تعیین‌شده به زیر 90 درصد برسد، سیستم فرآیند Auto-Align را انجام می‌دهد. این عملیات در حالت عادی عملکرد سیستم انجام می‌شود و روند معمول تشخیص را مختل نمی‌کند.

وجود این قابلیت در محیط‌هایی که تغییرات جزئی سازه یا شرایط محیط ممکن است زاویه پرتو را تغییر دهد، اهمیت زیادی دارد.

جبران آلودگی پرتو

گردوغبار و آلودگی در طول زمان می‌توانند روی کیفیت مسیر نوری دتکتور تأثیر بگذارند. Fire Beam BLUE برای مدیریت این موضوع از Beam Contamination Compensation استفاده می‌کند.

سیستم میزان آلودگی را طی دوره‌های چهار ساعته بررسی می‌کند و اطلاعات مربوط به جبران آلودگی نیز در اپلیکیشن قابل مشاهده است.

این قابلیت به نگهداری بهتر سیستم کمک می‌کند و امکان بررسی وضعیت عملکرد دتکتور را در اختیار تکنسین قرار می‌دهد.

کنترل و تست از طریق اپلیکیشن

Fire Beam BLUE امکان انجام برخی تنظیمات و بررسی‌ها از طریق App را فراهم می‌کند.

از جمله قابلیت‌های ذکرشده در مشخصات فنی محصول می‌توان به Beam Test، مشاهده وضعیت FIRE، FAULT و NORMAL و همچنین Reset اشاره کرد.

در حالت حریق، اپلیکیشن وضعیت FIRE را نمایش می‌دهد و LED قرمز روی هد شروع به چشمک زدن می‌کند. همچنین رله Alarm تغییر وضعیت می‌دهد.

در وضعیت Fault نیز اپلیکیشن FAULT را نشان می‌دهد و LED زرد دستگاه فعال می‌شود.

وضعیت‌های اعلام Fire Beam BLUE

حالت حریق

زمانی که میزان نور دریافتی از سطح حساسیت از پیش تعیین‌شده پایین‌تر بیاید، دستگاه وارد وضعیت Alarm می‌شود.

در این شرایط:

اپلیکیشن وضعیت FIRE را نشان می‌دهد
LED قرمز هد چشمک می‌زند
رله Alarm تغییر وضعیت می‌دهد

کنتاکت رله حریق دارای ظرفیت 2 آمپر در 30 ولت DC است.

حالت خطا

سطح حساسیت Fault کمتر از 4 درصد تعریف شده است.

مواردی مانند کاهش شدید میزان نور، قطع برق، افت ولتاژ تغذیه به کمتر از 9 ولت DC، وضعیت‌های Commissioning و خاموش بودن Beam در زمان نگهداری می‌توانند وضعیت Fault ایجاد کنند.

زمان تشخیص Fault نیز بین 2 تا 60 ثانیه قابل تنظیم است و مقدار پیش‌فرض آن 10 ثانیه است.

مشخصات الکتریکی Fire Beam BLUE

ولتاژ تغذیه دستگاه بین 12 تا 30 ولت DC است.

جریان مصرفی در تمام حالت‌های عملیاتی حدود 5.5 میلی‌آمپر اعلام شده است. در حالت Fast Commissioning این مقدار به 13.5 میلی‌آمپر افزایش پیدا می‌کند.

مصرف جریان پایین این محصول امکان استفاده از آن را در طراحی سیستم‌های اعلام حریق متعارف فراهم می‌کند.

مشخصات محیطی

Fire Beam BLUE برای کار در شرایط محیطی مختلف طراحی شده است.

محدوده دمای کاری آن از 10- تا 55+ درجه سانتی‌گراد است.

همچنین دستگاه می‌تواند در رطوبت نسبی 10 تا 95 درصد، به شرط عدم ایجاد میعان، فعالیت کند.

در صورت نصب و ترمینیشن صحیح، درجه حفاظت دستگاه IP65 است.

IP65 باعث می‌شود این دتکتور برای محیط‌هایی که امکان ورود گردوغبار یا پاشش آب وجود دارد گزینه قابل توجهی باشد.

مشخصات اپتیکی

طول موج نوری Fire Beam BLUE برابر با 870 نانومتر است.

حداکثر محدوده تنظیم زاویه‌ای دستگاه ±5 درجه اعلام شده است.

در حالت ثابت و بدون Auto-Align، حداکثر خطای زاویه‌ای برای Beam Head برابر ±0.4 درجه و برای رفلکتور برابر ±2 درجه است.

ابعاد و وزن هد دتکتور

ابعاد Beam Head این محصول برابر است با:

ارتفاع: 180 میلی‌متر

عرض: 155 میلی‌متر

عمق: 137 میلی‌متر

وزن هد نیز حدود 1.1 کیلوگرم است.

رفلکتورهای Fire Beam BLUE

برای محدوده‌های مختلف، شرکت سازنده رفلکتورهای متفاوتی ارائه کرده است.

رفلکتور Mid-Range مدل 70KIT140 دارای ابعاد 293 × 293 × 5 میلی‌متر و وزن 0.8 کیلوگرم است.

رفلکتور Long-Range مدل 140KIT160 نیز ابعاد 394 × 394 × 5 میلی‌متر و وزن 1.8 کیلوگرم دارد.

کاربرد دتکتور بیم Fire Beam BLUE

دتکتورهای بیم برای فضاهایی مناسب هستند که ارتفاع یا وسعت زیاد، استفاده از دتکتورهای نقطه‌ای را دشوار می‌کند.

Fire Beam BLUE می‌تواند در پروژه‌هایی مانند موارد زیر مورد استفاده قرار گیرد:

سوله‌های صنعتی
سالن‌های تولید
انبارهای بزرگ
مراکز نمایشگاهی
مراکز تجاری وسیع
سالن‌های ورزشی
فرودگاه‌ها و ترمینال‌ها
ساختمان‌های دارای سقف بلند

انتخاب محل نصب، ارتفاع و مسیر پرتو باید در مرحله طراحی سیستم اعلام حریق بررسی شود. برای پروژه‌های بزرگ می‌توانید از خدمات طراحی سیستم اعلام حریق ایمن سازه وزین استفاده کنید.

Fire Beam BLUE آدرس‌پذیر است یا متعارف؟

Fire Beam BLUE یک دتکتور بیم متعارف است.

شرکت سازنده در مشخصات رسمی محصول به‌صورت مستقیم آن را Conventional Beam Detector معرفی کرده است. بنابراین این محصول باید در دسته دتکتور بیم متعارفی سیستم اعلام حریق قرار بگیرد.

در فروشگاه ISV Kala نیز دتکتورهای بیم در ساختار سیستم اعلام حریق به دو دسته آدرس‌پذیر و متعارفی تفکیک شده‌اند.

مزایای استفاده از Fire Beam BLUE

استفاده از یک دتکتور بیم در محیط‌های بزرگ می‌تواند تعداد تجهیزات مورد نیاز برای پایش فضای سقف را کاهش دهد.

برد استاندارد تا 70 متر، امکان افزایش برد تا 160 متر، تنظیم حساسیت، قابلیت Auto-Align، جبران آلودگی و امکان کنترل از طریق اپلیکیشن، مجموعه‌ای از قابلیت‌های کاربردی را برای پروژه‌های حرفه‌ای فراهم می‌کنند.

همچنین درجه حفاظت IP65 و محدوده دمای کاری گسترده، امکان استفاده از دستگاه را در شرایط محیطی متنوع افزایش می‌دهد.

خرید دتکتور بیم Fire Beam BLUE

انتخاب دتکتور بیم باید بر اساس طول مسیر، ارتفاع سقف، شرایط محیط، نوع سیستم اعلام حریق و سطح حساسیت مورد نیاز انجام شود.

برای استعلام قیمت Fire Beam BLUE، انتخاب کیت افزایش برد مناسب و بررسی شرایط نصب می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید.

همچنین برای مشاهده تجهیزات تکمیلی سیستم‌های اعلام حریق می‌توانید محصولات موجود در فروشگاه تخصصی ISV Kala را بررسی کنید.

جمع‌بندی

دتکتور بیم Fire Beam BLUE یک دتکتور دود نوری متعارف برای حفاظت از فضاهای بزرگ و دارای سقف بلند است. برد استاندارد این دستگاه از 7 تا 70 متر است و با استفاده از کیت‌های افزایش برد می‌توان این محدوده را تا 160 متر افزایش داد.

قابلیت تنظیم حساسیت از 25 تا 50 درصد، Auto-Align، جبران آلودگی، کنترل از طریق اپلیکیشن، IP65 و تنظیم زمان Alarm و Fault باعث می‌شوند این دستگاه برای پروژه‌های حرفه‌ای اعلام حریق گزینه‌ای انعطاف‌پذیر باشد.

برای دریافت مشاوره فنی، انتخاب تجهیزات جانبی، استعلام قیمت و خرید Fire Beam BLUE می‌توانید با کارشناسان ایمن سازه وزین در ارتباط باشید.

4 ویژگی اصلی محصول

برد تشخیص تا 160 متر

مدل استاندارد Fire Beam BLUE محدوده 7 تا 70 متر را پوشش می‌دهد و با استفاده از کیت‌های Mid-Range و Long-Range می‌توان برد آن را تا 160 متر افزایش داد.
