دتکتور دودی مکنده AVA مدل QUARTAS-500s
شبکه نمونهبرداری تا 4×60 متر
حساسیت Alarm از 0.005 تا 20%/m
RS-485 و Modbus RTU</p>
چهار سطح Alert، Action، Fire-1 و Fire-2
تضمین کیفیت
مشاوره رایگان
دتکتور دودی مکنده AVA مدل QUARTAS-500s
دتکتور دودی مکنده AVA QUARTAS-500s یک سیستم تشخیص بسیار زودهنگام دود از نوع Single Zone Aspirating Smoke Detector است که AVA PREVENT آن را برای فضاهای حساس و پروژههایی با نیاز به شبکه نمونهبرداری گستردهتر طراحی کرده است. این دستگاه هوا را بهصورت پیوسته از نقاط مختلف محیط مکش میکند، ذرات موجود در نمونه هوا را داخل یک محفظه حساس تحلیل میکند و افزایش غلظت دود را در مراحل اولیه حریق تشخیص میدهد.
دتکتور دودی مکنده AVA QUARTAS-500s از فناوری High-Power Blue LED، روش Forward Light Scattering Mass Detection، چهار سطح مستقل هشدار، پنل سهکاره Control/Display/Programmer، هفت رله قابل برنامهریزی، چهار ورودی GPI، شبکه RS-485 و پروتکل Modbus RTU بهره میبرد. همچنین دستگاه تا 183,000 رویداد را در حافظه ثبت میکند. اطلاعات فنی اصلی این محصول در صفحات 17 و 18 کاتالوگ ارسالی AVA قرار دارند.
برای بررسی ساختار کلی پروژه و ارتباط این تجهیز با سایر اجزای سیستم میتوانید صفحه کنترل پنل اعلام حریق آدرسپذیر را نیز ببینید. همچنین AVA در صفحه رسمی QUARTAS-500s مشخصات و کاربردهای این خانواده از دتکتورهای مکنده را ارائه میکند.
QUARTAS-500s چیست؟
دتکتور دودی مکنده AVA QUARTAS-500s یک ASD تکزون با یک محفظه تشخیص حساس است. دستگاه از طریق شبکه Sampling Pipe، نمونه هوا را از نقاط مختلف محیط جمعآوری میکند و آن را به سمت واحد اصلی میفرستد.
Aspirator داخل دستگاه جریان لازم برای نمونهبرداری را ایجاد میکند. Flow Sensor وضعیت جریان هوا را پایش میکند. فیلتر نیز ذرات ناخواسته را مدیریت میکند و High Sensitivity Smoke Detector غلظت دود را اندازه میگیرد.
این روش با دتکتور نقطهای تفاوت اساسی دارد. یک Point Smoke Detector برای تشخیص باید منتظر بماند تا دود به محل نصب آن برسد؛ اما QUARTAS-500s نمونه هوا را فعالانه به سمت آشکارساز میکشد. به همین دلیل، فناوری ASD برای Very Early Warning Fire Detection کاربرد زیادی دارد.
جدول مشخصات فنی QUARTAS-500s
| مشخصه | مقدار طبق کاتالوگ |
|---|---|
| برند | AVA PREVENT |
| مدل | QUARTAS-500s |
| نوع دستگاه | Single Zone Aspirating Smoke Detector |
| اصل تشخیص | Forward Light Scattering Mass Detection |
| محدوده تشخیص دود | 0.001 تا 25%/m |
| محدوده حساسیت Alarm | 0.005 تا 20%/m |
| تعداد سطوح Alarm | 4 سطح |
| سطوح هشدار | Alert / Action / Fire-1 / Fire-2 |
| Delay هر سطح | 0 تا 60 ثانیه |
| Single Pipe | 100m با 18 Hole یا 60m با 25 Hole |
| Two Branch Pipe | 2×80m با 2×15 Hole |
| Four Branch Pipe | 4×60m با 4×10 Hole |
| جنس Sampling Pipe | ABS / UPVC |
| قطر خارجی Pipe | 25mm |
| خروجی Relay | 7 عدد قابل برنامهریزی |
| Relay Rating | 2A @ 30V DC |
| GPI | 4 عدد قابل برنامهریزی |
| RS-485 | دارد |
| Modbus RTU | دارد |
| حداکثر دستگاه در شبکه | 250 |
| Built-in Repeater | دارد |
| حداکثر فاصله دو دستگاه مجاور | 1.2km |
| Event Log | 183,000 Event |
| ولتاژ | 24 ± 4.8V DC |
| جریان مصرفی | 175 تا 320mA |
| Ambient Temperature | 0 تا +40°C |
| Tested Temperature | -30 تا +55°C |
| Sampling Air Temperature | -20 تا +60°C |
| رطوبت | 10 تا 95% RH بدون میعان |
| ابعاد | 216×201×92mm |
| وزن | 2.5kg |
این مقادیر مستقیماً از دیتاشیت QUARTAS-500s داخل کاتالوگ ارسالی استخراج شدهاند.
فناوری Blue LED در QUARTAS-500s
AVA برای تشخیص دود در QUARTAS-500s از High-Power Blue LED استفاده میکند.
نور آبی با طول موج کوتاه نسبت به ذرات کوچک دود حساسیت بالایی دارد. این ذرات معمولاً در مراحل اولیه گرمشدن تجهیزات، کابلها یا مواد و پیش از توسعه کامل حریق ایجاد میشوند.
در نتیجه، سیستم میتواند تغییرات بسیار کوچک غلظت ذرات را زودتر تشخیص دهد. کاتالوگ AVA نیز بیشترین Alarm Sensitivity این مدل را برابر 0.005%/m اعلام میکند.
AVA در صفحه رسمی QUARTAS نیز استفاده از High-Power Blue LED و حداکثر Alarm Sensitivity برابر 0.005%/m را برای این خانواده تأیید میکند.
فناوری Forward Light Scattering چگونه کار میکند؟
QUARTAS-500s از Forward Light Scattering Mass Detection برای تحلیل دود استفاده میکند.
هنگامی که نمونه هوا وارد محفظه تشخیص میشود، LED به ذرات موجود در هوا نور میتاباند. ذرات دود بخشی از این نور را پراکنده میکنند. سنسور شدت نور پراکندهشده را اندازه میگیرد و سیستم بر اساس آن غلظت Smoke را محاسبه میکند.
این روش به QUARTAS اجازه میدهد سطح دود را به شکل عددی بررسی کند، نه اینکه فقط بین دو وضعیت Normal و Fire تصمیم بگیرد.
محدوده حساسیت 0.005 تا 20%/m
Alarm Sensitivity Range دستگاه برابر 0.005 تا 20%/m است.
این بازه گسترده به طراح اجازه میدهد آستانه هشدار را متناسب با شرایط واقعی محیط تعیین کند. در یک Data Center یا اتاق برق حساس، سیستم میتواند روی مقادیر بسیار پایین Smoke Level واکنش نشان دهد.
اما حساسیت بالا بهتنهایی کافی نیست. شرایط طبیعی محیط، آلودگی هوا، جریان HVAC و نوع کاربری نیز باید هنگام Commissioning بررسی شوند.
چهار سطح هشدار مستقل
QUARTAS-500s چهار مرحله هشدار دارد:
| مرحله | کاربرد |
|---|---|
| Alert | تشخیص اولیه افزایش غیرعادی دود |
| Action | هشدار جدیتر و شروع بررسی |
| Fire-1 | ورود به مرحله حریق |
| Fire-2 | سطح بالاتر Alarm و اجرای سناریوهای جدیتر |
برای هر سطح میتوان Delay بین صفر تا 60 ثانیه تعریف کرد.
این ساختار یکی از نقاط قوت سیستم Very Early Warning محسوب میشود. اپراتور میتواند قبل از رسیدن شرایط به Fire-1 یا Fire-2، در مراحل Alert و Action وضعیت را بررسی کند.
Smart Smoke Level یا SSL
QUARTAS-500s از الگوریتم Smart Smoke Level استفاده میکند.
سیستم سطح طبیعی ذرات موجود در محیط را یاد میگیرد و آن را بهعنوان Background Level در نظر میگیرد. سپس دستگاه بهصورت مداوم تغییرات محیط را با این سطح مرجع مقایسه میکند.
این روش کمک میکند سیستم افزایش واقعی Smoke Level را بهتر از تغییرات طبیعی محیط تفکیک کند.
در نتیجه، QUARTAS علاوه بر حساسیت بالا، تلاش میکند ثبات تشخیص را نیز حفظ کند و احتمال Nuisance Alarm را کاهش دهد.
شبکه Sampling Pipe در QUARTAS-500s
یکی از مهمترین تفاوتهای QUARTAS-500s با مدلهای کوچکتر خانواده QUARTAS، ظرفیت بالاتر شبکه نمونهبرداری است.
کاتالوگ چند ساختار برای شبکه Pipe ارائه میکند:
| ساختار | طول و تعداد Hole |
|---|---|
| Single Pipe | 100m با 18 Hole |
| Single Pipe | 60m با 25 Hole |
| Two Branch | 2×80m با 2×15 Hole |
| Four Branch | 4×60m با 4×10 Hole |
این مقادیر بر اساس شرایط ذکرشده در دیتاشیت ارائه شدهاند. AVA نیز تأکید میکند که طراح باید برای طول واقعی شبکه و تعداد Sampling Hole به Design Manual مراجعه کند.
بنابراین نباید صرفاً طول لوله را از جدول انتخاب کرد و شبکه را بدون محاسبه اجرا کرد.
درباره 240 متر لوله و 60 نقطه نمونهگیری
در بخش فارسی کاتالوگ، مدل Q500 با متراژ لولهکشی تا 240 متر و تعداد نقاط نمونهگیری تا 60 عدد معرفی شده است. همان بخش مساحت تحت پوشش را 1000 متر مربع ذکر میکند.
در مقابل، دیتاشیت تفصیلی QUARTAS-500s در صفحات 17 و 18 ساختارهای Pipe را به شکل 100m، 2×80m و 4×60m توضیح میدهد.
این دو بخش کاتالوگ اطلاعات را با ساختار متفاوتی ارائه میکنند. به همین دلیل، برای طراحی اجرایی بهتر است مشخصات Datasheet و AVA Design Manual مبنای نهایی قرار بگیرند و مهندس شبکه را بر اساس Class و Transport Time محاسبه کند.
نسخه فعلی صفحه رسمی AVA نیز برای QUARTAS-500s طول کل شبکه 240 متر را ذکر میکند، اما بعضی مقادیر فعلی سایت با نسخه کاتالوگ ارسالی تفاوت دارند؛ بنابراین مشخصات همین صفحه محصول را بر اساس فایل کاتالوگ شما تنظیم کردهام.

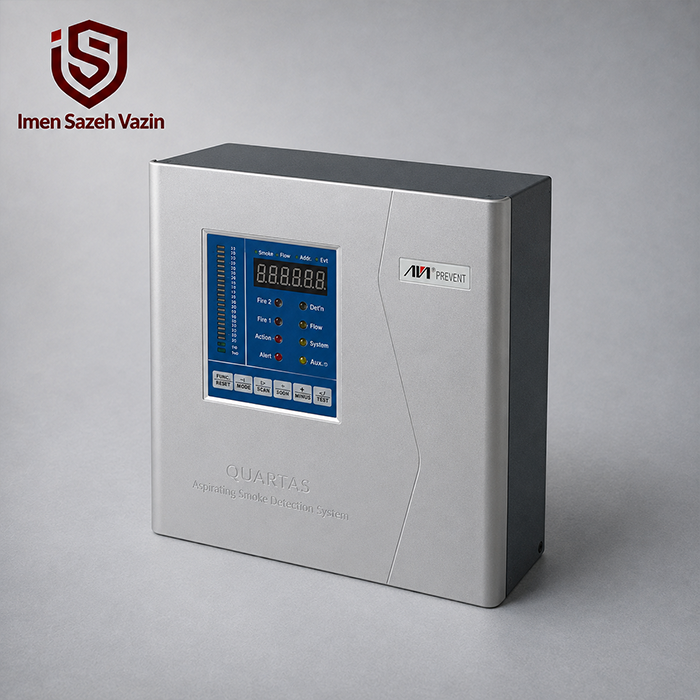

پنل سهکاره Control / Display / Programmer
QUARTAS-500s یک Front Panel سهکاره دارد.
کاربر از طریق یک رابط میتواند وضعیت دستگاه را ببیند، فرمانهای کنترلی اجرا کند و پارامترها را تنظیم کند.
Display Mode
نمایشگر اطلاعاتی مانند Real-Time Smoke Level، Real-Time Airflow Level، Device Address و Active Event Code را نشان میدهد.
همچنین پنل شامل Smoke Bargraph بیستقسمتی است.
چهار Alarm Indicator برای Alert، Action، Fire-1 و Fire-2 و چهار Fault Indicator برای Detector، Airflow، System و Auxiliary نیز وضعیت دستگاه را سریع نمایش میدهند.
Control Mode
از طریق کلیدهای پنل میتوان عملیات Reset، Isolate، Silence و Test را انجام داد.
وجود این فرمانها روی دستگاه، تست و سرویس دورهای را سادهتر میکند.
Programmer Mode
تکنسین میتواند وارد Program Mode شود، رمز عبور را وارد کند و پارامترهای سیستم را تغییر دهد.
این طراحی به تیم Commissioning اجازه میدهد بسیاری از تنظیمات را مستقیماً از Front Panel مدیریت کند.
مانیتورینگ مداوم جریان هوا
در سیستم ASD، سلامت شبکه لوله به اندازه حساسیت Smoke Detector اهمیت دارد.
QUARTAS-500s از Heat Mass Detection برای Flow Detection استفاده میکند.
سیستم میتواند Flow High و Flow Low را تشخیص دهد و حساسیت تشخیص Flow را نیز تنظیم کند. همچنین دستگاه جریان Pipe را نسبت به مقدار مرجع Normalize میکند.
این قابلیت میتواند تغییرات غیرطبیعی شبکه نمونهبرداری را سریعتر مشخص کند.
شبکه RS-485
برخلاف نسخههای Relay Only مدلهای قبلی، نام QUARTAS-500s در کاتالوگ مستقیماً با قابلیت Network ارائه شده است.
دستگاه از RS-485 Network پشتیبانی میکند و میتواند در شبکهای شامل حداکثر 250 تجهیز قرار بگیرد.
AVA یک Built-in Repeater نیز داخل دستگاه قرار داده است.
حداکثر فاصله کابل میان دو دستگاه مجاور:
1.2 کیلومتر
اعلام شده است.
این مشخصه برای پروژههای گستردهای که چند ASD را در نقاط مختلف ساختمان یا سایت نصب میکنند اهمیت زیادی دارد.
پشتیبانی از Modbus RTU
QUARTAS-500s از Modbus RTU Open Protocol پشتیبانی میکند.
این قابلیت امکان تبادل اطلاعات با سامانههای مانیتورینگ سازگار را فراهم میکند و میتواند در پروژههای صنعتی، مراکز داده و ساختمانهای دارای سیستم مدیریت مرکزی مفید باشد.
برای شناخت تجهیزات مکمل سیستم نیز میتوانید تجهیزات اعلام حریق و ایمنی در ISV Kala را بررسی کنید.
هفت Relay قابل برنامهریزی
QUARTAS-500s هفت Relay Output روی Termination Board دارد.
هر Relay قابلیت برنامهریزی دارد و Rating آن برابر:
2A @ 30V DC
است.
طراح میتواند این خروجیها را با سناریوهای Alarm، Fault یا سایر عملیات کنترلی هماهنگ کند.
ترکیب چهار Alarm Level و هفت Relay، انعطاف مناسبی برای اجرای Cause & Effect فراهم میکند.
چهار ورودی GPI
دستگاه چهار General Purpose Input قابل تنظیم دارد.
کاتالوگ عملکردهایی مانند Reset، Isolate، Silence، Test، Scan، Mains Fault، Battery Fault، Power Fault و دو Sensitivity Mode را برای این ورودیها ذکر میکند. همچنین برخی ورودیها میتوانند نقش User Defined Input داشته باشند.
این قابلیت ارتباط QUARTAS-500s با تجهیزات جانبی را سادهتر میکند.
ثبت 183,000 Event
حافظه Event Log این دستگاه تا 183,000 رویداد را ثبت میکند.
سیستم رویدادهای مرتبط با Alarm، Fault، Operation، Smoke، Flow و Auxiliary Gas Sensors را ذخیره میکند.
این ظرفیت برای نگهداری و عیبیابی مزیت مهمی دارد؛ زیرا تیم فنی میتواند سابقه عملکرد دستگاه را بررسی کند و روند ایجاد Smoke یا Flow Fault را تحلیل کند.
مشخصات الکتریکی و محیطی
| مشخصه | مقدار |
|---|---|
| Operating Voltage | 24 ± 4.8V DC |
| Current | 175 تا 320mA |
| Ambient Temperature | 0 تا +40°C |
| Tested Range | -30 تا +55°C |
| Sampling Air Temperature | -20 تا +60°C |
| Humidity | 10 تا 95% RH Non-Condensing |
| ابعاد | 216×201×92mm |
| وزن | 2.5kg |
جریان مصرفی دستگاه با تنظیم Aspirator از Speed 1 تا 10 تغییر میکند.
این نکته QUARTAS-500s را از مدلهایی مانند QUARTAS-300 متمایز میکند که دیتاشیت آنها سرعت Aspirator ثابتی را اعلام میکند.
Aspirator با 10 سطح تنظیم
طبق صفحه 18 کاتالوگ، مصرف دستگاه بین 175 تا 320mA و متناسب با تنظیم Aspirator از 1 تا 10 تغییر میکند. بنابراین QUARTAS-500s امکان تنظیم سرعت Aspirator را دارد.
این قابلیت انعطاف بیشتری برای طراحی شبکه Air Sampling ایجاد میکند.
طراح باید سرعت Aspirator را همراه با طول Pipe، تعداد Hole و Transport Time بررسی کند.
ساختار داخلی دستگاه
نقشه Internal Structure در کاتالوگ اجزای اصلی QUARTAS-500s را نشان میدهد.
| جزء | عملکرد |
|---|---|
| High Sensitivity Smoke Detector | تحلیل و اندازهگیری ذرات دود |
| Aspirator | مکش نمونه هوا |
| Flow Sensor | پایش جریان هوا |
| Filter | فیلترکردن نمونه ورودی |
| Termination Board | مدیریت ورودیها، رلهها و ارتباطات |
این طراحی تمام اجزای اصلی سیستم ASD تکزون را در یک محفظه فشرده قرار میدهد.
کاربردهای QUARTAS-500s
کاتالوگ عمومی AVA فناوری ASD را برای محیطهایی مانند اتاق سرور، Data Center، اتاق برق، بایگانی، موزه، تأسیسات صنعتی و محیطهای دارای تهویه قوی مناسب میداند.
صفحه رسمی فعلی QUARTAS-500s نیز کاربردهایی مانند Data Center، Computer Room، Telecom Room، Control Room، Electrical Room، Cleanroom و ESS Energy Storage System را برای این مدل ذکر میکند.
این محیطها معمولاً ارزش تجهیز یا اطلاعات بالایی دارند و تشخیص چند دقیقه زودتر میتواند برای مدیریت حادثه اهمیت زیادی داشته باشد.
تاییدیههای QUARTAS-500s
کاتالوگ روی صفحه محصول نشان FM Approved را نمایش میدهد.
منبع رسمی فعلی AVA نیز اعلام میکند QUARTAS-500s در مسیر توسعه خود FM Approval را دریافت کرده و در سال 2024 گواهی EN54-20 را نیز اخذ کرده است.
در پروژهای که ارائه Certificate اهمیت دارد، باید نسخه واقعی Certificate و دامنه پوشش آن برای همان Product Revision بررسی شود و صرف درج لوگو در کاتالوگ جای بررسی سند را نمیگیرد.
مقایسه QUARTAS-500s و QUARTAS-300s
| مشخصه | QUARTAS-300s | QUARTAS-500s |
|---|---|---|
| Smoke Detection Range | 0.001–25%/m | 0.001–25%/m |
| Alarm Sensitivity | 0.005–20%/m | 0.005–20%/m |
| چهار Alarm Level | دارد | دارد |
| Linear Pipe | 75m | تا 100m |
| Branched Network | 120m | تا 240m در ساختار چهارشاخه |
| Aspirator | Fixed at 5 | Adjustable 1–10 |
| RS-485 | دارد | دارد |
| Modbus RTU | دارد | دارد |
| Relay | 7 | 7 |
| GPI | 4 | 4 |
| Event Log | 183,000 | 183,000 |
| ابعاد | 216×201×92mm | 216×201×92mm |
| وزن | 2.5kg | 2.5kg |
در نتیجه، QUARTAS-500s برای شبکههای نمونهبرداری گستردهتر و پروژههایی که به انعطاف بیشتر Aspirator نیاز دارند، ظرفیت بیشتری نسبت به QUARTAS-300s ارائه میکند.
QUARTAS-500s برای چه پروژهای مناسبتر است؟
اگر پروژه به یک ASD تکزون نیاز دارد اما شبکه نمونهبرداری QUARTAS-200 یا QUARTAS-300 پاسخگوی طراحی نیست، QUARTAS-500s گزینه قدرتمندتری محسوب میشود.
این مدل بهخصوص زمانی ارزش بیشتری دارد که پروژه به شبکه RS-485، Modbus RTU، چند مرحله Alarm، Event Log گسترده و خروجیهای Relay همزمان نیاز داشته باشد.
با این حال، انتخاب نهایی باید براساس محاسبات شبکه Sampling انجام شود، نه صرفاً براساس متراژ یا تعداد Hole.
سوالات متداول QUARTAS-500s
QUARTAS-500s چه نوع دستگاهی است؟
یک Single Zone Aspirating Smoke Detector برای Very Early Warning Smoke Detection است.
حساسیت Alarm چقدر است؟
0.005 تا 20%/m.
محدوده Smoke Detection چقدر است؟
0.001 تا 25%/m.
چند سطح Alarm دارد؟
چهار سطح Alert، Action، Fire-1 و Fire-2.
حداکثر طول Single Pipe چقدر است؟
کاتالوگ ساختار 100 متر با 18 Sampling Hole را ذکر میکند.
حداکثر شبکه Branched چقدر است؟
کاتالوگ ساختار Four Branch برابر 4×60 متر را ارائه میکند.
آیا QUARTAS-500s RS-485 دارد؟
بله.
چند دستگاه میتوانند در شبکه قرار گیرند؟
حداکثر 250 دستگاه.
آیا Modbus RTU دارد؟
بله.
چند Relay دارد؟
7 خروجی قابل برنامهریزی.
چند GPI دارد؟
4 ورودی قابل برنامهریزی.
Event Log چقدر ظرفیت دارد؟
183,000 رویداد.
Aspirator قابل تنظیم است؟
بله؛ اطلاعات Power صفحه 18 تنظیم Aspirator از 1 تا 10 را نشان میدهد.
ولتاژ کاری چیست؟
24±4.8V DC.
ابعاد دستگاه چیست؟
216×201×92 میلیمتر.
وزن دستگاه چقدر است؟
2.5 کیلوگرم.
جمعبندی
دتکتور دودی مکنده AVA QUARTAS-500s یک سیستم ASD تکزون حرفهای برای تشخیص بسیار زودهنگام دود است. این تجهیز از High-Power Blue LED، Forward Light Scattering، Smart Smoke Level و چهار مرحله Alert، Action، Fire-1 و Fire-2 استفاده میکند.
QUARTAS-500s امکان ایجاد شبکه نمونهبرداری تا 4×60 متر، استفاده از Aspirator قابل تنظیم، هفت Relay، چهار GPI، شبکه RS-485، Modbus RTU و ثبت 183 هزار Event را فراهم میکند.
همچنین AVA در منبع رسمی خود کاربرد این مدل را برای Data Center، Computer Room، Telecom Room، Electrical Room، Cleanroom و محیطهای حساس مشابه مطرح میکند.
برای پروژههای تخصصی، میتوانید علاوه بر بررسی سایر تجهیزات اعلام حریق ایمن سازه وزین، مشخصات فنی بهروز را نیز مستقیماً از صفحه رسمی QUARTAS-500s شرکت AVA PREVENT کنترل کنید.
