دتکتور دودی مکنده AVA مدل QUARTAS-300s
شبکه نمونهبرداری تا 120 متر
حداکثر 32 نقطه Sampling در Class C
RS-485 و Modbus RTU
چهار سطح Alert، Action، Fire-1 و Fire-2
تضمین کیفیت
مشاوره رایگان

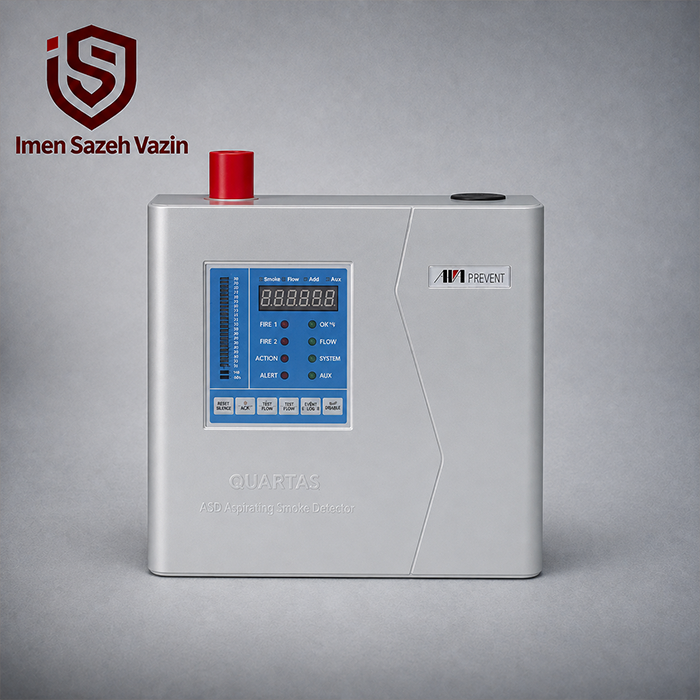

دتکتور دودی مکنده AVA مدل QUARTAS-300s
دتکتور دودی مکنده AVA QUARTAS-300s یک سیستم Single Zone Aspirating Smoke Detector برای تشخیص بسیار زودهنگام دود در فضاهای حساس است. AVA در این مدل، حساسیت بالای تشخیص، شبکه نمونهبرداری طولانیتر، قابلیت اتصال به RS-485، پروتکل Modbus RTU، هفت خروجی رله و پنل سهکاره Control/Display/Programmer را در یک دستگاه جمع کرده است.
QUARTAS-300s هوا را بهصورت فعال از نقاط نمونهبرداری میکشد و سپس ذرات موجود در هوا را داخل محفظه تشخیص بررسی میکند. این روش برخلاف دتکتورهای دود نقطهای، به حرکت طبیعی دود تا محل حسگر وابسته نیست. به همین دلیل، سیستم میتواند تغییرات بسیار کوچک غلظت دود را در مراحل اولیه حریق شناسایی کند.
طبق دیتاشیت رسمی موجود در کاتالوگ AVA، محدوده تشخیص دود این مدل 0.001 تا 25% obs/m و محدوده قابل تنظیم حساسیت Alarm برابر 0.005 تا 20% obs/m است. مدل QUARTAS-300s همچنین شبکه RS-485 و پروتکل باز Modbus RTU را پشتیبانی میکند.
برای پروژههایی که به طراحی یکپارچه اعلام حریق نیاز دارند، بخش طراحی و اجرای سیستمهای اعلام حریق ایمن سازه وزین میتواند در کنار انتخاب ASD به بررسی ساختار کلی پروژه کمک کند.
QUARTAS-300s چیست؟
QUARTAS-300s عضو خانواده QUARTAS شرکت AVA PREVENT است. این دستگاه یک ASD تکزون محسوب میشود و از طریق یک شبکه لوله، هوای نقاط مختلف محیط را به دستگاه منتقل میکند.
در بخش Ordering Information کاتالوگ، AVA دو نسخه برای این خانواده معرفی میکند:
| مدل | نوع |
|---|---|
| QUARTAS-300s | Single Pipe ASD, Network |
| QUARTAS-300r | Single Pipe ASD, Relay Only |
بنابراین حرف s در مدل QUARTAS-300s اهمیت زیادی دارد. نسخه 300s قابلیت شبکه RS-485 و Modbus RTU دارد، در حالی که AVA نسخه 300r را Relay Only معرفی میکند.
فناوری Blue LED در QUARTAS-300s
AVA در سری QUARTAS از High-Power Blue LED برای تشخیص ذرات دود استفاده میکند.
طول موج نور آبی حدود 470 نانومتر است. AVA توضیح میدهد که این طول موج نسبت به ذرات کوچک دود پاسخ مناسبی دارد؛ بهخصوص ذراتی که در مراحل ابتدایی حریق شکل میگیرند.
این قابلیت برای Very Early Warning Fire Detection اهمیت دارد. در یک اتاق سرور، مرکز داده یا اتاق تجهیزات الکتریکی، سیستم میتواند افزایش ذرات دود را پیش از گسترش شرایط حریق شناسایی کند.
اصل تشخیص Forward Light Scattering
دتکتور دودی مکنده AVA QUARTAS-300s از فناوری Forward Light Scattering Mass Detection استفاده میکند.
دستگاه نور LED را وارد محفظه تشخیص میکند. ذرات دود هنگام عبور از این محفظه، بخشی از نور را پراکنده میکنند. سپس آشکارساز مقدار سیگنال پراکندهشده را تحلیل میکند و بر اساس آن Smoke Level را محاسبه میکند.
AVA همچنین از ساختار Large Volume Three-Dimension Detection استفاده کرده است. این ساختار حجم بالاتری از سیگنال پراکندهشده را دریافت میکند و به سیستم کمک میکند غلظت واقعی دود را دقیقتر ارزیابی کند.
محدوده حساسیت QUARTAS-300s
یکی از مهمترین مزیتهای این مدل، محدوده گسترده تشخیص دود است.
| پارامتر | مقدار |
|---|---|
| Smoke Detection Range | 0.001 تا 25% obs/m |
| Alarm Sensitivity Range | 0.005 تا 20% obs/m |
AVA این مقادیر را در دیتاشیت QUARTAS-300 اعلام کرده است.
وجود Alarm Sensitivity قابل تنظیم به مهندس اجازه میدهد حساسیت دستگاه را متناسب با ریسک و شرایط محیط انتخاب کند.
در یک محیط بسیار حساس، سیستم میتواند افزایش بسیار محدود ذرات دود را بهعنوان Alert تشخیص دهد. در مقابل، شرایط محیط دیگری ممکن است به آستانه متفاوتی نیاز داشته باشد.
چهار سطح هشدار مستقل
QUARTAS-300s چهار Alarm Level دارد:
| سطح هشدار | Delay |
|---|---|
| Alert | 0 تا 60 ثانیه |
| Action | 0 تا 60 ثانیه |
| Fire-1 | 0 تا 60 ثانیه |
| Fire-2 | 0 تا 60 ثانیه |
این ساختار به طراح اجازه میدهد روند افزایش دود را مرحلهبهمرحله مدیریت کند.
برای مثال، سیستم میتواند در مرحله Alert یک هشدار اولیه برای اپراتور ایجاد کند. اگر Smoke Level افزایش پیدا کند، Action فعال میشود. سپس Fire-1 و Fire-2 میتوانند سناریوهای جدیتر Cause & Effect را اجرا کنند.
این ویژگی یکی از مهمترین تفاوتهای ASD حرفهای با یک دتکتور ساده دود است.
الگوریتم Smart Smoke Level یا SSL
AVA در QUARTAS از الگوریتم Smart Smoke Level استفاده میکند.
SSL پس از روشنشدن دستگاه، Background Particle Level محیط را بررسی میکند. سپس سیستم این فرآیند را بهطور مداوم و در تمام ساعات شبانهروز ادامه میدهد.
الگوریتم میانگین سطح ذرات پسزمینه را محاسبه میکند و آن را بهعنوان Reference Point در نظر میگیرد. به این ترتیب، دستگاه تغییرات واقعی Smoke Level را بهتر از وضعیت طبیعی محیط تفکیک میکند.
AVA هدف این الگوریتم را حفظ عملکرد پایدار و کاهش Nuisance Alarm اعلام میکند.
شبکه لوله نمونهبرداری QUARTAS-300s
QUARTAS-300 نسبت به QUARTAS-200 ظرفیت بیشتری برای شبکه Sampling Pipe دارد.
| مشخصه | QUARTAS-300 |
|---|---|
| Pipe Length – Linear | تا 75 متر |
| Pipe Length – Branched | تا 120 متر |
| جنس Sampling Pipe | ABS / UPVC |
| قطر خارجی لوله | 25mm |
بنابراین طراح میتواند شبکه نمونهبرداری گستردهتری نسبت به QUARTAS-200 ایجاد کند.
البته طول واقعی شبکه، تعداد سوراخهای نمونهگیری و Transport Time باید با محاسبات طراحی تطبیق داشته باشند.
تعداد نقاط نمونهبرداری براساس EN54-20
AVA در دیتاشیت QUARTAS-300 مقادیر زیر را برای کلاسهای مختلف ثبت کرده است:
| کلاس EN54-20 | تعداد Sampling Hole |
|---|---|
| Class A | 12 |
| Class B | 16 |
| Class C | 32 |
AVA تأکید میکند که طراح باید برای تعیین طول نهایی Pipe و تعداد Sampling Hole به Design Manual مراجعه کند. همچنین نرمافزار AvaFlow میتواند Maximum Transport Time و Sampling Hole Sensitivity را محاسبه کند.
در بخش فارسی کاتالوگ نیز برای مدل Q300 تعداد نقاط نمونهگیری تا 32 عدد و طول لوله تا 120 متر ذکر شده است.
مساحت تحت پوشش
در بخش فارسی کاتالوگ AVA، برای مدل Q300 مساحت تحت پوشش 750 متر مربع ذکر شده است.
نکته مهم این است که دیتاشیت انگلیسی صفحات 15 و 16، عدد Coverage را در جدول مشخصات تکرار نمیکند. بنابراین برای طراحی پروژه بهتر است عدد 750 متر مربع را همراه با محاسبات Pipe Network و ضوابط EN54-20 در نظر بگیرید و فقط بر اساس مساحت تصمیم نگیرید.
سرعت Aspirator
در QUARTAS-300، Aspirator Speed روی مقدار:
5
قرار دارد.
آسپیراتور نقش اصلی را در مکش نمونه هوا از شبکه لوله بر عهده دارد. افزایش ظرفیت شبکه نسبت به QUARTAS-200 نیز با ساختار Aspirator این مدل هماهنگ است.
Flow Monitoring؛ کنترل دائمی سلامت شبکه نمونهبرداری
QUARTAS-300s فقط Smoke Level را اندازهگیری نمیکند. دستگاه جریان هوای شبکه لوله را نیز زیر نظر دارد.
AVA برای Flow Detection از Heat Mass Detection استفاده میکند.
سیستم:
- Pipe Flow را نسبت به 100% نرمال میکند.
- Flow High را تشخیص میدهد.
- Flow Low را تشخیص میدهد.
- امکان تنظیم Flow Detection Sensitivity را فراهم میکند.
این قابلیت در ASD اهمیت زیادی دارد؛ زیرا گرفتگی لوله، تغییر مسیر جریان یا مشکل در شبکه Sample Pipe میتواند کیفیت تشخیص دود را کاهش دهد.
پنل سهکاره Control / Display / Programmer
QUARTAS-300s یک پنل 3-in-1 روی بدنه دارد.
این پنل سه عملکرد اصلی را در یک رابط جمع میکند:
Display Mode، Programmer Mode و Control Mode.
Display Mode و نمایش اطلاعات Real Time
اطلاعات اصلی دستگاه را بهصورت لحظهای نمایش میدهد.
کاربر میتواند مواردی مانند Smoke Value، Normalized Flow Value، Flow Raw Value، Device Address، Active Event و Event Code را مشاهده کند.
همچنین پنل شامل:
- Smoke Level Bargraph با 20 Segment
- چهار Fire Alarm Indicator
- چهار Fault Indicator
- Isolator Indicator
است.
این نمایشگر فرآیند عیبیابی و بررسی وضعیت دستگاه را برای تکنسین بسیار سادهتر میکند.
Programmer Mode
در Programmer Mode، کاربر میتواند پارامترهای عملکردی دستگاه را تنظیم کند.
AVA به تنظیم Alarm Threshold، Fan Parameters و Device Address اشاره میکند.
وجود Programmer روی پنل باعث میشود تکنسین بسیاری از تنظیمات پایه را مستقیماً روی QUARTAS-300s انجام دهد.
Control Mode
Control Mode فرمانهای مهم عملیاتی را در دسترس قرار میدهد.
از جمله:
Reset، Isolate، De-Isolate، Silence و LED Test.
این امکانات در زمان Commissioning، تست دورهای و نگهداری سیستم کاربرد زیادی دارند.
برای آشنایی با اهمیت سرویس تجهیزات اعلام حریق، بخش تعمیر و نگهداری سیستمهای آتشنشانی نیز میتواند برای تکمیل محتوای مرتبط مفید باشد.
شبکه RS-485 در QUARTAS-300s
قابلیت Network یکی از ویژگیهای اصلی نسخه QUARTAS-300s است.
طبق کاتالوگ:
- پروتکل ارتباطی: RS-485
- حداکثر تعداد دستگاه در شبکه: 250 دستگاه
- Built-in Repeater: دارد
- حداکثر فاصله بین دو دستگاه مجاور: 1.2km
- Modbus RTU Open Protocol: دارد
این مشخصات فقط برای نسخه 300s ذکر شدهاند.
بنابراین QUARTAS-300s برای پروژههایی که چند ASD دارند یا نیاز به مانیتورینگ مرکزی دارند، مزیت قابل توجهی ایجاد میکند.
پشتیبانی از Modbus RTU
AVA در مدل 300s از Modbus RTU Open Protocol پشتیبانی میکند.
این قابلیت امکان تبادل اطلاعات دستگاه با سیستمهای مانیتورینگ سازگار را فراهم میکند.
در پروژههای صنعتی یا دیتاسنتر که تجهیزات مختلف باید در یک سامانه مرکزی مانیتور شوند، چنین ارتباطی اهمیت زیادی دارد.
برای مشاهده سایر گروههای تجهیزات مرتبط میتوان بخش تجهیزات و محصولات ایمنی و اعلام حریق ISV Kala را نیز بررسی کرد.
هفت خروجی Relay قابل برنامهریزی
QUARTAS-300s دارای هفت Relay Output قابل برنامهریزی روی Termination Board است.
Rating هر رله:
2A @ 30V DC
اعلام شده است.
این خروجیها به طراح اجازه میدهند سناریوهای مختلف Alarm، Fault و فرمانهای جانبی را تعریف کنند.
وجود چهار Alarm Level در کنار هفت Relay Output انعطاف خوبی برای طراحی Cause & Effect ایجاد میکند.
چهار ورودی GPI قابل برنامهریزی
QUARTAS-300s چهار General Purpose Input یا GPI دارد.
AVA کاربردهای زیر را برای این ورودیها ذکر میکند:
Reset، Isolate، Silence، Test، Scan، Mains Fault، Battery Fault، Power Fault، Sensitivity Mode 1، Sensitivity Mode 2 و تعدادی User Defined Input.
این ورودیها امکان تعامل دستگاه با تجهیزات خارجی را افزایش میدهند.
حافظه 183 هزار Event
QUARTAS-300s میتواند تا:
183,000 رویداد
را ذخیره کند.
Event Typeهای ثبتشده شامل موارد زیر هستند:
Alarm، Fault، Operation، Smoke، Flow و Auxiliary Gas Sensors.
وجود Event Log گسترده برای بررسی سابقه خطاها، تحلیل Smoke Level و نگهداری پیشگیرانه اهمیت زیادی دارد.
شرایط محیطی دستگاه
طبق دیتاشیت:
| مشخصه | مقدار |
|---|---|
| Ambient Temperature | 0 تا +40°C |
| Tested Temperature | -30 تا +55°C |
| Sampling Air Temperature | -20 تا +60°C |
| Humidity | 10 تا 95% RH Non-Condensing |
| IP Rating | IP51 |
این مقادیر مستقیماً در صفحه مشخصات QUARTAS-300 آمدهاند.
محدوده Tested با Ambient Operating Range یکسان نیست. برای صفحه محصول بهتر است این دو عدد را جداگانه نمایش دهید تا کاربر دچار برداشت اشتباه نشود.
مشخصات تغذیه
QUARTAS-300s با تغذیه:
24 ± 4.8 VDC
کار میکند.
جریان مصرفی طبق کاتالوگ:
261 تا 315mA
است.
این مقادیر هنگام انتخاب منبع تغذیه و محاسبه Backup Battery سیستم اهمیت دارند.
ابعاد و وزن QUARTAS-300s
| مشخصه | مقدار |
|---|---|
| عرض | 216mm |
| ارتفاع | 201mm |
| عمق | 92mm |
| وزن خالص | 2.5kg |
| IP Rating | IP51 |
AVA با وجود افزایش ظرفیت شبکه Sampling نسبت به QUARTAS-200، ابعاد بدنه QUARTAS-300 را در همین فرم جمعوجور نگه داشته است.
اجزای داخلی QUARTAS-300s
نقشه Internal Structure کاتالوگ پنج جزء اصلی را نشان میدهد:
| جزء | وظیفه |
|---|---|
| High Sensitivity Smoke Detector | اندازهگیری ذرات دود |
| Aspirator | مکش هوا |
| Flow Sensor | کنترل جریان |
| Filter | فیلتر هوای نمونه |
| Termination Board | ورودیها، خروجیها و ارتباطات |
این ساختار، تمام اجزای اصلی ASD تکزون را درون یک Enclosure قرار میدهد.
تفاوت QUARTAS-300s و QUARTAS-200s
اگر کاربر بین این دو مدل مردد باشد، تفاوت ظرفیت شبکه نمونهبرداری اهمیت زیادی دارد.
| مشخصه | QUARTAS-200s | QUARTAS-300s |
|---|---|---|
| Smoke Detection Range | 0.001–25% obs/m | 0.001–25% obs/m |
| Alarm Sensitivity | 0.005–20% obs/m | 0.005–20% obs/m |
| Linear Pipe | 40m | 75m |
| Branched Pipe | 80m | 120m |
| Class A Holes | 6 | 12 |
| Class B Holes | 8 | 16 |
| Class C Holes | 12 | 32 |
| Aspirator Speed | Fixed 1 | Fixed 5 |
| RS-485 | دارد | دارد |
| Modbus RTU | دارد | دارد |
| Relay | 7 | 7 |
| GPI | 4 | 4 |
| Event Log | 183,000 | 183,000 |
| ابعاد | 216×201×92mm | 216×201×92mm |
در نتیجه، QUARTAS-300s بیشتر برای پروژهای مناسب است که به شبکه لوله طولانیتر و تعداد Sampling Point بالاتر نیاز دارد.
QUARTAS-300s برای چه فضاهایی مناسب است؟
کاتالوگ عمومی AVA، سیستمهای ASD را برای محیطهایی معرفی میکند که تشخیص سریع دود اهمیت زیادی دارد؛ از جمله اتاق سرور، مراکز داده، بایگانیها، خزانهها، اتاق برق، موزهها، تأسیسات صنعتی و محیطهای دارای تهویه قوی.
QUARTAS-300s بهخصوص زمانی گزینه مناسبی است که پروژه به ویژگیهای زیر نیاز داشته باشد:
- تشخیص Very Early Warning
- تعداد Sampling Point بیشتر از QUARTAS-200
- شبکه لوله تا 120 متر
- مانیتورینگ RS-485
- Modbus RTU
- چهار سطح Alarm
- Relay و GPI قابل برنامهریزی
چرا QUARTAS-300s برای دیتاسنتر و اتاق تجهیزات اهمیت دارد؟
در محیطهایی مثل Data Center، جریان شدید هوا میتواند الگوی حرکت دود را تغییر دهد. همچنین برخی خرابیهای الکتریکی پیش از ایجاد شعله، ذرات بسیار ریزی تولید میکنند.
دتکتور دودی مکنده AVA QUARTAS-300s با مکش فعال هوا، نمونه را از نقاط انتخابشده جمعآوری میکند. بنابراین طراح میتواند Sampling Holeها را در نقاط استراتژیک شبکه هوا قرار دهد.
در کنار این موضوع، Blue LED و حساسیت پایین Alarm Threshold به دستگاه کمک میکنند تغییرات کوچک Smoke Level را زودتر شناسایی کند.
نکات مهم هنگام طراحی QUARTAS-300s
برای دستیابی به عملکرد مناسب، فقط خرید دستگاه کافی نیست.
مهندس باید مواردی مانند Transport Time، Sampling Hole Sensitivity، طول شبکه، تعداد شاخهها، کلاس EN54-20، جریان هوا و شرایط HVAC را بررسی کند.
AVA نیز در کاتالوگ به استفاده از AvaFlow برای محاسبات Pipe Network اشاره میکند.
بنابراین طراحی شبکه لوله بخش جداییناپذیر انتخاب QUARTAS-300s محسوب میشود.
برای اطلاعات سازنده و منابع فنی تکمیلی میتوان به وبسایت رسمی AVA PREVENT مراجعه کرد.
سوالات متداول درباره QUARTAS-300s
QUARTAS-300s چه نوع دتکتوری است؟
یک Single Zone Aspirating Smoke Detector شبکهپذیر است.
محدوده تشخیص دود چقدر است؟
0.001 تا 25% obs/m.
حساسیت Alarm چقدر است؟
0.005 تا 20% obs/m.
چند سطح Alarm دارد؟
چهار سطح Alert، Action، Fire-1 و Fire-2.
حداکثر طول لوله خطی چقدر است؟
75 متر.
حداکثر طول شبکه Branched چقدر است؟
120 متر.
حداکثر تعداد Sampling Hole چقدر است؟
در Class C تا 32 نقطه طبق دیتاشیت.
آیا RS-485 دارد؟
بله، نسخه QUARTAS-300s از RS-485 Network پشتیبانی میکند.
آیا Modbus RTU دارد؟
بله.
چند دستگاه را میتوان در شبکه قرار داد؟
حداکثر 250 دستگاه.
فاصله مجاز بین دو دستگاه شبکه چقدر است؟
حداکثر 1.2 کیلومتر طبق کاتالوگ.
چند خروجی Relay دارد؟
7 رله قابل برنامهریزی.
چند GPI دارد؟
4 ورودی قابل برنامهریزی.
Event Log چقدر ظرفیت دارد؟
183,000 رویداد.
IP Rating چیست؟
IP51.
ابعاد دستگاه چیست؟
216×201×92 میلیمتر.
وزن دستگاه چقدر است؟
2.5 کیلوگرم.
جمعبندی QUARTAS-300s
دتکتور دودی مکنده AVA مدل QUARTAS-300s یک سیستم ASD تکزون با حساسیت بالا و قابلیت Network است. این مدل محدوده تشخیص 0.001 تا 25% obs/m و Alarm Sensitivity از 0.005 تا 20% obs/m را ارائه میکند.
شبکه لوله تا 75 متر بهصورت Linear و 120 متر بهصورت Branched، پشتیبانی از حداکثر 32 Sampling Hole در Class C، چهار سطح Alarm و فناوری Blue LED از مهمترین قابلیتهای بخش تشخیص آن هستند.
در بخش ارتباطات نیز RS-485، امکان شبکهکردن تا 250 دستگاه، Built-in Repeater، فاصله تا 1.2 کیلومتر میان دو Node مجاور و Modbus RTU Open Protocol در اختیار طراح قرار دارند. هفت Relay، چهار GPI و Event Log با ظرفیت 183 هزار رویداد نیز قابلیت Integration و نگهداری سیستم را افزایش میدهند.
در مقایسه با QUARTAS-200s، مدل 300s ظرفیت بالاتری برای Pipe Network و Sampling Point ارائه میکند، در حالی که همان فرم فشرده بدنه و امکانات اصلی ارتباطی سری QUARTAS را حفظ میکند.
