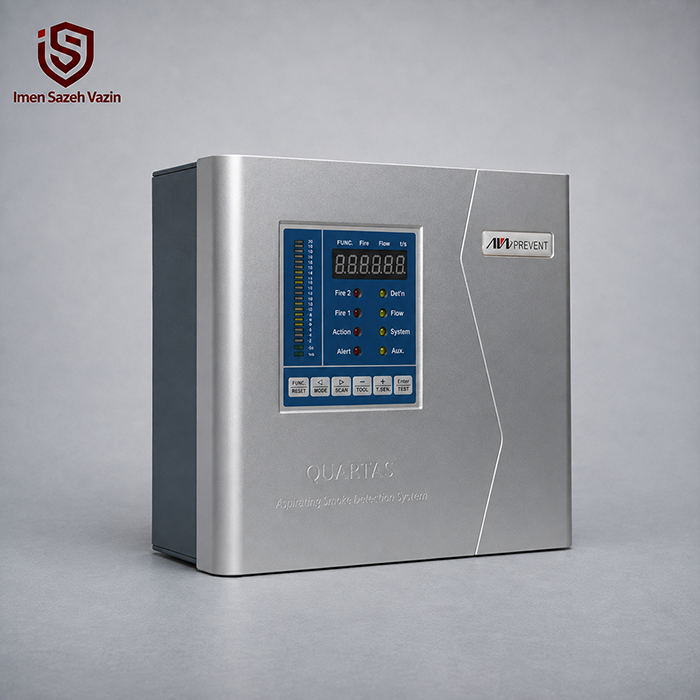

دتکتور دودی مکنده AVA مدل QUARTAS-200r

دتکتور دودی مکنده AVA QUARTAS-200r یک Single Zone Aspirating Smoke Detector برای تشخیص بسیار زودهنگام دود در فضاهای حساس و نسبتاً کوچک است. این مدل از همان فناوری تشخیص پیشرفته خانواده QUARTAS-200 استفاده می‌کند، اما AVA نسخه 200r را با ساختار Relay Only عرضه می‌کند. بنابراین QUARTAS-200r برای پروژه‌هایی مناسب است که به خروجی‌های رله محلی نیاز دارند و شبکه RS-485 یا Modbus RTU جزو الزامات پروژه نیست.

AVA در این تجهیز از LED آبی پرقدرت، فناوری Forward Light Scattering، الگوریتم Smart Smoke Level، چهار سطح هشدار، هفت رله قابل برنامه‌ریزی و پنل سه‌کاره Control/Display/Programmer استفاده می‌کند. در نتیجه، QUARTAS-200r علاوه بر تشخیص دود با حساسیت بالا، امکانات مناسبی برای کنترل، مانیتورینگ محلی و اتصال به تجهیزات جانبی از طریق رله‌ها فراهم می‌کند.

برای پروژه‌هایی که به انتخاب، جانمایی و اجرای تخصصی تجهیزات تشخیص حریق نیاز دارند، بررسی طراحی و اجرای سیستم‌های اعلام حریق اهمیت زیادی دارد؛ زیرا عملکرد واقعی یک ASD مستقیماً به طراحی صحیح شبکه لوله نمونه‌برداری، تعداد Sampling Holeها و تنظیم حساسیت وابسته است.

QUARTAS-200r چیست؟

QUARTAS-200r یک دتکتور دودی مکنده تک‌زون است. دستگاه به کمک Aspirator داخلی، هوا را از نقاط مختلف محیط و از طریق شبکه Sampling Pipe جمع‌آوری می‌کند. سپس هوای نمونه‌برداری‌شده از فیلتر عبور می‌کند و وارد High Sensitivity Smoke Detector می‌شود.

این روش برخلاف دتکتور نقطه‌ای، منتظر حرکت طبیعی دود تا محل سنسور نمی‌ماند. سیستم هوا را فعالانه به سمت آشکارساز می‌کشد. همین ویژگی به فناوری ASD امکان می‌دهد ذرات اولیه دود را در مراحل ابتدایی شکل‌گیری حریق شناسایی کند.

AVA سری QUARTAS-200 را به‌طور مشخص برای Compact Environments معرفی می‌کند؛ یعنی فضاهایی که به عملکرد بالا و در عین حال راهکار اقتصادی و جمع‌وجور نیاز دارند.

تفاوت اصلی QUARTAS-200r و QUARTAS-200s

این بخش برای صفحه محصول اهمیت زیادی دارد؛ زیرا دو مدل ظاهر و بسیاری از مشخصات مشابهی دارند، اما امکانات ارتباطی آن‌ها متفاوت است.

در بخش Ordering Information صفحه 14، AVA مدل QUARTAS-200r را با عبارت «Single pipe ASD, Relay only» و QUARTAS-200s را با عبارت «Single pipe ASD, Network» معرفی می‌کند. همچنین کاتالوگ ویژگی‌های RS-485 و Modbus RTU را مشخصاً به 200s Model نسبت می‌دهد.

بنابراین در صفحه فروش QUARTAS-200r نباید قابلیت RS-485 یا Modbus RTU درج شود.

فناوری Blue LED برای تشخیص ذرات ریز دود

AVA برای تشخیص دود در QUARTAS-200r از یک High-Power Blue LED استفاده می‌کند.

طول موج نور آبی دستگاه حدود 470 نانومتر است. این طول موج به ذرات کوچک دود واکنش مناسبی نشان می‌دهد و به سیستم کمک می‌کند ذراتی را که در مراحل اولیه حریق ایجاد می‌شوند شناسایی کند.

این ویژگی برای Very Early Warning Fire Detection اهمیت زیادی دارد. در یک مرکز داده یا اتاق تجهیزات، تشخیص ذرات اولیه می‌تواند قبل از شکل‌گیری دود غلیظ، تیم بهره‌برداری را از تغییر شرایط مطلع کند.

فناوری Forward Light Scattering

QUARTAS-200r از اصل Forward Light Scattering Mass Detection استفاده می‌کند.

هنگامی که ذرات دود وارد محفظه تشخیص می‌شوند، نور LED به آن‌ها برخورد می‌کند. ذرات بخشی از نور را پراکنده می‌کنند و سنسور مقدار این پراکندگی را تحلیل می‌کند.

AVA این فناوری را با محفظه تشخیص Large Volume Three-Dimension ترکیب کرده است. طراحی محفظه باعث می‌شود سیستم حجم بیشتری از سیگنال پراکنده‌شده را دریافت کند و غلظت واقعی ذرات هوا را دقیق‌تر ارزیابی کند.

محدوده تشخیص دود QUARTAS-200r

یکی از نقاط قوت مهم این مدل، محدوده گسترده تشخیص دود است.

AVA امکان تنظیم حساسیت Alarm را در بازه 0.005 تا 20% obs/m فراهم می‌کند.

این قابلیت به طراح اجازه می‌دهد حساسیت سیستم را براساس شرایط محیط تنظیم کند. یک محیط فوق‌حساس ممکن است به Alarm Threshold بسیار پایین نیاز داشته باشد، در حالی که شرایط پروژه دیگری می‌تواند تنظیم متفاوتی را ایجاب کند.

چهار سطح هشدار مستقل

QUARTAS-200r چهار Alarm Level دارد:

AVA برای هر مرحله امکان تنظیم Time Delay از صفر تا 60 ثانیه را فراهم می‌کند.

این ساختار به طراح اجازه می‌دهد حریق را به‌صورت مرحله‌ای مدیریت کند. به‌عنوان مثال، Alert می‌تواند یک هشدار اولیه ایجاد کند. سپس Action وضعیت جدی‌تری را اعلام کند و Fire-1 و Fire-2 فرمان‌های بعدی سیستم را فعال کنند.

این منطق در سیستم‌های Very Early Warning مزیت زیادی دارد؛ زیرا اپراتور فقط با دو وضعیت Normal و Fire روبه‌رو نمی‌شود.

الگوریتم Smart Smoke Level

QUARTAS-200r از الگوریتم Smart Smoke Level یا SSL استفاده می‌کند.

سیستم بلافاصله پس از راه‌اندازی، سطح ذرات طبیعی محیط را بررسی می‌کند. سپس به‌صورت شبانه‌روزی اطلاعات Background Particle Level را جمع‌آوری می‌کند.

الگوریتم SSL میانگین سطح پس‌زمینه را محاسبه می‌کند و آن را به‌عنوان Reference Point تشخیص در نظر می‌گیرد.

این روش به سیستم کمک می‌کند تغییر واقعی سطح دود را بهتر از شرایط عادی محیط تفکیک کند و احتمال Nuisance Alarm را کاهش دهد.

پوشش تا 750 متر مربع

AVA برای سری QUARTAS-200 مساحت تحت پوشش:

750 متر مربع

را اعلام می‌کند.

البته طراح نباید فقط براساس عدد Coverage تصمیم بگیرد. طراحی واقعی ASD به طول شبکه لوله، تعداد Sampling Hole، Transport Time و کلاس حساسیت EN54-20 نیز وابسته است.

برای آشنایی با ساختار عمومی این تجهیزات می‌توانید بخش سیستم‌های اعلام حریق را نیز بررسی کنید.

شبکه لوله نمونه‌برداری

QUARTAS-200r از یک Sampling Pipe Network استفاده می‌کند.

این اعداد مستقیماً در مشخصات QUARTAS-200 درج شده‌اند.

AVA همچنین استفاده از نرم‌افزار طراحی AvaFlow را توصیه می‌کند تا مهندس بتواند Maximum Transport Time و حساسیت Sampling Holeها را محاسبه کند.

تعداد Sampling Hole براساس EN54-20

کاتالوگ مقادیر زیر را برای کلاس‌های مختلف مشخص می‌کند:

این مقادیر به طراحی و حساسیت Class A/B/C مربوط می‌شوند. AVA تأکید می‌کند که طراح برای تعیین تعداد دقیق سوراخ‌ها و طول شبکه باید Design Manual رسمی را بررسی کند.

بنابراین نباید تعداد Sampling Hole را بدون محاسبات شبکه افزایش داد.

پنل سه‌کاره Control / Display / Programmer

QUARTAS-200r یک پنل جلویی 3-in-1 دارد که سه وظیفه اصلی را انجام می‌دهد:

• Display
• Programmer
• Control

این رابط کاربری به تکنسین اجازه می‌دهد وضعیت دستگاه را بررسی کند، پارامترهای اصلی را تغییر دهد و فرمان‌های کنترلی را اجرا کند.

قابلیت‌های Display Mode

در Display Mode، دستگاه اطلاعات عملیاتی را به‌صورت Real Time نمایش می‌دهد.

از جمله:

• Smoke Value
• Normalized Flow Value
• Flow Raw Value
• Active Events
• Event Codes

پنل همچنین یک Smoke Level Bargraph بیست‌قسمتی دارد.

چهار Indicator برای Alarm Levels و چهار Indicator برای Faultها نیز روی صفحه قرار دارند. بنابراین اپراتور می‌تواند وضعیت Detector، Flow، System و Auxiliary را سریع بررسی کند.

Programmer Mode

کاربر در Programmer Mode می‌تواند تنظیمات عملکردی دستگاه را مدیریت کند.

AVA امکان تغییر پارامترهایی مانند Alarm Thresholdها و برخی تنظیمات عملیاتی را از طریق Front Panel فراهم می‌کند.

وجود Programmer داخلی باعث می‌شود تکنسین برای بسیاری از تنظیمات پایه به ابزار جداگانه نیاز نداشته باشد.

Control Mode

Control Mode فرمان‌های عملیاتی مهم را در اختیار کاربر قرار می‌دهد.

از جمله:

• Reset
• Isolate
• De-Isolate
• Silence
• LED Test

این امکانات هنگام Commissioning، سرویس دوره‌ای و عیب‌یابی کاربرد زیادی دارند.

هفت خروجی Relay قابل برنامه‌ریزی

بخش مهم QUARTAS-200r همین خروجی‌های Relay است.

AVA هفت رله قابل تنظیم روی Termination Board قرار داده است.

Rating هر رله:

2A @ 30V DC

است.

از آنجا که نسخه 200r شبکه ندارد، این خروجی‌های رله نقش مهمی در اتصال دستگاه به تجهیزات و سیستم‌های جانبی پروژه ایفا می‌کنند.

طراح می‌تواند منطق رله‌ها را براساس Cause & Effect پروژه تنظیم کند.

چهار ورودی GPI قابل تنظیم

QUARTAS-200r چهار General Purpose Input نیز دارد.

کاتالوگ کاربردهای زیر را برای GPIها ذکر می‌کند:

Reset، Isolate، Silence، Test، Scan، Mains Fault، Battery Fault، Power Fault و Sensitivity Mode.

همچنین برخی ورودی‌ها می‌توانند به‌صورت User Defined Input عمل کنند.

این ورودی‌ها امکان تعامل دستگاه با سایر تجهیزات محلی را افزایش می‌دهند.

ثبت 183 هزار رویداد

QUARTAS-200r حافظه گسترده Event Log دارد.

ظرفیت حافظه:

183,000 Event

است.

دستگاه می‌تواند دسته‌های مختلف رویداد را ذخیره کند، از جمله:

• Alarm
• Fault
• Operation
• Smoke
• Flow
• Auxiliary Gas Sensors

این قابلیت برای نگهداری، بررسی تاریخچه خطا و تحلیل رفتار سیستم اهمیت زیادی دارد.

مانیتورینگ جریان هوای لوله

ASD فقط نباید Smoke Level را بررسی کند. سلامت شبکه Sampling Pipe نیز اهمیت زیادی دارد.

AVA برای QUARTAS-200r از Flow Sensor و Heat Mass Detection استفاده می‌کند.

دستگاه Pipe Flow را نسبت به 100 درصد Normalized می‌کند و وضعیت‌های Flow High و Flow Low را تشخیص می‌دهد.

همچنین مهندس می‌تواند حساسیت Flow Detection را تنظیم کند.

این قابلیت می‌تواند مشکلاتی مانند گرفتگی مسیر یا تغییر غیرعادی جریان هوا را سریع‌تر مشخص کند.

اجزای داخلی QUARTAS-200r

تصویر Internal Structure در صفحه 14 کاتالوگ اجزای اصلی دستگاه را نشان می‌دهد.

این ساختار جمع‌وجور باعث می‌شود همه اجزای اصلی سیستم ASD تک‌زون داخل یک Enclosure قرار گیرند.

مشخصات برق و مصرف انرژی

این مشخصات هنگام انتخاب Power Supply و محاسبه ظرفیت باتری Backup اهمیت دارند.

طراح باید جریان مصرفی QUARTAS-200r را همراه با تمام تجهیزات دیگر سیستم در محاسبات منبع تغذیه لحاظ کند.

شرایط محیطی

AVA این شرایط را در صفحه دوم دیتاشیت QUARTAS-200 اعلام می‌کند.

تفاوت میان Ambient Temperature و Tested Range را باید حفظ کرد. بهتر است محدوده تست‌شده را به‌عنوان محدوده عادی بهره‌برداری معرفی نکنید.

ابعاد و وزن QUARTAS-200r

این ابعاد فشرده با هدف استفاده سری QUARTAS-200 در Compact Environments هماهنگ هستند.

QUARTAS-200r برای چه پروژه‌هایی مناسب است؟

دتکتور دودی مکنده AVA QUARTAS-200r زمانی انتخاب مناسبی محسوب می‌شود که پروژه به تشخیص بسیار زودهنگام دود نیاز دارد، اما شبکه RS-485 یا پروتکل Modbus جزو الزامات سیستم نیست.

در چنین شرایطی، هفت Relay Output دستگاه می‌توانند ارتباط لازم با تجهیزات جانبی یا سیستم مرکزی را فراهم کنند.

کاربرد فناوری ASD در محیط‌هایی مانند مراکز داده، اتاق‌های سرور، اتاق‌های برق، آرشیوها، مراکز کنترل و محیط‌های دارای تهویه قوی اهمیت بیشتری پیدا می‌کند.

در فروشگاه تجهیزات اعلام حریق و انواع دتکتورها نیز می‌توان ساختار و انواع دیگر تجهیزات تشخیص دود را برای مقایسه کاربردها بررسی کرد.

QUARTAS-200r یا QUARTAS-200s؛ کدام را انتخاب کنیم؟

انتخاب میان این دو مدل به معماری سیستم بستگی دارد.

اگر پروژه فقط به Relay Interface نیاز دارد، QUARTAS-200r ساختار ساده‌تری ارائه می‌دهد.

اما اگر پروژه به موارد زیر نیاز داشته باشد:

• Network Communication
• RS-485
• Modbus RTU
• اتصال چند ASD در یک شبکه

نسخه QUARTAS-200s انتخاب مرتبط‌تری خواهد بود.

این تفکیک دقیقاً با Ordering Information کاتالوگ AVA هماهنگ است.

مزایای QUARTAS-200r

دتکتور دودی مکنده AVA QUARTAS-200r حساسیت بالا را با ساختار ارتباطی ساده‌تر ترکیب می‌کند.

Blue LED و SSL کیفیت تشخیص را افزایش می‌دهند. چهار Alarm Level امکان واکنش مرحله‌ای ایجاد می‌کنند. هفت رله نیز Integration محلی را ساده‌تر می‌کنند.

همچنین Event Log گسترده و مانیتورینگ Flow، فرآیند سرویس و عیب‌یابی را حرفه‌ای‌تر می‌کنند.

اگر پروژه به خدمات دوره‌ای نیاز دارد، صفحه تعمیر و نگهداری سیستم‌های آتش‌نشانی توضیحات بیشتری درباره اهمیت بررسی دوره‌ای دتکتورها و سیستم‌های اعلام حریق ارائه می‌کند.

سوالات متداول درباره QUARTAS-200r

QUARTAS-200r چه نوع تجهیزی است؟

یک Single Zone Aspirating Smoke Detector یا دتکتور دودی مکنده تک‌زون است.

آیا QUARTAS-200r شبکه RS-485 دارد؟

خیر. AVA نسخه 200r را Relay Only معرفی می‌کند. قابلیت RS-485 به نسخه 200s تعلق دارد.

آیا QUARTAS-200r از Modbus RTU پشتیبانی می‌کند؟

کاتالوگ Modbus RTU را فقط برای 200s Model ذکر می‌کند؛ بنابراین نباید این قابلیت را برای 200r درج کرد.

چند Relay دارد؟

7 خروجی Relay قابل برنامه‌ریزی.

Rating رله‌ها چقدر است؟

2A@30VDC.

چند سطح Alarm دارد؟

چهار سطح Alert، Action، Fire-1 و Fire-2.

حساسیت Alarm چقدر است؟

0.005 تا 20% obs/m.

محدوده کلی تشخیص دود چیست؟

0.001 تا 25% obs/m.

مساحت تحت پوشش چقدر است؟

تا 750 متر مربع طبق مشخصات سری QUARTAS-200.

طول لوله چقدر است؟

40 متر Linear و 80 متر Branched.

چند Sampling Hole پشتیبانی می‌کند؟

براساس Class A/B/C به‌ترتیب 6، 8 و 12 نقطه طبق کاتالوگ.

ظرفیت حافظه Event چقدر است؟

183,000 رویداد.

IP Rating چیست؟

IP51.

ابعاد دستگاه چقدر است؟

216×201×92 میلی‌متر.

وزن دستگاه چقدر است؟

2.5 کیلوگرم.

جمع‌بندی

دتکتور دودی مکنده AVA QUARTAS-200r یک سیستم Very Early Warning ASD تک‌زون با تمرکز بر ارتباط از طریق Relay Outputs است.

این مدل محدوده Smoke Detection برابر 0.001 تا 25% obs/m و حساسیت Alarm از 0.005 تا 20% obs/m ارائه می‌کند. چهار مرحله Alert، Action، Fire-1 و Fire-2 نیز امکان مدیریت تدریجی افزایش دود را فراهم می‌کنند.

High-Power Blue LED، فناوری Three-Dimension Detection، الگوریتم SSL، هفت Relay Output، چهار GPI، ثبت 183 هزار رویداد و Flow Monitoring از مهم‌ترین قابلیت‌های QUARTAS-200r هستند.

مهم‌ترین نکته هنگام انتشار این محصول در سایت این است که قابلیت RS-485 Network و Modbus RTU را برای آن درج نکنید؛ زیرا کاتالوگ این امکانات را مخصوص QUARTAS-200s معرفی می‌کند. مدل 200r نسخه Relay Only خانواده QUARTAS-200 است.
