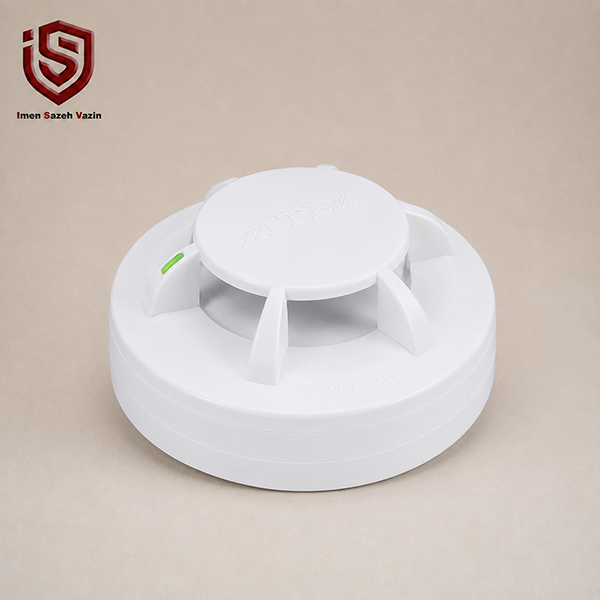

دتکتور حرارتی کانونشنال ZITEX مدل ZI-H 715

دتکتور حرارتی کانونشنال ZITEX مدل ZI-H 715 یک Conventional Heat Detector برای تشخیص شرایط حرارتی مرتبط با حریق در سیستم‌های اعلام حریق متعارف است. این دتکتور علاوه بر پایش رسیدن دما به آستانه تعریف‌شده، قابلیت تشخیص Rate of Rise یا نرخ افزایش دما را نیز دارد؛ در نتیجه می‌تواند تغییرات سریع حرارتی محیط را به‌عنوان یکی از پارامترهای تشخیص بررسی کند.

براساس مشخصات کاتالوگ ZITEX، دتکتور ZI-H 715 در کلاس‌های A2R و A1S معرفی شده و استانداردهای EN 54-5 و ISIRI 3710 برای آن درج شده‌اند. ولتاژ کاری 12 تا 32 ولت DC، مصرف جریان بسیار پایین در حالت عادی، LED قابل مشاهده از زاویه 360 درجه، فناوری F.A.P برای کمک به کاهش هشدارهای کاذب، خروجی Remote Indicator و حفاظت در برابر اتصال معکوس پلاریته از دیگر ویژگی‌های این مدل هستند.

در طراحی یک سیستم اعلام حریق کانونشنال انتخاب دتکتور حرارتی باید براساس نوع کاربری فضا، دمای عادی محیط، نرخ تغییرات دما و سناریوی حریق انجام شود. بنابراین ZI-H 715 زمانی انتخاب مناسبی خواهد بود که طراحی مهندسی پروژه استفاده از Heat Detector را برای محل موردنظر تأیید کند.

دتکتور حرارتی ZI-H 715 چیست؟

ZI-H 715 یک آشکارساز حرارتی متعارف است که تغییرات دمای محیط را پایش می‌کند و در صورت تحقق شرایط تعریف‌شده برای Alarm، وضعیت حریق را به مدار Zone و کنترل پنل منتقل می‌کند.

در سیستم Conventional، چند تجهیز می‌توانند روی یک زون قرار بگیرند. بنابراین هنگامی که یکی از دتکتورها فعال شود، کنترل پنل وضعیت Alarm همان Zone را نمایش می‌دهد.

این ساختار با سیستم Addressable تفاوت دارد. در سیستم آدرس‌پذیر هر تجهیز آدرس مستقل دارد؛ اما در سیستم کانونشنال، شناسایی محل رخداد عمدتاً در سطح Zone انجام می‌شود.

نحوه عملکرد ZI-H 715

مهم‌ترین وظیفه این دتکتور، پایش وضعیت حرارتی محیط است.

در فهرست قابلیت‌های محصول، عبارت Detection of Temperature Threshold and Rate of Rise درج شده است. بنابراین ZI-H 715 دو مفهوم مهم را در فرآیند تشخیص در نظر می‌گیرد:

• رسیدن دما به آستانه مشخص
• افزایش دما با نرخ مشخص

وجود این دو پارامتر باعث می‌شود عملکرد آشکارساز تنها به یک دمای ثابت محدود نباشد.

برای مثال، ممکن است دمای محیط هنوز به مقدار نهایی تعیین‌شده نرسیده باشد، اما سرعت افزایش حرارت نشان‌دهنده شرایط غیرعادی باشد. در چنین حالتی، Rate of Rise در منطق عملکرد دتکتور اهمیت پیدا می‌کند.

جدول مشخصات فنی ZITEX ZI-H 715

عبارت Coverage در جدول بالا عمداً مطابق متن خود کاتالوگ درج شده و بدون سند تکمیلی تغییر داده نشده است.

کلاس‌های حرارتی A2R و A1S در ZI-H 715

براساس کاتالوگ، این مدل در کلاس‌های A2R و A1S معرفی شده است.

در همان جدول، شرایط مربوط به Alarm به شکل زیر آمده است:

وجود این مشخصات نشان می‌دهد ZI-H 715 برای پاسخ به رفتار حرارتی محیط طراحی شده است.

با این حال، انتخاب کلاس و شرایط مناسب باید براساس طراحی سیستم انجام شود. دمای عادی محل نصب، تغییرات طبیعی دما، نوع فعالیت محیط و الزامات پروژه باید پیش از انتخاب دتکتور بررسی شوند.

قابلیت Rate of Rise

Rate of Rise یا نرخ افزایش دما یکی از مهم‌ترین قابلیت‌های دتکتور حرارتی ZI-H 715 است.

در مشخصات فنی، مقدار 8 تا 15 درجه سانتی‌گراد در دقیقه برای R Suffix درج شده است.

این قابلیت اهمیت زیادی دارد؛ زیرا در برخی سناریوهای حریق، دمای محیط در مدت زمان کوتاهی افزایش پیدا می‌کند.

در نتیجه، بررسی سرعت افزایش دما می‌تواند اطلاعات بیشتری نسبت به یک آشکارساز صرفاً مبتنی بر دمای ثابت فراهم کند.

آستانه حرارتی 60 ± 3 درجه سانتی‌گراد

برای S Suffix مقدار 60 ± 3°C در کاتالوگ درج شده است.

این مقدار بخشی از شرایط عملکرد حرارتی محصول محسوب می‌شود و باید در کنار کلاس دتکتور و الزامات طراحی بررسی شود.

استفاده از یک Heat Detector در فضایی که دمای عادی آن به محدوده عملکردی تجهیز نزدیک می‌شود، نیازمند بررسی دقیق مهندسی است.

LED با قابلیت مشاهده 360 درجه

یکی از ویژگی‌های کاربردی ZI-H 715، Indicator LEDs with 360° Visibility است.

وضعیت LED در کاتالوگ به شکل زیر مشخص شده است:

قابلیت مشاهده LED از زاویه 360 درجه باعث می‌شود تکنسین هنگام تست و بازرسی بتواند وضعیت Detector را از نقاط مختلف مشاهده کند.

این ویژگی در پروژه‌هایی که تعداد زیادی دتکتور در سقف نصب شده‌اند، فرآیند نگهداری و تست را ساده‌تر می‌کند.

فناوری F.A.P برای کاهش هشدارهای کاذب

در مشخصات ZI-H 715، False Alarm Protection Technology یا F.A.P نیز ذکر شده است.

هدف این فناوری کمک به کاهش Alarmهای غیرواقعی است.

هشدار کاذب یکی از مشکلات مهم سیستم‌های اعلام حریق محسوب می‌شود؛ زیرا تکرار آن می‌تواند باعث ایجاد اختلال در بهره‌برداری و کاهش اعتماد کاربران به سیستم شود.

با این حال، فناوری F.A.P به‌تنهایی کافی نیست. طراحی صحیح، انتخاب Detector مناسب، سیم‌کشی استاندارد و سرویس دوره‌ای نیز برای کاهش False Alarm اهمیت دارند.

ولتاژ کاری 12 تا 32 ولت DC

Operating Voltage محصول برابر:

12 تا 32 V DC

اعلام شده است.

این محدوده باید با مشخصات خروجی کنترل پنل و طراحی مدار Zone تطابق داشته باشد.

در زمان طراحی علاوه بر ولتاژ، طول کابل، افت ولتاژ و تعداد تجهیزات نیز باید بررسی شوند.

مصرف جریان پایین ZI-H 715

یکی از مشخصات قابل توجه این دتکتور، مصرف جریان پایین آن در حالت عادی است.

در ولتاژ 24V DC:

این پارامترها هنگام محاسبات الکتریکی Zone اهمیت دارند.

تعداد مجاز تجهیزات متصل به یک زون باید براساس مشخصات کنترل پنل و تجهیزات استفاده‌شده تعیین شود.

برای بررسی سایر دتکتورها و تجهیزات اعلام حریق نیز بهتر است جریان مصرفی، ولتاژ، کلاس، استاندارد و فناوری تشخیص هر محصول با یکدیگر مقایسه شوند.

خروجی Remote Indicator

ZI-H 715 دارای Remote Indicator Output است.

این خروجی در شرایطی کاربرد دارد که LED خود دتکتور به‌راحتی قابل مشاهده نباشد.

برای مثال، اگر Detector در موقعیتی نصب شده باشد که مشاهده مستقیم آن دشوار است، طراح می‌تواند مطابق سیستم و دستورالعمل سازنده از Remote Indicator استفاده کند.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection نیز در فهرست امکانات ZI-H 715 درج شده است.

این قابلیت برای محافظت بیشتر مدار در برابر اتصال اشتباه مثبت و منفی طراحی شده است.

با این حال، وجود حفاظت داخلی نباید باعث بی‌توجهی به سیم‌کشی صحیح شود. نصب تجهیزات اعلام حریق باید مطابق نقشه و دستورالعمل سازنده انجام شود.

فضای مناسب برای سیم‌کشی

Sufficient Spacing for Proper Wiring یکی دیگر از قابلیت‌های ذکرشده برای محصول است.

طراحی مناسب فضای اتصال کابل می‌تواند نصب، تست و نگهداری دتکتور را ساده‌تر کند.

این موضوع به‌ویژه در سیستم Conventional اهمیت دارد؛ زیرا کیفیت اتصال کابل‌های ورودی و خروجی Zone مستقیماً بر پایداری مدار اثر می‌گذارد.

ترمینال‌های Double Screw

دتکتور ZI-H 715 دارای Double Screw Type Terminals است.

ترمینال مناسب به ایجاد اتصال مطمئن و استاندارد کابل‌ها کمک می‌کند.

علاوه بر این، هنگام تعمیر یا تعویض تجهیزات، دسترسی مناسب به Terminal می‌تواند فرآیند سرویس را سریع‌تر کند.

بدنه ABS

در بخش ویژگی‌های محصول، Professional Design and Manufacturing (ABS) ذکر شده است.

بدنه سفید دستگاه طراحی ساده و هماهنگی با سایر تجهیزات سری Conventional ZITEX دارد. این محصول از نظر ابعاد نیز نسبتاً جمع‌وجور است و ارتفاع آن نسبت به مدل ZI-H 720 کمتر است.

ابعاد و وزن ZI-H 715

ابعاد دستگاه: 98 × 45 میلی‌متر

و وزن:

124 گرم

است.

در مقایسه با ZI-H 720، این مدل ارتفاع کمتر و وزن پایین‌تری دارد.

این تفاوت ظاهری می‌تواند در صفحه محصول سایت نیز برای تشخیص بهتر دو مدل مورد استفاده قرار گیرد.

محدوده دمای کاری

Operating Temperature دتکتور:

15- تا 80+ درجه سانتی‌گراد

است.

همچنین Operating Humidity:

5% تا 95% RH، بدون میعان

اعلام شده است.

شرایط واقعی محل نصب باید با این مقادیر تطابق داشته باشد.

درجه حفاظت IP40

IP Rating محصول برابر IP40 است.

در نتیجه، این مدل باید در محیطی نصب شود که شرایط آن با این سطح حفاظت سازگار باشد.

اگر محل موردنظر در معرض رطوبت شدید، آب یا آلودگی محیطی خاص قرار دارد، باید مناسب بودن IP تجهیز به‌صورت جداگانه بررسی شود.

زمان راه‌اندازی 5 ثانیه

Start-up Time دتکتور برابر 5 ثانیه اعلام شده است.

این مشخصه زمان موردنیاز دستگاه برای ورود به وضعیت کاری پس از اعمال تغذیه را نشان می‌دهد.

مقایسه ZI-H 715 و ZI-H 720

هر دو مدل در یک صفحه از کاتالوگ معرفی شده‌اند و از نظر بسیاری از مشخصات فنی شباهت دارند.

براساس جدول کاتالوگ، تفاوت اصلی قابل مشاهده در مشخصات عددی این دو مدل مربوط به ابعاد و وزن است.

ZI-H 715 ارتفاع 45 میلی‌متری و وزن 124 گرم دارد، در حالی که ZI-H 720 ارتفاع 52 میلی‌متری و وزن 138 گرم دارد.

طراحی ظاهری آن‌ها نیز متفاوت است.

تفاوت ZI-H 715 با دتکتور دود

ZI-H 715 برای تشخیص حرارت طراحی شده است، نه دود.

این تفاوت بسیار مهم است.

Smoke Detector حضور ذرات دود را بررسی می‌کند، در حالی که Heat Detector تغییرات دما را پایش می‌کند.

بنابراین هیچ‌کدام جایگزین عمومی دیگری نیستند.

نوع Detector باید براساس نوع حریق مورد انتظار، شرایط محیطی و الزامات طراحی سیستم تعیین شود.

تفاوت سیستم Conventional و Addressable

ZI-H 715 متعلق به Conventional Series است.

در سیستم متعارف، کنترل پنل محل Alarm را در سطح Zone نمایش می‌دهد. در مقابل، در یک سیستم اعلام حریق آدرس‌پذیر هر Detector می‌تواند دارای آدرس مستقل باشد. ntional می‌تواند انتخاب شود و در پروژه‌های بزرگ‌تر که شناسایی دقیق تجهیز اهمیت بیشتری دارد، ساختار Addressable مزایای متفاوتی ارائه می‌کند.

ZI-H 715 برای چه محیط‌هایی مناسب است؟

این محصول برای پروژه‌های دارای سیستم Conventional طراحی شده است.

استفاده از آن می‌تواند در فضاهایی بررسی شود که طراح سیستم Heat Detector را مناسب تشخیص داده باشد.

کاربری‌های احتمالی می‌توانند شامل ساختمان‌های اداری، تجاری، خدماتی، برخی انبارها و سایر فضاهای دارای سیستم کانونشنال باشند.

با این حال، نباید صرفاً براساس نام کاربری فضا تصمیم گرفت.

دمای معمول محیط، سرعت تغییرات دما، تهویه، نوع فعالیت و سناریوی حریق باید بررسی شوند.

جدول قابلیت‌های اصلی ZI-H 715

مزایای ZI-H 715

ZI-H 715 مجموعه‌ای از ویژگی‌های موردنیاز یک دتکتور حرارتی Conventional را در یک بدنه جمع‌وجور ارائه می‌کند.

امکان تشخیص آستانه دما و Rate of Rise، LED با قابلیت مشاهده 360 درجه، فناوری F.A.P و خروجی Remote Indicator از مهم‌ترین قابلیت‌های عملکردی دستگاه هستند.

از طرف دیگر، Reverse Polarity Protection، ترمینال‌های دوپیچه و فضای مناسب سیم‌کشی می‌توانند نصب و سرویس محصول را ساده‌تر کنند.

ابعاد 98×45 میلی‌متر و وزن 124 گرم نیز این مدل را نسبت به ZI-H 720 جمع‌وجورتر می‌کنند.

4 ویژگی برجسته ZI-H 715

سوالات متداول درباره ZI-H 715

ZI-H 715 چه نوع دتکتوری است؟

یک Conventional Heat Detector یا دتکتور حرارتی کانونشنال است.

آیا مدل صحیح ZI-HD 715 است؟

خیر. در کاتالوگ رسمی محصول نام مدل ZI-H 715 درج شده است.

چه کلاس‌هایی دارد؟

A2R و A1S.

آیا Rate of Rise دارد؟

بله. قابلیت تشخیص Temperature Threshold and Rate of Rise در کاتالوگ ذکر شده است.

استانداردهای آن چیست؟

EN 54-5 و ISIRI 3710.

ولتاژ کاری چقدر است؟

12 تا 32 ولت DC.

جریان حالت عادی چقدر است؟

کمتر از 50 میکروآمپر در 24V DC.

جریان Alarm چقدر است؟

کمتر از 20 میلی‌آمپر در 24V DC.

LED حالت عادی چه رنگی است؟

سبز چشمک‌زن.

LED Alarm چه رنگی است؟

قرمز ثابت.

درجه حفاظت چیست؟

IP40.

ابعاد دستگاه چقدر است؟

98 × 45 میلی‌متر.

وزن چقدر است؟

124 گرم.

جمع‌بندی

دتکتور حرارتی کانونشنال ZITEX مدل ZI-H 715 یک آشکارساز حرارتی برای سیستم‌های Conventional است که امکان تشخیص آستانه دما و Rate of Rise را فراهم می‌کند.

این مدل براساس کاتالوگ در کلاس‌های A2R و A1S قرار دارد و استانداردهای EN 54-5 و ISIRI 3710 برای آن درج شده‌اند.

LED با دید 360 درجه، فناوری F.A.P، خروجی Remote Indicator، حفاظت Reverse Polarity، ترمینال‌های Double Screw و بدنه ABS از دیگر ویژگی‌های مهم محصول هستند.

ZI-H 715 با ولتاژ 12 تا 32V DC کار می‌کند، جریان آماده‌به‌کار آن کمتر از 50µA است و با ابعاد 98×45 میلی‌متر و وزن 124 گرم، ساختار جمع‌وجورتری نسبت به ZI-H 720 دارد.
