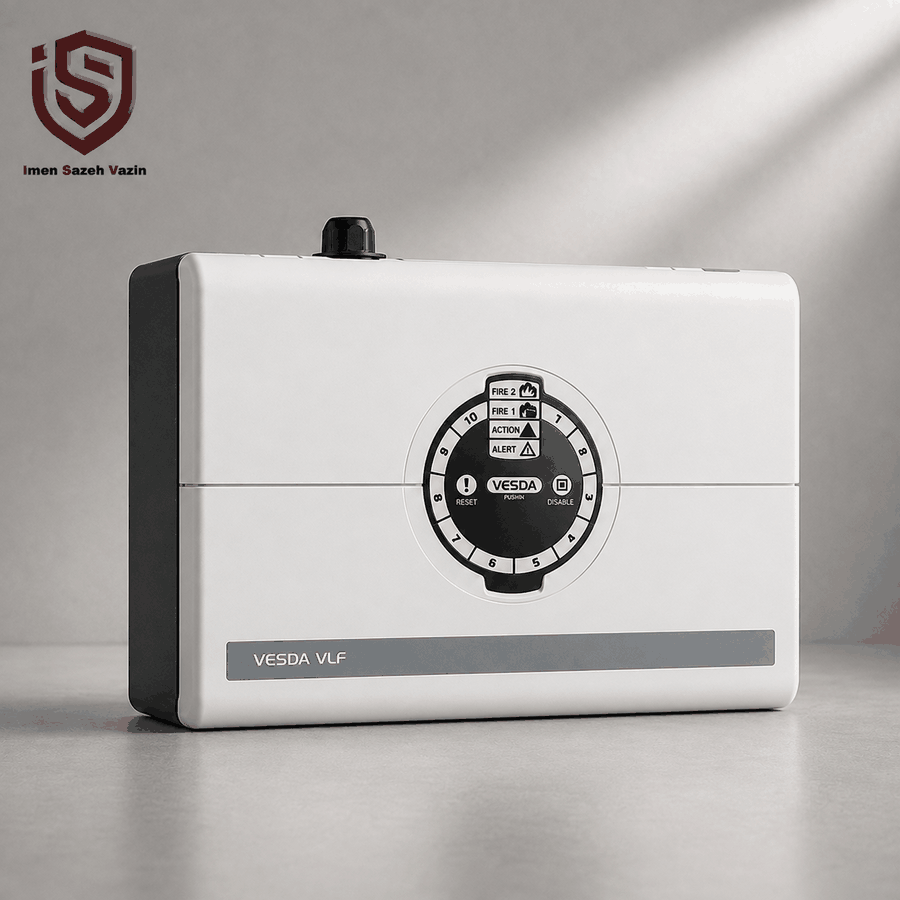

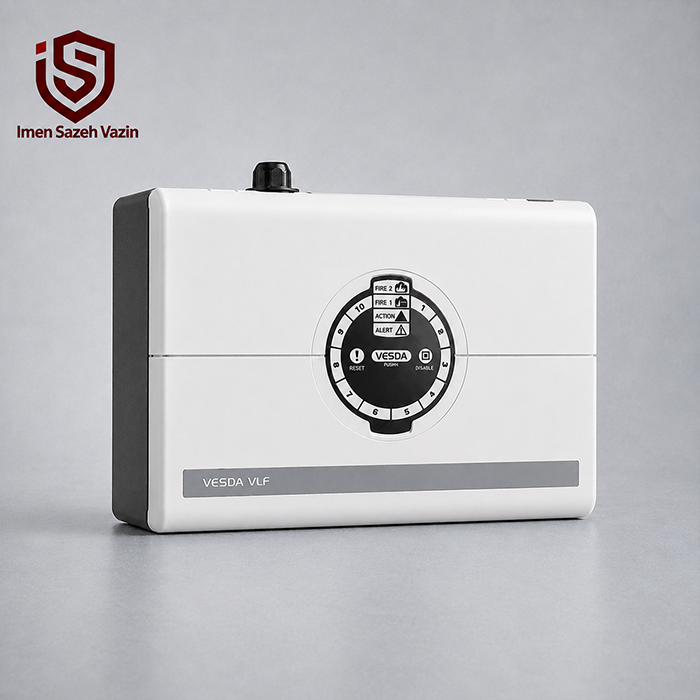

دتکتور VESDA VLF-250

دتکتور VESDA VLF-250 یکی از سیستم‌های تشخیص بسیار زودهنگام دود شرکت Xtralis است که برای حفاظت از محیط‌های کوچک اما حساس و حیاتی طراحی شده است. این دتکتور از فناوری نمونه‌برداری مداوم هوا استفاده می‌کند و می‌تواند مقدار بسیار کمی از دود را پیش از گسترش حریق شناسایی کند.

بر اساس دیتاشیت رسمی VESDA، مدل VLF-250 برای فضاهایی با پوشش حداکثر 250 مترمربع طراحی شده است. به همین دلیل این محصول برای اتاق‌های سرور، مراکز مخابراتی کوچک، اتاق‌های کنترل، فضاهای دارای تجهیزات الکترونیکی ارزشمند و سایر محیط‌هایی که تشخیص سریع حریق اهمیت بالایی دارد، گزینه مناسبی محسوب می‌شود.

دتکتور مکشی VESDA VLF-250 چگونه کار می‌کند؟

VESDA VLF-250 برخلاف دتکتورهای نقطه‌ای معمولی منتظر نمی‌ماند تا دود به خود دتکتور برسد.

این دستگاه با استفاده از یک شبکه لوله، هوا را به‌طور پیوسته از نقاط مختلف محیط نمونه‌برداری می‌کند. هوا از سوراخ‌های نمونه‌برداری وارد لوله می‌شود و دستگاه آن را به سمت محفظه تشخیص می‌کشد.

سپس سیستم هوا را فیلتر می‌کند و وارد محفظه تشخیص می‌سازد. فناوری مبتنی بر پراکندگی نور، وجود ذرات بسیار کوچک دود را بررسی می‌کند. این روش امکان تشخیص حریق را در مراحل اولیه فراهم می‌کند؛ زمانی که ممکن است هنوز دود قابل توجهی در محیط دیده نشود.

همین قابلیت، VLF-250 را از بسیاری از دتکتورهای معمولی متمایز می‌کند.

تشخیص بسیار زودهنگام حریق

در بعضی محیط‌ها چند دقیقه تأخیر در تشخیص حریق می‌تواند خسارت زیادی ایجاد کند.

برای مثال در اتاق سرور، مرکز داده کوچک یا اتاق تجهیزات الکترونیکی، حتی مقدار کمی دود می‌تواند نشانه آغاز یک مشکل جدی باشد. دتکتور VESDA VLF-250 با نمونه‌برداری مداوم هوا تلاش می‌کند شرایط غیرعادی را در مراحل اولیه شناسایی کند.

این ویژگی به تیم بهره‌برداری زمان بیشتری برای بررسی شرایط، واکنش مناسب و جلوگیری از گسترش حریق می‌دهد.

پوشش تا 250 مترمربع

شرکت Xtralis حداکثر سطح پوشش VLF-250 را تا 250 مترمربع اعلام کرده است. البته طراحی نهایی شبکه لوله، تعداد سوراخ‌های نمونه‌برداری و میزان پوشش باید با استانداردهای محلی و طراحی صحیح سیستم هماهنگ باشد.

این ویژگی باعث می‌شود VLF-250 برای پروژه‌هایی مناسب باشد که به عملکرد VESDA نیاز دارند اما وسعت محیط بسیار زیاد نیست.

برای محیط‌های کوچک و حساس، استفاده از یک سیستم متناسب با ابعاد پروژه می‌تواند از نظر هزینه، نصب و نگهداری منطقی‌تر باشد.

شبکه لوله نمونه‌برداری VLF-250

VLF-250 امکان استفاده از یک یا دو شاخه لوله نمونه‌برداری را فراهم می‌کند.

طبق مشخصات رسمی، دستگاه می‌تواند با یک لوله حداکثر 25 متر و تا 12 سوراخ نمونه‌برداری کار کند.

در حالت دو شاخه، هر شاخه می‌تواند حداکثر 15 متر طول داشته باشد و برای هر شاخه تا 6 سوراخ نمونه‌برداری در نظر گرفته شود.

طراح باید محل سوراخ‌ها، قطر آنها و آرایش لوله‌ها را براساس شرایط واقعی محیط تعیین کند.

Xtralis برای طراحی شبکه لوله از ابزار ASPIRE نیز استفاده می‌کند. این ابزار به طراح کمک می‌کند عملکرد شبکه نمونه‌برداری را قبل از اجرا بررسی کند.

فناوری Ultrasonic Flow Sensing

یکی از ویژگی‌های مهم دتکتور VESDA VLF-250، استفاده از Ultrasonic Flow Sensing است.

این فناوری نرخ جریان هوای داخل شبکه نمونه‌برداری را اندازه‌گیری می‌کند. طبق توضیحات دیتاشیت، این روش نسبت به تغییرات دمای هوا و فشار مقاوم است و آلودگی نیز تأثیر کمتری بر عملکرد آن دارد.

کنترل جریان هوا اهمیت زیادی دارد؛ زیرا انسداد لوله، باز شدن مسیر یا تغییر غیرطبیعی جریان می‌تواند عملکرد سیستم نمونه‌برداری را تحت تأثیر قرار دهد.

VLF-250 با پایش جریان، شرایط غیرعادی را شناسایی می‌کند و اطلاعات لازم را در اختیار کاربر قرار می‌دهد.

AutoLearn Smoke و AutoLearn Flow

VLF-250 قابلیت‌های AutoLearn Smoke و AutoLearn Flow را ارائه می‌کند.

این قابلیت‌ها شرایط عادی محیط را بررسی می‌کنند و به دستگاه کمک می‌کنند آستانه‌های مناسب دود و جریان را متناسب با محیط تعیین کند.

طبق دیتاشیت، فرآیند AutoLearn می‌تواند از حداقل 15 دقیقه تا حداکثر 15 روز ادامه داشته باشد و زمان پیش‌فرض آن 14 روز است.

این قابلیت در محیط‌هایی که شرایط کاری و جریان هوا در ساعات مختلف تغییر می‌کند، اهمیت بیشتری پیدا می‌کند.

نمایشگر Smoke Dial

یکی از بخش‌های کاربردی VLF-250، نمایشگر Smoke Dial است.

این نمایشگر وضعیت سطح دود را به شکل بصری نشان می‌دهد و کاربر می‌تواند حتی از فاصله مشخصی وضعیت دستگاه را سریع‌تر ارزیابی کند.

نمایشگر دستگاه همچنین چهار وضعیت آلارم، سطح دود، Fault، Disable و سایر اطلاعات اصلی را نمایش می‌دهد.

وجود نمایشگر ساده و قابل فهم، کار بهره‌برداری و بررسی وضعیت سیستم را آسان‌تر می‌کند.

قابلیت Instant Fault Finder

VESDA VLF-250 برای عیب‌یابی سریع‌تر از قابلیت Instant Fault Finder استفاده می‌کند.

در صورت وقوع خطا، کاربر می‌تواند درب سرویس دستگاه را باز کند و Instant Fault Finder را فعال کند. در این حالت، Smoke Dial به نمایشگر خطا تبدیل می‌شود و شماره بخش‌های آن نوع مشکل را مشخص می‌کند.

این سیستم خطاهایی مانند مشکل فیلتر، Aspirator، High Flow، Low Flow، تجهیزات خارجی یا منبع تغذیه، کارت Interface، سیم‌کشی و خطای AutoLearn را نمایش می‌دهد.

این قابلیت می‌تواند زمان عیب‌یابی اولیه را کاهش دهد و اطلاعات دقیق‌تری در اختیار تکنسین قرار دهد.

ثبت تا 18000 رویداد

سیستم Event Log در VLF-250 می‌تواند تا 18000 رویداد را ذخیره کند.

دستگاه اطلاعات مربوط به سطح دود، سطح جریان، وضعیت دتکتور و Faultها را به همراه زمان و تاریخ در حافظه غیر فرار ثبت می‌کند.

این اطلاعات برای بررسی سابقه سیستم، تحلیل خطاها و نگهداری دوره‌ای اهمیت زیادی دارند.

آستانه‌های قابل تنظیم آلارم

VLF-250 امکان تنظیم چند سطح هشدار را فراهم می‌کند.

برای Alert و Action، محدوده تنظیم حساسیت از 0.025 تا 2.00 درصد obscuration per meter است.

برای Fire 1 و Fire 2 نیز محدوده از 0.025 تا 20.00 درصد obs/m قابل تنظیم است.

همچنین کاربر می‌تواند برای هر سطح آلارم تأخیر بین صفر تا 60 ثانیه تعریف کند.

این انعطاف به طراح اجازه می‌دهد رفتار سیستم را با حساسیت موردنیاز پروژه هماهنگ کند.

استاندارد EN 54-20 و کلاس‌های تشخیص

طبق دیتاشیت رسمی، VESDA VLF-250 الزامات EN 54-20 را پوشش می‌دهد و می‌تواند براساس طراحی شبکه در کلاس‌های مختلف قرار گیرد.

برای پیکربندی 12 سوراخ، دیتاشیت مقادیر زیر را اعلام کرده است:

Class A با 0.12% obs/m،
Class B با 0.35% obs/m،
و Class C با 0.80% obs/m.

طبقه‌بندی نهایی هر طراحی با استفاده از نرم‌افزار ASPIRE تعیین می‌شود.

تاییدیه‌ها و استانداردهای VLF-250

این محصول در دیتاشیت با مجموعه‌ای از تاییدیه‌ها و استانداردها معرفی شده است؛ از جمله UL، ULC، FM، CE، UKCA، LPCB، VdS و EN 54-20. همچنین تاییدیه‌های منطقه‌ای ممکن است میان مدل‌ها متفاوت باشند.

در پروژه‌های حساس باید نسخه دقیق تجهیز و تاییدیه موردنیاز پروژه قبل از سفارش بررسی شود.

مشخصات فنی VESDA VLF-250

این مشخصات مستقیماً از صفحه دوم دیتاشیت VLF-250 استخراج شده‌اند.

کاربرد VESDA VLF-250

VESDA VLF-250 برای محیط‌هایی مناسب است که هم مساحت نسبتاً محدودی دارند و هم تشخیص سریع دود اهمیت بالایی دارد.

کاربردهای متداول آن شامل اتاق سرور، اتاق UPS، مراکز مخابراتی، اتاق تجهیزات الکتریکی، مراکز کنترل، اتاق‌های شبکه، فضاهای دارای تجهیزات ارزشمند و محیط‌های تجاری حساس است.

البته طراح سیستم باید نوع خطر، جریان هوا، معماری محیط و الزامات استاندارد پروژه را قبل از انتخاب نهایی بررسی کند.

طراحی سیستم اعلام حریق VESDA

طراحی یک سیستم Aspirating Smoke Detection فقط به انتخاب دستگاه محدود نمی‌شود.

تعداد سوراخ‌های نمونه‌برداری، مسیر لوله‌ها، طول شاخه‌ها، شرایط جریان هوا، محل دتکتور و کلاس موردنیاز EN54-20 همگی روی عملکرد نهایی سیستم تأثیر می‌گذارند.

برای طراحی و اجرای اصولی سیستم می‌توانید از خدمات طراحی و اجرای سیستم‌های اعلام و اطفای حریق ایمن سازه وزین استفاده کنید.

کارشناسان ایمن سازه وزین می‌توانند براساس شرایط پروژه، ساختار شبکه نمونه‌برداری و تجهیزات مناسب را بررسی کنند.

خرید و استعلام قیمت VESDA VLF-250

قبل از خرید دتکتور VESDA VLF-250 باید متراژ محیط، کلاس حساسیت موردنیاز، شبکه لوله‌کشی، تعداد نقاط نمونه‌برداری و شرایط نصب مشخص شود.

همچنین بهتر است تجهیزات جانبی مانند فیلتر، Aspirator، کارت Interface و تجهیزات کنترل موردنیاز پروژه از ابتدا بررسی شوند.

برای استعلام قیمت VLF-250، بررسی موجودی، طراحی شبکه نمونه‌برداری و دریافت مشاوره تخصصی، با کارشناسان ایمن سازه وزین تماس بگیرید.

کارشناسان ایمن سازه وزین می‌توانند براساس نوع کاربری، مساحت فضا و سطح حساسیت موردنیاز، مناسب بودن VLF-250 را برای پروژه شما بررسی کنند.

برای مشاهده سایر تجهیزات اعلام حریق و ایمنی نیز می‌توانید از فروشگاه ISV Kala بازدید کنید.

سوالات متداول VESDA VLF-250

VLF-250 چه نوع دتکتوری است؟

 یک دتکتور مکشی یا Aspirating Smoke Detector است که هوا را از طریق شبکه لوله نمونه‌برداری می‌کند و برای تشخیص بسیار زودهنگام دود طراحی شده است.

VLF-250 چه مساحتی را پوشش می‌دهد؟

حداکثر پوشش اعلام‌شده برای این دستگاه تا 250 مترمربع است؛ البته طراحی نهایی به استانداردها و شبکه نمونه‌برداری بستگی دارد.

حداکثر طول لوله VLF-250 چقدر است؟

در پیکربندی یک شاخه، طول لوله می‌تواند تا 25 متر باشد. در پیکربندی دو شاخه، هر شاخه حداکثر 15 متر طول دارد.

آیا VLF-250 قابلیت AutoLearn دارد؟

بله. دستگاه از AutoLearn Smoke و AutoLearn Flow برای یادگیری شرایط دود و جریان هوا استفاده می‌کند.

VLF-250 چند رویداد ذخیره می‌کند؟

حافظه Event Log دستگاه تا 18000 رویداد را به همراه تاریخ و زمان ثبت می‌کند.

آیا VLF-250 استاندارد EN54-20 دارد؟

بله. در دیتاشیت محصول، EN54-20 و قابلیت طبقه‌بندی Class A، B و C براساس طراحی شبکه ذکر شده است.
