دتکتور گازی مسیر باز دراگر Pulsar 7000:

دتکتور گازی مسیر باز مسیر باز دراگر Pulsar 7000 برای همین نوع سناریو طراحی می شود. این تجهیز به‌جای اندازه‌گیری غلظت در یک نقطه محدود، یک مسیر نوری میان Transmitter و Receiver ایجاد می‌کند و وجود هیدروکربن را در تمام این مسیر پایش می‌کند. نتیجه این است که به‌جای اینکه Gas Cloud حتماً به خود سنسور برسد، کافی است بخشی از ابر وارد Optical Path شود.

در یک پالایشگاه یا واحد پتروشیمی نمی‌توان همیشه پیش‌بینی کرد که ابر گاز پس از نشت دقیقاً از کنار کدام سنسور عبور خواهد کرد. جهت باد، شکل سازه‌ها، ارتفاع محل Release و حتی تجهیزات فرآیندی اطراف می‌توانند مسیر حرکت Gas Cloud را تغییر دهند. به همین دلیل، در پروژه‌هایی که تشخیص سریع گازهای قابل اشتعال اهمیت زیادی دارد، تنها تکیه بر Point Gas Detector همیشه بهترین راهکار نیست.

Dräger این خانواده را برای تشخیص گازها و بخارات هیدروکربنی قابل اشتعال در صنایع نفت، گاز و شیمیایی ارائه کرده است. سیستم می‌تواند گازهایی مانند متان، پروپان و اتیلن را تشخیص دهد و در نسخه مناسب، محدوده‌ای تا 200 متر را تحت نظارت قرار دهد. زمان پاسخ نیز کمتر یا مساوی 2 ثانیه اعلام می شود.

برای بررسی سایر تجهیزات ایمنی و سیستم‌های حفاظتی می‌توانید بخش محصولات ایمن سازه وزین را نیز مشاهده کنید.

دتکتور گازی مسیر باز  Pulsar 7000 چگونه گاز را تشخیص می‌دهد؟

اساس عملکرد دتکتور گازی مسیر باز Pulsar 7000 بر جذب مادون قرمز توسط مولکول‌های هیدروکربن است. Transmitter چند منبع Xenon دارد که پالس‌های مادون قرمز را به سمت Receiver ارسال می‌کنند. زمانی که هیچ گاز هدفی بین دو تجهیز وجود ندارد، Receiver شدت مشخصی از نور را دریافت می‌کند. اما اگر ابر هیدروکربنی وارد مسیر شود، بخشی از انرژی مادون قرمز در طول موج‌های خاص جذب می‌شود و مقدار نور دریافتی تغییر می‌کند.

Receiver این تغییر را تحلیل کرده و آن را به یک Signal قابل استفاده برای سیستم کنترل تبدیل می‌کند. در ساختار استاندارد، خروجی 4–20 mA برای ارسال مقدار اندازه‌گیری به Control System یا Fire & Gas Panel در نظر گرفته شده است. راهنمای رسمی محصول نیز توضیح می‌دهد که Transmitter و Receiver با استفاده از همین اصل جذب IR وجود Hydrocarbon Cloud را در Measuring Path تشخیص می‌دهند.

این فناوری برای محیط‌های صنعتی مناسب است، زیرا برخلاف بعضی سنسورهای Catalytic، اصل تشخیص آن به واکنش شیمیایی روی یک عنصر حساس متکی نیست. با این حال، انتخاب صحیح نوع Detector همچنان باید با توجه به Gas Hazard واقعی پروژه انجام شود.

چرا دتکتور گازی مسیر باز در پالایشگاه ارزشمند است؟

فرض کنید در اطراف یک Pump یا Compressor نشتی گاز اتفاق بیفتد. در فضای باز، Gas Plume ممکن است با باد به سمت‌های مختلف حرکت کند. اگر فقط چند Point Detector در نقاط مشخص نصب باشند، ممکن است ابر گاز برای مدتی از میان آن‌ها عبور نکند.

در مقابل، یک Open Path Detector مسیر طولانی‌تری را تحت نظر دارد. هر زمان Gas Cloud آن مسیر را قطع کند، Detector فرصت تشخیص خواهد داشت. همین موضوع Open Path Detection را برای Process Areaهای باز، Tank Farm، Compressor Station، Loading Area و Perimeter Monitoring جذاب می‌کند.

البته Open Path قرار نیست تمام Point Detectorها را حذف کند. در بسیاری از طراحی‌های حرفه‌ای، این دو فناوری مکمل یکدیگر هستند. HSE نیز در راهنمای انتخاب تجهیزات تشخیص گاز توضیح می‌دهد که Point Detector و Open-Path Detector عملکرد متفاوتی دارند و انتخاب باید بر اساس نوع گاز، غلظت مورد انتظار، محل Release و هدف Detection انجام شود.

برای مطالعه مرجع مستقل می‌توانید از راهنمای HSE درباره انتخاب و استفاده از دتکتور گازی مسیر باز قابل اشتعال استفاده کنید.

تفاوت دتکتور گازی مسیر باز Pulsar 7700 و Pulsar 7900 چیست؟

یکی از نکات مهمی که هنگام سفارش این خانواده باید بدانیم این است که Pulsar 7000 تنها یک مدل ثابت نیست. Receiverهای مختلف برای گازهای متفاوت Calibration شده‌اند.

Pulsar 7700 برای کاربردهای Methane و Propane ارائه شده است، در حالی که Pulsar 7900 به‌صورت کارخانه‌ای برای Ethylene Calibration می‌شود. این تفاوت در پروژه‌های پتروشیمی اهمیت زیادی دارد، زیرا پاسخ طیفی هیدروکربن‌ها یکسان نیست و انتخاب Receiver باید مطابق Gas Target واقعی انجام شود.

در نتیجه اگر پروژه مربوط به Ethylene Unit باشد، انتخاب یک Receiver صرفاً بر اساس عنوان عمومی Pulsar 7000 کافی نیست. Gas Calibration باید بخشی از بررسی فنی Submittal باشد.

محدوده تشخیص دتکتور گازی مسیر باز  Pulsar 7000

یکی از نقاط قوت این خانواده امکان استفاده در Path Lengthهای متفاوت است. بسته به Configuration و Certification، نسخه‌های Short، Medium و Long Range ارائه می‌شوند.

این محدوده‌ها در اطلاعات سفارش نسخه‌های Pulsar 7000 ارائه شده‌اند.

وجود چند Range به این معنی است که لازم نیست در هر پروژه از Long Range استفاده شود. اگر فاصله واقعی میان Tx و Rx فقط 25 متر است، انتخاب Short Range می‌تواند منطقی‌تر باشد. در مقابل، برای یک Tank Farm یا Process Area بزرگ، Long Range می‌تواند بخش بسیار وسیع‌تری را با یک مسیر نوری پوشش دهد.

آیا برد 200 متر همیشه مزیت است؟

خیر. این یکی از اشتباهات رایج در خرید Open Path Gas Detector است.

برد بیشتر تنها زمانی مفید است که مسیر Beam واقعاً از ناحیه‌ای عبور کند که Gas Cloud احتمال حضور در آن را دارد. یک Detector با برد 200 متر که در ارتفاع یا جهت اشتباه نصب شده باشد، الزاماً از یک مسیر 40 متری که بر اساس Gas Dispersion Study انتخاب شده بهتر نیست.

در طراحی باید Potential Release Points، Wind Rose، ارتفاع تجهیزات، Density گاز و نحوه حرکت احتمالی Plume بررسی شوند. بنابراین Path Length فقط یک Specification نیست؛ بخشی از Engineering Design سیستم است.

زمان پاسخ کمتر از 2 ثانیه

یکی از ویژگی‌های شاخص دتکتور گازی مسیر باز  Pulsar 7000 سرعت پاسخ بسیار بالای آن است. Response Time در مشخصات محصول ≤2 seconds اعلام شود.

در یک سناریوی Hydrocarbon Release این زمان اهمیت زیادی دارد. اگر ابر گاز به سمت Ignition Source، Compressor House یا بخش دیگری از سایت حرکت کند، Detection سریع‌تر می‌تواند زمان بیشتری برای اجرای اقدامات حفاظتی ایجاد کند.

این اقدامات می‌توانند شامل Gas Alarm، Process Shutdown، ESD، بستن شیرهای Isolation یا آغاز واکنش Emergency Response باشند. البته نوع اقدام باید از قبل در Cause & Effect پروژه تعریف شده باشد.

LEL.m چیست و چرا با %LEL متفاوت است؟

Point Detector معمولاً غلظت Gas را در همان نقطه با واحد %LEL نمایش می‌دهد. اما در Open Path System، Receiver مقدار گاز موجود در کل مسیر Beam را اندازه‌گیری می‌کند. بنابراین از یک واحد Integrated مانند LEL.m استفاده می‌شود.

برای نمونه، اگر یک ابر با غلظت 50 درصد LEL به طول 2 متر از Beam عبور کند، مقدار انتگرالی تقریباً برابر با 1 LEL.m خواهد بود. ابر 100 درصد LEL با طول یک متر نیز همین مقدار Integrated Concentration را ایجاد می‌کند.

این موضوع در تفسیر Alarm بسیار مهم است. Open Path Detector نمی‌تواند همیشه مشخص کند که عدد خوانده‌شده ناشی از یک Gas Cloud بسیار غلیظ و کوتاه بوده یا ابری رقیق‌تر که طول بیشتری از Beam را اشغال کرده است. HSE نیز همین تفاوت بنیادی میان Point و Open Path Measurement را توضیح می‌دهد.

استاندارد جدید IEC برای دتکتور گازی مسیر باز

برای محتوای فنی جدید بهتر است از وضعیت فعلی استانداردها استفاده شود. IEC 60079-29-0:2025 الزامات عمومی و روش‌های آزمون Gas Detection Equipment را پوشش می‌دهد و نوع FL-OP را مشخصاً برای تجهیزات Open Path تشخیص گازهای قابل اشتعال تعریف می‌کند.

بنابراین برای صفحه محصول جدید استفاده از این مرجع، محتوا را به وضعیت فعلی استانداردهای بین‌المللی نزدیک‌تر می‌کند.

مرجع مستقل: IEC 60079-29-0:2025 – Gas Detection Equipment

خودپایش مداوم در دتکتور گازی مسیر باز  Pulsar 7000

یکی از مشکلاتی که در Open Path Detectorها باید جدی گرفته شود، افت Signal Strength است. آلودگی Optics، تغییرات مکانیکی، انسداد جزئی یا بعضی شرایط محیطی می‌توانند باعث ضعیف شدن نور دریافتی شوند.

Pulsar 7000 دارای Continuous Self-Monitoring است. سیستم وضعیت Signal را پایش می‌کند و اگر شدت نور به دلیل آلودگی اپتیک یا مشکل دیگری کاهش پیدا کند، می‌تواند Maintenance Signal قابل تنظیم ایجاد کند. به این ترتیب کاهش کیفیت Beam الزاماً منتظر Fault کامل نمی‌ماند و تیم نگهداری می‌تواند زودتر متوجه شرایط شود.

در یک سایت بزرگ این قابلیت اهمیت زیادی دارد، زیرا آلودگی تدریجی Lens ممکن است در بازدید چشمی روزانه مشخص نباشد.

LED وضعیت روی Transmitter و Receiver

هر دو بخش Transmitter و Receiver دارای Status LED هستند تا وضعیت Operational دستگاه برای تکنسین قابل مشاهده باشد. این ویژگی هنگام Commissioning، Alignment و Maintenance بسیار مفید است.

در یک تجهیز صنعتی، چنین Indicatorهایی شاید جزئی به نظر برسند، اما در زمان Troubleshooting باعث می‌شوند تکنسین سریع‌تر تفاوت میان وضعیت Normal، Maintenance و Fault را بررسی کند.

قابلیت HART و خروجی 4–20 mA

Pulsar 7000 دارای خروجی 4–20 mA و ارتباط HART است.

خروجی آنالوگ باعث می‌شود Detector بتواند با طیف گسترده‌ای از Fire & Gas Panels، PLCها و DCSها Integration شود. در عین حال HART امکان دسترسی به Diagnostics و تنظیمات بیشتر را فراهم می‌کند.

Pulsar Interface Adapter یا PIA نیز برای برقراری ارتباط با سیستم در نظر گرفته شده و می‌تواند در کنار HART Handheld یا نرم‌افزار PolySoft برای Alignment، Configuration و بررسی عملکرد استفاده شود.

این موضوع هنگام Commissioning یک Open Path Detector اهمیت زیادی دارد، زیرا Tx و Rx باید دقیقاً نسبت به یکدیگر تنظیم شوند.

اهمیت Alignment در Open Path Detector

برخلاف Point Gas Detector، عملکرد Open Path System به وجود مسیر نوری صحیح میان Transmitter و Receiver وابسته است.

اگر سازه نصب لرزش داشته باشد یا پس از مدتی به دلیل Thermal Expansion تغییر موقعیت دهد، Beam Alignment می‌تواند تحت تأثیر قرار گیرد. بنابراین Support Structure باید پایدار انتخاب شود.

Dräger برای Pulsar 7000 از Gimbal Mounting و Fine Adjustment Screws استفاده می‌کند تا Alignment با دقت بیشتری انجام شود. Product Information همچنین Weather Shield، Mounting Plate، Junction Box و تجهیزات Alignment را به‌عنوان اجزای اصلی سیستم معرفی می‌کند.

در نتیجه، انتخاب Mounting Point بخشی از مهندسی سیستم است و نباید فقط بر اساس نزدیک بودن به کابل یا سازه موجود انجام شود.

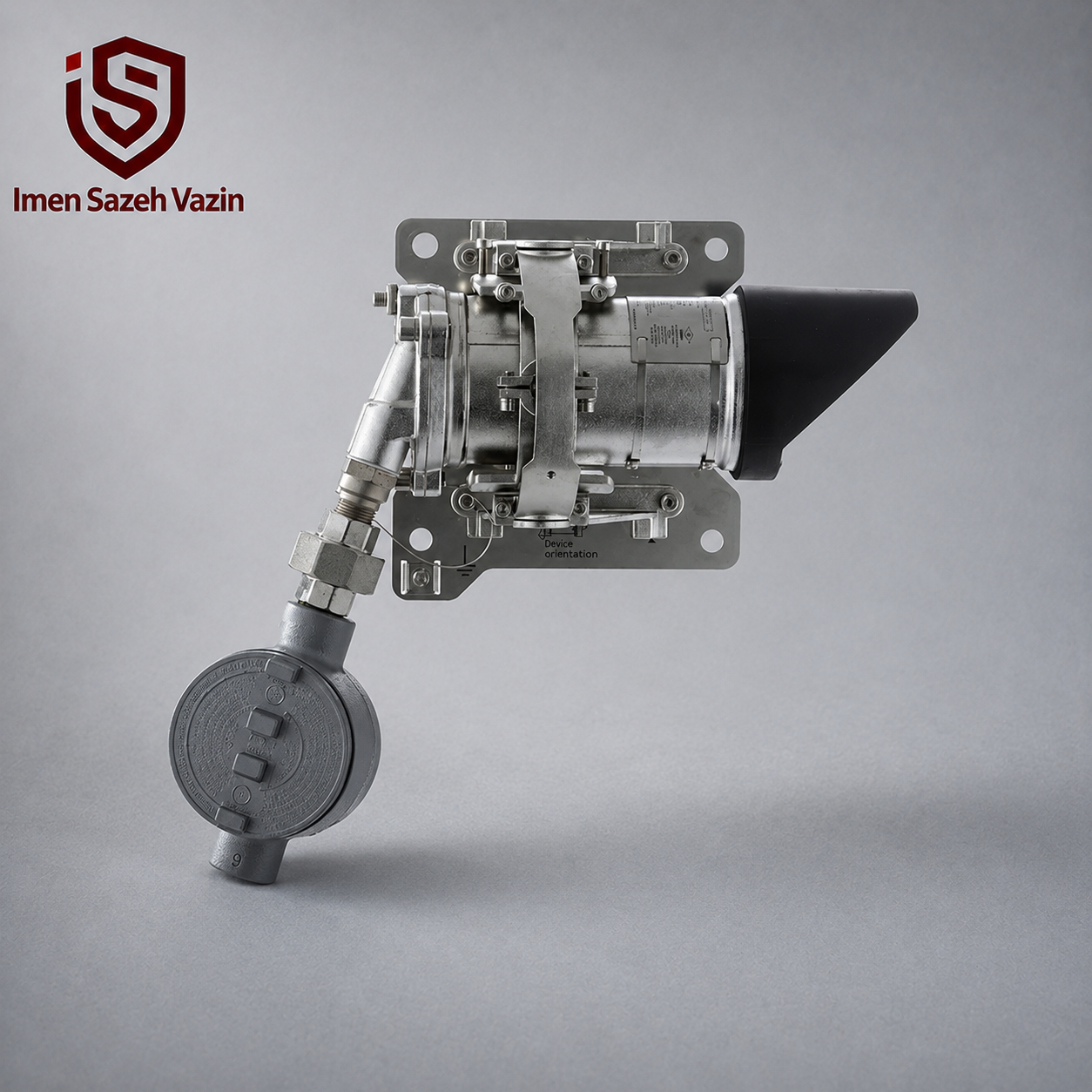

نسخه Duct Mount چه کاربردی دارد؟

خانواده Pulsar 7000 نسخه Duct Mount نیز دارد. این مدل برای شرایطی طراحی شده که هدف Detection در یک کانال یا مسیر تهویه است، نه یک Process Area باز.

این کاربرد می‌تواند در Air Intake یا Ventilation Duct اهمیت زیادی داشته باشد. اگر Gas Cloud وارد مسیر هوای یک ساختمان کنترل یا فضای ایمن شود، Detection سریع می‌تواند به سیستم اجازه دهد HVAC را متوقف کرده یا Damper مناسب را ببندد.

بنابراین در پروژه‌هایی که Control Room، Electrical Building یا Shelter در نزدیکی Process Area قرار دارد، Duct Gas Detection باید جداگانه در Hazard Study بررسی شود.

برای طراحی سناریوهای یکپارچه می‌توانید بخش خدمات ایمن سازه وزین را نیز بررسی کنید.

بدنه استنلس استیل 316L

Measuring Unit در Pulsar 7000 از Stainless Steel 316L تولید شود و Junction Box بسته به Configuration می‌تواند از 316L یا GRP باشد.

این موضوع در پالایشگاه، Offshore و مناطق ساحلی اهمیت زیادی دارد. رطوبت، Salt Atmosphere و مواد خورنده می‌توانند در طول عمر پروژه تجهیزات فلزی معمولی را تحت تأثیر قرار دهند.

316L به دلیل مقاومت مناسب در برابر خوردگی یکی از متریال‌های رایج در تجهیزات Instrumentation محیط‌های سخت محسوب می‌شود.

IP66/67 برای شرایط Outdoor

درجه حفاظت Pulsar 7000 برابر IP66/67 اعلام شده است.

این سطح حفاظت برای تجهیزی که ممکن است دائماً در فضای باز، در معرض باران، گردوغبار و شست‌وشوی صنعتی باشد اهمیت زیادی دارد.

با این حال IP Rating کل Installation فقط به Detector بستگی ندارد. Cable Gland، Junction Box، Conduit و روش نصب نیز باید متناسب با محیط انتخاب شوند.

محدوده دمای کاری گسترده

دمای کاری دتکتور گازی مسیر باز Pulsar 7000 از 55- درجه تا 60+ درجه سانتی‌گراد اعلام شده است.

این محدوده برای پروژه‌های کویری، مناطق بسیار سرد و Offshore ارزشمند است.

همچنین رطوبت کاری از 0 تا 100 درصد RH در حالت Non-Condensing ذکر شده است. بنابراین تجهیز برای شرایط رطوبتی شدید طراحی شده، اما تشکیل مایع روی تجهیزات همچنان باید طبق دستورالعمل نصب کنترل شود.

مشخصات فنی دتکتور گازی مسیر باز  Dräger Pulsar 7000 Series

اطلاعات فوق بر اساس مشخصات فنی فعلی و Product Information رسمی سری Pulsar 7000 تنظیم شده‌اند.

SIL 2 و SC 3 چه معنایی دارد؟

برای Pulsar 7000 قابلیت استفاده در سیستم‌های SIL 2 با Systematic Capability برابر SC 3 طبق IEC 61508-1-3 اعلام شده است.

این مشخصه برای پروژه‌های Safety-Critical اهمیت دارد، اما باید درست تفسیر شود. اینکه خود Detector قابلیت SIL داشته باشد به این معنی نیست که کل Safety Instrumented Function به‌صورت خودکار SIL 2 خواهد بود.

SIF شامل Sensor، Logic Solver و Final Element است و PFD/PFH، Proof Test Interval و Failure Data همه باید در محاسبات Functional Safety بررسی شوند.

Approvalهای صنعتی

سری دتکتور گازی مسیر باز Pulsar 7000 با مجموعه قابل توجهی از Approvalهای صنعتی عرضه می‌شود. در اطلاعات محصول، تأییدیه‌هایی مانند ATEX، IECEx، UL، CSA، FM و Approvalهای Marine ذکر شده‌اند.

این موضوع برای پروژه‌های بین‌المللی اهمیت دارد، اما در زمان خرید نباید فقط به نام خانواده محصول اکتفا کرد. Approval دقیق Part Number و Configuration خریداری‌شده باید با Project Specification تطبیق داده شود.

دتکتور گازی مسیر باز Pulsar 7000 برای چه محیط‌هایی مناسب است؟

مهم‌ترین کاربرد این محصول در محیط‌هایی است که احتمال انتشار Hydrocarbon Gas Cloud وجود دارد و نیاز است سطح بزرگی تحت نظارت قرار گیرد.

پالایشگاه می‌توان مسیر Beam را در اطراف Process Unit، Compressor Area یا Tank Farm تعریف کرد. پتروشیمی، نسخه مناسب می‌تواند برای Methane، Propane یا Ethylene انتخاب شود. Offshore، ساختار مقاوم و محدوده دمایی وسیع اهمیت بیشتری پیدا می‌کند و در تأسیسات گازی نیز Open Path Detector می‌تواند به‌عنوان مکمل Point Detection استفاده شود.

صنایع شیمیایی نیز اگر Gas Target با Response دستگاه سازگار باشد، Pulsar 7000 می‌تواند بخشی از Fixed Gas Detection Strategy باشد.

خطر متان، پروپان و اتیلن

هیدروکربن‌هایی که Pulsar 7000 برای آن‌ها طراحی می شود، در صورت تجمع در محدوده اشتعال می‌توانند خطر آتش‌سوزی و انفجار ایجاد کنند.

برای مثال NIOSH مقدار Lower Explosive Limit پروپان را حدود 2.1 درصد حجمی ذکر می‌کند.

برای مطالعه اطلاعات مستقل درباره خطرات مواد شیمیایی و گازهای صنعتی می‌توانید به NIOSH Pocket Guide to Chemical Hazards مراجعه کنید.

این لینک صرفاً یک مرجع مستقل ایمنی شغلی است و ارتباطی با سازنده محصول ندارد.

دتکتور گازی مسیر باز Pulsar 7000 یا Point Gas Detector؟

انتخاب میان Open Path و Point Detector باید براساس هدف Protection انجام شود.

بنابراین انتخاب حرفه‌ای معمولاً بر اساس Detector Coverage Study انجام می‌شود، نه اینکه یکی از این دو فناوری «بهتر» فرض شود.

مهم‌ترین نکته در طراحی: Gas Cloud باید از Beam عبور کند

خود Detector هرقدر پیشرفته باشد، اگر Optical Path در جای اشتباه قرار گیرد Coverage مناسب ایجاد نمی‌کند.

قبل از جانمایی بهتر است Sourceهای احتمالی Release، جهت غالب باد، ارتفاع Release، Density گاز و Plant Layout بررسی شوند.

همچنین باید توجه کرد که تجهیزات جدید در آینده مسیر Beam را مسدود نکنند. Pipe، Scaffold، Vehicle Route، Crane یا سازه‌های جدید می‌توانند روی Line of Sight اثر بگذارند.

در نتیجه Open Path Detection باید از ابتدا بخشی از Layout Engineering باشد.

نگهداری و تمیزکاری Optics

Optical Detector به وضعیت سطح لنزها حساس است. گردوغبار، نمک، آلودگی صنعتی یا رسوبات می‌توانند Signal Strength را کاهش دهند.

مزیت Pulsar 7000 این است که Self-Monitoring می‌تواند افت تدریجی سیگنال را شناسایی کرده و Maintenance Indication ایجاد کند. با این حال این قابلیت جایگزین Inspection و Cleaning دوره‌ای نیست.

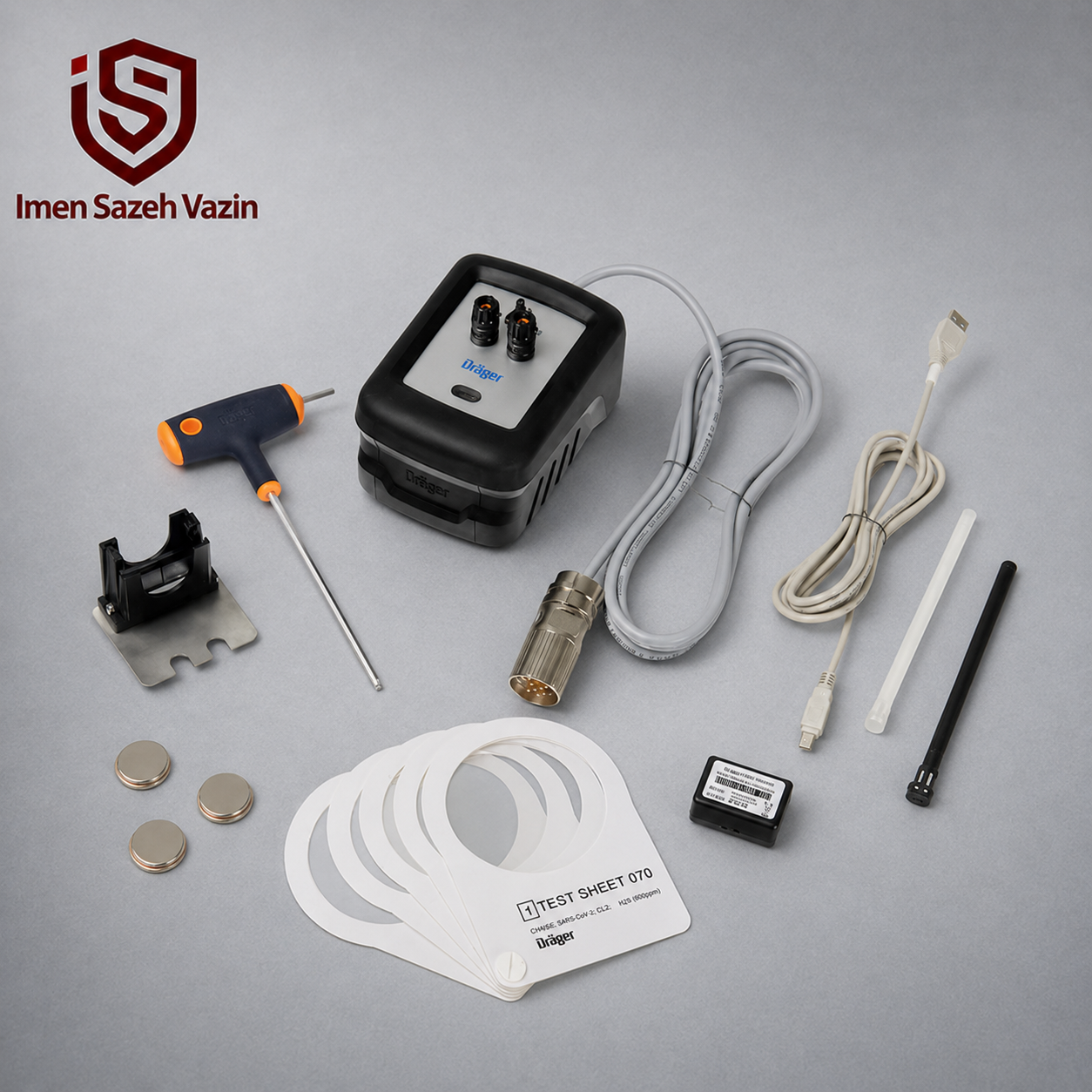

Dräger برای این خانواده Lens Cleaning Fluid، Gas Test Sheets و Gas Cell Kits نیز در فهرست تجهیزات سرویس و تست ارائه می‌کند.

چهار ویژگی شاخص دتکتور گازی مسیر باز  Pulsar 7000

چهار مشخصه فنی مهم دتکتور گازی مسیر باز

سوالات متداول درباره Dräger Pulsar 7000

Pulsar 7000 چه نوع دتکتور گازی مسیر باز است؟

یک Fixed Open Path Infrared Gas Detector برای تشخیص گازها و بخارات هیدروکربنی قابل اشتعال است.

حداکثر فاصله میان Transmitter و Receiver چقدر است؟

در نسخه Long Range تا حدود 200 متر می‌رسد.

زمان پاسخ چقدر است؟

کمتر یا مساوی 2 ثانیه اعلام می شود.

Pulsar 7700 برای چه گازهایی است؟

Receiver مدل Pulsar 7700 برای Methane و Propane Calibration می شود.

Pulsar 7900 چه تفاوتی دارد؟

Pulsar 7900 برای Ethylene Calibration می شود.

آیا Duct Mount نیز دارد؟

بله. نسخه Pulsar 7700 Duct Mount برای کاربردهای داخل Duct و Ventilation موجود است.

خروجی دستگاه چیست؟

4–20 mA و HART در مشخصات محصول پشتیبانی می‌شوند.

ولتاژ تغذیه چقدر است؟

18 تا 32 ولت DC.

درجه حفاظت چیست؟

IP66/IP67.

آیا برای Offshore مناسب است؟

وجود بدنه 316L، IP66/IP67، گستره دمایی وسیع و نسخه‌های Heavy Duty/Offshore باعث می‌شود این خانواده برای چنین پروژه‌هایی قابل بررسی باشد.

آیا دتکتور گازی مسیر باز  Pulsar 7000 جایگزین Point Gas Detector است؟

الزاماً خیر. در بسیاری از پروژه‌ها Open Path و Point Detector برای ایجاد Coverage بهتر در کنار یکدیگر استفاده می‌شوند.

خرید دتکتور گازی مسیر باز دراگر Pulsar 7000

برای انتخاب Pulsar 7000 بهتر است ابتدا Gas Hazard مشخص شود، نه اینکه کار را از انتخاب Part Number شروع کنیم. اگر هدف Methane یا Propane است، Pulsar 7700 بررسی می‌شود؛ اگر گاز اصلی Ethylene باشد، Pulsar 7900 اهمیت پیدا می‌کند. سپس باید طول Path، نوع نصب، شرایط Hazardous Area، خروجی مورد نیاز و Integration با Fire & Gas Panel بررسی شود.

همچنین انتخاب Short، Medium یا Long Range باید متناسب با فاصله واقعی و Coverage Study انجام شود. استفاده از Long Range صرفاً به دلیل برد بیشتر، بدون بررسی Gas Dispersion، مزیت واقعی ایجاد نمی‌کند.

برای بررسی تجهیزات مرتبط می‌توانید به محصولات ایمن سازه وزین مراجعه کنید و برای انتخاب فنی، استعلام یا بررسی پروژه از طریق تماس با کارشناسان ایمن سازه وزین اقدام کنید.

جمع‌بندی

Dräger Pulsar 7000 Series یک راهکار Open Path Infrared برای محیط‌هایی است که نشت هیدروکربن می‌تواند در فضای وسیعی منتشر شود. پوشش تا 200 متر، پاسخ کمتر یا مساوی 2 ثانیه، نسخه‌های اختصاصی برای Methane/Propane و Ethylene، خروجی 4–20 mA و HART، Self-Monitoring، SIL 2، بدنه 316L و IP66/67 مهم‌ترین ویژگی‌هایی هستند که این محصول را برای صنایع نفت و گاز، پالایشگاه، پتروشیمی، صنایع شیمیایی و Offshore مناسب می‌کنند.

با این حال نقطه قوت واقعی Pulsar 7000 زمانی مشخص می‌شود که Detector به‌درستی جانمایی می شود. Beam باید از مسیری عبور کند که احتمال حضور Gas Cloud در آن وجود دارد و Mounting Structure نیز باید از نظر لرزش و Alignment پایدار باشد. در چنین شرایطی Open Path Detection می‌تواند لایه بسیار مؤثری در کنار Point Detection و سایر اجزای Fire & Gas System ایجاد کند.
