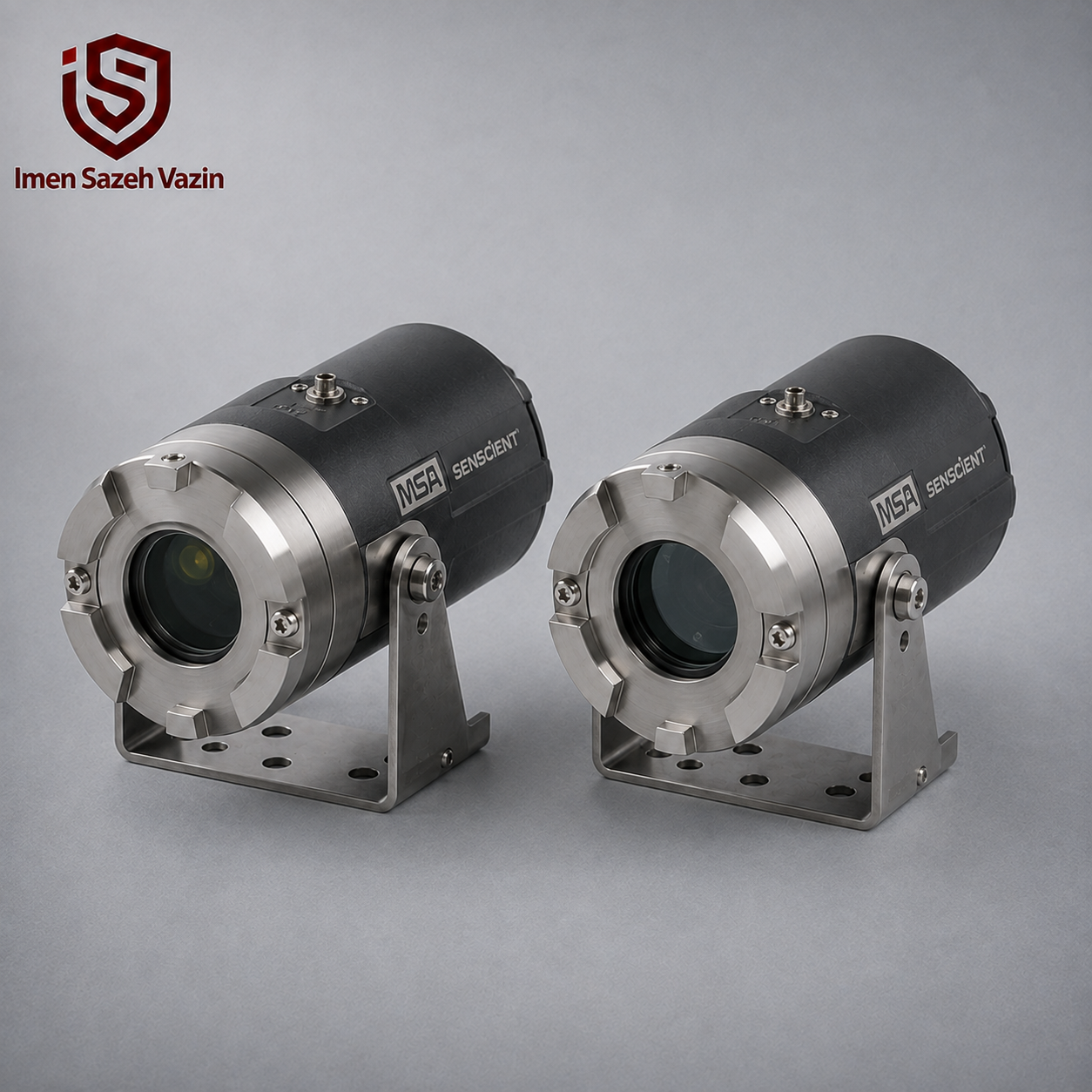

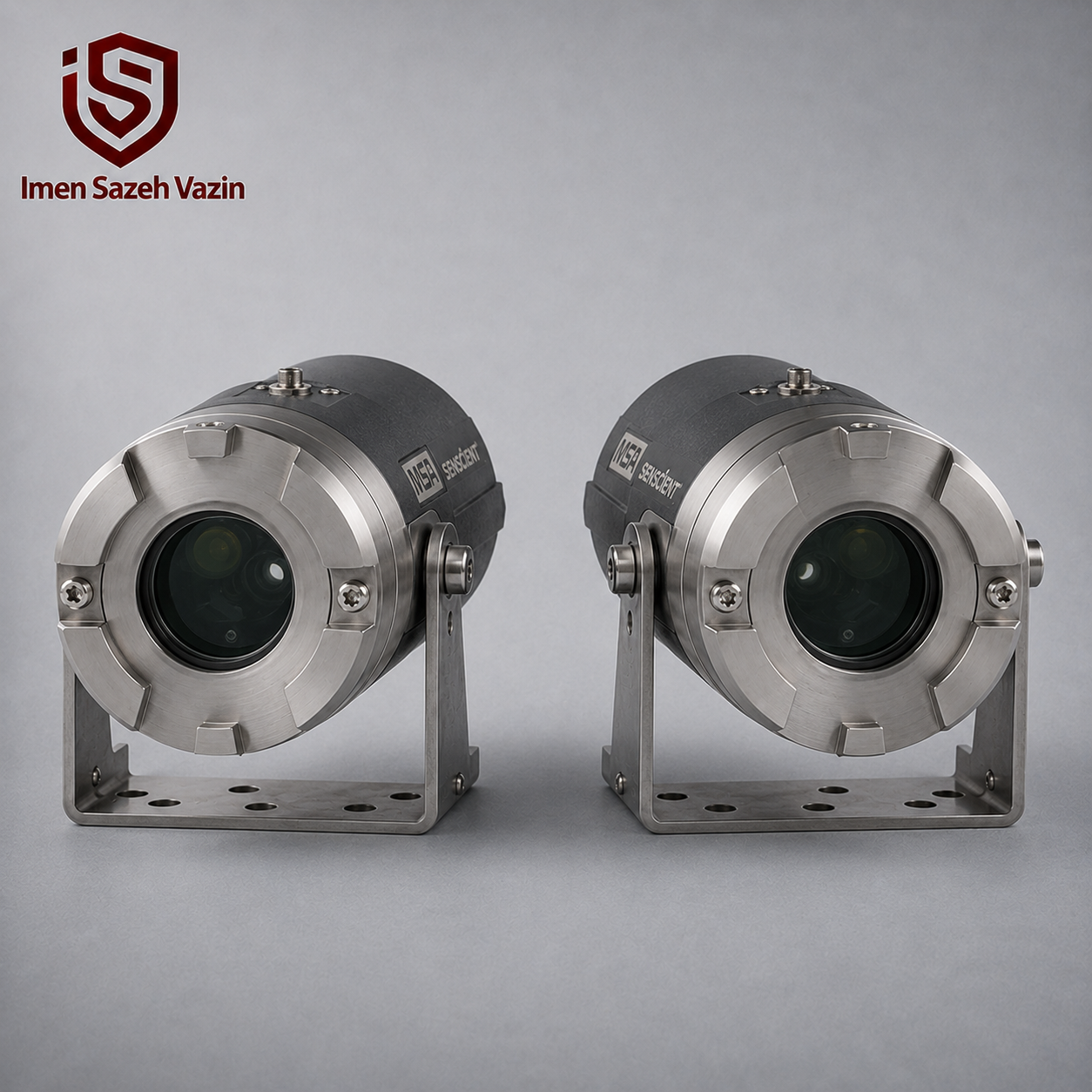

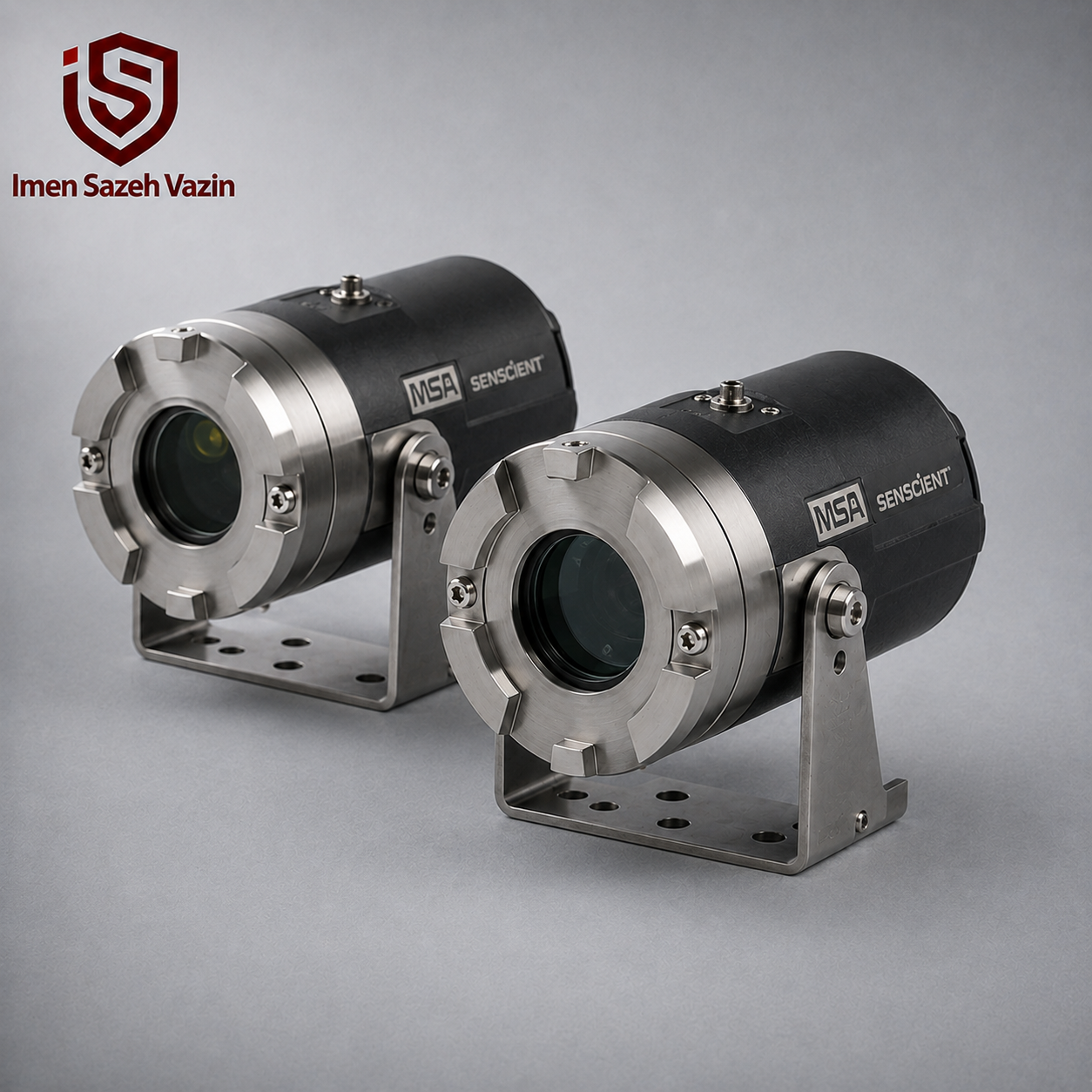

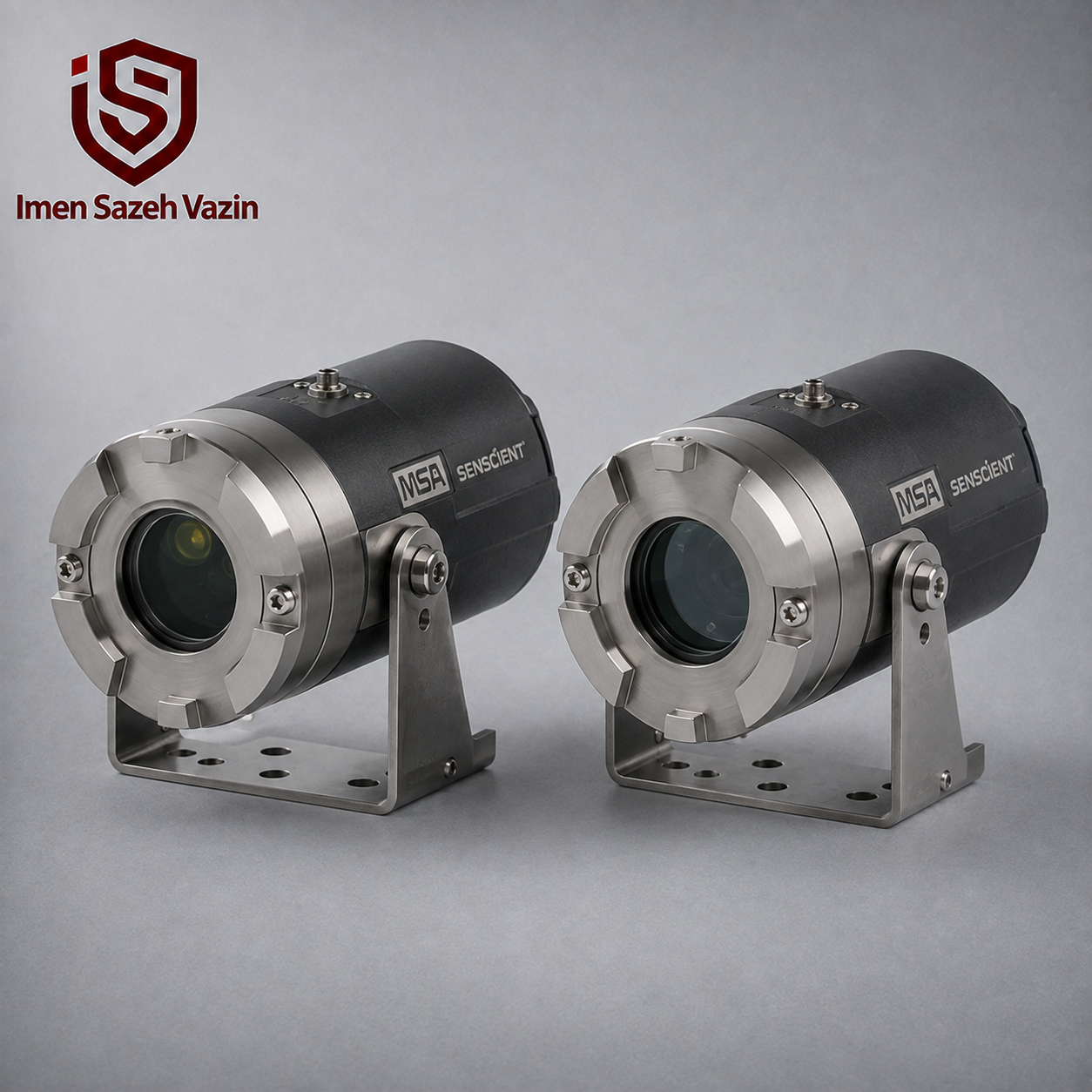

دتکتور گاز لیزری مسیر باز MSA Senscient ELDS:

در پالایشگاه، پتروشیمی یا یک تأسیسات فرآیندی بزرگ، همیشه نمی‌توان انتظار داشت ابر گاز دقیقاً از کنار یک سنسور نقطه‌ای عبور کند. جهت باد تغییر می‌کند، محل نشتی ممکن است متفاوت باشد و حتی تجهیزات موجود در سایت می‌توانند مسیر حرکت گاز را تحت تأثیر قرار دهند. به همین دلیل، در بسیاری از پروژه‌های حرفه‌ای Fire & Gas استفاده از فناوری دتکتور گاز لیزری Open Path Gas Detection در کنار دتکتورهای نقطه‌ای مورد توجه قرار می‌گیرد.

دتکتور گاز لیزری مسیر باز MSA Senscient ELDS دقیقاً برای چنین شرایطی توسعه میابد. این سیستم به‌جای پایش یک نقطه محدود، فضای بین فرستنده و گیرنده را به‌صورت یک مسیر نوری کنترل می‌کند. هر زمان ابر گاز هدف وارد این مسیر شود، سیستم تغییر ایجادشده در طیف نور را تحلیل می‌کند و حضور گاز را تشخیص می‌دهد.

تفاوت اصلی Senscient ELDS با بسیاری از دتکتورهای مسیر باز معمولی در نوع فناوری تشخیص آن است. این تجهیز از Enhanced Laser Diode Spectroscopy استفاده می‌کند؛ یعنی پرتو لیزر در محدوده بسیار مشخصی از طیف گاز هدف تنظیم می‌شود و سیستم به دنبال اثر انگشت طیفی همان گاز می‌گردد. این رویکرد باعث می‌شود تجهیز نه‌تنها برای تشخیص برخی هیدروکربن‌های قابل اشتعال، بلکه برای تعدادی از گازهای سمی مهم صنعتی نیز قابل استفاده باشد.

اگر در مرحله طراحی یک پروژه Fire & Gas هستید، بهتر است انتخاب این تجهیز را در کنار سایر محصولات و تجهیزات ایمنی صنعتی و بر اساس سناریوی واقعی خطر بررسی کنید، زیرا کارایی یک Gas Detector بیش از هر چیز به انتخاب فناوری و جانمایی صحیح آن وابسته است.

دتکتور گاز لیزری Senscient ELDS چیست و چه کاری انجام می‌دهد؟

ELDS مخفف Enhanced Laser Diode Spectroscopy است. در این روش، یک دیود لیزری قابل تنظیم نور را در طول موجی ارسال می‌کند که با خطوط جذبی گاز هدف ارتباط مستقیم دارد. این نور از فضای مورد حفاظت عبور می‌کند و پس از رسیدن به Receiver تحلیل می‌شود.

اگر گاز هدف در مسیر وجود نداشته باشد، Receiver الگوی مشخصی دریافت می‌کند. اما به محض ورود مولکول‌های گاز به مسیر، بخشی از نور در طول موج ویژه‌ای جذب می‌شود. سیستم این تغییر را اندازه‌گیری می‌کند و آن را با مشخصات طیفی گاز موردنظر مقایسه می‌کند.

به همین دلیل می‌توان گفت Senscient ELDS صرفاً میزان کم شدن نور را بررسی نمی‌کند؛ بلکه تلاش می‌کند تشخیص دهد آیا تغییر مشاهده‌شده واقعاً متعلق به گاز هدف است یا خیر.

این موضوع در محیط‌های صنعتی اهمیت زیادی دارد، زیرا Beam می‌تواند تحت تأثیر مه، باران، بخار آب، گردوغبار یا انسداد جزئی قرار گیرد. هرچه سیستم بهتر بتواند تفاوت میان Gas Absorption واقعی و شرایط محیطی را تشخیص دهد، احتمال هشدارهای ناخواسته کمتر خواهد شد.

چرا تشخیص Gas-Specific اهمیت دارد؟

در یک سایت صنعتی ممکن است هم‌زمان چند نوع بخار یا گاز در محیط وجود داشته باشد. از سوی دیگر، تغییرات جوی و شرایط اپتیکی نیز می‌توانند روی مسیر نور اثر بگذارند. بنابراین دتکتوری که بتواند ویژگی طیفی مخصوص Gas Target را بررسی کند، مزیت مهمی خواهد داشت.

Senscient ELDS از فناوری‌ای با عنوان Harmonic Fingerprint استفاده می‌کند. هدف این فناوری، تشخیص Signature ویژه گاز موردنظر و تفکیک آن از شرایطی است که صرفاً باعث کاهش یا تغییر شدت Beam شده‌اند.

از نظر بهره‌برداری، این موضوع اهمیت زیادی دارد. در یک پالایشگاه، آلارم اشتباه فقط چند دقیقه مزاحمت ایجاد نمی‌کند؛ ممکن است Shutdown فرآیند، توقف تولید، اعزام تیم عملیاتی یا حتی تخلیه بخشی از سایت را به دنبال داشته باشد. بنابراین کاهش False Alarm در کنار حفظ قابلیت Detection واقعی، یکی از معیارهای مهم انتخاب تجهیزات ثابت تشخیص گاز است.

راهنمای HSE درباره Leak و Gas Detection نیز بر همین موضوع تأکید دارد که انتخاب دتکتور باید با توجه به احتمال انتشار، رفتار گاز، غلظت موردنظر، سرعت پاسخ و قابلیت اطمینان سیستم انجام شود.

چه گازهایی با دتکتور گاز لیزری Senscient ELDS قابل تشخیص هستند؟

یکی از مزیت‌های مهم این خانواده، محدود نبودن آن به یک گاز خاص است. بسته به نسخه انتخابی، Senscient ELDS برای تشخیص متان، اتیلن، سولفید هیدروژن، Sour Gas، آمونیاک، دی‌اکسیدکربن و هیدروژن کلراید ارائه می‌شود.

این تفاوت برای صنایع فرآیندی بسیار مهم است. برای نمونه، در یک Gas Processing Plant ممکن است خطر اصلی فقط Methane نباشد و H2S نیز در سناریوی نشت حضور داشته باشد. در یک کارخانه کود شیمیایی، NH3 می‌تواند Gas Hazard اصلی باشد و در برخی صنایع شیمیایی نیز HCl اهمیت بیشتری پیدا می‌کند.

بنابراین هنگام انتخاب Senscient ELDS ابتدا باید مشخص شود که هدف سیستم دقیقاً چیست. انتخاب یک مدل تنها بر اساس بیشترین برد یا قیمت بالاتر، روش درستی نیست. Gas Type، محدوده غلظت مورد انتظار، شرایط فرآیندی و Detection Philosophy پروژه باید پیش از انتخاب Part Number مشخص شوند.

اهمیت ویژه تشخیص H2S

سولفید هیدروژن یکی از خطرناک‌ترین گازهایی است که در صنایع نفت و گاز با آن مواجه می‌شویم. حتی در غلظت‌های نسبتاً پایین می‌تواند اثرات جدی روی سلامت داشته باشد و در غلظت‌های بالا شرایط بسیار خطرناکی ایجاد کند.

یکی از نکات مهم درباره H2S این است که نباید بوی گاز را معیار ایمنی قرار داد. NIOSH هشدار می‌دهد که حس بویایی در مواجهه با H2S قابل اعتماد نیست و می‌تواند خیلی سریع دچار خستگی شود. به همین دلیل استفاده از سیستم تشخیص مناسب اهمیت زیادی دارد.

برای مطالعه اطلاعات مستقل درباره خطرات این گاز می‌توانید به راهنمای NIOSH درباره Hydrogen Sulfide مراجعه کنید.

طول مسیر تشخیص دتکتور گاز لیزری  Senscient ELDS چقدر است؟

یکی از اشتباهات رایج در معرفی این محصول این است که فقط گفته می‌شود «برد 200 متر». در حالی که طول مسیر قابل استفاده به نوع گاز و نسخه دستگاه وابسته است.

برای Methane و Ethylene مسیر می‌تواند تا 200 متر توسعه پیدا کند. اما برای برخی گازهای سمی، حداکثر Path Length کمتر است. بنابراین مشخصات مربوط به هر Gas Version باید به‌صورت جداگانه بررسی شود.

برای Methane معمولاً سه بازه اصلی Short، Medium و Long تعریف می‌شود. Short Range برای مسیرهای تقریباً 5 تا 40 متر مناسب است، Medium محدوده 40 تا 120 متر را پوشش می‌دهد و Long Range برای مسیرهای 120 تا 200 متر استفاده می‌شود.

این تقسیم‌بندی باعث می‌شود طراح بتواند به‌جای استفاده غیرضروری از یک Long Range Detector، متناسب با فاصله واقعی Tx و Rx نسخه مناسب‌تری انتخاب کند.

مفهوم LEL.m در دتکتور مسیر باز

در Point Gas Detector معمولاً عددی مانند 20% LEL یا 40% LEL مشاهده می‌کنیم. اما در Open Path Detector شرایط متفاوت است، زیرا دستگاه به جای اندازه‌گیری فقط یک نقطه، کل Gas Cloud موجود در مسیر Beam را ارزیابی می‌کند.

برای همین از واحد LEL.m یا LFL.m استفاده می‌شود.

فرض کنید ابری از گاز با غلظت 50 درصد LEL و طول 2 متر از مسیر Beam عبور کند. نتیجه تقریباً برابر با 1 LEL.m خواهد بود. همین مقدار می‌تواند از یک ابر با غلظت 100 درصد LEL و طول یک متر نیز ایجاد شود.

در نتیجه مقدار LEL.m نشان‌دهنده حاصل ترکیب غلظت و طول ابر گاز در مسیر Optical Path است.

این تفاوت باید هنگام طراحی Alarm Set Point در نظر گرفته شود، زیرا نمی‌توان LEL.m را دقیقاً مانند %LEL یک Point Detector تفسیر کرد.

استاندارد به‌روز دتکتور گاز لیزری Open Path Gas Detection

در پروژه‌های جدید بهتر است به وضعیت فعلی استانداردهای IEC توجه شود. استاندارد IEC 60079-29-0:2025 الزامات و روش‌های آزمون تجهیزات تشخیص گازهای قابل اشتعال، اکسیژن و گازهای سمی را پوشش می‌دهد و تجهیزات Open Path را نیز در ساختار جدید خود در نظر گرفته است.

این استاندارد Type FL-OP را برای Open Path Detection گازهای قابل اشتعال و Type TX-OP را برای Open Path Detection گازهای سمی تعریف می‌کند.

از نظر سئو و اعتبار فنی، اشاره به این استاندارد بسیار ارزشمند است؛ زیرا بسیاری از صفحات قدیمی همچنان تنها IEC 60079-29-4 را ذکر می‌کنند، در حالی که ساختار جدید استانداردها تغییر کرده است.

برای مطالعه مرجع اصلی می‌توانید به IEC 60079-29-0:2025 مراجعه کنید.

فناوری SimuGas چه کمکی به نگهداری سیستم می‌کند؟

یکی از جذاب‌ترین قابلیت‌های Senscient ELDS سیستم SimuGas است. این قابلیت برای انجام Function Check خودکار طراحی شده و می‌تواند وضعیت عملکرد دستگاه را به‌صورت منظم بررسی کند.

در یک سایت صنعتی بزرگ، دسترسی مکرر به تمام Gas Detectorها همیشه کار ساده‌ای نیست. برخی تجهیزات در ارتفاع، Hazardous Area یا نقاطی نصب شده‌اند که برای دسترسی به آن‌ها نیاز به Permit، Scaffold یا تجهیزات جانبی وجود دارد.

وجود یک سیستم خودآزمایی می‌تواند اطلاعات بیشتری درباره سلامت Detection System در اختیار تیم نگهداری قرار دهد و وابستگی به بعضی تست‌های میدانی را کاهش دهد.

با این حال، SimuGas به معنی حذف Maintenance نیست. همچنان باید Inspection، Functional Test، Verification و سایر اقدامات تعیین‌شده در Maintenance Philosophy پروژه انجام شوند.

تفاوت Function Test با Calibration:

این دو اصطلاح گاهی به‌اشتباه یکسان در نظر گرفته می‌شوند.

Function Test صرفاً بررسی می‌کند که تجهیز می‌تواند شرایط موردنظر را تشخیص دهد و خروجی مناسب ایجاد کند. اما Calibration رابطه میان مقدار واقعی Gas Concentration و مقدار Reading دستگاه را ارزیابی یا تنظیم می‌کند.

در فناوری‌های لیزری Gas-Specific، ساختار Calibration با برخی سنسورهای سنتی متفاوت است. با این حال، هر تجهیز باید طبق الزامات سازنده، پروژه و استاندارد مربوطه Verify شود.

سرعت پاسخ Senscient ELDS

سرعت پاسخ در سیستم Fixed Gas Detection اهمیت زیادی دارد. اگر Gas Cloud در حال حرکت به سمت یک Ignition Source، ساختمان کنترل یا مسیر رفت‌وآمد کارکنان باشد، چند ثانیه می‌تواند روی سناریوی ایمنی تأثیرگذار باشد.

در نسخه‌های Open Path برای گازهای قابل اشتعال، T90 می‌تواند در حدود 3 ثانیه یا کمتر باشد. برای بعضی Toxic Gas Applications مانند H2S نیز Response Time بسیار سریع طراحی شده است.

در نسخه‌های خاص Cross Duct یا Ventilation Detection این زمان حتی کوتاه‌تر می‌شود، زیرا مسیر نوری محدودتر است و هدف، تشخیص سریع ورود گاز به جریان هوای تهویه است.

Cross Duct و Ventilation Zone چه کاربردی دارند؟

همیشه هدف Gas Detector شناسایی گاز در فضای باز پالایشگاه نیست. گاهی مهم‌ترین خطر، ورود Gas Cloud به داخل یک ساختمان است.

برای مثال تصور کنید یک Control Room در کنار Process Area قرار دارد. اگر گاز به Air Intake سیستم HVAC برسد، ممکن است وارد فضای داخلی شود. در این شرایط تشخیص سریع گاز روی مسیر ورودی هوا اهمیت زیادی دارد.

نسخه‌های Ventilation Zone و Cross Duct خانواده ELDS برای چنین کاربردهایی طراحی شده‌اند. این تجهیزات می‌توانند روی مسیر Air Intake یا Duct نصب شوند و در صورت شناسایی گاز، فرمان لازم برای:

HVAC Shutdown، Damper Closure یا Alarm

را در Cause & Effect سیستم ایجاد کنند.

در پروژه‌هایی که نیاز به طراحی یکپارچه چنین سناریوهایی دارند، بهتر است Detection System همراه با خدمات طراحی و اجرای سیستم‌های ایمنی بررسی شود و انتخاب تجهیز صرفاً به خرید یک Detector محدود نشود.

ارتباط با سیستم کنترل و Fire & Gas Panel

Senscient ELDS برای کار به‌عنوان یک تجهیز مستقل طراحی نشده است. Detection تنها اولین مرحله است. اطلاعات دستگاه باید وارد Fire & Gas Panel، PLC، DCS یا Safety System شود تا بر اساس Cause & Effect پروژه اقدام مناسب انجام گیرد.

خروجی‌های صنعتی مانند 4–20 mA، HART و Modbus می‌توانند برای این Integration مورد استفاده قرار گیرند.

برای مثال، اگر High Gas Alarm فعال شود، سیستم می‌تواند به‌صورت خودکار:

آژیر هشدار را فعال کند، Process Shutdown انجام دهد، شیر ESD را ببندد یا HVAC را متوقف کند.

نوع واکنش دقیق باید در مرحله Design Basis و Cause & Effect مشخص شده باشد.

Bluetooth و SITE Software

در فرآیند Commissioning و Maintenance، دسترسی به اطلاعات Detector اهمیت زیادی دارد. خانواده Senscient ELDS از ارتباط Bluetooth و نرم‌افزار SITE برای انجام بخشی از تنظیمات، بررسی Diagnostics و مشاهده Event Log استفاده می‌کند.

Event Log به تیم فنی کمک می‌کند بفهمد چه زمانی Alarm، Fault یا Service Event اتفاق افتاده است.

این قابلیت هنگام عیب‌یابی بسیار ارزشمند است؛ زیرا تکنسین صرفاً وضعیت فعلی Detector را نمی‌بیند و می‌تواند سابقه رخدادها را نیز بررسی کند.

عدم نیاز به کابل ارتباطی مستقیم بین Tx و Rx

یکی دیگر از مزیت‌های طراحی Senscient ELDS این است که Transmitter و Receiver برای ارتباط با یکدیگر به کابل Communication مستقیم نیاز ندارند.

در یک Path طولانی، این موضوع می‌تواند هزینه کابل‌کشی را کاهش دهد.

برای مثال در یک مسیر 150 متری، حذف یک کابل اضافی به معنی کاهش مصرف کابل، Conduit، Cable Tray و زمان نصب خواهد بود.

با این حال هر دو بخش همچنان باید تغذیه و ارتباط مناسب با سیستم کنترل پروژه داشته باشند.

بدنه 316L Stainless Steel؛ مناسب محیط صنعتی سخت

بدنه و Bracket این تجهیزات از 316L Stainless Steel ساخته می‌شوند.

این موضوع در Offshore و محیط‌های ساحلی اهمیت زیادی دارد. هوای شور، رطوبت بالا و مواد خورنده می‌توانند تجهیزات فلزی معمولی را در مدت کوتاهی تحت تأثیر قرار دهند.

استفاده از 316L به افزایش مقاومت در برابر خوردگی کمک می‌کند و تجهیز را برای محیط‌هایی مانند:

پالایشگاه، پتروشیمی، Gas Plant، Offshore Platform و Chemical Plant

مناسب‌تر می‌سازد.

همچنین درجه حفاظت IP66/IP67 برای این خانواده معرفی شده است که نشان‌دهنده مقاومت بالا در برابر گردوغبار و نفوذ آب در شرایط تعریف‌شده استاندارد است.

محدوده دمای کاری دتکتور گاز لیزری

محدوده دمای کاری خانواده Senscient ELDS تا حدود 40- درجه سانتی‌گراد در سمت پایین و 60+ درجه در سمت بالا تعریف شده است.

چنین بازه‌ای برای تجهیز Outdoor اهمیت زیادی دارد، زیرا Detector ممکن است در مناطق گرم جنوبی، محیط Offshore یا مناطق بسیار سرد نصب شود.

البته دمای محیط تنها عامل نیست. تابش خورشید، دمای سازه، شرایط کابل و Junction Equipment نیز باید هنگام طراحی در نظر گرفته شوند.

مشخصات فنی کلیدی دتکتور گاز لیزری Senscient ELDS

دتکتور گاز لیزری Open Path Detector چه مزیتی نسبت به Point Detector دارد؟

Point Detector زمانی Gas Alarm ایجاد می‌کند که گاز به خود سنسور برسد. بنابراین محل نصب آن اهمیت بسیار زیادی دارد.

در مقابل، Senscient ELDS یک مسیر نسبتاً طولانی را کنترل می‌کند. اگر Gas Plume در هر بخش از این Path قرار گیرد و مقدار قابل تشخیص ایجاد کند، سیستم می‌تواند واکنش نشان دهد.

به همین دلیل Open Path Detection برای محیط‌های وسیع Outdoor، Perimeter Protection و Process Area مزیت مهمی دارد.

اما این موضوع به معنی بهتر بودن مطلق Open Path نیست.

Point Detector برای مراقبت از نقاط مشخص مانند Compressor Seal، Pump Area، Valve Station یا Air Intake می‌تواند بسیار مناسب باشد.

در بسیاری از پروژه‌های حرفه‌ای بهترین نتیجه از ترکیب این دو فناوری به دست می‌آید.

راهنمای HSE نیز پیشنهاد می‌کند انتخاب نوع Detector با توجه به رفتار انتشار گاز، محل Release، شرایط تهویه و غلظتی که باید شناسایی شود انجام گیرد.

جانمایی دتکتور گاز لیزری  Senscient ELDS؛ مهم‌تر از خود محصول

حتی پیشرفته‌ترین Gas Detector اگر در مسیر اشتباه نصب شود، نمی‌تواند حفاظت مناسبی ایجاد کند.

برای طراحی مسیر Beam باید ابتدا Potential Leak Sources مشخص شوند. سپس عواملی مانند Wind Rose، Gas Density، Equipment Layout، Ventilation و رفتار احتمالی Gas Dispersion مورد بررسی قرار گیرند.

به‌عنوان مثال، نصب یک Methane Open Path Detector در ارتفاعی که Plume اصلی از آن عبور نمی‌کند، تنها به دلیل اینکه Detector برد 200 متری دارد، طراحی صحیحی محسوب نمی‌شود.

در مقابل، یک Path کوتاه‌تر که دقیقاً از محل محتمل عبور Gas Cloud بگذرد می‌تواند ارزش بسیار بیشتری داشته باشد.

چه چیزهایی می‌توانند مسیر Beam را مختل کنند؟

Transmitter و Receiver باید دید مناسب نسبت به یکدیگر داشته باشند.

بنابراین در طراحی باید تغییرات آینده سایت هم در نظر گرفته شود.

Pipe Rack جدید، Scaffold دائمی، Crane، Container، Vehicle Route یا حتی بعضی تجهیزات فرآیندی ممکن است Path را مسدود کنند.

علاوه بر این، محل نصب باید از نظر مکانیکی پایدار باشد. حرکت سازه بر اثر باد، لرزش یا Thermal Expansion می‌تواند Alignment را تحت تأثیر قرار دهد.

پس انتخاب Support Structure تقریباً به اندازه انتخاب خود Detector اهمیت دارد.

دتکتور گاز لیزری Senscient ELDS برای چه صنایعی مناسب است؟

کاربرد این خانواده تنها به یک صنعت محدود نمی‌شود، اما بیشترین ارزش آن در محیط‌هایی دیده می‌شود که نشت گاز می‌تواند پیامد جدی برای کارکنان، تجهیزات یا تولید داشته باشد.

 پالایشگاه‌ها می‌توان از آن برای تشخیص Hydrocarbon Gas Cloud استفاده کرد. در Gas Processing Plant نسخه‌های H2S و Sour Gas اهمیت بیشتری پیدا می‌کنند. پتروشیمی نسخه‌های Methane و Ethylene قابل بررسی هستند و در واحدهای تولید یا ذخیره آمونیاک نیز مدل مخصوص NH3 می‌تواند بخشی از Gas Detection Strategy باشد.

Offshore، مقاومت مکانیکی و خوردگی اهمیت ویژه‌ای دارد و Air Intake Application نیز نسخه Cross Duct یا Ventilation می‌تواند نقش مهمی در جلوگیری از ورود گاز به ساختمان ایفا کند.

آیا Senscient ELDS برای SIL2 مناسب است؟

در اسناد فنی خانواده Senscient ELDS به امکان استفاده در Safety Systems با سطح SIL2 طبق IEC 61508 اشاره می شود.

با این حال این موضوع باید درست تفسیر شود.

وجود یک Detector مناسب SIL2 به این معنی نیست که کل Safety Instrumented Function به‌صورت خودکار SIL2 می شود.

SIL باید برای کل Safety Function بررسی شود و شامل Sensor، Logic Solver، Final Element، Proof Test Interval و Failure Data خواهد بود.

بنابراین در پروژه‌های Safety Instrumented System لازم است محاسبات مربوطه توسط تیم Functional Safety انجام شود.

تأییدیه دتکتور گاز لیزری Hazardous Area

یکی از نکات مهم در خرید Gas Detector صنعتی، توجه به Approval دقیق همان Part Number است.

خانواده Senscient ELDS با تأییدیه‌های مختلفی مانند IECEx، ATEX، UKEX و برخی Approvalهای منطقه‌ای عرضه می‌شود؛ اما تمام نسخه‌ها الزاماً مجموعه یکسانی از تأییدیه‌ها ندارند.

بنابراین هنگام تهیه Submittal باید Model Code واقعی با:

Zone Classification، Gas Group، Temperature Class و Certification Requirement

پروژه تطبیق می شود.

نباید صرفاً به نام خانواده محصول اتکا کرد.

چرا این محصول برای پروژه‌های نفت و گاز جذاب است؟

نقطه قوت اصلی Senscient ELDS فقط برد بالا نیست.

ترکیب فناوری Gas-Specific Laser Detection، امکان تشخیص گازهای سمی و قابل اشتعال، Self-Test با SimuGas، Diagnostic Tools و ساختار مقاوم صنعتی باعث می‌شود این محصول برای پروژه‌هایی که Reliability و کاهش False Alarm اهمیت زیادی دارد، گزینه جدی باشد.

از طرف دیگر، تنوع نسخه‌ها باعث می‌شود بتوان Detection Strategy را متناسب با Hazard واقعی پروژه انتخاب کرد.

این ویژگی در پروژه‌ای که هم Methane و هم H2S مطرح است، ارزش بسیار بیشتری نسبت به استفاده یکسان از یک نوع Detector در تمام نقاط سایت خواهد داشت.

محدودیت‌هایی که قبل از خرید باید بدانید

برای معرفی حرفه‌ای یک محصول فقط نباید درباره نقاط قوت آن صحبت کرد.

Senscient ELDS نیز محدودیت‌های مشخصی دارد. اولین موضوع نیاز به Line of Sight مناسب میان Tx و Rx است. دوم، Alignment و پایداری Support اهمیت زیادی دارد. همچنین Measurement در Open Path به شکل Integrated Concentration انجام می‌شود و قرار نیست غلظت دقیق یک نقطه خاص را مانند Point Detector نمایش دهد.

علاوه بر این، نوع Gas Version باید به‌درستی انتخاب شود و نمی‌توان یک Methane Detector را برای تمام Toxic Gas Hazardها استفاده کرد.

در نهایت نیز مانند هر سیستم Life Safety، Inspection و Testing دوره‌ای همچنان ضروری است.

چهار ویژگی مهم دتکتور گاز لیزری Senscient ELDS

چهار مشخصه فنی مهم دتکتور گاز لیزری

سوالات متداول درباره دتکتور گاز لیزری Senscient ELDS

Senscient ELDS چه نوع دتکتوری است؟

یک دتکتور گاز مسیر باز مبتنی بر Enhanced Laser Diode Spectroscopy است که Gas Cloud را در مسیر میان Transmitter و Receiver بررسی می‌کند.

آیا فقط برای Methane استفاده می‌شود؟

خیر. بسته به نسخه می‌توان از آن برای Methane، Ethylene، H2S، Sour Gas، NH3، CO2 و HCl استفاده کرد.

حداکثر طول مسیر آن چقدر است؟

برای برخی نسخه‌ها مانند Methane و Ethylene تا حدود 200 متر است. نسخه‌های دیگر ممکن است Path Length کوتاه‌تری داشته باشند.

SimuGas چه کاری انجام می‌دهد؟

SimuGas برای Function Check خودکار دستگاه استفاده می‌شود و می‌تواند به بررسی منظم سلامت سیستم کمک کند.

آیا این دستگاه در مه و باران کار می‌کند؟

فناوری Laser Spectroscopy و پردازش Gas-Specific برای کاهش اثر عوامل محیطی طراحی شده است، اما شرایط بسیار شدید جوی همچنان می‌توانند Optical Path را تحت تأثیر قرار دهند.

آیا برای H2S کاربرد دارد؟

بله. نسخه اختصاصی H2S و همچنین Sour Gas برای این خانواده وجود دارد.

آیا قابلیت ارتباط با DCS یا Fire & Gas Panel وجود دارد؟

بله. خروجی‌های صنعتی مانند 4–20 mA و گزینه‌های دیجیتال مانند HART یا Modbus در ساختار خانواده محصول قابل استفاده هستند.

آیا Open Path بهتر از Point Detector است؟

خیر؛ این دو فناوری کاربرد متفاوتی دارند. در بسیاری از پروژه‌های صنعتی، ترکیب Point و Open Path بهترین Coverage را ایجاد می‌کند.

آیا Senscient ELDS نیاز به کالیبراسیون دارد؟

روش نگهداری و Verification این فناوری با سنسورهای سنتی متفاوت است. برنامه تست و Calibration/Verification باید مطابق نسخه محصول و Maintenance Philosophy پروژه انجام شود.

آیا برای Offshore مناسب است؟

بدنه 316L Stainless Steel، محدوده دمای کاری گسترده و IP66/IP67 باعث می شود این خانواده برای محیط‌های سخت صنعتی و Offshore قابل بررسی باشد.

خرید دتکتور گاز لیزری مسیر باز MSA Senscient ELDS

پیش از خرید Senscient ELDS بهتر است مسئله را از خود Detector شروع نکنیم؛ ابتدا باید Hazard مشخص شود.

آیا خطر اصلی Methane است یا H2S؟ آیا Gas Cloud در فضای باز حرکت می‌کند یا احتمال ورود آن به HVAC وجود دارد؟ فاصله واقعی Beam چقدر است؟ Wind Direction غالب چیست؟ Detector قرار است فقط Alarm ایجاد کند یا بخشی از ESD و Shutdown Logic نیز باشد؟

وقتی پاسخ این پرسش‌ها مشخص شود، انتخاب مدل بسیار منطقی‌تر خواهد شد.

در پروژه‌های صنعتی حرفه‌ای، Gas Detector بخشی از یک Safety Strategy است و نه یک تجهیز مستقل. بنابراین بهتر است انتخاب Senscient ELDS همراه با Hazard Study، Gas Dispersion Assessment و Cause & Effect انجام شود.

برای بررسی سایر تجهیزات مرتبط می‌توانید به محصولات ایمن سازه وزین مراجعه کنید و برای مشاوره فنی پروژه نیز از طریق تماس با کارشناسان ایمن سازه وزین اقدام کنید.

جمع‌بندی

دتکتور گاز لیزری مسیر باز MSA Senscient ELDS راهکاری تخصصی برای پروژه‌هایی است که تشخیص دقیق و سریع Gas Cloud اهمیت بالایی دارد. فناوری Enhanced Laser Diode Spectroscopy به سیستم اجازه می‌دهد Signature طیفی گاز هدف را بررسی کند و در نسخه‌های مختلف، هم گازهای قابل اشتعال و هم تعدادی از مهم‌ترین گازهای سمی صنعتی را پوشش دهد.

Harmonic Fingerprint برای افزایش دقت تشخیص، SimuGas برای بررسی عملکرد سیستم، ارتباط‌های صنعتی برای Integration با Fire & Gas System و بدنه مقاوم 316L از ویژگی‌هایی هستند که این خانواده را برای پالایشگاه، پتروشیمی، Gas Plant، Offshore و سایر صنایع فرآیندی مناسب می‌کنند.

با این حال، مهم‌ترین عامل موفقیت این سیستم انتخاب صحیح Gas Version و محل نصب است. مسیر Beam باید بر اساس Potential Release Source، Wind Direction، Gas Dispersion و Process Layout تعیین شود. اگر این بخش درست طراحی شود، Open Path Detection می‌تواند پوشش بسیار ارزشمندی در کنار Point Gas Detectorها ایجاد کند.
