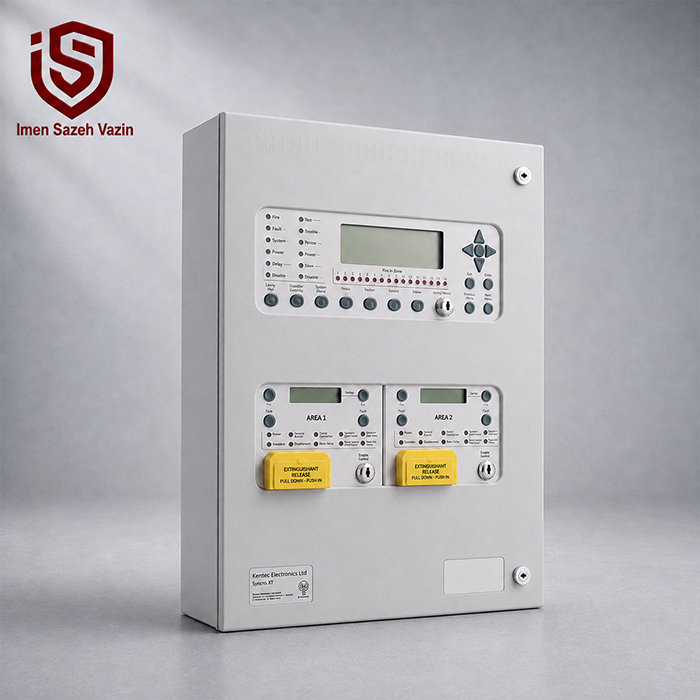

کنترل پنل اطفاء حریق آدرس‌پذیر Kentec Syncro XT+ مدل 2+1

کنترل پنل اطفاء حریق Kentec Syncro XT+ مدل 2+1 یک پنل حرفه‌ای آدرس‌پذیر است که دو لوپ تشخیص حریق را با یک ناحیه مستقل اطفاء اتوماتیک ترکیب می‌کند. این ساختار برای پروژه‌هایی مناسب است که تعداد یا گستردگی تجهیزات اعلام حریق به دو لوپ نیاز دارد، اما تنها یک فضای اصلی باید تحت کنترل سیستم اطفاء قرار گیرد.

Syncro XT+ از حداکثر 16 زون تشخیص آدرس‌پذیر در یک یا دو لوپ پشتیبانی می‌کند و امکان استفاده از دتکتورهای آدرس‌پذیر، آژیر و فلاشرهای متصل به لوپ و ماژول‌های ورودی و خروجی را فراهم می‌سازد. سیستم همچنین از منطق Coincidence Detection و Cause & Effect قابل برنامه‌ریزی برای مدیریت دقیق فرآیند اطفاء استفاده می‌کند.

برای آشنایی بیشتر با طراحی و اجرای چنین سیستم‌هایی می‌توانید صفحه طراحی و اجرای سیستم‌های اعلام حریق ایمن سازه وزین را مطالعه کنید. این صفحه ساختار سیستم‌های آدرس‌پذیر و اصول طراحی آن‌ها را توضیح می‌دهد. همچنین برای آشنایی با یکی از سیستم‌های اطفاء اتوماتیک گازی می‌توانید صفحه سیستم اطفاء حریق FM200 در ISV Kala را بررسی کنید.

پنل Kentec Syncro XT+ مدل 2+1 چیست؟

عبارت 2+1 در این مدل به دو لوپ تشخیص آدرس‌پذیر و یک ناحیه مستقل اطفاء اشاره دارد. طبق دیتاشیت فعلی Kentec، مدل دو لوپ و یک Area با کد پایه #32161M3 ارائه می‌شود. حرف نخست کد بر اساس پروتکل سیستم تغییر می‌کند؛ Kentec برای نسخه Apollo از A و برای Hochiki از H استفاده می‌کند.

این ترکیب برای پروژه‌ای مناسب است که یک فضای حساس مانند دیتاسنتر، اتاق سرور یا اتاق کنترل نیاز به سیستم اطفاء دارد، اما تعداد تجهیزات تشخیص یا معماری ساختمان استفاده از دو لوپ را توجیه می‌کند.

دو لوپ تشخیص آدرس‌پذیر

مدل Syncro XT+ 2+1 دارای دو مدار لوپ آدرس‌پذیر است. خانواده Syncro XT+ در مجموع تا 16 زون تشخیص را روی یک یا دو لوپ مدیریت می‌کند.

ساختار آدرس‌پذیر به کنترل پنل اجازه می‌دهد اطلاعات دقیق تجهیزات تشخیص را دریافت کند و هر دتکتور را در منطق عملکرد سیستم دخالت دهد. این قابلیت نسبت به سیستم‌های اطفاء متعارف، انعطاف بسیار بیشتری برای تعریف سناریوی حریق فراهم می‌کند.

یک ناحیه مستقل اطفاء حریق

مدل مورد بررسی دارای یک Extinguishing Area کامل است. این ناحیه مجموعه‌ای از ورودی‌ها، خروجی‌ها و کنترل‌های مورد نیاز برای مدیریت فرآیند آزادسازی عامل اطفاء را در اختیار سیستم قرار می‌دهد.

در نتیجه، Syncro XT+ 2+1 انتخاب مناسبی برای پروژه‌هایی است که سیستم اعلام حریق نسبتاً گسترده‌ای دارند، اما تنها یک اتاق یا فضای اصلی با سیستم اطفاء اتوماتیک حفاظت می‌شود.

دو خروجی آزادسازی عامل اطفاء

یکی از مهم‌ترین ویژگی‌های Syncro XT+ وجود دو خروجی Extinguishant Release برای هر Area است. در مدل 2+1 نیز ناحیه اطفاء به دو خروجی مستقل Release مجهز است.

خروجی‌های اطفاء در محدوده 21 تا 28 ولت DC قرار دارند و هر خروجی با فیوز الکترونیکی 1 آمپر محافظت می‌شود.

این طراحی امکان اجرای سیستم با یک خروجی اصلی یا استفاده از آرایش Main/Reserve را فراهم می‌کند.

قابلیت Main/Reserve

Kentec امکان پیکربندی خروجی دوم به‌عنوان خروجی ثانویه یا Reserve را فراهم کرده است. این قابلیت برای سیستم‌هایی کاربرد دارد که علاوه بر مجموعه اصلی عامل اطفاء، مجموعه ذخیره نیز دارند.

در پروژه‌های حساس، وجود Main/Reserve می‌تواند زمان خارج بودن سیستم از سرویس پس از یک تخلیه را کاهش دهد. نحوه اجرای این ساختار باید بر اساس طراحی سیستم اطفاء و تجهیزات نصب‌شده تعیین شود.

برنامه‌ریزی Cause & Effect

یکی از مزایای اصلی پنل Kentec Syncro XT+، قابلیت تعریف Cause & Effect پیشرفته از طریق نرم‌افزار Loop Explorer است.

مهندس سیستم می‌تواند از Coincidence Detection ساده استفاده کند یا منطق پیچیده‌تری برای فعال‌سازی فرآیند اطفاء تعریف کند.

برای مثال، دریافت هشدار از یک دتکتور می‌تواند فقط مرحله اول را فعال کند و سیستم پس از دریافت تأیید از یک تجهیز یا زون دیگر وارد مرحله دوم و توالی Release شود.

تأخیر قابل تنظیم آزادسازی

زمان تأخیر Extinguishant Release در Syncro XT+ از صفر تا 60 ثانیه قابل تنظیم است.

این بازه زمانی به سیستم اجازه می‌دهد پیش از تخلیه عامل اطفاء، هشدارهای لازم را فعال کند و زمان تعریف‌شده برای تخلیه افراد یا اجرای سایر دستورات کنترلی فراهم شود.

مدت فعال بودن خروجی اطفاء نیز بین 60 تا 300 ثانیه قابل تنظیم است.

شمارنده معکوس تخلیه

Syncro XT+ دارای Countdown Indicator است که زمان باقی‌مانده تا آزادسازی عامل اطفاء را بر حسب ثانیه نمایش می‌دهد.

این قابلیت باعث می‌شود اپراتور وضعیت فرآیند اطفاء را بهتر درک کند و زمان باقی‌مانده تا Release را به‌صورت واضح مشاهده کند.

خروجی آژیر مرحله اول و دوم

برای ناحیه اطفاء، خروجی‌های آژیر مرحله اول و مرحله دوم در نظر گرفته شده‌اند. هر خروجی در محدوده 21 تا 28 ولت DC فعالیت می‌کند و با فیوز الکترونیکی 1 آمپر محافظت می‌شود.

مرحله اول می‌تواند هشدار اولیه را ایجاد کند و مرحله دوم برای اعلام نزدیک بودن زمان آزادسازی عامل اطفاء مورد استفاده قرار گیرد. منطق دقیق عملکرد این خروجی‌ها در زمان برنامه‌ریزی سیستم تعیین می‌شود.

ورودی Manual Release

Syncro XT+ دارای ورودی مانیتورشونده Remote Manual Release است و برای هر ناحیه نیز کنترل Manual Release در نظر گرفته شده است.

این قابلیت امکان نصب شستی تخلیه دستی در محل مناسب را فراهم می‌کند تا کاربران مجاز بتوانند در شرایط تعریف‌شده، توالی اطفاء را به‌صورت دستی آغاز کنند.

ورودی Hold

ورودی Remote Hold به‌صورت مانیتورشونده در پنل وجود دارد. این ورودی برای کنترل فرآیند Release مطابق سناریوی تعریف‌شده سیستم استفاده می‌شود.

عملکرد Hold باید در مرحله طراحی و Commissioning به‌صورت دقیق مشخص شود تا رفتار سیستم با الزامات پروژه هماهنگ باشد.

ورودی Abort

Syncro XT+ به ورودی مانیتورشونده Abort نیز مجهز است.

این ورودی در سناریوهایی استفاده می‌شود که اپراتور باید بتواند فرآیند آزادسازی عامل اطفاء را طبق منطق تعیین‌شده متوقف یا لغو کند.

Hold و Abort دو عملکرد متفاوت دارند و نباید در طراحی سیستم به‌جای یکدیگر در نظر گرفته شوند.

ورودی Released Pressure Switch

ورودی مانیتورشونده Released Pressure Switch امکان دریافت بازخورد از بخش اطفاء را فراهم می‌کند.

به این ترتیب، کنترل پنل علاوه بر ارسال فرمان Release می‌تواند سیگنال مرتبط با آزادسازی عامل اطفاء را نیز دریافت کند. این بازخورد برای مانیتورینگ دقیق‌تر وضعیت سیستم اهمیت زیادی دارد.

خروجی‌های رله‌ای

Syncro XT+ برای وضعیت‌های مختلف سیستم خروجی‌های رله بدون ولتاژ ارائه می‌کند. این خروجی‌ها شامل First Stage، Second Stage، Released و Fault برای ناحیه اطفاء هستند.

ظرفیت رله‌های Fault، Fire، Local Fire، First Stage، Second Stage و Extract در دیتاشیت رسمی حداکثر 1 آمپر در محدوده 5 تا 30 ولت DC اعلام شده است.

اتصال Sigma Si

هر Extinguishing Area می‌تواند تا هفت واحد Sigma Si یا برد جانبی سازگار را به‌صورت سری پشتیبانی کند. این تجهیزات برای نمایش وضعیت و کنترل سیستم از محل دیگری استفاده می‌شوند.

این قابلیت در پروژه‌هایی مفید است که کنترل پنل اصلی داخل اتاق تجهیزات نصب شده، اما اپراتور باید وضعیت اطفاء را از ورودی اتاق یا مرکز کنترل مشاهده کند.

امکان شبکه کردن چند پنل

با نصب Syncro Network Card می‌توان چند کنترل پنل Syncro XT+ را در یک شبکه یکپارچه قرار داد. Kentec این قابلیت را برای توسعه سیستم‌های اطفاء در پروژه‌های بزرگ در نظر گرفته است.

بنابراین سیستم می‌تواند در آینده توسعه پیدا کند و به یک کنترل پنل مستقل محدود نماند.

منبع تغذیه 3 آمپر

نسخه‌های دارای یک یا دو Area از منبع تغذیه 3 آمپر استفاده می‌کنند. از آنجا که Syncro XT+ 2+1 یک ناحیه اطفاء دارد، منبع تغذیه رسمی آن 3 آمپر با ولتاژ 28V ±2V است. ظرفیت اعلام‌شده شامل شارژ باتری نیز می‌شود.

تغذیه اصلی دستگاه 230 ولت AC با تلرانس +10/-15 درصد و حداکثر توان ورودی 100 وات است.

ابعاد و مشخصات بدنه

مدل دو لوپ و یک Area با کد پایه #32161M3 دارای ابعاد 385 × 520 × 110 میلی‌متر است. وزن پنل حدود 10 کیلوگرم اعلام شده است.

بدنه از ورق فولادی 1.2 میلی‌متری ساخته شده و پوشش آن از نوع Epoxy Powder Coat است. درجه حفاظت پنل نیز IP30 است.

سازگاری با Apollo و Hochiki

دیتاشیت فعلی Kentec نسخه‌های Apollo و Hochiki را برای Syncro XT+ مشخص می‌کند. حرف # در ابتدای کد محصول با A برای Apollo و H برای Hochiki جایگزین می‌شود.

به همین دلیل، هنگام سفارش کنترل پنل باید پروتکل تجهیزات لوپ از قبل مشخص باشد تا مدل سازگار انتخاب شود.

استانداردها و تأییدیه‌ها

کنترل پنل Kentec Syncro XT+ مطابق استانداردهای EN12094-1، EN54-2 و EN54-4 تأیید شده است. Kentec همچنین گواهی BSI Kitemark با شماره KM96761 را برای این خانواده ارائه می‌کند.

EN12094-1 به تجهیزات کنترل سیستم‌های ثابت اطفاء مربوط است، در حالی که EN54-2 و EN54-4 به تجهیزات کنترل اعلام حریق و منبع تغذیه سیستم ارتباط دارند.

کاربرد پنل Kentec Syncro XT+ مدل 2+1

این مدل برای پروژه‌هایی مناسب است که یک فضای حساس به اطفاء اتوماتیک نیاز دارد اما شبکه تشخیص حریق به دو لوپ آدرس‌پذیر احتیاج دارد.

از مهم‌ترین کاربردهای آن می‌توان به دیتاسنتر، اتاق سرور، مراکز مخابراتی، اتاق UPS، اتاق برق، مراکز کنترل، آرشیوها و سایر محیط‌های مجهز به سیستم اطفاء گازی اشاره کرد.

برای آشنایی بیشتر با یکی از این سیستم‌ها می‌توانید صفحه سیستم اطفاء حریق FM200 در ISV Kala را مطالعه کنید.

تفاوت مدل 2+1 با 2+2

هر دو مدل دارای دو لوپ آدرس‌پذیر هستند.

مدل 2+1 یک Area اطفاء دارد، در حالی که مدل 2+2 دو ناحیه مستقل اطفاء را مدیریت می‌کند. هر دو نسخه در دیتاشیت فعلی Kentec از کابینت 385 × 520 × 110 میلی‌متر و منبع تغذیه 3 آمپر استفاده می‌کنند.

بنابراین اگر تنها یک فضای مستقل نیاز به اطفاء دارد، مدل 2+1 می‌تواند انتخاب منطقی‌تری باشد و ظرفیت Area اضافه بدون استفاده باقی نمی‌ماند.

مزایای پنل Kentec Syncro XT+ مدل 2+1

وجود دو لوپ آدرس‌پذیر امکان ایجاد شبکه تشخیص گسترده‌تری را فراهم می‌کند، در حالی که یک Area اختصاصی تمام امکانات لازم برای کنترل اطفاء را در اختیار سیستم قرار می‌دهد.

دو خروجی Release، قابلیت Main/Reserve، Cause & Effect، تأخیر قابل برنامه‌ریزی، شمارنده معکوس، ورودی‌های Hold و Abort و امکان اتصال Sigma Si از مهم‌ترین قابلیت‌های این مدل هستند.

برای بررسی تعداد لوپ، تجهیزات سازگار و طراحی سناریوی سیستم می‌توانید از خدمات طراحی سیستم اعلام حریق ایمن سازه وزین استفاده کنید.

خرید کنترل پنل Kentec Syncro XT+ مدل 2+1

پیش از خرید Syncro XT+ باید تعداد تجهیزات آدرس‌پذیر، پروتکل لوپ، نوع سیستم اطفاء، تجهیزات Manual Release، Hold و Abort و منطق Cause & Effect مشخص شوند.

مدل 2+1 زمانی انتخاب مناسبی است که دو لوپ تشخیص مورد نیاز باشد، اما فقط یک ناحیه مستقل اطفاء تحت کنترل پنل قرار گیرد.

برای استعلام قیمت، انتخاب مدل Apollo یا Hochiki و بررسی تجهیزات جانبی می‌توانید با کارشناسان ایمن سازه وزین در ارتباط باشید.

جمع‌بندی

کنترل پنل اطفاء حریق آدرس‌پذیر Kentec Syncro XT+ مدل 2+1 دارای دو لوپ تشخیص و یک ناحیه مستقل اطفاء است. این مدل تا 16 زون آدرس‌پذیر را پشتیبانی می‌کند و برای Area اطفاء، دو خروجی Release، خروجی‌های آژیر مرحله اول و دوم و ورودی‌های کنترلی مانیتورشونده ارائه می‌دهد.

قابلیت Cause & Effect، Main/Reserve، تأخیر قابل تنظیم صفر تا 60 ثانیه، مدت Release بین 60 تا 300 ثانیه، شمارنده معکوس و امکان توسعه سیستم، Syncro XT+ 2+1 را برای پروژه‌های تخصصی اعلام و اطفاء حریق به گزینه‌ای قدرتمند تبدیل می‌کند.
