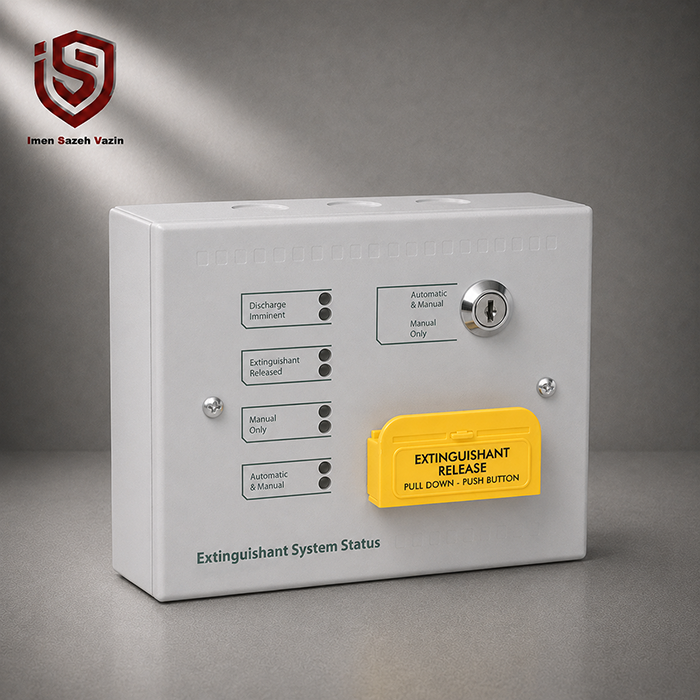

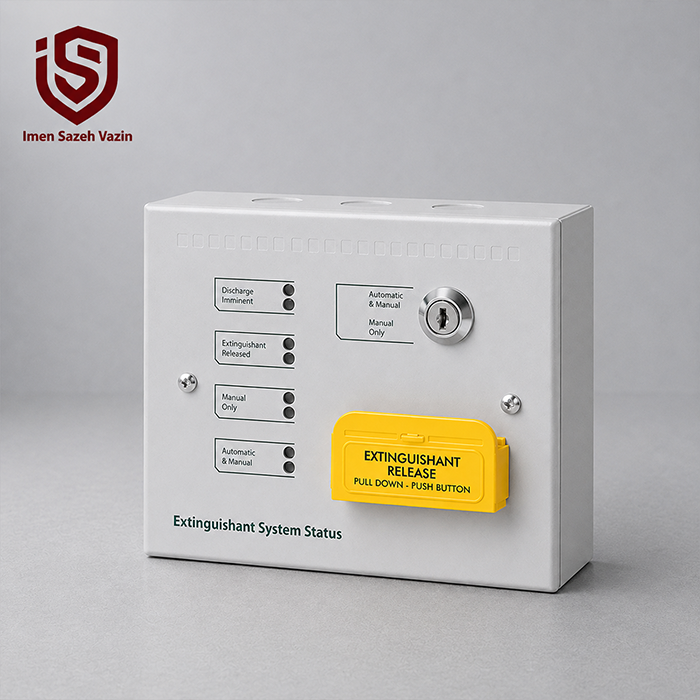

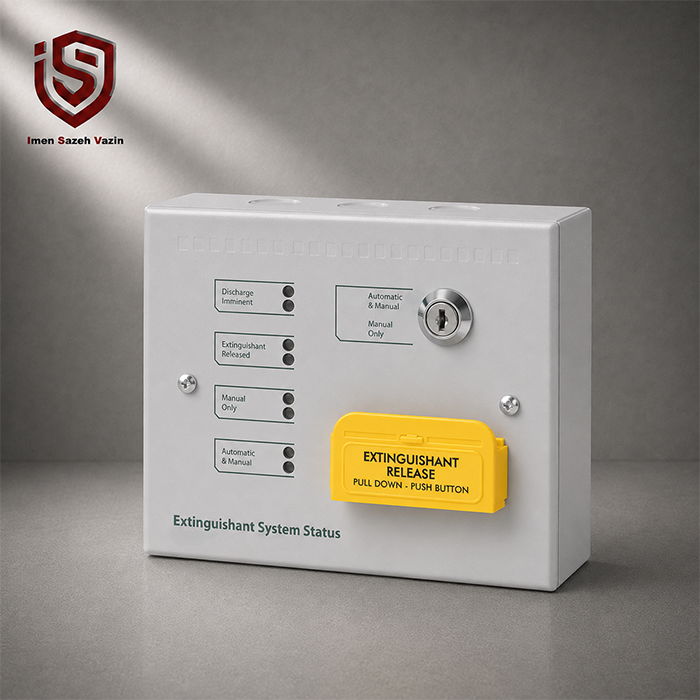

نشانگر وضعیت آدرس‌پذیر سیستم اطفاء حریق Kentec Syncro SI

نشانگر وضعیت آدرس‌پذیر سیستم اطفاء حریق Kentec Syncro SI یک واحد آدرس‌پذیر برای نمایش وضعیت و کنترل سیستم اطفاء حریق است که برای استفاده همراه کنترل پنل‌های Kentec Syncro XT و Syncro XT+ طراحی شده است. این تجهیز مستقیماً روی لوپ آدرس‌پذیر Apollo قرار می‌گیرد و برای انتقال اطلاعات و دریافت تغذیه به کابل‌کشی مجزا تا کنترل پنل نیاز ندارد.

استفاده از Syncro SI به اپراتور اجازه می‌دهد وضعیت ناحیه اطفاء را در ورودی فضای حفاظت‌شده یا نقطه‌ای دور از کنترل پنل اصلی مشاهده کند. بسته به مدل انتخابی، امکان استفاده از Manual Release و کلید انتخاب حالت Automatic/Manual نیز وجود دارد.

این ویژگی، Kentec Syncro SI را برای اتاق‌های سرور، دیتاسنترها، اتاق‌های برق، UPS، مراکز مخابراتی و سایر فضاهای مجهز به سیستم اطفاء گازی به یک تجهیز کاربردی تبدیل می‌کند.

Kentec Syncro SI چیست؟

Kentec Syncro SI یک Analogue Addressable Extinguishant Status Indicator Unit است. وظیفه اصلی این تجهیز، نمایش اطلاعات مهم سیستم اطفاء و فراهم‌کردن کنترل‌های موردنیاز در محلی نزدیک به فضای حفاظت‌شده است.

برخلاف بسیاری از نشانگرهای وضعیت متعارف که به کابل تغذیه و ارتباط مجزا نیاز دارند، Syncro SI مستقیماً به لوپ اعلام حریق آدرس‌پذیر متصل می‌شود.

پنل Syncro XT یا Syncro XT+ تجهیز را مانند یک دستگاه آدرس‌پذیر روی لوپ شناسایی می‌کند. بنابراین نصب آن می‌تواند مقدار کابل‌کشی موردنیاز میان کنترل پنل و محل نصب نشانگر را کاهش دهد.

برای آشنایی بیشتر با ساختار پنل‌های آدرس‌پذیر می‌توانید مقاله کنترل پنل اعلام حریق را در سایت ایمن سازه وزین مطالعه کنید.

اتصال مستقیم Syncro SI به لوپ آدرس‌پذیر

یکی از مهم‌ترین مزایای Kentec Syncro SI نحوه اتصال آن به سیستم است.

این تجهیز به هر نقطه مناسب از لوپ آدرس‌پذیر Apollo متصل می‌شود و ارتباط آن با کنترل پنل از طریق همان لوپ انجام می‌گیرد.

به همین دلیل، طراح مجبور نیست یک مسیر کابل مجزا از محل Status Indicator تا کنترل پنل اصلی اجرا کند.

این ساختار می‌تواند:

• حجم کابل‌کشی پروژه را کاهش دهد.
• اجرای سیستم را ساده‌تر کند.
• زمان نصب را کاهش دهد.
• توسعه سیستم در آینده را آسان‌تر کند.

راهنمای رسمی Kentec نیز Syncro SI را تجهیزی معرفی می‌کند که مستقیماً روی مدار لوپ آنالوگ آدرس‌پذیر قرار می‌گیرد.

سازگاری با کنترل پنل Syncro XT و Syncro XT+

Kentec Syncro SI برای استفاده همراه خانواده‌های Syncro XT و Syncro XT+ طراحی شده است.

این Status Indicator اطلاعات موردنیاز را از سیستم اطفاء دریافت می‌کند و وضعیت ناحیه مربوط را در اختیار اپراتور قرار می‌دهد.

نکته مهم این است که Syncro SI مخصوص سیستم‌های Apollo Protocol است. بنابراین پیش از سفارش محصول باید پروتکل کنترل پنل پروژه بررسی شود. منابع فنی Kentec مدل‌های A91000M8، A91100M8 و A91110M8 را به‌عنوان خانواده Syncro Si ثبت کرده‌اند.

در پروژه‌هایی که از پروتکل دیگری استفاده می‌کنند، باید تجهیزات Status Indicator سازگار با همان سیستم انتخاب شوند.

مدل‌های مختلف Kentec Syncro SI

خانواده Syncro SI در چند پیکربندی مختلف تولید شده است. تفاوت اصلی مدل‌ها در امکانات کنترلی روی پنل قرار دارد.

مدل A91000M8

این مدل نسخه استاندارد Syncro SI Addressable Extinguishant Status Unit است و وظیفه اصلی آن نمایش وضعیت سیستم اطفاء است.

مدل A91100M8

مدل A91100M8 علاوه بر نمایش وضعیت، به Manual Release مجهز است.

این قابلیت به اپراتور اجازه می‌دهد در شرایط تعریف‌شده، فرمان آزادسازی عامل اطفاء را از محل Status Indicator اجرا کند.

مدل A91110M8

این نسخه کامل‌تر، علاوه بر Manual Release، دارای Mode Select نیز هست.

اپراتور می‌تواند از طریق این کلید، وضعیت عملکرد سیستم را متناسب با شرایط پروژه کنترل کند.

بنابراین پیش از خرید Kentec Syncro SI باید مشخص شود که پروژه فقط به نمایش وضعیت نیاز دارد یا قابلیت‌های Manual Release و Mode Select نیز ضروری هستند.

Manual Release در Kentec Syncro SI

در نسخه‌های مجهز به Manual Release، اپراتور می‌تواند عملیات اطفاء را به‌صورت دستی آغاز کند.

این قابلیت در سیستم‌هایی اهمیت زیادی دارد که مسئول ایمنی باید بتواند از ورودی اتاق یا فضای حفاظت‌شده فرمان Release را اجرا کند.

Kentec برای این عملکرد از کلید Manual Release محافظت‌شده استفاده کرده است تا احتمال فعال‌شدن ناخواسته آن کاهش پیدا کند.

وجود Manual Release روی Status Indicator باعث می‌شود اپراتور برای اجرای این فرمان مجبور نباشد به کنترل پنل اصلی مراجعه کند.

قابلیت انتخاب حالت Manual و Automatic

مدل A91110M8 علاوه بر Manual Release، کلید انتخاب Mode نیز دارد.

این قابلیت به مسئول سیستم اجازه می‌دهد حالت عملکرد اطفاء را متناسب با وضعیت محیط تغییر دهد.

برای مثال، هنگام انجام سرویس تجهیزات یا حضور نیروهای فنی در فضای حفاظت‌شده، ممکن است پروژه به تغییر حالت سیستم نیاز داشته باشد.

در چنین شرایطی، Mode Select امکان کنترل وضعیت عملکرد را در نزدیک‌ترین نقطه به فضای حفاظت‌شده فراهم می‌کند.

برنامه‌ریزی از طریق Loop Explorer

Kentec Syncro SI یک تجهیز آدرس‌پذیر است و برای استفاده در سیستم باید آدرس مشخصی داشته باشد.

راهنمای Kentec توضیح می‌دهد که کاربر می‌تواند Status Unit را از طریق نرم‌افزار Loop Explorer به پیکربندی سیستم اضافه کند.

برای هر واحد یک آدرس روی لوپ تعیین می‌شود و کنترل پنل از طریق این آدرس تجهیز را شناسایی می‌کند.

این ساختار باعث می‌شود مهندس سیستم بتواند تجهیز را مانند سایر تجهیزات آدرس‌پذیر مدیریت کند.

کلید آدرس‌دهی روی دستگاه

Kentec برای Syncro SI یک DIL Switch هفت‌قسمتی در نظر گرفته است.

نصاب از طریق این کلید آدرس دستگاه را تنظیم می‌کند. سپس همان آدرس در Loop Explorer برای تجهیز تعریف می‌شود.

آدرس‌دهی دقیق اهمیت زیادی دارد؛ زیرا کنترل پنل از طریق آدرس هر تجهیز، محل و عملکرد آن را تشخیص می‌دهد.

تنظیمات آدرس باید در زمان راه‌اندازی توسط نیروی متخصص انجام شود.

کاهش کابل‌کشی در پروژه

یکی از مزیت‌های مهم Kentec Syncro SI نسبت به بعضی Status Unitهای متعارف، اتصال مستقیم به لوپ است.

فرض کنید کنترل پنل اصلی داخل اتاق کنترل قرار دارد اما Status Indicator باید کنار ورودی اتاق سرور نصب شود.

در یک سیستم متعارف ممکن است مسیر مجزایی برای تغذیه و ارتباط Status Unit نیاز باشد. اما Syncro SI اطلاعات و تغذیه موردنیاز را از لوپ آدرس‌پذیر دریافت می‌کند.

این ویژگی به‌خصوص در پروژه‌های بزرگ می‌تواند نصب تجهیزات جانبی سیستم اطفاء را ساده‌تر کند.

محل نصب  نشانگر وضعیت آدرس‌پذیر Kentec Syncro SI

معمولاً Status Indicator را در محلی نصب می‌کنند که اپراتور قبل از ورود به فضای حفاظت‌شده بتواند وضعیت سیستم را مشاهده کند.

محل‌های مناسب می‌توانند شامل موارد زیر باشند:

• ورودی اتاق سرور
• ورودی دیتاسنتر
• اتاق کنترل
• ورودی اتاق UPS
• ورودی اتاق برق
• ورودی اتاق مخابرات
• محل حضور مسئول ایمنی

انتخاب دقیق محل نصب باید براساس طراحی سیستم و شرایط پروژه انجام شود.

شرایط محیطی نصب Syncro SI

راهنمای فنینشانگر وضعیت آدرس‌پذیر  Kentec محدوده دمای مناسب برای نصب واحد استاندارد را 5- تا 35+ درجه سانتی‌گراد اعلام می‌کند.

حداکثر رطوبت نسبی محیط نیز نباید از 95 درصد بیشتر شود. همچنین محفظه استاندارد در صورت نصب صحیح درجه حفاظت IP30 دارد.

محل نصب باید تمیز و خشک باشد و تجهیز نباید در معرض ضربه یا لرزش شدید قرار بگیرد.

برای محیط‌های دارای رطوبت یا گردوغبار بیشتر، نسخه‌های Weatherproof این خانواده نیز تولید شده‌اند. آرشیو فنی Kentec مدل‌های A91000W8، A91100W8 و A91110W8 را برای نسخه Weatherproof ثبت کرده است.

کاربرد نشانگر وضعیت آدرس‌پذیر  Kentec Syncro SI

نشانگر وضعیت آدرس‌پذیر Kentec Syncro SI برای فضاهایی مناسب است که کنترل پنل اصلی در محل دیگری قرار دارد اما اپراتور باید وضعیت سیستم اطفاء را نزدیک فضای حفاظت‌شده مشاهده کند.

مهم‌ترین کاربردهای این تجهیز عبارت‌اند از:

• دیتاسنترها
• اتاق‌های سرور
• مراکز پردازش اطلاعات
• اتاق‌های UPS
• اتاق‌های برق
• مراکز مخابراتی
• اتاق‌های کنترل
• آرشیوها
• اتاق تجهیزات حساس
• سیستم‌های اطفاء گازی

در چنین پروژه‌هایی، Status Indicator می‌تواند اطلاعات موردنیاز را در محل مناسب در اختیار مسئول ایمنی قرار دهد.

تفاوت Syncro SI و Sigma SI

Syncro SI و Sigma SI دو محصول متفاوت هستند و نباید آن‌ها را با یکدیگر اشتباه گرفت.

Syncro SI یک تجهیز آدرس‌پذیر و Loop-powered است که مستقیماً به لوپ Apollo سیستم Syncro XT یا Syncro XT+ متصل می‌شود.

در مقابل، Sigma SI خانواده جدیدتر Status Indicatorهای Kentec است و از اتصال چهار سیمه شامل دیتا و تغذیه استفاده می‌کند. Kentec در حال حاضر Sigma SI را در فهرست محصولات فعال خود قرار داده است.

بنابراین پیش از جایگزینی این دو محصول باید نوع پنل، پروتکل و سیم‌کشی سیستم بررسی شود.

وضعیت تولید  نشانگر وضعیت آدرس‌پذیر Kentec Syncro SI

Kentec در اطلاعیه‌ای در تاریخ 27 ژانویه 2021، Syncro SI Addressable Status Indicators و Hold Unit مربوط به آن را در گروه محصولات Obsolete قرار داد. همچنین دیتاشیت DS79 اکنون در بخش Obsolete Products وب‌سایت Kentec قرار دارد.

به همین دلیل، اگر این محصول برای یک سیستم موجود نیاز است، پیش از خرید باید موجودی، پارت‌نامبر و سازگاری آن با کنترل پنل پروژه بررسی شود.

این موضوع به‌خصوص در پروژه‌های تعمیر، نگهداری و توسعه سیستم‌های قدیمی اهمیت دارد.

استاندارد نشانگر وضعیت آدرس‌پذیر

در طراحی سیستم‌های اطفاء،نشانگر وضعیت آدرس‌پذیر انتخاب تجهیزات کنترلی سازگار با الزامات سیستم اهمیت زیادی دارد.

استاندارد EN 12094-1 به الزامات و روش‌های آزمون تجهیزات الکتریکی کنترل و تأخیر در سیستم‌های اطفاء ثابت می‌پردازد.

برای آشنایی بیشتر با این استاندارد می‌توانید صفحه EN 12094-1 در NEN را مطالعه کنید.

این مرجع یک سایت استاندارد است و کاربر را به فروشگاه تجهیزات اعلام یا اطفاء حریق هدایت نمی‌کند.

مشخصات فنی  نشانگر وضعیت آدرس‌پذیر Kentec Syncro SI

مشخصه	مقدار
برند	Kentec
سری	Syncro SI
نوع تجهیز	Addressable Extinguishant Status Indicator
نوع ارتباط	آدرس‌پذیر روی Loop
منبع تغذیه	از لوپ آدرس‌پذیر
پروتکل سازگار	Apollo
پنل‌های سازگار	Syncro XT و Syncro XT+
مدل استاندارد	A91000M8
مدل دارای Manual Release	A91100M8
مدل Manual Release + Mode Select	A91110M8
درجه حفاظت نسخه استاندارد	IP30
دمای محیط کاری	5- تا 35+ درجه سانتی‌گراد
حداکثر رطوبت نسبی	95 درصد
حداکثر سطح مقطع کابل ترمینال	2.5 میلی‌متر مربع
نحوه آدرس‌دهی	DIL Switch هفت‌قسمتی
پیکربندی	از طریق Loop Explorer

اطلاعات فوق بر اساس آرشیو رسمی و راهنمای Man-1099 شرکت Kentec تنظیم شده است.

خرید  نشانگر وضعیت آدرس‌پذیر Kentec Syncro SI

نشانگر وضعیت آدرس‌پذیر Kentec Syncro SI برای پروژه‌هایی کاربرد دارد که از کنترل پنل‌های Syncro XT یا Syncro XT+ با پروتکل Apollo استفاده می‌کنند و به یک Status Indicator آدرس‌پذیر نیاز دارند.

اتصال مستقیم به لوپ، قابلیت آدرس‌دهی، امکان Manual Release در مدل‌های مربوط و قابلیت Mode Select در نسخه کامل‌تر، از مهم‌ترین ویژگی‌های این خانواده هستند.

با توجه به اینکه Kentec تولید این سری را متوقف کرده است، پیش از سفارش باید پارت‌نامبر دقیق، موجودی کالا و سازگاری آن با پنل موجود پروژه بررسی شود.

برای استعلام موجودی  نشانگر وضعیت آدرس‌پذیر Kentec Syncro SI، بررسی پارت‌نامبر، انتخاب تجهیزات جایگزین و دریافت مشاوره فنی می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید.

همچنین برای مشاهده سایر محصولات مرتبط می‌توانید به بخش محصولات ایمن سازه وزین مراجعه کنید.

سوالات متداول درباره  نشانگر وضعیت آدرس‌پذیر Kentec Syncro SI

Kentec Syncro SI چه کاری انجام می‌دهد؟

این تجهیز وضعیت سیستم اطفاء را در محلی دور از کنترل پنل اصلی نمایش می‌دهد و در بعضی نسخه‌ها امکانات Manual Release و Mode Select را نیز ارائه می‌کند.

آیا Syncro SI به تغذیه جداگانه نیاز دارد؟

خیر. این دستگاه Loop-powered است و مستقیماً از لوپ آدرس‌پذیر Apollo تغذیه می‌شود.

آیا Syncro SI با همه پروتکل‌ها کار می‌کند؟

خیر. Syncro SI برای سیستم‌های Syncro XT و Syncro XT+ با پروتکل Apollo طراحی شده است.

تفاوت A91000M8 و A91100M8 چیست؟

A91000M8 نسخه استاندارد Status Indicator است، در حالی که A91100M8 قابلیت Manual Release نیز دارد.

مدل A91110M8 چه امکاناتی دارد؟

این مدل علاوه بر نمایش وضعیت، Manual Release و Mode Select را نیز در اختیار اپراتور قرار می‌دهد.

آیا Syncro SI هنوز تولید می‌شود؟

خیر. Kentec این محصول را از سال 2021 در فهرست محصولات Obsolete قرار داده است.
