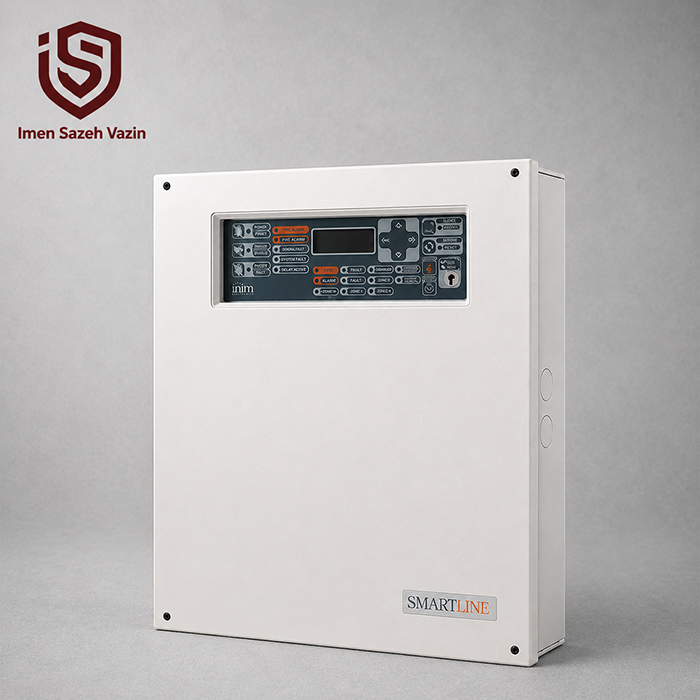

پنل اطفای INIM SmartLine EXT؛ کنترل حرفه‌ای سیستم اطفای گازی

پنل اطفای INIM SmartLine EXT یک راهکار تخصصی برای کنترل سیستم اعلام حریق و مدیریت فرآیند اطفای گازی است. شرکت INIM این سری را برای پروژه‌هایی ارائه می‌کند که علاوه بر تشخیص سریع حریق، به کنترل دقیق و ایمن عملیات اطفا نیاز دارند. مدل‌های SmartLine020/4EXT و SmartLine036/4EXT از یک کانال اختصاصی اطفا بهره می‌برند و امکان مدیریت تجهیزات مرتبط با سیستم اطفای گازی را فراهم می‌کنند.

این پنل فقط یک مرکز اعلام حریق معمولی نیست. SmartLine EXT فرمان‌های سیستم را پردازش می‌کند، وضعیت تجهیزات را زیر نظر می‌گیرد و فرآیند اطفا را بر اساس منطق تعریف‌شده کنترل می‌کند. این قابلیت برای اتاق سرور، اتاق برق، مراکز داده، اتاق کنترل و فضاهای دارای تجهیزات حساس اهمیت زیادی دارد.

برای آشنایی بیشتر با فرآیند طراحی چنین سیستم‌هایی می‌توانید صفحه طراحی و مشاوره سیستم‌های اعلام و اطفای حریق ایمن سازه وزین را نیز بررسی کنید.

پنل اطفای INIM چیست؟

پنل اطفای INIM SmartLine EXT وظیفه دریافت سیگنال‌های حریق و مدیریت مراحل مربوط به اطفای گازی را بر عهده دارد. این پنل اطلاعات تجهیزات متصل را بررسی می‌کند و بر اساس تنظیمات پروژه، فرمان‌های لازم را اجرا می‌کند.

INIM در مدل‌های SmartLine020/4EXT و SmartLine036/4EXT از ماژول SmartLetLoose/ONE استفاده می‌کند. این ماژول یک کانال اختصاصی برای مدیریت اطفای گازی در اختیار سیستم قرار می‌دهد. عملکرد بخش اطفا نیز با الزامات استاندارد EN12094-1 هماهنگ است.

این ساختار به طراح اجازه می‌دهد سیستم تشخیص حریق و کنترل اطفا را در یک مجموعه هماهنگ مدیریت کند.

چرا کنترل دقیق اطفای گازی اهمیت دارد؟

سیستم اطفای گازی باید در زمان مناسب وارد عمل شود. فعال شدن اشتباه سیستم می‌تواند هزینه‌های زیادی ایجاد کند. تأخیر در عملکرد سیستم نیز می‌تواند خسارت حریق را افزایش دهد.

پنل اطفای INIM اطلاعات ورودی را تحلیل می‌کند و منطق تعریف‌شده برای اطفا را اجرا می‌کند. طراح سیستم می‌تواند ارتباط بین ورودی‌ها، خروجی‌ها و تجهیزات کنترلی را متناسب با شرایط پروژه تنظیم کند.

این قابلیت برای فضاهایی که تجهیزات الکترونیکی، مخابراتی یا الکتریکی حساس دارند اهمیت بیشتری دارد. در چنین محیط‌هایی معمولاً طراحان از سیستم‌های اطفای گازی به جای روش‌های مبتنی بر آب استفاده می‌کنند.

برای مشاهده تجهیزات مرتبط با این حوزه می‌توانید بخش سیستم اطفاء حریق در فروشگاه ISV کالا را مشاهده کنید.

مدل‌های پنل اطفای INIM SmartLine EXT

INIM پنل SmartLine EXT را در دو مدل اصلی عرضه می‌کند. انتخاب بین این دو مدل به تعداد زون‌ها، ابعاد پروژه و توان موردنیاز سیستم بستگی دارد.

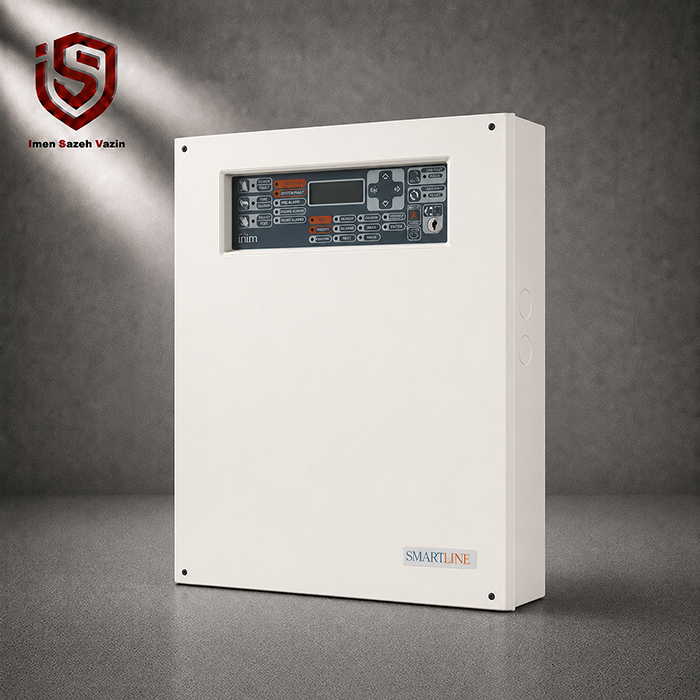

پنل SmartLine020/4EXT

مدل SmartLine020/4EXT چهار زون داخلی دارد و ظرفیت آن تا 20 زون افزایش پیدا می‌کند. این مدل از منبع تغذیه 1.5 آمپر استفاده می‌کند و امکان نصب دو باتری 12 ولت 7 آمپرساعت را فراهم می‌کند.

این مشخصات SmartLine020/4EXT را به گزینه‌ای مناسب برای پروژه‌های کوچک و متوسط تبدیل می‌کند.

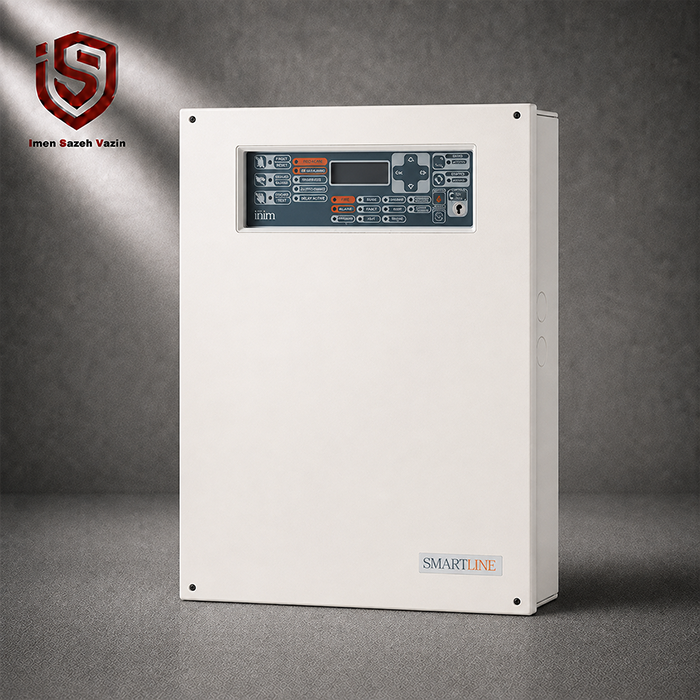

پنل SmartLine036/4EXT

مدل SmartLine036/4EXT نیز چهار زون داخلی دارد، اما سیستم می‌تواند ظرفیت آن را تا 36 زون افزایش دهد. این مدل از منبع تغذیه 4 آمپر استفاده می‌کند و فضای لازم برای دو باتری 12 ولت 17 آمپرساعت را در اختیار کاربر قرار می‌دهد.

این ظرفیت بیشتر به طراح اجازه می‌دهد از SmartLine036/4EXT در پروژه‌های بزرگ‌تر و سیستم‌هایی با تجهیزات بیشتر استفاده کند.

4 ویژگی مهم پنل اطفای INIM

• کنترل اختصاصی اطفای گازی: ماژول SmartLetLoose/ONE یک کانال تخصصی برای کنترل فرآیند اطفا در اختیار پنل قرار می‌دهد.
• ارتباط با پنل‌های آدرس‌پذیر: رابط RS485 امکان تبادل فرمان و اطلاعات با پنل‌های آدرس‌پذیر سازگار را فراهم می‌کند.
• قابلیت توسعه زون‌ها: مدل SmartLine020/4EXT تا 20 زون و مدل SmartLine036/4EXT تا 36 زون ظرفیت دارد.
• برنامه‌ریزی انعطاف‌پذیر: کاربر می‌تواند منطق‌ها، تایمرها، ورودی‌ها و خروجی‌های سیستم را متناسب با نیاز پروژه تنظیم کند.

ارتباط پنل اطفای INIM با سیستم اعلام حریق

یکی از نقاط قوت SmartLine EXT قابلیت ارتباط با سیستم‌های آدرس‌پذیر است. پنل می‌تواند به‌صورت مستقل فعالیت کند یا از طریق شبکه RS485 با پنل‌های آدرس‌پذیر ارتباط برقرار کند.

این قابلیت در پروژه‌های بزرگ اهمیت زیادی دارد. برای مثال، یک ساختمان می‌تواند از سیستم اعلام حریق آدرس‌پذیر مرکزی استفاده کند و برای اتاق سرور یا اتاق برق یک پنل مستقل اطفای INIM داشته باشد.

پنل اصلی در این ساختار رویدادهای حریق را مدیریت می‌کند و SmartLine EXT وظیفه کنترل بخش اطفای گازی را بر عهده می‌گیرد. این معماری، کنترل سیستم را ساده‌تر می‌کند و انعطاف بیشتری در اختیار طراح قرار می‌دهد.

برای مطالعه بیشتر درباره ساختار سیستم تشخیص حریق می‌توانید صفحه سیستم اعلام حریق ایمن سازه وزین را مطالعه کنید.

قابلیت برنامه‌ریزی SmartLine EXT

پنل‌های SmartLine امکان برنامه‌ریزی مستقیم از پنل جلویی را فراهم می‌کنند. همچنین نرم‌افزار SmartLeague امکان انجام تنظیمات سیستم از طریق کامپیوتر را در اختیار متخصصان قرار می‌دهد.

طراح می‌تواند تایمرها، منطق‌های عملکرد، ورودی‌های چندمنظوره و خروجی‌های نظارت‌شده را مطابق نیاز پروژه تنظیم کند. این انعطاف کمک می‌کند سیستم در شرایط مختلف واکنش مناسبی داشته باشد.

نمایشگر گرافیکی و LEDهای پنل نیز اطلاعات موردنیاز اپراتور را نمایش می‌دهند. در نتیجه، کاربر می‌تواند وضعیت سیستم و رویدادهای اصلی را سریع بررسی کند.

استاندارد پنل اطفای INIM

INIM قابلیت‌های اطفای مدل‌های SmartLine020/4EXT و SmartLine036/4EXT را مطابق EN12094-1 معرفی می‌کند. این استاندارد به تجهیزات کنترل سیستم‌های اطفای گازی ارتباط دارد.

توجه به استاندارد در طراحی سیستم اطفا اهمیت زیادی دارد. نوع عامل اطفا، نحوه فعال‌سازی، تجهیزات هشداردهنده و منطق کنترلی باید با شرایط پروژه و ضوابط طراحی هماهنگی داشته باشند.

کاربرد پنل اطفای INIM SmartLine EXT

SmartLine EXT برای پروژه‌هایی مناسب است که به کنترل سیستم اطفای گازی نیاز دارند. اتاق‌های سرور، دیتاسنترها، مراکز مخابراتی، اتاق UPS، اتاق برق، مراکز کنترل و فضاهای دارای تجهیزات حساس از مهم‌ترین کاربردهای این پنل به شمار می‌آیند.

نوع سیستم اطفا و تجهیزات جانبی هر پروژه شرایط خاص خود را دارد. به همین دلیل، مهندس طراح باید پیش از انتخاب پنل، تعداد زون‌ها، نوع تجهیزات و منطق عملکرد سیستم را مشخص کند.

در بخش تجهیزات و سیستم‌های اطفای حریق ISV کالا نیز می‌توانید سایر تجهیزات مرتبط با اجرای سیستم‌های اطفا را بررسی کنید.

تفاوت SmartLine020/4EXT و SmartLine036/4EXT

مهم‌ترین تفاوت دو مدل در ظرفیت توسعه و توان منبع تغذیه قرار دارد.

SmartLine020/4EXT حداکثر 20 زون را مدیریت می‌کند و منبع تغذیه 1.5 آمپر دارد. در مقابل، SmartLine036/4EXT ظرفیت سیستم را تا 36 زون افزایش می‌دهد و از منبع تغذیه 4 آمپر استفاده می‌کند. همچنین مدل دوم از باتری‌هایی با ظرفیت بالاتر پشتیبانی می‌کند.

بنابراین برای پروژه‌های کوچک و متوسط، مدل 020 می‌تواند انتخاب مناسبی باشد. پروژه‌های بزرگ‌تر یا سیستم‌هایی با تجهیزات بیشتر معمولاً به ظرفیت مدل 036 نیاز دارند.

چرا پنل اطفای INIM را انتخاب کنیم؟

INIM در SmartLine EXT قابلیت‌های اعلام حریق و کنترل اطفا را در یک ساختار هماهنگ ترکیب می‌کند. امکان توسعه تعداد زون‌ها، ارتباط RS485، برنامه‌ریزی منطقی و کنترل اختصاصی اطفای گازی، انعطاف مناسبی برای طراحی پروژه ایجاد می‌کند.

علاوه بر این، وجود دو نسخه با ظرفیت متفاوت به طراح اجازه می‌دهد پنل را بر اساس ابعاد واقعی پروژه انتخاب کند. این موضوع از انتخاب تجهیزات بیش از نیاز پروژه جلوگیری می‌کند.

خرید پنل اطفای INIM

انتخاب پنل اطفای INIM باید بر اساس نوع سیستم اطفا، تعداد زون‌ها، تجهیزات جانبی و معماری سیستم اعلام حریق انجام گیرد. انتخاب درست پنل نقش مستقیمی در عملکرد صحیح سیستم در شرایط اضطراری دارد.

ایمن سازه وزین در زمینه طراحی، تأمین، نصب و راه‌اندازی سیستم‌های اعلام و اطفای حریق فعالیت می‌کند. کارشناسان مجموعه می‌توانند پس از بررسی مشخصات پروژه، مدل مناسب SmartLine EXT و تجهیزات موردنیاز را پیشنهاد دهند.

برای دریافت مشاوره فنی، استعلام قیمت پنل اطفای INIM و انتخاب تجهیزات مناسب با کارشناسان ایمن سازه وزین تماس بگیرید.

جمع‌بندی

پنل اطفای INIM SmartLine EXT راهکاری تخصصی برای کنترل سیستم‌های اطفای گازی است. دو مدل SmartLine020/4EXT و SmartLine036/4EXT به‌ترتیب امکان توسعه سیستم تا 20 و 36 زون را فراهم می‌کنند. هر دو مدل از کانال اطفای SmartLetLoose/ONE بهره می‌برند و می‌توانند از طریق RS485 با پنل‌های آدرس‌پذیر ارتباط داشته باشند.

اگر پروژه به یک سیستم قابل برنامه‌ریزی برای تشخیص حریق و کنترل اطفای گازی نیاز دارد، SmartLine EXT یکی از گزینه‌های تخصصی INIM برای این کاربرد محسوب می‌شود.
