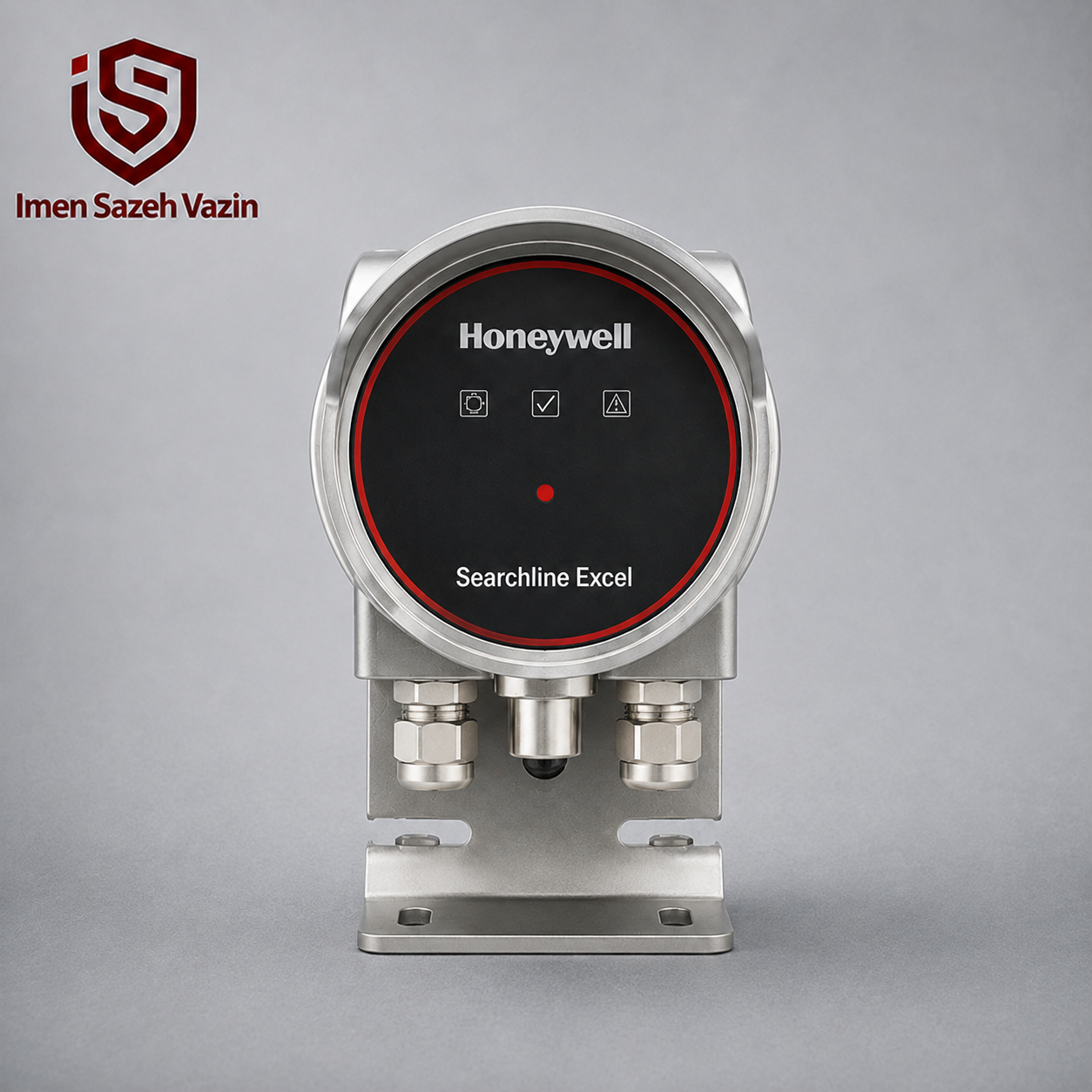

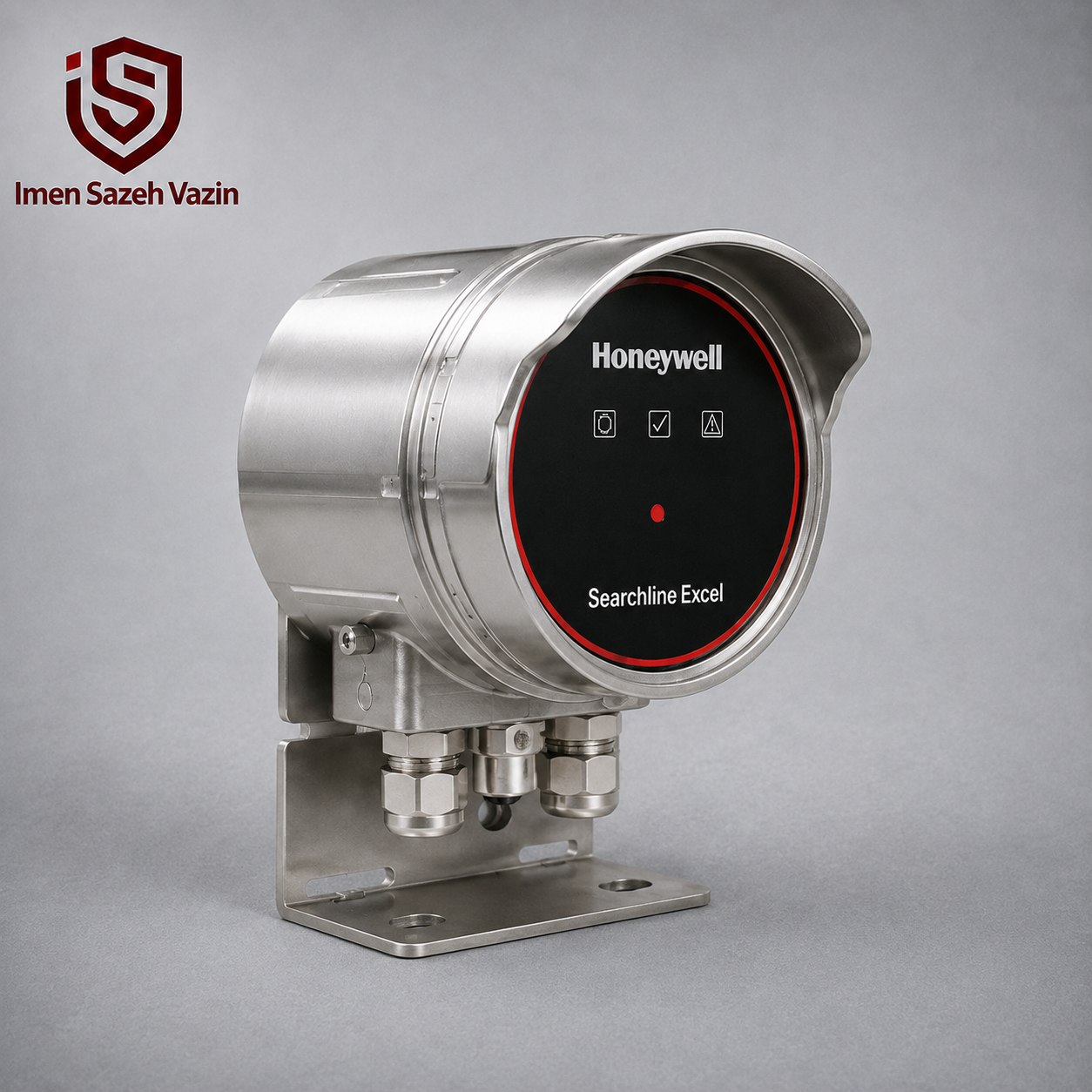

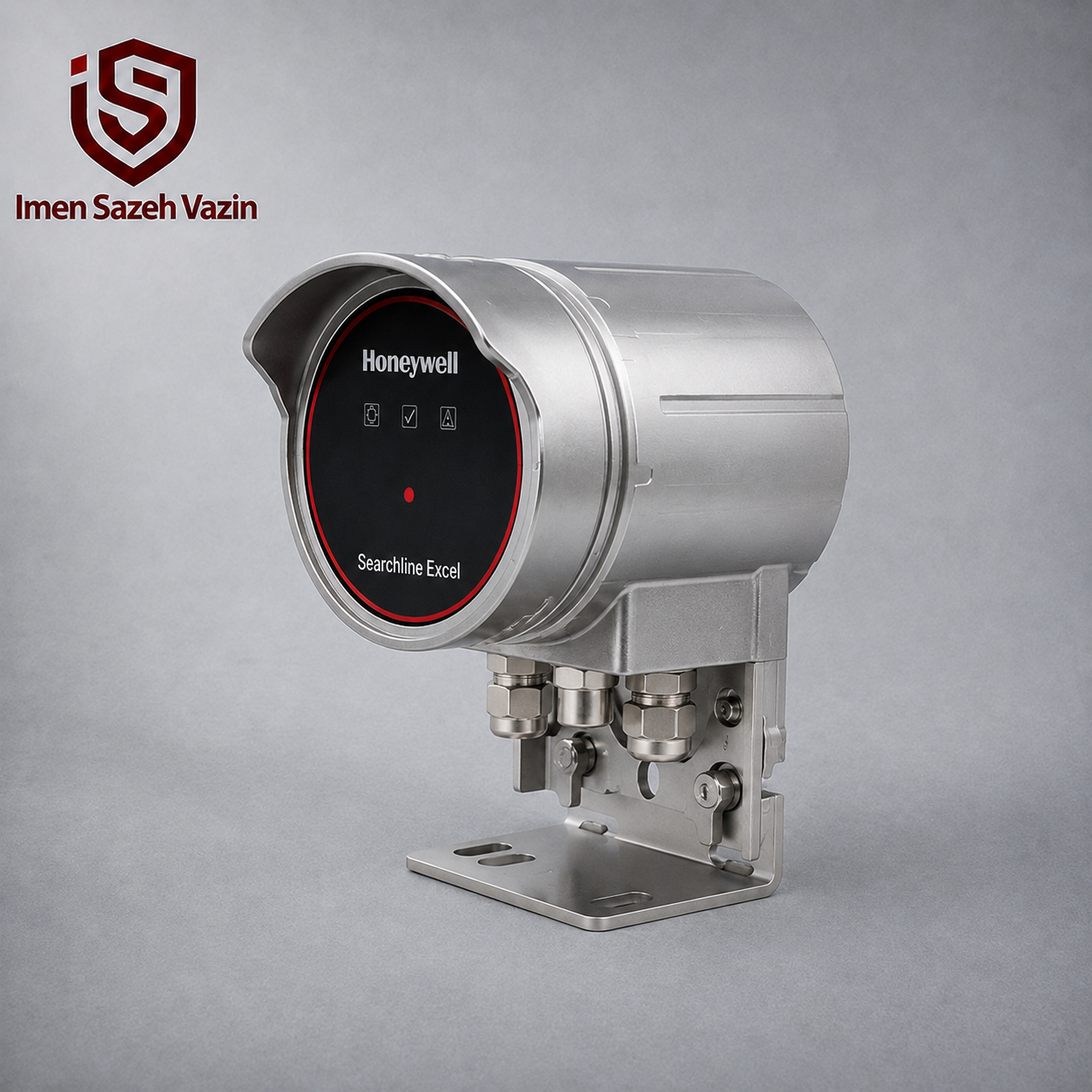

دتکتور گاز مسیر باز هانیول Searchline Excel:

دتکتور گاز مسیر باز هانیول Searchline Excel یک سیستم تخصصی Open Path Infrared Gas Detection برای شناسایی ابر گازهای هیدروکربنی قابل اشتعال در محیط‌های صنعتی است. برخلاف دتکتورهای نقطه‌ای که غلظت گاز را تنها در محل نصب سنسور بررسی می‌کنند، Searchline Excel یک مسیر نوری میان Transmitter و Receiver ایجاد می‌کند و حضور گاز در طول این مسیر را پایش می‌کند.

این ساختار باعث می‌شود تجهیز بتواند سطح بسیار وسیع‌تری را نسبت به یک دتکتور نقطه‌ای تحت پوشش قرار دهد. بنابراین در محیط‌هایی مانند پالایشگاه‌ها، واحدهای پتروشیمی، خطوط انتقال گاز، مخازن ذخیره، سکوهای دریایی و مناطق پیرامونی تأسیسات صنعتی، Open Path Detection می‌تواند نقش مهمی در شناسایی سریع نشت گاز داشته باشد.

Searchline Excel در سه محدوده Short، Medium و Long ارائه می‌شود و طول مسیر تحت پوشش آن از 5 متر تا 200 متر متغیر است. محدوده اندازه‌گیری دستگاه نیز 0 تا 5 LEL.m و سرعت پاسخ آن در شرایط عادی T90 کمتر از 3 ثانیه اعلام شده است.

برای بررسی سایر راهکارهای ایمنی و تجهیزات تخصصی می‌توانید بخش محصولات ایمن سازه وزین را نیز مشاهده کنید.

دتکتور گاز مسیر باز  Searchline Excel چیست؟

Searchline Excel یک Open Path Infrared Gas Detector است.

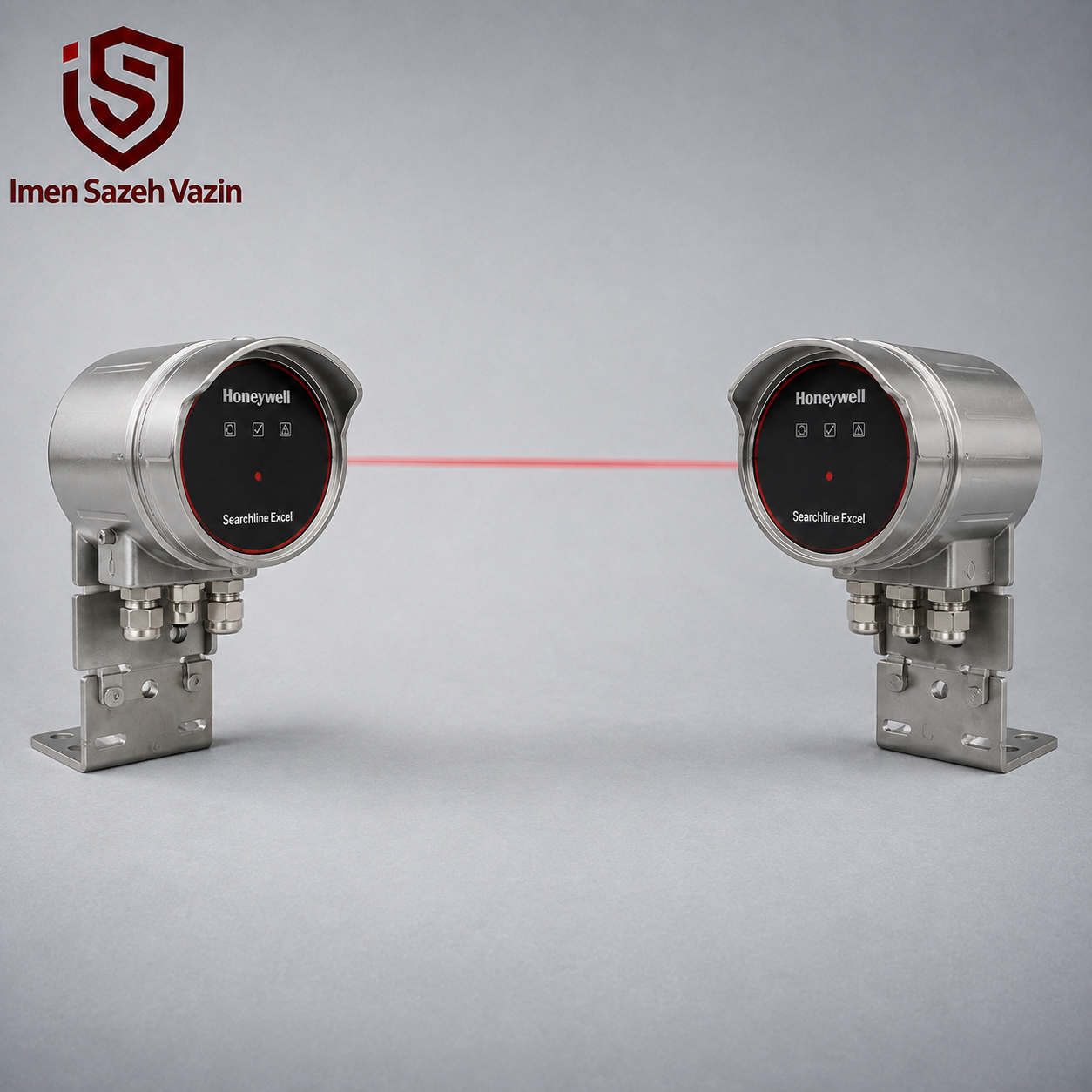

سیستم از دو بخش اصلی تشکیل می‌شود:

• Transmitter یا فرستنده مادون قرمز
• Receiver یا گیرنده

Transmitter یک پرتو مادون قرمز را در مسیر مشخص ارسال می‌کند. سپس Receiver شدت و مشخصات طیفی پرتو دریافتی را بررسی می‌کند.

اگر ابر گاز هیدروکربنی وارد مسیر نوری شود، بخشی از انرژی مادون قرمز در طول موج‌های مشخص توسط مولکول‌های گاز جذب می‌شود. دستگاه از میزان این جذب برای تشخیص وجود و مقدار تجمع گاز در مسیر استفاده می‌کند.

بنابراین Searchline Excel به جای نمونه‌برداری از یک نقطه کوچک، یک خط فرضی طولانی در محیط ایجاد می‌کند.

این ویژگی تفاوت اساسی میان Open Path Gas Detector و Point Gas Detector محسوب می‌شود.

فناوری دتکتور گاز مسیر باز  Open Path Infrared چگونه گاز را تشخیص می‌دهد؟

بسیاری از هیدروکربن‌ها در طول موج‌های مشخص مادون قرمز انرژی جذب می‌کنند.

در سیستم Open Path، پرتو IR از Transmitter خارج شده، از فضای مورد حفاظت عبور می‌کند و در نهایت به Receiver می‌رسد.

سیستم تغییر ایجادشده در پرتو را تحلیل می‌کند.

اگر هیچ گاز هدفی در مسیر وجود نداشته باشد، شرایط نوری مشخصی در Receiver مشاهده می‌شود. اما اگر ابر گاز وارد Beam شود، جذب مادون قرمز افزایش پیدا می‌کند.

نتیجه این تحلیل به صورت Integral Concentration نمایش داده می‌شود.

به همین دلیل واحد اندازه‌گیری این نوع دتکتور با دتکتور نقطه‌ای متفاوت است.

LEL.m چیست؟

یکی از مهم‌ترین مفاهیمی که هنگام بررسی Searchline Excel باید بدانیم LEL.m است.

LEL مخفف Lower Explosive Limit یا حد پایین اشتعال‌پذیری است.

اما یک Open Path Detector معمولاً غلظت را فقط به شکل %LEL در یک نقطه نمایش نمی‌دهد؛ بلکه مقدار تجمع گاز در طول مسیر نوری را اندازه می‌گیرد.

برای همین از واحد: LEL.m استفاده می‌شود.

برای مثال، اگر ابری با غلظت 50 درصد LEL به طول 2 متر از Beam عبور کند: 0.5 LEL × 2 m = 1 LEL.m همچنین یک ابر با غلظت 100 درصد LEL و طول یک متر نیز تقریباً:

1 LEL.m ایجاد می‌کند.

بنابراین Open Path Detector هم غلظت و هم امتداد ابر گاز در مسیر Beam را به شکل یک مقدار انتگرالی منعکس می‌کند. استاندارد IEC نیز Open Path Gas Detection را بر اساس اندازه‌گیری جذب طیفی در یک مسیر نوری گسترده تعریف کرده و برای گازهای قابل اشتعال از واحدهایی مانند LFL.m استفاده می‌کند. نکته مهم این است که IEC 60079-29-4 قدیمی از نوامبر 2025 با استاندارد جدید IEC 60079-29-0:2025 جایگزین شده است.

برای مطالعه مرجع به‌روز می‌توانید به استاندارد IEC 60079-29-0:2025 تجهیزات تشخیص گاز مراجعه کنید.

محدوده اندازه‌گیری دتکتور گاز مسیر باز Searchline Excel

محدوده Measuring Range این محصول: 0 تا 5 LEL.m اعلام شده است. همچنین در اطلاعات محصول مقادیر زیر برای Alarm Setting ارائه شده‌اند:

این مقادیر اطلاعات محصول هستند؛ اما Set Point نهایی در پروژه نباید صرفاً با کپی کردن یک عدد انتخاب شود. Alarm Setting باید بر اساس مواردی مانند:

• Gas Hazard Assessment
• نوع هیدروکربن
• سرعت انتشار گاز
• تهویه
• سناریوی Shutdown
• فاصله تا منبع نشت
• زمان مورد نیاز برای اقدام اضطراری

تعیین شود.

HSE بریتانیا نیز تأکید می‌کند که منطق انتخاب نوع دتکتور، محل نصب و Alarm/Action Set Point باید در طراحی Fire & Gas System مشخص و مستند باشد. مرجع مستقل پیشنهادی: راهنمای HSE برای طراحی سیستم‌های Fire & Gas Detection

سه محدوده تشخیص Searchline Excel

یکی از ویژگی‌های مهم این محصول ارائه سه Range مختلف است.

این ساختار امکان استفاده از یک خانواده محصول را در پروژه‌های مختلف فراهم می‌کند.

Short Range

نسخه Short Range برای مسیرهای 5 تا 40 متر مناسب است. این مدل می‌تواند برای بخش‌های کوچک‌تر صنعتی یا فضاهایی که فاصله میان Tx و Rx محدودتر است بررسی شود.

Medium Range

محدوده 40 تا 120 متر را پوشش می‌دهد. این بازه در بسیاری از Plant Areaها، خطوط فرآیندی و مناطق ذخیره می‌تواند کاربرد داشته باشد.

Long Range

نسخه Long Range تا 200 متر Path Length دارد. بنابراین در محیط‌های وسیع، خطوط طولانی و Perimeter Detection می‌تواند تعداد نقاط تجهیز موردنیاز را کاهش دهد.

چرا دتکتور گاز مسیر باز  Open Path Detector سطح بیشتری را پوشش می‌دهد؟

یک Point Detector فقط زمانی گاز را تشخیص می‌دهد که ابر گاز عملاً به محل سنسور برسد. اما Open Path Detector یک مسیر چندمتری یا چندصدمتری را کنترل می‌کند. در نتیجه احتمال تقاطع ابر گاز با Beam می‌تواند بیشتر باشد. برای مثال در یک فضای باز، جهت باد دائماً تغییر می‌کند و مسیر Plume قابل پیش‌بینی کامل نیست. یک سنسور نقطه‌ای ممکن است خارج از مسیر ابر قرار گیرد؛ اما یک Beam طولانی می‌تواند احتمال برخورد با Plume را افزایش دهد.

به همین دلیل Open Path و Point Detector معمولاً نباید الزاماً جایگزین یکدیگر در نظر گرفته شوند. در بسیاری از پروژه‌های حرفه‌ای، ترکیبی از فناوری‌های مختلف مورد استفاده قرار می‌گیرد. HSE نیز توصیه می‌کند در طراحی Fire & Gas System ترکیبی مناسب از فناوری‌های تشخیص، مانند Infrared Point/Beam و سایر Detectorها، بر اساس سناریوی خطر بررسی شود.

مقایسه دتکتور گاز مسیر باز  Searchline Excel با دتکتور گاز نقطه‌ای

در نتیجه انتخاب بین این دو باید بر اساس Hazard Study انجام شود.

سرعت پاسخ کمتر از 3 ثانیه

یکی از ویژگی‌های مهم Searchline Excel سرعت پاسخ بالاست. T90 محصول در شرایط عادی: کمتر از 3 ثانیه اعلام شده است. T90 به زمانی گفته می‌شود که خروجی دستگاه پس از مواجهه با شرایط هدف به 90 درصد مقدار نهایی برسد. در سناریوهای نشت هیدروکربن، سرعت تشخیص اهمیت زیادی دارد؛ زیرا ممکن است قبل از:

• تشکیل ابر قابل اشتعال بزرگ
• رسیدن گاز به منبع Ignition
• ورود گاز به ساختمان
• ایجاد شرایط انفجاری

نیاز به Alarm یا Shutdown باشد.

گازهای قابل شناسایی دتکتور گاز مسیر باز

Searchline Excel برای تشخیص طیفی از هیدروکربن‌های قابل اشتعال معرفی شده است.

از جمله:

• Methane
• Ethane
• Propane
• Butane
• Pentane
• Ethylene
• Propylene
• Butadiene

بنابراین محصول صرفاً یک Methane Detector نیست. با این حال Calibration و تنظیم پروژه باید متناسب با Gas Hazard واقعی انجام شود. برای مثال پاسخ تجهیزات Infrared به تمام هیدروکربن‌ها الزاماً کاملاً یکسان نیست.

طراحی اپتیکی Coaxial دتکتور گاز مسیر باز

یکی از ویژگی‌های مهم Searchline Excel طراحی Coaxial Optics است. در چنین ساختاری مسیرهای اپتیکی Sample و Reference به شکل کنترل‌شده‌تری مدیریت می‌شوند. هدف اصلی این طراحی، حفظ عملکرد قابل اعتماد در شرایطی است که بخشی از Beam تحت تأثیر موانع یا آلودگی قرار گرفته باشد. صفحه محصول، مقاومت دستگاه در برابر Partial Obscuration را یکی از ویژگی‌های اصلی آن معرفی می‌کند. این موضوع در محیط صنعتی اهمیت دارد؛ زیرا مسیر نوری می‌تواند تحت تأثیر مواردی مانند:

• گردوغبار
• بخار
• قطرات باران
• تجهیزات متحرک
• آلودگی سطح اپتیک

قرار بگیرد.

Double Band Pass Filter چه کاربردی دارد؟

Searchline Excel از سیستم Double Band Pass Filter استفاده می‌کند. هدف این سیستم، کاهش اثر شرایط جوی مانند Fog، Mist و Rain روی اندازه‌گیری است. در Open Path Detector این موضوع اهمیت زیادی دارد، زیرا Beam ممکن است ده‌ها یا صدها متر از فضای باز عبور کند.

در چنین مسیری احتمال مواجهه با:

• باران
• مه
• رطوبت
• تغییرات نور

بسیار بیشتر از یک Point Detector است. استانداردهای Open Path Gas Detection نیز به همین دلیل شرایط محیطی و اثر مداخلات اپتیکی را در آزمون عملکرد در نظر می‌گیرند.

مقاومت در برابر نور خورشید

یکی از چالش‌های تجهیزات مادون قرمز Outdoor، تابش نور خورشید است. Searchline Excel به‌گونه‌ای طراحی شده که در برابر Solar Interference مقاومت داشته باشد و سازنده آن را Solar Immune معرفی می‌کند.

این ویژگی در محیط‌هایی مانند:

• پالایشگاه فضای باز
• خطوط انتقال
• Tank Farm
• سکوهای Offshore
• تاسیسات مناطق کویری

اهمیت زیادی دارد.

مقاومت در برابر منابع نوری صنعتی

منابع تابشی دیگری نیز در محیط‌های صنعتی وجود دارند. برای مثال:

• Flare Stack
• Arc Welding
• Lightning

می‌توانند تابش نوری شدید ایجاد کنند. طراحی اپتیکی Open Path Detector باید بتواند سیگنال گاز را از چنین منابع مزاحمی تفکیک کند. این موضوع یکی از دلایل اهمیت استفاده از تجهیزات مخصوص محیط صنعتی به جای حسگرهای ساده IR است.

تحمل Misalignment

در یک مسیر 200 متری حتی تغییر زاویه بسیار کوچک می‌تواند نقطه برخورد Beam را جابه‌جا کند. برای Searchline Excel تحمل Misalignment برابر ±0.5 درجه اعلام شده است.

این موضوع برای سازه‌هایی که در معرض:

• لرزش
• انبساط حرارتی
• حرکت سازه‌ای
• باد

هستند اهمیت دارد. با این حال Alignment اولیه همچنان باید دقیق انجام شود.

خروجی 4–20 mA

Searchline Excel خروجی استاندارد صنعتی 4–20 mA ارائه می‌کند. در حالت Normal، بازه 4 تا 20 میلی‌آمپر مقدار اندازه‌گیری 0 تا 5 LEL.m را نمایش می‌دهد.

همچنین وضعیت‌های خاص با جریان‌های جداگانه قابل تشخیص هستند:

این تفکیک کمک می‌کند سیستم کنترل فقط Alarm Gas را نبیند؛ بلکه وضعیت سلامت Detector را نیز مانیتور کند.

ارتباط RS485 و Modbus

علاوه بر 4–20 mA، امکان ارتباط دیجیتال RS485/Modbus نیز در ساختار محصول پیش‌بینی شده است.

این قابلیت برای اتصال Detector به:

• Fire & Gas Panel
• PLC
• DCS
• Safety System

کاربرد دارد. البته Interface نهایی باید بر اساس معماری سیستم پروژه و تجهیزات واسط سازگار انتخاب شود.

ولتاژ تغذیه Searchline Excel

محدوده تغذیه: 18 تا 32 VDC است.

مصرف توان به نسخه دستگاه وابسته است.

این اعداد باید در طراحی Power Supply و کابل لحاظ شوند.

بدنه استنلس استیل 316

Enclosure دستگاه از Stainless Steel 316 ساخته شده است. این متریال برای محیط‌های صنعتی خورنده مزیت مهمی محسوب می‌شود.

به‌خصوص در:

• Offshore
• Petrochemical
• مناطق ساحلی
• پالایشگاه
• محیط دارای بخارات خورنده

مقاومت خوردگی اهمیت بسیار زیادی دارد.

درجه حفاظت IP66 و IP67

Searchline Excel دارای درجه حفاظت: IP66 / IP67 است. IP66 به مقاومت بالا در برابر نفوذ گردوغبار و جت‌های قوی آب مربوط می‌شود. IP67 نیز حفاظت در برابر غوطه‌وری موقت را در شرایط آزمون استاندارد نشان می‌دهد. این مشخصات برای تجهیزی که قرار است در محیط Outdoor صنعتی کار کند اهمیت زیادی دارند.

محدوده دمای کاری

حداقل دمای کاری دستگاه: -40°C و حداکثر دمای کاری اعلام‌شده: +65°C است. بنابراین Searchline Excel برای شرایط آب‌وهوایی بسیار سرد و بسیار گرم طراحی شده است. این بازه برای پروژه‌های:

• مناطق کویری
• مناطق سردسیر
• پالایشگاه Outdoor
• Offshore

اهمیت زیادی دارد.

رطوبت کاری

محدوده رطوبت: 0 تا 99% RH – Non-Condensing اعلام شده است. عبارت Non-Condensing مهم است. رطوبت نسبی بالا با تشکیل آب مایع روی اپتیک یکسان نیست.

مدت زمان Warm-up

پس از روشن شدن:

• کمتر از 5 دقیقه برای Operational شدن
• کمتر از یک ساعت برای Fully Stabilized شدن

اعلام شده است. بنابراین در Commissioning یا پس از Power Cycle باید تفاوت میان «فعال بودن» و «رسیدن به پایداری کامل» در نظر گرفته شود.

مشخصات فنی کامل دتکتور گاز مسیر باز  Searchline Excel

مشخصات بالا با صفحه فعلی محصول تطبیق داده شده‌اند.

وزن نسخه‌های مختلف

بنابراین Mounting Structure باید وزن تجهیز و بارهای محیطی را تحمل کند.

کاربرد دتکتور گاز مسیر باز  Searchline Excel در پالایشگاه

پالایشگاه یکی از اصلی‌ترین محیط‌های کاربرد Open Path Detector است.

وجود:

• خطوط فرآیندی
• شیرها
• Flangeها
• Compressors
• Pumpها
• مخازن

احتمال Release هیدروکربن را ایجاد می‌کند. در فضای باز، باد می‌تواند مسیر ابر گاز را تغییر دهد. در چنین شرایطی Beam طولانی می‌تواند احتمال Detection را افزایش دهد.

کاربرد در پتروشیمی

واحدهای پتروشیمی ممکن است با Methane، Ethylene، Propylene، Butane و سایر هیدروکربن‌ها سروکار داشته باشند. این ترکیب دقیقاً با گروهی از Gas Calibrationهایی که برای Searchline Excel معرفی شده‌اند همپوشانی دارد. با این حال انتخاب Calibration باید مطابق Process Hazard باشد.

کاربرد در خطوط انتقال گاز

یکی دیگر از کاربردهای معرفی‌شده برای Searchline Excel، خطوط انتقال و Gas Pipeline است. در مسیرهای خطی، یک Beam می‌تواند منطقه طولانی‌تری را پایش کند.

این موضوع در:

• Compressor Station
• Metering Station
• Valve Area
• Pipeline Facility

می‌تواند مفید باشد.

کاربرد در Tank Farm

مخازن ذخیره هیدروکربن می‌توانند منبع بالقوه انتشار بخار قابل اشتعال باشند. Open Path Detector می‌تواند در مسیر احتمالی حرکت Gas Cloud نصب شود و تجمع گاز در محدوده مخازن یا Perimeter را پایش کند.

Offshore و FPSO

محیط Offshore یکی از سخت‌ترین شرایط کاری برای تجهیزات الکترونیکی است.

عواملی مانند:

• رطوبت بالا
• Salt Atmosphere
• باد
• لرزش
• تغییرات دما

وجود دارند. استفاده از بدنه 316 Stainless Steel و IP66/IP67 برای چنین محیط‌هایی مزیت مهمی ایجاد می‌کند.

Perimeter Gas Detection

Open Path Detector برای Fence Line یا Perimeter Detection نیز کاربرد دارد. در این معماری Beam می‌تواند مرز یک Process Area را تحت پوشش قرار دهد. اگر ابر گاز از محدوده فرآیند به سمت بخش دیگری حرکت کند، عبور آن از Beam می‌تواند شناسایی شود.

اهمیت جانمایی Searchline Excel

صرف داشتن Range 200 متر به معنی امکان نصب دستگاه در هر دو نقطه دلخواه نیست.

جانمایی باید بر اساس:

• Source of Release
• Wind Rose
• Gas Density
• Equipment Layout
• Ventilation
• Obstructions
• Plant Geometry
• Emergency Action

انجام شود. HSE تأکید می‌کند دلیل انتخاب نوع، محل نصب و Set Point دتکتورهای Fire & Gas باید در مرحله طراحی مشخص باشد و Detectorها نیز باید به‌صورت منظم تست و نگهداری شوند.

Line of Sight چیست؟

بین Transmitter و Receiver باید مسیر نوری مناسب وجود داشته باشد.

تجهیزاتی مانند:

• لوله بزرگ
• سازه
• خودرو
• جرثقیل
• داربست دائمی

نباید Beam را به‌صورت پایدار مسدود کنند. اگر Beam Blocked شود، دستگاه وضعیت مربوط به انسداد مسیر را از Alarm Gas تفکیک می‌کند. این یکی از تفاوت‌های مهم Fault Monitoring در Open Path Detection است.

آیا دتکتور گاز مسیر باز  Open Path جای تمام Point Detectorها را می‌گیرد؟

خیر.

این یکی از مهم‌ترین نکاتی است که در طراحی باید رعایت شود. Open Path در تشخیص Gas Cloud گسترده بسیار قوی است. اما Point Detector می‌تواند برای:

• نقطه نشت مشخص
• تجهیزات خاص
• Intakeها
• فضای محدود

مناسب‌تر باشد. بنابراین بهترین معماری اغلب ترکیبی است. HSE نیز استفاده از Combination مناسب Detector Technology را توصیه می‌کند.

مزایای Searchline Excel

مهم‌ترین مزایا را می‌توان این‌گونه خلاصه کرد:

محدودیت‌هایی که باید قبل از خرید بدانیم

محتوای حرفه‌ای نباید فقط مزایا را بیان کند. Searchline Excel نیز محدودیت‌هایی دارد.

نیاز به مسیر نوری

Tx و Rx باید Line of Sight داشته باشند.

نیاز به Alignment

نصب دقیق اپتیکی ضروری است.

اندازه‌گیری Integral

دستگاه غلظت دقیق یک Point را نمایش نمی‌دهد؛ بلکه تجمع گاز روی Path را اندازه می‌گیرد.

تأثیر Layout

تغییرات بعدی Plant مانند نصب Pipe Rack یا Structure می‌تواند Beam را تحت تأثیر قرار دهد.

انتخاب گاز صحیح

Calibration و Alarm Logic باید مطابق هیدروکربن موردنظر باشد.

نیاز به Maintenance

Open Path Detector نیز باید Functional Test و Inspection دوره‌ای داشته باشد. راهنمای HSE بر تست و نگهداری منظم Fire & Gas Detectorها تأکید می‌کند.

استاندارد مرتبط با Open Path Gas Detector

یکی از مهم‌ترین مراجع فنی این حوزه استاندارد IEC است. IEC 60079-29-4:2009 به‌طور اختصاصی برای Performance Requirements دتکتورهای Open Path قابل اشتعال تدوین شده بود. اما نکته‌ای که بسیاری از صفحات قدیمی اینترنت هنوز به‌روزرسانی نکرده‌اند این است که این استاندارد در 27 نوامبر 2025 Withdraw شده و الزامات آن در IEC 60079-29-0:2025 ادغام و جایگزین شده است.

استاندارد جدید تجهیزات Type FL-OP یعنی Open Path Detection برای گازهای قابل اشتعال را مستقیماً پوشش می‌دهد. این نکته برای اعتبار فنی صفحه محصول شما بسیار ارزشمند است، چون محتوا را بر اساس وضعیت فعلی استاندارد در سال 2026 تنظیم می‌کند، نه صرفاً استانداردهای قدیمی دیتاشیت‌ها.

چرا دتکتور گاز مسیر باز  Gas Detection باید بخشی از Fire & Gas Strategy باشد؟

یک Gas Detector به‌تنهایی سیستم ایمنی کامل نیست.

Detector باید با:

• Control System
• Alarm
• Shutdown
• Ventilation
• ESD
• Fire & Gas Panel
• Emergency Response

هماهنگ شود.

بنابراین انتخاب Searchline Excel باید نتیجه Hazard Study باشد. برای بررسی طراحی و اجرای سیستم‌های حفاظتی می‌توانید بخش خدمات تخصصی ایمن سازه وزین را مشاهده کنید.

نکات مهم قبل از خرید Searchline Excel

پیش از سفارش این محصول بهتر است حداقل موارد زیر مشخص شوند:

1. نوع هیدروکربن هدف چیست؟
2. Short، Medium یا Long Range مورد نیاز است؟
3. طول واقعی Optical Path چقدر است؟
4. Wind Direction غالب چیست؟
5. منابع احتمالی Release کجا هستند؟
6. Alarm Set Point چگونه تعریف شده است؟
7. 4–20mA یا RS485 مورد نیاز است؟
8. Power Supply چه ظرفیتی دارد؟
9. آیا Mounting Structure پایدار است؟
10. آیا Beam در آینده توسط تجهیزات مسدود می‌شود؟
11. شرایط Hazardous Area چیست؟
12. نیاز به Integration با ESD یا F&G Panel وجود دارد؟
13. Functional Test چگونه انجام خواهد شد؟
14. Maintenance Access چگونه تأمین می‌شود؟

چهار ویژگی برجسته دتکتور گاز مسیر باز Searchline Excel

چهار مشخصه فنی کلیدی دتکتور گاز مسیر باز

سوالات متداول درباره دتکتور گاز مسیر باز Searchline Excel

Searchline Excel چیست؟

یک Open Path Infrared Gas Detector برای تشخیص گازها و بخارات هیدروکربنی قابل اشتعال در مسیر نوری میان Transmitter و Receiver است.

حداکثر فاصله تشخیص چقدر است؟

نسخه Long Range تا 200 متر را پوشش می‌دهد.

حداقل فاصله چقدر است؟

نسخه Short Range از 5 متر شروع می‌شود.

محدوده اندازه‌گیری چیست؟

0 تا 5 LEL.m.

LEL.m یعنی چه؟

مقدار انتگرالی غلظت گاز قابل اشتعال در طول Optical Path است.

سرعت پاسخ چقدر است؟

T90 کمتر از 3 ثانیه در شرایط عادی.

چه گازهایی را تشخیص می‌دهد؟

گازهای هیدروکربنی مانند متان، اتان، پروپان، بوتان، پنتان، اتیلن، پروپیلن و بوتادین در فهرست Calibration محصول قرار دارند.

آیا برای فضای باز مناسب است؟

بله. IP66/IP67، بدنه SS316 و محدوده دمایی گسترده آن برای کاربردهای صنعتی Outdoor مناسب هستند.

آیا نور خورشید عملکرد آن را مختل می‌کند؟

طراحی محصول برای مقاومت در برابر Solar Interference انجام شده است.

آیا در مه و باران کار می‌کند؟

سیستم اپتیکی Double Band Pass برای کاهش اثر Fog، Rain و Mist طراحی شده است؛ با این حال شرایط نصب و Beam Visibility همچنان باید مطابق دستورالعمل پروژه کنترل شوند.

خروجی دستگاه چیست؟

4–20 mA و گزینه‌های ارتباطی RS485/Modbus در مشخصات آن وجود دارند.

آیا دتکتور گاز مسیر باز Open Path بهتر از Point Detector است؟

مطلقاً نه. هر کدام کاربرد متفاوتی دارند و در بسیاری از پروژه‌ها ترکیب هر دو فناوری بهترین پوشش را ایجاد می‌کند.

استاندارد فعلی دتکتور گاز مسیر باز  Open Path Gas Detection چیست؟

IEC 60079-29-0:2025 استاندارد فعلی IEC است که تجهیزات Open Path برای گازهای قابل اشتعال را نیز پوشش می‌دهد و جایگزین IEC 60079-29-4:2009 شده است.

خرید دتکتور گاز مسیر باز هانیول Searchline Excel

خرید Searchline Excel نباید صرفاً بر اساس قیمت یا بیشترین Path Length انجام شود. مهم‌ترین موضوع، انتخاب صحیح Range و محل نصب بر اساس Hazard Study است. یک Long Range Detector که Beam آن با مسیر واقعی Gas Cloud تقاطع ندارد می‌تواند از یک Short Range Detector با جانمایی صحیح عملکرد ضعیف‌تری در Risk Reduction داشته باشد.

بنابراین قبل از خرید باید Layout، Wind Rose، Potential Leak Source، نوع گاز و Cause & Effect بررسی شوند. برای بررسی سایر تجهیزات می‌توانید به محصولات ایمن سازه وزین مراجعه کنید و برای استعلام قیمت، مشاوره فنی و بررسی نیاز پروژه از طریق تماس با کارشناسان ایمن سازه وزین اقدام کنید.

جمع‌بندی

دتکتور گاز مسیر باز هانیول Searchline Excel یک راهکار تخصصی برای تشخیص سریع ابرهای هیدروکربنی قابل اشتعال در فضاهای صنعتی وسیع است. مسیر تشخیص 5 تا 200 متر، محدوده 0 تا 5 LEL.m، سرعت پاسخ T90 کمتر از 3 ثانیه، فناوری مادون قرمز، طراحی Coaxial، مقاومت در برابر Partial Obscuration، فیلترهای اپتیکی برای کاهش اثر شرایط جوی، بدنه استنلس استیل 316، IP66/IP67 و خروجی 4–20 mA از مهم‌ترین ویژگی‌های آن هستند.

با این حال، ارزش واقعی Open Path Detection زمانی مشخص می‌شود که Detector بر اساس سناریوی واقعی نشت نصب شود. انتخاب Range، ارتفاع، جهت Beam، Alarm Setting و Integration با Fire & Gas System باید بر اساس مهندسی ریسک انجام شود. از نظر اعتبار فنی نیز بهتر است صفحات جدید این محصول به جای تکیه صرف بر IEC 60079-29-4 قدیمی، وضعیت جدید استاندارد IEC 60079-29-0:2025 را در نظر بگیرند؛ موضوعی که می‌تواند کیفیت و به‌روز بودن محتوای صفحه شما را نسبت به بسیاری از صفحات فارسی موجود افزایش دهد.
