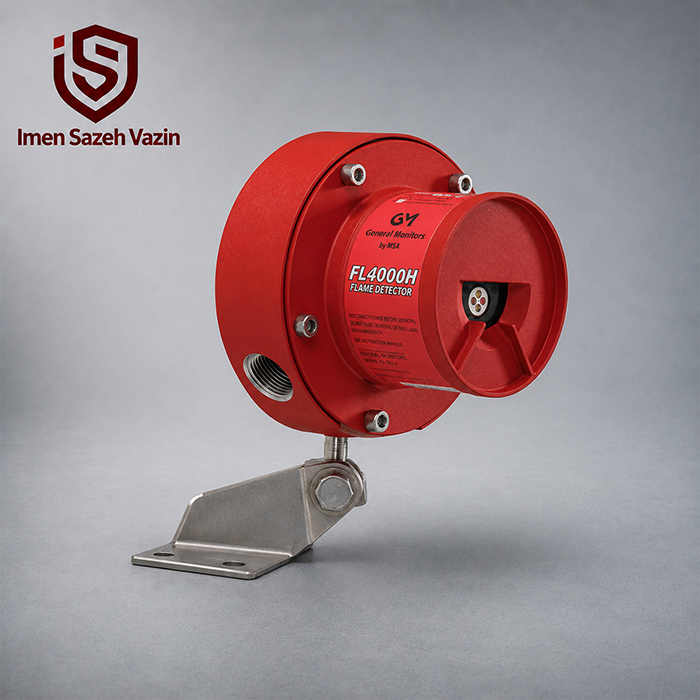

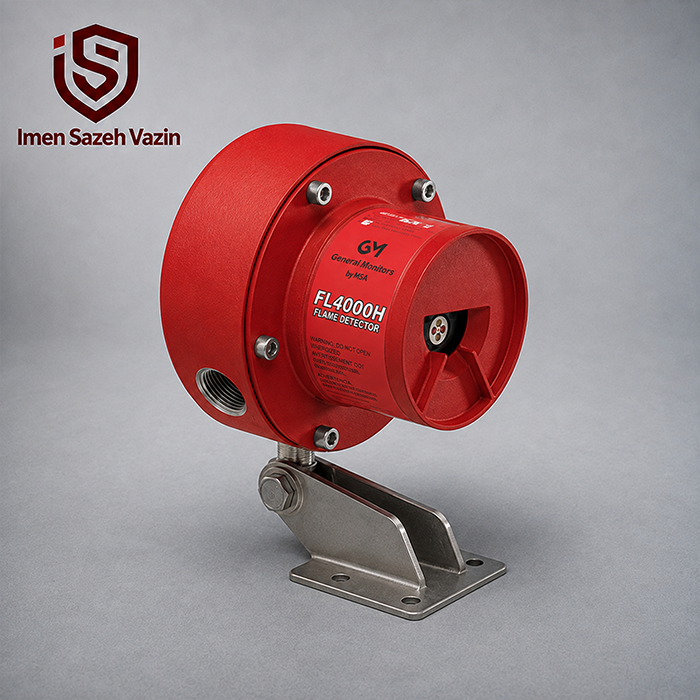

دتکتور شعله چندطیفی مادون‌قرمز General Monitors FL4000H

دتکتور شعله General Monitors FL4000H یک آشکارساز صنعتی پیشرفته از نوع چندطیفی مادون‌قرمز یا MSIR است که برای تشخیص سریع حریق در محیط‌های صنعتی پرریسک طراحی شده است. در بعضی فهرست‌ها این مدل با عنوان IR3 معرفی می‌شود، اما نام فنی دقیق آن در مستندات سازنده Multi-Spectrum Infrared Flame Detector است. این تفاوت مهم است، چون FL4000H فقط یک دتکتور سه‌کاناله ساده نیست؛ بلکه از چند سنسور مادون‌قرمز به همراه الگوریتم پردازش پیشرفته و فناوری شبکه عصبی استفاده می‌کند تا بتواند حریق واقعی را از بسیاری از منابع تابشی مزاحم تشخیص دهد. MSA برای این مدل برد تشخیص زیاد، میدان دید وسیع، مقاومت بالا در برابر هشدار کاذب، ثبت رویدادها، ارتباط HART و Modbus و سیستم پایش خودکار مسیر اپتیکی را از قابلیت‌های اصلی معرفی کرده است.

این دتکتور برای محیط‌هایی مانند پالایشگاه، پتروشیمی، تأسیسات نفت و گاز، واحدهای فرایندی، مخازن سوخت، ایستگاه‌های کمپرسور و سایر فضاهایی مناسب بوده که در آن‌ها هم سرعت تشخیص آتش اهمیت دارد و هم یک هشدار کاذب می‌تواند باعث توقف فرایند یا فعال‌شدن غیرضروری سیستم‌های ایمنی شود. در چنین پروژه‌هایی، عملکرد صحیح دتکتور به همان اندازه که به مشخصات خود دستگاه وابسته است، به جانمایی و طراحی درست سیستم نیز بستگی دارد. به همین دلیل انتخاب و نصب این تجهیز باید در کنار طراحی و اجرای سیستم‌های اعلام حریق و بررسی دقیق پوشش موردنیاز انجام شود.

فناوری MSIR در FL4000H چگونه کار می‌کند؟

FL4000H به‌جای استفاده از یک سنسور مادون‌قرمز ساده، چند محدوده مختلف از طیف IR را بررسی می‌کند. محدوده کلی حساسیت مادون‌قرمز این مدل حدود 2 تا 5 میکرون است. دستگاه سیگنال‌هایی را که سنسورها دریافت می‌کنند به پردازنده داخلی می‌فرستد و سپس الگوریتم نرم‌افزاری آن‌ها را با الگوهایی که از یک شعله واقعی انتظار می‌رود مقایسه می‌کند.

این روش باعث می‌شود FL4000H فقط به شدت گرما یا یک پیک خاص در طیف مادون‌قرمز وابسته نباشد. به زبان ساده، یک جسم بسیار داغ یا یک منبع نور شدید ممکن است مقدار زیادی انرژی مادون‌قرمز تولید کند، اما رفتار طیفی آن با یک حریق واقعی تفاوت دارد. FL4000H این تفاوت‌ها را بررسی می‌کند و سپس تصمیم می‌گیرد که سیگنال دریافتی مربوط به Fire است یا یک منبع مزاحم.

نقش فناوری شبکه عصبی در کاهش هشدار کاذب

یکی از ویژگی‌های شاخص این مدل، فناوری Neural Network Technology یا NNT است. منظور از شبکه عصبی در اینجا یک سیستم پردازش نرم‌افزاری است که سیگنال‌های سنسورها را با الگوهای شناخته‌شده مقایسه می‌کند و آن‌ها را در دو گروه «حریق» و «غیرحریق» طبقه‌بندی می‌کند.

Manual رسمی FL4000H توضیح می‌دهد که این ساختار برای مقاومت در برابر منابعی مانند رعدوبرق، انعکاس نور خورشید، جوشکاری قوسی، اجسام داغ و سایر منابع تابشی طراحی شده است. یکی دیگر از مزایای فناوری چندطیفی این است که دتکتور می‌تواند در بسیاری از آتش‌های دودزا مانند حریق دیزل یا لاستیک همچنان شعله را تشخیص دهد؛ شرایطی که ممکن است برای بعضی فناوری‌های نوری دیگر دشوارتر باشد.

این ویژگی در پالایشگاه و پتروشیمی اهمیت زیادی دارد. در چنین محیط‌هایی Heater، سطوح فلزی داغ، جوشکاری و منابع روشنایی قوی بخشی طبیعی از محیط هستند. یک Detector ضعیف ممکن است این عوامل را با Fire اشتباه بگیرد، در حالی که FL4000H برای تفکیک این شرایط طراحی شده است.

برد تشخیص بالا؛ تا حدود 70 متر

یکی از مهم‌ترین نقاط قوت FL4000H برد Detection زیاد آن است. صفحه رسمی MSA برد این Detector را تا 230 فوت، معادل حدود 70 متر معرفی می‌کند. البته این عدد به شرایط مشخص تست مربوط است و نباید تصور کرد دتکتور هر نوع آتش را در هر شرایطی از فاصله 70 متری تشخیص می‌دهد.

در Manual، برای یک آتش مرجع n-Heptane با مساحت یک فوت مربع، سه سطح حساسیت اصلی تعریف شده است:

در برخی آزمون‌های مربوط به Field of View نیز حداکثر فاصله تا 230 ft / 70 m ثبت شده است. این اختلاف به نوع تست، زاویه، تعریف میدان دید و شرایط آزمون مربوط می‌شود.

بنابراین در صفحه محصول بهتر است گفته شود که FL4000H در شرایط تست رسمی بردی تا حدود 70 متر دارد و سپس تأکید شود که برد واقعی به نوع سوخت، اندازه شعله، زاویه دید و شرایط محیط بستگی دارد.

زمان پاسخ و تأثیر فاصله و زاویه

در مشخصات سیستم، زمان پاسخ معمول برای آتش n-Heptane در حالت قرارگیری دتکتور روی محور مستقیم حریق حداکثر حدود 10 ثانیه اعلام شده است. در زاویه‌های حدود ±45 درجه، Response می‌تواند تا حدود 30 ثانیه افزایش پیدا کند.

این موضوع نشان می‌دهد که فقط فاصله مهم نیست؛ زاویه نیز روی عملکرد دتکتور اثر مستقیم دارد. اگر شعله دقیقاً مقابل Detector قرار بگیرد، انرژی بیشتری وارد سنسورها می‌شود و تشخیص سریع‌تر انجام می‌شود. هرچه زاویه بیشتر شود، مقدار انرژی دریافتی کاهش پیدا می‌کند و ممکن است زمان پاسخ افزایش یابد.

به همین دلیل در جانمایی FL4000H باید محل‌های محتمل ایجاد Fire قبل از نصب مشخص شوند. دتکتور نباید فقط به سمت مرکز یک سالن گرفته شود؛ بلکه باید خطر واقعی، تجهیزات فرایندی و محل‌های احتمالی نشتی و اشتعال را ببیند.

میدان دید گسترده

MSA برای FL4000H میدان دید 100 درجه در فاصله 100 فوت را از ویژگی‌های اصلی دستگاه معرفی می‌کند. Manual همچنین برای High Sensitivity اعداد متفاوتی را بر اساس فاصله ارائه می‌دهد؛ برای نمونه، میدان دید افقی در برد بیشتر حدود 90 درجه و در فاصله حدود 100 فوت تا 100 درجه گزارش شده است.

این یعنی Field of View یک عدد کاملاً ثابت و مستقل از برد نیست. هرچه از محور مرکزی دور شویم، Detection Range نیز کاهش پیدا می‌کند. به همین دلیل در طراحی حرفه‌ای بهتر است از Coverage Mapping استفاده شود و فقط بر اساس عبارت «میدان دید 100 درجه» تعداد Detectorها تعیین نشود.

مخازن، خطوط لوله، ستون‌ها، تجهیزات مکانیکی و سازه‌های فلزی می‌توانند مسیر دید دتکتور را مسدود کنند. بنابراین حتی اگر از نظر زاویه بخشی از محیط در محدوده 100 درجه قرار بگیرد، ممکن است در عمل پشت یک مانع پنهان شده باشد.

سه سطح حساسیت و زمان تأخیر قابل تنظیم

FL4000H به کاربر اجازه می‌دهد حساسیت Detection را روی سه سطح Low، Medium و High تنظیم کند. این قابلیت برای تطبیق دستگاه با شرایط واقعی سایت اهمیت دارد. در فضای کوچک یا محیطی که منابع تابشی مزاحم زیاد هستند، ممکن است استفاده از High Sensitivity همیشه بهترین انتخاب نباشد؛ در مقابل، در یک محیط باز که دتکتور باید شعله کوچک‌تری را از فاصله بیشتری تشخیص دهد، سطح حساسیت بالاتر می‌تواند مناسب‌تر باشد.

زمان تأخیر Alarm نیز در تنظیمات دستگاه قابل انتخاب است. Manual برای تنظیم مستقیم از طریق DIP Switch مقادیر 0، 8، 10 و 14 ثانیه را معرفی می‌کند. علاوه بر آن، از طریق تنظیمات ارتباطی، Alarm Delay در محدوده گسترده‌تری قابل تعریف است.

هدف از این قابلیت، هماهنگ‌کردن رفتار Detector با فلسفه ایمنی پروژه است. در بعضی سایت‌ها سرعت مطلق مهم‌ترین اولویت است و Delay باید حداقل باشد، اما در محیط‌های دیگر ممکن است کارفرما بخواهد قبل از فعال‌شدن Alarm اصلی، شرایط برای مدت کوتاهی پایدار بماند.

سیستم COPM؛ کنترل خودکار سلامت مسیر اپتیکی

یکی از مهم‌ترین قابلیت‌های FL4000H سیستم Continuous Optical Path Monitoring یا COPM است. این سیستم مسیر نوری بین محیط و سنسورهای Detector را همراه با بخش‌هایی از مدار الکترونیکی بررسی می‌کند تا مشخص شود آیا دتکتور هنوز دید مناسبی به محیط دارد یا خیر. MSA نیز COPM را یکی از قابلیت‌های اصلی FL4000H معرفی کرده است.

اگر روی پنجره اپتیکی گردوغبار، آلودگی یا لایه‌ای از مواد صنعتی جمع شود، حساسیت دستگاه کاهش پیدا می‌کند. در چنین شرایطی COPM می‌تواند وضعیت نامناسب مسیر نوری را به‌صورت Fault تشخیص دهد. در خروجی آنالوگ، COPM Fault حدود 2 میلی‌آمپر است و از وضعیت عادی دستگاه قابل تفکیک است.

وجود COPM به این معنی نیست که Detector دیگر به Maintenance احتیاج ندارد. خود General Monitors توصیه می‌کند در محیط‌های آلوده، پنجره Sapphire و Reflector دستگاه حداقل هر 30 روز بررسی و تمیز شوند. اگر این سطوح کثیف شوند، هم میدان دید و هم فاصله تشخیص کاهش پیدا می‌کند.

خروجی‌های آنالوگ و رله

FL4000H برای ارتباط با سیستم‌های Fire & Gas و کنترل صنعتی چند نوع خروجی در اختیار کاربر قرار می‌دهد. در نسخه استاندارد، خروجی آنالوگ 0 تا 20 میلی‌آمپر وضعیت‌های مختلف دستگاه را نشان می‌دهد.

علاوه بر خروجی آنالوگ، مدل‌های مربوطه دارای Relay برای Warning، Alarm و Fault هستند. Manual همچنین برای Relayها ظرفیت تا 8 آمپر در 30VDC یا 8 آمپر در 250VAC را برای بار مقاومتی اعلام می‌کند.

وجود این خروجی‌ها باعث می‌شود FL4000H بتواند با PLC، DCS، Fire & Gas Controller یا تجهیزات واسط ارتباط برقرار کند. در پروژه‌هایی که از کنترل پنل اعلام حریق استفاده می‌شود، نوع اتصال باید براساس ورودی پنل و Cause & Effect پروژه انتخاب شود.

HART و Modbus؛ ارتباط با سیستم کنترل

FL4000H در نسخه‌های مربوطه از HART و RS-485 Modbus نیز پشتیبانی می‌کند. HART اجازه می‌دهد علاوه بر سیگنال آنالوگ، اطلاعات دیجیتال مربوط به وضعیت و تنظیمات Detector نیز در اختیار سیستم یا ابزار سرویس قرار بگیرند.

Modbus نیز امکان انتقال اطلاعات دیجیتال به سیستم مرکزی را فراهم می‌کند. طبق Manual، می‌توان تا 128 دستگاه را مستقیماً در شبکه Modbus قرار داد و با استفاده از Repeater این تعداد را تا 247 دستگاه افزایش داد. Baud Rateهای مختلفی از 2400 تا 38400 نیز قابل استفاده هستند.

این قابلیت در سایت‌هایی با تعداد زیاد دتکتور اهمیت دارد؛ زیرا اپراتور می‌تواند بدون مراجعه مداوم به محل نصب، بخشی از اطلاعات وضعیت و Diagnostics را در اتاق کنترل مشاهده کند.

ثبت رویدادها و امکان بررسی سوابق

یکی دیگر از امکانات حرفه‌ای FL4000H، Event Logging است. MSA اعلام می‌کند دستگاه زمان، تاریخ و نوع رویداد را ثبت می‌کند. این قابلیت زمانی اهمیت پیدا می‌کند که تیم بهره‌برداری بخواهد بعد از یک Alarm یا Fault بررسی کند دقیقاً چه اتفاقی افتاده است.

به‌عنوان مثال، اگر در یک شیفت عملیاتی چند بار Warning یا Fault ثبت شده باشد، تیم تعمیرات می‌تواند زمان رخداد را با عملیات همان واحد، فعالیت جوشکاری یا شرایط محیطی مقایسه کند و علت احتمالی را بهتر پیدا کند.

نشانگرهای وضعیت روی دتکتور

روی قسمت جلوی FL4000H دو LED قرار دارد که وضعیت دستگاه را نشان می‌دهند. این چراغ‌ها در حالت‌های مختلف با الگوهای متفاوت روشن یا چشمک‌زن می‌شوند و به تکنسین کمک می‌کنند بدون اتصال تجهیزات جانبی، وضعیت اولیه دستگاه را تشخیص دهد. Manual از این LEDها برای نمایش شرایط Ready، Fault، Warning و Alarm استفاده می‌کند.

این ویژگی در زمان Commissioning و Maintenance بسیار کاربردی است، چون تکنسین می‌تواند در محل نصب سریعاً تشخیص دهد که دستگاه در حالت عادی است یا خطایی در سیستم وجود دارد.

بدنه مقاوم استنلس‌استیل

Housing اصلی FL4000H از 316 Stainless Steel ساخته شده است. این بدنه با پوشش قرمز صنعتی عرضه شده و برای استفاده در شرایط سخت و محیط‌های خورنده مناسب است. وزن دستگاه حدود 3.6 کیلوگرم است و ابعاد اصلی آن حدود 109 میلی‌متر ارتفاع و 138 میلی‌متر قطر در بخش پایه است.

استفاده از SS316 در محیط‌های نفت و گاز، صنایع شیمیایی و مناطق ساحلی مزیت مهمی محسوب می‌شود، چون چنین محیط‌هایی معمولاً با رطوبت، بخارات خورنده و شرایط جوی سخت همراه هستند.

تغذیه و محدوده دمای کاری

ولتاژ نامی FL4000H برابر 24VDC است و محدوده کاری آن از 20 تا 36VDC اعلام شده است. حداکثر مصرف توان نیز حدود 4.4 وات است و هنگام اجرای COPM جریان می‌تواند تا حدود 160 میلی‌آمپر افزایش پیدا کند.

محدوده دمای کاری این مدل 40- تا 80+ درجه سانتی‌گراد است و دستگاه می‌تواند در رطوبت تا 95 درصد، مشروط بر نبود میعان، کار کند. این محدوده برای بسیاری از سایت‌های Outdoor و صنایع فرایندی مناسب است.

تأییدیه‌ها و استفاده در مناطق پرخطر

FL4000H برای استفاده در محیط‌های Hazardous طراحی شده و در نسخه‌های مربوطه دارای تأییدیه‌هایی مانند ATEX، IECEx، CSA، FM، ULC و EN54-10 بوده است. Manual همچنین ارزیابی‌های مرتبط با IEC 61508 و سطوح SIL را برای Configurationهای مختلف ذکر می‌کند.

البته Approval نهایی همیشه باید براساس Part Number و Nameplate همان Detector بررسی شود. حتی اگر دو دستگاه هر دو FL4000H باشند، ممکن است Configuration و Certification آن‌ها متفاوت باشد.

کاربردهای صنعتی FL4000H

FL4000H برای محیط‌هایی طراحی شده که هم خطر حریق جدی است و هم منابع تابشی مزاحم در آن‌ها زیاد هستند. به همین دلیل در صنایع نفت و گاز، پالایشگاه، پتروشیمی، واحدهای تولید و انتقال سوخت، مخازن، ایستگاه‌های پمپاژ و کمپرسور و برخی نیروگاه‌ها کاربرد داشته است. MSA نیز Oil & Gas، General Industry و Utilities را در بازارهای اصلی این محصول قرار داده است.

در چنین محیط‌هایی، انتخاب Detector باید در کنار سایر اجزای سیستم انجام شود. برای نمونه، ارتباط FL4000H با سیستم‌های اعلام حریق آدرس‌پذیر معمولاً از طریق ماژول یا ورودی مناسب انجام می‌شود و نحوه انتقال Alarm و Fault باید با منطق پروژه هماهنگ باشد.

تست عملکرد با TL105

General Monitors برای FL4000H از TL105 Test Lamp استفاده کرده است. این وسیله یک منبع قابل‌حمل و شارژی است که الگوی تابشی لازم برای شبیه‌سازی Fire را تولید می‌کند تا بتوان عملکرد Detector را بدون روشن‌کردن آتش واقعی بررسی کرد.

در High Sensitivity، TL105 می‌تواند از فاصله‌ای تا حدود 35 فوت Detector را وارد Test Mode کند. برای Medium Sensitivity فاصله حدود 18 فوت و برای Low Sensitivity حدود 8 فوت اعلام شده است.

این روش برای Commissioning و تست‌های دوره‌ای اهمیت زیادی دارد، زیرا فقط سلامت داخلی Detector را بررسی نمی‌کند، بلکه عملکرد واقعی Optical Detection را نیز می‌آزماید.

وضعیت فعلی محصول و جایگزین رسمی FL4000H

یک نکته مهم برای خریدار این است که FL4000H دیگر در خط تولید جاری MSA قرار ندارد. صفحه رسمی MSA این محصول را Discontinued معرفی کرده و FL5000 MSIR Flame Detector را به‌عنوان جایگزین رسمی آن اعلام کرده است. سازنده همچنین توضیح می‌دهد که FL5000 از نظر Mounting و Wiring با FL4000H سازگاری مناسبی دارد تا فرآیند Upgrade با تغییرات کمتری انجام شود.

این موضوع به معنی بی‌ارزش بودن FL4000H نیست. تعداد زیادی از این Detectorها هنوز در واحدهای صنعتی نصب هستند و بازار Replacement، Spare و Maintenance آن‌ها همچنان اهمیت دارد. اگر هدف خرید دستگاه برای جایگزینی تجهیز موجود باشد، Part Number کامل، نوع خروجی، HART یا Non-HART بودن، تنظیمات Relay، Approval و نحوه Wiring باید قبل از سفارش بررسی شوند.

در پروژه‌ای که قرار است FL4000H با نسل جدید جایگزین شود، بهتر است فقط به شباهت ظاهری دو Detector اکتفا نشود. Loop Drawing، Cause & Effect، ورودی‌های کنترلر و تنظیمات ارتباطی باید بررسی شوند تا جایگزینی بدون ایجاد مشکل در سیستم انجام شود.

صفحه رسمی FL4000H در سایت MSA Safety

جدول مشخصات فنی General Monitors FL4000H

اطلاعات جدول از صفحه رسمی MSA و Manual فنی FL4000H جمع‌بندی شده‌اند.

جمع‌بندی محصول

دتکتور شعله General Monitors FL4000H یکی از مدل‌های شناخته‌شده چندطیفی مادون‌قرمز برای محیط‌های صنعتی سنگین است. این دستگاه با استفاده از چند سنسور IR و فناوری شبکه عصبی، فقط شدت یک منبع حرارتی را بررسی نمی‌کند، بلکه الگوی تابشی آن را تحلیل می‌کند تا بتواند شعله واقعی را از عواملی مانند اجسام داغ، جوشکاری و نورهای مزاحم بهتر تفکیک کند. همین ویژگی در کنار Detection Range بالا و میدان دید وسیع، دلیل اصلی استفاده از FL4000H در بسیاری از پروژه‌های نفت، گاز و پتروشیمی بوده است.

وجود COPM برای پایش مسیر اپتیکی، سه سطح حساسیت، خروجی 0–20mA، Relayهای Warning و Alarm، Modbus، HART در نسخه‌های مربوطه و Event Logging نیز باعث شده FL4000H فقط یک سنسور ساده نباشد، بلکه بتواند بخشی از یک سیستم کامل Fire & Gas باشد.

بااین‌حال، این مدل اکنون Discontinued است و MSA مدل FL5000 را به‌عنوان جایگزین رسمی معرفی کرده است. بنابراین برای پروژه‌های قدیمی، FL4000H همچنان از نظر Replacement و Spare اهمیت دارد، اما برای پروژه‌های جدید بهتر است نسل جایگزین آن نیز از نظر فنی بررسی شود.
