دتکتور حرارتی ضدانفجار فنوال 225°F مدل Fenwal FFH-1E

معرفی دتکتور حرارتی ضدانفجار فنوال 225°F مدل Fenwal FFH-1E

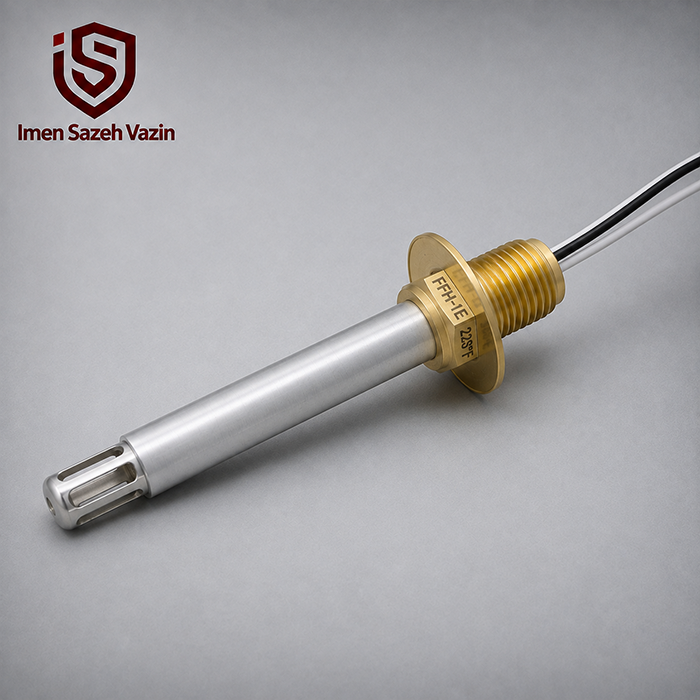

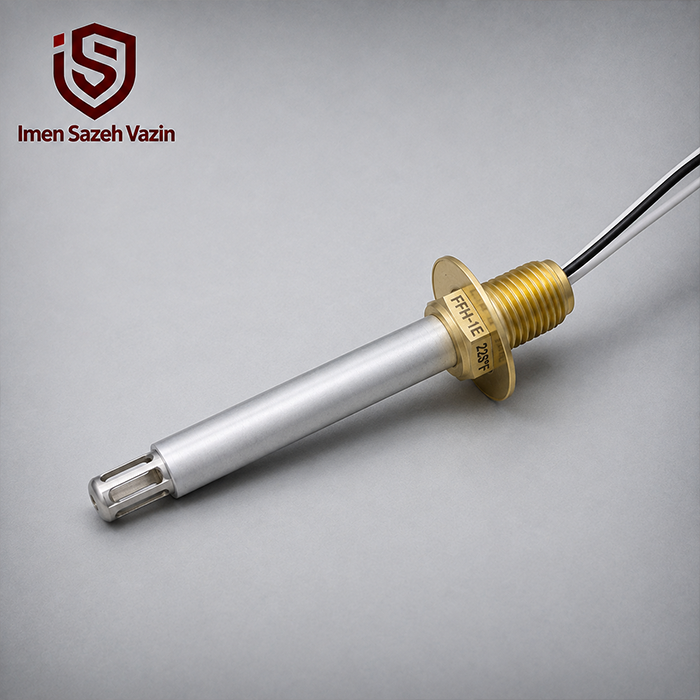

دتکتور حرارتی ضدانفجار فنوال 225°F مدل Fenwal FFH-1E

دتکتور حرارتی فنوال FFH-1E مدل 225°F یک آشکارساز حرارتی ثابت برای استفاده در محیط‌های صنعتی و نقاطی است که علاوه بر تشخیص افزایش دما، مقاومت تجهیز در برابر شرایط سخت محیطی اهمیت دارد. این مدل در خانواده دتکتورهای Fixed Temperature شرکت Fenwal قرار می‌گیرد و نسخه موردنظر با دمای عملکرد 225 درجه فارنهایت، معادل حدود 107 درجه سانتی‌گراد برای فضاهایی مناسب است که دمای عادی آن‌ها از محیط‌های ساختمانی معمولی بالاتر است.

FFH-1E در منابع فنی و سوابق محصولات Fenwal به‌عنوان یک دتکتور حرارتی نقطه‌ای با دمای ثابت و ساختار ضدانفجار شناخته می‌شود. در واقع، دستگاه دمای محیط اطراف خود را پایش می‌کند و زمانی که دما به مقدار تعیین‌شده برسد، وضعیت الکتریکی مدار را تغییر می‌دهد تا سیستم اعلام حریق یا کنترلر مرکزی بتواند شرایط خطر را تشخیص دهد. این مدل نباید با ترموکوپل، سنسور اندازه‌گیری فرایندی یا پروب کنترل دما اشتباه گرفته شود؛ وظیفه اصلی آن تشخیص شرایط حرارتی خطرناک برای سیستم Fire Detection است.

در فهرست فعلی محصولات Nippon Fenwal، نسل جدید این نوع آشکارسازهای حرارتی ضدانفجار با مدل FFH-2E معرفی شده است. مدل FFH-1E بیشتر در اسناد و تجهیزات نسل قبل دیده می‌شود و در منابع رسمی مربوط به آزمون تجهیزات نیز نام آن به‌عنوان Fixed Temperature Spot Heat Detector آمده است. برای مشاهده خانواده فعلی این محصولات می‌توان به صفحه رسمی محصولات اعلام حریق Fenwal مراجعه کرد.

یک نکته فنی درباره تجهیز موجود شما اهمیت دارد. عنوان موجودی، محصول را به‌صورت 225°F – Fenwal FFH-1E معرفی می‌کند. دمای 225°F تقریباً برابر 107°C است. از آنجا که FFH-1E یک مدل قدیمی است و منابع فعلی Fenwal همه Variantهای قدیمی صادراتی آن را نمایش نمی‌دهند، برای ثبت نهایی مشخصات خرید بهتر است دمای 225°F روی Nameplate خود تجهیز نیز بررسی شود. این کار مانع از ترکیب اطلاعات نسخه‌های مختلف FFH-1E و FFH-2E می‌شود.

دتکتور Fenwal FFH-1E چگونه حریق را تشخیص می‌دهد؟

عملکرد FFH-1E بر پایه تشخیص دمای ثابت است. برخلاف دتکتورهای Rate-of-Rise که سرعت افزایش دما را بررسی می‌کنند، یک Fixed Temperature Heat Detector برای یک آستانه حرارتی مشخص طراحی شده است.

در نسخه موردنظر، این آستانه حدود 225°F یا 107°C است. تا زمانی که دمای محیط در محدوده عادی باقی بماند، Detector در وضعیت Normal قرار دارد. با افزایش دما و رسیدن بخش حساس به مقدار عملکرد تعیین‌شده، مکانیزم داخلی دستگاه تغییر وضعیت می‌دهد و Signal مربوط به Fire یا Overheat به مدار اعلام حریق منتقل می‌شود.

این روش برای محیط‌هایی مناسب است که در شرایط عادی ممکن است تغییرات سریع دما وجود داشته باشد. در چنین مکان‌هایی استفاده از Rate-of-Rise Detector ممکن است باعث هشدار ناخواسته شود، در حالی که Fixed Temperature Detector فقط زمانی عمل می‌کند که دما به محدوده تعیین‌شده برسد.

البته این موضوع به معنی بهتر بودن دتکتور دمای ثابت در همه پروژه‌ها نیست. انتخاب نوع Detector باید بر اساس Fire Scenario، دمای معمول محیط و سرعت رشد حریق مورد انتظار انجام شود.

دمای عملکرد 225°F چه مفهومی دارد؟

دمای 225 درجه فارنهایت تقریباً برابر با:

107 درجه سانتی‌گراد

است.

این مقدار نسبت به دتکتورهای حرارتی مورد استفاده در ساختمان‌های اداری یا مسکونی بسیار بالاتر است. به همین دلیل FFH-1E 225°F برای اتاق اداری، راهرو یا فضای معمولی انتخاب مناسبی نیست.

کاربرد اصلی چنین Temperature Ratingهایی محیط‌هایی است که دمای طبیعی آن‌ها می‌تواند به‌طور قابل‌توجهی بالا باشد. برای مثال، اطراف ماشین‌آلات صنعتی، بعضی محفظه‌های تجهیزات، واحدهای تولیدی گرم، موتورخانه‌ها یا نقاط مجاور تجهیزات حرارتی ممکن است به Set Point بالاتری نیاز داشته باشند.

اگر دمای عملکرد Detector بیش از حد پایین انتخاب شود، افزایش طبیعی دمای محیط می‌تواند Alarm ایجاد کند. از سوی دیگر، انتخاب Set Point بسیار بالا نیز ممکن است تشخیص Fire را به تأخیر بیندازد.

به همین دلیل در طراحی و اجرای سیستم‌های اعلام حریق باید ابتدا بیشترین دمای طبیعی محل مشخص شود و سپس Heat Detector مناسب انتخاب شود.

تفاوت Fenwal FFH-1E با Fenwal 27121 DETECT-A-FIRE

از آنجا که در لیست موجودی شما چند مدل Fenwal وجود دارد، این تفاوت اهمیت زیادی دارد.

FFH-1E و Fenwal 27121 یک محصول نیستند.

Fenwal 27121 متعلق به خانواده DETECT-A-FIRE است و از فناوری Rate-Compensated استفاده می‌کند. این تکنولوژی علاوه بر دمای محیط، نحوه افزایش دما را نیز به‌صورت مکانیکی جبران می‌کند.

در مقابل، FFH-1E در دسته Fixed Temperature Spot Heat Detector قرار می‌گیرد و فلسفه عملکرد آن متفاوت است.

بنابراین نباید مشخصات 27121 مانند Rate Compensation، RTI یا ساختار DETECT-A-FIRE را به FFH-1E نسبت داد. این تفکیک برای نوشتن دیتاشیت، پیشنهاد فنی و صفحه محصول اهمیت زیادی دارد.

چرا از دتکتور حرارتی ضدانفجار استفاده می‌شود؟

در بعضی تأسیسات صنعتی، احتمال حضور گاز، بخار یا ماده قابل اشتعال وجود دارد. در چنین محیطی یک تجهیز الکتریکی معمولی ممکن است در صورت ایجاد جرقه یا دمای سطح نامناسب به منبع اشتعال تبدیل شود.

به همین دلیل تجهیزات Fire Detection در Hazardous Area باید ساختار مناسب محیط را داشته باشند. FFH-1E در منابع قدیمی Fenwal به‌عنوان Explosion-Proof Fixed Temperature Heat Detector معرفی شده است.

طراحی ضدانفجار به معنی جلوگیری از وقوع هر نوع انفجار در محیط نیست. مفهوم اصلی این است که Housing و ساختار تجهیز برای استفاده در شرایط تعریف‌شده‌ای طراحی شده‌اند تا خطر انتقال جرقه یا شعله داخلی به محیط اطراف کاهش پیدا کند.

برای استفاده واقعی در Hazardous Area باید همیشه مشخصات Nameplate، کلاس منطقه، گروه گاز و Approval همان Detector بررسی شوند. نام FFH-1E به‌تنهایی برای تأیید سازگاری با هر منطقه خطر کافی نیست.

کاربرد در پالایشگاه و صنایع نفت و گاز

تجهیزات Fire Detection در پالایشگاه‌ها معمولاً با شرایطی مواجه هستند که در ساختمان‌های عادی وجود ندارد. دمای محیط می‌تواند بالا باشد و احتمال حضور بخارات قابل اشتعال نیز وجود دارد.

در چنین شرایطی Heat Detectorهایی با ساختار صنعتی و Temperature Rating مناسب می‌توانند برای حفاظت از بعضی نقاط مورد استفاده قرار گیرند.

FFH-1E 225°F به‌خصوص در مکان‌هایی قابل بررسی است که دمای عادی بالا اجازه استفاده مطمئن از Detectorهای 60 یا 70 درجه سانتی‌گراد را نمی‌دهد.

بااین‌حال، محل نصب باید دقیقاً بر اساس Hazard Analysis انتخاب شود. در بعضی نقاط پالایشگاه Flame Detector یا Linear Heat Detection می‌تواند راهکار مناسب‌تری باشد.

کاربرد در محفظه تجهیزات و ماشین‌آلات

یکی دیگر از کاربردهای منطقی دتکتورهای حرارتی با Set Point بالا، حفاظت از تجهیزات صنعتی است.

Motor Enclosure، Generator Area، بعضی Gearboxها، تجهیزات مکانیکی و محفظه‌های فرایندی در زمان کار گرما تولید می‌کنند. بنابراین استفاده از دتکتور با نقطه عملکرد پایین ممکن است باعث Alarm ناخواسته شود.

در این محیط‌ها نسخه 225°F می‌تواند امکان ایجاد فاصله مناسبی میان دمای کاری طبیعی و Fire Condition را فراهم کند.

البته مهندس طراح باید ابتدا Maximum Normal Ambient Temperature را اندازه‌گیری یا از سازنده تجهیزات دریافت کند.

مزیت Fixed Temperature Detector در محیط‌های دارای تغییرات دما

فرض کنید یک تجهیز صنعتی در زمان Start-Up ظرف مدت کوتاهی هوای اطراف را گرم کند. یک Detector بسیار حساس به Rate-of-Rise ممکن است این تغییر سریع را شرایط خطر تلقی کند.

Fixed Temperature Detector رفتار متفاوتی دارد. تا زمانی که دما به Set Point واقعی آن نرسد، صرفاً سریع بودن افزایش دما باعث Alarm نمی‌شود.

این ویژگی می‌تواند در بعضی فرآیندهای صنعتی مزیت مهمی باشد.

در مقابل، اگر پروژه به تشخیص بسیار سریع Fire نیاز داشته باشد و دمای عادی محیط ثابت باشد، ممکن است یک Detector ترکیبی یا Rate-Compensated انتخاب بهتری ایجاد کند.

نصب صحیح Fenwal FFH-1E

Heat Detector باید در محلی نصب شود که گرمای ناشی از Fire بتواند به بخش حساس دستگاه برسد. قرار دادن Detector پشت مانع، داخل فضای بسته نامناسب یا در مسیر جریان هوایی که حرارت را از آن دور می‌کند، عملکرد سیستم را تضعیف می‌کند.

در نصب سقفی، فاصله میان Detectorها و فاصله از دیوار باید مطابق استاندارد طراحی و دستورالعمل سازنده تعیین شود.

در محفظه تجهیزات نیز Detector باید در قسمتی قرار بگیرد که تجمع گرما در زمان Fire محتمل باشد، نه صرفاً نزدیک‌ترین نقطه به تابلو برق.

همچنین در Hazardous Area باید Base، Junction Box، Cable Gland و روش سیم‌کشی نیز با Classification منطقه سازگار باشند. استفاده از Detector ضدانفجار همراه با تجهیزات جانبی نامناسب، حفاظت واقعی سیستم را تضمین نمی‌کند.

اگر قرار است این تجهیز با کنترل پنل اعلام حریق یا سیستم Fire & Gas ارتباط داشته باشد، نوع Contact، Interface و مدار Monitoring باید پیش از نصب مشخص شود.

اتصال FFH-1E به سیستم اعلام حریق

دتکتورهای حرارتی Fixed Temperature معمولاً به‌صورت یک عنصر Switching در مدار اعلام حریق عمل می‌کنند.

وقتی Detector در دمای مشخص فعال شود، تغییر وضعیت کنتاکت توسط Panel یا Interface تشخیص داده می‌شود. کنترلر سپس می‌تواند Alarm ایجاد کند یا بر اساس Cause & Effect فرمان دیگری صادر کند.

در سیستم‌های آدرس‌پذیر معمولاً یک Heat Detector کنتاکتی از طریق Input Monitor Module به Loop متصل می‌شود. در نتیجه کنترل پنل می‌تواند موقعیت Detector را بر اساس آدرس Module مشخص کند.

برای چنین معماری‌هایی می‌توان از کنترل پنل اعلام حریق آدرس‌پذیر و ماژول واسط مناسب استفاده کرد.

تفاوت Heat Detector با Smoke Detector

Heat Detector زمانی به شرایط حریق واکنش نشان می‌دهد که دمای محیط به محدوده مشخصی برسد. بنابراین معمولاً نسبت به Smoke Detector در مراحل اولیه Fire دیرتر عمل می‌کند.

Smoke Detector می‌تواند ذرات دود را پیش از افزایش شدید دما تشخیص دهد؛ اما در محیط‌های دارای بخار، گردوغبار یا محصولات فرآیندی ممکن است با False Alarm بیشتری روبه‌رو شود.

به همین دلیل Heat Detector در محیط‌هایی ارزشمند است که Smoke Detection به‌دلیل شرایط فرآیند قابل‌اعتماد نیست.

این تصمیم باید بر اساس نوع Hazard انجام شود و هیچ‌کدام از دو فناوری به‌طور مطلق جایگزین دیگری نیستند.

تفاوت FFH-1E و نسل فعلی FFH-2E

در وب‌سایت فعلی Nippon Fenwal، مدل FFH-2E در گروه «Fixed Temperature Spot Detector – Explosion-Proof Type» قرار دارد. این موضوع نشان می‌دهد خانواده فعلی محصولات ضدانفجار Fenwal با کد FFH-2E عرضه می‌شود.

در مقابل، FFH-1E در مدارک و تجهیزات قدیمی‌تر دیده می‌شود. حتی مستند رسمی تجهیزات تست آتش‌نشانی ژاپن نیز مدل‌های FFH-1E را در فهرست Detectorهای قابل آزمایش ثبت کرده است.

بنابراین اگر این محصول از موجودی قدیمی یا پروژه‌ای قدیمی تأمین شده باشد، Legacy بودن مدل موضوع عجیبی نیست.

برای Replacement در پروژه جدید نباید صرفاً FFH-2E را بدون بررسی جایگزین FFH-1E کرد. دمای عملکرد، Base، ابعاد، Certification و سیستم سیم‌کشی باید تطبیق داده شوند.

نکات مهم هنگام خرید FFH-1E موجود در انبار

در تجهیزات قدیمی یا Legacy، بررسی وضعیت ظاهری کافی نیست.

اول باید Nameplate محصول بررسی شود و Model، Temperature Rating و Approvalها با درخواست پروژه مطابقت داشته باشند.

سپس باید وضعیت Terminal، Base، Housing و قسمت حساس حرارتی کنترل شود.

اگر تجهیز قبلاً در یک منطقه بسیار گرم نصب شده یا در معرض Fire واقعی قرار گرفته است، استفاده مجدد از آن بدون تست عملکرد کار درستی نیست.

همچنین بهتر است پیش از تحویل به پروژه، Test مربوط به Heat Detector طبق روش مورد تأیید سازنده و سیستم انجام شود.

تست عملکرد دتکتور حرارتی FFH-1E

برای Fixed Temperature Heat Detector باید یک منبع حرارتی کنترل‌شده ایجاد شود تا Sensor در محدوده تعریف‌شده واکنش نشان دهد.

استفاده از شعله مستقیم روی Detector روش مناسبی نیست، زیرا ممکن است به Housing یا Sensor آسیب بزند و شرایط تست نیز قابل کنترل نیست.

Fenwal برای خانواده‌های Fixed Temperature خود تجهیزات Test مخصوص ارائه کرده است. در منابع رسمی، مدل FFH-1E نیز در فهرست دتکتورهایی قرار دارد که با Heating Test Equipment مربوطه آزمایش می‌شوند.

پس از Test باید وضعیت برگشت سیستم، Alarm Panel و مدار مرتبط نیز بررسی شود.

نگهداری دوره‌ای

Heat Detector اگرچه از نظر ساختار ساده‌تر از یک Optical Smoke Detector است، اما همچنان به Inspection نیاز دارد.

آلودگی شدید، رنگ‌پاشی، خوردگی یا آسیب فیزیکی می‌تواند عملکرد بخش حساس را تغییر دهد.

در محیط‌های صنعتی بهتر است Detectorها در برنامه PM تجهیزات Fire & Gas قرار بگیرند و وضعیت آن‌ها در بازه زمانی مشخص کنترل شود.

همچنین هرگونه تغییر در تجهیزات فرایندی، ارتفاع سقف یا تهویه می‌تواند روی عملکرد Detection اثر بگذارد و در چنین شرایطی طراحی سیستم باید دوباره ارزیابی شود.

جدول مشخصات دتکتور حرارتی Fenwal FFH-1E 225°F

چرا دتکتور حرارتی Fenwal FFH-1E 225°F انتخاب می‌شود؟

مهم‌ترین مزیت این مدل، امکان استفاده در محیط‌هایی است که دمای معمول آن‌ها از فضاهای ساختمانی بالاتر است. Set Point حدود 107°C کمک می‌کند Detector در شرایط کاری معمول و گرمای طبیعی تجهیزات وارد Alarm نشود.

از سوی دیگر، ساختار Fixed Temperature برای فرآیندهایی مناسب است که تغییر سریع دمای طبیعی در آن‌ها وجود دارد و استفاده از Rate-of-Rise Detector می‌تواند Alarm ناخواسته ایجاد کند.

طراحی صنعتی خانواده FFH نیز امکان استفاده در پروژه‌هایی را فراهم کرده که مقاومت تجهیز و شرایط نصب نسبت به Detector ساختمانی معمولی اهمیت بیشتری دارد.

برای بررسی محصولات و طراحی یک سیستم یکپارچه اعلام و اطفا می‌توان از خدمات ایمن سازه وزین استفاده کرد.

جمع‌بندی

دتکتور حرارتی فنوال FFH-1E مدل 225°F یک Fixed Temperature Heat Detector صنعتی است که برای تشخیص افزایش دما تا حدود 107 درجه سانتی‌گراد طراحی شده است. این مدل با Heat Detectorهای Rate-of-Rise یا Fenwal DETECT-A-FIRE تفاوت دارد و باید بر اساس ماهیت Fixed Temperature آن معرفی شود.

FFH-1E در منابع قدیمی Fenwal به‌عنوان یک مدل ضدانفجار از دتکتورهای حرارتی نقطه‌ای دیده می‌شود، در حالی که در سبد فعلی Nippon Fenwal مدل FFH-2E برای این دسته محصول ارائه شده است.

این محصول می‌تواند برای بخش‌هایی از صنایع نفت و گاز، محفظه ماشین‌آلات، واحدهای فرایندی و محیط‌هایی با دمای کاری بالا کاربرد داشته باشد. بااین‌حال، Temperature Rating و Explosion-Proof Approval باید همیشه از روی Nameplate همان تجهیز تأیید شوند.
