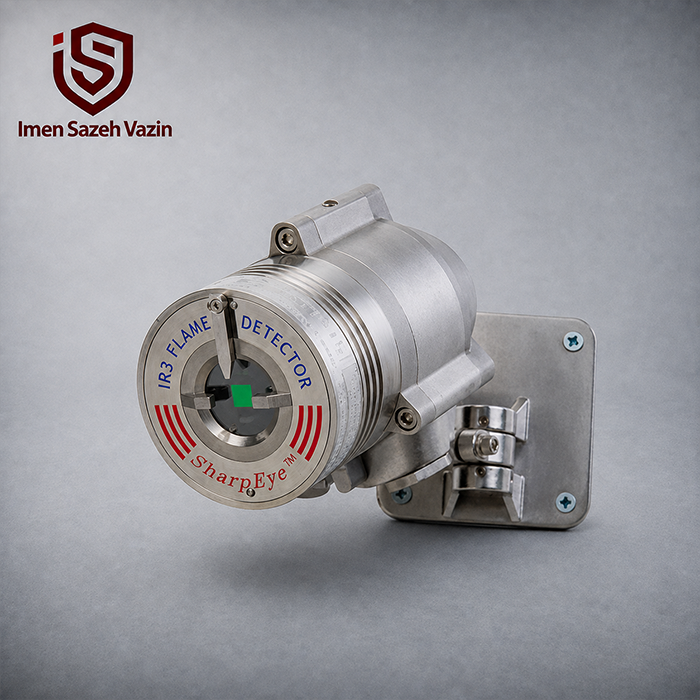

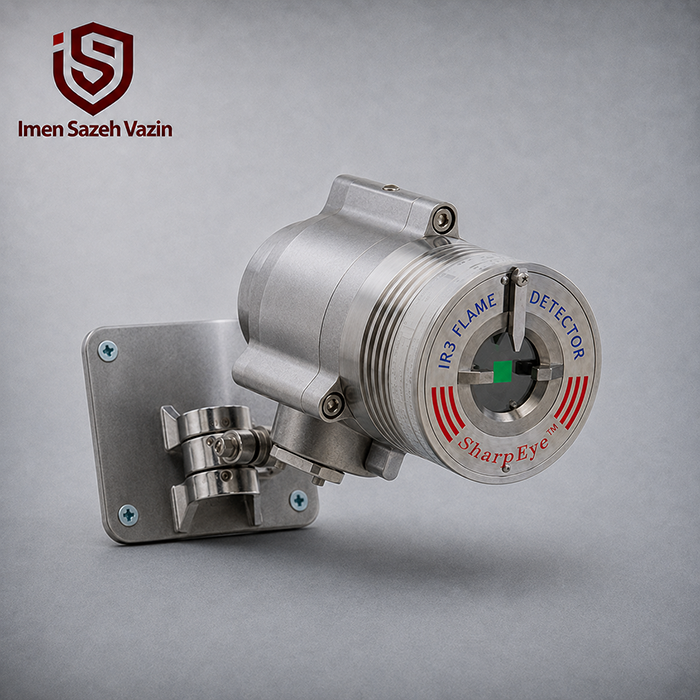

دتکتور شعله IR3 امرسون مدل Spectrex SharpEye 40/40D-I
برد تشخیص تا 90 متر: مناسب حفاظت از نواحی وسیع نفت و گاز
QuadSense IR3:تحلیل چندطیفی با مقاومت بالا در برابر False Alarm
HART و Modbus: مانیتورینگ، تنظیم و عیبیابی پیشرفته
IP66/IP68 و Heated Optics:عملکرد پایدار در محیطهای سخت صنعتی
تضمین کیفیت
مشاوره رایگان
دتکتور شعله IR3 امرسون مدل Spectrex SharpEye 40/40D-I
دتکتور شعله Emerson 40/40D-I یک آشکارساز شعله صنعتی پیشرفته با فناوری QuadSense Triple Infrared یا IR3 است که برای تشخیص سریع و دوربرد آتشهای هیدروکربنی در مناطق پرخطر طراحی شده است. این دتکتور دتکتور شعله Emerson 40/40D-I چهار باند مادونقرمز را در محدوده 4 تا 5 میکرون تحلیل میکند و با بررسی همزمان مشخصات طیفی و دینامیکی شعله، حریق واقعی را از بسیاری از منابع تابشی مزاحم تفکیک میکند. طبق دیتاشیت مارس 2026 Emerson، حداکثر فاصله تشخیص یک Pan Fire بنزین یا n-Heptane با مساحت حدود 0.1 مترمربع به 90 متر میرسد.
این عملکرد در کنار میدان دید وسیع، Heated Optics، Built-In Test، ارتباط HART و Modbus و ساختار مقاوم برای محیطهای Hazardous Area باعث شده سری Spectrex 40/40D در صنایع نفت و گاز، پالایشگاه، پتروشیمی، نیروگاه، تأسیسات دریایی و صنایع سنگین کاربرد گستردهای داشته باشد. Emerson این سری را بهعنوان نسل جدید Flame Detectorهای دوربرد خود معرفی میکند.
برای مشاهده مرجع سازنده میتوانید از صفحه رسمی Spectrex 40/40 Series در Emerson و همچنین دیتاشیت رسمی Spectrex 40/40D استفاده کنید.
در طراحی یک Fire & Gas System، انتخاب Flame Detector تنها بخشی از کار است و جانمایی، Coverage Mapping، اتصال به سیستم کنترل و منطق Cause & Effect نیز اهمیت زیادی دارند. برای این بخش میتوانید از صفحه داخلی طراحی و اجرای سیستمهای اعلام حریق ایمن سازه وزین نیز استفاده کنید.
فناوری QuadSense IR3 در 40/40D-I چیست؟
Emerson در 40/40D-I از فناوری اختصاصی QuadSense استفاده میکند. اگرچه نام فناوری اصلی این Detector همچنان Triple IR یا IR3 است، دستگاه در نسخه جدید چهار باند مادونقرمز را در محدوده تقریبی 4 تا 5 میکرون پایش میکند. این معماری اطلاعات طیفی بیشتری در اختیار الگوریتم پردازش قرار میدهد و به Detector کمک میکند الگوی شعله واقعی را دقیقتر از یک IR Detector ساده شناسایی کند.
در محیطهایی مانند پالایشگاه و پتروشیمی، تجهیزات داغ، نور مستقیم، ماشینآلات فرایندی و عملیات صنعتی میتوانند تشعشع IR تولید کنند. استفاده از چند باند مادونقرمز و الگوریتمهای پردازش سیگنال، مقاومت دتکتور را در برابر False Alarm افزایش میدهد. Emerson نیز «advanced false alarm immunity» را یکی از مزیتهای کلیدی خانواده 40/40D معرفی میکند.
برد تشخیص تا 90 متر
یکی از مهمترین مزایای دتکتور شعله Emerson 40/40D-I برد بسیار بالای آن است.
دیتاشیت جدید Emerson فاصلههای زیر را در بالاترین سطح Sensitivity برای Pan Fire حدود 0.1 مترمربع اعلام میکند:
| نوع سوخت | برد اعلامشده 40/40D-I |
|---|---|
| Gasoline | 90 متر |
| N-Heptane | 90 متر |
| Diesel Fuel | 63 متر |
| Kerosene | 63 متر |
| Methane | 63 متر |
| LPG | 63 متر |
| Methanol | 55 متر |
| IPA | 55 متر |
| Jet Fuel JP5 | 63 متر |
| Jet Fuel A1 | 63 متر |
| Lithium-ion Battery Cell | 85 متر |
| Butyl Acrylate | 75 متر |
| Vinyl Acetate | 75 متر |
این اعداد به شرایط تست مشخص سازنده مربوط هستند. بنابراین «برد 90 متر» نباید به همه سوختها و همه شرایط نصب تعمیم داده شود. اندازه Fire، نوع سوخت، زاویه Detector، وضعیت آبوهوا، Obstruction و تنظیم Sensitivity همگی روی Detection Range واقعی اثر دارند.
پاسخ سریع به حریق
40/40D-I علاوه بر برد زیاد، Response Time سریعی دارد. Emerson برای Standard Response این مدل زمان معمول کمتر از 2 ثانیه در فاصله 40 متر و حدود 10 ثانیه در فاصله 90 متر را اعلام میکند. در حالت Ultra-Fast نیز دستگاه میتواند در فاصله 30 متر معمولاً در کمتر از 1 ثانیه واکنش نشان دهد.
برای سناریوی Explosion نیز Emerson پاسخ High-Speed حدود 50 میلیثانیه را در یک تست مشخص LPG/Air Explosion گزارش کرده است. این عدد مربوط به شرایط آزمایش تعریفشده سازنده است و نباید آن را Response Time عمومی تمام Fire Scenarioها در نظر گرفت.
میدان دید وسیع 100 درجه
Field of View نسخه 40/40D-I برابر با:
| جهت | Field of View |
|---|---|
| Horizontal | 100° |
| Vertical | 95° |
است.
ترکیب برد 90 متری و میدان دید 100 درجه امکان Coverage یک ناحیه وسیع را فراهم میکند. بااینحال، در Fire & Gas Mapping باید تجهیزاتی مانند Vessel، Pipe Rack، ستون، Pump، Compressor و Steel Structureهایی را که Line of Sight را مسدود میکنند، در نظر گرفت.
به همین دلیل جانمایی Flame Detector نباید فقط براساس عدد Field of View انجام شود. اگر دتکتور شعله Emerson 40/40D-I در یک سیستم جامع اعلام حریق استفاده شود، مطالعه بخش داخلی کنترل پنل اعلام حریق آدرسپذیر نیز برای شناخت معماری ارتباط تجهیزات با سیستم مرکزی مفید است.
شش سطح حساسیت
40/40D-I دارای شش محدوده Sensitivity قابل تنظیم است. Manual رسمی Emerson گزینههای 3، 15، 30، 45، 65 و 90 متر را برای Detection Sensitivity این مدل معرفی میکند. مقدار پیشفرض در Manual برابر 30 متر ذکر شده است.
این قابلیت به مهندس اجازه میدهد Detector را براساس ابعاد ناحیه خطر و Fire Scenario واقعی تنظیم کند. در نتیجه، لازم نیست دستگاه در تمام پروژهها روی بیشترین Range قرار بگیرد.
Alarm Delay و Anti-Flare
Alarm Delay نیز در این مدل قابل تنظیم است. Manual مقادیر 0، 3، 5، 10، 15، 20 و 30 ثانیه را در کنار حالت Anti-Flare معرفی میکند. Anti-Flare نیز بهعنوان تنظیم پیشفرض در Manual آمده است.
در یک پروژه صنعتی نباید Delay را بدون بررسی Fire Philosophy تغییر داد؛ زیرا هرچند Delay میتواند به کنترل برخی تحریکهای کوتاهمدت کمک کند، افزایش نامناسب آن زمان واکنش سیستم را نیز افزایش میدهد.
Heated Optics برای محیطهای سخت
یکی از ویژگیهای کاربردی Spectrex 40/40D-I، سیستم Heated Optics است.
Emerson امکان فعالسازی خودکار Heater در دماهای مختلف را فراهم کرده و Manual گزینههایی از 0 تا 30 درجه سانتیگراد را برای نقطه فعالشدن خودکار Heater ذکر میکند. همچنین حالت Always On و Always Off قابل انتخاب است.
Heated Optics در محیطهای سرد، مرطوب یا دارای احتمال Condensation اهمیت بالایی دارد و میتواند از تجمع یخ یا رطوبت روی سطح Optical Window جلوگیری کند.
Built-In Test و پایش سلامت Detector
سری 40/40D از Built-In Test داخلی برای بررسی Optical Integrity و Electronic Circuitry استفاده میکند. Emerson همچنین Continuous Diagnostics را یکی از ویژگیهای اصلی این خانواده معرفی میکند.
این قابلیت کمک میکند سیستم فقط منتظر یک Fire Alarm نباشد، بلکه وضعیت سلامت Detector را نیز کنترل کند. در محیطهایی که گردوغبار، آلودگی یا شرایط جوی شدید وجود دارند، این قابلیت در برنامه Preventive Maintenance اهمیت زیادی دارد.
خروجی 0–20mA
40/40D-I از Stepped Current Output پشتیبانی میکند و حالات مختلف Detector را با مقادیر متفاوت جریان مشخص میکند:
| وضعیت | جریان خروجی |
|---|---|
| Fault | حدود 0mA |
| BIT Fault | حدود 2mA |
| Normal | حدود 4mA |
| Warning | حدود 16mA |
| Alarm | حدود 20mA |
همچنین Detector دارای Alarm، Fault و Auxiliary Relay با کنتاکت SPDT بدون ولتاژ و Rating برابر 2A در 30VDC است.
این ساختار امکان اتصال مستقیم به Fire & Gas Panel، PLC یا DCS را فراهم میکند.
HART و Modbus
Spectrex 40/40D-I از دو فناوری مهم ارتباطی صنعتی پشتیبانی میکند.
HART روی Current Output برای Maintenance، Configuration و Asset Management استفاده میشود. در کنار آن، RS-485 سازگار با Modbus امکان ارتباط دیجیتال Detector با سیستمهای کنترل کامپیوتری را فراهم میکند.
این قابلیت نسبت به Flame Detectorهای نسل قدیمی مزیت مهمی محسوب میشود، زیرا تیم Maintenance میتواند اطلاعات Diagnostic و Configuration را بدون اتکا صرف به Relay Output دریافت کند.
تغذیه و مصرف انرژی
ولتاژ نامی این Detector برابر 24VDC است و محدوده کاری آن:
18 تا 32VDC
اعلام شده است. مصرف معمول 40/40D-I بدون Heater حدود 60mA یا 1.4W در 24VDC است. در شرایط Alarm و بسته به وضعیت Heater، مصرف افزایش پیدا میکند.
این مشخصات هنگام طراحی Power Supply، محاسبه Voltage Drop و ظرفیت UPS یا Battery Backup اهمیت دارند.
بدنه Stainless Steel 316 یا آلومینیوم
Emerson دو گزینه Housing برای خانواده 40/40D ارائه میکند:
| Housing | توضیح |
|---|---|
| Stainless Steel | Electropolished 316 Stainless Steel |
| Aluminum | Heavy-Duty Copper-Free Aluminum با پوشش Polyurethane |
ابعاد Detector تقریباً 100.6 × 117 × 155 میلیمتر است. وزن نسخه Stainless Steel حدود 2.9 کیلوگرم و وزن نسخه Aluminum حدود 1.3 کیلوگرم اعلام شده است.
برای محیط Offshore، ساحلی یا مناطق بسیار خورنده، Stainless Steel 316 میتواند انتخاب مناسبتری باشد.
IP66، IP68 و NEMA 6P
40/40D دارای درجه حفاظت:
IP66 و IP68
و همچنین NEMA 250 Type 6P است.
این ویژگیها دستگاه را برای نصب Outdoor و محیطهای صنعتی سنگین مناسب میکنند. البته Cable Gland، Conduit، Junction و روش Installation نیز باید با درجه حفاظت و Hazardous Area Classification پروژه سازگار باشند.
محدوده دمای کاری بسیار گسترده
نسخه فعلی 40/40D برای Operating Temperature:
-60 تا +85°C
طراحی شده است و سازنده رطوبت نسبی بدون Condensation تا 100 درصد را اعلام میکند.
این محدوده یکی از نقاط قوت سری D در مقایسه با بسیاری از Flame Detectorهای متداول محسوب میشود و استفاده از آن را در محیطهای بسیار سرد یا بسیار گرم صنعتی ممکن میکند.
تأییدیه ATEX و IECEx
Emerson برای Spectrex 40/40D مجموعه گستردهای از Hazardous Area Approvalها ارائه میکند. نسخه ATEX/IECEx دارای Classification تا:
II 2GD Ex db eb IIC T6…T4 Gb
و حفاظت Dust مربوطه است. Certificate رسمی ATEX با شماره CSANe 20ATEX1249X و IECEx با شماره IECEx SIR 20.0042X ثبت شده است.
نسخههای مختلف همچنین میتوانند Approvalهایی مانند FM/FMC، CSA، INMETRO، EAC و UKCA داشته باشند. Approval دقیق باید براساس Part Number و Nameplate همان Detector بررسی شود.
EN 54-10 و الزامات Performance
طبق Certification Information رسمی Emerson، خانواده Spectrex 40/40 دارای تأییدیه EN 54-10 است و مدل 40/40D-I نیز در Sensitivity Settingهای 15، 30، 45، 65 و 90 متر در Class I فهرست شده است.
این موضوع برای پروژههایی که نیاز به مستندات Performance رسمی Flame Detector دارند اهمیت زیادی دارد.
SIL؛ یک نکته فنی مهم
گاهی در کاتالوگهای فروش عبارت «SIL3 Compatible» برای این محصول دیده میشود، اما Certificate رسمی Emerson تعریف دقیقتری ارائه میکند:
در معماری Single Channel خانواده 40/40 میتواند تا SIL 2 استفاده شود و در Redundant Configuration امکان استفاده تا SIL 3 وجود دارد.
بنابراین در محتوای فنی بهتر است بهجای نوشتن ساده «SIL3»، همین توضیح دقیق را درج کنیم.
کاربردهای اصلی Spectrex 40/40D-I
Emerson کاربردهای خانواده 40/40D را در Oil & Gas Onshore/Offshore، خطوط لوله، صنایع شیمیایی و پتروشیمی، Tank Farm و محیطهای پرخطر صنعتی معرفی میکند.
برای پروژههای پالایشگاهی، این Detector میتواند در Pump Area، Compressor Area، Loading Facility، Storage Tank Farm و Process Unitها مورد بررسی قرار گیرد. برد بالا بهخصوص در فضاهای باز صنعتی ارزش زیادی ایجاد میکند.
در چنین پروژههایی انتخاب خود Detector باید همراه طراحی یکپارچه سیستم انجام شود. مجموعه ایمن سازه وزین در حوزه طراحی، تأمین و اجرای سیستمهای اعلام و اطفای حریق فعالیت دارد و میتوان لینک صفحه محصول را به صفحات خدمات مرتبط سایت نیز متصل کرد.
آیا 40/40D-I هیدروژن را تشخیص میدهد؟
این بخش نیاز به دقت دارد. صفحه عمومی فعلی Emerson عبارت 40/40DI را برای Hydrocarbon و Hydrogen معرفی کرده است؛ بااینحال، دیتاشیت رسمی جدید مارس 2026 صراحتاً میگوید Hydrogen Fire Detection برای گزینه IR3 مدل 40/40D-M ارائه میشود و جدول Detection Range برای 40/40D-I مقابل Hydrogen مقدار N/A دارد. بنابراین برای صفحه محصول 40/40D-I بهتر است قابلیت تشخیص هیدروژن را درج نکنیم.
اگر روی Nameplate محصول شما مدل 40/40D-M درج شده باشد، آن محصول نسخه متفاوتی است و باید محتوای جداگانه برای آن نوشته شود.
تفاوت 40/40D-I و نسل قدیمی 40/40I
نسخه 40/40D-I نسل جدیدتر خانواده SharpEye محسوب میشود. Emerson در سال 2021 اعلام کرد که نسل قدیمی 40/40I با مدلهای جدید 40/40C-I یا 40/40D-I جایگزین میشود. سری D برای Coverage بیشتر، پاسخ سریعتر و امکانات جدیدتر طراحی شده است.
بنابراین نباید مشخصات 40/40I قدیمی را مستقیماً برای 40/40D-I استفاده کرد؛ موضوعی که در بسیاری از صفحات فروش اینترنتی بهاشتباه دیده میشود.
جدول مشخصات فنی دتکتور Emerson 40/40D-I
| مشخصه | مقدار |
|---|---|
| برند | Spectrex / Emerson |
| سری | SharpEye 40/40D |
| مدل دقیق IR3 | 40/40D-I |
| فناوری | QuadSense Triple IR / IR3 |
| Spectral Response | چهار باند IR بین 4 تا 5µm |
| حداکثر برد Gasoline | 90m |
| حداکثر برد N-Heptane | 90m |
| Typical Response | <2s در 40m |
| Ultra-Fast Response | <1s در 30m |
| Field of View | 100° افقی × 95° عمودی |
| Sensitivity | 6 Range |
| Voltage | 18–32VDC |
| Nominal Voltage | 24VDC |
| Current Output | Stepped 0–20mA |
| Relay | Alarm / Fault / Auxiliary |
| HART | دارد |
| Modbus | RS-485 |
| Heated Optics | دارد |
| Built-In Test | دارد |
| Temperature | -60 تا +85°C |
| Housing | 316SS یا Aluminum |
| Protection | IP66 / IP68 / NEMA 6P |
| وزن نسخه SS | حدود 2.9kg |
| وزن نسخه Aluminum | حدود 1.3kg |
| EN54-10 | دارد |
| SIL | تا SIL2 تککاناله / SIL3 Redundant |
| Warranty | 5 سال |
مشخصات بالا بر اساس اسناد فعلی Emerson است و برای خرید نهایی باید Part Number کامل Detector نیز کنترل شود.
جمعبندی
rt=”13796″ data-end=”14161″&gt;دتکتور شعله Emerson 40/40D-I یکی از پیشرفتهترین گزینههای IR3 برای تشخیص دوربرد آتشهای هیدروکربنی است. فناوری QuadSense، برد تا 90 متر برای Fire Test بنزین و n-Heptane، Field of View وسیع، Response سریع، Heated Optics، Built-In Test و ارتباطات HART و Modbus قابلیتهای اصلی این محصول را تشکیل میدهند.
همچنین IP66/IP68، بازه دمایی -60 تا +85 درجه سانتیگراد، ATEX/IECEx، EN54-10 و امکان استفاده تا SIL3 در معماری Redundant باعث میشوند این Detector برای پروژههای نفت، گاز، پالایشگاه، پتروشیمی، Marine و صنایع سنگین گزینهای بسیار حرفهای باشد.
