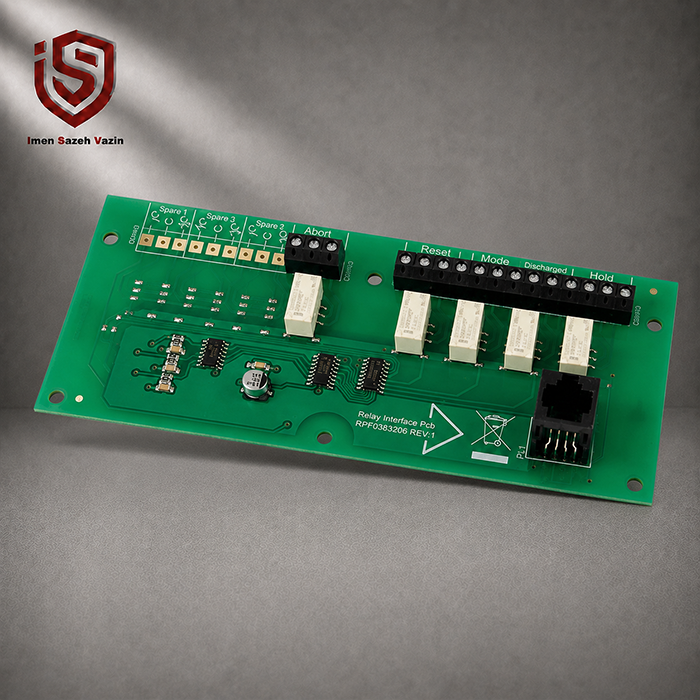

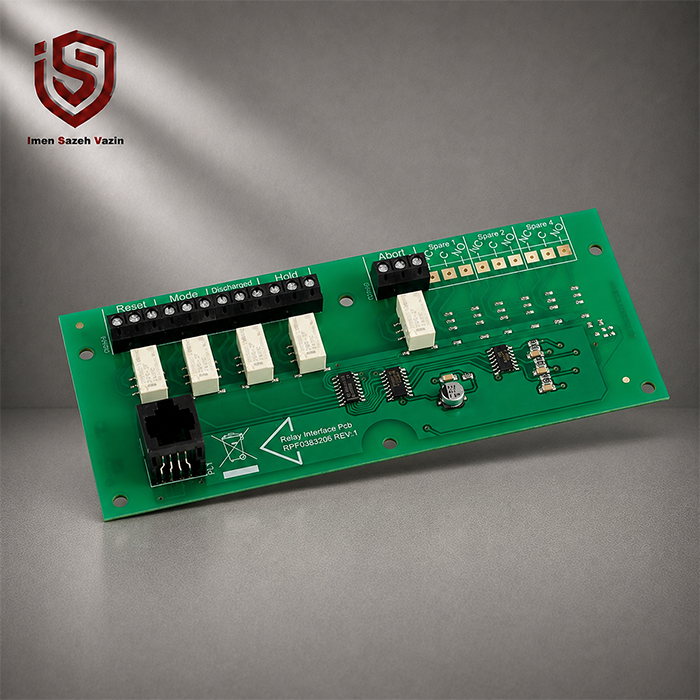

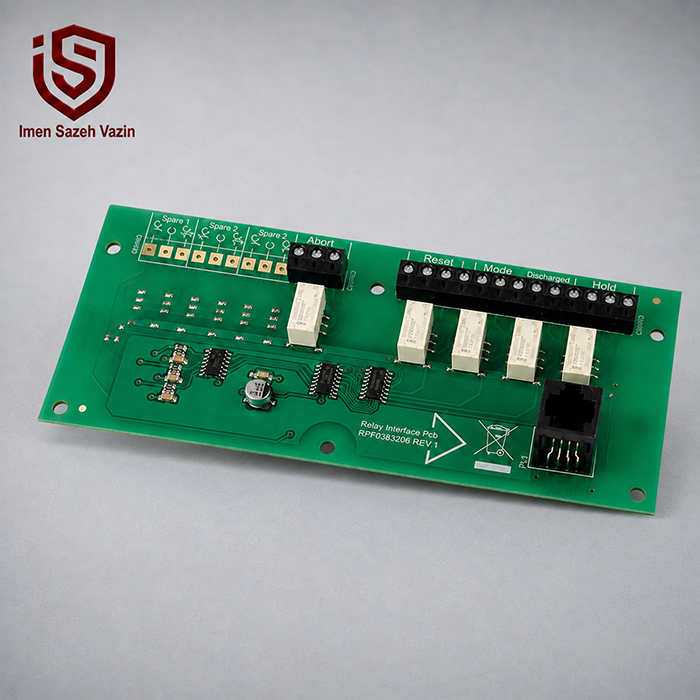

کارت رله C-TEC EP212 برای کنترل پنل اطفاء EP203

کارت رله C-TEC EP212 یک برد توسعه خروجی برای کنترل پنل اطفاء حریق C-TEC EP203 است که پنج خروجی رله بدون ولتاژ در اختیار سیستم قرار می‌دهد. این کارت داخل پنل EP203 نصب می‌شود و امکان انتقال وضعیت‌های مهم سیستم اطفاء به تجهیزات جانبی، سیستم مانیتورینگ یا مدارهای کنترلی دیگر را فراهم می‌کند.

پنج خروجی این کارت برای وضعیت‌های Reset، Mode، Discharged، Hold و Abort در نظر گرفته شده‌اند. به همین دلیل EP212 در پروژه‌هایی که نیاز به دریافت سیگنال مستقل از وضعیت‌های مختلف سیستم اطفاء دارند، نقش مهمی ایفا می‌کند.

اگر قصد طراحی یا توسعه یک سیستم اطفاء اتوماتیک را دارید، مطالعه بخش طراحی و اجرای سیستم‌های اعلام و اطفاء حریق ایمن سازه وزین می‌تواند اطلاعات تکمیلی درباره سیستم‌های اطفاء گازی و تجهیزات کنترلی در اختیار شما قرار دهد. این مجموعه خدمات طراحی سیستم‌های گازی مانند FM200، گازهای بی‌اثر و CO2 را نیز ارائه می‌کند.

همچنین برای آشنایی بیشتر با ساختار کنترل مرکزی سیستم حریق می‌توانید مقاله کنترل پنل اعلام حریق چیست؟ را مطالعه کنید.

کارت رله C-TEC EP212 چیست؟

EP212 یک Output Expansion Relay Board یا برد توسعه خروجی رله است که به‌طور اختصاصی برای کنترل پنل سه زون اطفاء اتوماتیک EP203 طراحی شده است.

این محصول یک کنترل پنل مستقل نیست و به‌تنهایی وظیفه تشخیص یا اطفاء حریق را انجام نمی‌دهد. EP212 به‌عنوان یک تجهیز توسعه داخل EP203 نصب می‌شود و وضعیت‌های مهم پنل را به شکل کنتاکت رله در اختیار سایر تجهیزات قرار می‌دهد.

بنابراین بهترین دسته‌بندی این محصول در سایت به شکل زیر است:

اعلام و اطفاء حریق ← کنترل پنل اطفاء حریق ← لوازم جانبی کنترل پنل ← کارت رله EP212

پنج خروجی رله مستقل

مهم‌ترین قابلیت کارت رله C-TEC EP212 وجود پنج خروجی Volt-Free Relay است.

این خروجی‌ها به وضعیت‌های زیر اختصاص دارند:

• Reset
• Mode
• Discharged
• Hold
• Abort

هر کدام از این رله‌ها بر اساس وضعیت مشخصی در پنل EP203 تغییر حالت می‌دهند.

این ساختار امکان اتصال سیستم اطفاء به تجهیزات جانبی، BMS، سیستم‌های مانیتورینگ یا سایر مدارهای کنترلی سازگار را فراهم می‌کند؛ البته طراحی و اتصال تجهیزات باید بر اساس ظرفیت رله و الزامات پروژه انجام شود.

عملکرد رله Reset

رله Reset هنگام اجرای چرخه Reset در کنترل پنل EP203 تغییر وضعیت می‌دهد.

این خروجی می‌تواند برای تجهیزاتی مفید باشد که باید از انجام ریست سیستم مطلع شوند یا هم‌زمان با ریست پنل، فرمان مشخصی دریافت کنند.

در سیستم‌های پیچیده اعلام و اطفاء حریق، در اختیار داشتن چنین خروجی‌هایی به طراح اجازه می‌دهد ارتباط میان تجهیزات مختلف را منظم‌تر مدیریت کند.

عملکرد رله Mode

رله Mode زمانی تغییر وضعیت می‌دهد که حالت سیستم اطفاء به Manual تغییر کند.

بنابراین می‌توان از این خروجی برای ارسال وضعیت Manual سیستم به تجهیزات مانیتورینگ یا سایر بخش‌های پروژه استفاده کرد.

در بسیاری از سیستم‌های اطفاء اتوماتیک، اطلاع از اینکه سیستم در حالت Automatic یا Manual قرار دارد اهمیت زیادی دارد؛ زیرا این وضعیت مستقیماً روی نحوه فعال شدن فرآیند اطفاء تأثیر می‌گذارد.

عملکرد رله Discharged

خروجی Discharged زمانی فعال می‌شود که پنل سیگنال Flow Switch مرتبط با آزاد شدن عامل اطفاء را دریافت کند. این وضعیت نشان می‌دهد ماده اطفاء در سیستم آزاد شده است.

این خروجی می‌تواند برای اعلام وضعیت تخلیه به سیستم‌های نظارتی یا تجهیزات جانبی مورد استفاده قرار گیرد.

برای مثال، در یک سیستم اطفاء گازی، اعلام وضعیت تخلیه می‌تواند بخشی مهم از سناریوی کنترل و مانیتورینگ پروژه باشد.

برای آشنایی با نمونه‌ای از سیستم‌های گازی می‌توانید صفحه سیستم اطفاء حریق FM200 در ISV Kala را نیز بررسی کنید. این صفحه به سیستم اطفاء اتوماتیک HFC-227ea اختصاص دارد.

عملکرد رله Hold

هنگامی که کنترل پنل EP203 ورودی Hold را دریافت کند، رله Hold روی کارت EP212 تغییر وضعیت می‌دهد.

اگر سیستم در مرحله دوم Alarm قرار داشته باشد، فعال شدن Hold می‌تواند توالی آزادسازی عامل اطفاء را متوقف نگه دارد. این عملکرد بسته به وضعیت و منطق سیستم اطفاء انجام می‌شود.

این قابلیت به‌خصوص در فضاهایی اهمیت دارد که اپراتور ممکن است برای بررسی شرایط یا خروج افراد از محیط به زمان بیشتری قبل از تخلیه عامل نیاز داشته باشد.

عملکرد رله Abort

رله Abort زمانی تغییر وضعیت می‌دهد که ورودی Abort روی کنترل پنل فعال شود.

طبق اطلاعات رسمی C-TEC، دریافت سیگنال Abort باعث لغو توالی آزادسازی عامل اطفاء می‌شود و هم‌زمان رله Abort نیز تغییر وضعیت می‌دهد.

به همین دلیل، خروجی Abort می‌تواند وضعیت لغو فرآیند اطفاء را به سایر سیستم‌های کنترلی یا مانیتورینگ منتقل کند.

کنتاکت‌های بدون ولتاژ چه مزیتی دارند؟

تمام پنج خروجی EP212 از نوع Volt-Free Relay Contact هستند. این نوع خروجی مستقیماً ولتاژ مشخصی را به مدار خارجی اعمال نمی‌کند و مانند یک کنتاکت مستقل عمل می‌کند.

این ساختار انعطاف بیشتری در طراحی مدارهای واسط فراهم می‌کند، زیرا طراح می‌تواند در محدوده مجاز رله، تجهیزات مختلف را به خروجی متصل کند.

کنتاکت‌های EP212 از نوع Single Pole Changeover هستند و ظرفیت آن‌ها حداکثر 1 آمپر در 30 ولت DC اعلام شده است. C-TEC نیز صراحتاً اعلام می‌کند که این رله‌ها نباید برای سوئیچ‌کردن مستقیم ولتاژ برق شهر استفاده شوند.

نصب کارت EP212 داخل کنترل پنل EP203

یکی از مزایای اصلی این کارت، نصب مستقیم آن داخل کنترل پنل EP203 است.

در نتیجه نیازی به یک محفظه جداگانه برای نگهداری برد وجود ندارد و مجموعه خروجی‌های توسعه درون همان پنل اطفاء قرار می‌گیرند. C-TEC نیز EP212 را به‌عنوان یک Optional System Expansion Device برای پنل EP203 معرفی می‌کند.

این ویژگی علاوه بر حفظ نظم تابلو، فرآیند سیم‌کشی و یکپارچه‌سازی سیستم را ساده‌تر می‌کند.

ارتباط EP212 با کنترل پنل C-TEC EP203

کنترل پنل EP203 یک پنل اطفاء اتوماتیک سه زون است که برای کنترل سیستم‌های اطفاء حریق طراحی شده و تجهیزات جانبی مختلفی برای توسعه آن ارائه می‌شود. EP212 یکی از تجهیزات رسمی همین خانواده است.

EP203 به‌صورت اصلی دارای تعدادی خروجی و ورودی کنترلی است، اما در پروژه‌هایی که به سیگنال‌های مستقل Reset، Mode، Discharged، Hold و Abort نیاز دارند، نصب EP212 امکانات سیستم را توسعه می‌دهد.

به همین دلیل، بهتر است هنگام طراحی پنل اطفاء از ابتدا نیاز پروژه به خروجی‌های جانبی بررسی شود.

کاربرد کارت رله C-TEC EP212

این کارت می‌تواند در پروژه‌هایی کاربرد داشته باشد که وضعیت کنترل پنل اطفاء باید به تجهیزات دیگری منتقل شود.

نمونه کاربردهای آن شامل موارد زیر است:

• اتصال وضعیت سیستم به BMS
• ارسال وضعیت تخلیه عامل اطفاء
• مانیتور کردن Hold و Abort
• دریافت سیگنال تغییر حالت Manual
• انتقال وضعیت Reset به تجهیزات جانبی
• اجرای اینترلاک‌های مورد نیاز پروژه

نوع اتصال و منطق عملکرد باید توسط طراح سیستم مشخص شود و ظرفیت خروجی‌های EP212 نیز در طراحی مدار رعایت شود.

استفاده از EP212 در سیستم‌های اطفاء گازی

سیستم‌های اطفاء گازی معمولاً علاوه بر تشخیص حریق و آزادسازی عامل، به مجموعه‌ای از فرمان‌های جانبی نیاز دارند.

برای مثال، پروژه ممکن است به مانیتورینگ وضعیت Hold، Abort، تخلیه عامل یا حالت عملکرد سیستم نیاز داشته باشد. EP212 این وضعیت‌ها را به‌صورت خروجی رله مستقل در اختیار سیستم قرار می‌دهد.

در صفحه خدمات طراحی سیستم اطفاء گازی ایمن سازه وزین نیز سیستم‌هایی مانند FM200، گازهای Inert، CO2 و Novec در حوزه طراحی سیستم‌های اطفاء معرفی شده‌اند.

مشخصات فنی کارت رله EP212

کد محصول: EP212

نوع محصول: Output Expansion Relay Board

پنل سازگار: C-TEC EP203

تعداد رله: 5 عدد

نوع کنتاکت: Single Pole Changeover

نوع خروجی: Volt-Free

عملکرد رله‌ها: Reset، Mode، Discharged، Hold و Abort

ظرفیت کنتاکت: 1A در 30V DC

ابعاد: 70 × 160 × 22 میلی‌متر

وزن: 62 گرم

ابعاد کوچک و نصب داخل پنل

ابعاد EP212 تنها 70 میلی‌متر عرض، 160 میلی‌متر ارتفاع و 22 میلی‌متر عمق است و وزن آن حدود 62 گرم اعلام شده است.

این ابعاد جمع‌وجور اجازه می‌دهد برد داخل کابینت EP203 نصب شود، بدون اینکه برای آن یک پنل جانبی بزرگ در نظر گرفته شود.

آیا EP212 خودش پنل اعلام حریق است؟

خیر.

EP212 یک کارت توسعه خروجی است و به‌تنهایی کنترل پنل، دتکتور یا تجهیز اطفاء مستقل محسوب نمی‌شود.

این محصول فقط همراه با کنترل پنل EP203 استفاده می‌شود و وظیفه آن افزودن پنج خروجی رله برای وضعیت‌های خاص سیستم است.

از نظر دسته‌بندی نیز بهتر است آن را در گروه «تجهیزات جانبی کنترل پنل اطفاء» قرار دهید، نه به‌عنوان یک کنترل پنل مستقل.

مزایای کارت رله C-TEC EP212

استفاده از EP212 به طراح اجازه می‌دهد وضعیت‌های مهم سیستم اطفاء را به‌صورت کنتاکت مستقل در اختیار سایر تجهیزات قرار دهد.

پنج رله جداگانه باعث می‌شوند برای Reset، Mode، Discharged، Hold و Abort خروجی اختصاصی وجود داشته باشد. همچنین نصب داخل EP203 باعث می‌شود نیازی به یک محفظه خارجی جداگانه برای این برد نباشد.

ابعاد کوچک، وزن پایین و سازگاری مستقیم با EP203 نیز اجرای این کارت را در پروژه‌های مجهز به این پنل ساده‌تر می‌کند.

خرید کارت رله C-TEC EP212

قبل از سفارش EP212 بهتر است مشخص شود که پروژه واقعاً به خروجی‌های توسعه Reset، Mode، Discharged، Hold یا Abort نیاز دارد.

اگر سیستم از کنترل پنل C-TEC EP203 استفاده می‌کند و لازم است این وضعیت‌ها به BMS، تجهیزات کنترلی یا مدارهای جانبی منتقل شوند، EP212 می‌تواند گزینه مناسبی باشد.

برای استعلام قیمت، بررسی سازگاری، طراحی مدار و خرید کارت رله C-TEC EP212 می‌توانید با کارشناسان ایمن سازه وزین در ارتباط باشید.

جمع‌بندی

کارت رله C-TEC EP212 یک برد توسعه اختصاصی برای کنترل پنل اطفاء حریق EP203 است که پنج خروجی رله بدون ولتاژ برای وضعیت‌های Reset، Mode، Discharged، Hold و Abort فراهم می‌کند.

هر رله دارای کنتاکت Single Pole Changeover با ظرفیت 1 آمپر در 30 ولت DC است. برد داخل پنل EP203 نصب می‌شود، ابعاد آن 70 × 160 × 22 میلی‌متر است و تنها 62 گرم وزن دارد.

برای پروژه‌هایی که نیاز به انتقال وضعیت‌های پنل اطفاء به BMS یا تجهیزات جانبی دارند، EP212 امکان توسعه کاربردی و منظم خروجی‌های EP203 را فراهم می‌کند.
