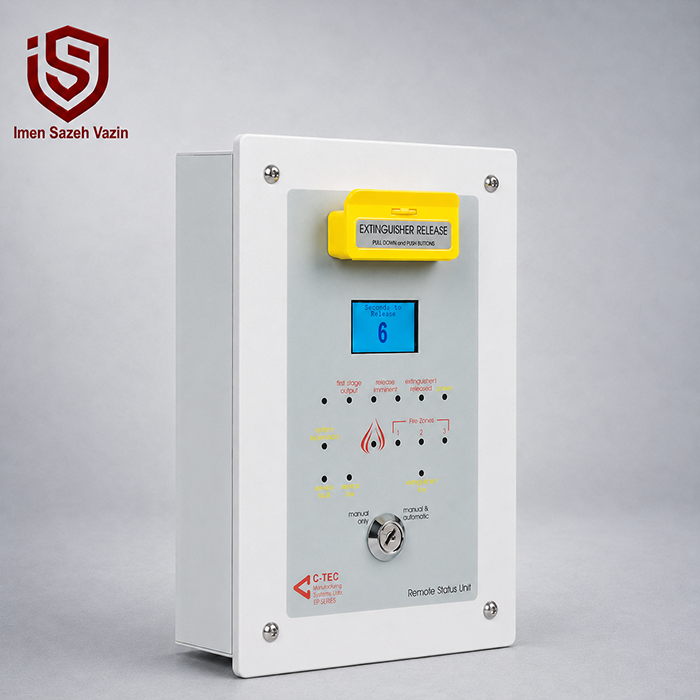

رپیتر پنل C-TEC EP210F | ریموت پنل اطفاء حریق EP203

رپیتر پنل C-TEC EP210F یکی از تجهیزات کاربردی سیستم اطفاء حریق C-TEC EP203 است که امکان مشاهده وضعیت سیستم و انجام برخی فرمان‌های کنترلی را از یک نقطه مجزا فراهم می‌کند. این تجهیز برای پروژه‌هایی مناسب است که اپراتور باید بدون مراجعه مستقیم به کنترل پنل اصلی، وضعیت سیستم اطفاء را بررسی کند.

C-TEC در این رپیتر از نمایشگر LCD با وضوح 128×64 پیکسل استفاده کرده است. همچنین شستی Manual Release، کلید انتخاب حالت Manual/Automatic و نشانگرهای مختلف وضعیت روی پنل قرار دارند. به همین دلیل اپراتور می‌تواند اطلاعات مهم سیستم را سریع مشاهده کند و در شرایط موردنیاز واکنش مناسبی داشته باشد.

رپیتر پنل C-TEC EP210F سه ورودی مانیتورشونده Hold، Abort و Mode نیز دارد. علاوه بر این، هر کنترل پنل EP203 می‌تواند حداکثر هشت واحد رپیتر سازگار را از طریق شبکه RS485 پشتیبانی کند.

رپیتر پنل C-TEC EP210F چیست؟

رپیتر یا Remote Status Unit در سیستم اطفاء حریق وظیفه دارد اطلاعات پنل اصلی را در یک محل دیگر در اختیار اپراتور قرار دهد. در بسیاری از پروژه‌ها، کنترل پنل اصلی داخل اتاق تجهیزات، اتاق برق یا فضای فنی نصب می‌شود. در چنین شرایطی، دسترسی سریع اپراتور به پنل اصلی همیشه امکان‌پذیر نیست.

رپیتر پنل C-TEC EP210F این مشکل را برطرف می‌کند. طراح می‌تواند آن را در اتاق کنترل، ورودی فضای حفاظت‌شده یا محل حضور اپراتور نصب کند. در نتیجه، کاربر بدون مراجعه به محل پنل EP203 می‌تواند شرایط سیستم را بررسی کند.

برای مشاهده سایر تجهیزات مرتبط می‌توانید به بخش محصولات ایمن سازه وزین مراجعه کنید.

اتصال C-TEC EP210F به کنترل پنل EP203

این رپیتر مستقیماً با کنترل پنل اطفاء حریق C-TEC EP203 ارتباط برقرار می‌کند. ارتباط داده بین دو دستگاه از طریق بستر RS485 انجام می‌شود.

اتصال کامل رپیتر شامل چهار رشته سیم است:

• دو رشته برای تأمین برق
• دو رشته برای انتقال داده RS485

این ساختار امکان انتقال پایدار اطلاعات بین پنل اصلی و رپیترها را فراهم می‌کند. شبکه نیز از ساختار Daisy Chain پشتیبانی می‌کند.

برای آشنایی تخصصی‌تر با نحوه عملکرد این فناوری می‌توانید راهنمای فنی RS-485 شرکت Texas Instruments را مطالعه کنید.

RS485 در بسیاری از سامانه‌های صنعتی و اتوماسیون ساختمان برای ارتباط چندنقطه‌ای استفاده می‌شود و در محیط‌های صنعتی عملکرد قابل‌اعتمادی دارد.

امکان اتصال حداکثر 8 رپیتر به EP203

یکی از مزایای مهم رپیتر پنل C-TEC EP210F قابلیت استفاده از چند واحد رپیتر در یک سیستم است.

هر کنترل پنل EP203 می‌تواند حداکثر 8 Remote Status Unit سازگار را پشتیبانی کند. بنابراین در پروژه‌های بزرگ می‌توان چند نقطه مختلف را برای مشاهده و کنترل وضعیت سیستم در نظر گرفت.

برای مثال، در یک مجموعه چندورودی می‌توان یک رپیتر را کنار ورودی اصلی، یک دستگاه را در اتاق کنترل و واحدهای دیگر را در نقاط موردنیاز نصب کرد.

این قابلیت دسترسی نیروهای مسئول را به اطلاعات سیستم افزایش می‌دهد و مدیریت سیستم اطفاء را ساده‌تر می‌کند.

نمایشگر LCD با وضوح 128×64 پیکسل

C-TEC یک نمایشگر LCD با رزولوشن 128×64 پیکسل روی EP210F قرار داده است. این نمایشگر اطلاعات مربوط به وضعیت سیستم را به اپراتور نشان می‌دهد.

علاوه بر صفحه‌نمایش، مجموعه‌ای از نشانگرهای LED وضعیت‌های مختلف سیستم را مشخص می‌کنند. این نشانگرها به کاربر کمک می‌کنند تا شرایط سیستم را سریع ارزیابی کند.

از جمله وضعیت‌هایی که پنل نمایش می‌دهد می‌توان به موارد زیر اشاره کرد:

• Fire
• General Fault
• Hold
• Abort
• Release Imminent
• Extinguishant Released
• Manual Only
• Manual & Automatic

ترکیب LCD و نشانگرهای LED باعث می‌شود C-TEC EP210F اطلاعات ضروری را به‌صورت واضح در اختیار اپراتور قرار دهد.

شستی Manual Release در رپیتر پنل C-TEC EP210F

یکی از قابلیت‌های مهم این دستگاه، وجود شستی Manual Release روی پنل است.

این کنترل به اپراتور اجازه می‌دهد در شرایط تعریف‌شده، فرآیند آزادسازی ماده اطفاء را به‌صورت دستی آغاز کند. C-TEC بخش Manual Release را به شکلی مشخص روی پنل قرار داده است تا کاربر در شرایط اضطراری دسترسی سریعی به آن داشته باشد.

وجود این قابلیت روی رپیتر اهمیت زیادی دارد؛ زیرا اپراتور برای اجرای فرمان دستی مجبور نیست به محل نصب کنترل پنل اصلی EP203 مراجعه کند.

انتخاب حالت Manual و Automatic

EP210F یک کلید مخصوص برای انتخاب حالت عملکرد سیستم دارد.

اپراتور می‌تواند متناسب با شرایط پروژه، وضعیت عملکرد را بین حالت‌های Manual Only و Manual & Automatic کنترل کند.

این قابلیت هنگام سرویس سیستم، انجام تعمیرات، حضور نیروهای فنی در محیط حفاظت‌شده یا اجرای برنامه‌های خاص ایمنی کاربرد دارد.

در نتیجه، رپیتر پنل C-TEC EP210F تنها وضعیت سیستم را نمایش نمی‌دهد و امکانات کنترلی مهمی را نیز در اختیار اپراتور قرار می‌دهد.

سه ورودی مانیتورشونده Hold، Abort و Mode

C-TEC سه ورودی Auxiliary مانیتورشونده برای EP210F در نظر گرفته است:

Hold

ورودی Hold می‌تواند فرآیند آزادسازی ماده اطفاء را طبق طراحی سیستم در حالت توقف یا تأخیر قرار دهد.

Abort

ورودی Abort برای لغو یا متوقف‌کردن توالی آزادسازی ماده اطفاء مطابق تنظیمات سیستم کاربرد دارد.

Mode

ورودی Mode به کنترل وضعیت عملکرد سیستم کمک می‌کند.

این ورودی‌ها قابلیت مانیتورینگ دارند و از مقاومت انتهای خط 6.8kΩ استفاده می‌کنند. به همین دلیل کنترل پنل می‌تواند شرایط مدارهای مربوط را تحت نظارت قرار دهد.

نصب توکار EP210F

رپیتر پنل C-TEC EP210F برای نصب Flush یا توکار طراحی شده است. این مدل برای پروژه‌هایی مناسب است که طراح به ظاهر منظم و کم‌حجم پنل روی دیوار اهمیت می‌دهد.

بدنه فلزی دستگاه مقاومت مناسبی برای استفاده در محیط‌های داخلی فراهم می‌کند و درجه حفاظت استاندارد خود دستگاه IP30 است.

برای پروژه‌هایی که نصب روکار نیاز دارند، باید از مدل و تجهیزات نصب متناسب با شرایط پروژه استفاده کرد.

همچنین در محیط‌هایی که رطوبت، گردوغبار یا شرایط محیطی سخت‌تری وجود دارد، طراح باید نوع محفظه و سطح حفاظت مناسب پروژه را به‌صورت جداگانه بررسی کند.

کاربردهای رپیتر پنل C-TEC EP210F

این رپیتر در پروژه‌هایی کاربرد زیادی دارد که سیستم اطفاء حریق اتوماتیک از فضاهای حساس حفاظت می‌کند.

از مهم‌ترین کاربردها می‌توان به موارد زیر اشاره کرد:

• دیتاسنترها
• اتاق‌های سرور
• اتاق‌های UPS
• اتاق‌های برق
• مراکز مخابراتی
• مراکز کنترل
• اتاق‌های تجهیزات حساس
• مراکز آرشیو
• فضاهای صنعتی
• اتاق‌های دارای سیستم اطفاء گازی
• پروژه‌های دارای چند ورودی به فضای حفاظت‌شده

در چنین پروژه‌هایی، C-TEC EP210F دسترسی سریع‌تر اپراتور به وضعیت سیستم اطفاء را فراهم می‌کند.

چرا استفاده از رپیتر EP210F اهمیت دارد؟

در یک سیستم اطفاء حرفه‌ای، مشاهده سریع وضعیت سیستم اهمیت زیادی دارد. اگر پنل اصلی در محل دور از اپراتور قرار بگیرد، بررسی شرایط سیستم زمان بیشتری نیاز خواهد داشت.

نصب رپیتر این مشکل را کاهش می‌دهد.

اپراتور می‌تواند وضعیت حریق، خطا، Hold، Abort، Release و حالت عملکرد سیستم را از محل رپیتر بررسی کند. همچنین امکان Manual Release نیز در اختیار او قرار دارد.

قابلیت اتصال حداکثر هشت رپیتر به یک EP203 نیز انعطاف زیادی در طراحی پروژه ایجاد می‌کند.

بنابراین رپیتر پنل C-TEC EP210F برای پروژه‌هایی که به چند نقطه مانیتورینگ و کنترل نیاز دارند، انتخابی کاربردی محسوب می‌شود.

مشخصات فنی رپیتر پنل C-TEC EP210F

خرید رپیتر پنل C-TEC EP210F

اگر در پروژه از کنترل پنل اطفاء حریق EP203 استفاده می‌کنید و به یک نقطه مانیتورینگ و کنترل مجزا نیاز دارید، رپیتر پنل C-TEC EP210F می‌تواند گزینه مناسبی باشد.

نمایشگر LCD، ارتباط RS485، شستی Manual Release، کلید انتخاب حالت عملکرد و سه ورودی مانیتورشونده از مهم‌ترین قابلیت‌های این محصول هستند.

همچنین امکان اتصال حداکثر هشت Remote Status Unit به یک پنل EP203، انعطاف بیشتری برای طراحی سیستم‌های اطفاء حریق در پروژه‌های مختلف فراهم می‌کند.

برای دریافت قیمت C-TEC EP210F، بررسی موجودی، دریافت اطلاعات فنی و انتخاب تجهیزات مناسب سیستم اطفاء حریق با کارشناسان ایمن سازه وزین تماس بگیرید.

کارشناسان مجموعه می‌توانند متناسب با شرایط پروژه، تجهیزات موردنیاز سیستم اعلام و اطفاء حریق را بررسی و پیشنهاد مناسب را ارائه کنند.

سوالات متداول درباره C-TEC EP210F

آیا C-TEC EP210F یک کنترل پنل مستقل است؟

خیر. EP210F یک Remote Status Unit است و برای کار همراه کنترل پنل اطفاء حریق EP203 طراحی شده است.

چند EP210F می‌توان به یک EP203 متصل کرد؟

هر کنترل پنل EP203 امکان اتصال حداکثر 8 Remote Status Unit سازگار را دارد.

ارتباط EP210F و EP203 چگونه انجام می‌شود؟

دستگاه برای انتقال دیتا از RS485 استفاده می‌کند. اتصال کامل شامل دو رشته تغذیه و دو رشته دیتا است.

آیا EP210F شستی تخلیه دستی دارد؟

بله. این دستگاه دارای Manual Release است و امکان اجرای فرمان دستی را در اختیار اپراتور قرار می‌دهد.

EP210F چند ورودی مانیتورشونده دارد؟

این مدل سه ورودی مانیتورشونده Hold، Abort و Mode دارد.

آیا EP210F توکار است؟

بله. حرف F در این مدل به نسخه Flush Mount اشاره دارد و دستگاه برای نصب توکار طراحی شده است.
