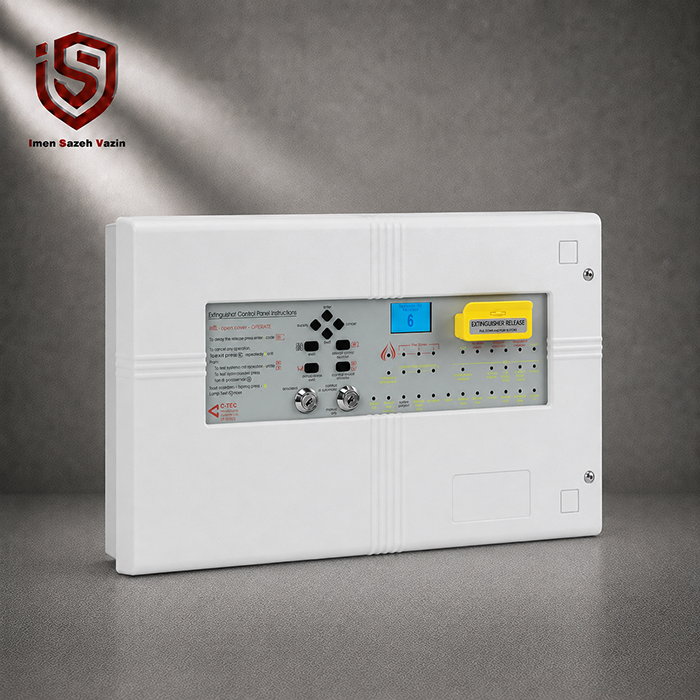

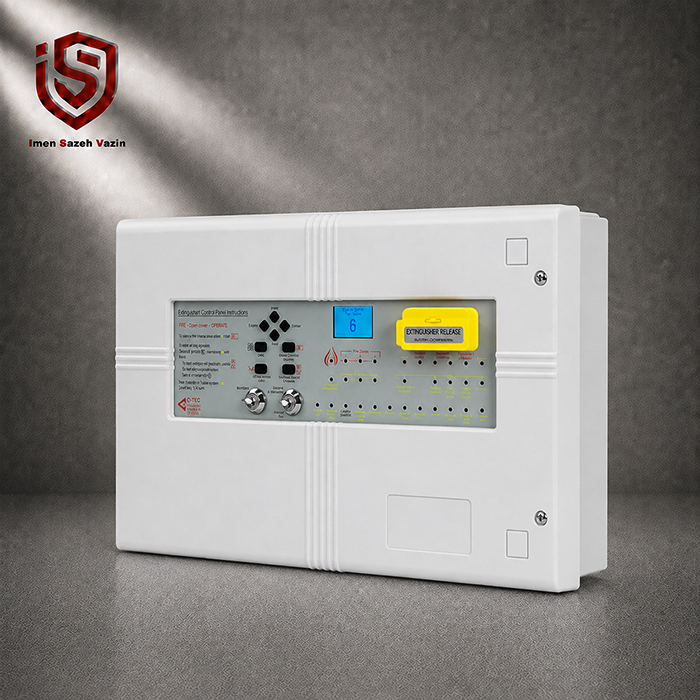

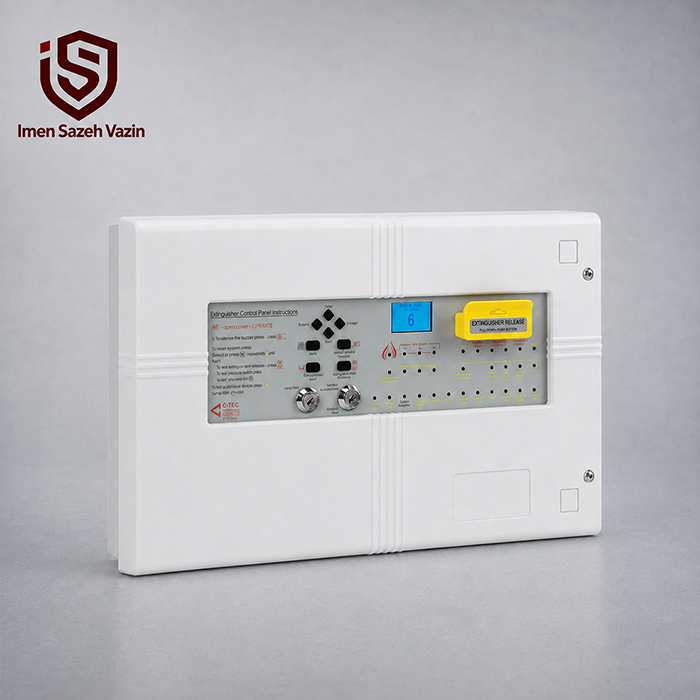

کنترل پنل اطفاء حریق C-TEC EP203

کنترل پنل اطفاء حریق C-TEC EP203 یک پنل سه زون متعارف برای مدیریت سیستم‌های اطفاء حریق اتوماتیک است. این پنل علاوه بر عملکرد به‌عنوان کنترل پنل اعلام حریق سه زون، مدارهای لازم برای کنترل فرآیند آزادسازی عامل اطفاء را نیز در اختیار سیستم قرار می‌دهد. C-TEC این محصول را برای حفاظت از محیط‌هایی طراحی کرده است که تجهیزات گران‌قیمت، حساس، خطرناک یا غیرقابل جایگزین در آن‌ها نگهداری می‌شوند.

وجود نمایشگر گرافیکی 128×64 پیکسل، شش ورودی مانیتورشونده، ورودی‌های Hold و Abort، ثبت رویداد با زمان، زمان تخلیه قابل تنظیم و خروجی‌های رله‌ای متعدد باعث شده EP203 برای اجرای سیستم‌های اطفاء اتوماتیک در پروژه‌های حرفه‌ای گزینه‌ای کاربردی باشد. این پنل همچنین دارای تأییدیه LPCB مطابق EN12094-1 و EN54-2/4 است.

برای آشنایی با طراحی و اجرای سیستم‌های مرتبط می‌توانید صفحه طراحی و اجرای سیستم‌های اعلام و اطفاء حریق ایمن سازه وزین را مشاهده کنید. ایمن سازه وزین در این بخش خدمات طراحی سیستم‌های اطفاء گازی مانند FM200، گازهای بی‌اثر و CO2 را نیز معرفی کرده است. همچنین برای آشنایی با یکی از سیستم‌هایی که کنترل فرآیند اطفاء در آن اهمیت دارد، می‌توانید صفحه سیستم اطفاء حریق FM200 در ISV Kala را بررسی کنید.

کنترل پنل C-TEC EP203 چیست؟

EP203 یک کنترل پنل اطفاء حریق متعارف سه زون است. این دستگاه می‌تواند مانند یک پنل اعلام حریق متعارف، وضعیت دتکتورها و شستی‌ها را دریافت کند و در صورت تحقق منطق تعریف‌شده، فرآیند آزادسازی سیستم اطفاء را آغاز کند. هر ترکیبی از زون‌های فعال را می‌توان برای شروع خودکار توالی اطفاء برنامه‌ریزی کرد.

این ساختار باعث می‌شود اپراتور بتواند تشخیص حریق و فرمان اطفاء را در یک سیستم یکپارچه مدیریت کند. وجود مدارهای مرحله اول و مرحله دوم نیز امکان اجرای سناریوی هشدار و سپس تخلیه عامل اطفاء را فراهم می‌کند.

کنترل پنل EP203 متعارف است یا آدرس‌پذیر؟

کنترل پنل C-TEC EP203 در گروه سیستم‌های متعارف قرار می‌گیرد. این محصول دارای سه مدار زون دتکتور Conventional است و برای هر زون، طول مدار تا 250 متر در مشخصات رسمی سازنده ذکر شده است.

بنابراین برای دسته‌بندی محصول در سایت، می‌توان از مسیر زیر استفاده کرد:

اعلام و اطفاء حریق ← کنترل پنل اطفاء حریق ← کنترل پنل اطفاء متعارف

سه زون تشخیص حریق

EP203 دارای سه مدار زون تشخیص حریق است. ولتاژ این مدارها در محدوده 19 تا 28 ولت DC قرار دارد و حداکثر طول هر مدار 250 متر اعلام شده است.

طبق مشخصات فعلی C-TEC، هر زون می‌تواند حداکثر 20 دتکتور یا مجموعاً 32 دتکتور و شستی اعلام حریق را پشتیبانی کند.

این ساختار سه زون به طراح اجازه می‌دهد منطق فعال‌سازی سیستم اطفاء را بر اساس ترکیب زون‌های مختلف تنظیم کند و احتمال تخلیه ناخواسته عامل اطفاء را کاهش دهد.

نمایشگر گرافیکی 128×64 پیکسل

کنترل پنل C-TEC EP203 به یک نمایشگر گرافیکی 128×64 پیکسل مجهز شده است. این نمایشگر اطلاعات وضعیت سیستم را در اختیار کاربر، نصاب و مهندس راه‌اندازی قرار می‌دهد.

نمایش واضح وضعیت‌ها در زمان سرویس یا وقوع حادثه اهمیت زیادی دارد، زیرا اپراتور باید بتواند شرایط سیستم را سریع تشخیص دهد و اقدام مناسب را انجام دهد.

کنترل فرآیند اطفاء اتوماتیک

یکی از مهم‌ترین وظایف EP203 مدیریت توالی آزادسازی عامل اطفاء است. پنل می‌تواند ترکیب زون‌های فعال را برای شروع فرآیند اطفاء در نظر بگیرد و زمان‌های مرتبط با Flood یا تخلیه را نیز تنظیم کند.

این ویژگی برای سیستم‌های اطفاء گازی اهمیت زیادی دارد، زیرا آزادسازی عامل اطفاء باید بر اساس منطق مشخص و کنترل‌شده انجام شود.

ورودی Hold و Abort

کنترل پنل EP203 دارای ورودی‌های مانیتورشونده Hold و Abort است.

ورودی Hold برای به تأخیر انداختن فرآیند تخلیه عامل اطفاء کاربرد دارد. ورودی Abort نیز می‌تواند برای متوقف کردن توالی آزادسازی مطابق تنظیمات سیستم استفاده شود. C-TEC این دو ورودی را به‌طور مستقیم در میان قابلیت‌های اصلی پنل معرفی کرده است.

وجود این قابلیت‌ها به اپراتور اجازه می‌دهد در شرایط خاص، کنترل بیشتری روی فرآیند اطفاء داشته باشد.

شش ورودی مانیتورشونده

EP203 در مجموع شش ورودی کمکی مانیتورشونده دارد:

• Manual Release
• Flow Switch
• Low Pressure
• Mode
• Hold
• Abort

این ورودی‌ها برای دریافت وضعیت تجهیزات جانبی و کنترل بخش‌های مختلف سیستم اطفاء استفاده می‌شوند.

شستی تخلیه دستی

روی کنترل پنل EP203 یک Manual Release Button قرار دارد. این شستی امکان فعال‌سازی دستی فرآیند تخلیه را مطابق منطق برنامه‌ریزی‌شده سیستم فراهم می‌کند.

وجود کلیدهای کنترلی روی پنل نیز دسترسی کاربران مجاز به برخی عملکردهای مهم سیستم را مدیریت می‌کند.

سه مدار خروجی آژیر

کنترل پنل C-TEC EP203 دارای سه مدار آژیر متعارف است.

دو مدار برای مرحله اول و یک مدار برای مرحله دوم در نظر گرفته شده است. حداکثر جریان هر مدار آژیر 200 میلی‌آمپر است و حداکثر طول مدار 50 متر اعلام شده است.

این ساختار امکان تفکیک هشدار قبل از تخلیه و مرحله فعال شدن سیستم اطفاء را فراهم می‌کند.

خروجی‌های رله‌ای کاربردی

EP203 چندین خروجی رله‌ای Changeover بدون ولتاژ در اختیار سیستم قرار می‌دهد. این رله‌ها برای وضعیت‌های Fire، Local Fire، First Stage Active، Second Stage Active، Extractor Fan و Fault در نظر گرفته شده‌اند.

به کمک این خروجی‌ها می‌توان تجهیزات جانبی ساختمان یا سیستم اطفاء را بر اساس وضعیت پنل کنترل کرد.

ثبت رویدادها با زمان

کنترل پنل EP203 دارای Time-Stamped Event Log است. این قابلیت رویدادهای سیستم را همراه با اطلاعات زمانی ثبت می‌کند.

ثبت رویداد برای بررسی عملکرد سیستم پس از آلارم، سرویس دوره‌ای و عیب‌یابی اهمیت زیادی دارد و به تیم نگهداری کمک می‌کند توالی اتفاقات را دقیق‌تر بررسی کند.

اتصال پنل‌های وضعیت از طریق RS485

کنترل پنل C-TEC EP203 امکان اتصال حداکثر هشت Remote Status Unit را فراهم می‌کند. ارتباط این تجهیزات از طریق RS485 انجام می‌شود.

واحدهای وضعیت می‌توانند در ورودی‌های مختلف اتاق یا نقاط قابل دسترس نصب شوند تا اپراتور بدون مراجعه مستقیم به پنل اصلی، وضعیت سیستم را مشاهده کند.

C-TEC برای این سیستم مدل‌های EP210S و EP210F را نیز ارائه می‌کند که دارای نمایشگر 128×64 پیکسل، شستی تخلیه دستی و کلید انتخاب حالت هستند.

منبع تغذیه داخلی

EP203 از یک منبع تغذیه سوئیچینگ قدرتمند مطابق EN54-4 استفاده می‌کند. منبع تغذیه داخلی به‌صورت نامی 27 ولت DC کار می‌کند و ظرفیت Peak آن 3 آمپر اعلام شده است.

تغذیه ورودی دستگاه 230 ولت AC با فرکانس 50/60 هرتز است و حداکثر جریان نامی ورودی 810 میلی‌آمپر اعلام شده است.

پشتیبانی از باتری اضطراری

کنترل پنل C-TEC EP203 قابلیت نصب دو باتری 12 ولت 7 آمپرساعت VRLA به‌صورت سری را دارد.

وجود باتری پشتیبان به سیستم کمک می‌کند در زمان قطع برق شهر نیز بر اساس طراحی و ظرفیت باتری به فعالیت خود ادامه دهد.

استانداردها و تأییدیه‌های EP203

یکی از نقاط قوت EP203، برخورداری از تأییدیه مستقل LPCB است.

C-TEC این محصول را دارای گواهی مطابق استانداردهای زیر معرفی می‌کند:

• EN12094-1
• EN54-2
• EN54-4

استاندارد EN12094-1 به اجزای سیستم‌های ثابت اطفاء گازی مربوط است، در حالی که EN54-2 و EN54-4 به تجهیزات کنترل و منبع تغذیه سیستم اعلام حریق مربوط می‌شوند.

مشخصات فنی کنترل پنل C-TEC EP203

تعداد زون تشخیص: 3 زون متعارف

حداکثر طول هر زون: 250 متر

حداکثر تعداد دتکتور در هر زون: 20 عدد

حداکثر تعداد ترکیبی دتکتور و شستی: 32 تجهیز

تعداد مدار آژیر: 3 مدار

حداکثر جریان هر مدار آژیر: 200 میلی‌آمپر

نمایشگر: LCD گرافیکی 128×64 پیکسل

ورودی‌های کمکی مانیتورشونده: 6 عدد

ارتباط توسعه: RS485

تعداد Remote Status Unit قابل اتصال: حداکثر 8 دستگاه

ولتاژ ورودی: 230V AC، 50/60Hz

منبع تغذیه داخلی: 27V DC نامی

ظرفیت Peak منبع تغذیه: 3A

باتری قابل پشتیبانی: دو عدد 12V 7Ah VRLA

درجه حفاظت: IP30

وزن بدون باتری: 4.2 کیلوگرم

دمای عملکرد: 5- تا 40+ درجه سانتی‌گراد

حداکثر رطوبت نسبی: 95 درصد

ابعاد کنترل پنل EP203

ابعاد کلی کنترل پنل برابر با 467 میلی‌متر عرض، 293 میلی‌متر ارتفاع و 85 میلی‌متر عمق است. بخش Back Box نیز 439 × 276 × 70 میلی‌متر اندازه دارد.

ساختار دستگاه شامل Back Box فلزی، شاسی فلزی و درپوش پلاستیکی است.

تجهیزات جانبی C-TEC EP203

C-TEC تجهیزات مختلفی را برای توسعه سیستم EP203 ارائه می‌کند. از جمله این تجهیزات می‌توان به Remote Status Unit، شستی‌های Hold و Abort، Line Terminator و بردهای رله توسعه اشاره کرد.

برد رله EP212 نیز به‌عنوان گزینه توسعه قابل نصب داخل پنل است و پنج کنتاکت رله بدون ولتاژ برای وضعیت‌های Reset، Mode، Discharged، Hold و Abort فراهم می‌کند.

کاربرد کنترل پنل اطفاء C-TEC EP203

C-TEC این پنل را برای محیط‌هایی پیشنهاد می‌کند که حفاظت از تجهیزات حساس و ارزشمند اهمیت ویژه‌ای دارد. نمونه کاربردهای اعلام‌شده توسط سازنده عبارت‌اند از:

• اتاق‌های سرور و کامپیوتر
• مراکز مخابراتی
• مراکز بایگانی و آرشیو
• کتابخانه‌ها
• گالری‌های هنری و موزه‌ها
• کارخانه‌ها و واحدهای شیمیایی
• اتاق‌های ژنراتور

در چنین فضاهایی معمولاً طراحی یک سیستم اطفاء اتوماتیک باید بر اساس نوع خطر، عامل اطفاء، حجم فضا و الزامات فنی پروژه انجام شود. برای بررسی تخصصی این موضوع می‌توانید از خدمات طراحی سیستم‌های اطفاء حریق ایمن سازه وزین استفاده کنید.

مزایای کنترل پنل C-TEC EP203

ترکیب سه زون تشخیص، کنترل فرآیند اطفاء، شش ورودی مانیتورشونده و خروجی‌های رله‌ای متعدد باعث شده EP203 تنها یک پنل اعلام حریق ساده نباشد.

نمایشگر گرافیکی، ثبت رویدادهای زمان‌دار، امکان اتصال تا هشت یونیت وضعیت و قابلیت استفاده از تجهیزات Hold و Abort نیز کنترل و مانیتورینگ سیستم اطفاء را ساده‌تر می‌کند.

وجود تأییدیه LPCB برای EN12094-1 و EN54-2/4 نیز یکی از مزایای مهم این محصول در پروژه‌هایی است که استفاده از تجهیزات دارای تأییدیه معتبر اهمیت دارد.

خرید کنترل پنل اطفاء حریق C-TEC EP203

انتخاب پنل اطفاء باید بر اساس نوع سیستم، تعداد زون‌های تشخیص، منطق Cross-Zone، تجهیزات جانبی، نوع عامل اطفاء و سناریوی عملکرد پروژه انجام شود.

EP203 برای پروژه‌هایی مناسب است که به یک کنترل پنل اطفاء متعارف سه زون با قابلیت کنترل توالی آزادسازی و تجهیزات جانبی نیاز دارند. برای دریافت مشاوره، انتخاب تجهیزات مکمل، استعلام قیمت و خرید کنترل پنل C-TEC EP203 می‌توانید با کارشناسان ایمن سازه وزین در ارتباط باشید.

همچنین برای آشنایی بیشتر با ساختار سیستم‌های اطفاء گازی می‌توانید صفحه سیستم اطفاء حریق FM200 در ISV Kala را مطالعه کنید.

جمع‌بندی

کنترل پنل C-TEC EP203 یک کنترل پنل اطفاء حریق متعارف سه زون است که برای کنترل سیستم‌های اطفاء اتوماتیک در محیط‌های حساس طراحی شده است.

سه زون تشخیص، نمایشگر 128×64 پیکسل، شش ورودی مانیتورشونده، سه مدار آژیر، خروجی‌های رله‌ای متعدد، قابلیت اتصال تا هشت یونیت وضعیت، ورودی‌های Hold و Abort و منبع تغذیه 3 آمپر از مهم‌ترین قابلیت‌های این محصول هستند.

تأییدیه LPCB مطابق EN12094-1 و EN54-2/4 نیز EP203 را به گزینه‌ای قابل بررسی برای پروژه‌های حرفه‌ای اطفاء حریق تبدیل می‌کند.
