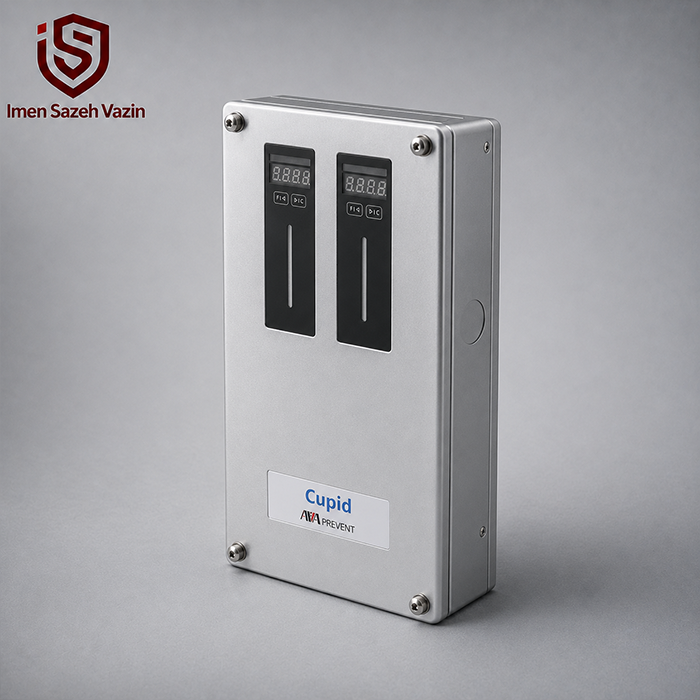

دتکتور دودی مکنده AVA مدل CUPID HM2
دتکتور دودی مکنده AVA CUPID HM2 یک سیستم Dual Zones Aspirating Smoke Detector برای تشخیص بسیار زودهنگام دود است. این مدل دو مسیر مستقل نمونهبرداری را مدیریت میکند و برای پروژههایی کاربرد دارد که یک ASD تکزون مانند HM1 ظرفیت کافی برای شبکه نمونهبرداری آنها ندارد. HM2 علاوه بر تشخیص دود، سنسورهای داخلی دما و رطوبت، چهار سطح هشدار، شبکه RS-485، پروتکل Modbus RTU، نمایشگر سهکاره و قابلیت ثبت گسترده رویدادها را در اختیار کاربر قرار میدهد.
AVA در Ordering Information، مدل HM2 را بهصورت «Dual Zones ASD» معرفی میکند. مدل HM2D نیز نسخه Dual Zones ASD with CO است؛ بنابراین قابلیت تشخیص مونوکسیدکربن جزو امکانات استاندارد HM2 نیست و برای CO Detection باید مدل HM2D را انتخاب کرد.
در طراحی پروژه، دتکتور مکنده باید با کنترل و مانیتورینگ مرکزی سیستم اعلام حریق هماهنگ شود. برای آشنایی بیشتر با معماری تجهیزات مرکزی میتوانید صفحه کنترل پنل اعلام حریق آدرسپذیر را در سایت ایمن سازه وزین بررسی کنید. همچنین صفحه رسمی محصولات Aspirating Smoke Detector شرکت AVA PREVENT خانواده CUPID را در کنار سایر سریهای ASD این سازنده معرفی میکند.
دتکتور CUPID HM2 چیست؟
HM2 یک سیستم دودی مکنده دوزون است. دستگاه دتکتور دودی مکنده AVA CUPID HM2 دو شبکه نمونهبرداری را مدیریت میکند و هوای هر محدوده را به کمک سیستم Aspirating به داخل دستگاه میکشد. سپس واحد تشخیص، ذرات موجود در نمونه هوا را تحلیل میکند.
این روش با عملکرد یک Smoke Detector نقطهای تفاوت دارد. دتکتور نقطهای برای واکنش باید منتظر رسیدن دود به سنسور بماند؛ اما HM2 بهطور فعال نمونه هوا را از نقاط طراحیشده جمعآوری میکند. این ویژگی به سیستم کمک میکند افزایش غلظت ذرات دود را در مراحل اولیه حریق تشخیص دهد.
کاتالوگ فارسی نیز برای HM2 دو کانال مجزای مکش ذکر میکند و شبکه لوله شاخهای مجموعاً تا 520 متر را برای این مدل معرفی میکند.
جدول مشخصات فنی AVA CUPID HM2
| مشخصه | مقدار طبق دیتاشیت انگلیسی |
|---|---|
| برند | AVA PREVENT |
| سری | CUPID |
| مدل | HM2 |
| نوع | Dual Zones Aspirating Smoke Detector |
| تعداد Zone | 2 |
| فناوری تشخیص دود | Light Scattering Mass Detection |
| منبع نور | High-Power Blue LED |
| Smoke Detection Range | 0.02 تا 25%/m |
| Alarm Sensitivity Range | 0.01 تا 20%/m |
| Temperature Detection Range | 0 تا 100°C |
| Humidity Detection Range | 0 تا 100% RH |
| CO Detection | در HM2 استاندارد ندارد؛ HM2D مخصوص CO است |
| Coverage | 2000m² |
| Linear Pipe | 2 × 105m |
| Branched Pipe | 2 × 260m |
| Sampling Hole Class A | 16 |
| Sampling Hole Class B | 32 |
| Sampling Hole Class C | 64 |
| تعداد Alarm Level | 4 |
| سطوح هشدار | Alert / Action / Fire-1 / Fire-2 |
| Delay هر مرحله | 0 تا 60 ثانیه |
| Aspirator Speed | 10 سطح قابل تنظیم |
| Relay استاندارد | 4 عدد Configurable |
| Expansion Relay اختیاری | تا 8 رله Configurable طبق جدول فنی |
| GPI استاندارد | 2 عدد Configurable |
| RS-485 Network | دارد |
| Modbus RTU | دارد |
| حداکثر دستگاه در Network | 250 |
| حداکثر طول کابل کل Network | 1.2km |
| Event Log | 180,000 Event |
| ولتاژ تغذیه | 24 ± 4.8VDC |
| جریان مصرفی | 230 تا 314mA |
| Ambient Temperature | 0 تا 40°C |
| Tested Temperature | -30 تا +55°C |
| Sampling Air Temperature | -20 تا +60°C |
| Humidity کاری | 10 تا 95% RH بدون میعان |
| IP Rating | IP51 |
| ابعاد | 154 × 97.4 × 321.7mm |
| وزن | 2.3kg |
مشخصات بالا مستقیماً از دیتاشیت انگلیسی اختصاصی CUPID HM1/HM2 استخراج شدهاند.
دو Zone مستقل؛ مهمترین تفاوت HM2 با HM1
ساختار Dual Zones مهمترین مزیت HM2 نسبت به HM1 است. HM1 یک Zone را مدیریت میکند، در حالی که HM2 ظرفیت دو شبکه نمونهبرداری را در اختیار طراح قرار میدهد.
این معماری برای پروژههایی کاربرد دارد که مهندس میخواهد دو محدوده را در قالب یک دستگاه CUPID مدیریت کند یا به طول و تعداد Sampling Point بیشتری نسبت به HM1 نیاز دارد.
کاتالوگ انگلیسی برای HM2 دو شبکه خطی 105 متری یا دو شبکه شاخهای 260 متری ذکر میکند. در نتیجه، در ساختار Branched مجموع طول اسمی دو شبکه به 520 متر میرسد.
فناوری High-Power Blue LED
AVA در CUPID HM2 از High-Power Blue LED بهعنوان منبع نور تشخیص استفاده میکند.
نور آبی نسبت به ذرات کوچک دود حساسیت بالایی دارد. این ذرات معمولاً در مراحل اولیه گرمشدن تجهیزات، کابلها یا مواد ایجاد میشوند؛ یعنی قبل از آنکه حریق به مرحله شدید برسد.
AVA این منبع نور را با ساختار Large Volume Three-Dimension Detection ترکیب کرده است. محفظه تشخیص حجم بالاتری از نور پراکندهشده را دریافت میکند و در نتیجه دستگاه میتواند غلظت واقعی ذرات موجود در هوا را دقیقتر تحلیل کند.
این ویژگی یکی از دلایلی است که فناوری Aspirating Smoke Detection برای Very Early Warning Fire Detection کاربرد دارد.
محدوده تشخیص دود HM2
محدوده Smoke Detection دستگاه برابر است با:
0.02 تا 25%/m
در حالی که کاربر میتواند Alarm Sensitivity را در بازه:
0.01 تا 20%/m
تنظیم کند.
این دو مقدار مفهوم متفاوتی دارند. Smoke Detection Range محدوده اندازهگیری سنسور را مشخص میکند، اما Alarm Sensitivity Range محدوده قابل تنظیم آستانههای هشدار را نشان میدهد.
در نتیجه، مهندس میتواند حساسیت سیستم را متناسب با Risk Assessment، شرایط محیط و Background Particle Level تنظیم کند.
چهار سطح هشدار Alert، Action، Fire-1 و Fire-2
HM2 چهار Alarm Level مستقل دارد.
| سطح هشدار | Delay قابل تنظیم |
|---|---|
| Alert | 0 تا 60 ثانیه |
| Action | 0 تا 60 ثانیه |
| Fire-1 | 0 تا 60 ثانیه |
| Fire-2 | 0 تا 60 ثانیه |
این ساختار دتکتور دودی مکنده AVA CUPID HM2 به اپراتور اجازه میدهد افزایش دود را مرحلهبهمرحله دنبال کند.
برای مثال، Alert میتواند اولین تغییر غیرعادی Smoke Level را نشان دهد. سپس Action میتواند مرحله بررسی جدیتر را فعال کند. در ادامه Fire-1 و Fire-2 میتوانند با Cause & Effect اصلی سیستم هماهنگ شوند.
این روش در پروژههای حساس مزیت مهمی دارد؛ زیرا سیستم فقط یک وضعیت Normal و یک وضعیت Fire ارائه نمیکند.
فناوری Smart Smoke Level یا SSL
CUPID HM2 از الگوریتم Smart Smoke Level استفاده میکند.
دستگاه پس از راهاندازی، Background Particle Level محیط را یاد میگیرد. سپس این فرآیند را بهطور مداوم و 24 ساعته ادامه میدهد.
SSL میانگین سطح طبیعی ذرات محیط را محاسبه میکند و آن را بهعنوان Reference Point در نظر میگیرد. در نتیجه، دستگاه میتواند افزایش واقعی Smoke Level را بهتر از تغییرات طبیعی محیط تفکیک کند.
این الگوریتم به حفظ حساسیت سیستم و کاهش Nuisance Alarm کمک میکند.
سنجش دما و رطوبت در HM2
AVA سنسورهای Temperature و Humidity را بهصورت Built-in در خانواده CUPID قرار داده است.
محدوده Temperature Detection برابر 0 تا 100 درجه سانتیگراد و محدوده Humidity Detection برابر 0 تا 100 درصد RH است.
همچنین سیستم امکان تعریف دو Event Threshold برای Temperature و Humidity را دارد.
در نتیجه، اپراتور علاوه بر Smoke Level میتواند دو پارامتر مهم محیطی را نیز مانیتور کند.
آیا HM2 سنسور CO دارد؟
مدل استاندارد HM2 سنسور CO ندارد.
AVA در جدول Ordering Information این مدلها را جدا میکند:
| مدل | توضیح |
|---|---|
| HM2 | Dual Zones ASD |
| HM2D | Dual Zones ASD with CO |
بنابراین اگر پروژه به CO Detection در محدوده 0 تا 1000ppm نیاز داشته باشد، باید HM2D را انتخاب کرد.
این نکته برای صفحه فروش بسیار مهم است؛ زیرا عبارت CO Detection در مشخصات عمومی خانواده CUPID دیده میشود، اما کاتالوگ آن را Optional معرفی میکند.
پوشش HM2؛ یک اختلاف مهم در خود کاتالوگ
در اینجا فایل ارسالی دو مقدار متفاوت ارائه میکند و نباید آنها را بدون توضیح یکی فرض کنیم.
دیتاشیت انگلیسی اختصاصی CUPID HM1/HM2 برای HM2 عدد 2000m² را در بخش Coverage درج میکند.
اما صفحه 10 بخش فارسی همان کاتالوگ، مساحت تحت پوشش HM2 را 3600 متر مربع مینویسد.
برای صفحه فنی محصول، پیشنهاد من این است که عدد 2000m² دیتاشیت انگلیسی اختصاصی را در جدول Technical Specification قرار دهید و عدد 3600m² را بدون تأیید آخرین Design Manual یا دیتاشیت بهروز سازنده بهعنوان مقدار قطعی درج نکنید. این پیشنهاد یک تصمیم تحریری برای جلوگیری از تناقض در صفحه سایت است؛ خود فایل هر دو عدد را دارد.
شبکه لوله تا 2×260 متر
HM2 ظرفیت مناسبی برای پروژههای بزرگتر نسبت به HM1 دارد.
کاتالوگ برای HM2 دو مسیر Linear با طول 105 متر برای هر Zone یا دو مسیر Branched با طول 260 متر برای هر Zone ذکر میکند.
در نتیجه، شبکه Branched میتواند در مجموع به 520 متر برسد.
طراح باید طول واقعی Pipe را با Transport Time، تعداد Holeها، Class حساسیت و جریان شبکه هماهنگ کند. صرفاً رسیدن به مقدار حداکثر کاتالوگ، عملکرد صحیح شبکه را تضمین نمیکند.
حداکثر 64 نقطه نمونهگیری
تعداد Sampling Hole براساس EN54-20 Class A/B/C بهترتیب چنین است:
| Class | HM2 |
|---|---|
| Class A | 16 |
| Class B | 32 |
| Class C | 64 |
این اعداد ظرفیت HM2 را نسبت به HM1 بهوضوح افزایش میدهند. HM1 در همان جدول 8، 16 و 30 نقطه را برای Class A/B/C ارائه میکند.
بنابراین HM2 برای طراحی شبکههایی با تعداد Sampling Point بالاتر گزینه مناسبتری است.
Aspirator با 10 سطح سرعت
HM2 امکان تنظیم Aspirator Speed در 10 سطح را فراهم میکند.
این قابلیت به مهندس اجازه میدهد مکش را با مشخصات شبکه Pipe هماهنگ کند.
البته سرعت Aspirator باید براساس محاسبات شبکه انتخاب شود. افزایش سرعت بدون توجه به طراحی Sampling Hole یا Transport Time لزوماً نتیجه بهتری ایجاد نمیکند.
Flow Monitoring مستقل
AVA برای Flow Detection از Heat Mass Detection استفاده میکند.
دستگاه دتکتور دودی مکنده AVA CUPID HM2 جریان Pipe را نسبت به 100 درصد Normalize میکند و دو وضعیت Flow High Fault و Flow Low Fault را تشخیص میدهد. همچنین کاربر میتواند Flow Detection Sensitivity را تنظیم کند.
این قابلیت در سیستم ASD اهمیت زیادی دارد؛ زیرا گرفتگی لوله، تغییر مسیر جریان یا نقص شبکه نمونهبرداری میتواند عملکرد تشخیص را تحت تأثیر قرار دهد.
Mini 3-in-1 Display
HM2 از Mini 3-in-1 Display استفاده میکند.
Display Mode اطلاعات Real-Time شامل Smoke Value، Normalized Flow، Flow Raw Value، Active Events، Temperature و Humidity را نمایش میدهد. در مدل مجهز به CO، نمایشگر میتواند CO Value را نیز نشان دهد.
Programmer Mode امکان تنظیم Alarm Threshold، Fan Speed و Address را فراهم میکند.
Control Mode نیز فرمانهایی مانند Reset، Isolate/De-Isolate، Silence و Display Test را در اختیار تکنسین قرار میدهد.
AVA برای تنظیمات جامعتر، استفاده از AVA Tool روی PC یا ابزارهای AMS/NCP در حالت Networked را پیشنهاد میکند.
چهار Relay استاندارد و Expansion اختیاری
دیتاشیت انگلیسی برای HM2 تعداد 4 Relay قابل برنامهریزی را بهصورت استاندارد ذکر میکند. Rating هر رله نیز 2A@30VDC است.
همان دیتاشیت در بخش Expansion Relays برای HM2 ظرفیت 8 Relay قابل برنامهریزی اختیاری را ذکر میکند. همچنین جدول Ordering Information یک Expansion I/O با مشخصات 4 Relays / 1 GPI معرفی میکند.
بنابراین برای متن سایت بهتر است بنویسید: «4 خروجی رله قابل برنامهریزی بهصورت استاندارد، با امکان توسعه Relay از طریق Expansion I/O اختیاری.»
اختلاف Relay در بخش فارسی کاتالوگ
صفحه فارسی HM2 عبارت «8 خروجی رله قابل برنامهریزی» را درج میکند.
اما دیتاشیت انگلیسی اختصاصی HM2، چهار Relay استاندارد و Expansion Relay اختیاری را از یکدیگر جدا میکند.
برای جلوگیری از برداشت اشتباه خریدار، پیشنهاد میکنم در جدول اصلی همان تفکیک دیتاشیت انگلیسی را حفظ کنید.
دو ورودی GPI قابل برنامهریزی
HM2 دارای دو General Purpose Input قابل برنامهریزی است.
در مقایسه، HM1 یک GPI دارد. بنابراین ساختار Dual Zone HM2 علاوه بر افزایش ظرفیت Sampling، در بخش ورودیها نیز امکانات بیشتری ارائه میکند.
RS-485 Network و اتصال تا 250 دستگاه
HM2 از RS-485 Network پشتیبانی میکند.
طبق دیتاشیت، شبکه میتواند تا 250 دستگاه را پشتیبانی کند و حداکثر طول کابل برای تمام دستگاههای شبکه 1.2 کیلومتر است.
این قابلیت برای پروژههایی که چند ASD را به یک سیستم مانیتورینگ مرکزی متصل میکنند اهمیت زیادی دارد.
برای آشنایی با تجهیزات مرکزی که وضعیت دتکتورها را در معماری اعلام حریق مدیریت میکنند، میتوانید صفحه کنترل پنل اعلام حریق را نیز ببینید.
پشتیبانی از Modbus RTU
CUPID HM2 از Modbus RTU Open Protocol پشتیبانی میکند.
این پروتکل میتواند انتقال اطلاعات HM2 به سامانههای مانیتورینگ سازگار را سادهتر کند.
برای بررسی مستقیم خانواده ASD سازنده نیز صفحه Aspirating Smoke Detectors شرکت AVA PREVENT مرجع خارجی مرتبطی محسوب میشود. سایت رسمی AVA خانواده CUPID را در فهرست محصولات ASD فعلی خود قرار میدهد.
ثبت رویدادها؛ اختلاف 180,000 و 183,000 Event
دیتاشیت انگلیسی اختصاصی CUPID ظرفیت Event Log را 180,000 رویداد اعلام میکند. انواع Event شامل Alarm، Fault، Operation، Smoke، Flow، Temperature، Humidity و CO هستند.
در مقابل، صفحه فارسی HM2 عدد 183,000 رویداد را درج میکند.
برای Technical Table بهتر است عدد 180,000 را که مستقیماً در دیتاشیت انگلیسی HM1/HM2 قرار دارد استفاده کنید، مگر اینکه یک Revision جدیدتر از سازنده عدد 183,000 را تأیید کند.
شرایط کاری HM2
| پارامتر | مقدار |
|---|---|
| Ambient Temperature | 0 تا 40°C |
| Tested Temperature | -30 تا +55°C |
| Sampling Air Temperature | -20 تا +60°C |
| Humidity | 10 تا 95% RH Non-Condensing |
| IP Rating | IP51 |
دیتاشیت این مقادیر را برای پلتفرم CUPID HM1/HM2 درج میکند.
Sampling Air Temperature با Ambient Temperature دستگاه تفاوت دارد؛ بنابراین بهتر است این دو مقدار را در صفحه محصول با یکدیگر ترکیب نکنید.
توان مصرفی HM2
HM2 با ولتاژ 24±4.8VDC کار میکند.
جریان مصرفی با توجه به Aspirator Speed بین 230 تا 314mA قرار میگیرد.
مهندس باید این مقدار را هنگام محاسبه Power Supply و Backup Battery در نظر بگیرد.
ابعاد، وزن و IP Rating
ابعاد HM2 برابر:
154 × 97.4 × 321.7mm
است و وزن دستگاه 2.3 کیلوگرم اعلام شده است.
همچنین Enclosure دارای IP Rating برابر IP51 است.
فرم باریک و عمودی CUPID باعث میشود دستگاه نسبت به بسیاری از ASDهای بزرگتر فضای نصب کمتری اشغال کند.
تفاوت HM2 با HM1
| مشخصه | HM1 | HM2 |
|---|---|---|
| Zone | 1 | 2 |
| Coverage دیتاشیت انگلیسی | 1600m² | 2000m² |
| Linear Pipe | 105m | 2×105m |
| Branched Pipe | 260m | 2×260m |
| Class A Sampling | 8 | 16 |
| Class B Sampling | 16 | 32 |
| Class C Sampling | 30 | 64 |
| Relay استاندارد | 2 | 4 |
| GPI | 1 | 2 |
| Current | 115–157mA | 230–314mA |
| Weight | 2.2kg | 2.3kg |
پس اگر پروژه یک Zone و شبکه کوچکتر نیاز دارد، HM1 گزینه سادهتری است. اگر طراحی به دو Zone، تعداد Sampling Point بیشتر و دو شبکه مستقل نیاز دارد، HM2 ظرفیت بالاتری ارائه میکند.
HM2 یا HM2D؟
این انتخاب به نیاز پروژه برای CO Detection بستگی دارد.
HM2 یک Dual Zones ASD است و Smoke، Temperature و Humidity را پایش میکند. HM2D همین ساختار Dual Zone را همراه با قابلیت CO Detection ارائه میدهد.
بنابراین نباید محدوده CO برابر 0 تا 1000ppm را به مدل HM2 پایه نسبت داد.
کاربردهای مناسب CUPID HM2
کاتالوگ عمومی AVA فناوری ASD را برای محیطهای حساس مانند اتاقهای سرور، مراکز داده، خزانهها، بایگانیها، اتاقهای برق، موزهها، تأسیسات صنعتی و مکانهای دارای تهویه قوی معرفی میکند.
HM2 زمانی مزیت بیشتری دارد که پروژه از یک Zone بزرگتر باشد یا مهندس بخواهد دو محدوده نمونهبرداری را از طریق یک دستگاه مدیریت کند.
AVA نیز در معرفی رسمی خود توضیح میدهد که فناوری این شرکت، Active Air Sampling را با High-Sensitivity Detection ترکیب میکند تا در مراحل اولیه حریق هشدار ایجاد کند.
برای مشاهده اطلاعات سازنده و سوابق محصولات میتوانید به پروفایل رسمی AVA PREVENT مراجعه کنید. AVA در پروفایل فعلی خود دریافت EN54-20 برای خانواده CUPID در سال 2025 را نیز ثبت کرده است.
سوالات متداول درباره CUPID HM2
| سؤال | پاسخ کوتاه |
|---|---|
| HM2 چه نوع دستگاهی است؟ | Dual Zones Aspirating Smoke Detector |
| چند Zone دارد؟ | 2 Zone |
| محدوده Smoke Detection چیست؟ | 0.02 تا 25%/m |
| Alarm Sensitivity چقدر است؟ | 0.01 تا 20%/m |
| Coverage چقدر است؟ | دیتاشیت انگلیسی 2000m²؛ خلاصه فارسی کاتالوگ 3600m² |
| حداکثر Branched Pipe چقدر است؟ | 2×260m |
| حداکثر Sampling Point چقدر است؟ | 64 نقطه در Class C |
| آیا Temperature Sensor دارد؟ | بله |
| آیا Humidity Sensor دارد؟ | بله |
| آیا CO دارد؟ | HM2 استاندارد خیر؛ HM2D دارای CO است |
| چند Alarm Level دارد؟ | 4 سطح |
| چند Relay استاندارد دارد؟ | 4 Relay Configurable |
| چند GPI دارد؟ | 2 عدد |
| آیا RS-485 دارد؟ | بله |
| آیا Modbus RTU دارد؟ | بله |
| تعداد Network Device چقدر است؟ | حداکثر 250 |
| Event Log چقدر است؟ | دیتاشیت انگلیسی 180,000 Event |
| IP Rating چیست؟ | IP51 |
| وزن دستگاه چقدر است؟ | 2.3kg |
جمعبندی CUPID HM2
