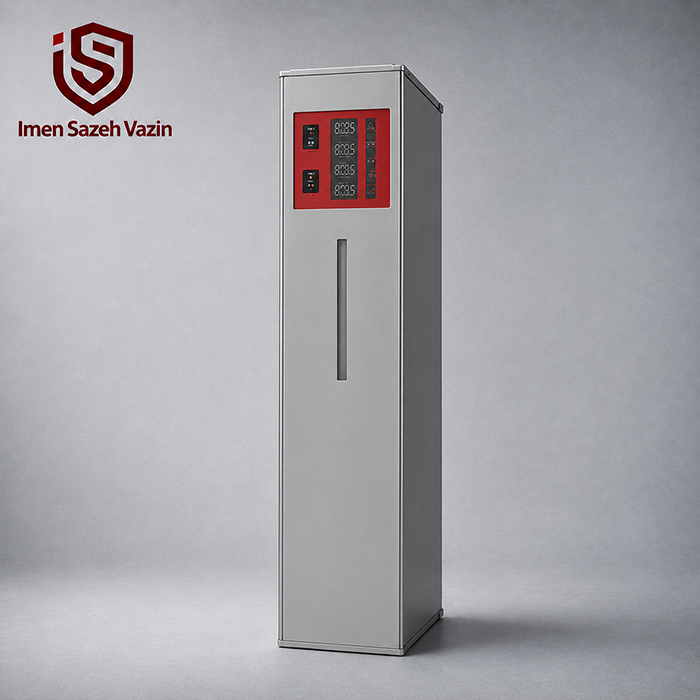

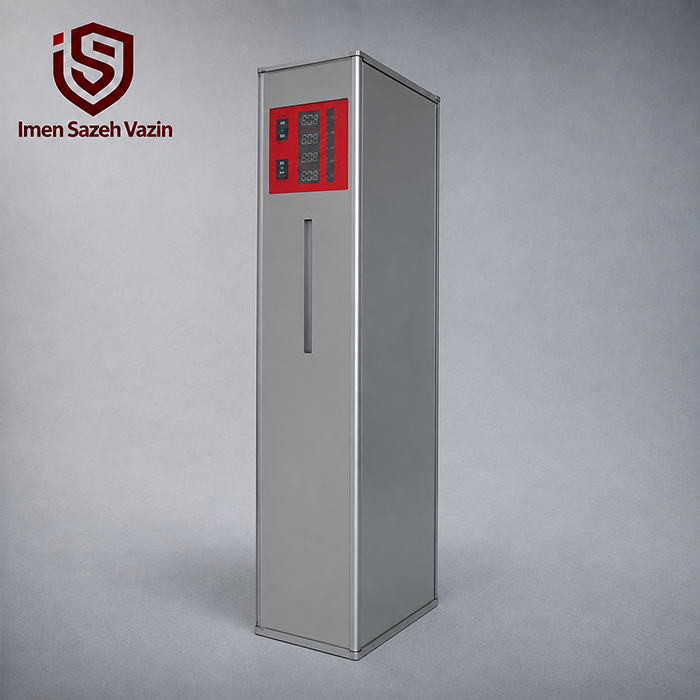

دتکتور دودی مکنده کابینتی AVA مدل CSD-H11

دتکتور دودی مکنده AVA مدل CSD-H11 یک سیستم تخصصی برای تشخیص بسیار زودهنگام دود و مونوکسیدکربن در تابلوها و کابینت‌های الکتریکی است. شرکت AVA این مدل را در خانواده CSD-H با عنوان Cabinet Smoke & Carbon Monoxide Detector معرفی می‌کند. طراحی فشرده، Aspirator داخلی، سنسور جریان هوا، دتکتور دود حساس و قابلیت تشخیص CO باعث می‌شوند CSD-H11 بتواند شرایط غیرعادی داخل کابینت را در مراحل اولیه شناسایی کند.

برخلاف روش‌هایی که یک دتکتور مرکزی را به چندین تابلو متصل می‌کنند، فلسفه طراحی سری CSD بر حفاظت مستقیم از کابینت استوار است. این ساختار به بهره‌بردار کمک می‌کند محل ایجاد دود یا شرایط غیرعادی را سریع‌تر مشخص کند. AVA نیز CSD را به‌طور ویژه برای Cabinet Fire / Smoke Detection توسعه داده است.

برای آشنایی با ساختار کلی سیستم‌های تشخیص حریق می‌توانید صفحه طراحی و اجرای سیستم اعلام حریق را نیز بررسی کنید. اطلاعات سازنده و خانواده محصول نیز در صفحه رسمی CSD شرکت AVA PREVENT در دسترس قرار دارد.

CSD-H11 چیست؟

دتکتور دودی مکنده AVA CSD-H11  یک Cabinet Aspirating Smoke Detector مجهز به تشخیص CO است. دستگاه از طریق یک Sampling Inlet هوا را از محیط داخل کابینت دریافت می‌کند. Aspirator داخلی جریان هوا را ایجاد می‌کند و Flow Sensor وضعیت مکش را زیر نظر می‌گیرد. سپس High Sensitivity Smoke Detector نمونه هوا را برای تشخیص دود بررسی می‌کند.

کاتالوگ برای CSD-H یک اتصال لوله 8 میلی‌متری، یک Aspirator، یک Flow Sensor و یک آشکارساز دود حساس ذکر می‌کند. این ساختار جمع‌وجور امکان نصب سیستم تشخیص فعال را نزدیک محل خطر فراهم می‌کند.

مدل H11 علاوه بر Smoke Detection، قابلیت Carbon Monoxide Detection نیز دارد و همین ویژگی آن را از CSD-H10 متمایز می‌کند.

مشخصات فنی AVA CSD-H11

این اطلاعات از بخش اختصاصی CSD-H در کاتالوگ AVA استخراج شده‌اند.

تشخیص هم‌زمان دود و مونوکسیدکربن

مهم‌ترین ویژگی CSD-H11، ترکیب Smoke Detection و CO Detection در یک تجهیز کابینتی است.

کاتالوگ محدوده تشخیص CO را:

0 تا 1000ppm

اعلام می‌کند.

در بسیاری از حوادث الکتریکی، تغییرات حرارتی و احتراق ناقص می‌توانند پیش از توسعه کامل حریق، نشانه‌هایی مانند افزایش ذرات دود یا تغییر سطح گازهای حاصل از احتراق ایجاد کنند. HM11—در اینجا منظور CSD-H11—این امکان را فراهم می‌کند که اپراتور فقط به یک متغیر متکی نباشد و وضعیت محیط داخل کابینت را با اطلاعات بیشتری بررسی کند.

البته سیستم باید مطابق Cause & Effect پروژه تنظیم شود و CO Detection نباید بدون تحلیل مهندسی جایگزین سایر لایه‌های تشخیص و حفاظت شود.

فناوری Light Scattering Mass Detection

CSD-H11 برای تشخیص دود از فناوری Light Scattering Mass Detection استفاده می‌کند.

سیستم نمونه هوا را وارد محفظه تشخیص می‌کند. ذرات دود نور را پراکنده می‌کنند و حسگر از مقدار نور پراکنده‌شده برای ارزیابی Smoke Level استفاده می‌کند.

AVA در فناوری‌های تشخیص دود خود بر استفاده از منابع نوری با پاسخ مناسب به ذرات کوچک تأکید دارد. اطلاعات بیشتر درباره رویکرد این شرکت در Very Early Warning Detection در بخش فناوری تشخیص زودهنگام AVA PREVENT قابل مشاهده است.

محدوده تشخیص دود CSD-H11

کاتالوگ محدوده Smoke Detection را برابر:

0.02 تا 25%/m

اعلام می‌کند. همچنین AVA برای CSD-H چند تنظیم Preset حساسیت در نظر گرفته و بالاترین حساسیت Fire-1 را 0.8% obsc/m ذکر کرده است.

استفاده از Presetها فرآیند تنظیم دستگاه را ساده‌تر می‌کند و به تکنسین اجازه می‌دهد سطح حساسیت را با شرایط کابینت و ریسک پروژه هماهنگ کند.

هشت سطح از پیش تنظیم‌شده Fire-1

کاتالوگ به 8 Pre-set Fire-1 Levels اشاره می‌کند.

این ویژگی به کاربر اجازه می‌دهد به‌جای تعریف دستی تمام پارامترهای پایه، از تنظیمات آماده برای انتخاب حساسیت موردنیاز استفاده کند.

با این حال، مهندس باید شرایط واقعی پروژه را بررسی کند. مقدار گردوغبار، تهویه کابینت، نوع تجهیزات، توان الکتریکی و جریان هوا می‌توانند روی انتخاب Sensitivity مناسب اثر بگذارند.

چهار سطح Alarm

CSD-H11 چهار مرحله Alarm دارد:

این ساختار به سیستم اجازه می‌دهد افزایش Smoke Level را مرحله‌به‌مرحله مدیریت کند.

برای مثال، Alert می‌تواند اولین تغییر غیرعادی را گزارش کند. Action می‌تواند مرحله بررسی جدی‌تر را فعال کند. سپس Fire-1 و Fire-2 می‌توانند با سناریوهای Alarm یا فرمان‌های حفاظتی پروژه ارتباط داشته باشند.

پایش دما و رطوبت

CSD-H11 علاوه بر دود و CO، سنسورهای داخلی Temperature و Humidity نیز دارد.

محدوده سنجش دما:

0 تا 100°C

و محدوده سنجش رطوبت:

0 تا 100% RH

است.

AVA همچنین دو Event Threshold برای Temperature، Humidity و CO در مدل‌های مجهز به این سنسورها تعریف می‌کند. در نتیجه، دستگاه می‌تواند اطلاعات بیشتری از شرایط داخلی تابلو یا کابینت در اختیار سیستم قرار دهد.

یادگیری مداوم شرایط محیط

CSD-H از Environment Smoke Learning پشتیبانی می‌کند.

کاتالوگ به 5 Background Average Mode و یادگیری مداوم Smoke Background Level در تمام ساعات شبانه‌روز اشاره می‌کند.

این قابلیت به دستگاه کمک می‌کند سطح طبیعی ذرات موجود در محیط را بهتر بشناسد. سیستم سپس تغییرات جدید را نسبت به Background بررسی می‌کند.

در نتیجه، دستگاه می‌تواند در کنار حساسیت مناسب، رفتار باثبات‌تری در محیط واقعی داشته باشد.

طراحی اختصاصی برای حفاظت از تابلو و کابینت

AVA سری CSD را به‌طور مشخص برای Electrical Cabinet Fire Detection توسعه داده است.

این موضوع اهمیت زیادی دارد. در یک اتاق برق ممکن است تعداد زیادی تابلو در کنار یکدیگر قرار داشته باشند. اگر تنها یک سیستم مرکزی کل اتاق را مانیتور کند، پس از Alarm اپراتور باید محل دقیق مشکل را پیدا کند.

اما یک CSD اختصاصی برای هر کابینت می‌تواند تشخیص را به نقطه ریسک نزدیک‌تر کند. AVA نیز در توضیحات فعلی محصول تأکید می‌کند که این معماری می‌تواند شناسایی Cabinet دارای وضعیت خطر را سریع‌تر کند.

شبکه لوله تا 30 متر

دیتاشیت برای این خانواده Pipe / Tube Length تا:

30 متر

را اعلام می‌کند.

همچنین دستگاه می‌تواند حداکثر 4 Sampling Hole داشته باشد.

این شبکه نسبت به ASDهای بزرگ مانند QUARTAS کوتاه‌تر است، زیرا CSD-H11 اساساً برای حفاظت متمرکز از Cabinet و محدوده کوچک طراحی شده است.

پوشش 100 متر مربع

کاتالوگ ارسالی Coverage دستگاه را:

100m²

اعلام می‌کند.

با این حال، فلسفه اصلی محصول همچنان Cabinet Detection است؛ بنابراین طراح بهتر است دستگاه را صرفاً بر اساس عدد Coverage انتخاب نکند.

جانمایی Sampling Point، وضعیت تهویه کابینت و محل تجهیزات دارای ریسک اهمیت بیشتری دارند.

کنترل مداوم Air Flow

CSD-H11 فقط Smoke را پایش نمی‌کند. Flow Sensor وضعیت جریان هوای Sampling Network را نیز بررسی می‌کند.

کاتالوگ قابلیت‌های زیر را برای Flow Monitoring اعلام می‌کند: Normalize شدن Pipe Flow نسبت به 100 درصد و تشخیص Flow High و Flow Low Fault.

بنابراین دستگاه می‌تواند تغییر غیرعادی جریان نمونه‌برداری را به‌عنوان Fault شناسایی کند.

این قابلیت برای یک ASD اهمیت زیادی دارد؛ زیرا مسدودشدن Tube یا تغییر در مسیر هوا می‌تواند عملکرد Smoke Detection را کاهش دهد.

Aspirator با 10 سطح تنظیم

سرعت Aspirator در CSD-H11 در 10 سطح قابل تنظیم است.

این قابلیت به تکنسین اجازه می‌دهد میزان مکش را متناسب با طول Tube و شرایط نصب تنظیم کند.

تنظیم سرعت باید همراه با طراحی Sampling Network انجام شود؛ زیرا افزایش Fan Speed به‌تنهایی به معنی بهترشدن عملکرد سیستم نیست.

نمایشگر Real-Time

CSD-H یک Front Display عددی دارد که Smoke Value و Air Flow Value را به‌صورت لحظه‌ای نمایش می‌دهد.

این ویژگی در زمان Commissioning و سرویس بسیار کاربردی است. تکنسین بدون اتصال تجهیزات پیچیده جانبی می‌تواند مقدار Smoke و وضعیت Flow را مشاهده کند.

در مدل H11، اطلاعات Auxiliary Sensor از جمله CO نیز می‌تواند در ساختار مانیتورینگ سیستم نقش داشته باشد.

کنترل مستقیم از روی دستگاه

نمایشگر جلویی فقط نقش مانیتور ندارد. کاتالوگ امکان اجرای فرمان‌های اصلی را نیز ذکر می‌کند:

Reset، Isolate / De-Isolate، Silence و Test.

این فرمان‌ها فرآیند تست و نگهداری دوره‌ای را ساده‌تر می‌کنند.

در پروژه‌های واقعی، اجرای برنامه منظم سرویس اهمیت زیادی دارد. اطلاعات بیشتر درباره این موضوع در تعمیر و نگهداری سیستم‌های آتش‌نشانی قابل بررسی است.

دو خروجی Relay قابل برنامه‌ریزی

CSD-H11 دو Relay Output قابل برنامه‌ریزی دارد.

Rating هر رله:

2A @ 30VDC

است.

طراح می‌تواند خروجی‌های Relay را برای انتقال وضعیت‌های موردنیاز به تجهیزات جانبی یا سیستم مرکزی پروژه استفاده کند.

یک ورودی GPI

دستگاه یک General Purpose Input قابل برنامه‌ریزی دارد.

GPI امکان دریافت فرمان یا وضعیت از تجهیزات خارجی را فراهم می‌کند و انعطاف Integration سیستم را افزایش می‌دهد.

ارتباط RS-485 و Modbus RTU

CSD-H11 قابلیت RS-485 Network دارد و از Modbus RTU Open Protocol نیز پشتیبانی می‌کند.

این امکانات برای پروژه‌هایی که چند CSD را نصب می‌کنند اهمیت زیادی دارند. سیستم مرکزی می‌تواند وضعیت تجهیزات مختلف را روی Network مانیتور کند.

در کنار آن، AVA یک Remote Display Unit یا RDU نیز برای CSD-H ارائه می‌کند.

Remote Display Unit اختیاری

RDU می‌تواند به‌عنوان Remote Display و Programmer برای Cabinet Smoke Detector عمل کند.

طبق کاتالوگ، RDU اطلاعات Real-Time Smoke Value، Air Flow Value، Network Address و Active Event Code را نمایش می‌دهد و دارای 20 Segment Smoke Bargraph و Indicators مربوط به Alarm است. همچنین امکان نصب RDU تا حدود 1000 متر دورتر از CSD-H ذکر شده است.

این قابلیت زمانی مفید است که CSD داخل کابینت یا در محل کم‌دسترسی نصب شود.

شرایط کاری دستگاه

این اعداد مربوط به شرایط بهره‌برداری دستگاه هستند و باید از Temperature Detection Range داخلی سنسور جدا در نظر گرفته شوند.

تغذیه و مصرف جریان

CSD-H11 در محدوده ولتاژ:

10 تا 28VDC

کار می‌کند و کاتالوگ Current را:

170mA

اعلام می‌کند.

این مقدار باید هنگام طراحی منبع تغذیه و Backup Power پروژه لحاظ شود.

ابعاد فشرده برای نصب کابینتی

یکی از مزایای اصلی CSD-H، فرم کوچک آن است.

ابعاد اعلام‌شده در کاتالوگ:

227 × 47.8 × 100 میلی‌متر

و وزن خالص:

0.725 کیلوگرم

است.

ابعاد باریک دستگاه با فلسفه نصب مستقیم داخل یا نزدیک Electrical Cabinet هماهنگی دارد.

CSD-H11 برای چه کاربردهایی مناسب است؟

دتکتور دودی مکنده AVA CSD-H11 بیشترین تناسب را با فضاهایی دارد که آتش‌سوزی داخلی یک کابینت می‌تواند خسارت یا توقف قابل توجهی ایجاد کند. تابلوهای برق و کنترل، Switchgear، کابینت تجهیزات حساس، Rackها و برخی تابلوهای صنعتی از نمونه‌های قابل بررسی هستند.

AVA نیز CSD را به‌طور مشخص به‌عنوان راهکار Electrical Cabinet Fire Protection معرفی می‌کند و بر مزیت شناسایی سریع Cabinet دارای مشکل تأکید دارد.

تفاوت CSD-H10 و CSD-H11

کاتالوگ در Ordering Information مدل CSD-H10 را «Cabinet Smoke Detector» و CSD-H11 را «Cabinet Smoke & Carbon Monoxide Detector» معرفی می‌کند.

در نتیجه، اگر پروژه فقط Smoke Detection بخواهد، H10 پاسخ‌گو است؛ اما اگر پایش CO نیز اهمیت داشته باشد، CSD-H11 انتخاب مرتبط این خانواده محسوب می‌شود.

تفاوت CSD-H11 و CSD-H11P

این تفاوت نیز در Ordering Information کاتالوگ مشخص شده است.

CSD-H11 دارای Aspirator است، اما CSD-H11P با عنوان:

Cabinet Smoke & Carbon Monoxide Detector Without Aspirator

معرفی می‌شود.

بنابراین نباید این دو مدل را در صفحه محصول یکی در نظر گرفت.

مزایای CSD-H11 در پروژه‌های تابلو برق

مزیت اصلی این مدل فقط حساسیت Smoke Detector نیست. ترکیب مکش فعال هوا، تشخیص دود، تشخیص CO، Flow Monitoring، سنجش دما و رطوبت، RS-485 و Modbus RTU یک راهکار متمرکز برای حفاظت کابینتی ایجاد می‌کند.

طراحی فشرده نیز به مهندس اجازه می‌دهد دستگاه را نزدیک منبع بالقوه خطر قرار دهد. این نزدیکی می‌تواند زمان شناسایی شرایط غیرعادی را کاهش دهد و محل Cabinet دارای مشکل را مشخص‌تر کند.

سوالات متداول CSD-H11

جمع‌بندی

دتکتور دودی مکنده AVA CSD-H11 برای تشخیص بسیار زودهنگام شرایط غیرعادی داخل تابلوها و کابینت‌های حساس طراحی شده است. این مدل یک Aspirator، Flow Sensor و High Sensitivity Smoke Detector را با قابلیت CO Detection ترکیب می‌کند و می‌تواند Smoke، CO، Temperature و Humidity را در یک معماری فشرده پایش کند.

محدوده Smoke Detection برابر 0.02 تا 25%/m، محدوده CO برابر 0 تا 1000ppm، Tube Length تا 30 متر و تعداد Sampling Hole تا 4 نقطه است. چهار Alarm Level، Aspirator ده‌سرعته، دو Relay، یک GPI، RS-485 و Modbus RTU نیز قابلیت‌های کنترلی و ارتباطی دستگاه را تکمیل می‌کنند.

برای اطلاعات سازنده و بررسی خانواده محصول می‌توانید مستقیماً به صفحه رسمی Cabinet Smoke Detectorهای AVA PREVENT مراجعه کنید. AVA در معرفی فعلی خود نیز سری CSD را به‌عنوان راهکار اختصاصی حفاظت حریق کابینت‌های الکتریکی معرفی می‌کند.
