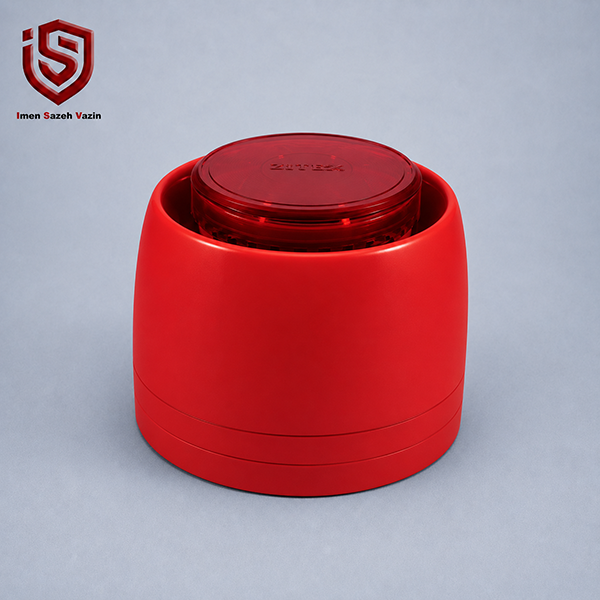

آژیر فلاشر آدرس‌پذیر ZITEX مدل ZX-SS 5500 AD

آژیر فلاشر آدرس پذیر ZX-SS 5500 AD برای ایجاد هشدار صوتی و دیداری در سیستم‌های اعلام حریق آدرس‌پذیر است. این محصول با ترکیب آژیر صوتی و فلاشر قرمز، امکان هشدار هم‌زمان از طریق صدا و نور را فراهم می‌کند و به همین دلیل می‌تواند در پروژه‌هایی که اطلاع‌رسانی سریع و قابل تشخیص اهمیت بالایی دارد، نقش مهمی در بخش Notification سیستم اعلام حریق داشته باشد.

براساس کاتالوگ ZITEX، این مدل به ایزولاتور داخلی مجهز شده، سه سطح صدای قابل انتخاب دارد، از دو Tone مجزا برای Alarm و Evacuation پشتیبانی می‌کند و امکان آدرس‌دهی نرم‌افزاری از طریق پنل یا آدرس‌دهی دستی با Programmer را فراهم می‌سازد. علاوه بر این، قابلیت نصب روی دیوار یا سقف، انتخاب حالت Common/Zonal، حفاظت در برابر پلاریته معکوس و ترمینال‌های Double Screw از دیگر ویژگی‌های آن هستند.

در طراحی یک سیستم اعلام حریق آدرس‌پذیر تنها تشخیص حریق کافی نیست؛ پس از دریافت Alarm، سیستم باید بتواند افراد حاضر در ساختمان را نیز به‌سرعت از شرایط اضطراری مطلع کند. ZX-SS 5500 AD دقیقاً در همین بخش از سیستم قرار می‌گیرد و با ایجاد هشدار صوتی و فلاشر قرمز، امکان اطلاع‌رسانی چندگانه را فراهم می‌کند.

آژیر فلاشر ZX-SS 5500 AD چیست؟

ZX-SS 5500 AD یک آژیر فلاشر آدرس‌پذیر است. واژه Strobe Siren به ترکیب دو عملکرد اشاره دارد:

• Siren برای هشدار صوتی
• Strobe برای هشدار دیداری

در نتیجه، دستگاه تنها به تولید صدای هشدار محدود نمی‌شود و از فلاشر قرمز نیز برای افزایش قابلیت تشخیص وضعیت Alarm استفاده می‌کند.

در سیستم Addressable هر تجهیز با آدرس مشخص در شبکه شناخته می‌شود. بنابراین ZX-SS 5500 AD نیز بخشی از ساختار تجهیزات آدرس‌پذیر سیستم است و می‌تواند براساس طراحی و Programming پروژه مدیریت شود.

این ویژگی در پروژه‌های بزرگ اهمیت بیشتری دارد؛ زیرا طراح سیستم می‌تواند نحوه عملکرد تجهیزات هشدار را متناسب با سناریوی حریق و تخلیه ساختمان تعریف کند.

مشخصات فنی ZX-SS 5500 AD

جدول زیر براساس صفحه اختصاصی محصول در کاتالوگ ZITEX تنظیم شده است.

مشخصه فنی	مقدار
مدل	ZX-SS 5500 AD
نوع تجهیز	Addressable Strobe Siren
استاندارد طراحی	BS EN-54-3 ، EN 54-17
رنگ فلاشر	قرمز
ولتاژ کاری	19 تا 30 V DC
جریان Alarm در Tone 1 – Low	8 mA
جریان Alarm در Tone 1 – Medium	15 mA
جریان Alarm در Tone 1 – High	30 mA
جریان Alarm در Tone 2 – Low	7 mA
جریان Alarm در Tone 2 – Medium	15 mA
جریان Alarm در Tone 2 – High	30 mA
خروجی صدا در فاصله 1 متر – Low	80±5 dB
خروجی صدا در فاصله 1 متر – Medium	90±5 dB
خروجی صدا در فاصله 1 متر – High	100±5 dB
جریان حالت عادی	کمتر از 1 mA
دمای کاری	15- تا 80+ درجه سانتی‌گراد
رطوبت کاری	5% تا 95% RH بدون میعان
درجه حفاظت	IP21C
ابعاد	98 × 81 میلی‌متر
وزن	207 گرم

سه سطح صدای قابل تنظیم در ZX-SS 5500 AD

یکی از قابلیت‌های مهم این آژیر فلاشر، وجود سه سطح خروجی صدای قابل انتخاب است.

براساس کاتالوگ، سطح صدای دستگاه در فاصله یک متری برای هر دو Tone به صورت زیر تعریف شده است:

سطح	خروجی صوتی در فاصله 1 متر
Low	80±5 dB
Medium	90±5 dB
High	100±5 dB

این قابلیت به طراح سیستم اجازه می‌دهد سطح صدای تجهیز را متناسب با شرایط پروژه انتخاب کند.

برای مثال، نیاز صوتی یک فضای کوچک با یک سالن بزرگ یکسان نیست. با این حال، انتخاب سطح مناسب نباید فقط براساس بیشترین مقدار ممکن انجام شود. محاسبات آکوستیکی، صدای پس‌زمینه، جانمایی تجهیزات و الزامات طراحی سیستم باید در نظر گرفته شوند.

دو Tone مجزا برای Alarm و Evacuation

کاتالوگ آژیر فلاشر آدرس پذیر ZX-SS 5500 AD قابلیت 2 Selectable Tones for Alarm and Evacuation Modes را اعلام کرده است.

در نتیجه این تجهیز می‌تواند دو الگوی صوتی قابل انتخاب داشته باشد که برای سناریوهای Alarm و Evacuation در نظر گرفته شده‌اند.

وجود Toneهای متفاوت می‌تواند به تفکیک بهتر شرایط هشدار کمک کند. البته نحوه دقیق استفاده از هر Tone باید براساس Programming سیستم، سناریوی Cause & Effect و دستورالعمل پروژه مشخص شود.

جریان مصرفی در Tone 1 و Tone 2

یکی از نکات مهم در طراحی سیستم اعلام حریق، محاسبه جریان تجهیزات هشدار است.

مقادیر درج‌شده در کاتالوگ برای ZX-SS 5500 AD عبارت‌اند از:

حالت	Low	Medium	High
Tone 1	8 mA	15 mA	30 mA
Tone 2	7 mA	15 mA	30 mA

این اطلاعات برای محاسبات ظرفیت مدار و بررسی مصرف کل تجهیزات اهمیت دارند.

به‌ویژه در پروژه‌هایی که تعداد زیادی آژیر و فلاشر استفاده می‌شود، مجموع جریان مصرفی باید با ظرفیت سیستم و طراحی منبع تغذیه تطبیق داده شود.

فلاشر قرمز برای هشدار دیداری

آژیر فلاشر آدرس پذیر ZX-SS 5500 AD علاوه بر آژیر صوتی، به Strobe مجهز است و رنگ فلاشر در جدول مشخصات فنی Red اعلام شده است.

وجود هشدار دیداری در کنار هشدار صوتی باعث می‌شود وضعیت Alarm تنها به صدا متکی نباشد.

این قابلیت می‌تواند در محیط‌هایی که صدای پس‌زمینه وجود دارد یا برای افزایش وضوح هشدار، اهمیت بیشتری پیدا کند.

با این حال، میزان و نحوه پوشش Strobe باید براساس طراحی سیستم و الزامات پروژه بررسی شود؛ صفحه کاتالوگ مورد استفاده مقدار شدت نوری یا مشخصات Candela را اعلام نکرده است، بنابراین چنین مقادیری نباید بدون دیتاشیت تکمیلی به این محصول نسبت داده شوند.

ایزولاتور داخلی ZX-SS 5500 AD

یکی از نقاط مهم این مدل، Built-in Isolator است.

ایزولاتور داخلی برای مدیریت بهتر خطا در شبکه آدرس‌پذیر طراحی شده است. در Loop سیستم اعلام حریق، تجهیزات مختلف روی یک مسیر ارتباطی قرار می‌گیرند. بنابراین ایجاد خطا در یک بخش از مدار می‌تواند عملکرد سایر تجهیزات را تحت تأثیر قرار دهد.

ZX-SS 5500 AD براساس کاتالوگ از ایزولاتور داخلی برخوردار است و استاندارد EN 54-17 نیز در جدول Design Standard آن درج شده است.

این قابلیت به‌خصوص در پروژه‌های بزرگ و شبکه‌های دارای تعداد زیاد تجهیزات اهمیت بیشتری دارد.

آدرس‌دهی نرم‌افزاری یا دستی

آژیر فلاشر آدرس پذیر ZX-SS 5500 AD قابلیت آدرس‌دهی به دو روش را دارد:

• Soft Addressing از طریق پنل
• Manual Addressing با Programmer

بنابراین تیم راه‌اندازی می‌تواند براساس روش Commissioning سیستم، آدرس تجهیز را از طریق کنترل پنل یا Programmer تعیین کند.

در یک پروژه حرفه‌ای، آدرس هر آژیر فلاشر باید با موقعیت واقعی آن روی نقشه‌ها و تنظیمات سیستم هماهنگ باشد.

این موضوع هنگام تست، تعمیر و نگهداری سیستم اهمیت زیادی پیدا می‌کند.

سه حالت کاری قابل انتخاب

در کاتالوگ عبارت 3 Selectable Working Modes برای ZX-SS 5500 AD درج شده است.

بنابراین این محصول دارای سه حالت کاری قابل انتخاب است.

با این حال، صفحه کاتالوگ ارسالی جزئیات دقیق این سه حالت را مشخص نکرده است. در نتیجه برای تعریف دقیق عملکرد هر Mode باید Manual یا دیتاشیت تکمیلی سازنده بررسی شود.

این نکته اهمیت دارد؛ زیرا نباید جزئیاتی که در منبع فنی موجود نیستند به محصول نسبت داده شوند.

قابلیت Common و Zonal Mode

Selectable Common/Zonal Mode یکی دیگر از ویژگی‌های اعلام‌شده برای ZX-SS 5500 AD است.

این قابلیت نشان می‌دهد تجهیز می‌تواند در سناریوی Common یا Zonal مورد استفاده قرار گیرد.

نحوه دقیق عملکرد این دو حالت باید در Programming سیستم و براساس معماری کنترل پنل مشخص شود.

در پروژه‌های پیشرفته، این قابلیت می‌تواند برای هماهنگ کردن نحوه فعال شدن تجهیزات هشدار با سناریوهای مختلف اعلام و تخلیه کاربرد داشته باشد.

نصب دیواری و سقفی

کاتالوگ قابلیت Ceiling and Wall Mount را برای این محصول ذکر می‌کند.

بنابراین ZX-SS 5500 AD قابلیت نصب روی:

• دیوار
• سقف

را دارد.

این انعطاف در نصب می‌تواند جانمایی تجهیزات را برای طراح ساده‌تر کند.

البته محل نصب نهایی باید براساس پوشش صوتی، قابلیت مشاهده فلاشر، ارتفاع نصب و الزامات طراحی پروژه تعیین شود.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection نیز یکی از ویژگی‌های این مدل است.

این قابلیت برای افزایش حفاظت مدار الکترونیکی در برابر اشتباه احتمالی در اتصال پلاریته طراحی شده است.

با این حال، وجود این حفاظت نباید جایگزین اجرای صحیح سیم‌کشی شود. نصب باید مطابق نقشه‌ها، پلاریته مشخص‌شده و دستورالعمل سازنده انجام شود.

ترمینال‌های Double Screw

ZX-SS 5500 AD از Double Screw Type Terminals بهره می‌برد.

همچنین کاتالوگ عبارت Sufficient Spacing for Proper Wiring را برای این محصول ذکر کرده است.

این طراحی فضای مناسب‌تری برای ورود و خروج سیم‌های Loop فراهم می‌کند و می‌تواند فرآیند نصب و سرویس تجهیزات را ساده‌تر سازد.

برای مشاهده سایر تجهیزات اعلام حریق آدرس‌پذیر می‌توان آژیرها، فلاشرها، دتکتورها و تجهیزات کنترلی را براساس نوع سیستم و مشخصات پروژه مقایسه کرد.

ساختار داخلی ZX-SS 5500 AD

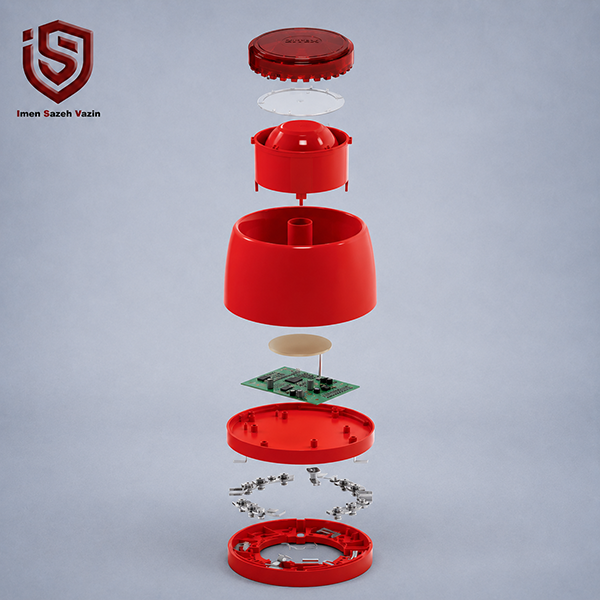

در سمت راست صفحه محصول، کاتالوگ یک Exploded View یا تصویر انفجاری کامل از ZX-SS 5500 AD ارائه می‌کند.

در این تصویر اجزای محصول به‌صورت لایه‌ای نمایش داده شده‌اند و می‌توان بخش‌هایی مانند:

• کاور فلاشر
• بخش اپتیکی فلاشر
• محفظه آژیر
• بدنه خارجی قرمز
• بخش داخلی صوتی
• برد الکترونیکی
• پایه داخلی
• ترمینال‌های اتصال
• پایه نصب

را مشاهده کرد.

تصویر انفجاری نشان می‌دهد اجزای صوتی، دیداری و الکترونیکی در یک مجموعه یکپارچه قرار گرفته‌اند.

جدول قابلیت‌های اصلی ZX-SS 5500 AD

قابلیت	وضعیت
Addressable	دارد
Siren	دارد
Strobe	دارد
Built-in Isolator	دارد
Soft Addressing	دارد
Manual Addressing	دارد
سه سطح صدا	دارد
سه Working Mode	دارد
دو Tone	دارد
Alarm / Evacuation Tone	دارد
Common / Zonal Mode	قابل انتخاب
نصب سقفی	دارد
نصب دیواری	دارد
Reverse Polarity Protection	دارد
Double Screw Terminals	دارد
فضای مناسب سیم‌کشی	دارد

مقایسه ZX-SS 5500 AD با ZX-S 5000 AD

یکی از بهترین روش‌ها برای شناخت ZX-SS 5500 AD، مقایسه آن با آژیر آدرس‌پذیر ZX-S 5000 AD است که در صفحه قبل کاتالوگ معرفی شده است.

ویژگی	ZX-SS 5500 AD	ZX-S 5000 AD
نوع محصول	Addressable Strobe Siren	Addressable Siren
هشدار صوتی	دارد	دارد
هشدار دیداری	دارد	ندارد
رنگ Strobe	قرمز	—
Built-in Isolator	دارد	دارد
سه سطح صدا	دارد	دارد
دو Tone	دارد	دارد
ولتاژ کاری	19–30 V DC	19–30 V DC
جریان Quiescent	کمتر از 1 mA	کمتر از 1 mA
حداکثر خروجی صدا	100±5 dB	100±5 dB
درجه حفاظت	IP21C	IP21C
ابعاد	98×81 mm	98×81 mm
وزن	207 g	184 g

تفاوت اصلی این دو مدل در وجود Strobe است. ZX-S 5000 AD یک Addressable Siren است؛ در حالی که ZX-SS 5500 AD علاوه بر آژیر، فلاشر قرمز نیز دارد.

بنابراین در پروژه‌ای که هشدار صوتی و دیداری به‌صورت هم‌زمان موردنیاز است، ZX-SS 5500 AD قابلیت بیشتری ارائه می‌کند.

ZX-SS 5500 AD برای چه پروژه‌هایی مناسب است؟

این محصول برای سیستم‌های اعلام حریق آدرس‌پذیر طراحی شده است و می‌تواند براساس طراحی پروژه در ساختمان‌هایی مانند موارد زیر بررسی شود:

• مجتمع‌های تجاری
• ساختمان‌های اداری
• هتل‌ها
• بیمارستان‌ها
• مراکز آموزشی
• ساختمان‌های چندطبقه
• مراکز عمومی
• مجموعه‌های صنعتی
• پروژه‌های دارای سیستم Addressable
• پروژه‌های نیازمند هشدار صوتی و دیداری هم‌زمان

نوع، تعداد و محل نصب آژیر فلاشر باید براساس طراحی سیستم اعلام حریق و محاسبات پروژه تعیین شود.

چرا ترکیب Siren و Strobe اهمیت دارد؟

در بسیاری از پروژه‌ها، اتکا به یک نوع هشدار کافی نیست.

Siren برای ایجاد Alarm صوتی استفاده می‌شود. در مقابل، Strobe یک نشانه دیداری ایجاد می‌کند.

ترکیب این دو روش باعث می‌شود وضعیت حریق از دو مسیر متفاوت اطلاع‌رسانی شود.

در طراحی یک شبکه هوشمند اعلام حریق هماهنگی میان دتکتورها، شستی‌ها، کنترل پنل و تجهیزات هشدار اهمیت زیادی دارد. ZX-SS 5500 AD به‌عنوان تجهیز خروجی، وظیفه انتقال هشدار صوتی و دیداری به کاربران ساختمان را بر عهده دارد.

خروجی صدای 100±5 دسی‌بل

در حالت High، خروجی صوتی دستگاه در فاصله یک متری برابر با 100±5 dB اعلام شده است.

این عدد باید در کنار شرایط واقعی پروژه بررسی شود.

مقدار صدایی که در نقطه دریافت به گوش می‌رسد به فاصله، معماری فضا، موانع، جنس سطوح و صدای پس‌زمینه وابسته است. بنابراین مشخصات یک‌متری کاتالوگ نباید به‌تنهایی جایگزین طراحی آکوستیکی پروژه شود.

درجه حفاظت IP21C

درجه حفاظت ZX-SS 5500 AD برابر IP21C اعلام شده است.

بنابراین محل نصب باید با این سطح حفاظت سازگار باشد.

در محیط‌هایی که شرایط رطوبتی، گردوغبار یا عوامل محیطی شدیدتری وجود دارد، طراح باید نیاز به درجه حفاظت بالاتر را بررسی کند.

محدوده دمای کاری

محدوده دمای کاری دستگاه از 15- تا 80+ درجه سانتی‌گراد اعلام شده است.

همچنین رطوبت کاری:

5% تا 95% RH، بدون میعان

است.

این پارامترها باید هنگام بررسی شرایط محیط نصب مورد توجه قرار گیرند.

ابعاد و وزن ZX-SS 5500 AD

ابعاد محصول برابر است با:

98 × 81 میلی‌متر

و وزن آن:

207 گرم

اعلام شده است.

ساختار دایره‌ای و ابعاد جمع‌وجور محصول امکان نصب آن روی دیوار یا سقف را فراهم می‌کند.

مزایای ZX-SS 5500 AD

مهم‌ترین مزایای این محصول عبارت‌اند از:

• هشدار صوتی و دیداری در یک تجهیز
• ساختار Addressable
• Built-in Isolator
• سه سطح قابل انتخاب صدا
• دو Tone برای Alarm و Evacuation
• سه Working Mode
• امکان Common/Zonal
• Soft و Manual Addressing
• امکان نصب دیواری یا سقفی
• حفاظت در برابر پلاریته معکوس
• مصرف جریان حالت عادی کمتر از 1 mA
• حداکثر خروجی صوتی 100±5 dB
• ترمینال‌های Double Screw

4 ویژگی برجسته ZX-SS 5500 AD

ویژگی	توضیح کوتاه
آژیر و فلاشر یکپارچه	ایجاد هشدار صوتی و دیداری به‌صورت هم‌زمان
سه سطح خروجی صوتی	قابلیت انتخاب Low، Medium و High تا 100±5 dB
Built-in Isolator	کمک به مدیریت خطا در Loop سیستم آدرس‌پذیر
دو Tone مجزا	قابلیت انتخاب صدای متفاوت برای Alarm و Evacuation

سوالات متداول درباره ZX-SS 5500 AD

ZX-SS 5500 AD چه نوع تجهیزی است؟

یک Addressable Strobe Siren یا آژیر فلاشر آدرس‌پذیر است.

آیا ZX-SS 5500 AD ایزولاتور داخلی دارد؟

بله. Built-in Isolator در فهرست مشخصات رسمی محصول درج شده است.

حداکثر خروجی صوتی دستگاه چقدر است؟

در حالت High، خروجی صوتی در فاصله یک متری 100±5 dB اعلام شده است.

چند سطح صدا دارد؟

سه سطح Low، Medium و High.

چند Tone دارد؟

دو Tone قابل انتخاب برای حالت‌های Alarm و Evacuation.

رنگ فلاشر چیست؟

قرمز.

ولتاژ کاری دستگاه چقدر است؟

19 تا 30 ولت DC.

جریان مصرفی حالت عادی چقدر است؟

کمتر از 1 میلی‌آمپر.

آیا روی دیوار و سقف قابل نصب است؟

بله. Ceiling and Wall Mount در قابلیت‌های محصول ذکر شده است.

درجه حفاظت دستگاه چیست؟

IP21C.

ابعاد و وزن آن چقدر است؟

ابعاد 98 × 81 میلی‌متر و وزن 207 گرم است.

جمع‌بندی

آژیر فلاشر آدرس پذیر ZX-SS 5500 AD یک تجهیز هشدار صوتی و دیداری برای سیستم‌های اعلام حریق Addressable است. این محصول با ترکیب Siren و Strobe قرمز، امکان ایجاد هشدار چندگانه را فراهم می‌کند.

Built-in Isolator، سه سطح صدای قابل انتخاب، دو Tone برای Alarm و Evacuation، سه Working Mode، قابلیت Common/Zonal، آدرس‌دهی نرم‌افزاری یا دستی، Reverse Polarity Protection و امکان نصب روی سقف یا دیوار از ویژگی‌های اصلی این مدل هستند.

براساس کاتالوگ، ولتاژ کاری ZX-SS 5500 AD برابر 19 تا 30V DC، جریان حالت عادی کمتر از 1mA، حداکثر خروجی صوتی 100±5dB در فاصله یک متر، درجه حفاظت IP21C و وزن دستگاه 207 گرم است.
