ماژول ورودی خروجی آدرس‌پذیر ZITEX مدل ZX-MI/O 3000 AD

ماژول ورودی خروجی آدرس‌پذیر ZITEX مدل ZX-MI/O 3000 AD یک Addressable Input / Output Module با ساختار 2 IN / 2 OUT است که برای ارتباط میان سیستم اعلام حریق آدرس‌پذیر و تجهیزات جانبی پروژه طراحی شده است. این ماژول می‌تواند سیگنال‌های ورودی را مانیتور کند و از طریق رله خروجی، فرمان لازم برای راه‌اندازی تجهیزات خارجی را در اختیار سیستم قرار دهد.

وجود دو ورودی و دو خروجی، ایزولاتور داخلی، قابلیت آدرس‌دهی نرم‌افزاری یا دستی، 17 حالت مختلف برای فعال‌سازی خروجی و LED سه‌حالته از مهم‌ترین ویژگی‌های ZX-MI/O 3000 AD محسوب می‌شوند. به همین دلیل، این محصول در پروژه‌هایی که سیستم اعلام حریق باید علاوه بر تشخیص حریق با سایر تجهیزات ساختمان ارتباط داشته باشد، نقش مهمی در بخش Interface و کنترل ایفا می‌کند.

در یک سیستم اعلام حریق آدرس‌پذیر ماژول‌های ورودی و خروجی امکان توسعه منطق کنترلی سیستم را فراهم می‌کنند. به این ترتیب، کنترل پنل می‌تواند اطلاعات برخی تجهیزات جانبی را دریافت کند و براساس برنامه تعریف‌شده، خروجی موردنیاز را فعال کند.

ZX-MI/O 3000 AD چیست؟

ZX-MI/O 3000 AD یک ماژول آدرس‌پذیر ورودی و خروجی است که طبق کاتالوگ دارای دو ورودی و دو خروجی است.

عبارت 2 IN / 2 OUT در نام فنی محصول نشان می‌دهد که ماژول برای مدیریت دو کانال ورودی و دو کانال خروجی طراحی شده است. این ساختار امکان می‌دهد سیستم اعلام حریق با تجهیزات خارجی ارتباط بیشتری داشته باشد.

در بخش ورودی، ماژول قابلیت Monitoring of Input Signals دارد. بنابراین ورودی‌ها می‌توانند برای دریافت و مانیتور کردن سیگنال‌های تجهیزات متصل مورد استفاده قرار گیرند.

در بخش خروجی نیز کاتالوگ عبارت Output Relay for Triggering External Equipment را درج کرده است. در نتیجه، ماژول می‌تواند از طریق رله خروجی فرمان فعال‌سازی تجهیزات خارجی را فراهم کند.

کاربرد ماژول ورودی خروجی در سیستم اعلام حریق

یک سیستم اعلام حریق پیشرفته فقط از دتکتور، شستی و آژیر تشکیل نمی‌شود. در بسیاری از پروژه‌ها، کنترل پنل باید با تجهیزات دیگری نیز تبادل فرمان داشته باشد.

ZX-MI/O 3000 AD برای همین بخش از سیستم طراحی شده است.

براساس قابلیت‌های اعلام‌شده در کاتالوگ، این ماژول می‌تواند:

• سیگنال‌های ورودی را مانیتور کند
• فرمان خروجی ایجاد کند
• تجهیزات خارجی را از طریق رله تحریک کند
• رفتار خروجی را در حالت‌های مختلف تنظیم کند
• به‌عنوان تجهیز آدرس‌پذیر داخل شبکه سیستم قرار گیرد

این قابلیت‌ها باعث می‌شوند طراح بتواند ماژول را در منطق Cause & Effect پروژه وارد کند و رفتار سیستم را براساس نیاز واقعی ساختمان تعریف کند.

برای مقایسه ماژول‌ها و سایر تجهیزات تخصصی سیستم اعلام حریق بهتر است نوع ورودی، خروجی، ظرفیت رله و نحوه Programming هر تجهیز به‌صورت جداگانه بررسی شود.

مشخصات فنی ZX-MI/O 3000 AD

مشخصه فنی	مقدار
برند	ZITEX
مدل	ZX-MI/O 3000 AD
نوع محصول	Addressable Input / Output Module
تعداد ورودی	2
تعداد خروجی	2
استاندارد طراحی	EN 54-18 و EN 54-17
ولتاژ کاری	19 تا 30 V DC
جریان حالت عادی	کمتر از 300 µA
جریان ورودی در حالت Alarm	کمتر از 5 mA
مشخصات رله خروجی	30 V، 1 A
درجه حفاظت	IP40
اندازه ترمینال پایه برای نصب سیم	8 × 8 mm
دمای کاری	15- تا 80+ درجه سانتی‌گراد
رطوبت کاری	5% تا 95% RH بدون میعان
ابعاد	86 × 86 × 44 mm
وزن	144 g

تمام مقادیر جدول از صفحه فنی ZX-MI/O 3000 AD در کاتالوگ ZITEX استخراج شده‌اند.

دو ورودی و دو خروجی در یک ماژول

یکی از مهم‌ترین ویژگی‌های ZX-MI/O 3000 AD، ساختار 2 IN / 2 OUT است.

این طراحی به سیستم اجازه می‌دهد از یک ماژول برای مدیریت چند عملکرد استفاده کند. در نتیجه، در پروژه‌هایی که به چند ورودی و خروجی نیاز دارند، استفاده از این ساختار می‌تواند طراحی شبکه را منظم‌تر کند.

ورودی‌ها وظیفه دریافت و مانیتور کردن سیگنال را بر عهده دارند. در مقابل، خروجی‌ها برای ایجاد فرمان کنترلی مورد استفاده قرار می‌گیرند.

این ترکیب باعث می‌شود ZX-MI/O 3000 AD هم در بخش Monitoring و هم در بخش Control سیستم نقش داشته باشد.

مانیتورینگ سیگنال‌های ورودی

Monitoring of Input Signals یکی از قابلیت‌هایی است که کاتالوگ به‌صورت مشخص برای این مدل اعلام کرده است.

در نتیجه، ماژول می‌تواند وضعیت سیگنال ورودی را تحت نظارت سیستم قرار دهد.

این قابلیت زمانی اهمیت پیدا می‌کند که کنترل پنل نیاز داشته باشد وضعیت یک تجهیز یا Contact خارجی را در منطق سیستم اعلام حریق لحاظ کند.

نوع دقیق تجهیز متصل و نحوه سیم‌کشی باید براساس نقشه اجرایی، Programming سیستم و دستورالعمل فنی پروژه تعیین شود.

رله خروجی برای فعال‌سازی تجهیزات خارجی

ZX-MI/O 3000 AD دارای Output Relay for Triggering External Equipment است.

طبق جدول مشخصات فنی، رله خروجی با مقدار:

30V / 1A

در کاتالوگ معرفی شده است.

وجود رله خروجی باعث می‌شود ماژول بتواند در منطق کنترلی سیستم مورد استفاده قرار گیرد.

البته توان و نوع بار متصل باید با مشخصات رله تطابق داشته باشد. اتصال مستقیم هر تجهیز بدون بررسی مشخصات الکتریکی خروجی روش درستی نیست و طراحی باید براساس ظرفیت اعلام‌شده انجام شود.

17 حالت مختلف برای فعال‌سازی خروجی

یکی از قابلیت‌های شاخص ZX-MI/O 3000 AD، وجود 17 Different Modes for Activation of the Module’s Output است.

این ویژگی نشان می‌دهد خروجی ماژول تنها یک عملکرد ثابت ندارد و می‌تواند براساس Programming سیستم رفتارهای مختلفی داشته باشد.

وجود 17 حالت عملکردی، انعطاف ماژول را برای استفاده در سناریوهای مختلف افزایش می‌دهد.

کاتالوگ ارسالی نام و جزئیات تک‌تک این 17 حالت را ارائه نکرده است. بنابراین برای تنظیم دقیق هر Mode باید Manual یا نرم‌افزار Configuration مربوط به سیستم بررسی شود.

قابلیت ایجاد رفتارهای مختلف توسط ماژول

در کنار 17 حالت خروجی، کاتالوگ قابلیت Multiple Generation and Behavior Modes را نیز برای ZX-MI/O 3000 AD اعلام کرده است.

این ویژگی امکان تعریف رفتارهای مختلف را در ساختار کنترلی ماژول فراهم می‌کند.

در سیستم‌های اعلام حریق آدرس‌پذیر، این انعطاف می‌تواند برای طراحی سناریوهای Cause & Effect اهمیت زیادی داشته باشد؛ زیرا رفتار خروجی باید براساس وضعیت ورودی، Alarm و Programming کلی سیستم تعیین شود.

ایزولاتور داخلی ZX-MI/O 3000 AD

ZX-MI/O 3000 AD دارای Built-in Isolator یا ایزولاتور داخلی است.

وجود ایزولاتور داخلی یکی از ویژگی‌های مهم تجهیزات آدرس‌پذیر ZITEX محسوب می‌شود. ایزولاتور برای مدیریت خطا در ساختار Loop و محدود کردن اثر برخی خطاهای مدار در نظر گرفته شده است.

استاندارد EN 54-17 نیز در بخش Design Standard این محصول درج شده است.

در پروژه‌هایی که تعداد زیادی دتکتور، ماژول، شستی و تجهیزات دیگر در یک Loop قرار می‌گیرند، طراحی صحیح مدیریت خطا اهمیت بالایی دارد.

آدرس‌دهی نرم‌افزاری و دستی

ZX-MI/O 3000 AD از دو روش آدرس‌دهی پشتیبانی می‌کند:

• Soft Addressing از طریق کنترل پنل
• Manual Addressing از طریق Programmer

این قابلیت به تیم نصب و راه‌اندازی اجازه می‌دهد روش مناسب آدرس‌دهی را براساس ساختار پروژه انتخاب کند.

در سیستم آدرس‌پذیر، هر ماژول باید با آدرس و نام مشخص در Programming سیستم ثبت شود. به این ترتیب، کنترل پنل می‌تواند وضعیت همان تجهیز را دقیقاً شناسایی و مدیریت کند.

LED سه‌حالته برای نمایش وضعیت ماژول

ZX-MI/O 3000 AD دارای Three-mode Functional LED است.

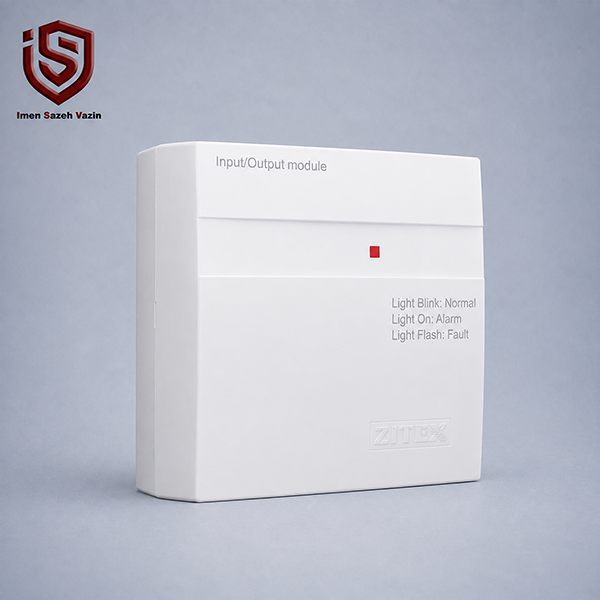

روی بدنه محصول نیز توضیحات مربوط به سه وضعیت LED درج شده است:

• Light Blink: Normal
• Light On: Alarm
• Light Flash: Fault

بنابراین LED دستگاه می‌تواند وضعیت‌های Normal، Alarm و Fault را به شکل‌های مختلف نمایش دهد.

این قابلیت در زمان نصب، تست و نگهداری سیستم مفید است؛ زیرا تکنسین می‌تواند وضعیت ماژول را مستقیماً از روی تجهیز نیز بررسی کند.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection نیز در فهرست قابلیت‌های این مدل قرار دارد.

این ویژگی برای افزایش حفاظت مدار در برابر اتصال اشتباه پلاریته در نظر گرفته شده است.

با این حال، نصب و سیم‌کشی باید همیشه مطابق نقشه و دستورالعمل سازنده انجام شود. وجود مدار حفاظتی جایگزین اجرای صحیح کابل‌کشی نیست.

طراحی ABS و ساختار جمع‌وجور

کاتالوگ برای این ماژول عبارت Professional Design and Manufacturing (ABS) را ذکر کرده است.

ابعاد ZX-MI/O 3000 AD برابر:

86 × 86 × 44 میلی‌متر

و وزن آن:

144 گرم

است.

این ابعاد باعث می‌شود ماژول ساختار نسبتاً جمع‌وجوری داشته باشد و بتوان آن را در محل مناسب سیستم نصب کرد.

فضای مناسب سیم‌کشی و ترمینال‌های پیچی

دو ویژگی مهم دیگر در کاتالوگ عبارت‌اند از:

• Sufficient Spacing for Proper Wiring
• Screw Type Terminals

فضای مناسب برای سیم‌کشی می‌تواند نصب و سرویس تجهیزات را ساده‌تر کند. همچنین استفاده از ترمینال‌های پیچی امکان اتصال کابل‌ها را در ساختار ماژول فراهم می‌کند.

اندازه Base Terminal برای نصب سیم نیز 8 × 8 میلی‌متر در جدول مشخصات درج شده است.

در یک شبکه اعلام حریق آدرس‌پذیر حرفه‌ای کیفیت اجرای Loop، اتصالات و سیم‌کشی ماژول‌ها نقش مهمی در پایداری عملکرد سیستم دارد.

استانداردهای ZX-MI/O 3000 AD

براساس کاتالوگ، Design Standard این محصول شامل موارد زیر است:

EN 54-18
EN 54-17

این اطلاعات مستقیماً از جدول فنی سازنده نقل شده‌اند. در زمان طراحی یا تأیید یک پروژه، گواهی‌ها و مستندات رسمی مورد درخواست کارفرما یا مرجع تأیید نیز باید جداگانه بررسی شوند.

درجه حفاظت IP40

درجه حفاظت ZX-MI/O 3000 AD برابر IP40 است.

در نتیجه، شرایط محیط نصب باید با این درجه حفاظت هماهنگ باشد. برای محیط‌هایی که به درجه حفاظت بالاتری نیاز دارند، انتخاب تجهیز باید براساس شرایط واقعی پروژه انجام شود.

محدوده دمای کاری

دمای کاری ZX-MI/O 3000 AD در کاتالوگ از:

15- تا 80+ درجه سانتی‌گراد

اعلام شده است.

رطوبت کاری نیز:

5% تا 95% RH بدون میعان

است.

این دو پارامتر باید هنگام انتخاب محل نصب و شرایط بهره‌برداری در نظر گرفته شوند.

جدول قابلیت‌های اصلی ZX-MI/O 3000 AD

قابلیت	وضعیت
Addressable	دارد
تعداد ورودی	2
تعداد خروجی	2
Built-in Isolator	دارد
Soft Addressing	دارد
Manual Addressing	دارد
LED سه‌حالته	دارد
Monitoring Input Signals	دارد
Output Relay	دارد
17 Output Activation Modes	دارد
Multiple Behavior Modes	دارد
Reverse Polarity Protection	دارد
Screw Type Terminals	دارد
فضای مناسب سیم‌کشی	دارد

مقایسه ZX-MI/O 3000 AD با ZX-MI 3000 AD و ZX-MO 3000 AD

در همین بخش از کاتالوگ سه نوع ماژول مرتبط معرفی شده‌اند:

مدل	نوع ماژول	نقش اصلی
ZX-MI/O 3000 AD	Input / Output Module	دو ورودی + دو خروجی
ZX-MI 3000 AD	Input Module	ورودی
ZX-MO 3000 AD	Output Module	خروجی

ZX-MI/O 3000 AD به دلیل ترکیب Input و Output در یک محصول، برای پروژه‌هایی که هم دریافت سیگنال و هم ارسال فرمان موردنیاز است، ساختار متفاوتی نسبت به مدل‌های فقط ورودی یا فقط خروجی دارد.

ZX-MI/O 3000 AD چه زمانی کاربرد بیشتری دارد؟

این محصول زمانی اهمیت پیدا می‌کند که سیستم اعلام حریق نیاز داشته باشد با تجهیزات دیگری تعامل داشته باشد.

ماژول می‌تواند اطلاعات ورودی را مانیتور کند و در سمت خروجی نیز فرمان رله ارائه دهد. بنابراین طراح می‌تواند از آن به‌عنوان یک واسط میان شبکه آدرس‌پذیر و تجهیزات خارجی استفاده کند.

با این حال، نوع دقیق تجهیزی که به ورودی یا خروجی متصل می‌شود باید براساس طراحی پروژه تعیین شود. کاتالوگ فهرست مشخصی از تجهیزات خارجی مجاز ارائه نکرده است، بنابراین نباید کاربرد خاصی بدون مراجعه به Manual سازنده به محصول نسبت داده شود.

4 ویژگی برجسته ZX-MI/O 3000 AD

ویژگی	توضیح کوتاه
2 ورودی و 2 خروجی	مانیتورینگ ورودی و ایجاد فرمان خروجی در یک ماژول
17 حالت خروجی	انعطاف بالا در Programming نحوه فعال‌سازی خروجی
Built-in Isolator	ایزولاتور داخلی برای مدیریت بهتر خطا در Loop
LED سه‌حالته	نمایش وضعیت Normal، Alarm و Fault

مزایای ماژول ZX-MI/O 3000 AD

مهم‌ترین مزیت این محصول، ترکیب دو عملکرد Input و Output در یک تجهیز آدرس‌پذیر است.

علاوه بر این، Built-in Isolator، 17 حالت فعال‌سازی خروجی، آدرس‌دهی نرم‌افزاری یا دستی و مانیتورینگ سیگنال‌های ورودی، انعطاف مناسبی برای طراحی سناریوهای کنترلی فراهم می‌کنند.

ابعاد 86 × 86 × 44 میلی‌متری، جریان آماده‌به‌کار کمتر از 300 میکروآمپر و محدوده دمای کاری گسترده نیز از دیگر مشخصات این مدل هستند.

سوالات متداول درباره ZX-MI/O 3000 AD

ZX-MI/O 3000 AD چه نوع تجهیزی است؟

یک Addressable Input / Output Module با دو ورودی و دو خروجی است.

چند ورودی و خروجی دارد؟

دو ورودی و دو خروجی.

آیا ایزولاتور داخلی دارد؟

بله. Built-in Isolator در مشخصات رسمی محصول ذکر شده است.

خروجی ماژول چه ظرفیتی دارد؟

طبق جدول کاتالوگ، رله خروجی 30V و 1A اعلام شده است.

چند حالت برای فعال‌سازی خروجی دارد؟

17 حالت مختلف برای فعال‌سازی خروجی ماژول در کاتالوگ ذکر شده است.

LED دستگاه چه وضعیت‌هایی را نشان می‌دهد؟

Normal، Alarm و Fault.

ولتاژ کاری دستگاه چقدر است؟

19 تا 30 ولت DC.

جریان حالت عادی چقدر است؟

کمتر از 300 میکروآمپر.

درجه حفاظت دستگاه چیست؟

IP40.

ابعاد و وزن آن چقدر است؟

ابعاد 86 × 86 × 44 میلی‌متر و وزن 144 گرم است.

جمع‌بندی

ماژول ورودی خروجی آدرس‌پذیر ZITEX مدل ZX-MI/O 3000 AD یک تجهیز 2 IN / 2 OUT برای مانیتورینگ سیگنال‌های ورودی و ایجاد فرمان خروجی در سیستم اعلام حریق Addressable است.

این محصول علاوه بر دو ورودی و دو خروجی، به Built-in Isolator، LED سه‌حالته، Soft و Manual Addressing، 17 حالت فعال‌سازی خروجی، Reverse Polarity Protection و رله خروجی 30V/1A مجهز است.

براساس جدول فنی کاتالوگ، ZX-MI/O 3000 AD با ولتاژ 19 تا 30V DC کار می‌کند، جریان آماده‌به‌کار آن کمتر از 300µA است و استانداردهای EN 54-18 و EN 54-17 برای آن درج شده‌اند.
