ماژول ورودی آدرسپذیر ZITEX مدل ZX-MI 3000 AD
ماژول ورودی آدرس پذیر ZX-MI 3000 AD یک Addressable Input Module برای دریافت و مانیتورینگ سیگنال تجهیزات خارجی در سیستم اعلام حریق آدرسپذیر است. این ماژول به کنترل پنل اجازه میدهد وضعیت یک ورودی خارجی را در شبکه دریافت و براساس منطق برنامهریزیشده سیستم پردازش کند.
براساس کاتالوگ ZITEX، ZX-MI 3000 AD به Built-in Isolator مجهز است و قابلیت آدرسدهی نرمافزاری از طریق کنترل پنل یا آدرسدهی دستی با Programmer را دارد. همچنین LED سهحالته، حفاظت در برابر پلاریته معکوس، مانیتورینگ سیگنال ورودی و قابلیت تعریف رفتارهای مختلف از مهمترین امکانات این مدل هستند.
در یک سیستم اعلام حریق آدرسپذیر ممکن است کنترل پنل نیاز داشته باشد اطلاعات تجهیزاتی خارج از Loop اصلی را دریافت کند. ماژول ZX-MI 3000 AD برای ایجاد همین نقطه ارتباطی طراحی شده است و میتواند وضعیت ورودی را به سیستم اعلام حریق منتقل کند.
ZX-MI 3000 AD چیست؟
ماژول ورودی آدرس پذیر ZX-MI 3000 AD یک ماژول ورودی آدرسپذیر است که وظیفه اصلی آن Monitoring of Input Signals یا مانیتورینگ سیگنالهای ورودی است.
این ماژول در شبکه Addressable دارای آدرس مشخص است. بنابراین کنترل پنل میتواند وضعیت همین ماژول را بهصورت مستقل شناسایی و پردازش کند.
به زبان ساده، ZX-MI 3000 AD زمانی استفاده میشود که یک سیگنال خارجی باید وارد سیستم اعلام حریق شود.
سیستم سپس براساس وضعیت ورودی و Programming کنترل پنل تصمیم میگیرد چه اقدامی انجام شود.
کاربرد ماژول ورودی در سیستم اعلام حریق
در پروژههای حرفهای، تمام اطلاعات موردنیاز کنترل پنل الزاماً از دتکتورها و شستیهای آدرسپذیر دریافت نمیشوند.
گاهی لازم است وضعیت یک Contact یا تجهیز خارجی نیز وارد منطق سیستم شود. در این شرایط از Input Module استفاده میشود.
براساس کاتالوگ، ماژول ورودی آدرس پذیر ZX-MI 3000 AD دارای قابلیت Monitoring of Input Signals است. بنابراین این ماژول برای دریافت و پایش وضعیت سیگنال ورودی طراحی شده است.
کاربرد دقیق آن باید براساس طراحی پروژه مشخص شود و نوع Contact یا تجهیز متصل نیز باید با Manual رسمی محصول تطبیق داشته باشد.
برای بررسی سایر ماژولها و تجهیزات کنترلی اعلام حریق بهتر است عملکرد Input، Output و I/O هر مدل جداگانه بررسی شود.
مشخصات فنی ZX-MI 3000 AD
| مشخصه فنی | مقدار |
|---|---|
| برند | ZITEX |
| مدل | ZX-MI 3000 AD |
| نوع محصول | Addressable Input Module |
| استاندارد طراحی | EN 54-18 و EN 54-17 |
| ولتاژ کاری | 19 تا 30 V DC |
| جریان حالت عادی | کمتر از 300 µA |
| جریان حالت Alarm | کمتر از 5 mA |
| درجه حفاظت | IP40 |
| اندازه Base Terminal برای نصب سیم | 8 × 8 mm |
| دمای کاری | 15- تا 80+ درجه سانتیگراد |
| رطوبت کاری | 5% تا 95% RH بدون میعان |
| ابعاد | 86 × 86 × 44 mm |
| وزن | 133 g |
تمام مقادیر جدول براساس جدول Technical Specification مدل ZX-MI 3000 AD در کاتالوگ رسمی ZITEX درج شدهاند.
مانیتورینگ سیگنالهای ورودی
مهمترین قابلیت ZX-MI 3000 AD، Monitoring of Input Signals است.
این ویژگی به سیستم اجازه میدهد وضعیت ورودی متصل به ماژول را بررسی کند و اطلاعات آن را در اختیار کنترل پنل قرار دهد.
در نتیجه، ماژول نقش رابط میان یک سیگنال خارجی و شبکه آدرسپذیر را بر عهده میگیرد.
از آنجا که خود ماژول Addressable است، کنترل پنل میتواند محل و وضعیت آن را براساس آدرس تعریفشده شناسایی کند.
نقش ZX-MI 3000 AD در Cause & Effect
در سیستمهای پیشرفته اعلام حریق، بسیاری از عملکردها بر اساس Cause & Effect طراحی میشوند.
Cause میتواند دریافت یک وضعیت از ورودی باشد. سپس کنترل پنل براساس برنامه سیستم مشخص میکند چه Effect یا واکنشی ایجاد شود.
ZX-MI 3000 AD در سمت دریافت اطلاعات قرار میگیرد.
به این ترتیب، یک سیگنال خارجی میتواند وارد منطق سیستم شود و کنترل پنل براساس Programming خود تصمیم مناسب را اجرا کند.
این قابلیت باعث میشود سیستم اعلام حریق بتواند با سایر بخشهای پروژه تعامل بیشتری داشته باشد.
قابلیت ایجاد رفتارهای مختلف توسط ماژول
در کاتالوگ برای ZX-MI 3000 AD عبارت Multiple Generation and Behavior Modes ذکر شده است.
این ویژگی نشان میدهد ماژول میتواند براساس تنظیمات سیستم، رفتارهای مختلفی داشته باشد.
جزئیات دقیق Modeها در صفحه کاتالوگ درج نشده است. بنابراین برای تعریف عملکرد هر حالت باید Manual، Programmer یا نرمافزار Configuration رسمی سازنده بررسی شود.
این موضوع در پروژههایی با Cause & Effect پیچیده اهمیت بیشتری دارد.
Built-in Isolator در ZX-MI 3000 AD
ZX-MI 3000 AD دارای Built-in Isolator یا ایزولاتور داخلی است.
در سیستمهای آدرسپذیر، تجهیزات مختلف روی Loop مشترک قرار میگیرند. در نتیجه مدیریت خطای مسیر اهمیت زیادی دارد.
ایزولاتور داخلی برای محدود کردن اثر برخی خطاهای Loop در نظر گرفته شده است و میتواند به حفظ پایداری شبکه کمک کند.
کاتالوگ ZITEX نیز Built-in Isolator را در فهرست قابلیتهای محصول قرار داده و EN 54-17 را در بخش Design Standard ذکر کرده است.
آدرسدهی نرمافزاری یا دستی
ZX-MI 3000 AD از دو روش Addressing پشتیبانی میکند:
- Soft Addressing از طریق کنترل پنل
- Manual Addressing با Programmer
این انعطاف به تیم Commissioning اجازه میدهد روش مناسب راهاندازی را براساس معماری پروژه انتخاب کند.
در یک سیستم حرفهای، آدرس ماژول باید با موقعیت واقعی و نام تجهیز مرتبط در نقشهها و نرمافزار کنترل پنل هماهنگ باشد.
این موضوع در نگهداری، تست و عیبیابی آینده اهمیت زیادی دارد.
LED سهحالته ZX-MI 3000 AD
ZX-MI 3000 AD به Three-mode Functional LED مجهز است.
روی بدنه ماژول نیز سه وضعیت LED مشخص شدهاند:
Light Blink: Normal
Light On: Alarm
Light Flash: Fault
بنابراین تکنسین میتواند وضعیت کلی ماژول را مستقیماً از طریق LED روی بدنه مشاهده کند.
این قابلیت هنگام Commissioning، تست دورهای و عیبیابی بسیار کاربردی است.
مصرف جریان پایین
Quiescent Current این مدل کمتر از:
300 µA
اعلام شده است.
جریان حالت Alarm نیز کمتر از:
5 mA
است.
این پارامترها در محاسبه ظرفیت Loop اهمیت دارند.
در یک سیستم Addressable ممکن است تعداد زیادی دتکتور، شستی و ماژول روی یک Loop نصب شوند. بنابراین مجموع مصرف تمام تجهیزات باید محاسبه شود.
ولتاژ کاری 19 تا 30 ولت DC
Operating Voltage محصول:
19 تا 30 V DC
است.
طراح باید بررسی کند که ولتاژ موجود در طول مسیر و در نقطه نصب ماژول در محدوده مورد تأیید سازنده باقی بماند.
افت ولتاژ کابل نیز باید در محاسبات پروژه لحاظ شود.
Reverse Polarity Protection
ZX-MI 3000 AD دارای Reverse Polarity Protection است.
این قابلیت برای محافظت بیشتر مدار در برابر اتصال اشتباه پلاریته در نظر گرفته شده است.
با این حال، نصب باید همیشه براساس نقشه و پلاریته صحیح انجام شود. مدار حفاظتی جایگزین اجرای اصولی کابلکشی نیست.
فضای مناسب برای سیمکشی
Sufficient Spacing for Proper Wiring نیز در کاتالوگ محصول ذکر شده است.
فضای مناسب داخل بدنه باعث میشود تکنسین بتواند کابلها را منظمتر وارد ماژول کند و دسترسی مناسبی به ترمینالها داشته باشد.
کیفیت اتصال کابلها یکی از عوامل مهم در پایداری شبکه است.
اتصال ضعیف یا ترمینیشن نامناسب میتواند باعث ایجاد Faultهای متناوب شود.
Screw Type Terminals
ZX-MI 3000 AD از Screw Type Terminals استفاده میکند.
همچنین Base Terminal Size for Wire Installation برابر:
8 × 8 mm
در جدول فنی درج شده است.
این ویژگی به اجرای اتصالات منظم و قابل سرویس کمک میکند.
طراحی بدنه ABS
کاتالوگ برای این محصول Professional Design and Manufacturing (ABS) را ذکر کرده است.

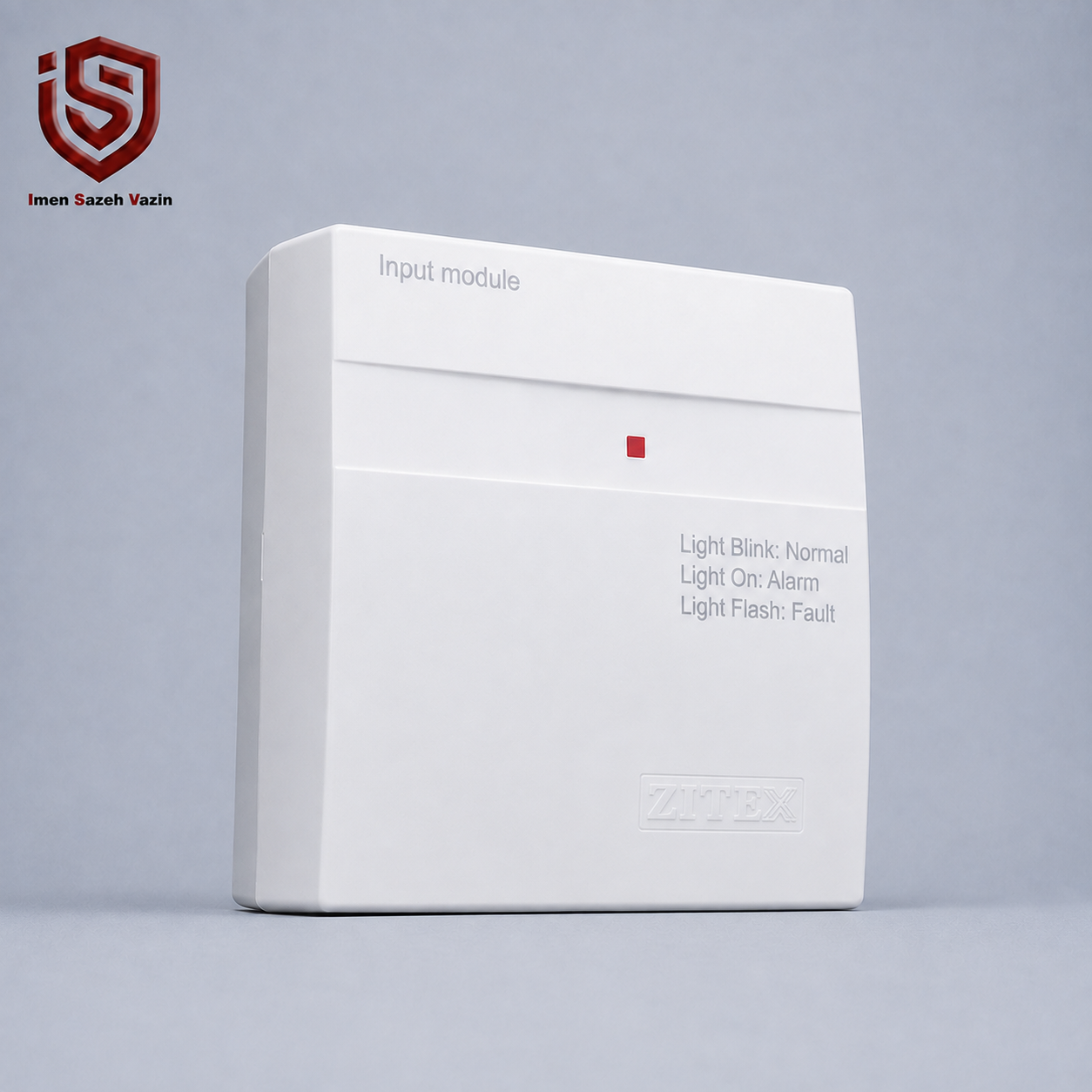

ZX-MI 3000 AD دارای بدنه سفید با طراحی مشابه سایر ماژولهای سری ZX-3000 AD است.
روی قسمت بالایی بدنه عبارت Input Module و در بخش میانی LED قرمز قرار دارد. ابعاد جمعوجور محصول نیز امکان جانمایی آن را در محل مناسب پروژه فراهم میکند.
<p><h3>ابعاد و وزن ZX-MI 3000 AD<p>ابعاد ماژول:<p>86 × 86 × 44 میلیمتر
و وزن آن:
133 گرم
است.
ZX-MI 3000 AD از نظر ابعاد با ZX-MO 3000 AD و ZX-MI/O 3000 AD شباهت دارد، اما نقش فنی آن متفاوت است.
محدوده دما و رطوبت کاری
Operating Temperature این محصول برابر است با:
15- تا 80+ درجه سانتیگراد
و Operating Humidity:
5% تا 95% RH بدون میعان
اعلام شده است.
شرایط محل نصب باید با این محدودهها هماهنگ باشد.
درجه حفاظت IP40
درجه حفاظت ZX-MI 3000 AD برابر IP40 است.
در نتیجه، ماژول باید در محیطی نصب شود که شرایط آن با این سطح حفاظت سازگار باشد.
اگر پروژه به حفاظت بیشتر در برابر رطوبت، آب یا گردوغبار نیاز دارد، شرایط نصب یا انتخاب تجهیز باید جداگانه بررسی شود.
استانداردهای ZX-MI 3000 AD
طبق کاتالوگ، Design Standard این ماژول شامل:
EN 54-18
EN 54-17
است.
در پروژههایی که ارائه مدارک رسمی استاندارد الزامی است، Certificateهای مربوط به مدل نیز باید براساس الزامات کارفرما یا مرجع تأیید بررسی شوند.

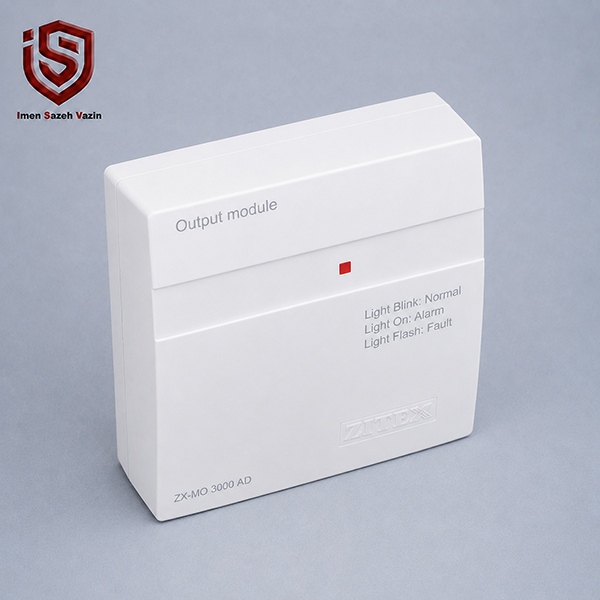

مقایسه ZX-MI 3000 AD با ZX-MO 3000 AD
ZX-MI و ZX-MO در همان صفحه کاتالوگ معرفی شدهاند اما نقش آنها برعکس یکدیگر است.
| ویژگی | ZX-MI 3000 AD | ZX-MO 3000 AD |
|---|---|---|
| نوع ماژول | Input Module | Output Module |
| وظیفه | دریافت سیگنال | ارسال فرمان |
| Monitoring Input | دارد | وظیفه اصلی نیست |
| Output Relay | ندارد | 30V / 1A |
| Built-in Isolator | دارد | دارد |
| Soft Addressing | دارد | دارد |
| Manual Addressing | دارد | دارد |
| Quiescent Current | <300µA | <300µA |
| Alarm Current | <5mA | Relay 30V/1A |
| IP Rating | IP40 | IP40 |
| ابعاد | 86×86×44mm | 86×86×44mm |
| وزن | 133g | 138g |
به بیان ساده:
ZX-MI = اطلاعات را وارد سیستم میکند.
ZX-MO = فرمان را از سیستم خارج میکند.
مقایسه ZX-MI با ZX-MI/O 3000 AD
| ویژگی | ZX-MI 3000 AD | ZX-MI/O 3000 AD |
|---|---|---|
| نقش اصلی | Input | Input + Output |
| مانیتورینگ ورودی | دارد | دارد |
| خروجی | ندارد | 2 خروجی |
| ورودی | ماژول تخصصی Input | 2 ورودی |
| Built-in Isolator | دارد | دارد |
| آدرسدهی | Soft / Manual | Soft / Manual |
| IP Rating | IP40 | IP40 |
اگر پروژه فقط به دریافت یک وضعیت ورودی نیاز داشته باشد، ZX-MI 3000 AD ماژول تخصصی Input است. اما اگر در یک نقطه هم Input و هم Output موردنیاز باشد، ZX-MI/O 3000 AD گزینه متفاوتی در همین خانواده محسوب میشود.
جایگاه ZX-MI 3000 AD در معماری سیستم
معماری یک سیستم اعلام حریق پیشرفته را میتوان به سه بخش ساده تقسیم کرد:
Detection → Processing → Control
دتکتورها و شستیها اطلاعات مربوط به حریق را ایجاد میکنند. کنترل پنل این اطلاعات را تحلیل میکند. سپس ماژولها برای تبادل اطلاعات با سایر بخشهای پروژه استفاده میشوند.
ZX-MI 3000 AD در بخش Input قرار دارد و اطلاعات یک سیگنال خارجی را وارد سیستم میکند.
این ساختار میتواند باعث شود سیستم اعلام حریق اطلاعات گستردهتری از شرایط پروژه دریافت کند.
4 ویژگی برجسته ZX-MI 3000 AD
| ویژگی | توضیح کوتاه |
|---|---|
| Monitoring Input Signals | دریافت و پایش سیگنالهای ورودی |
| Built-in Isolator | ایزولاتور داخلی برای مدیریت بهتر خطا در Loop |
| آدرسدهی دوگانه | Soft Addressing یا Manual Addressing |
| LED سهحالته | نمایش وضعیت Normal، Alarm و Fault |
مزایای ZX-MI 3000 AD
مهمترین مزیت این ماژول، ایجاد یک ورودی قابل مدیریت در سیستم آدرسپذیر است.
علاوه بر این، Built-in Isolator، آدرسدهی مستقل، LED سهحالته و Reverse Polarity Protection باعث میشوند نصب و مدیریت تجهیز سادهتر شود.
مصرف جریان کمتر از 300µA در حالت عادی، ابعاد جمعوجور و محدوده دمای کاری گسترده نیز از دیگر مشخصات قابل توجه این مدل هستند.
سوالات متداول درباره ZX-MI 3000 AD
ZX-MI 3000 AD چیست؟
یک Addressable Input Module برای مانیتورینگ سیگنالهای ورودی در سیستم اعلام حریق آدرسپذیر است.
وظیفه اصلی آن چیست؟
دریافت و Monitoring سیگنال ورودی و انتقال وضعیت آن به سیستم.
آیا Built-in Isolator دارد؟
بله.
آیا آدرسدهی دستی دارد؟
بله. دستگاه از Manual Addressing با Programmer و Soft Addressing از طریق Panel پشتیبانی میکند.
جریان حالت عادی چقدر است؟
کمتر از 300µA.
جریان Alarm چقدر است؟
کمتر از 5mA.
ولتاژ کاری چقدر است؟
19 تا 30V DC.
درجه حفاظت چیست؟
IP40.
ابعاد دستگاه چیست؟
86 × 86 × 44 میلیمتر.
وزن دستگاه چقدر است؟
133 گرم.
جمعبندی
ماژول ورودی آدرسپذیر ZITEX مدل ZX-MI 3000 AD یک Addressable Input Module برای دریافت و مانیتورینگ سیگنالهای ورودی در سیستم اعلام حریق است.
Built-in Isolator، Soft و Manual Addressing، LED سهحالته، Multiple Generation and Behavior Modes، Reverse Polarity Protection و Screw Type Terminals از قابلیتهای اصلی این مدل هستند.
طبق کاتالوگ، ZX-MI 3000 AD با ولتاژ 19 تا 30V DC کار میکند، جریان حالت عادی آن کمتر از 300µA و جریان Alarm کمتر از 5mA است. همچنین EN 54-18 و EN 54-17 بهعنوان Design Standard محصول درج شدهاند.
