ماژول زون کانونشنال آدرس‌پذیر ZITEX مدل ZX-MCZ 3000 AD

ماژول زون کانونشنال آدرس‌پذیر ZITEX مدل ZX-MCZ 3000 AD یک Addressable Conventional Zone Module است که برای ایجاد رابط میان تجهیزات کانونشنال و سیستم اعلام حریق آدرس‌پذیر طراحی شده است. این ماژول به طراح اجازه می‌دهد بخشی از تجهیزات Conventional را در ساختار یک سیستم Addressable مدیریت کند و از این طریق انعطاف بیشتری در طراحی یا توسعه پروژه ایجاد شود.

طبق کاتالوگ رسمی ZITEX، این ماژول می‌تواند حداکثر 15 تجهیز کانونشنال را در بخش مربوط به خود پشتیبانی کند. همچنین Built-in Isolator، آدرس‌دهی نرم‌افزاری یا دستی، LED سه‌حالته، حفاظت در برابر پلاریته معکوس و مقاومت انتهای خط 6.8kΩ از مهم‌ترین مشخصات آن هستند.

در طراحی یک سیستم اعلام حریق آدرس‌پذیر ممکن است پروژه به تجهیزاتی نیاز داشته باشد که ساختار ارتباطی آن‌ها Conventional است. در چنین شرایطی، استفاده از ماژولی مانند ZX-MCZ 3000 AD می‌تواند ارتباط میان این دو معماری را فراهم کند.

ZX-MCZ 3000 AD چیست؟

ZX-MCZ 3000 AD یک ماژول رابط برای اتصال تجهیزات Conventional به شبکه سیستم اعلام حریق Addressable است.

کاتالوگ برای این مدل عبارت:

Interface Between Conventional Device and Addressable System

را به‌صورت مشخص ذکر کرده است. بنابراین وظیفه اصلی آن ایجاد نقطه واسط میان تجهیز یا زون کانونشنال و سیستم آدرس‌پذیر است.

این قابلیت در پروژه‌هایی اهمیت پیدا می‌کند که تمام تجهیزات سیستم از یک فناوری واحد استفاده نمی‌کنند یا بخشی از تجهیزات Conventional باید در معماری جدید Addressable قرار گیرند.

به این ترتیب، طراح می‌تواند بدون اینکه الزاماً کل بخش مربوطه را به تجهیزات کاملاً آدرس‌پذیر تبدیل کند، از یک ماژول واسط برای اتصال آن بخش استفاده کند.

کاربرد ZX-MCZ 3000 AD در سیستم اعلام حریق

ماژول ZX-MCZ 3000 AD در ساختار سیستم نقش Interface را بر عهده دارد.

کاربرد اصلی آن زمانی است که تجهیزات Conventional باید در یک سیستم اعلام حریق Addressable مورد استفاده قرار گیرند.

این موضوع می‌تواند در پروژه‌های مختلف اهمیت داشته باشد؛ از جمله:

• توسعه سیستم اعلام حریق موجود
• اتصال بخشی از تجهیزات کانونشنال به شبکه آدرس‌پذیر
• پروژه‌های بازسازی سیستم اعلام حریق
• طراحی سیستم‌های ترکیبی
• پروژه‌هایی که بخشی از تجهیزات موجود باید حفظ شوند
• ایجاد یک زون Conventional در ساختار Addressable

البته نحوه دقیق اتصال تجهیزات، نوع تجهیزات مجاز و Programming باید مطابق Manual سازنده و طراحی پروژه انجام شود.

برای بررسی دیگر ماژول‌ها و تجهیزات اعلام حریق نیز می‌توان نوع Interface، تعداد ورودی‌ها و ظرفیت اتصال هر مدل را با نیاز پروژه مقایسه کرد.

مشخصات فنی ZX-MCZ 3000 AD

مشخصه فنی	مقدار
برند	ZITEX
مدل	ZX-MCZ 3000 AD
نوع محصول	Addressable Conventional Zone Module
استاندارد طراحی	EN 54-18 و EN 54-17
ولتاژ کاری	19 تا 30 V DC
جریان حالت عادی	کمتر از 5 mA با EOLR 6.8kΩ
جریان حالت Alarm	کمتر از 25 mA
مقاومت انتهای خط	6.8 kΩ
ظرفیت اتصال	حداکثر 15 تجهیز
درجه حفاظت	IP40
اندازه Base Terminal	8 × 8 mm
محدوده دمای کاری	15- تا 80+ درجه سانتی‌گراد
رطوبت کاری	5% تا 95% RH بدون میعان
ابعاد	86 × 86 × 44 mm
وزن	135 g

تمام مشخصات این جدول مستقیماً از صفحه فنی ZX-MCZ 3000 AD در کاتالوگ ZITEX استخراج شده‌اند.

ظرفیت اتصال حداکثر 15 تجهیز Conventional

یکی از مهم‌ترین مشخصات ZX-MCZ 3000 AD، Connection Capacity آن است.

کاتالوگ مقدار:

Max 15 Devices

را برای این مدل اعلام کرده است.

بنابراین ماژول می‌تواند براساس ساختار تعریف‌شده توسط سازنده، حداکثر 15 تجهیز را در بخش کانونشنال خود پشتیبانی کند.

این عدد هنگام طراحی اهمیت زیادی دارد. طراح باید تعداد تجهیزات موردنیاز هر زون را بررسی کند و مطمئن شود ظرفیت ماژول با نیاز پروژه مطابقت دارد.

همچنین باید نوع تجهیزات قابل اتصال، جریان مصرفی و محدودیت‌های سیم‌کشی با Manual رسمی محصول تطبیق داده شوند.

رابط میان سیستم Conventional و Addressable

مهم‌ترین مزیت ZX-MCZ 3000 AD ایجاد ارتباط میان دو ساختار متفاوت سیستم اعلام حریق است.

سیستم Conventional معمولاً تجهیزات را در سطح Zone مدیریت می‌کند. در مقابل، در سیستم Addressable هر تجهیز آدرس‌پذیر می‌تواند هویت مشخصی در شبکه داشته باشد.

ZX-MCZ 3000 AD به‌عنوان یک ماژول آدرس‌پذیر در سمت سیستم Addressable قرار می‌گیرد و بخش Conventional متصل به خود را به شبکه معرفی می‌کند.

این ویژگی به‌ویژه در پروژه‌های Upgrade اهمیت دارد؛ زیرا ممکن است بخشی از تجهیزات موجود همچنان قابل استفاده باشند و کارفرما بخواهد سیستم کنترل مرکزی را به معماری Addressable ارتقا دهد.

Built-in Isolator در ZX-MCZ 3000 AD

ZX-MCZ 3000 AD دارای Built-in Isolator یا ایزولاتور داخلی است.

ایزولاتور داخلی برای مدیریت بهتر خطا در Loop آدرس‌پذیر در نظر گرفته شده است. اگر در بخشی از مسیر مشکل الکتریکی ایجاد شود، وجود تجهیزات مجهز به Isolator می‌تواند در معماری صحیح Loop به محدود کردن تأثیر خطا کمک کند.

کاتالوگ ZITEX نیز Built-in Isolator را یکی از ویژگی‌های اصلی این محصول معرفی کرده و EN 54-17 را در بخش Design Standard آن درج کرده است.

در پروژه‌های بزرگ که تعداد زیادی ماژول و تجهیز روی Loop قرار دارند، وجود این ویژگی اهمیت بیشتری پیدا می‌کند.

آدرس‌دهی نرم‌افزاری یا دستی

ماژول ZX-MCZ 3000 AD از دو روش Addressing پشتیبانی می‌کند:

• Soft Addressing از طریق کنترل پنل
• Manual Addressing با Programmer

در نتیجه تیم Commissioning می‌تواند براساس روش راه‌اندازی پروژه، شیوه مناسب را انتخاب کند.

آدرس ماژول باید در Programming کنترل پنل با نام و محل واقعی آن هماهنگ شود. برای مثال، اگر ماژول مسئول یک زون مشخص از ساختمان باشد، نام‌گذاری صحیح آن در سیستم می‌تواند روند بهره‌برداری و عیب‌یابی را بسیار ساده‌تر کند.

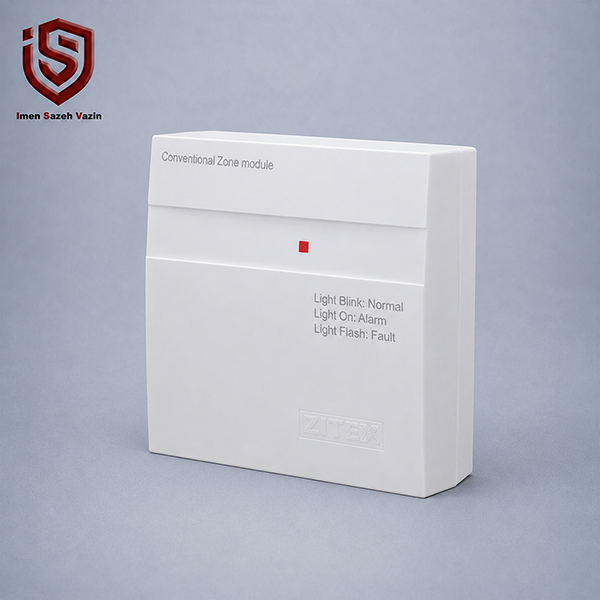

LED سه‌حالته برای نمایش وضعیت

ZX-MCZ 3000 AD دارای Three-mode Functional LED است.

روی بدنه این خانواده ماژول نیز سه وضعیت عملکرد LED مشخص شده است:

Light Blink: Normal
Light On: Alarm
Light Flash: Fault

بنابراین LED می‌تواند وضعیت Normal، Alarm و Fault را به شکل‌های مختلف به تکنسین یا اپراتور نشان دهد.

این قابلیت هنگام نصب، تست و سرویس تجهیزات کاربرد زیادی دارد؛ زیرا تکنسین می‌تواند بدون مراجعه فوری به کنترل پنل، یک ارزیابی اولیه از وضعیت ماژول داشته باشد.

مقاومت انتهای خط 6.8kΩ

طبق جدول مشخصات، End of Line Resistor این محصول برابر با:

6.8 kΩ

است.

مقاومت انتهای خط یکی از پارامترهای مهم در سیم‌کشی بخش Conventional است و باید دقیقاً مطابق مشخصات سازنده استفاده شود.

استفاده از مقدار نامناسب می‌تواند باعث ایجاد وضعیت Fault یا عملکرد نادرست مدار شود.

بنابراین هنگام نصب ZX-MCZ 3000 AD باید مقدار EOLR درج‌شده در مستندات رسمی رعایت شود.

جریان مصرفی ZX-MCZ 3000 AD

کاتالوگ دو مقدار اصلی برای جریان دستگاه ارائه می‌کند:

وضعیت	جریان
Quiescent Current	کمتر از 5 mA با EOLR 6.8kΩ
Alarm Current	کمتر از 25 mA

این مقادیر برای محاسبات الکتریکی سیستم اهمیت دارند.

در طراحی یک Loop یا مجموعه تجهیزات، طراح باید مجموع جریان تجهیزات را بررسی کند تا محدودیت‌های منبع تغذیه و کنترل پنل رعایت شوند.

ولتاژ کاری 19 تا 30 ولت DC

Operating Voltage ماژول ZX-MCZ 3000 AD برابر با:

19–30 V DC

اعلام شده است.

هنگام نصب، ولتاژ موجود در محل اتصال باید در محدوده مورد تأیید سازنده باشد.

کاهش ولتاژ ناشی از طول کابل، تعداد تجهیزات یا سطح مقطع نامناسب سیم نیز باید در طراحی شبکه در نظر گرفته شود.

حفاظت در برابر پلاریته معکوس

Reverse Polarity Protection نیز یکی دیگر از ویژگی‌های ZX-MCZ 3000 AD است.

این قابلیت برای افزایش حفاظت مدار الکترونیکی ماژول در برابر اتصال معکوس پلاریته طراحی شده است.

با این حال، وجود این قابلیت به معنی بی‌اهمیت بودن سیم‌کشی صحیح نیست. نصب باید مطابق دیاگرام رسمی سازنده انجام شود.

فضای مناسب برای سیم‌کشی

ZITEX در کاتالوگ برای این محصول Sufficient Spacing for Proper Wiring را ذکر کرده است.

وجود فضای مناسب داخل محفظه ماژول باعث می‌شود کابل‌ها راحت‌تر وارد شده و اتصال به ترمینال‌ها با نظم بیشتری انجام شود.

این موضوع در زمان سرویس و نگهداری نیز اهمیت دارد، زیرا تکنسین باید بتواند بدون فشار زیاد به کابل‌ها به ترمینال‌ها دسترسی داشته باشد.

ترمینال‌های پیچی استاندارد

ZX-MCZ 3000 AD از Screw Type Terminals استفاده می‌کند.

همچنین اندازه Base Terminal Size for Wire Installation برابر با:

8 × 8 mm

در جدول فنی درج شده است.

ترمینیشن صحیح سیم‌ها اهمیت زیادی در پایداری شبکه اعلام حریق دارد. اتصال نامناسب یا سیم آزاد می‌تواند باعث Faultهای متناوب شود و فرآیند عیب‌یابی را دشوار کند.

ابعاد جمع‌وجور ZX-MCZ 3000 AD

ابعاد محصول برابر با:

86 × 86 × 44 میلی‌متر

و وزن آن:

135 گرم

است.

این ابعاد باعث می‌شود ماژول فضای زیادی اشغال نکند و بتوان آن را براساس نقشه و الزامات نصب در محل مناسب جانمایی کرد.

بدنه سفید ABS نیز ظاهر ساده و هماهنگی با سایر ماژول‌های سری ZX-3000 AD ایجاد کرده است.

محدوده دما و رطوبت کاری

طبق کاتالوگ، ZX-MCZ 3000 AD در محدوده دمای:

15- تا 80+ درجه سانتی‌گراد

کار می‌کند.

رطوبت مجاز نیز:

5% تا 95% RH در حالت Non-condensing

اعلام شده است.

این مشخصات باید با شرایط واقعی محل نصب تطابق داشته باشند.

درجه حفاظت IP40

IP Rating این مدل برابر IP40 است.

بنابراین شرایط محیط نصب باید متناسب با این درجه حفاظت انتخاب شود.

اگر پروژه در محیطی قرار دارد که تجهیزات در معرض گردوغبار شدید، رطوبت یا آب هستند، لازم است درجه حفاظت موردنیاز پروژه جداگانه بررسی شود.

استانداردهای ZX-MCZ 3000 AD

در بخش Design Standard کاتالوگ دو استاندارد زیر ذکر شده‌اند:

EN 54-18
EN 54-17

برای پروژه‌هایی که نیاز به تأییدیه رسمی دارند، علاوه بر اطلاعات کاتالوگ باید Certificate و مدارک رسمی مورد درخواست کارفرما یا مرجع تأیید نیز بررسی شوند.

تفاوت ZX-MCZ 3000 AD با ZX-MI/O 3000 AD

هر دو محصول در یک صفحه کاتالوگ معرفی شده‌اند، اما وظیفه آن‌ها متفاوت است.

ویژگی	ZX-MCZ 3000 AD	ZX-MI/O 3000 AD
نوع محصول	Conventional Zone Module	Input / Output Module
وظیفه اصلی	اتصال بخش Conventional به سیستم Addressable	دریافت ورودی و ایجاد خروجی
ظرفیت اعلام‌شده	حداکثر 15 تجهیز	2 IN / 2 OUT
EOL Resistor	6.8kΩ	در جدول آن ذکر نشده
Output Relay	وظیفه اصلی آن نیست	30V / 1A
Built-in Isolator	دارد	دارد
Addressing	Soft / Manual	Soft / Manual
IP Rating	IP40	IP40
ابعاد	86×86×44mm	86×86×44mm
وزن	135g	144g

اگر هدف اتصال یک زون Conventional به سیستم آدرس‌پذیر باشد، ZX-MCZ 3000 AD محصول تخصصی این کاربرد است. اما اگر پروژه به دریافت Input و ایجاد Output Relay نیاز داشته باشد، ZX-MI/O 3000 AD عملکرد متفاوتی دارد.

تفاوت ماژول زون با کنترل پنل کانونشنال

ZX-MCZ 3000 AD یک کنترل پنل مستقل Conventional نیست.

این محصول یک ماژول Interface است که در چارچوب سیستم آدرس‌پذیر فعالیت می‌کند و امکان اتصال بخش Conventional را فراهم می‌سازد.

بنابراین وظایف اصلی مدیریت سیستم همچنان بر عهده کنترل پنل آدرس‌پذیر قرار دارند.

این تفاوت هنگام طراحی بسیار مهم است؛ زیرا نباید ZX-MCZ 3000 AD را جایگزین یک کنترل پنل مستقل در نظر گرفت.

چه زمانی استفاده از ZX-MCZ 3000 AD منطقی است؟

این ماژول می‌تواند زمانی مورد توجه قرار گیرد که:

• پروژه دارای تجهیزات Conventional موجود باشد.
• سیستم مرکزی باید Addressable باشد.
• بخشی از سیستم قدیمی قرار است حفظ شود.
• طراحی به یک Conventional Zone در شبکه آدرس‌پذیر نیاز داشته باشد.
• ظرفیت حداکثر 15 تجهیز برای بخش مربوطه مناسب باشد.

با این حال، تصمیم نهایی باید براساس نقشه سیستم، نوع تجهیزات متصل و دستورالعمل رسمی ZITEX انجام شود.

جدول قابلیت‌های اصلی ZX-MCZ 3000 AD

قابلیت	وضعیت
Addressable Module	دارد
Conventional Interface	دارد
Built-in Isolator	دارد
Soft Addressing	دارد
Manual Addressing	دارد
Three-mode LED	دارد
ظرفیت اتصال	حداکثر 15 تجهیز
Reverse Polarity Protection	دارد
EOL Resistor	6.8kΩ
Screw Type Terminals	دارد
فضای مناسب سیم‌کشی	دارد
IP40	دارد

4 ویژگی برجسته ZX-MCZ 3000 AD

ویژگی	توضیح کوتاه
رابط Conventional به Addressable	امکان اتصال بخش کانونشنال به شبکه آدرس‌پذیر
ظرفیت حداکثر 15 تجهیز	قابلیت اتصال تا 15 دستگاه طبق کاتالوگ
Built-in Isolator	ایزولاتور داخلی برای مدیریت بهتر خطا در Loop
LED سه‌حالته	نمایش وضعیت Normal، Alarm و Fault

مزایای استفاده از ZX-MCZ 3000 AD

یکی از مهم‌ترین مزایای این ماژول، افزایش انعطاف طراحی سیستم است.

با استفاده از آن می‌توان بخش Conventional را در ساختار Addressable ادغام کرد. این قابلیت در پروژه‌های Retrofit و توسعه سیستم می‌تواند اهمیت زیادی داشته باشد.

از سوی دیگر، ایزولاتور داخلی، آدرس‌دهی نرم‌افزاری یا دستی و LED سه‌حالته باعث می‌شوند ماژول به‌عنوان یک تجهیز شبکه‌ای قابل مدیریت در سیستم فعالیت کند.

مقاومت انتهای خط مشخص، ظرفیت اتصال حداکثر 15 تجهیز و مشخصات فنی دقیق نیز امکان طراحی اصولی‌تر مدار را فراهم می‌کنند.

سوالات متداول ZX-MCZ 3000 AD

ZX-MCZ 3000 AD چیست؟

یک Addressable Conventional Zone Module برای ایجاد Interface میان تجهیزات Conventional و سیستم Addressable است.

چند تجهیز به آن متصل می‌شود؟

کاتالوگ Connection Capacity را حداکثر 15 دستگاه اعلام کرده است.

آیا Built-in Isolator دارد؟

بله.

مقاومت انتهای خط چقدر است؟

6.8kΩ.

ولتاژ کاری آن چقدر است؟

19 تا 30 ولت DC.

جریان حالت عادی چقدر است؟

کمتر از 5mA با EOLR برابر 6.8kΩ.

جریان Alarm چقدر است؟

کمتر از 25mA.

آیا آدرس‌دهی نرم‌افزاری دارد؟

بله. Soft Addressing از طریق Panel و Manual Addressing با Programmer در کاتالوگ ذکر می شوند.

درجه حفاظت آن چیست؟

IP40.

ابعاد و وزن دستگاه چقدر است؟

ابعاد 86 × 86 × 44 میلی‌متر و وزن 135 گرم است.

جمع‌بندی

ماژول زون کانونشنال آدرس‌پذیر ZITEX مدل ZX-MCZ 3000 AD یک Interface تخصصی برای اتصال تجهیزات Conventional به سیستم اعلام حریق Addressable است.

ظرفیت اتصال حداکثر 15 تجهیز، Built-in Isolator، مقاومت انتهای خط 6.8kΩ، آدرس‌دهی Soft یا Manual، LED سه‌حالته و Reverse Polarity Protection از مهم‌ترین قابلیت‌های این محصول هستند.

طبق کاتالوگ، ولتاژ کاری دستگاه 19 تا 30V DC، جریان Quiescent کمتر از 5mA، جریان Alarm کمتر از 25mA، درجه حفاظت IP40 و ابعاد آن 86 × 86 × 44 میلی‌متر است.

ZX-MCZ 3000 AD می‌تواند به‌ویژه در پروژه‌هایی که نیاز به ترکیب تجهیزات Conventional با ساختار Addressable دارند، یک راهکار مناسب برای ایجاد ارتباط میان دو بخش سیستم باشد.
