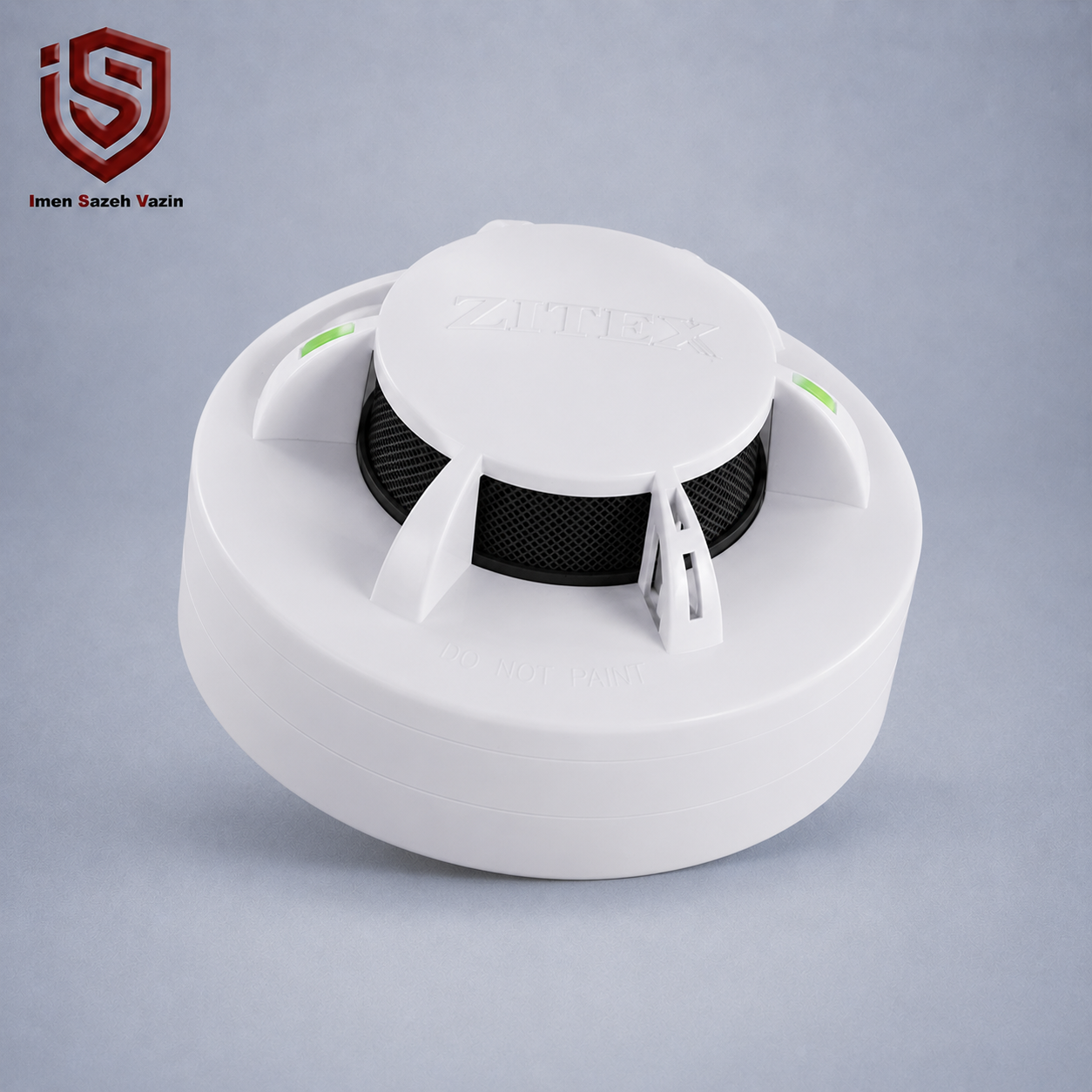

دتکتور ترکیبی آدرس پذیر زیتکس ZX-HSD 6000 AD
- ✓انتخاب A1R، A2S یا BS
- ✓افزایش پایداری لوپ در برابر خطا
- ✓تنظیم حساسیت دود متناسب با محیط
- ✓سنجش دود و حرارت در یک تجهیز

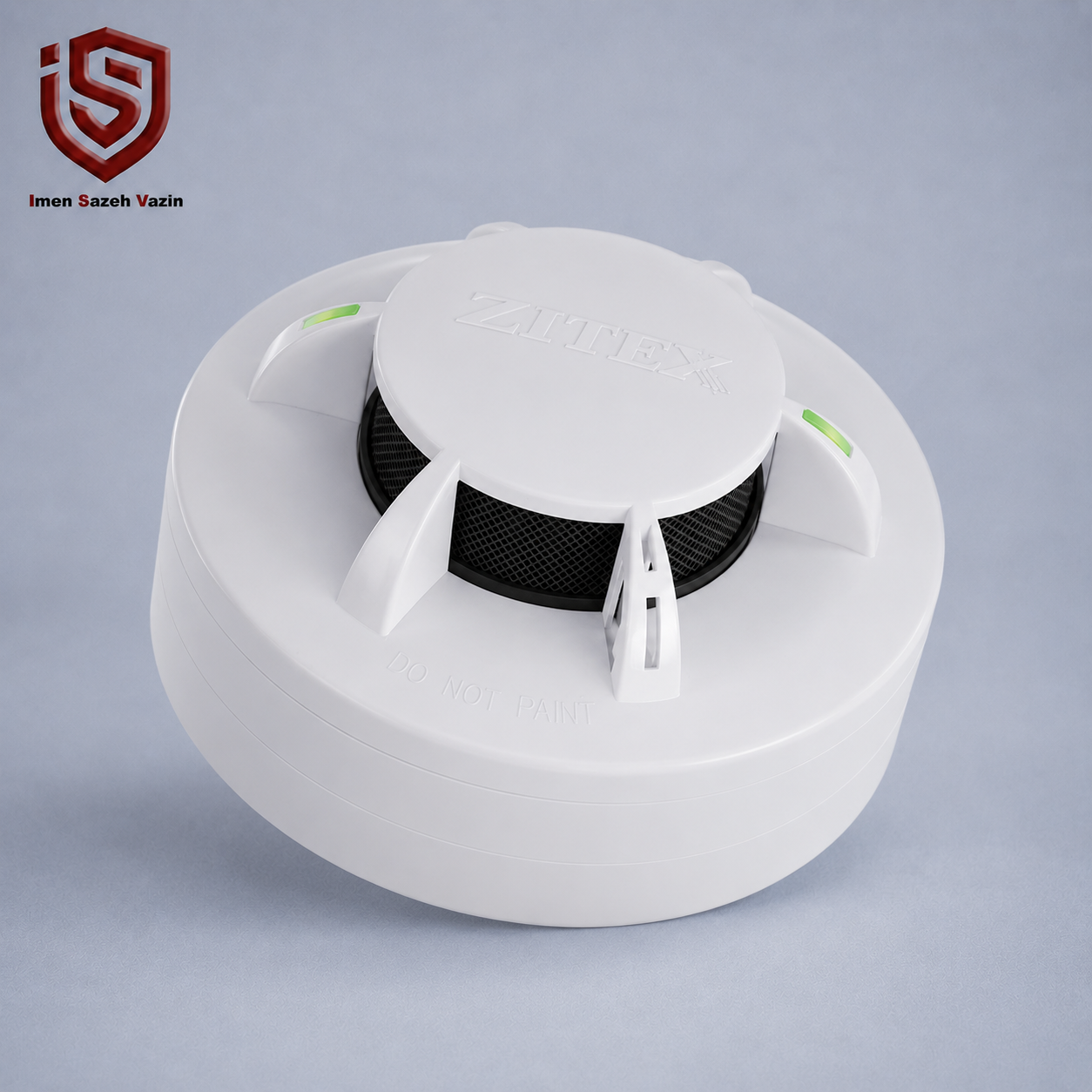

معرفی دتکتور ترکیبی آدرس پذیر زیتکس ZX-HSD 6000 AD

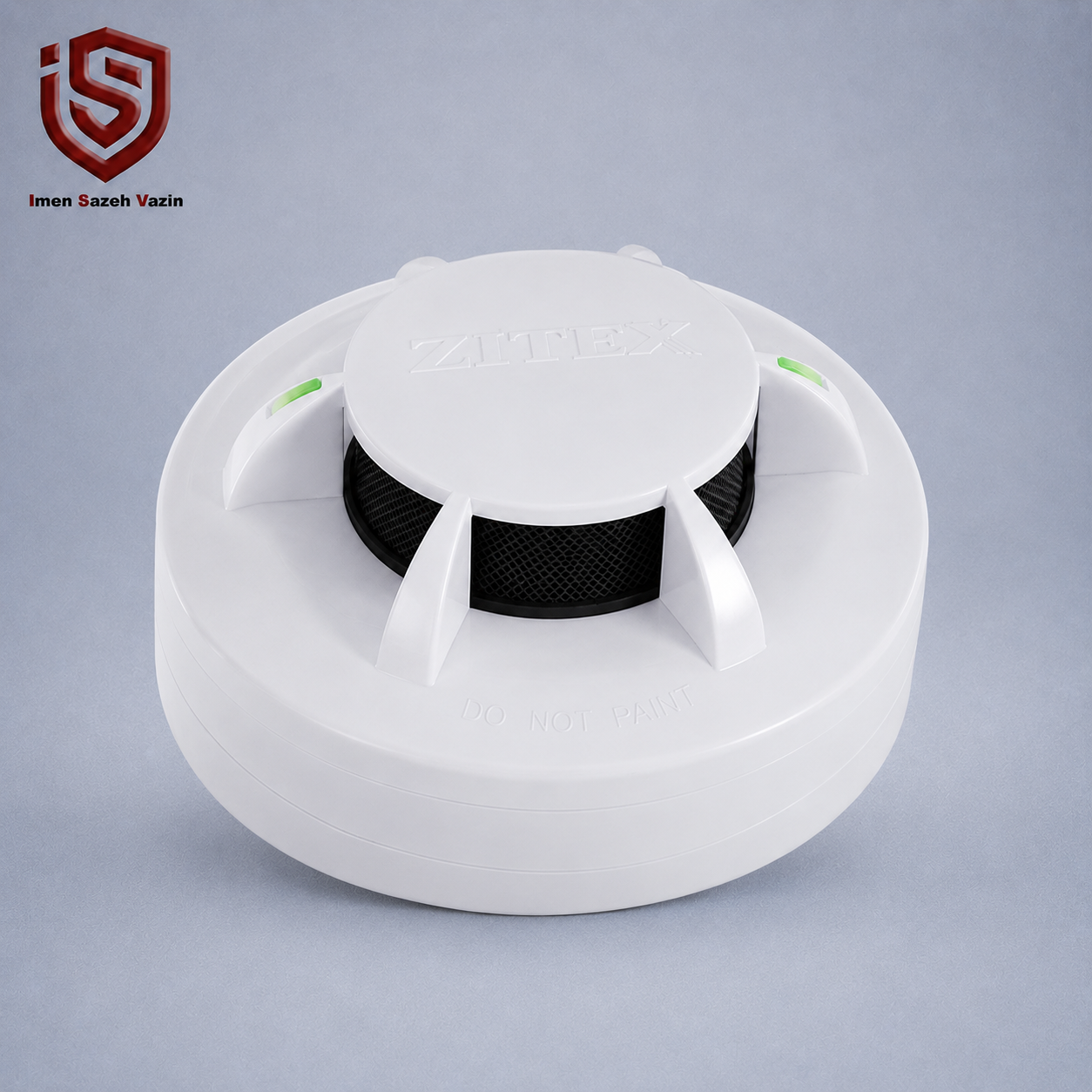

دتکتور ترکیبی آدرس پذیر زیتکس ZX-HSD 6000 AD:
دتکتور ترکیبی آدرس پذیر زیتکس ZX-HSD 6000 AD یکی از تجهیزات تخصصی سیستم اعلام حریق آدرسپذیر است که دو عامل مهم تشکیل حریق، یعنی دود و افزایش دما را در یک تجهیز پایش میکند. ترکیب سنسور دود فوتوالکتریک و سنسور حرارتی باعث میشود این محصول بتواند در طیف گستردهتری از سناریوهای حریق نسبت به یک دتکتور تکسنسوره مورد استفاده قرار گیرد.
در یک سیستم اعلام حریق حرفهای، کیفیت تشخیص اولیه اهمیت بسیار زیادی دارد. کنترل پنل هرچقدر پیشرفته باشد، عملکرد صحیح کل سیستم به اطلاعاتی وابسته است که از تجهیزات میدانی دریافت میکند. به همین دلیل انتخاب دتکتور مناسب، جانمایی صحیح آن و تنظیم حساسیت متناسب با شرایط محیط از مراحل اصلی طراحی سیستم محسوب میشوند.
ZX-HSD 6000 AD برای استفاده در ساختار آدرسپذیر ZITEX طراحی شده است و علاوه بر سنجش دود و حرارت، قابلیتهایی مانند ایزولاتور داخلی، سه سطح حساسیت دود، سه کلاس حرارتی قابل انتخاب، نشانگرهای LED با قابلیت رؤیت 360 درجه، حفاظت در برابر پلاریته معکوس و خروجی ریموت اندیکاتور را در اختیار طراح سیستم قرار میدهد.
برای درک بهتر نحوه عملکرد تجهیزات آدرسپذیر در کنار دتکتورها، مطالعه مطلب کنترل پنل اعلام حریق آدرسپذیر میتواند دید کاملتری نسبت به ساختار این سیستم ایجاد کند.
دتکتور ترکیبی ZX-HSD 6000 AD چیست؟
ZX-HSD 6000 AD یک Addressable Heat & Smoke Detector یا دتکتور ترکیبی دود و حرارت آدرسپذیر از برند ZITEX است.
برخلاف دتکتورهای صرفاً دودی یا صرفاً حرارتی، این محصول دو فناوری تشخیص را در یک تجهیز ترکیب میکند. بخش دود از پردازش سیگنال فوتوالکتریک استفاده میکند و بخش حرارتی نیز قابلیت انتخاب کلاس عملکرد متناسب با شرایط پروژه را دارد.
طبق اطلاعات رسمی ZITEX، این دتکتور قابلیت شناسایی دودهای سفید و سیاه ناشی از سوختن موادی مانند چوب، پنبه، مواد شیمیایی و سایر متریالها را دارد. همچنین حساسیت سنسور دود در سه سطح و عملکرد سنسور حرارت در سه کلاس مختلف قابل انتخاب است.
چرا دتکتور ترکیبی دود و حرارت اهمیت دارد؟
همه حریقها رفتار یکسانی ندارند. بعضی حریقها در مراحل اولیه حجم قابل توجهی دود تولید میکنند، در حالی که در برخی شرایط افزایش دما سریعتر اتفاق میافتد.
به همین دلیل، تکیه صرف بر یک پارامتر تشخیص در تمام محیطها الزاماً بهترین انتخاب نیست.
دتکتور ترکیبی با بررسی دود و حرارت، اطلاعات گستردهتری از شرایط محیطی در اختیار سیستم قرار میدهد. البته این موضوع به معنی مناسب بودن یک دتکتور مولتیسنسور برای تمام فضاها نیست. انتخاب نوع دتکتور باید بر اساس کاربری، ریسک حریق، شرایط محیطی و طراحی سیستم انجام شود.
در پروژههای حرفهای بهتر است انتخاب دتکتورها در کنار کنترل پنل اعلام حریق و سایر تجهیزات سیستم بررسی شود تا تمامی اجزا از نظر عملکرد و پروتکل با یکدیگر هماهنگ باشند.
فناوری تشخیص دود فوتوالکتریک در ZX-HSD 6000 AD
بخش تشخیص دود در ZX-HSD 6000 AD بر پایه پردازش سیگنال فوتوالکتریک فعالیت میکند.
در این روش، تغییرات ناشی از حضور ذرات دود در محفظه تشخیص بررسی میشوند. سپس مدار الکترونیکی دتکتور اطلاعات حاصل را پردازش میکند.
ZITEX در کاتالوگ این محصول به توانایی تشخیص دودهای سفید و سیاه اشاره کرده است. این قابلیت برای تشخیص محصولات احتراق متریالهای مختلف اهمیت دارد.
علاوه بر این، طراحی محفظه تشخیص شامل فیلتر محافظ در برابر گردوغبار است. وجود این بخش میتواند به کنترل ورود آلودگیهای محیطی به چمبر کمک کند.
سه سطح حساسیت دود
یکی از قابلیتهای قابل توجه دتکتور ترکیبی آدرس پذیر زیتکس، امکان تنظیم حساسیت دود است.
طبق مشخصات رسمی، سه سطح حساسیت برای محصول تعریف شده است:
| سطح حساسیت | مقدار |
|---|---|
| Low | 0.15 dB/m |
| Medium | 0.12 dB/m |
| High | 0.09 dB/m |
این مقادیر در محدوده اعلامشده توسط سازنده قرار دارند.
قابلیت انتخاب سطح حساسیت اهمیت زیادی دارد؛ زیرا شرایط یک اتاق اداری با انبار، فضای تجاری یا محیط صنعتی یکسان نیست. تنظیم صحیح باید بر اساس طراحی سیستم و شرایط واقعی محیط انجام شود.
نباید صرفاً برای افزایش سرعت تشخیص، حساسترین حالت را برای تمام فضاها انتخاب کرد. حساسیت بیش از حد نامتناسب با محیط میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
سنسور حرارتی ZX-HSD 6000 AD
بخش دوم سیستم تشخیص در این محصول، سنسور حرارتی است.
ZITEX برای ZX-HSD 6000 AD سه کلاس حرارتی قابل انتخاب معرفی کرده است:
- A1R
- A2S
- BS
این انعطاف اجازه میدهد طراح یا راهانداز سیستم، عملکرد حرارتی تجهیز را متناسب با شرایط محیط انتخاب کند.
بر اساس اطلاعات سازنده، وضعیتهای اعلامشده برای بخش حرارتی شامل موارد زیر هستند:
| کلاس حرارتی | وضعیت اعلامشده |
|---|---|
| A1R | نرخ افزایش دما ≥10°C/min |
| A2S | ≥60°C |
| BS | ≥75°C |
انتخاب کلاس مناسب باید متناسب با دمای طبیعی محیط، نوع کاربری و استاندارد طراحی انجام شود.
تفاوت A1R، A2S و BS در عمل چیست؟
کلاسهای حرارتی تعیین میکنند دتکتور چگونه نسبت به افزایش دما واکنش نشان دهد.
A1R علاوه بر سطح دمایی، نسبت به Rate of Rise یا افزایش سریع دما حساسیت دارد. بنابراین در شرایطی که افزایش ناگهانی دما یکی از نشانههای مهم حریق است، این حالت میتواند کاربرد داشته باشد.
A2S و BS در دسته کلاسهای Static قرار میگیرند و آستانههای حرارتی متفاوتی دارند.
با این حال، انتخاب این کلاسها نباید صرفاً بر اساس مقایسه عددی انجام شود. شرایط طبیعی دمای محیط و نوع ریسک حریق باید در طراحی بررسی شود.
استاندارد EN 54-5 در دتکتور ترکیبی ZX-HSD 6000 AD
یکی از استانداردهای اعلامشده برای این محصول EN 54-5 است.
این بخش از خانواده EN 54 به الزامات، روشهای آزمایش و معیارهای عملکرد دتکتورهای حرارتی نقطهای مربوط است. مرجع BSI نیز استاندارد جاری BS EN 54-5:2017+A1:2018 را بهعنوان استاندارد مربوط به Point Heat Detectors معرفی میکند.
برای مطالعه مرجع تخصصی میتوانید صفحه استاندارد EN 54-5 دتکتورهای حرارتی را مشاهده کنید.
استاندارد EN 54-7 برای تشخیص دود
ZX-HSD 6000 AD علاوه بر استاندارد حرارتی، EN 54-7 را نیز در مشخصات طراحی خود دارد.
این استاندارد با دتکتورهای دود نقطهای مرتبط است و الزامات عملکرد و آزمون آشکارسازهای دود را پوشش میدهد.
وجود EN 54-5 و EN 54-7 در مشخصات یک دتکتور ترکیبی منطقی است؛ زیرا محصول از هر دو بخش دود و حرارت استفاده میکند.
استاندارد EN 54-17 و ایزولاتور داخلی
یکی دیگر از نقاط قوت ZX-HSD 6000 AD وجود Built-in Isolator یا ایزولاتور داخلی است.
استاندارد EN 54-17 با تجهیزات Short-Circuit Isolator در سیستمهای اعلام حریق مرتبط است.
ایزولاتور در ساختار لوپ اهمیت زیادی دارد؛ زیرا طراحی صحیح سیستم باید مانع از آن شود که یک خطای منفرد در بخشی از مدار، بخش بیش از حد بزرگی از تجهیزات را از دسترس خارج کند.
وجود ایزولاتور داخلی در خود دتکتور میتواند در معماری شبکه آدرسپذیر مزیت قابل توجهی ایجاد کند. با این حال تعداد و نحوه توزیع تجهیزات ایزولهکننده همچنان باید مطابق طراحی سیستم انجام شود.
آدرسدهی دتکتور ترکیبی ZX-HSD 6000 AD
این دتکتور برای کار در سیستم آدرسپذیر طراحی شده است؛ بنابراین هر تجهیز باید در ساختار سیستم دارای شناسه قابل تشخیص باشد.
طبق کاتالوگ ZITEX، ZX-HSD 6000 AD از دو روش آدرسدهی پشتیبانی میکند:
- Soft Addressing از طریق پنل
- آدرسدهی با Programmer
این انعطاف میتواند فرآیند نصب، برنامهریزی و سرویس سیستم را سادهتر کند.
در یک پروژه بزرگ که تعداد دتکتورها زیاد است، مدیریت صحیح آدرسها اهمیت بسیار زیادی دارد. آدرس هر تجهیز باید علاوه بر شماره دستگاه، با نام محل نصب در کنترل پنل تطبیق داده شود تا در شرایط حریق اپراتور بتواند موقعیت دقیق هشدار را سریع شناسایی کند.
اهمیت سیستم آدرسپذیر در شناسایی محل حریق
در سیستم کانونشنال معمولاً پنل وقوع هشدار را در سطح یک Zone مشخص میکند؛ اما سیستم آدرسپذیر میتواند تجهیز فعالشده را به شکل دقیقتری شناسایی کند.
برای مثال، به جای مشاهده عبارت کلی «حریق در زون طبقه سوم»، میتوان موقعیت برنامهریزیشده دستگاه را در پنل مشاهده کرد.
این موضوع بهخصوص در پروژههایی مانند:
- برجهای بلندمرتبه
- بیمارستانها
- هتلها
- مراکز تجاری
- کارخانهها
- دانشگاهها
- ساختمانهای اداری بزرگ
اهمیت بالایی دارد.
برای آشنایی کاملتر با سازوکار پنلهای این سیستم، صفحه کنترل پنل آدرسپذیر چیست؟ را مطالعه کنید.
LEDهای قابل رؤیت 360 درجه
ZX-HSD 6000 AD دارای دو نشانگر عملکردی LED است که طبق اطلاعات ZITEX قابلیت رؤیت 360 درجه دارند.
این موضوع در زمان نصب، تست و سرویس اهمیت دارد؛ زیرا وضعیت دستگاه از زوایای مختلف قابل مشاهده است و نیازی نیست تکنسین دقیقاً روبهروی یک LED کوچک قرار گیرد.
نمایش وضعیت دتکتور در زمان راهاندازی سیستم و تست دورهای میتواند فرآیند نگهداری را سریعتر کند.
محافظت در برابر آلارم کاذب
ZITEX برای ZX-HSD 6000 AD به False Alarm Protection با استفاده از پردازش سختافزاری و نرمافزاری اشاره کرده است.
همچنین سازنده قابلیت تشخیص دود واقعی از دود یا شرایط گذرا را در فهرست ویژگیهای این محصول آورده است.
هدف چنین قابلیتهایی افزایش قابلیت اطمینان تشخیص است. با این حال هیچ فناوری داخلی نمیتواند جای انتخاب صحیح نوع دتکتور، نگهداری مناسب و جانمایی اصولی را بگیرد.
آلارمهای ناخواسته میتوانند دلایل مختلفی داشته باشند؛ از جمله آلودگی محفظه، انتخاب اشتباه دتکتور، بخار، گردوغبار یا شرایط نامناسب محیط.
چمبر تخصصی و فیلتر محافظ گردوغبار
یکی دیگر از جزئیات طراحی ZX-HSD 6000 AD، Specialized Lockable Chamber with Dust Proof Filter است.
این بخش برای محافظت بیشتر محفظه سنجش در برابر ورود آلودگیهای محیطی طراحی شده است.
وجود فیلتر به معنی عدم نیاز به سرویس نیست. تمامی دتکتورهای دود باید بر اساس برنامه تعمیر و نگهداری سیستم بررسی و تمیز شوند.
خروجی Remote Indicator
ZX-HSD 6000 AD دارای خروجی ریموت اندیکاتور است.
Remote Indicator زمانی کاربرد دارد که خود دتکتور در محل قابل مشاهده نباشد؛ برای مثال دتکتور ممکن است:
- داخل سقف کاذب قرار داشته باشد.
- در اتاق بسته نصب شده باشد.
- در فضای فنی قرار گرفته باشد.
- محل نصب آن از مسیر اصلی دید مناسبی نداشته باشد.
در این شرایط میتوان یک نشانگر خارجی در موقعیت قابل مشاهده نصب کرد تا وضعیت دتکتور مشخص شود.
ترمینالهای دوبل برای سیمکشی
ZITEX برای این دتکتور Double Screw Type Terminals را اعلام کرده است.
ترمینالهای مناسب در تجهیزات اعلام حریق اهمیت زیادی دارند؛ زیرا کیفیت اتصال کابلها میتواند مستقیماً روی پایداری لوپ تأثیر بگذارد.
طبق کاتالوگ، فضای کافی برای ورود و خروج سیمهای لوپ و اتصال ریموت اندیکاتور نیز در طراحی پایه در نظر گرفته شده است.
حفاظت در برابر پلاریته معکوس
Reverse Polarity Protection یکی دیگر از قابلیتهای اعلامشده برای ZX-HSD 6000 AD است.
این قابلیت برای حفاظت مدار در برابر اشتباهات احتمالی پلاریته در زمان نصب مفید است.
با این حال سیمکشی سیستم همچنان باید توسط تکنسین متخصص و مطابق نقشههای تأییدشده انجام شود.
مشخصات فنی دتکتور ترکیبی ZX-HSD 6000 AD
| مشخصه | مقدار |
|---|---|
| برند | ZITEX |
| مدل | ZX-HSD 6000 AD |
| نوع محصول | دتکتور ترکیبی دود و حرارت آدرسپذیر |
| نوع تشخیص دود | فوتوالکتریک |
| سنسور حرارتی | قابل انتخاب |
| استاندارد طراحی | EN 54-5، EN 54-7، EN 54-17 |
| ولتاژ کارکرد | 19 تا 30 ولت DC |
| جریان حالت عادی | کمتر از 300 µA |
| جریان Alarm | کمتر از 7 mA |
| دمای کارکرد | 15- تا 80+ درجه سانتیگراد |
| رطوبت محیط | 5 تا 95 درصد RH بدون میعان |
| حساسیت دود Low | 0.15 dB/m |
| حساسیت دود Medium | 0.12 dB/m |
| حساسیت دود High | 0.09 dB/m |
| کلاسهای حرارتی | A1R / A2S / BS |
| ایزولاتور داخلی | دارد |
| خروجی Remote Indicator | دارد |
| درجه حفاظت | IP40 |
| زمان راهاندازی | کمتر از 10 ثانیه |
| قطر | 98 میلیمتر |
| ارتفاع | 53 میلیمتر |
| وزن | 139 گرم |
مشخصات فوق بر اساس کاتالوگ رسمی و اطلاعات منتشرشده توسط ZITEX تنظیم شدهاند.
ابعاد جمعوجور و وزن مناسب
ZX-HSD 6000 AD با ابعاد تقریبی 98 میلیمتر قطر و 53 میلیمتر ارتفاع طراحی شده است.
وزن اعلامشده محصول نیز 139 گرم است.
ابعاد جمعوجور باعث میشود دتکتور پس از نصب ظاهر مناسبی روی سقف داشته باشد و در پروژههای معماری مختلف قابل استفاده باشد.
درجه حفاظت IP40
درجه حفاظت ZX-HSD 6000 AD برابر IP40 اعلام شده است.
بنابراین این محصول برای شرایط محیطی متناسب با این سطح حفاظتی طراحی شده و نباید بدون بررسی فنی در محیطهایی با رطوبت بالا، پاشش آب یا آلودگی شدید نصب شود.
نوع دتکتور و درجه حفاظت باید با محل نصب هماهنگ باشند.
محدوده دمای کارکرد
سازنده محدوده دمای کاری 15- تا 80+ درجه سانتیگراد را برای محصول اعلام کرده است.
با این حال قرار گرفتن دمای کارکرد دتکتور در این بازه به این معنی نیست که هر کلاس حرارتی در هر محیطی مناسب است.
دمای طبیعی فضای مورد حفاظت باید در انتخاب کلاس سنسور حرارتی لحاظ شود.
رطوبت محیطی
ZX-HSD 6000 AD برای رطوبت نسبی 5 تا 95 درصد در شرایط Non-condensing معرفی شده است.
عبارت بدون میعان اهمیت زیادی دارد؛ زیرا تشکیل قطرات آب روی تجهیزات الکترونیکی میتواند شرایط کاملاً متفاوتی ایجاد کند.
در محیطهایی با بخار یا احتمال میعان باید نوع دتکتور و روش حفاظت با دقت بیشتری بررسی شوند.
دتکتور ترکیبی ZX-HSD 6000 AD برای چه پروژههایی مناسب است؟
این دتکتور میتواند در بسیاری از پروژههایی که سیستم آدرسپذیر ZITEX برای آنها انتخاب شده مورد بررسی قرار گیرد؛ از جمله:
- ساختمانهای اداری
برجهای مسکونی- مجتمعهای تجاری
- هتلها
- بیمارستانها
- مراکز درمانی
- دانشگاهها و مدارس
- انبارها با شرایط محیطی مناسب
- ساختمانهای عمومی
- مراکز داده در صورت تأیید طراحی
- برخی فضاهای صنعتی متناسب با مشخصات محصول
انتخاب نهایی باید توسط طراح سیستم و بر اساس ارزیابی ریسک انجام شود.
استفاده در بیمارستانها و مراکز درمانی
در بیمارستان، تشخیص سریع حریق اهمیت بسیار زیادی دارد؛ زیرا تخلیه بسیاری از بیماران ممکن است پیچیده باشد.
سیستم آدرسپذیر میتواند به نیروهای مسئول کمک کند موقعیت دقیق هشدار را سریعتر شناسایی کنند.
استفاده از دتکتور ترکیبی نیز در فضاهای مناسب میتواند اطلاعات بیشتری از شرایط دود و دما در اختیار سیستم قرار دهد.
استفاده در هتلها
هتلها دارای تعداد زیادی اتاق، راهرو و فضای خدماتی هستند. در چنین پروژهای شناسایی دقیق محل هشدار مزیت مهمی دارد.
ZX-HSD 6000 AD با قرار گرفتن در یک سیستم آدرسپذیر میتواند آدرس اختصاصی داشته باشد تا محل دستگاه فعالشده روی پنل مشخص شود.
استفاده در ساختمانهای تجاری
مراکز خرید و ساختمانهای تجاری معمولاً شامل فضاهایی با کاربریهای مختلف هستند.
در چنین پروژههایی نمیتوان یک نوع دتکتور را بدون بررسی در تمام فضاها استفاده کرد. بخشهایی ممکن است به دتکتور دود، بخشهایی به دتکتور حرارت و برخی فضاها به دتکتور ترکیبی نیاز داشته باشند.
بنابراین ZX-HSD 6000 AD باید بخشی از طراحی جامع سیستم باشد.
استفاده در پروژههای صنعتی
در پروژه صنعتی، شرایط محیط مانند گردوغبار، بخار، دما و فرآیندهای کاری اهمیت بیشتری پیدا میکنند.
اگر شرایط محیط در محدوده مجاز تجهیز قرار داشته باشد و طراح دتکتور ترکیبی را مناسب تشخیص دهد، ZX-HSD 6000 AD میتواند مورد استفاده قرار گیرد.
اما در محیطهای خاص صنعتی ممکن است دتکتورهای تخصصی دیگری مانند Flame Detector، Aspirating Detector یا تجهیزات Explosion-Proof مورد نیاز باشند.
مقایسه دتکتور ترکیبی ZX-HSD 6000 AD با ZX-SD 8000 AD و ZX-HD 7000 AD
ZITEX در خانواده آدرسپذیر خود سه گزینه اصلی تشخیص نقطهای را ارائه میدهد:
| مدل | نوع تشخیص | کاربرد اصلی |
|---|---|---|
| ZX-SD 8000 AD | دود | فضاهای مناسب دتکتور دود |
| ZX-HD 7000 AD | حرارت | محیطهایی که تشخیص حرارت مناسبتر است |
| ZX-HSD 6000 AD | دود + حرارت | تشخیص ترکیبی دو پارامتر |
انتخاب بین این سه مدل باید بر اساس شرایط محیط انجام شود، نه صرفاً اینکه دتکتور ترکیبی امکانات بیشتری دارد.
در برخی فضاها دتکتور دود بهترین انتخاب است، در برخی محیطها دتکتور حرارت عملکرد مناسبتری دارد و در بعضی کاربریها استفاده از دتکتور ترکیبی مزیت بیشتری ایجاد میکند.
مزایای دتکتور ترکیبی آدرس پذیر زیتکس
مهمترین مزایای ZX-HSD 6000 AD را میتوان به شکل زیر خلاصه کرد:
- تشخیص همزمان دود و حرارت
- پردازش فوتوالکتریک دود
- سه سطح حساسیت دود
- سه کلاس حرارتی
- ایزولاتور داخلی
- استانداردهای EN 54-5، EN 54-7 و EN 54-17
- قابلیت آدرسدهی از پنل یا پروگرامر
- LED با رؤیت 360 درجه
- خروجی Remote Indicator
- حفاظت در برابر پلاریته معکوس
- طراحی چمبر با فیلتر گردوغبار
- ترمینال دوبل برای سیمکشی
- مصرف پایین در حالت عادی
- ابعاد جمعوجور
نکات مهم قبل از خرید دتکتور ترکیبی ZX-HSD 6000 AD
پیش از انتخاب این محصول بهتر است موارد زیر مشخص شوند:
- نوع پنل اعلام حریق پروژه
- سازگاری پروتکل تجهیزات
- تعداد تجهیزات موجود در هر لوپ
- نوع کاربری فضای حفاظتشده
- شرایط طبیعی دود و بخار محیط
- دمای عادی فضا
- کلاس حرارتی مناسب
- سطح حساسیت مناسب دود
- نیاز به ریموت اندیکاتور
- الزامات سازمان آتشنشانی و مشاور
- اصالت تجهیز
- شرایط گارانتی و خدمات پس از فروش
برای مشاوره در زمینه طراحی و تأمین تجهیزات میتوانید از طریق ایمن سازه وزین اطلاعات تکمیلی دریافت کنید.
نکات نصب دتکتور ترکیبی ZX-HSD 6000 AD
عملکرد مناسب هر دتکتور به جانمایی صحیح آن وابسته است.
در زمان طراحی و نصب باید عواملی مانند:
- ارتفاع سقف
- شکل سقف
- موانع
- جریان هوا
- دریچههای تهویه
- فاصله از دیوار
- نوع کاربری
- منابع بخار و گردوغبار
بررسی شوند.
بنابراین جانمایی دتکتورها نباید صرفاً بر اساس تقسیم هندسی سقف انجام شود.
ارتباط دتکتور ترکیبی با ریموت اندیکاتور
در شرایطی که دتکتور در فضای غیرقابل مشاهده نصب شده باشد، خروجی Remote Indicator میتواند وضعیت آن را در نقطهای قابل رؤیت نمایش دهد.
این ویژگی در سقفهای کاذب، اتاقهای فنی و فضاهای بسته کاربرد زیادی دارد.
نگهداری و سرویس دتکتور ترکیبی ZX-HSD 6000 AD
حتی یک دتکتور پیشرفته نیز بدون نگهداری صحیح نمیتواند عملکرد مطلوب خود را برای مدت طولانی حفظ کند.
برنامه سرویس باید شامل مواردی مانند:
- بررسی آلودگی ظاهری
- تست عملکرد سنسور دود
- بررسی سنسور حرارتی
- کنترل LEDها
- بررسی ارتباط با پنل
- کنترل خطاهای Loop
- تست Remote Indicator در صورت وجود
- بررسی سوابق Fault و Alarm
باشد.
روش تست و دورههای نگهداری باید طبق دستورالعمل سازنده و الزامات پروژه انجام شوند.
چگونه اصالت دتکتور ترکیبی آدرس پذیر ZX-HSD 6000 AD را بررسی کنیم؟
در خرید تجهیزات اعلام حریق، اصالت کالا اهمیت زیادی دارد.
محصول اصلی باید از مسیر تأمین معتبر خریداری شود و اطلاعات مدل، شماره سریال، بستهبندی و مستندات آن بررسی شوند.
در پروژههای حساس بهتر است تطابق محصول تحویلی با Submittal و مستندات تأییدشده نیز کنترل شود.
خرید دتکتور ترکیبی آدرس پذیر زیتکس ZX-HSD 6000 AD
خرید این دتکتور باید بخشی از انتخاب یک سیستم کامل اعلام حریق باشد.
صرفاً خرید یک دتکتور بر اساس قیمت پایینتر یا تعداد سنسور بیشتر، روش مناسبی برای انتخاب تجهیزات ایمنی نیست.
قبل از سفارش باید بررسی شود:
- پنل پروژه ZITEX است یا خیر.
- تعداد دتکتورها با ظرفیت لوپ هماهنگ است.
- نوع فضای نصب مناسب دتکتور ترکیبی است.
- کلاس حرارتی صحیح مشخص شده است.
- حساسیت دود متناسب با محیط تعیین شده است.
کارشناسان ایمن سازه وزین میتوانند در انتخاب تجهیزات متناسب با نوع پروژه و طراحی سیستم راهنمایی ارائه دهند.
چهار ویژگی شاخص دتکتور ترکیبی آدرس پذیر ZX-HSD 6000 AD
| ویژگی | توضیح کوتاه |
|---|---|
| تشخیص ترکیبی | سنجش دود و حرارت در یک تجهیز |
| سه سطح حساسیت | تنظیم حساسیت دود متناسب با محیط |
| ایزولاتور داخلی | افزایش پایداری لوپ در برابر خطا |
| سه کلاس حرارتی | انتخاب A1R، A2S یا BS |
چهار مشخصه فنی مهم
سوالات متداول درباره ZX-HSD 6000 AD
ZX-HSD 6000 AD چه نوع دتکتوری است؟
یک دتکتور ترکیبی دود و حرارت آدرسپذیر از ZITEX است که دو پارامتر دود و دما را پایش میکند.
آیا ZX-HSD 6000 AD ایزولاتور داخلی دارد؟
بله. ZITEX برای این مدل Built-in Isolator اعلام کرده است.
دتکتور ZX-HSD 6000 AD چند سطح حساسیت دود دارد؟
سه سطح Low، Medium و High برای حساسیت دود قابل انتخاب است.
چه کلاسهای حرارتی در ZX-HSD 6000 AD وجود دارد؟
A1R، A2S و BS.
آیا این دتکتور فوتوالکتریک است؟
بخش تشخیص دود آن از پردازش سیگنال فوتوالکتریک استفاده میکند.
استاندارد ZX-HSD 6000 AD چیست؟
سازنده استانداردهای EN 54-5، EN 54-7 و EN 54-17 را برای این محصول اعلام کرده است.
درجه حفاظت دتکتور چقدر است؟
IP40.
آیا Remote Indicator به دستگاه متصل میشود؟
بله. خروجی مخصوص Remote Indicator در مشخصات محصول ذکر شده است.
دمای کاری ZX-HSD 6000 AD چقدر است؟
طبق اطلاعات سازنده، از 15- تا 80+ درجه سانتیگراد.
آیا این دتکتور برای هر پروژهای مناسب است؟
خیر. نوع دتکتور باید بر اساس شرایط محیط، کاربری، ریسک حریق و طراحی سیستم انتخاب شود.
جمعبندی
دتکتور ترکیبی آدرس پذیر زیتکس ZX-HSD 6000 AD یک تجهیز تشخیص حرفهای برای سیستمهای اعلام حریق آدرسپذیر است که قابلیت تشخیص دود فوتوالکتریک و حرارت را در یک دستگاه ترکیب میکند.
سه سطح حساسیت دود، سه کلاس حرارتی، ایزولاتور داخلی، LEDهای قابل رؤیت 360 درجه، خروجی Remote Indicator، چمبر دارای فیلتر گردوغبار و پشتیبانی از استانداردهای EN 54-5، EN 54-7 و EN 54-17 از مهمترین ویژگیهای این محصول هستند.
با این حال مزیت اصلی ZX-HSD 6000 AD زمانی بهدرستی استفاده میشود که انتخاب نوع دتکتور، کلاس حرارتی، حساسیت، جانمایی و تنظیمات آن بر اساس طراحی مهندسی پروژه انجام شود.
اگر برای پروژه ساختمانی، تجاری، درمانی یا صنعتی خود به دنبال انتخاب تجهیزات اعلام حریق آدرسپذیر هستید، کارشناسان ایمن سازه وزین میتوانند در بررسی مشخصات فنی، انتخاب تجهیزات سازگار و تأمین سیستم مناسب پروژه شما راهنمایی ارائه دهند.
مشخصات فنی محصول
اطلاعات فنی موجود این محصول
مشخصات ساختاریافتهای برای این محصول ثبت نشده است.
دانلود اسناد محصول
کاتالوگها، دیتاشیتها و فایلهای موجود این محصول
فایلی برای دانلود ثبت نشده است.
ویدیو محصول
برای این محصول ویدیویی ثبت نشده است.
دیدگاه کاربران
نظر شما میتواند به انتخاب بهتر دیگران کمک کند.
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
